使用数控车床加工多头螺纹的方法
数控车床上加工多头螺纹的方法
数控车床上加工多头螺纹的方法发表时间:2020-12-24T09:18:01.710Z 来源:《当代教育家》2020年31期作者:姚燕红袁石裕[导读] 双头螺纹是在轴向等距分布的螺旋线所形成的螺纹,多头螺纹每旋转一周时,螺母(或螺杆)能移动几倍的螺距,所以多头螺纹常用于快速移动的机构中。
杭州市萧山区第一中等职业学校摘要:本文介绍用分层斜进法在数控机床上切削公制多头梯形螺纹(牙型角30°)的编程、计算和切削方法,进一步对职业学校学生数控加工实训起到技能提高的效果。
关键语:数控车;多头梯形螺纹;程序;斜进法双头螺纹是在轴向等距分布的螺旋线所形成的螺纹,多头螺纹每旋转一周时,螺母(或螺杆)能移动几倍的螺距,所以多头螺纹常用于快速移动的机构中。
加工切削多头螺纹时,最主要的问题是解决螺纹的分头方法,如果分头出现误差,就会使切削的多头螺纹螺距不等,从而严重影响内外螺纹的配合精度,降低使用寿命,在普通机床上加工双头螺纹的方法有轴向分头法和圆周分头法两大类,但由于学生的操作水平有限及机床的细小误差,在普通机床上加工双头螺纹加工很难保证达到准确的分头,特别是三头螺纹以上的多头螺纹加工更为困难。
利用数控车床加工多头螺纹不但能达到准确、高精度的分头,而且在切削过程中采用斜进法,提高了生产率减少劳动时间,学生在操作编程中只要掌握方法——在程序段中Z轴方向移动一个螺距即可,从而减少了因分头误差所带来的加工困难。
一、数控车床上加工多头螺纹方法的选择当螺距P>4毫米时的双头梯形螺纹在数控车床上的切削方法通常有三种:1、左右切削法采用左右切削法是由于左右切削定位次数过多,其程序的段数也相当多,随着螺距越大,其程序段数也越多,学生在编辑过程中数据容易混淆和输入繁琐。
2、切槽法用车槽法,则要多安装一把切槽刀,计算每次切削深度,最主要的是用切槽刀切削后,梯形车刀的定样难以确定,对于基本功不扎实的同学,会更加困难。
3、分层斜进法如果改用分层斜进法时,在每次往复行程后,只需改变一个Z轴方向值,而且编程和计算简单快捷,不仅适用于所有学生,且节约时间,提高了上课效率。
数控车床加工螺纹尺寸计算方法【干货经验】
在数控车床上进行螺纹切削的方法称为使用可转位螺纹刀片的单点螺纹。
由于攻丝操作既是切削操作又是成型操作,因此攻丝刀片的形状和尺寸必须与成品螺纹的形状和尺寸相对应。
根据定义,单点螺纹加工是切削特定形状的螺旋槽的加工过程,该螺旋槽每主轴旋转均匀地前进。
螺纹的均匀性由编程的每转进给速度中的进给速度控制。
螺纹的进给速度始终是螺纹的导程,而不是螺距。
对于单头螺纹,导程和螺距是相同的。
由于单点螺纹加工是多次加工,因此CNC系统为每个线程通过提供主轴同步。
数控车床加工螺纹尺寸计算方法(方式)-数控车床加工螺纹尺寸如何计算首先,是需要知道该百度1/2锥管螺纹的大径,小径,螺距,才能加工出来。
查锥管螺纹标准,可以知道其牙数14,螺距为,牙高为,大径为,小径为,基准距离的基本值为,(最大为10,最小为),如果是外锥螺纹时,还需要知道它的有效螺纹长度应不小于(最长为15,最短为)如何应用以上查得的参数,来应用于数控加工编程以外锥管螺纹1/2为例,把外锥螺纹想象成一个梯形,底朝左,顶朝右。
底端即为大端直径,记为D,顶端即为小端直径,记为d,大径在距离小端的地方。
因为管螺纹锥度比=1:16 =(大D-小d)/锥轴线长,所以可以得到()/=1/16,计算得到d=;同理,有()/=1/16,计算得到D=)利用计算得到的D,d,加工出螺纹的外锥,“梯形”的高暂定为;计算出螺纹锥度R=(D-d)/2=下面开始编程G92和G76均可以以G92为例进行说明编程如下(此处以广数980T 为例,T0101M3 S300 G0Z5M8 X24数控车床数控小径数控车床怎样计算螺纹牙高…大径…小径…d的算法有很多种,根据不同的罗纹有不同的值。
下面我给你具体分开来算: 1:公制螺纹d=乘P;2:55度英制螺纹d=乘P; 3:60度圆锥管螺纹d=乘P; 4:55度圆锥管螺纹d=乘P; 5:55度圆柱管螺纹d=乘P; 6:60度米制锥螺纹d=乘P;注:d=螺纹小径,D=螺纹大径,P=螺距,H就是牙形高度粗牙就是M+公称直径(也就是螺纹大径)。

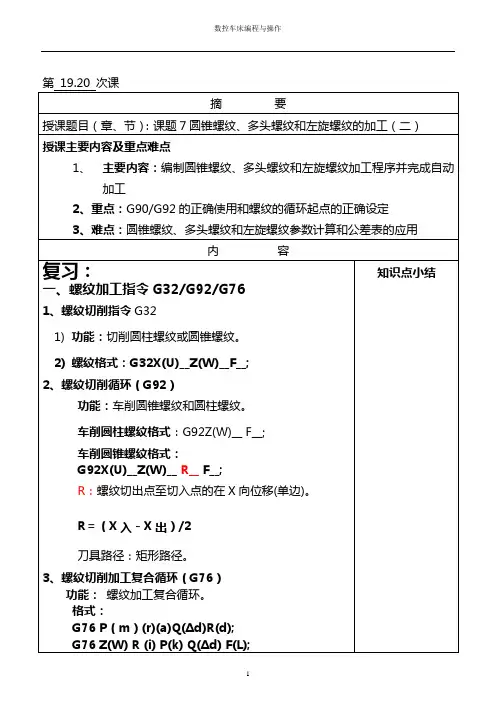

19 20课题7圆锥螺纹、多头螺纹和左旋螺纹的加工(二)
N3;(粗车两条螺旋线) T0404;(60°螺纹刀) G0G97G99X100Z100M03S500; X26Z7; G92X23.3Z-35F4.5; X22.5; X22.2; X22.05 X22.05 ; G01X26Z5.5; G92X23.3Z-35F4.5; X22.5; X22.2; X22.05 X22.05 ; G01X26Z4; G92X23.3Z-35F4.5; X22.5; X22.2; X22.05 X22.05 ; G0X100; Z100M05; M00; N4;(90°外圆精车刀) T0202; G0G97G99X100Z100M03S800F0.08;
复习:
一、螺纹加工指令 G32/G92/G76
1、螺纹切削指令 G32 1) 功能:切削圆柱螺纹或圆锥螺纹。 2) 螺纹格式:G32X(U)__Z(W)__F__; 2、螺纹切削循环(G92) 功能:车削圆锥螺纹和圆柱螺纹。 车削圆柱螺纹格式:G92Z(W)__ F__; 车削圆锥螺纹格式: G92X(U)__Z(W)__ R__ F__; R:螺纹切出点至切入点的在 X 向位移(单边)。 R=(X 入-X 出)/2 刀具路径:矩形路径。 3、螺纹切削加工复合循环(G76) 功能: 螺纹加工复合循环。 格式: G76 P(m)(r)(a)Q(Δd)R(d); G76 Z(W) R (i) P(k) Q(Δd) F(L);
5
数控车床编程与操作
练习 1-2 工件图:M30×3(p1.5)-6g-LH
备注:查表、计算中径和顶径的极限偏 差:
中径 d2=29 0..006 0 156 大径 d=30
练习1-2 双线左旋螺纹的加工
0.032 0.268
O002; N1;(粗车外圆) T0101;(90°外圆粗车刀) G0G97G99X100Z100M03S500F0.3; X36Z2; G90X32Z-45; X30; G0X100; Z100M05; M00; N2;(切沟槽:10mm 宽,直径 26) T0303;(4.5mm 切槽刀) G0G97G99X100Z100M03S500; X32Z-40; G1X26.1; X32; W4F0.3; X26.1F0.08; X32; W1.5F0.3; X26F0.08; W-5.5; X32; G0X100; Z100M05; M00;
数控车床加工多头螺纹
数控车床加工多头螺纹摘要:数控车床主要用来加工盘类或轴类零件,利用数控车床加工多头螺纹,能大大提高生产效率,保证螺纹加工精度,减轻操作者的劳动强度。
我通过多年的实践经验,对多头螺纹的加工要点和操作要领进行了总结,为多头螺纹的数控加工提供了理论依据。
关键词:数控车床多头螺纹编程在普通车床上进行多头螺纹车削一直是一个加工难点:当第一条螺纹车成之后,需要手动进给小刀架并用百分表校正,使刀尖沿轴向精确移动一个螺距再加工第二条螺纹;或者打开挂轮箱,调整齿轮啮合相位,再依次加工其余各头螺纹。
受普通车床丝杠螺距误差、挂轮箱传动误差、小拖板移动误差等多方面的影响,多头螺纹的导程和螺距难以达到很高的精度。
而且,在整个加工过程中,不可避免地存在刀具磨损甚至打刀等问题,一旦换刀,新刀必须精确定位在未完成的那条螺纹线上。
这一切都要求操作者具备丰富的经验和高超的技能。
然而,在批量生产中,单靠操作者的个人经验和技能是不能保证生产效率和产品质量的。
在制造业现代化的今天,高精度数控机床和高性能数控系统的应用使许多普通机床和传统工艺难以控制的精度变得容易实现,而且生产效率和产品质量也得到了很大程度的保证。
下面我将从四个方面对数控车床加工多头螺纹进行分析:一、螺纹的基本特征在机械制造中,螺纹联接被广泛应用,例如数控车床的的主轴与卡盘的联结,方刀架上螺钉对刀具的紧固,丝杠螺母的传动等。
圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。
螺纹按其母体形状分为圆柱螺纹和圆锥螺纹;按其在母体所处位置分为外螺纹、内螺纹,按其截面形状(牙型)分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹,三角形螺纹主要用于联接,矩形、梯形和锯齿形螺纹主要用于传动;按螺旋线方向分为左旋螺纹和右旋螺纹,一般用右旋螺纹;按螺旋线的数量分为单线螺纹、双线螺纹及多线螺纹;联接用的多为单线,传动用的采用双线或多线;按牙的大小分为粗牙螺纹和细牙螺纹等,按使用场合和功能不同,可分为紧固螺纹、管螺纹、传动螺纹、专用螺纹等。
数控车教学中多头螺纹加工方法的探究
数控车削网螺纹的编程方法及案例分析
滚花是用滚花刀将工件表面滚压出直纹或网纹的方法称为滚花。
想采用螺纹刀在数控车床上完成网纹状滚花的加工,加工的思路就是多线(多头)螺纹+左右旋螺纹加工!在编制程序之前,首先要搞清楚到底要加工多少头螺纹及圆分度?还要搞清楚螺纹的导程是多少?以及左右旋螺纹的加工方法?关于头数的求解,不想向滚花刀一样,通过直径除以模数求解。
这里就灵活一点,假设想要的节距也就是网纹间距为1mm,那么头数就应该等于工件的周长除以节距。
例如直径为30时,头数为94。
关于螺纹的导程,应该拿头数乘以节距,反正就是螺纹而已,其实呢?大概就是工件的周长94.23,这样比较简单一些好计算!这样加工出来的应该是倾斜45°的网纹!关于左右旋螺纹的加工方法如下如所示,简单的一把刀就是从右往左为右旋,反之左旋!在明白以上的讲解之后,回头再想一下,关于多条螺纹的加工方法,不同的系统有不同的指令或方法。
参考程序如下:1.广数M3S300T0101G0X32Z6X30G92X29.9Z-120F94L94X29.8X29.7X29.6G0X32Z-120G92X29.9Z60F94L94X29.8X29.7X29.6G0X32Z100M302.FANUCM3S300T0101G0X32Z6#1=0WHILE[#1LT360000]DO1#3=#3-0.1X#3G32Z-120F94Q#1G32Z6F94Q#1#2=FUP[360000/94];或#2=4#1=#1+#2;每次Q的角度增量END1G0X32Z100M303.其它FANCU,又不会宏程序,可以采用调用子程序的方式来进行,编程思路或主要参考程序如下主程序:M98P1L94子程序:G32X29.9F94G0X32W1M99以上针对网螺纹或滚花如何在数控车床进行加工的一点个人思路,并不是说可取代滚花,只是探讨一种加工思路或方法而已。
比如薄壁或圆弧手柄等,是不是就要采用这中近似的方法呢?。
多头螺纹的数控车床加工过程研究
G 3 2 X( U)Z ( W)F ( E)P
式 中: X、 z为 绝 对 尺 寸 编 程 的 螺 纹 终 点 坐 标 ( 采 用直 径 编程 ) , U、 W 为增 量 尺 寸 编 程 的 螺 纹 终
在制 造业 现代 化 高 速发 展 的今 天 , 高 精 度数 控 车床 和高 性 能 数 控 系统 的应 用 使 许 多 普 通 机 床 和 传 统 工艺难 以控制 的 精 度 变得 容 易 实 现 , 而且 生 产 效 率 和产 品质 量 也 得 到 了很 大 程 度 的保 证 。下 面 笔者 将从 四个 方 面 对 多 头 螺 纹 的数 控 车 床 加 工 过
到 了很 大程 度 的提高 。
在机械 制 造 中 , 螺纹联接 被广泛应用 , 例 如 数 控 车 床 的主轴 与卡 盘 的联 接 、 方 刀 架 上 螺 钉对 刀 具
的紧 固、 丝 杠螺 母 的传 动 等 。它是 在 圆柱 或 圆锥 表
面上 沿着 螺 旋 线 所 形 成 的具 有 规 定 牙 型 的 连 续 凸 起 和 沟槽 , 有外 螺 纹 和 内螺 纹 两 种 。按 照 剖 面形 状
的不 同 , 螺 纹 主要 分 为 三 角 螺 纹 、 梯 形 螺纹 、 锯 齿 螺 纹和 矩形 螺 纹 四种 ; 按 照线 数 不 同 , 螺 纹 又 可 分 为 单 线 螺纹 和多 线螺 纹 。 在各 种 机 械 中 , 螺 纹零 件 的 作 用 主要有 以下两 个 : 一 是 用 于联 接 、 紧固; 二 是 用 于传 递 动 力 , 改 变 运 动 形 式 。三 角 螺 纹 常 用 于 联 接、 紧固; 梯 形螺 纹 和矩 形 螺 纹 常 用 于传 递 动 力 , 改 变 运 动形式 。由于用 途 不 同 , 它 们 的技 术要 求 和 加
数控车床多头螺纹加工方法【干货】
下面通过螺纹零件的实际加工分析,阐述数控车床多头螺纹的加工步骤和方法。
一、螺纹的基本特性在机械制造中,螺纹联接被广泛应用,例如数控车床的主轴与卡盘的联结,方刀架上螺钉对刀具的坚固,丝杠螺母的传动等。
它是在圆柱或圆锥表面上沿着螺旋线所形成的具有规定牙型的连续凸起和沟槽,有外螺纹和内螺纹两种。
按照螺纹剖面形状的不同,主要有三角螺纹、梯形螺纹、锯齿螺纹和矩形螺纹四种。
按照螺纹的线数不同,又可分为单线螺纹和多线螺纹。
在各种机械中,螺纹零件的作用主要有以下几点:一是用于连接、紧固;二是用于传递动力,改变运动形式。
三角螺纹常用于连接、坚固;梯形螺纹和矩形螺纹常用于传递动力,改变运动形式。
由于用途不同,它们的技术要求和加工方法也不一样。
二、加工方法螺纹的加工,随着科学技术的发展,除采用普通机床加工外,常采用数控机床加工。
这样既能减轻加工螺纹的加工难度又能提高工作效率,并且能保证螺纹加工质量。
数控机床加工螺纹常用G32、G92和G76三条指令。
其中指令G32用于加工单行程螺纹,编程任务重,程序复杂;而采用指令G92,可以实现简单螺纹切削循环,使程序编辑大为简化,但要求工件坯料事先必须经过粗加工。
指令G76,克服了指令G92的缺点,可以将工件从坯料到成品螺纹一次性加工完成。
且程序简捷,可节省编程时间。
在普通车床上进行多头螺纹车削一直是一个加工难点:当第一条螺纹车成之后,需要手动进给小刀架并用百分表校正,使刀尖沿轴向精确移动一个螺距再加工第二条螺纹;或者打开挂轮箱,调整齿轮啮合相位,再依次加工其余各头螺纹。
受普通车床丝杠螺距误差、挂轮箱传动误差、小拖板移动误差等多方面的影响,多头螺纹的导程和螺距难以达到很高的精度。
而且,在整个加工过程中,不可避免地存在刀具磨损甚至打刀等问题,一旦换刀,新刀必须精确定位在未完成的那条螺纹线上。
这一切都要求操作者具备丰富的经验和高超的技能。
然而,在批量生产中,单靠操作者的个人经验和技能是不能保证生产效率和产品质量的。
各种螺纹加工工艺分析
江西冶金职业技术学院自学考试毕业设计(论文)题目: 各种螺纹加工工艺分析系(部):机械工程系专业名称:数控技术与应用姓名:准考证号:班级:09数控技师班提交时间:年月日摘要理想的加工程序不仅应保证加工出符合图样的合格工件,同时应能使数控机床的功能得到合理的应用和充分的发挥。
数控机床是一种高效率的自动化设备,它的效率高于普通机床的2~3倍,所以,要充分发挥数控机床的这一特点,必须熟练掌握其性能、特点、使用操作方法,同时还必须在编程之前正确地确定加工方案.在数控机床加工过程中,由于加工对象复杂多样,特别是轮廓曲线的形状及位置千变万化,加上材料不同、批量不同等多方面因素的影响,在对具体零件制定加工方案时,应该进行具体分析和区别对待,灵活处理。
只有这样,才能使制定的加工方案合理,从而达到质量优、效率高和成本低的目的。
在对加工工艺进行认真和仔细的分析后,制定加工方案的一般原则为先粗后精,先近后远,先内后外,程序段最少,走刀路线最短,由于生产规模的差异,对于同一零件的加工方案是有所不同的,应根据具体条件,选择经济、合理的工艺方案。
关键词:数控机床加工;选择;工艺方案目录引言 (1)一、数控加工工艺 (1)1.1加工工序划分 (1)1.2.数控铣床加工路线 (1)1.3.孔加工定位路线 (2)1.4.工件的安装与夹具的选择 (3)1.5.加工路线的确定 (3)1.6.车螺纹时轴向进给距离的分析 (6)1.7.多头螺纹加工方法及程序设计 (6)1.8.精度较高的孔系加工 (7)二、普通螺纹的分析 (7)2.1.普通螺纹加工尺寸计算分析 (7)2.2.普通螺纹刀具的装刀与对刀 (7)2.3.普通螺纹的编程加工 (7)2.4.普通螺纹的检测 (8)三、多头螺纹的加工 (8)3.1.多头螺纹的基本特性 (8)3.2.多头螺纹的加工方法 (8)3.3.实例分析 (9)3.4.多头螺纹的程序设计 (9)3.5.多头螺纹加工的控制因素 (10)四、轴类零件的加工 (10)4.1.零件图工艺分析 (10)4.2.选择设备 (11)4.3.确定零件的定位基准和装和装夹方式 (11)4.4.确定加工顺序及进给路线 (11)4.5.刀具选择 (11)4.6.切削用量选择 (12)4.7.零件精加工工序 (12)结论 (14)致谢 (15)参考文献 (16)附录 (17)江西冶金职业技术学院09级自考毕业设计(论文)各种螺纹加工工艺分析引言从20世纪中叶数控技术出现以来,数控机床给机械制造业带来了革命性的变化。
数控车床车网纹
数控车床车⽹纹车⽹纹程式1 多头螺纹车削功能车⽹纹花此加⼯原理是将⽹纹看成正反交错的多头螺纹。
以图1零件为例,传统的加⼯⼯艺为先车制除滚花及φ1.6孔以外的⼯序,再⽤搓花⼯装搓花,最后加⼯φ1.6孔。
由于滚花处形位公差要求⽐较⾼,且⼆次装夹造成了⼯期长,废品率⾼。
后改⽤新的加⼯⼯艺,由于零件的所有⼯步是⼀次装夹完成,所以加⼯精度很容易得到保证。
具体宏程序如下:CNC纵切⾃动车床(⾛⼼式)多头螺纹的指令格式:<1>G32IP- F- Q- ; (IP- : 终点 ,F- : 长轴⽅向螺距 ,Q- : 螺纹起始⾓ )…………N4:T0404 M03 S200; 调4号⼑;主轴正转G0X5. Z-2.; ⾄循环起始点#1=0; 设定螺纹⾓度起始点WHILE[#1LT360000]DO1; 设定循环条件G0X2.85; 进⼊坐标起点G32Z5.5 F12. Q#1; 车螺纹X5.G0Z-2.; 返回循环起始点#1=[#1+24000]; 设定下⼀个螺纹⾓度起始点END1;T0; 取消⼑补M05;T0404 M04 S200; 以下车左旋螺纹G0X5. Z-2.;<2>#1=0;WHILE[#1LT360000]DO1;G0X2.85;G32Z5.5 F12. Q#1;X5.G0Z-2.;#1=[#1+24000];END1;T0;M05;…………2 利⽤乱扣现象车⽹纹花乱扣是车螺纹时的⼀种常见现象。
利⽤这⼀现象也可以车出⽹纹花。
但此⽅法⽐较适宜螺纹头数少且螺旋升⾓⼩的滚花零件,同时可提⾼主轴转速。
应⽤时还看具体情况,本⽂旨在介绍⼀种⽅法。
如图1零件。
程序如下:…………N4:T0404 M03 S1200; 调4号⼑;主轴正转G0X5. Z-2.; 设定循环起始点#1=-2.; 设定进⼑起点(Z轴)#2=-14.; 设定进⼑终点(Z轴)WHILE[#1GE#2]DO1; 设定循环条件G32X2.85 Z 5.5 F12.; 车螺纹G0X5.#1=[#1-1.]; 设定下⼀次进⼑起始点G0Z#1;X2.85END1;<3>G0X20.;T0;M05;T0404 M04 S1200; 以下车左旋螺纹G0X5. Z-2.;#1=-2.;#2=-14.;WHILE[#1GE#2]DO1;G32X2.85 Z 5.5 F12.;G0X5.#1=[#1-1.];G0Z#1;X2.85;END1;G0X20.;T0;M05;………….3 利⽤主轴锁定功能车直纹滚花此⽅法的加⼯原理是主轴锁定后(分度值越⼩越好,有利于精确分度),在被加⼯零件表⾯纵向拉出⼀条条沟槽,连续的沟槽就构成了直纹滚花。
浅析车削多线螺纹的技巧
() 8 车削盲孑 内螺 纹时一定要 小心 , L 退刀和工件反转动 作
定要迅 速 , 否则车刀刀头将会 和孑 底相撞 , L 为控制螺纹长度 , 最好在刀杆上作标 记( 缠几 圈线 )或根据床鞍纵 向移动刻度 盘 ,
加工者本身的实践经验来刃磨 , 不是千篇一例 的。
4 正确 安装 车刀
() 1 加工右旋螺 纹时 , 右侧 刃后角 : R a一 ; af = 左侧 刃后
角 :口 + : a a J
() 2 加工左旋螺 纹时 , 右侧 刃后角 : R a+ ; a = 左侧 刃后 f
角 : L a 。 中 , 为刀具静止状态的合理后角 , 为被加 af = 一 式 a 工螺纹 的螺旋升角。螺纹粗车刀 、 精车刀几何角度 的选择根据
摘 要: 在普通车床上车 削多线螺纹是很普遍的, 用小溜板分线法车削 多线螺纹是最常见的方法之一 , 主要从几个方 面分析车削多线螺纹
的技巧及在车 削过程 中遇到的各种问题及 解决方法。
关键词 : 多线 螺 纹 ; 纹 车 刀 ; 溜板 分 线 法 螺 小
中图分类号 : G5 T 1
文献标识码 : A
文 章编号 :6 2 5 5 (0 70 - 1 8 0 1 7 - 4 X2 0 )7 0 3 - 2
在各种机械产 品中 , 多零 件都带有螺纹 , 很 螺纹用途 十分 广泛 . 有起连接( 固定 ) 或 作用 的, 起传递动力作用的 , 有 也有起 减速运 动作用 的。 笔者主要以多线螺纹来论述 。 多线螺纹 的各 螺旋线 沿轴 向等距分布 , 解决 等距分 布的 问题 叫分头 ( 分线 ) ,
前使床鞍手柄 与转 动齿条脱 开 , 使床鞍能匀速运动 。必要 时拿
一
多头螺纹数控车削的周向分度法
( ) 刚 石厚 膜 刀具 不但 可 以 在精 密 机床 上使 用 , 4金 还 可 以在 普通 机 床上 使 用 , 具有 广 泛应 用 推广 价值 。
作 者 : 建敏 , 南省新 乡市 , 南 第一 工具 厂 , 赵 河 河 邮
编 :5 0 2, 话 :0 7 ) 3 5 6 430 电 (3 3 3 8 0 6
…
一
出主 轴转 速 , 这样 就 无须 在 螺纹 指 令 中输 入 主轴转 速 , 不 仅指 令 简 化 , 可 避 免 主 轴 转 速 输 错 导 致 的 失 误 。 还
螺 纹加 工 软件 应 该 能够 根据 螺 纹切 深 的正 负号 自动判 别退 尾 的 方 向 , 能 实 现 多 次 切 削 的 自动循 环 。对 于 并 多 头螺 纹 , 如何 实 现 自动 分 度 不 仅 牵 涉 到 螺 纹 加 工 的 自动化 程度 , 而且关 系 到 多 头螺 纹 加 工 的 安 全 性 和 可
行性 。
H
— —
_ _ }
同时 , 其 后 螺 纹 程 序 将 中 的螺 纹走 刀 长度 每 头
相应 增 加 值 , 以保 证 各 头 螺 纹终 点 的一 致 。 ”
[ [
车 削 多 头 螺 纹 转 向分 度 示 意 图
2 I O 标 准 规 定 S
国际 标 准化 组 织 (s 和 我 国 国家 标 准 对 数 控 机 io) 床螺 纹 加 工 指 令 的 规 定 是 : 3 : 纹 切 削 , 螺 距 : G3 螺 等
的 。看一 台车床 数控 系统 的螺 纹功 能通 常 从 四个 方 面 来看 : 一是 自动化 程 度 , 是 高 速 加 工 能 力 , 是 大 导 二 三 程 加工 能力 , 四是 有无 等 螺距 退 尾 功能 …。 在螺 纹 加 工 的 自动化 程 度 方 面 , 纹 加 工 软 件 应 螺
数控车削多头螺纹(或蜗杆)的精度控制方法
张 培 彦 刘静 静 ( 1郑 州旅 游职 业 学 院 机 电 系 ,郑 州 4 0 0 ; 5 0 9
2河 南 天泰 矿 冶安 全 工程 咨 询 有 限 公 司 ,郑 州 4 0 0 ) 5 0 8
摘 要 :应 用 数控 车床 加 工 多头 螺纹 ( 蜗杆 )是 目前 生产 中常 用 的方 法 ,对 于 精度 要 求 较高 的 多头 或 螺纹 ( 或蜗 杆 )加工 ,要经 过粗 车 和精 车两 个 工艺 过程 ,并 且 要 在粗 车 和精 车 两个 工 艺 过程 之 间加
的精加 工余 量 以便 测量 调整再 进行精 加工 。 图 1 示 两 条 螺旋 槽 粗 车 完 毕 后 ,应 用齿 厚 卡 所 尺 测量 ,测 量 方 法是 将 齿 厚 卡 尺调 到 0 P ( . 5 P为螺
产 品与技术 Po ut rd c s& T cn lg eh o y o
数控车 削多 头螺纹 ( 或蜗杆 )的精 度控制方法
P e ii n c n r l i r cso o t o n CNC u n n f m u t- t r h e d o r tr ig o l - a t t r a r wo m is
分 线 方法 在 数 控 车 床 上 加 工螺 纹 都 能 够 得 到较 高 的
浅谈数控车床加工四头螺纹的技术要点
实践表 明, 通过数控机床 加工四头螺纹可显著提 高其经济效益 。
关 键 词 : 头 螺 纹 ; 控 车 床 ; 济 效 益 四 数 经
1 概 述 普 通 车床 上 多头螺 纹 的 r i要依赖 于操 作 者 的丰 富经 验 和 = 高超 的技 能 , 但是 对 于批 量尘 , t, 靠操 作 者 的个人 经 验和 技 能 仪
闵
54 ×5 。
峙
s
嗲 _。 -
—蓦 垫
i 2
/ X1 5 Z 0 ; 快速 退 刀) GO 9 4 0 (
/ 0 主轴 停止 , M3 ( 回到程 序 开始 ) 加 工程 序 结束 , 头螺 纹加 工 完成 此 程 序可 以中 间停机 , 四 不 影 响加 工 的精度 。
T01 01 M 3;
是无 法保 证 生产 效率 和产 品质 量 的 ] 。因此 在 制造 业 飞速 发 展 的今天 ,高精度 数控 机 床和 高性 能数控 系 统 的应 用使 许 多普 通 机
床 和传 统 工艺 难 以解 决的 问题 变得 相对 容 易 ,而 且生 产 效率 和产 品质量 得 到 了很 大提 高 , 在 我 公 司承 担 加 工某 公 司 大 直径 T型 这
3 — 5 30 0
一
/ 9 X 0 G 2 27
F 0 1 ; 进 刀定 位再 走 螺纹加 工) 3O 8 _ ( 4
/ 2 X2 7 Z 3 0 F 0 L G9 O 一 6 8 4:
/ W3 GO / 2 X2 7 Z 3 0 F 0 L G9 0 一 6 8 4;
/ GO 、 Ⅳ_- 3: 0.
/ 2 X 0 Z一 3 O F 0 L G9 2 7 6 8 4;
运用数控宏程序加工大模数多头螺纹
将一群命令所构成 的功能豫 子程序一样登 录在 内存 中. 再把这些
Байду номын сангаас
N4 0 M0 4¥ 40 0;
功能用一个命令作为代表, 执行时只需写出这个代表命令 . 就可以执行 N 5 0 G 6 5 P 0 0 1 1 ; ( 粗加工 , 调用宏程序) N 6 0 A 0 . 5 B 3 2 C1 1 6 1 ( 2 5 + 0 . 5 ) J 1 K 9 0 0 0 0 D 3 2 E 6 F I O ; ( 粗加工时 其功能。在这里, 所登录 的一群命令 叫做用户宏主体佣 户宏程序) 。简 称用户宏 c u s t o m m a c r o ) 。这个代表命令称为用户宏 命令, 也称作 宏调 螺纹参数赋值 ) 用命令 。 使用时, 操作者只需会使用宏命令即可. 而不必去理会宏主体 N 7 0 G 6 5 P 0 0 1 1 ( 精加工 , 调用宏程序 ) N8 0 A0 . 1 B3 2 C1 1 6 1 2 5 J 1 K9 0 0 0 0 D3 2 E6 FI O; 用户宏的最大特点是: N 9 0 G 2 8 U 0 WO ; ( 精加工时螺纹参数赋值 ) ( 1 ) 可以在用户宏程序中使用变量。 NI O 0 T 0 1 0 0 : ( 取消刀号 ) ( 2 ) 可以进行变量之间的演算( 包括算术和逻辑运算) 。 ( 3 ) 对变 量的赋值既 可 以通 过宏命令 。 又可 以通过机 床的键 盘输 N 1 1 0 M 3 0 : ( 程序结束) 宏程序 : 0 0 1 1 入到数控装置 中去 #5 =#8¥} } 6 ( 4 ) 可以使用程序控制指令( 包括有条件和无条件转移) #5 =#5 +# 6: ( 5 ) 宏命 令还 可 以修改 和优 化 系统 的参数 f 通 过与 I / 0 、 P M C通
螺纹数控加工
G l. . 4 ( 1 0 5 0 0 直线插补 , Z 2F 0 精加工内孔)
10, 0
一
G 2 5( O . 刀具离开加工面) X 5
O -. G Z 1 退 刀) 0( G 0 .. ( 5 U 2 刀具偏移取消) 5 T ( O 刀补取消)
3 结语 .
3
关于前 角 ,粗车 刀可 以取大些 ( 。 0 )。 5 ~1 。 刀刃锋利 ,便于排 屑和减少切削阻力 ,切削轻快。 精车刀 ,则必须保证 刀面和刀杆底面平行 ,即径向
前角为0 ,以保证牙型角正确。 。 螺纹加工 中,由于螺旋升角的存在 ,使实际切 削时的工作后 角发生 了改变 ,如 图1 所示 。理论上 而言 ,朝 向切削方 向的后角要加一个螺旋升角 ,而 朝 向已切 削端的后 角要减去一个螺旋升角。实际生 产 中,一般车削小螺距螺纹时 ,因为小螺距的螺纹
在 正 常范 围 (。 。 3 ~5 )就 可 以正 常切 削 ,故 可 以不
2 数控螺纹加 工中的工艺处理 .
( )刀具材料选择 由于数控加工的特点 , 1 高速钢己不能满足数控加 工的需要 。一般钢材 的加 工 ,宜选用硬质合金材料的 刀具 , ̄ YT 5 D 1 。该刀 具材料既适合粗加工也适合精加工 ,通用性较强。 ( )刀具形状和 角度 一般直进法螺纹车削 2
由系统 内部参 数设置主 轴与编码 器的传动 比。切 削螺纹时 ,系统收到主轴编码 器一转信号才移动
或起始角参数 ,用编程参数定义头数 ,不会出现乱
削时不可进行主轴转速调整 ,更不要停止主轴 ,主 轴停止将导致刀具和工件损坏。 为了保证表面切 削质量和减 少刀具磨损 ,螺纹
加 工 中一 般应 采 用 切 削液 冷 却和 润 滑 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
广西纺织工业学校卢元黄宏班
【摘要】分析螺纹零件的基本特征,讲解数控车床加工多头螺纹的一般方法和步骤。
【关键词】数控车床多头螺纹加工方法
【中图分类号】G【文献标识码】A
【文章编号】0450-9889(2014)08B-0118-02
螺纹加工是中职学校学生在数控车床实操中的必学内容,大多数学生对螺纹加工觉得难以掌握,特别对加工多头螺纹,感到难度很大。
为了帮助学生掌握多头螺纹的加工方法,下面以数控车床加工多头螺纹的方法,分析螺纹零件特性,讲解多头螺纹的加工方法和步骤。
一、螺纹的基本特性
螺纹连接在各行各业应用很普遍。
其作用一是作为物体之间的固定连接,例如汽车上轮毂的紧固螺钉;二是用于传递动力,同时改变运动的形式(如旋转运动改变为直线运动),例如数控车床的水平调整使用的垫脚千斤顶。
按照螺纹剖面形状的不同,主要分为三角螺纹、梯形螺纹、锯齿螺纹和矩形螺纹四种。
在实际中,根据用途不同选用四种中的一种,例如固定连接固定时选用三角螺纹;传递动力及改变运动形式时选用梯形或矩形螺纹;锯齿螺纹一般用在特定的场合,如用在单向传力的场合。
二、普通车床加工多头螺纹的难点
若采用普通车床对下面零件进行多头螺纹加工(如图1所示),会存在以下的加工难点。
1.当第一条螺纹车成之后,需要手动进给小刀架前移一个螺距,并使用百分表或量块进行精确测量,使刀尖沿轴向精确移动一个螺距,然后再进行下一条螺纹的加工,这样一个螺纹一个螺纹地加工。
2.有些年代比较久远的车床,由于车床运转误差使得齿轮啮合相位容易产生偏移,这样在加工中还需要不断地打开挂轮箱,来调整齿轮啮合相位。
3.由于受普通车床从卡盘到刀架之间传动链误差的影响,多头螺纹的导程和螺距难以达到很高的精度。
4.加工过程中,当刀具磨损甚至出现打刀时,需要进行换刀。
刀具重新定位时必须准确,否则螺纹会发生乱牙。
这4个难点决定了在普通车床上进行多头螺纹加工的难度,它要求操作者具备高技能水平,这就局限了操作者的人群数量。
数控车床没有以上难点,一般的技术工人可以学会和掌握数控车床加工多头螺纹零件的方法。
另外,数控车床在螺纹加工的生产中不但能极大地提高生产效率,减轻劳动强度,而且加工精度较高。
三、数控车床加工多头螺纹的常用方法
使用数控车床加工多头螺纹,加工的质量和效率均能较好地得到保证。
数控车床加工螺纹一般有两种加工方法。
(一)G92直进切削方法
格式:G92 X Z F 。
用于加工单行程螺纹,程序复杂,每次切削深度一般由编程人员给出。
(二)G76斜进切削方法
格式:G76 P(m)(a) Q(dmin)
R(d);
G76 X(U) Z(W) R(i) P(k)
Q(d) F(I)。
它克服了指令G92的缺点,可以将工件从坯料到成品螺纹一次性加工完成,切削深度由控制系统来计算给出,程序简单,可节省编程时间。
G76 与G92相比,前者较优,所以通常学生在加工编程中,用G76比较多。
四、多头螺纹加工的工艺实例分析
现以广州数控系统的GSK 980 TA车床,加工以上图1的螺纹M 28×3/2-5 g 6 g为例,讲解多头螺纹的数控车床加工过程。
工件要求:螺纹长度为28 mm,倒角为2×45°,螺牙表面粗糙度为Ra 3.2。
采用的材料为45#圆钢坯料。
(一)计算多头螺纹的各项尺寸
通过对以上图1分析,螺纹M 28× 3/2的已知参数:螺纹的公称直径d=28 mm,导程为L =3 mm,螺距P=1.5 mm,头数n=2 mm。
根据公式可计算,螺纹小径 d1=d-1.0825 p=28-1.0825×1.5=26.376 mm,螺纹中径d2=d-0.649 p=28-0.649×1.5=27.026 mm。
根据公差带,由《机械手册》查表得尺寸上偏差为-0.032,下偏差为-0.268,公差为0.236。
(二)正确选择多头螺纹刀具
加工多头螺纹车刀的种类、材质较多,根据被加工材料合理选用。
以加工案例(如图1所示)零件材料为45号钢牌号为例,对于45号圆钢材质,宜选用现代加工用的涂层硬质合金成形刀,或者一般的YT 15硬质合金车刀。
涂层硬质合金刀具材料具有高温硬度,摩擦系数较小,消耗功率小,节约能源,被加工工件表面的粗糙度值较小,工作效率较高。
Y T15硬质合金没有像涂层硬质合金这么好,从硬度来讲没有这么硬,工件表面的粗糙度值较大,工作效率较低。
因此有条件的话最好选择涂层硬质合金。
五、多头螺纹加工方法及程序设计
多头螺纹的编程方法和单头螺纹编程方法相似,现以加工案例(如图1所示)为例讲解。
用GSK 980 TA系统程序编辑如下:
(工件原点设在右端面中心)
程序内容程序说明
O 1234
G 00 X 100 Z 100 定位至起刀点
S 280 M 03 启动主轴,转速280转/分
T 0303 螺纹车刀
G 00 X 32 Z 4.5 定位至(32,4.5)
G 76 P 020060 Q 100 R 0.05 G 76 X 26.375 Z-28 P 975 Q 500 F 1.5 G 76 螺纹车削循环加工第一头螺纹
G 00 X 32 Z 3 定位至(32,3)加工第二头螺纹
G 76 P 020060 Q 100 R 0.05 G 76 X 26.376 Z-28 P 975 Q 500 F 1.5 G 76 螺纹车削循环加工第一头螺纹
G 00 X 100 Z 100 返回刀具起始点
T 0300 M 05 取消刀补、停主轴
M 30 程序结束
六、多头螺纹加工的控制因素
在运用程序加工多头螺纹中,要特别注意对以下问题的控制:(1)主轴转速的确定。
确定好主轴转速,中途就不能变换,否则会产生乱牙。
(2)表面粗糙度的要求。
一般情况下,螺纹的两侧牙面最低要求Ra 3.2,最高要求Ra 1.6。
(3)中径尺寸精度的要求。
一般采用三角螺纹公法线测量,或者螺纹环规。
使用指令G 76编程加工多头螺纹是最常用的方法。
综合以上所述,数控车床加工多头螺纹有着普通车床无可比拟的优势,使用数控车床车削多头螺纹时不存在分头精度低的问题,且较
易保证加工质量,同时生产效率也较高,经济效益十分明显。
