二、圆柱齿轮参数测量实验报告(精)
齿轮参数的测定实验报告
齿轮参数的测定实验报告引言齿轮是机械传动中常用的零件，其使用范围广泛，从小型日用品到大型工业机械都需要使用到齿轮。
在齿轮的设计和制造过程中，需要对齿轮参数进行精确的测定。
通过测定齿轮参数，可以确保齿轮的精度和可靠性，满足不同工作条件下的要求。
本实验旨在通过实验方法对齿轮参数进行测定，从而了解不同齿轮参数对齿轮运动学特性的影响。
实验原理1.齿轮齿数计算齿轮齿数是齿轮的基本参数之一。
常见的计算方法有齿轮齿数比计算和模数计算两种。
齿轮齿数比计算需要通过输入齿轮的齿数，再通过给出的齿轮齿数比计算得到另一齿轮的齿数。
模数计算需要先给出齿轮的模数，再通过齿轮齿数计算得到齿轮的分度圆直径。
2.齿轮齿廓测量齿轮齿廓是齿轮的重要性能参数之一，其测量需要用到螺旋测量仪。
通过螺旋测量仪，可以得到齿轮齿廓曲线的三维坐标数据。
通过对齿轮齿廓曲线进行计算和比较，可以评价齿轮的齿廓精度和几何误差。
3.齿间角测量齿间角是齿轮参数中的一个重要参数，直接影响到齿轮的传动精度。
通过齿间角的测量，可以评估齿轮的传动性能和齿间配合情况。
实验步骤根据测定到的齿轮分度圆直径，通过模数计算测得齿轮齿数，将齿轮齿数记录下来。
通过给定的齿轮齿数比，可计算出另一齿轮的齿数。
通过齿间角测量器对齿轮齿间角进行测量，并记录齿间角的数值。
实验结果与分析通过实验测量得到齿轮的齿数、齿廓、齿间角等参数，得到如下数据：齿轮1的齿数为20，模数为1.5mm，齿廓误差为±0.01mm，齿间角为22.5度。
通过计算机对齿轮齿廓进行比较分析，得到齿轮1和齿轮2的齿廓精度都较高，且几何误差较小。
通过齿间角的测量，发现齿轮1和齿轮2的齿间角都符合设计要求。
可以认为齿轮1和齿轮2均符合齿轮设计要求，并且具有一定的传动精度。
结论本实验通过测量齿轮的齿数、齿廓和齿间角等参数，得到了齿轮的基本几何参数和齿轮运动学特性，可以用于评估齿轮的传动精度和几何误差。
实验结果表明，齿轮齿数、齿廓和齿间角对齿轮的传动精度和齿轮工作状态有着重要的影响。
直齿圆柱齿轮参数测定实验报告
竭诚为您提供优质文档/双击可除直齿圆柱齿轮参数测定实验报告篇一：渐开线直齿圆柱齿轮参数的测定与分析渐开线直齿圆柱齿轮参数的测定与分析一、实验目的1．掌握测量渐开线直齿圆柱变位齿轮参数的方法。
2．通过测量和计算，进一步掌握有关齿轮各几何参数之间的相互关系和渐开线性质。
二、实验内容对渐开线直齿园柱齿轮进行测量，确定其基本参数(模数m和压力角α)并判别它是否为标准齿轮，对非标准齿轮，求出其变位系统x。
三、实验设备和工具1．待测齿轮分别为标准齿轮、正变位齿轮、负变位齿轮，齿数各为奇数、偶数。
2．游标卡尺，公法线千分尺。
3．渐开线函数表(自备)。
4．计算器(自备)。
四、实验原理及步骤渐开线直齿圆柱齿轮的基本参数有：齿数Z、模数m、分度圆压力角?齿顶高系数h*a、顶隙系数c*、中心距α和变位系数x等。
本实验是用游标卡尺和公法千分尺测量，并通过计算来确定齿轮的基本参数。
1．确定齿数Z齿数Z从被测齿轮上直接数出。
?．确定模数m和分度圆压力角??在图4-1中，由渐开线性质可知，齿廓间的公法线长度Ab与所对应的基圆弧长Α0Β0相等。
根据这一性质，用公法线千分尺跨过n个齿，测得齿廓间公法线长度为wn′，然后再跨过n+1个齿测得其长度为wn??1。
wn??(n?1)pb?sb,pb?wn??1?wn?wn??1?npb?sb式中，pb为基圆齿距，pb??mcos?(mm)，与齿轮变位与否无关。
与变位量有关。
由此可见，测定公法线长度wn?和wn??1后sb为实测基圆齿厚，就可求出基圆齿距pb，实测基圆齿厚sb，进而可确定出齿轮的压力角?、模数m和变位系数x。
因此，齿轮基本参数测定中的关键环节是准确测定公法线长度。
图4－1公法线长度测量（1）测定公法线长度w?n和wn??1根据被齿轮的齿数Z，按下式计算跨齿数：a?n?Z?0.5180?式中：??—压力角；z—被测齿轮的齿数我国采用模数制齿轮，其分度圆标准压力角是20°和15°。
渐开线直齿圆柱齿轮参数的测定实验报告
渐开线直齿圆柱齿轮参数的测定实验报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、实验目的本实验旨在通过测量渐开线直齿圆柱齿轮的参数，包括分度圆直径、齿顶圆直径、齿根圆直径、齿宽等，来验证其制造是否符合设计要求。

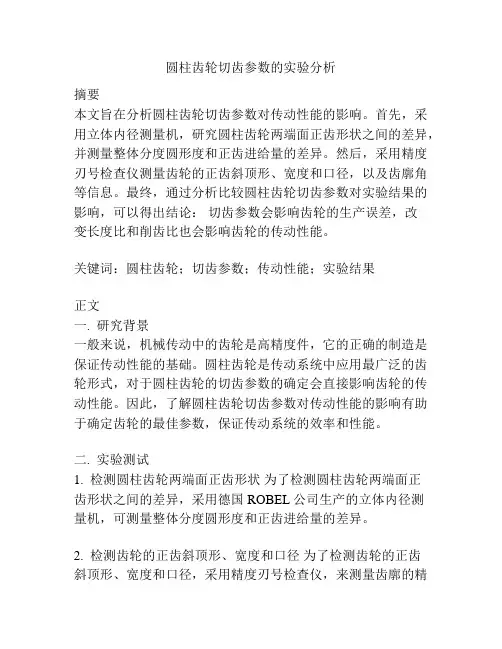

圆柱齿轮切齿参数的实验分析
圆柱齿轮切齿参数的实验分析摘要本文旨在分析圆柱齿轮切齿参数对传动性能的影响。
首先，采用立体内径测量机，研究圆柱齿轮两端面正齿形状之间的差异，并测量整体分度圆形度和正齿进给量的差异。
然后，采用精度刃号检查仪测量齿轮的正齿斜顶形、宽度和口径，以及齿廓角等信息。
最终，通过分析比较圆柱齿轮切齿参数对实验结果的影响，可以得出结论：切齿参数会影响齿轮的生产误差，改变长度比和削齿比也会影响齿轮的传动性能。
关键词：圆柱齿轮；切齿参数；传动性能；实验结果正文一. 研究背景一般来说，机械传动中的齿轮是高精度件，它的正确的制造是保证传动性能的基础。
圆柱齿轮是传动系统中应用最广泛的齿轮形式，对于圆柱齿轮的切齿参数的确定会直接影响齿轮的传动性能。
因此，了解圆柱齿轮切齿参数对传动性能的影响有助于确定齿轮的最佳参数，保证传动系统的效率和性能。
二. 实验测试1. 检测圆柱齿轮两端面正齿形状为了检测圆柱齿轮两端面正齿形状之间的差异，采用德国ROBEL公司生产的立体内径测量机，可测量整体分度圆形度和正齿进给量的差异。
2. 检测齿轮的正齿斜顶形、宽度和口径为了检测齿轮的正齿斜顶形、宽度和口径，采用精度刃号检查仪，来测量齿廓的精确尺寸，以及齿廓角等信息。
三. 分析结果及结论根据上述实验结果，可以得出分析结论：切齿参数会影响齿轮的生产误差，改变长度比和削齿比也会影响齿轮的传动性能。
此外，切齿参数的不同也会影响其动平衡性能，可能会导致多个齿轮总体的离心磨损不均匀。
总之，本次实验为探讨圆柱齿轮切齿参数对传动性能的影响提供了有价值的参考，有助于分析并确定优良的齿轮参数，以避免传动系统效率低下而影响性能的情况。
四. 建议为了进一步确定圆柱齿轮切齿参数对传动性能的影响，建议进行更多样本的实验，以改善该研究方法，并提高研究精度。
此外，应注意圆柱齿轮的不同切削参数的选择，关注它们对传动性能的影响，以确保系统的传动效率。
在未来的工作中，建议采用多种分析方法，如分析力学、测振动、电子式测量等，将传动性能与切齿参数之间的关系进行更深入的检测与分析。
2实验二渐开线直齿圆柱齿轮参数的测定
2实验二渐开线直齿圆柱齿轮参数的测定一、实验目的：1.学习测量渐开线直齿圆柱齿轮参数的方法及步骤。
2.掌握测量渐开线直齿圆柱齿轮齿数、模数、压力角、齿顶圆半径、齿根圆半径等参数的技巧和实验方法。
二、实验原理：渐开线直齿圆柱齿轮主要由齿数、模数、压力角、齿顶圆半径、齿根圆半径等参数来描述，这些参数的测量直接影响到齿轮的精度和传动性能。
下面我们将详细介绍如何测量这些参数。
1.齿数的测量：齿数可以通过直接计数的方法来测量。
将齿轮平放在工作台上，使用卡尺或尺子测量齿轮跨越任意两个相邻齿槽的距离，然后将这个距离与一个齿距的理论值进行比较，即可得到齿数。
2.模数的测量：模数可以通过测量齿轮实际厚度和压力角的方法来测量。
将齿轮嵌入一个专用的齿轮量规中，使用千分尺测量齿轮的齿距，然后将齿距除以齿数，即可得到模数。
3.压力角的测量：压力角可以根据齿轮齿槽的形状来测量。
使用一个专用的渐开线齿轮量规，将其放置在齿轮的齿槽上，然后通过比较齿轮齿槽与量规的切线角度，即可得到压力角。
4.齿顶圆半径的测量：齿顶圆半径可以通过测量齿轮头部的直径来测量。
将齿轮放在测微计中，将测微计触针对准齿轮表面，然后读取测微计的示数，即可得到齿顶圆半径。
5.齿根圆半径的测量：齿根圆半径可以通过测量齿轮底部的直径来测量。
操作方式与测量齿顶圆半径类似，只是测微计的触针要对准齿轮的底部。
三、实验步骤：1.将待测齿轮放在工作台上，保证齿轮平稳。
2.使用卡尺或尺子测量相邻齿槽的距离，计算得到齿数。
3.将齿轮嵌入齿轮量规中，测量齿距，计算得到模数。
4.使用渐开线齿轮量规测量齿轮齿槽的切线角度，计算得到压力角。
5.使用测微计分别测量齿轮头部和底部的直径，计算得到齿顶圆半径和齿根圆半径。
6.完成所有参数的测量后，对测量值进行统计和分析，检查数据的准确性和可靠性。
四、实验注意事项：1.在测量过程中要保证齿轮的稳定性，避免测量误差的产生。
2.使用测量工具时要小心操作，避免对齿轮造成损害。
直齿圆柱齿轮的参数测量实验
直齿圆柱齿轮的参数测量实验实验目的：通过测量齿轮参数，掌握直齿圆柱齿轮的测量方法，加深对齿轮传动机构的了解，提高实践能力。
实验仪器与材料：1.直齿圆柱齿轮测量装置2.游标卡尺、千分尺3.螺旋测量仪4.齿圆测量仪5.齿宽测量仪6.直角投影仪7.直齿圆柱齿轮样本实验原理：1.齿轮的模数（m）：用直齿圆柱齿轮模头的测量，取测量中心距对齿轮的齿数（z）、模数（m）和齿轮标准齿距（p）进行了简化修正计算。
2.齿轮齿向宽度：用齿宽测量仪测量。
3.齿轮齿向高度：用外径（D）与最大厚度（t）按比值法进行计算。
4.齿轮外径：用齿圆测量仪从齿顶测量。
5.齿轮齿数：通过数距、角距连续测量，求平均值计算。
1.准备实验仪器和齿轮样本。
2.用游标卡尺测量齿轮的外径，并用螺旋测量仪校准测量结果。
3.用齿圆测量仪测量齿轮的外径，记录测量值。
4.用螺旋测量仪测量齿轮最大厚度，并用直角投影仪验证测量结果。
5.用千分尺测量齿轮的齿宽，并记录测量值。
6.用齿宽测量仪测量齿轮的齿宽，记录测量值。
7.用齿圆测量仪测量齿轮的齿数，记录测量值。
8.将齿轮放置在直齿圆柱齿轮测量装置上，按要求进行测量参数计算。
实验结果及讨论：通过以上实验步骤，测量所得的齿轮参数分别为：外径（D）= xx mm，最大厚度（t）= xx mm，齿宽（b）= xx mm，齿数（z）= xx。
根据以上测量值，按照直齿圆柱齿轮的几何核心参数计算公式，计算得到的模数（m）= xx mm，齿向高度（h）= xx mm。
在实验过程中，需要注意以下几点：1.实验过程中要仔细操作，确保测量结果的准确性。
2.要牢记测量仪器的使用方法，确保正确使用。
3.对于一些测量结果较大的参数，建议采用多次测量取平均值的方法，以提高结果的准确性。
4.在实验结果的讨论中，可以对实验结果进行分析，提出合理的解释。
通过本次实验，掌握了直齿圆柱齿轮的参数测量方法，加深了对齿轮传动机构的了解，并提高了实践能力。
圆柱齿轮参数实验报告
圆柱齿轮参数实验报告圆柱齿轮参数实验报告一、引言圆柱齿轮是一种常见的机械传动元件，广泛应用于各个领域。
为了研究圆柱齿轮的性能和优化设计，我们进行了一系列的参数实验。
本报告旨在总结实验结果，分析数据，并提出结论。
二、实验方法1. 实验设备我们使用了一台专业的圆柱齿轮测试设备，包括齿轮测量仪、齿轮加工设备和齿轮传动系统。
2. 实验过程首先，我们选择了不同模数的齿轮进行实验，包括模数1、2和3。
然后，我们通过齿轮测量仪测量了每个齿轮的模数、齿距、齿高和齿顶间隙等参数。
接下来，我们将这些齿轮分别安装在齿轮传动系统中，进行传动效率和噪声等性能测试。
3. 实验数据记录我们详细记录了每个实验的数据，包括传动效率、噪声水平和齿轮的工作温度。
同时，我们还进行了多次重复实验，以确保数据的准确性和可靠性。
三、实验结果1. 齿轮参数对传动效率的影响通过对不同模数齿轮的实验数据进行分析，我们发现齿轮的模数对传动效率有着显著影响。
当模数增大时，传动效率逐渐提高。
这是因为较大的模数可以提供更大的接触面积，减小了齿轮传动中的能量损失。
2. 齿轮参数对噪声水平的影响我们还研究了齿轮参数对噪声水平的影响。
实验结果显示，齿轮的模数和齿距对噪声水平有显著影响。
较小的模数和较大的齿距可以降低齿轮传动中的噪声水平。
这是因为较小的模数和较大的齿距可以减小齿轮齿面的接触压力，减少了噪声的产生。
3. 齿轮参数对工作温度的影响我们还测试了齿轮在不同工作条件下的工作温度。
实验结果显示，齿轮的模数和齿距对工作温度有一定影响。
较小的模数和较大的齿距可以降低齿轮的工作温度。
这是因为较小的模数和较大的齿距可以提供更好的散热条件，减少了齿轮的热量积聚。
四、讨论与结论通过对实验结果的分析，我们可以得出以下结论：1. 齿轮的模数对传动效率、噪声水平和工作温度都有影响，较大的模数可以提高传动效率，降低噪声水平和工作温度。
2. 齿距对噪声水平和工作温度有影响，较大的齿距可以降低噪声水平和工作温度。
圆柱齿轮实验报告
圆柱齿轮实验报告实验报告：圆柱齿轮实验1. 实验目的本实验旨在通过实际操作，了解圆柱齿轮的结构、运动规律以及齿轮的传动原理，并通过测量数据分析验证齿轮传动的理论计算。
2. 实验原理圆柱齿轮是一种常见的齿轮形式，其传动原理是通过两个相互啮合的齿轮的齿间啮合将动力传递到另一个齿轮上。
在传动过程中，齿轮顶部的齿与传动力共同作用，从而使得齿轮转动。
圆柱齿轮的齿面为直线，齿轮之间的距离要保持恒定。
3. 实验材料和装置实验所需材料和装置包括两个圆柱齿轮、轴、动力源、计时器、测量工具等。
4. 实验步骤(1) 将两个齿轮装在轴上，使其相互啮合。
(2) 将轴与动力源相连。
(3) 开始实验，记录下实验过程的时间。
(4) 通过计时器测量一定时间内齿轮旋转的圈数。
(5) 记录实验结果。
(6) 拆卸实验装置。
5. 实验结果及数据处理根据实验步骤得到的实验数据，可以进行如下数据处理：(1) 根据齿轮旋转的圈数和时间，计算得到齿轮转速。
(2) 根据齿轮转速和齿轮的结构参数，计算出齿轮的理论传动比。
(3) 比较实测的传动比和理论计算的传动比，分析两者的差异。
6. 实验讨论通过实验我们可以观察到齿轮在传动过程中的具体运动规律，并且可以通过实验数据验证齿轮传动的理论计算。
如果实测的传动比和理论计算的传动比存在差异，可以对实验中的误差进行分析和讨论。
可能产生误差的因素包括实验条件、齿轮制造精度以及测量误差等。
7. 实验总结圆柱齿轮实验通过实际操作，使我们更直观地了解了齿轮的结构和运动规律，同时也验证了齿轮传动的理论计算。
在实验过程中，我们还应注意实验操作的准确性和测量数据的可靠性。
通过实验我们深入了解了齿轮的传动原理，并且加深了对齿轮啮合和传动比的理解。
8. 实验改进为了提高实验的准确性和可靠性，可以考虑以下改进措施：(1) 提高齿轮的制造精度，减小误差。
(2) 使用更精确的测量仪器，如高精度的计时器。
(3) 多次重复实验，取平均值以减小测量误差。
直齿圆柱齿轮参数测定实验报告
竭诚为您提供优质文档/双击可除直齿圆柱齿轮参数测定实验报告篇一：渐开线直齿圆柱齿轮参数的测定与分析渐开线直齿圆柱齿轮参数的测定与分析一、实验目的1．掌握测量渐开线直齿圆柱变位齿轮参数的方法。
2．通过测量和计算，进一步掌握有关齿轮各几何参数之间的相互关系和渐开线性质。
二、实验内容对渐开线直齿园柱齿轮进行测量，确定其基本参数(模数m和压力角α)并判别它是否为标准齿轮，对非标准齿轮，求出其变位系统x。
三、实验设备和工具1．待测齿轮分别为标准齿轮、正变位齿轮、负变位齿轮，齿数各为奇数、偶数。
2．游标卡尺，公法线千分尺。
3．渐开线函数表(自备)。
4．计算器(自备)。
四、实验原理及步骤渐开线直齿圆柱齿轮的基本参数有：齿数Z、模数m、分度圆压力角?齿顶高系数h*a、顶隙系数c*、中心距α和变位系数x等。
本实验是用游标卡尺和公法千分尺测量，并通过计算来确定齿轮的基本参数。
1．确定齿数Z齿数Z从被测齿轮上直接数出。
?．确定模数m和分度圆压力角??在图4-1中，由渐开线性质可知，齿廓间的公法线长度Ab与所对应的基圆弧长Α0Β0相等。
根据这一性质，用公法线千分尺跨过n个齿，测得齿廓间公法线长度为wn′，然后再跨过n+1个齿测得其长度为wn??1。
wn??(n?1)pb?sb,pb?wn??1?wn?wn??1?npb?sb式中，pb为基圆齿距，pb??mcos?(mm)，与齿轮变位与否无关。
与变位量有关。
由此可见，测定公法线长度wn?和wn??1后sb为实测基圆齿厚，就可求出基圆齿距pb，实测基圆齿厚sb，进而可确定出齿轮的压力角?、模数m和变位系数x。
因此，齿轮基本参数测定中的关键环节是准确测定公法线长度。
图4－1公法线长度测量（1）测定公法线长度w?n和wn??1根据被齿轮的齿数Z，按下式计算跨齿数：a?n?Z?0.5180?式中：??—压力角；z—被测齿轮的齿数我国采用模数制齿轮，其分度圆标准压力角是20°和15°。
渐开线圆柱齿轮参数测定实验报告
渐开线圆柱齿轮参数测定实验报告
本实验主要任务是渐开线形圆柱齿轮的参数测定。
实验中使用仪器包括三坐标测量机、螺旋卡尺、数显千分尺等设备。
实验步骤如下：
第一步、清洗样件表面：用清水擦拭清楚污垢等，然后用酒精擦拭达到光洁的表面；
第二步、在三坐标测量机上安装样件：拆卸前夹头，样件夹紧定位，拧紧定位螺栓，
然后加紧螺钉以固定圆柱齿轮；
第三步、示教样件安装位置：在示教器上示教圆柱齿轮安装位置，以便后续的花键尺
的测量；
第四步、测量齿侧距：使用螺旋卡尺测量圆柱齿轮上每齿间的齿侧距；
第五步、用数显千分尺测量每齿的顶齿高、根齿高；
第八步、测量圆柱齿轮的基圆半径：使用数显千分尺测量圆柱齿轮的基圆半径；
第九步、记录测量结果：将所有测量结果按要求记录在实验报告中，并对所有测量结
果及图表进行确认。
实验结束后，我们可以从实验报告中得到渐开线形圆柱齿轮的各个参数，比如：齿数、齿宽、齿顶齿根高度、齿顶距、齿根距、齿侧距等，这将为今后针对该齿轮的设计参考使用。
通过上述实验，不仅对三坐标测量机、螺旋卡尺和数显千分尺等仪器的使用方法有了
更深的了解，而且锻炼了实验操作的技能，也熟悉了实验报告的写作流程，提高了利用实
验设备和测控软件，综合、准确测量的能力和水平。
直齿圆柱齿轮参数的测定与分析实验(1)
直齿圆柱齿轮参数的测定与分析实验(1)直齿圆柱齿轮是常用的传动方式，其质量与性能直接关系到传动系统的工作效率和可靠性。
因此，测定与分析直齿圆柱齿轮的参数是传动系统设计和制造的重要步骤。
一、直齿圆柱齿轮参数的测定方法1.齿轮参数的测量齿轮参数的测量主要包括以下内容：（1）基本齿条参数的测量：即模数m、齿数z、齿轮直径d和齿距p等参数的测量。
（2）齿形参数的测量：包括齿根圆弧半径r1、齿顶圆弧半径r2、齿根高h1和齿顶高h2等参数的测量。
（3）径向间隙的测量：径向间隙是指两个相邻齿轮的齿宽之和与中心距的差值，它的大小关系到齿轮的传动精度。
2.测量仪器的选择直齿圆柱齿轮参数的测量一般采用齿测仪、万能测量机、三坐标测量机等测量仪器。
其中，齿测仪是测定齿轮齿形和参数的专用测量仪器，具有精度高、测量快速、自动化程度高等特点。
二、直齿圆柱齿轮参数的分析方法1.齿面接触分析齿面接触分析是直齿圆柱齿轮传动系统设计和制造过程中的重要环节。
通过齿面接触分析，可以确定齿轮传动的载荷分布、接触峰值、接触应力等参数，避免齿轮传动过程中的失效。
2.振动分析直齿圆柱齿轮传动系统在运行过程中会产生振动，如果不合理地设计或制造，则会对齿轮传动系统的工作效率和可靠性产生影响。
因此，通过振动分析，可以了解齿轮传动系统中的振动特点、振幅和频率，从而指导齿轮传动系统的设计和制造。
三、结论直齿圆柱齿轮参数的测定与分析是直齿圆柱齿轮传动系统设计和制造的重要环节。
通过齿面接触分析和振动分析等方法，可以确定传动载荷分布、接触峰值、接触应力、振动特点以及振幅和频率等参数，指导齿轮传动系统的设计和制造，提高传动系统工作效率和可靠性。
同时，合理地选择测量仪器，对直齿圆柱齿轮参数进行测量，是制定科学合理的齿轮制造工艺和质量控制方案的前提。
齿轮参数测量实验报告
齿轮参数测量实验报告
一、实验结果
1．确定模数和分度圆压力角。
2．测定齿顶圆直径d a和齿根圆直径d f ，分别选择偶数齿和奇数齿实验。
3．齿轮其它参数确定和尺寸计算
（1）变位系数；
（2）齿顶高系数；
（3）径向间隙系数。
渐开线直齿圆柱齿轮几何参数表
二、思考题
1．决定渐开线齿轮轮齿齿廓形状的参数有哪些？
2．测量渐开线齿轮公法线长度是根据渐开线的什么性质？
3．通过测量齿轮的公法线长度可间接得到齿轮的哪些几何尺寸和基本参数？
4．在测量渐开线直齿圆柱齿轮的齿根圆和齿顶圆时，齿数为奇数和偶数时有何不同？
5．测量时卡尺的卡脚若放在渐开线齿廓的不同位置上对测量的l n、l n+1有无影响，为什么？
6．齿轮的哪些误差会影响到本实验的测量精度？
三、实验心得与建议。
齿轮参数的测定的实验报告
齿轮参数的测定的实验报告实验报告：齿轮参数的测定一、实验目的本实验旨在通过测量齿轮的各项参数，了解其基本性能，为后续设计与加工提供依据。
二、实验原理齿轮作为机械传动系统中的重要组成部分，其性能与参数直接影响到机械设备的运行。
通过测量齿轮的齿数、模数、压力角、螺旋角等参数，可以评估其承载能力、传动精度和效率等。
三、实验步骤1.准备工具与材料：游标卡尺、直尺、百分表、齿轮测量仪、待测齿轮。
2.使用游标卡尺测量齿数：将齿轮放置在测量台上，调整好位置，使用游标卡尺测量齿轮的齿数。
3.使用直尺测量模数：在齿轮上选择任意一个齿，使用直尺测量其齿高，计算出模数。
4.使用百分表测量压力角：将百分表固定在齿轮测量仪上，将齿轮放置在测量台上，调整好位置，读取百分表上的数值，得到压力角。
5.使用齿轮测量仪测量螺旋角：将齿轮放置在测量台上，调整好位置，使用齿轮测量仪测量螺旋角。
6.记录数据：将测量得到的各项参数记录在实验报告中。
7.数据处理与分析：根据测量数据，计算齿轮的各项性能指标，如传动比、承载能力等。
四、实验结果与分析表明该齿轮在设计与加工过程中得到了准确的控制。
五、结论本实验通过对齿轮的各项参数进行测量，得到了准确的实验数据。
实验结果表明，待测齿轮的各项参数均符合设计要求，误差较小。
这表明该齿轮在设计与加工过程中得到了较好的控制，能够保证机械设备的正常运行。
本实验可为同类齿轮的设计与加工提供参考依据。
六、建议与展望通过本实验，我们得到了待测齿轮的各项参数，证明了其性能良好。
但在实际应用中，仍需关注一些细节问题以进一步提高齿轮的性能。
以下是对未来工作的建议与展望：1.在齿轮设计与加工过程中，要严格控制材料的质量和加工工艺，确保每个环节的准确性。
2.在使用过程中，要定期对齿轮进行检查和维护，防止过度磨损或损坏。
3.对于长期运行的机械设备，应对齿轮进行定期更换，以避免潜在的安全隐患。
4.在未来研究中，可以进一步探讨齿轮的修形与优化设计方法，提高其传动精度和效率。
齿轮参数的测定的实验报告-齿轮参数测量
齿轮参数的测定一、目的1. 熟悉齿轮各部分名称和几何关系。
2. 学会运用一般测量工具测定渐开线齿轮的各基本参数，通过参数测量，从中掌握标准齿轮与变位齿轮的基本判别方法。
3. 学会测量齿厚的一般方法。
二、设备和工具被测齿轮、游标卡尺，并自备计算器和稿纸。
三、测量原理和方法齿数Z 、模数 m 、压力角α、齿顶高系数zo h 、顶隙系数C x 、变位系数X 等是齿轮的基本参数，这些参数可能过测量或计算而得。
这些参数一旦被确定，则该齿轮的各部分尺寸即可确定。
由图3—1可知，当游标卡尺的两卡脚分别与两渐开线齿廓的不同位置相切时，两切点间距11B A 和22B A 均为两渐开线的公法线，根据渐开线性质可知：11B A ＝22B A ＝00B A ，且必与基圆相切。
卡脚与齿廓的切点位置与卡测数Ｋ的多少有关，如果卡测齿数过多，则卡脚可能与两齿顶相接触而不是相切；相反，如果卡齿数过少，则两卡脚可能与齿根接触，也不一定是相切。
这时所测出的两触点间的距离不是真正的公法线长度。
测量公法线长度时，最好使两卡脚与两齿廓的切点大致落在分度线附近。
为此卡测齿线Ｋ可按下表选取：通过测量公法线长度kW '、1k W +'，齿数Z 、顶圆直径d a 则可求出齿轮的主要参数：m 、α、x 、*a h 和C x。
方法如下：1. 齿数Z ：可直接由具体齿轮数出。
2. 模数m 和压力角α根据齿数Z 由上表查出卡测数K （或由附表3—1）求得，并分别测出公法线长度k W '、1+'k W （1-'k W 亦可），由图3—2可得，k W '=P b （k-1）+S b （1） 1+'k W =P b ·k+S b （2）由（2）与（1）相减得基圆齿距P b =1+'k W -k W '=πmcos α∴模数m=απcos bP（3）其中：α——分度圆压力角。
一般α=20°但也有α=15°，故分别以α=20°和15°代入式求出m 值，如与标准值相符或极接近者，则此压力角为该齿轮压力角。
渐开线直齿圆柱齿轮参数测定实验
渐开线直齿圆柱齿轮参数测定实验一、实验目的本实验旨在通过测量渐开线直齿圆柱齿轮的参数，掌握测量方法和技巧，加深对渐开线直齿圆柱齿轮的理解。
二、实验原理1.渐开线直齿圆柱齿轮的基本参数渐开线直齿圆柱齿轮是一种常用的机械传动元件，其主要参数包括模数、压力角、分度圆直径、法向变位系数等。
2.测量方法（1）模数的测量模数是指每个齿轮上单位长度内所含有的牙数。
测量时可使用卡尺或游标卡尺测量分度圆周长，并除以π得到分度圆直径，再用分度圆直径除以牙数即可得到模数。
（2）压力角的测量压力角是指啮合点处法向与切向之间夹角。
常用的测量方法有切线法和棱镜法。
切线法需要制作切割器，在啮合点处与被测齿轮相切，然后读取切割器上所示的压力角。
棱镜法则是将棱镜放置在啮合点处，使棱镜的一面与齿轮啮合，然后读取棱镜上所示的压力角。
（3）分度圆直径的测量分度圆直径是指齿轮上齿根和齿顶的中心距离。
测量时可使用卡尺或游标卡尺测量分度圆周长，并除以π得到分度圆直径。
（4）法向变位系数的测量法向变位系数是指啮合时相邻两个齿根或齿顶之间距离与模数之比。
常用的测量方法有切线法、高度法和螺旋仪法等。
三、实验步骤1.准备工作（1）将被测渐开线直齿圆柱齿轮安装在测试台上，并用夹具固定。
（2）检查测量仪器是否正常工作，如游标卡尺是否灵敏、切割器是否锐利等。
2.模数的测量使用游标卡尺沿着分度圆周长逐个读取牙数，并记录下来。
然后将分度圆周长除以π得到分度圆直径，再用分度圆直径除以牙数即可得到模数。
3.压力角的测量（1）切线法：制作切割器，在啮合点处与被测齿轮相切，然后读取切割器上所示的压力角。
（2）棱镜法：将棱镜放置在啮合点处，使棱镜的一面与齿轮啮合，然后读取棱镜上所示的压力角。
4.分度圆直径的测量使用游标卡尺沿着分度圆周长逐个读取齿根和齿顶的中心距离，并记录下来。
然后将所有读数求平均值即可得到分度圆直径。
5.法向变位系数的测量（1）切线法：制作切割器，在啮合点处与被测齿轮相切，然后读取切割器上所示的距离，并除以模数即可得到法向变位系数。
直齿圆柱齿轮参数的测定与分析实验-V1
直齿圆柱齿轮参数的测定与分析实验-V1
直齿圆柱齿轮是机械传动中广泛应用的主要元素之一。
为了保证直齿圆柱齿轮传动的稳定性，需要对其参数进行测定与分析实验。
一、实验目的
通过测定直齿圆柱齿轮参数，分析其精度和误差，为机械传动系统的优化提供依据。
二、实验原理
1、直齿圆柱齿轮的参数包括模数、齿数、压力角、分度圆直径等。
2、测定直齿圆柱齿轮参数的方法包括齿线测量仪测量法、三次坐标测量法等。
3、分析直齿圆柱齿轮参数的精度和误差主要从齿轮加工工艺、齿轮材质、测量精度等方面入手。
三、实验步骤
1、将待测齿轮放在齿轮千分尺支撑器上，通过调整支撑器高度使齿顶与千分尺接触。
2、使用千分尺测量齿顶高和齿根高，计算出齿高、齿深等参数。
3、使用齿线测量仪对齿轮齿线进行测量，得到齿形曲线。
4、通过齿形曲线确定直齿圆柱齿轮的模数、压力角等参数。
5、使用三次坐标测量仪测量分度圆直径等参数。
四、实验结果分析
1、通过测量的齿高、齿深等参数可以判断齿轮加工的精度。
2、通过齿形曲线得到的齿轮参数可以判断齿轮的几何精度，包括齿距、齿宽等。
3、通过三次坐标测量仪测量得到的分度圆直径等参数可以判断齿轮参
数的误差大小。
五、实验结论
通过本实验可以对直齿圆柱齿轮的参数进行有效测量和分析，判断齿
轮加工的精度和误差，为齿轮传动的优化提供依据。
此外，在进行实
验时需要注意测量精度，保证实验结果的准确性。
圆柱齿轮的测量
实验四圆柱齿轮的测量一、实验目的1、了解齿轮各项误差的含义、评定及其对齿轮传动性能的影响。
2、了解各种齿轮测量仪器的工作原理及其使用方法。
3、熟悉齿轮精度标准。
二、实验要求1、齿轮齿距偏差△f pt和齿距累积误差△f p的测量。
2、齿圈径向跳动的△F r测量。
3、齿轮公法线长度变动量△F w和公法线平均长度偏差△E wm的测量。
三、轮齿距偏差△f pt和齿距累积误差△f p的测量齿距偏差△f pt是指分度圆上实际齿距与公称齿距之差。
用相对量法测量时，以被测齿轮所有实际齿距的平均值作为公称齿距。
齿距累积误差△f p是指任意两同测齿廓在分度园上的实际弧长与公称弧长的最大差值（取绝对值）。
测量齿距误差的方法有绝对量法和相对量法。
对中等模数的齿轮多采用相对量法。
相对量法是在被测齿轮分度园附近的圆周上，任意取两相邻之间的实际齿距作为基准，在依次量出其余各齿距相对此基准齿距的偏差（齿距相对偏差），通过数据处理得到△f pt和△f p。
用于相对测量的常用仪器有齿距仪和万能测齿仪。
本实验采用万能测齿仪。
在万能测齿仪上测量周节的工作原理见图8—1。
被测齿轮装于心轴上，安放在仪器上下顶针之间（图中未画出顶针），在仪器的测量托架上装有与指示表图8—1万能测齿仪4相连的活动量头1合固定量头2，被测齿轮在重锤和牵引线作用下，使齿面与测量头接触进行测量。
测量前先选定任一齿距作基准，调节测量托架和固定量头2的位置，使活动量头1和固定量头2沿齿轮径向大致位于分度圆附近，将指示表4调零。
测完一齿厚，将测量托架沿径向退出，使齿轮转过一齿后再进入齿间，直到测完一周回复到基准齿距，此时指示表的指针仍应在零位。
注意：由于重锤的作用，当每次将测量托架退出时，药用首府主持轮，以免损坏测量头。
测量数据的处理。
测量数据处理有计算法和作图法两种。
现以测量模数为3mm ，齿数为12的齿轮为例说明如下：1、 计算法计算法一般均采用列表计算。
首先将实测的一系列齿距相对偏差△f pt 相对值列于表第一行（见表1），然后进行计算。
