PCB基础知识(3-19)
最全的pcb基础知识全集

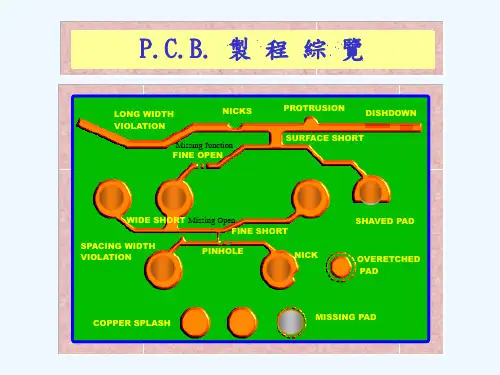

LONG WIDTH VIOLATION
NICKS
Missing Junction FINE OPEN
PROTRUSION
DISHDOWNBiblioteka SURFACE SHORT
WIDE SHORT Missing Open FINE SHORT
SPACING WIDTH VIOLATION
E. Laser Plotter
PINHOLE
NICK
SHAVED PAD
OVERETCHED PAD
COPPER SPLASH
MISSING PAD
一. PCB演變
1.1 PCB扮演的角色 PCB的功能為提供完成第一層級構裝的元件與其它必須的電子電路零件接
合的基地，以組成一個具特定功能的模組或成品。所以PCB在整個電子產品中 ，扮演了整合連結總其成所有功能的角色，也因此時常電子產品功能故障時， 最先被質疑往往就是PCB。圖1.1是電子構裝層級區分示意。
減除法
銅箔基板
鑽孔
化銅+鍍銅
影像轉移
蝕刻
防焊
圖 1.9
全加成法
樹脂積層板 (不含銅箔)
鑽孔
樹脂表面活化
印阻劑 (抗鍍也抗焊)
化學銅析鍍
防焊
圖 1.10
半加成法
銅箔基板
鑽孔
化銅+鍍銅
影像轉移
鍍銅,錫鉛
蝕刻
防焊
圖 1.11
二.製前準備
2.1.前言
台灣PCB產業屬性，幾乎是以ＯＥＭ，也就是受客戶委托製作空板（ Bare Board）而已，不像美國，很多PCB Shop是包括了線路設計，空板製作 以及裝配(Assembly)的Turn-Key業務。以前，只要客戶提供的原始資料如 Drawing, Artwork, Specification，再以手動翻片、排版、打帶等作業， 即可進行製作，但近年由於電子產品日趨輕薄短小，PCB的製造面臨了幾個 挑戰:（1）薄板（2）高密度（3）高性能（4）高速 (5) 產品週期縮短（6 ）降低成本等。以往以燈桌、筆刀、貼圖及照相機做為製前工具，現在己被 電腦、工作軟體及鐳射繪圖機所取代。過去，以手工排版，或者還需要 Micro-Modifier來修正尺寸等費時耗工的作業，今天只要在CAM(Computer Aided Manufacturing)工作人員取得客戶的設計資料，可能幾小時內，就可 以依設計規則或DFM(Design For Manufacturing)自動排版並變化不同的生 產條件。同時可以output如鑽孔、成型、測試治具等資料。
PCB行业入门基础知识大全
PCB行业入门基础知识大全————————————————————————————————作者：————————————————————————————————日期：1、概述 PCB（Printed Circuit Board)，中文名称为印制线路板，简称印制板,是电子工业的重要部件之一.几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件,为了它们之间的电气互连，都要使用印制板。
在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。
印制板的设计和制造质量直接影响到整个产品的质量和成本，甚至导致商业竞争的成败.一．印制电路在电子设备中提供如下功能：提供集成电路等各种电子元器件固定、装配的机械支撑。
实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘. 提供所要求的电气特性，如特性阻抗等。
为自动焊锡提供阻焊图形，为元件插装、检查、维修提供识别字符和图形。
二．有关印制板的一些基本术语如下: 在绝缘基材上，按预定设计，制成印制线路、印制元件或由两者结合而成的导电图形，称为印制电路。
在绝缘基材上,提供元、器件之间电气连接的导电图形，称为印制线路.它不包括印制元件. 印制电路或者印制线路的成品板称为印制电路板或者印制线路板，亦称印制板.印制板按照所用基材是刚性还是挠性可分成为两大类：刚性印制板和挠性印制板。
今年来已出现了刚性---—-挠性结合的印制板.按照导体图形的层数可以分为单面、双面和多层印制板. 导体图形的整个外表面与基材表面位于同一平面上的印制板，称为平面印板。
有关印制电路板的名词术语和定义，详见国家标准GB/T2036-94“印制电路术语”。
电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。
通信产品pcb基础知识
通信产品pcb基础知识PCB（Printed Circuit Board）是印刷电路板的英文缩写，是电子产品的重要组成部分，通信产品中也广泛应用。
下面将介绍通信产品PCB的基础知识。
1. PCB的概念和作用：PCB是一种支持和连接电子元器件的基板，它通过印刷方式在绝缘基板上布线，实现电子元器件的连接和固定。
在通信产品中，PCB起着支持元器件、传递信号和电力的作用，是通信产品的核心组件。
2. PCB的结构：PCB通常由基板、导线层、元器件、焊盘、焊脚等部分组成。
基板通常采用玻璃纤维、环氧树脂等绝缘材料制成，导线层用于连接各个元器件，焊盘用于连接元器件和电路板。
3. PCB的分类：根据用途和结构，PCB可以分为单层板、双层板和多层板。
单层板适用于简单电路，双层板适用于中等复杂电路，多层板适用于高密度和复杂电路。
4. PCB的设计：PCB的设计是通信产品开发的重要环节，需要考虑电路布局、元器件选型、导线设计、阻抗匹配等因素。
合理的PCB设计可以提高通信产品的性能和可靠性。
5. PCB的制造：PCB的制造包括设计、印刷、蚀刻、钻孔、焊接、组装等多个环节。
制造工艺的优劣直接影响PCB的质量和性能，通信产品的稳定性和可靠性取决于PCB的制造质量。
6. PCB的测试：PCB的测试是保证通信产品质量的重要环节，包括电气测试、可靠性测试、环境测试等。
通过测试可以验证PCB的性能和可靠性，提高通信产品的质量和竞争力。
总的来说，通信产品PCB的基础知识包括PCB的概念和作用、结构、分类、设计、制造和测试等方面。
了解和掌握这些知识对于开发和生产高质量的通信产品至关重要。
希望以上内容能够帮助您更深入地了解通信产品PCB的基础知识。
PCB设计基础知识(PPT76页)
6. 集成运放: 原理图用名OP-07, 741, 常用封装为 DIP8
NE5534等
7. 电源稳压器：
78系列: 7805, 7806, 7809, 7812, 7815, 7818 79系列: 7905, 7906, 7909, 7912, 7915, 7918
两种封装形式:
8. 石英晶体： 原理图名称XTAL1… 封装名 XTAL1
(2)单层、双层和多层印刷电路版
单层PCB上只有一面有铜模，只能在该面布线； 双层PCB的正反两面都可以进行布线和放置元件； 多层PCB除了正反两面之外，还有中间层(实际布线层)
和电源层及接地层。
单层和双层PCB比较常用，多层PCB用在VLSIC 的装配上，例如微机的主板。生成多层板时，先将 组成各个分层的单面板按设计要求生成出来，再将 各个分层的单面板压合在一起，然后打孔及孔金属 化，通过金属化孔将各层连接起来。
安装位置等；
➟手工调整 ➟存盘及打印输出
3.3 PCB自动布局和布线
——新建PCB文件（方法一）
挂接器件库
挂接器件库
3.3 PCB自动布局和布线
——新建PCB文件（方法二）
3.3 PCB自动放布置局有关和制信布作号及线层中－的参顶层数To设p和置底
装配信息，如层尺B寸ot内tom部主电要源用和于接放地置层元
3. 丝印层 Overlay, Top Overlay 在印 PC制B上在放元置件元面件上库的中一的种元不件导时电，的其图管形脚；的有封时装
形状焊会接自面动上放也到可丝印印丝上印。层，如即果B在otPtCoBm的O两ve面rl放ay置 元件主，要需用要于将绘两制个器丝件印外层形都轮打廓开和。符元号件，序标号注必元须件 标注的在安丝装印位层置，否(绝则缘可白能色引涂起料不)必要的电气连接。
《PCB基础知识》课件
PCB的材料
PCB的常用材料
常用的PCB材料包括FR4、铝基板、陶瓷基板等。
PCB材料的特性与适用场景
不同的PCB材料具有不同的导电性、热传导性、阻燃性等特性，适用于不同的场景。
PCB制造的基本工艺
PCB制造的基本工艺包括图形化、光刻、蚀刻、钻孔、电镀等。
PCB的案例分析
PCB的行业应用案例分析
通过分析行业应用案例，了解PCB在不同领域的具体应用。
PCB的创新技术案例分析
探讨PCB领域的创新技术与应用，展示未来的发展趋势。
PCB的以人为本设计案例分析
从用户体验角度，分析以人为本的PCB设计案例，提升产品的易用性和可靠性。
结束语
PCB基础知识的总结
PCB的设计基础
PCB设计流程
PCB设计流程包括需求分析、电路设计、布局设计、走线设计和最终验证等阶段。
PCB设计软件介绍
常用的PCB设计软件包括Altium Designer、Cadence Allegro等。
PCB设计规范
PCB设计应遵循一定的规范，包括电路布局、引脚分布、走线规则等。
PCB的制造工艺
PCB广泛应用于电子设备、通信设备、汽车电子、医疗设备等领域。
PCB的种类
常见的PCB种类包括单面板、双面板、多层板、刚性板和柔性板等。
PCB的结构
PCB的组成部分
PCB由电路层、基底材料、连接线路、元件焊盘等组成。
PCB的层次结构
PCB的层次结构包括背板、内层、外层和覆盖层等。
PCB的布局设计原则
《PCB基础知识》PPT课 件
本PPT课件将介绍PCB的基础知识，包括PCB的定义、应用场景、结构、材 料、设计基础、制造工艺、质量控制、应用与发展等内容。
pcb面试基础知识
PCB面试基础知识概述在进行PCB（Printed Circuit Board，印刷电路板）面试时，熟悉基础知识是至关重要的。
本文将介绍一些与PCB设计相关的基础知识，旨在帮助读者在面试中更好地展示自己的实力。
PCB的定义和作用PCB是一种用于电子元件的支持、连接和固定的基板。
它通过导电通路将电子元件连接在一起，同时提供机械支撑和固定，起到电气、热学和机械的作用。
PCB设计流程PCB设计通常分为以下几个步骤：1.确定需求和功能：了解设计需求，明确功能要求和性能参数。
2.原理图设计：根据功能需求绘制原理图，确定电路连接关系。
3.元器件选型和布局：根据原理图选择合适的元器件，并进行布局。
4.连接和布线：根据元器件布局进行连线和布线，确保信号传输和电源供应的稳定性。
5.设计验证：通过仿真和测试验证设计的性能和可靠性。
6.PCB制造：将设计好的PCB文件发送给PCB制造商进行生产。
7.元器件焊接：将元器件焊接到PCB上。
8.测试和调试：对制造好的PCB进行功能测试和调试。
PCB设计要点在PCB设计过程中，有一些要点需要注意：1.尽量减少信号干扰：合理布局和布线，避免信号线之间的干扰。
例如，将模拟和数字信号分开布局，减少互相干扰的可能性。
2.优化电源线路：保证电源线的稳定性和噪声抑制能力，避免电源噪声对电路性能的影响。
3.合理选择元器件：根据设计需求选择合适的元器件，并考虑其性能参数和尺寸等因素。
4.注意热管理：对于功耗较高的元件，需要做好散热设计，以保证电路的长期稳定运行。
5.注意信号完整性：对于高速信号或时序要求严格的信号，需要考虑信号完整性，避免信号失真或时序偏移。
常用PCB设计软件在PCB设计过程中，常用的软件有：•Altium Designer：功能强大，操作简便，在市场上被广泛使用。
•Eagle：开源软件，适合小型项目，对于学习和个人项目较为方便。
•KiCad：免费开源软件，功能和性能与商业软件相当。
PCB板基础知识
PCB板基础知识、布局原则、布线技巧、设计规则PCB板基础知识一、PCB板的元素1、工作层面对于印制电路板来说，工作层面可以分为6大类，信号层（signal layer）内部电源/接地层（internal plane layer）机械层（mechanical layer）主要用来放置物理边界和放置尺寸标注等信息，起到相应的提示作用。
EDA软件可以提供16层的机械层。
防护层（mask layer）包括锡膏层和阻焊层两大类。
锡膏层主要用于将表面贴元器件粘贴在PCB上，阻焊层用于防止焊锡镀在不应该焊接的地方。
丝印层（silkscreen layer）在PCB板的TOP和BOTTOM层表面绘制元器件的外观轮廓和放置字符串等。
例如元器件的标识、标称值等以及放置厂家标志，生产日期等。
同时也是印制电路板上用来焊接元器件位置的依据，作用是使PCB板具有可读性，便于电路的安装和维修。
其他工作层（other layer）禁止布线层 Keep Out Layer钻孔导引层 drill guide layer钻孔图层 drill drawing layer复合层 multi-layer2、元器件封装是实际元器件焊接到PCB板时的焊接位置与焊接形状，包括了实际元器件的外形尺寸，所占空间位置，各管脚之间的间距等。
元器件封装是一个空间的功能，对于不同的元器件可以有相同的封装，同样相同功能的元器件可以有不同的封装。
因此在制作PCB板时必须同时知道元器件的名称和封装形式。
（1）元器件封装分类通孔式元器件封装（THT，through hole technology）表面贴元件封装（SMT Surface mounted technology ）另一种常用的分类方法是从封装外形分类： SIP单列直插封装DIP双列直插封装PLCC塑料引线芯片载体封装PQFP塑料四方扁平封装SOP 小尺寸封装TSOP薄型小尺寸封装PPGA 塑料针状栅格阵列封装PBGA 塑料球栅阵列封装CSP 芯片级封装(2) 元器件封装编号编号原则：元器件类型+引脚距离（或引脚数）+元器件外形尺寸例如 AXIAL-0.3 DIP14 RAD0.1 RB7.6-15 等。
PCB印刷电路板的基础知识
PCB印刷电路板的基础知识PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的电路基板。
PCB的主要作用是连接电子元件，使之按照设计布局形成电路，从而实现产品的功能。
PCB作为电路基础，其制作与设计显得尤为重要。
下面将介绍PCB印刷电路板的基础知识。
一、PCB的基本组成PCB的主要组成部分包括：1.基板：PCB的主体部分，也是电路制作的基础，通常采用玻璃纤维布层基材（FR-4），也有用聚酰亚胺材料（PI）的情况。
它主要有两面，一面是铜层，其它面或表面（Overcoat）。
2.导线：是PCB的重要组成部分。
铜箔被刻化为所需要的导线形状，连接到设备电子元件上。
3.焊盘：焊接所需的金属制片，主要是连接电子元件和PCB的桥梁。
4.连接板：PCB上稳定焊点，连接线路板和电子元件，为电子元件与PCB的连接以及线路板间连接贡献。
5.印刷油墨层：是特殊化学成分的油墨，覆盖在PCB上，进行标记和保护金属表面，防止不需要照明的PCB被腐蚀化。
在整个PCB制作过程中，以上组成部分协同工作，协同完成电子设备端口和功能点的连接。
二、PCB的板面类型PCB板面有单面板、双面板、多层板，以及带有不同类型电路元器件的特殊板等常见类型。
1.单面板：单面板只有一面铜箔，大大简化了PCB的加工难度。
单面板通常用于一些较为简单的电子元件的制作，如无源电路，它的成本较低，制作简单，运用广泛。
2.双面板：双面板具有两面铜箔，使得元器件更加紧密地集成在一起，从而节省了空间，提高了PCB设备的容量。
通常双面板连接电子元件会更加有序，电路布局更加紧凑，可以恰当降低电路的串扰和干扰。
3.多层板：多层板是一种比单双面板更复杂的电路板，由多个铜箔层依次交替层叠形成。
多层板通常被用于高端电子设备的制作，比如汽车电子仪器、工业机械等领域，它比双面板的容量更大，电路接口更加多样，且性能稳定。
三、PCB板面制作PCB板面制作主要包括光阻覆盖、化学腐蚀、钻孔、镀铜、喷錫等步骤。
PCB基础知识专题知识课件
PCB应知应会培训教材
3) 曝光
内层曝光机
关键物料：
A、银盐片（黑片）
B、曝光灯（功率7/8KW）
关键控制：
对位精度：人工对位：±3mil
CCD对位：± 1.5mil
解 析 度：3mil
曝光能量：7-9级（21级曝光尺
方式）
PCB应知应会培训教材
3) 曝光
内层曝光机
曝光能量均匀性（曝光能量min/max）
光反射旳不同原理，找出
缺陷产生旳位置。
测试项目：缺陷板测试。
关键设备：AOI、VRS
关键物料：/
关键控制：基准参数
PCB应知应会培训教材
层压：利用半固片将导电图形在高温、高压下粘合起来，形成多层
图形旳PCB。
1) 棕化
.作用：在铜面生成一层有机铜氧
化层，确保后续压合时芯板与PP
旳结合力。
.工作原理：化学氧化络合反应
寸稳定性。
关键控制：不同板材焗
板参数区别，焗板时间，
焗板温度、叠层厚度。
PCB应知应会培训教材
基板分类
基板按TG类型分类：一般TG(≤140℃)，中
TG(150℃), 高TG(≥170℃)。
基板按材料种类分类：CEM、FR-4、无卤素
等
TG值定义：玻璃转化温度，可了解为材料
开始软化如玻璃熔融状态下旳温度点。
一边尺寸（37、41、43inch）为经向，
确保多层板旳PP与基板旳经向、纬向
一致是控制涨缩、翘曲旳首要条件。
常见铜箔厚度：1/3OZ—12um,1/2OZ—
17.5um,1OZ—35um, 2OZ—70ｕｍ。
PCB基础知识培训
PCB基础知识培训一、什么是PCB？PCB是Printed Circuit Board的缩写，中文名称为印刷电路板。
它是一种用于支持和连接电子元器件的基质。
PCB通常由导电路径和绝缘层组成，可以简化电路设计、提高可靠性，并实现最佳性能。
二、PCB的结构1. PCB的主要构成部分PCB主要由以下几部分组成： - 基材（Substrate）：通常由玻璃纤维、环氧树脂或聚酰亚胺等材料制成。
- 导电层（Conductive Layer）：通过印刷方式在基材表面形成导电路径，用于连接组件。
- 钻孔（Vias）：用于在不同层之间实现电连接。
- 阻焊层和喷锡层（Soldermask and Silkscreen）：用于防止焊接时出现短路，并在PCB表面标记元器件的位置和极性。
2. PCB的类型PCB根据层数可以分为单层PCB、双层PCB和多层PCB，根据板材材料可以分为FR-4（玻璃纤维）、金属基板、柔性PCB等。
三、PCB的制造工艺1. 印制工艺PCB的印制工艺主要包括以下几个步骤： 1. 基材预处理：清洗基材表面，去除污垢。
2. 涂布光敏剂：在基材表面形成感光层。
3. 曝光：通过光刻方式将电路图案转移到感光层。
4. 除涂剂：去除未曝光的部分光敏剂。
5. 蚀刻：用化学溶液去除导电层之外的无效导电层。
6. 阻焊和喷锡：涂布阻焊和喷锡层，形成焊接和标记层。
2. 焊接工艺PCB的焊接工艺包括表面组装技术和插件焊接技术。
常见的表面组装技术有贴片式元件焊接和波峰焊接，插件焊接技术则适用于大型元件的焊接。
四、PCB设计原则1. 电路原理图设计在PCB设计之前，首先要进行电路原理图设计，将电路连接关系和元件位置规划好。
2. PCB布线原则•信号分布：将高速信号、低速信号和电源信号分开布线。
•阻抗控制：对于高速数字信号或高频模拟信号，要注意阻抗匹配。
•减少串扰：尽量避免信号线与干扰源的交叉。
3. 元件布局原则•元件分布：根据信号链路的逻辑关系和电源分布，合理摆放元件位置。
PCB基础知识单选题100道及答案解析
PCB基础知识单选题100道及答案解析1. PCB 是指（）A. 印刷电路板B. 可编程控制器C. 个人计算机D. 程序控制块答案：A解析：PCB 是Printed Circuit Board 的缩写，即印刷电路板。
2. 以下哪种材料常用于PCB 的基板（）A. 玻璃B. 陶瓷C. 塑料D. 纤维板答案：B解析：陶瓷是常用于PCB 基板的材料之一，具有良好的性能。
3. PCB 设计中，布线的基本原则是（）A. 越短越好B. 越长越好C. 随意布线D. 尽量弯曲答案：A解析：布线越短，信号传输的质量和稳定性越好。
4. 在PCB 制造过程中，用于蚀刻铜箔的化学物质通常是（）A. 盐酸B. 硫酸C. 氯化铁D. 硝酸答案：C解析：氯化铁常用于蚀刻PCB 上的铜箔。
5. PCB 上的阻焊层的主要作用是（）A. 增加电阻B. 防止短路C. 美观D. 提高散热答案：B解析：阻焊层可防止相邻线路之间短路。
6. 多层PCB 中，用于连接不同层线路的结构称为（）A. 过孔B. 盲孔C. 埋孔D. 以上都是答案：D解析：过孔、盲孔和埋孔都可用于连接多层PCB 中的不同层线路。
7. 以下哪种PCB 层数较为常见（）A. 2 层B. 4 层C. 8 层D. 16 层答案：A解析：2 层PCB 在很多简单的电子设备中较为常见。
8. PCB 上的丝印层主要用于（）A. 标注元件符号和编号B. 增加线路宽度C. 提高绝缘性能D. 降低电阻答案：A解析：丝印层用于标注元件的符号和编号，方便安装和维修。
9. 决定PCB 性能的关键因素是（）A. 板材质量B. 布线方式C. 元件布局D. 以上都是答案：D解析：板材质量、布线方式和元件布局都会对PCB 的性能产生重要影响。
10. PCB 制造中，常用的钻孔直径通常在（）范围内A. 0.1mm - 0.5mmB. 0.5mm - 3mmC. 3mm - 6mmD. 6mm - 10mm答案：B解析：0.5mm - 3mm 是PCB 制造中常用的钻孔直径范围。
PCB板基本知识
PCB板基本知识PCB制板基础知识⼀、PCB概念PCB（PrintedCircuitBoard），中⽂名称为印制电路板，⼜称印刷电路板、印刷线路板，是重要的电⼦部件，是电⼦元器件的⽀撑体，是电⼦元器件电⽓连接的提供者。
由于它是采⽤电⼦印刷术制作的，故被称为“印刷”电路板。
⼆、PCB在各种电⼦设备中有如下功能：1. 提供集成电路等各种电⼦元器件固定、装配的机械⽀撑。
2. 实现集成电路等各种电⼦元器件之间的布线和电⽓连接（信号传输）或电绝缘。
提供所要求的电⽓特性，如特性阻抗等。
3. 为⾃动装配提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。
三、PCB技术发展概要从1903年⾄今,若以PCB组装技术的应⽤和发展⾓度来看,可分为三个阶段1 通孔插装技术(THT)阶段PCB1.⾦属化孔的作⽤：(1).电⽓互连---信号传输(2).⽀撑元器件---引脚尺⼨限制通孔尺⼨的缩⼩a.引脚的刚性b.⾃动化插装的要求2.提⾼密度的途径(1)减⼩器件孔的尺⼨，但受到元件引脚的刚性及插装精度的限制，孔径≥0.8mm(2)缩⼩线宽/间距：0.3mm—0.2mm—0.15mm—0.1mm(3)增加层数：单⾯—双⾯—4层—6层—8层—10层—12层—64层2 表⾯安装技术（SMT）阶段PCB1.导通孔的作⽤：仅起到电⽓互连的作⽤，孔径可以尽可能的⼩，堵上孔也可以。
2.提⾼密度的主要途径①.过孔尺⼨急剧减⼩：0.8mm—0.5mm—0.4mm—0.3mm—0.25mm②.过孔的结构发⽣本质变化：a.埋盲孔结构优点：提⾼布线密度1/3以上、减⼩PCB尺⼨或减少层数、提⾼可靠性、改善了特性阻抗控制，减⼩了串扰、噪声或失真（因线短，孔⼩）b.盘内孔（hole in pad）消除了中继孔及连线③薄型化：双⾯板：1.6mm—1.0mm—0.8mm—0.5mm④PCB平整度：a.概念：PCB板基板翘曲度和PCB板⾯上连接盘表⾯的共⾯性。
PCB设计必看的基础知识
PCB设计必看的基础知识PCB设计必看的基础知识作为在PCB行业领域的人士来说，PCB抄板，PCB设计基础知识必须得牢固掌握，以下就是PCB设计的一些基础知识希望对PCB设计的人士能有所帮助。
PCB印刷电路板（Printed circuit board，PCB）几乎会出现在每一种电子设备当中。
如果在某样设备中有电子零件，那么它们也都是镶在大小各异的PCB上。
除了固定各种小零件外，PCB的主要功能是提供上头各项零件的相互电气连接。
随着电子设备越来越复杂，需要的零件越来越多，PCB上头的线路与零件也越来越密集了。
标准的PCB设计长得就像这样。
裸板（上头没有零件）也常被称为「印刷线路板Printed Wiring Board（PWB）」。
板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。
在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。
这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接。
为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。
在最基本的PCB（单面板）上，零件都集中在其中一面，导线则都集中在另一面。
这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。
因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side）。
如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座（Socket）。
由于插座是直接焊在板子上的，零件可以任意的拆装。
下面看到的是ZIF（Zero Insertion Force，零拨插力式）插座，它可以让零件（这里指的是CPU）可以轻松插进插座，也可以拆下来。
插座旁的固定杆，可以在您插进零件后将其固定。
如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge con nector）。
PCB基础知识简介(PPT)
〔四〕黑氧化(yǎnghuà)/棕化工序
黑氧化(yǎnghuà)/棕化的作 用：
黑氧化前
黑氧化后
黑氧化或棕化工序的作用就是粗化铜外表，增大结 合(jiéhé)面积，增加外表结合(jiéhé)力。
第三十四页，共一百二十四页。
黑氧化(yǎnghuà)原理：
为什么会是黑色的？
第二十页，共一百二十四页。
〔二〕干菲林(fēi lín)、图形转移工序
1. 什么(shén me)是干菲林？
是一种感光材料，该材料遇到紫外光后发生聚合反响， 形成较为稳定的影像，不会在弱碱下溶解(róngjiě)，而未感光 局部遇弱碱溶解(róngjiě)。
PCB的制作就是利用该材料的这一特性，将客户的图形 资料，通过干菲林转移到板料上
磨板：
磨板的作用：粗化铜面，便于菲林附着在铜面上。 磨板的种类(zhǒnglèi)：化学磨板、物理磨板。
化学磨板工艺：
除油 水洗 微蚀 水洗 酸洗 水洗 热风干
以上关键步骤为微蚀段，原理是铜外表发生氧化 复原反响(fǎnxiǎng)，形成粗化的铜面。
第二十五页，共一百二十四页。
贴膜：
贴膜的作用(zuòyòng)：是将干膜贴在粗化的铜面上。
结合力不及黑化处理的外表。 两种工艺(gōngyì)的线拉力有较大差 异。
第三十八页，共一百二十四页。
〔五〕排压板(yā 工艺 bǎn)
工艺简介：压板(yā bǎn)就是用半固化片将外层铜箔与内层， 以及各内层与内层之间连结成为一个整体，成 为多层板。
第三十九页，共一百二十四页。
工艺原理：利用半固化片的特性，在一定(yīdìng)温度下融化，
第十八页，共一百二十四页。
PCB基础知识(完整版)
2
度
必
系
性
系
意
拌
念
度
/
必
性
/
、
意
P
P
/
山 皱系经炸
D缺 Dr陷ll
序
2
度
念
度
/
、
必
性
P膜电 Plat金部 膜镀roug镀 电ol金
序
2
度
2
溶
漏
炸
熔
普
念
度
山
必
山
PP膜电 Pan金l Plat金部 膜镀roug镀 电ol金
序
2
度 溶 漏 炸 熔
2
念
度
必器
/
性
序
2 度
必 性 意
念
度
必
性
山
意
拌
控
类焊F 类ut金r 焊ry F阻lm
炸精荷
山 山
山 山
皱系经炸
S层程 Sol部金r 程ask
序 2
度 必
性
意
拌
念
度
山
漏理溶
立溶置碳
必
皱炸
3
山、
Байду номын сангаас
/
4
/
拌
/
、
。
山 NG PQC
IPQC
山
PQC
OK
IPQC
C层程 Compon金nt 程ark
序
如
2
度
苏荷
,
系炸漏
如
膨
山山山
必 苏荷
苏荷
性
念
1
序
如
PCB的一些常用知识
PCB的一些常用知识什么是PCB？PCB（Printed Circuit Board）是一种印刷电路板，也称为电路板或印刷板。
它是一种通过电子设备上的导线和组件连接电子元件的载体。
PCB将电子元件固定在一个封装中，并提供导电通路以便信号传输和能量传输。
PCB的组成部分PCB由几个主要组成部分构成：1.基板：基板是PCB的主体，通常由绝缘材料如玻璃纤维强化石墨（FR-4）制成。
基板承载电子元件和导线。
2.电子元件：电子元件是PCB上的部件，包括电阻、电容、二极管、晶体管等。
3.导线：导线是连接电子元件的金属（通常是铜）线条，可以是单层或多层。
4.焊盘：焊盘是电子元件通过焊接连接到导线的区域。
5.焊接点：焊接点是焊接过程中电子元件和导线之间形成的接触点，用于传递信号和能量。
PCB设计流程PCB设计是将电路图转换成制造可用的PCB布局的过程。
下面是PCB设计的一般流程：1.收集需求：与电路工程师合作，了解设计要求和功能需求。
2.绘制原理图：使用电路设计软件（如Altium Designer或Cadence）绘制原理图，确定电路连接和元件布局。
3.布局设计：将原理图中的元件放置在PCB的物理空间中，以最优的方式连接元件。
4.走线设计：根据布局设计确定的位置，使用软件工具进行走线，将电路连接起来。
走线应遵循一定的规则，如电流回路、信号完整性等。
5.进行设计规则检查：使用设计软件进行设计规则检查（DRC），以确保设计符合规范和标准。
6.生成Gerber文件：将最终的PCB设计转换为Gerber文件，这是一种通用的PCB制造文件格式。
7.PCB制造：将Gerber文件发送给PCB制造商以制造PCB 板。
8.组装元件：在PCB板上安装电子元件，并进行焊接。
9.测试和验证：对PCB进行测试和验证，确保其功能正常。
常用的PCB制造工艺PCB制造涉及多种工艺，其中一些常用的包括：1.印刷透镜图（LPI）：LPI工艺使用荧光材料作为光刻层，通过UV曝光和化学处理形成图案。
pcb的一些知识
pcb的一些知识
PCB，即印制电路板，也称为印刷电路板或印刷线路板，是电子设备中重要的组成部分。
以下是关于PCB的一些基础知识：
1. 组成和制作：PCB主要由绝缘的基板、导电线路和电子元器件组成。
基板提供了一个平稳的工作平面，而导电线路则负责传输信号和电流。
PCB的制作通常采用电子印刷术，即在基板上涂覆一层薄薄的铜，然后通过设计和图案将铜蚀刻掉，只留下所需的导电线路。
2. 功能：PCB在各种电子设备中起着至关重要的作用。
它为电子元器件提供了支撑和连接，使得它们可以稳定地工作。
此外，PCB还可以实现信号的传输、分配、转换等功能，确保电子设备正常、高效地运行。
3. 类型：根据不同的分类标准，PCB有多种类型。
例如，根据导电线路的层数，可以分为单面板、双面板和多层板。
此外，还有柔性电路板、刚挠结合板等特殊类型的PCB。
4. 设计：PCB的设计是制作过程中的关键环节。
设计师需要考虑到各种因素，如电路的布局、元器件的排列、导线的宽度和间距等。
为了确保PCB 的性能和可靠性，设计师需要遵循一定的设计规则和规范。
5. 制造流程：PCB的制造流程包括裁板、钻孔、内层线路制作、压合、外层线路制作、检测等步骤。
在这个过程中，每个步骤都有严格的质量控制，以确保最终产品的质量和可靠性。
6. 应用：PCB广泛应用于各种电子设备中，如通信设备、计算机、消费电子产品等。
可以说，在现代电子设备中，几乎所有的电路板都是采用PCB 技术制作的。
总之，PCB是电子设备中不可或缺的一部分，其质量和性能对整个设备的性能和可靠性产生直接影响。
PCB基础知识培训教材70张课件
实物组图
开料机
开料后待磨边的板
磨边机
清洗后的板
洗板机
磨边机及圆角机
2、内层图形
将开料后的芯板，经前处理微蚀粗化
铜面后，进行压干膜或印刷湿膜处理，然 后将涂覆感光层的芯板用生产菲林对位曝 光，使需要的线路部分的感光层发生聚合 交联反应，经过弱碱显影时保留下来，将 未反应的感光层经显影液溶解掉露出铜面， 再经过酸性蚀刻将露铜的部份蚀刻掉，使 感光层覆盖区域的铜保留下来而形成线路 图形。此过程为菲林图形转移到芯板图形 的过程，又称之为图形转移。
待喷锡板
磨板
喷锡 喷锡板
13、成型
• A、原理： • 将资料（锣带）输入数控铣床，把拼版
后的PNL板分割（锣板）成客户所需要 的外型尺寸。 • B、生产流程： • 钻定位孔 上板 输入资料 锣板 清洗成品板 下工序
实物组图
待开V型槽板
开V型槽
PNL锣到SET
洗板
辅助生产边框
锣后的板
14、电测试
实物组图（1）
打孔机
棕化线
棕化后的内层板
熔合后的板
叠板
叠板
实物组图（2）
盖铜箔 冷压机
压钢板 进热压机
放牛皮纸 压大钢板
实物组图（3）
计算机指令
烤箱
磨钢板
压合后的板
4、钻孔的原理：
• 利用钻机上的钻咀在高转速和落转速情 况下，在线路板上钻成所需的孔。
• 生产工艺流程：
• 来板 钻孔 披峰
钻定位孔 首板检查 下工序
• 阻焊的作用： 1、美观 2、保护 3、绝缘 4、防焊 5、耐酸碱 • 生产流程：
磨板 丝印阻焊 预烤 曝光 PQC检查 后固化 下工序
PCB基础知识培训
PCB基础知识培训PCB（Printed Circuit Board）是印刷电路板的缩写，是电子产品中不可或缺的一部分。
它是用作支持和连接电子元件的基础，同时也是电路的物理支撑。
以下是一些关于PCB基础知识的培训内容：1. PCB的基本结构PCB通常由一层或多层的基板组成，基板上镀有铜，形成了电路连接的铜箔。
通常，PCB 的设计分为内层和外层两个部分。
内层电路通过通孔连接，外层电路则通过焊接连接。
2. PCB的材料PCB的主要材料包括基板、铜箔、绝缘材料和防护材料。
这些材料的选择将影响PCB的性能和特性，比如耐热性、耐腐蚀性、介电常数等。
3. PCB的制造工艺PCB的制造工艺包括原料准备、图纸设计、印刷制版、制程加工等。
此外，还需要进行表面处理、组装检测等步骤，以确保PCB的质量和可靠性。
4. PCB的元件安装技术PCB上的元件安装包括表面贴装技术（SMT）和插件安装技术（THT）。
SMT通常应用于小型元件的精确安装，THT则适用于大型元件或联接器的安装。
5. PCB的设计规范PCB的设计规范包括了元件布局、走线设计、功耗分布、散热设计等。
设计规范的贯彻执行将直接影响到PCB的电性能和可靠性。
以上就是关于PCB基础知识的培训内容，PCB的设计和制造是一个复杂的工程，需要耐心和细心的操作。
希望大家在日常工作中能够加强学习，提高自身技术水平。
PCB是电子产品中不可或缺的一部分，它的质量和性能直接影响到整个电子产品的稳定性和可靠性。
因此，对于电子工程师和制造商来说，掌握PCB的基础知识是非常重要的。
接下来我们将继续深入了解PCB的相关内容。
6. PCB的层次结构PCB可以由单层、双层、多层板组成。
不同层数的PCB适用于不同的应用场景。
例如，双层板通常用于一般的电子产品，而多层板则常用于高端的通讯设备和计算机系统中。
7. PCB的特殊工艺在某些特殊应用场景下，需要采用特殊的PCB工艺，比如柔性PCB、刚性-柔性PCB等。
