屋面排水与坡度设计

防水涂料宜用结构找坡。需用材料找坡时，可用轻质材料或保温层找坡。

(1)平屋面结构找坡宜为3％，与卷材防水相同。屋面坡度大于25％时，不宜采用沥青类防水涂料、流平性大的涂料及成膜时间过长的涂料。

(2)游泳池等其他工程排水坡度按规定要求设计。

(3)屋面防水工程中的天沟、檐沟纵向坡度、沟底水落差等要求，与卷材防水相同。

(4)屋面水落管内径宜不小于100mm，l根水落管的最大汇水面积宜小于200m2。

水落管离墙面不应小于20mm，其排水口距散水坡的高度不应大于200mm。水落管应用管箍与墙面固定。接头的承插长度不应小于40mm。水落管经过的带形线脚、檐口线等墙面突出部位宜用直管，并应预留缺口或孔洞。如必须采用弯管绕过时，弯管的接合角应为钝角。

(5)高低跨屋面间排水(包括无组织和有组织排水)要求，与防水卷材相同。

简介：为了迅速排除屋面雨水，需进行周密的排水设计。本文内容包括：选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。

关键字：屋顶,排水设计，屋面排水，施工方案

[1][2]

为了迅速排除屋面雨水，需进行周密的排水设计，其内容包括：选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。

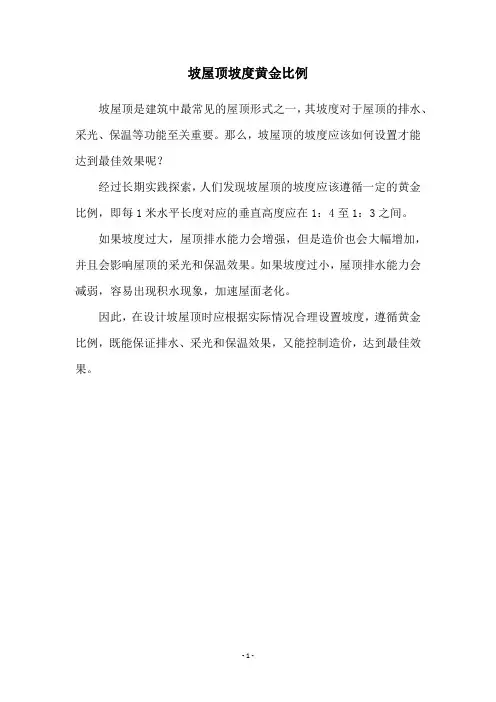

6.2.1 屋顶坡度选择

一、屋顶排水坡度的表示方法

常用的坡度表示方法有角度法、斜率法和百分比法。坡屋顶多采用斜率法，平屋顶多采用百分比法，角度法应用较少。

二、影响屋顶坡度的因素

1、屋面防水材料与排水坡度的关系

防水材料如尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因而屋面应有较大的排水坡度，以便将屋面积水迅速排除。如果屋面的防水材料覆盖面积大，接缝少而且严密，屋面的排水坡度就可以小一些。

2、降雨量大小与坡度的关系

降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适当加大；反之，屋顶排水坡度则宜小一些。

三、屋顶坡度的形成方法

1、材料找坡

材料找坡是指屋顶坡度由垫坡材料形成，一般用于坡向长度较小的屋面。为了减轻屋面荷载，应选用轻质材料找坡，如水泥炉渣、石灰炉渣等。找坡层的厚度最薄处不小于20mm 。平屋顶材料找坡的坡度宜为2%。

2、结构找坡

结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为3％。

材料找坡的屋面板可以水平放置，天棚面平整，但材料找坡增加屋面荷载，材料和人工消耗较多；结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但天棚顶倾斜，室内空间不够规整。这两种方法在工程实践中均有广泛的运用。

[屋顶坡度的形成见下图]

屋顶坡度的形成

6.2.2 屋顶排水方式

一、排水方式

1、无组织排水

无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，因为不用天沟、雨水管等导流雨水，故又称自由落水。主要适用于少雨地区或一般低层建筑，相邻屋面高差小于4m；不宜用于临街建筑和较高的建筑。

2、有组织排水

有组织排水是指雨水经由天沟、雨水管等排水装置被引导至地面或地下管沟的一种排水方式。在建筑工程中应用广泛。

二、排水方式选择

确定屋顶排水方式应根据气候条件、建筑物的高度、质量等级、使用性质、屋顶面积大小等因素加以综合考虑。

三、有组织排水方案

在工程实践中，由于具体条件的千变万化，可能出现各式各样的有组织排水方案。现按外排水、内排水、内外排水三种情况归纳成9种不同的排水方案：[有组织排水方案见下图]

有组织排水方案

1、外排水方案

外排水是指雨水管装设在室外的一种排水方案，其优点是雨水管不妨碍室内空间使用和美观，构造简单，因而被广泛采用。外排水方案可归纳成以下几种。

（1）挑檐沟外排水

（2）女儿墙外排水

（3）女儿墙挑檐沟外排水

（4）长天沟外排水

（5）暗管外排水

明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假柱或空心墙中。假柱可以处理成建筑立面上的竖线条。

2、内排水

外排水构造简单，雨水管不占用室内空间，故在南方应优先采用。但在有些情况下采用外排水并不恰当。例如在高层建筑中就是如此，因维修室外雨水管既不方便，更不安全。又如在严寒地区也不适宜用外排水，因室外的雨水管有可能使雨水结冻，而处于室内的雨水管则不会发生这种情况。

（1）中间天沟内排水

当房屋宽度较大时，可在房屋中间设一纵向天沟形成内排水，这种方案特别适用于内廊式多层或高层建筑。雨水管可布置在走廊内，不影响走廊两旁的房间。

（2）高低跨内排水

高低跨双坡屋顶在两跨交界处也常常需要设置内天沟来汇集低跨屋面的雨水，高低跨可共用一根雨水管。

6.2.3 屋顶排水组织设计

屋顶排水组织设计的主要任务是将屋面划分成若干排水区，分别将雨水引向雨水管，做到排水线路简捷、雨水口负荷均匀、排水顺畅、避免屋顶积水而引起渗漏。一般按下列步骤进行：

一、确定排水坡面的数目（分坡）

一般情况下，临街建筑平屋顶屋面宽度小于12m时，可采用单坡排水；其宽度大于12m 时，宜采用双坡排水。坡屋顶应结合建筑造型要求选择单坡、双坡或四坡排水。

二、划分排水区

划分排水区的目的在于合理地布置水落管。排水区的面积是指屋面水平投影的面积，每一根水落管的屋面最大汇水面积不宜大于200m2。雨水口的间距在18~24m。

三、确定天沟所用材料和断面形式及尺寸

天沟即屋面上的排水沟，位于檐口部位时又称檐沟。设置天沟的目的是汇集屋面雨水，并将屋面雨水有组织地迅速排除。天沟根据屋顶类型的不同有多种做法。如坡屋顶中可用钢筋混凝土、镀锌铁皮、石棉水泥等材料做成槽形或三角形天沟。平屋顶的天沟一般用钢筋混凝土制作，当采用女儿墙外排水方案时，可利用倾斜的屋面与垂直的墙面构成三角形天沟[见平屋顶女儿墙外排水三角形天沟图]；当采用檐沟外排水方案时，通常用专用的槽形板做成矩形天沟[见平屋顶檐沟外排水矩形天沟图]。

详情请参考附件！！

屋面排水方式及排水坡度应如何确定？

一、排水方式

屋面排水方式可分为无组织排水和有组织排水两大类。

无组织排水是使雨水顺屋坡流向屋檐，然后自由泻落到地面，因此也称自由落水。

有组织排水是通过屋面上的天沟、雨水斗、雨水管等有组织地将雨水疏导到散水坡、雨水明沟或雨水管网。

二、排水坡度

屋面排水坡度与防水材料、屋盖构造、屋架型式、地区降雨量等都有密切关系。我国厂房常用屋面防水方式有卷材防水、构件自防水和刚性防水等数种。

不同防水材料的屋面排水坡度可见下表：

防水类型

卷材防水

构件自防水

嵌缝式

F 板

槽瓦

石棉瓦等

选择范围

1:4～1:50

1:4～1:10

1:3～1:8

1:2.5～1:5

1:2～1:5

常用坡度

1:5～1:10

1:5～1:8

1:4～1:5

1:3～1:4

1:2.5～1:4

屋面排水是按照当地情况，根据不同的暴雨强度公式进行计算的。算出流量，再根据流量得出需要多少雨水管和管径。

这是有算法的。可以看看给排水的专业书籍。

屋面排水设计规范屋面排水系统

屋面排水设计规范屋面排水系统屋面排水是指通过屋面的导水装置，将屋面的雨、雪水迅速排出，避免产生屋面积水的措施。是为了使降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内形成积水及时排除室外，避免造成积水四处溢流或屋面漏水而影响人们的生活和生产活动。为了能够使积水迅速排除屋面，进行周密的排水设计是必要的。一、屋面排水设计规范屋面排水设计的主要任务首先

将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。具体步骤：(1)确定屋面坡度的形成方法和坡度大小;(2)选择排水方式，划分排水区域;(3)确定天沟的断面形式及尺寸;(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200平方米的屋面雨水。水专业规范，每根落水管可排除约250平米的屋面汇水面积(汇水面积含屋面的墙面面积)。二、屋面排水系统1.屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形)、屋面有天窗等设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用内排水。内排水系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成2.屋面雨水系统按照屋面的排水条件分为：檐沟排水、天沟排水檐沟外排水由檐沟和敷设在建筑物外墙的立管组成。降落到屋面的雨水沿屋面集流到檐沟，然后流入隔一定距
