屋面排水与节点设计说明
TH-SJ-W003-03-2011给排水施工图设计深度规定(住宅篇)
给排水专业施工图设计阶段图纸绘制深度规定（住宅篇）本规定适用于住宅小区给排水专业室内外施工图设计，目的是为了统一本专业施工图设计说明的格式及图纸的设计深度。
在施工图设计阶段，给水排水专业设计文件应包括图纸目录、施工图设计说明、主要设备表、设计图纸、计算书。
建筑单体：一、图纸目录：先列新绘制图纸，后列选用的标准图或重复利用图。
二、设计施工说明：1．设计说明：1.1设计依据简述，包括补充施工图阶段需要变更初设设计的内容及原因；1.2本工程及子项简介1.3给排水、消防系统等分系统介绍各个系统概况及原理，包括生活泵房、消防泵房等主要设备用房的位置及其主要的技术指标（如最高日用水量，最大时用水量，最高日排水量，最大时热水用水量，耗热量，循环冷却水量，各消防系统的设计参数及消防总用水量等）及控制方法；2．施工说明：2.1设备、阀门、管材等要求；2.2接口、管件、坡度、保温、试压、冲洗验收等要求；2.3管道防火措施、留洞套管及伸缩节等要求。
2.4凡不能用图示表达的施工要求；3.图例4.主要设备材料表按子项分别列出主要设备的名称、型号、规格（参数）、数量、备注使用运转说明。
5.有特殊需要说明的可分别列在有关图纸上。
三、建筑给水排水图纸1．平面图1.1绘出给水排水、消防给水、雨水管道布置平面图、立管位置及编号，平面图中各类管线应将各自的管道标识表示出来；绘出地下层、底层平面应注明引入管、排出管等与建筑物的定位尺寸及管径；绘出管道穿建筑外墙的防水套管形式及穿内部剪力墙的套管形式、套管图例及标注说明表；绘出管道穿楼板留洞（洞口尺寸大于300×300）、留洞图例及标注说明；一层平面图中需有指北针等；1.2当采用展开系统原理图时，应在平面图中标注管道管径、标高（给水管安装高度变化处，应在变化处用符号表示清楚，并分别标出标高；排水横管应标注管道起点或终点标高及穿墙设置套管处标高），管道密集处应在该平面图中画横断面图将管道布置定位表示清楚；1.3各楼层建筑平面应有标高，如卫生间及设备间地面有降板、平面标高有不同时，应另加注；各层应表示灭火器放置地点；典型楼层核心筒水管井应补充放大图；1.4若管道种类较多，在一张图纸上表示不清楚时，可分别绘制给排水平面图和消防给水平面图；1.5对于给排水设备及管道较多处，如泵房、水池，水箱间、热交换器站，饮水间、卫生间、水处理间、报警阀间、气体消防贮瓶间等，当上述平面不能交待清楚时，应绘出局部放大平面图。
坡屋面排水说明
哎，你知道吗？坡屋面排水这事儿，听起来好像挺简单的，不就是让雨水从屋顶上流下来嘛！但实际上啊，这里面可藏着不少学问和“小心机”呢，要是处理不好，你家屋顶可就要变成“水帘洞”啦！
想象一下，大雨倾盆而下，你家的坡屋面却像是个“吸水海绵”，雨水在上面滞留不前，这可咋整？别急，咱们得从设计开始，就给这雨水找个“出路”。
首先啊，坡屋面的坡度可是个关键。
你说这坡度，是不是越陡越好呢？嘿嘿，那可不一定哦！坡度太陡了，雨水是流得快，但你家屋顶的瓦片、防水材料可就要遭殃了，容易被冲刷得七零八落。
所以啊，坡度得适中，就像咱们吃饭一样，八分饱刚刚好。
然后啊，排水系统也得规划好。
你得想象自己是个“雨水指挥官”，给每一滴雨水都安排好“撤退路线”。
什么天沟啊、檐沟啊、排水管道啊，都得布置得井井有条，不能让雨水在屋顶上“迷路”。
还有啊，排水口的位置也很讲究。
你得找个“风水宝地”，让雨水能顺利地“跳”下去，而不是在屋顶上“徘徊”。
不然啊，你家屋顶可就要变成“积水潭”啦！
当然了，这排水系统可不是一成不变的。
你得定期给它“体检”，看看有没有什么“小毛病”，比如堵塞啊、破损啊之类的。
一旦发现，得赶紧“对症下药”，可别让小问题变成大问题哦！
所以啊，坡屋面排水这事儿啊，可不是咱们想象的那么简单。
它就像是个“智慧工程”，得用心设计、用心维护。
只有这样啊，你家屋顶才能在大雨中“泰然自若”，不会变成“水帘洞”啦！。
住宅建筑室内给水排水设计说明
住宅建筑室内给水排水设计说明一、工程概况1、建设地点：2、建筑功能：地上，地下3、总建筑面积：m2，其中地上m2，地下m24、居住总套数：套，其中：一室一厅套，二室一厅套，三室两厅套，四室两厅套；5、建筑层数及栋数：六层住宅栋，十八层住宅栋，三十层住宅栋6、建筑总高度： m7、高层建筑防火分类：类8、建筑耐火等级：级9、抗震设防烈度：七度。
10、人防设施：人防设施位于地下层11、人防类别：常6级、核6级、甲类平战结合人防地下室。
二、设计依据1、已批准的初步设计文件（详见建施总说明）；2、建设单位提供的有关资料和设计任务书（详见建施总说明）；3、本专业设计所采用的主要标准：《建筑给水排水设计规范》GB50015-2003（2009年版）《住宅建筑规范》GB50368-2005《住宅设计规范》GB50096-1999（2003年版）《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)《汽车库、修车库、停车场设计防火规范》GB50067-97《自动喷水灭火系统设计规范》 GB50084-2001(2005年版)《气体灭火系统设计规范》GB50370-2005《建筑灭火器配置设计规范》G50140-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《武汉城市圈低能耗居住建筑设计标准》DB42∕T559-20094、业主提供的市政给排水管网资料；（1）路敷设有DN供水干管，可以提供一个DN接管，最不利供水压力为MPa。
（2）市政排水为污水、雨水分流制；路敷设有DN水干管，编号的可供接口的污水检查井标高为m，接管管径为DN；路敷设有DN雨水干管，编号的可供接口的雨水检查井标高为m，接管管径为DN。
三、设计范围1、包括红线以内的室内生活给排水、生活热水、内排雨水、消防给水系统、气体灭火系统及建筑灭火器配置设计。
住宅设计要求与标准(给排水)

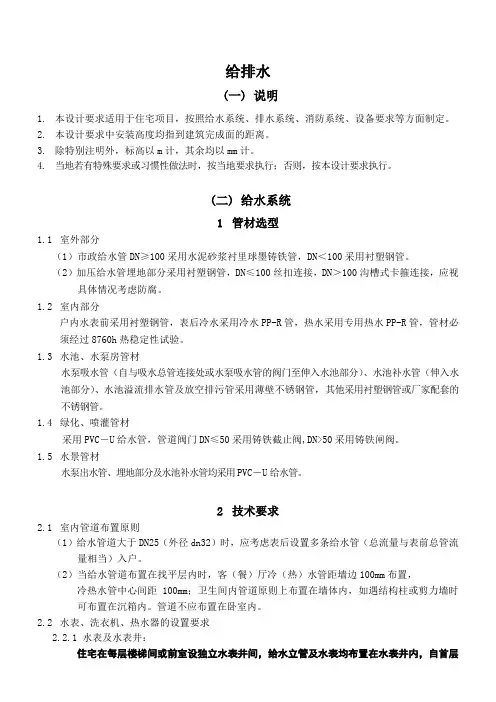

给排水(一) 说明1.本设计要求适用于住宅项目，按照给水系统、排水系统、消防系统、设备要求等方面制定。
2.本设计要求中安装高度均指到建筑完成面的距离。
3.除特别注明外，标高以m计，其余均以mm计。
4.当地若有特殊要求或习惯性做法时，按当地要求执行；否则，按本设计要求执行。
(二) 给水系统1管材选型1.1室外部分（1）市政给水管DN≥100采用水泥砂浆衬里球墨铸铁管，DN＜100采用衬塑钢管。
（2）加压给水管埋地部分采用衬塑钢管，DN≤100丝扣连接，DN＞100沟槽式卡箍连接，应视具体情况考虑防腐。
1.2室内部分户内水表前采用衬塑钢管，表后冷水采用冷水PP-R管，热水采用专用热水PP-R管，管材必须经过8760h热稳定性试验。
1.3水池、水泵房管材水泵吸水管（自与吸水总管连接处或水泵吸水管的阀门至伸入水池部分）、水池补水管（伸入水池部分）、水池溢流排水管及放空排污管采用薄壁不锈钢管，其他采用衬塑钢管或厂家配套的不锈钢管。
1.4绿化、喷灌管材采用PVC－U给水管，管道阀门DN≤50采用铸铁截止阀,DN>50采用铸铁闸阀。
1.5水景管材水泵出水管、埋地部分及水池补水管均采用PVC－U给水管。
2技术要求2.1室内管道布置原则（1）给水管道大于DN25（外径dn32）时，应考虑表后设置多条给水管（总流量与表前总管流量相当）入户。
（2）当给水管道布置在找平层内时，客（餐）厅冷（热）水管距墙边100mm布置，冷热水管中心间距100mm；卫生间内管道原则上布置在墙体内，如遇结构柱或剪力墙时可布置在沉箱内。
管道不应布置在卧室内。
2.2水表、洗衣机、热水器的设置要求2.2.1水表及水表井：住宅在每层楼梯间或前室设独立水表井间，给水立管及水表均布置在水表井内，自首层起每五层在水表井内设DN15清洁水龙头一个，每层水表井均设置排水地漏。
水表井尺寸按最小要求设置。
2.2.2洗衣机：生活阳台或卫生间设置洗衣机龙头，洗衣机龙头安装高度为1.20m。
P-001 室内给排水设计说明.dwg
屋面排水组织设计
屋面排水组织设计标题：屋面排水组织设计引言概述：屋面排水组织设计是建筑设计中非常重要的一环，它直接影响到建筑物的排水效果和屋面的使用寿命。
一个合理的屋面排水系统设计能够有效地避免积水和漏水问题，保护建筑物的结构和外墙。
本文将就屋面排水组织设计的相关内容进行详细介绍。
一、屋面类型和坡度的选择1.1 不同类型的屋面需要不同的排水设计方案，如平屋面、坡屋面、曲面屋面等。
1.2 在选择屋面类型时，需要考虑周围环境和建筑物功能，以确定最合适的排水设计。
1.3 坡度是影响屋面排水效果的重要因素，通常建议屋面坡度在2%至5%之间，以保证水能够顺利排出。
二、排水系统的设计2.1 排水系统包括屋面排水设备、排水管道和排水口等组成部分，需要综合考虑。
2.2 屋面排水设备通常包括排水口、排水管、防倒灌装置等，需要根据实际情况选择合适的设备。
2.3 排水管道的设计要考虑排水量、管道材质和施工方式等因素，以确保排水系统的畅通和稳定。
三、防水层的选择和施工3.1 防水层是保护屋面结构的重要层，必须选择质量可靠的防水材料。
3.2 防水层施工要符合相关标准和规范，确保完整性和密封性。
3.3 定期检查和维护防水层，及时修补损坏部分，以延长屋面的使用寿命。
四、雨水收集系统的设计4.1 雨水收集系统可以有效利用雨水资源，减轻城市排水压力。
4.2 雨水收集系统的设计要考虑收集面积、存储容量和利用方式等因素。
4.3 雨水收集系统与排水系统的结合设计，可以实现雨水的合理利用和排放。
五、绿色屋面的设计5.1 绿色屋面是一种环保的屋面设计方式，可以提高建筑物的节能性能。
5.2 绿色屋面的设计要考虑植被选择、排水系统和防水层的结合等因素。
5.3 绿色屋面设计可以改善城市热岛效应，提升建筑物的整体环境质量。
结论：屋面排水组织设计是建筑设计中不可忽视的重要环节，合理的排水系统设计可以有效保护建筑物结构，延长建筑物的使用寿命。
设计师在进行屋面排水组织设计时，应综合考虑屋面类型、排水系统、防水层、雨水收集系统和绿色屋面等因素，以确保设计的科学性和实用性。
建筑给排水设计规范GB5005200附条文说明详细版
....建筑给水排水设计规及关键技术应 用随着我国社会经济的快速发展，我国建筑技术水平得到快速提高，适应了社会经济 生活和生产对建筑产品的质量、标准的不断提高的要求。
近几年来，我国建筑通过 引进、消化吸收和自主开发、技术创新，开发的新技术和新设备已广泛应用于建筑 产品的各专业。
一些新的建筑思想和理念也在建筑工程设计的各专业中体现出来。
我国建筑给水排水技术在建筑技术的这种日新月异的发展中取得了巨大进步，在技 术的先进性、可靠性、安全性、经济性及宜用性等方面做了大量的探索研究，取得 了很多新的技术成果和设计新思想。
适应了建筑产品的多功能化、宜人化发展的需 求，同时在建筑节能、节水和环境保护等方面做了技术上的创新性改进。
在建筑给 水排水系统与建筑、外部系统的对接和与相关专业技术的衔接上进行了设计理念的 更新。
这些新技术新设计思想应在建筑给水排水工程设计中体现出来，提高技术设 计水平，适应建筑工程技术的发展。
有的技术已用于工程实践中，并已取得了良好 的工程效益。
本次规的修订是为适应建筑给水排水工程设计技术的新的发展成果和新的建筑产品 要求进行的。
加强了建筑给水排水技术严谨性和系统性，集成了目前我国建筑给水 排水工程设计最新的技术和经验。
二○○九年十月二十日住房和城乡建设部批准了《建筑给水排水设计规》 GB50015-2003 局部修订的条文，自 2010 年 4 月 1 日起实施。
（其中，第 3.2.3A、3.2.4、 3.2.4A、3.2.4C、3.2.5、3.2.5A、3.2.5B、3.2.5C、3.2.6、3.2.10、3.9.14、3.9.18A、 3.9.20A、3.9.24、4.2.6、4.3.3A、4.3.4、4.3.6、4.3.6A、4.5.10A 条为强制性 条文，必须严格执行。
）经此次修改的原条文同时废止。
规条文修订历史回顾 建筑给水排水设计规历次修订情况： （1）《室给水排水和热水供应设计规》 ~1964 开始试行； （2）《室给水排水和热水供应设计规》（TJ15-74），中国建筑工业，1975，市城市 建设局革命委员会 主编。
给水排水设计方案说明
给水排水技术方案一、给水系统充分利用市政管网压力，多层建筑采用市政管网直供；高层建筑采用低位水箱加变频泵供水方式;A区：1＃（云立方)：市政管网直接供给；2#（酒店)：竖向分2个区；2层及2层以下由市政管网直接供给；3层及3层以上采用低位水箱加变频泵供水方式；酒店地下室设置有有效容积为40立方的专用水箱，并配置变频给水设备；3＃、4＃、5#、6#、7#办公楼:给水分为2个区;4层及4层以下由市政管网直接供给；4层以上由低位水箱加变频泵供给；8＃办公楼：竖向分为3个区;4层及4层以下由市政管网直接供给；5层至9层为中区，高区减压后供给；10层以上为高区;由低位水箱加变频泵供给；3-8＃建筑在地下室设置一个生活水箱，水箱容积:15立方；B区：1＃(创客中心）：给水竖向分3个区:3层及3层以下由市政管网直接供给；4层至15层为中区（公寓区域），低位水箱加变频泵供给;16层以上（办公区域）为高区；由低位水箱加变频泵供给；合用生活水箱,变频泵分独立的两套;生活水箱有效容积36立方；2＃（运动中心）:市政管网直接供给;4＃、5#、7＃建筑：市政管网直接供给;3#、6＃办公楼：竖向分2个区；3层及3层以下由市政管网直接供给；3层以上采用低位水箱加变频泵供水方式；6#建筑地下室设置有有效容积为36立方的专用水箱，并配置变频给水设备；二、饮用水系统本项目的茶水间考虑预留设置净水器及桶装饮水机的安装；三、热水系统本项目办公楼区域不考虑热水系统；A区8＃办公楼的淋浴间设置储热电热水器；A区2＃（酒店）采用全日制集中供热，热水机组与容积式水加热器的方式联合供水；B区1#（创客中心）：每间公寓内设置储热式电热水器；B区2＃运动中心、4#办公楼的淋浴间设置储热电热水器；一层商业均不考虑热水系统。
四、污水排水系统采用雨、污分流,污水、废水合流系统的排水体制。
A区：设置两个化粪池,均接入西侧的海南路；B区：设置 3个化粪池;均接入西侧的海南路;厨房废水在建筑的就近位置设置钢筋混凝土隔油池；隔油后排至园区内污水管网;地下室的废水，在地下室设置集水坑，由潜水泵提升至室外雨水管网；五、雨水排水系统雨水设计重现期P：屋面P＝10 年（按50 年校核）。
屋顶排水设计说明
坡屋顶无组织排水
土木工程学院
房屋建筑学——第十章屋顶构造
钢板瓦屋面无组织排水 土木工程学院
瓦屋面无组织排水
房屋建筑学——第十章屋顶构造
2）、有组织排水
定义：雨水经由天沟 檐沟
（檐沟）、雨水口、
雨水管等排水装置引
雨水
导至地面或地下管沟
管
的排水方式。
分类：外排水、内排 水
排水系统:屋面、檐沟、雨水斗、落水管
土木工程学院
房屋建筑学——第十章屋顶构造
外排水形式
挑檐沟外排水
高低跨挑檐沟外排水
女儿墙外排水 土木工程学院
女儿墙挑檐沟外排水
房屋建筑学——第十章屋顶构造
土挑木檐工沟程学外院排水
房屋建筑学——第十章屋顶构造
檐沟断面图
土木工程学院
屋顶平面图
房屋建筑学——第十章屋顶构造
女儿墙外排水
土木工程学院
房屋建筑学——第十章屋顶构造 土木工程学院
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
确定屋面排水坡度数、坡度值：按进深 确定汇水面积、雨水口间距 3、画屋面分水线
3%
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计）
4、檐口外轮廓线（檐沟外排水）
3%
土木工程学院
房屋建筑学——第十章屋顶构造
屋顶平面图设计（加排水设计） 4、檐口外轮廓线(女儿墙檐沟外排水）
房屋建筑学——第十章屋顶构造
2、屋顶的排水方式
分类：无组织排水、有组织排水 1）、无组织排水（自由落水） 定义：屋面雨水直接从檐口滴落至地面的
一种排水方式，因为不用天沟、雨水管 等导流雨水，故又称自由落水。 应用：一般适用于低层建筑、少雨地区建 筑及积灰较多的工业厂房。
建筑给排水毕业设计说明书和计算书
图 2.1 给水系统原理图
第 3 页 共 Leabharlann 0 页2.2 建筑排水工程
长沙市金沙湾住宅小区建筑给排水设计
2.2.1 排水系统的选择 建筑内部污废水排水系统应能满足一下基本要求，首先，系统能迅速畅通地将污废
管顶标高均比路面低 1.5 米。市政给水压力最小不低于 0.25MPa，城市给水管网不允许 直接抽水。
（2）排水条件 城市排水管道为污水与雨水分流，在本建筑东南侧有一个化粪池，大楼东侧有一条 排水管道，要求生活污水经化粪池处理后排入城市污水管道，城市排水管道管顶标高均
第 1 页 共 60 页
比路面低 2.0 米。
3.1.2 给水用水定额及时变化系数 本建筑为高层民用住宅，根据卫生器具设置标准，可定为普通住宅Ⅲ类，查《住宅
最高日生活用水定额及小时变化系数》，根据本建筑物的性质和室内卫生器具设置标准， 可以取用水定额 qd =300L/（人·d），小时变化系数 Kh =2.5，可以确定用水定额（最高
第 9 页 共 60 页
45°弯头。 (2)管道的敷设和安装 ①排水管道的坡度，按规范确定。 ②排水立管上应设检查口，每个两层设一个，且在建筑物的最底层有卫生器具的坡
屋顶建筑物的最高层应设检查口。 ③排水管材采用排水塑料管。 ④排水立管在垂直方向转弯处，采用两个 45 度弯头连接。 排水立管穿越楼板应预留孔洞，安装时应设金属防水套管。
2.3.2 系统的组成 消火栓系统由消防泵、消防管网、减压孔板、消火栓、水泵接合器等组成。
图 2.4 消火栓系统原理图
第 6 页 共 60 页
2.4 管道和附件的安装
给排水设计说明(最全)
给排水设计说明1.设计依据（1）《建筑给水排水设计标准》GB50015－2019；（2）《建筑设计防火规范》GB50016-2014（2018版）；（3）《消防给水及消火栓系统技术规范》GB50974-2014；（4）《建筑灭火器配置设计规范》GB50140-2005；（5）《室外给水设计标准》GB50013-2018；（6）《室外排水设计标准》GB50014-2021；（7）《民用建筑节水设计标准》GB50555-2010；（8）《建筑中水设计规范》GB50336-2018；（9）《云南省民用建筑节能设计标准》DBJ53/T-39-2011；（10）《建筑给排水及采暖工程施工质量验收规范》GB50242-2016；（11）《城镇给水排水技术规范》GB50788-2012；（12）《建筑与小区雨水控制及利用工程技术规范》GB50400-2016；（13）《自动喷水灭火系统设计规范》GB50084-2017；（14）《汽车库、修车库、停车场设计防火规范》GB50067-2014；（15）《气体灭火系统设计规范》GB50370-2005；（16）《消防设施通用规范》GB55036-2022；（17）《建筑给水排水与节水通用规范》GB55020-2021；（18）《建筑节能与可再生能源利用通用规范》GB55015-2021；（19）建筑专业提供的各种条件图；2.设计范围设计地块内的生活给水系统、生活热水系统、消防系统、生活排水系统等。
3.工程概况3.1工程名称：建设项目总承包项目；3.2建设地点：开发区；3.3设计内容：新建一栋综合楼的总图、建筑、给排水、电气(含强、弱电)等专业设计，道路广场室外给排水管线和相应配套等设施的初步设计。
3.4总建筑面积：510844.88平方米；地上建筑面积：510844.88平方米；占地面积：54983.10平方米；3.5建筑设计使用年限类别：2类50年。
3.6屋面防水等级：综合楼、水泵房防水等级均为Ⅰ级；3.7抗震设防烈度:7度0.10g；3.8建筑物主要特征见下表：建筑物一览表建筑名称层数（层）建筑功能建筑基底面积(㎡）建筑面积(㎡）结构形式建筑定性建筑高度(m）耐火等级防水等级附属用房1食堂、办公21881.1221794.95框架结构单层公共建筑4.35二级Ⅰ级合计24983.1020844.884.给水系统4.1水源本项目水源取自西北侧市政道路，由市政道路引出两路DN100给水管在场地内形成环状管网，水压为0.30MPa。
17建筑给排水设计说明书
一.原始资料....................................................................... 错误！未定义书签。
二.系统选择与管道布置................................................... 错误！未定义书签。
1.给水系统方案选择................................................. 错误！未定义书签。
2．排水系统方案选择............................................... 错误！未定义书签。
3.热水系统方案选择................................................. 错误！未定义书签。
4.消防系统方案选择................................................. 错误！未定义书签。
5.雨水排水系统方案选择......................................... 错误！未定义书签。
三．设计计算..................................................................... 错误！未定义书签。
1．室内给水系统的计算........................................... 错误！未定义书签。
2.热水系统水力计算.................................................. 错误！未定义书签。
3.污废水排水系统水力计算...................................... 错误！未定义书签。
4．消防系统水力计算............................................... 错误！未定义书签。
某小学教学楼全套建筑施工cad图（含屋面排水示意图，设计说明）
给排水初步设计说明模板
给排水初步设计说明模板第五章给水排水工程设计5.1工程概况8、1、本项目位于//////////，设计为1栋地上2层的综合楼。
项目总建筑面积1780㎡，建筑密度20.60%，容积率0.41，绿地率35% 5.2设计范围给排水工程设计内容主要是小区内外给排水系统及建筑内的给排水系统。
5.3设计依据1、《建筑给水排水设计规范》（GB50015-2003 ）（2009年版）；2、《住宅建筑规范》（GB50368-2005）；3、《住宅设计规范》（GB50096-2011）；4、《室外给水设计规范》（GB50013-2006）；5、《室外排水设计规范》（GB50014-2006）（2014年版）；6、《消防给水及消火栓系统技术规范》（GB50974-2014）；7、《建筑设计防火规范》（GB50016-2014）； 8、《建筑灭火器配置设计规范》（GB50140-2005）； 9、《民用建筑节水设计标准》（GB50555-2010）；10、《民用建筑太阳能热水系统应用技术规范》（GB50364-2005）； 11、《生活饮用水卫生标准》（GB5749-2006）； 12、《二次供水工程技术规程》（CJJ140-2010）； 13、《城镇给水排水技术规范》（GB50788-2012）； 14、《城市工程管线综合规划规范》（GB50289-98）；15、《全国民用建筑工程设计技术措施-给水排水》（2009年版）； 16、《全国民用建筑工程设计技术措施-节能专篇》（2007年版）； 17、甲方提供的设计资料、现状图等。
5.4给水工程 5.4.1供水概况给水水源将///////的市政给水管，给水管径为DN150。
水压0.30Mpa，水质符合现行的国家《生活饮用水卫生标准》（GB5749-2006），可满足小区生活及消防用水需求。
室内采用上行下给枝状供水至各用水点。
5.4.2最高日用水量根据《室外给水设计规范》（GB 50013-2006）的规定，小区用水量包括公共建筑用水量、绿化用水量、道路广场用水量、管网漏失和未预见用水量等。
重力流屋面雨水设计方案说明
重力流屋面雨水设计方案说明一、设计背景与目的随着城市化进程的不断推进，屋面雨水的管理问题逐渐凸显。
在传统的设计中，屋面雨水往往通过管道排放入下水道，这种方式存在许多问题，如水资源的浪费、下水道负荷过大等。
因此，为了解决这些问题，设计了一种重力流屋面雨水系统，旨在将屋面雨水直接收集并利用，实现雨水资源合理利用和城市水资源的可持续发展。
二、设计原则1. 雨水收集全面：设计方案将屋面的全部雨水收集起来，最大程度上利用雨水资源。
2. 系统简洁可靠：设计方案采用简化的管道系统，减少了系统的故障和维护成本。
3. 雨水利用灵活：收集的雨水可根据实际需要进行利用，灵活运用于家庭生活、灌溉等领域。
三、设计流程与具体方案1. 屋面雨水收集：设计方案通过设置屋面雨水收集设施，如雨水收集槽或雨水花园，在雨水收集面积充足的情况下，可实现雨水的全面收集。
2. 初次过滤：为了防止杂质和颗粒进入雨水收集系统，设计方案中采用初次过滤装置，如雨水篦子或粗砂滤网等，有效地保护系统运行的稳定性。
3. 高级过滤与储存：经过初次过滤的雨水，进一步通过高级过滤装置去除细小颗粒和悬浮物，并存储到储水箱中，以备后续利用。
4. 再生利用：储水箱中的雨水可以通过管道引至对应的利用系统中，如家庭生活用水、灌溉用水等。
设计方案中，可以针对不同的利用需求设置不同的供水管路。
5. 过剩雨水处理：在雨水超过储水容量时，设计方案中还应设置过剩雨水处理设施，如溢流装置或雨水排泄系统，将多余的雨水排放到排水系统或适当场所，避免对建筑或周边环境的不利影响。
四、建议与改进1. 设计方案中的初次过滤装置和高级过滤装置应定期清理和维护，以确保系统的正常运行。
2. 设计方案中的储水箱应具备防渗漏和防蚊虫的性能，避免水质受到污染或滋生蚊虫。
3. 对于不同建筑类型和雨量条件，设计方案应进行适当调整和优化，以提高雨水利用效率。
4. 对于城市规划与建筑设计方面，应积极推广并普及重力流屋面雨水设计方案，并将其纳入相关规范和标准中。
屋面细部构造设计说明
屋面细部构造设计说明4.11.1 屋面的槽口、檐沟和天沟、女儿墙和山墙、水落口、变形缝、伸出屋面管道、屋面出入口、反梁过水孔、设施基座、屋脊、屋顶窗等部位，是屋面工程中最容易出现渗漏的薄弱环节。
据调查表明，屋面渗漏中70％是由于细部构造的防水处理不当引起的，说明细部构造设防较难，是屋面工程设计的重点。
随着建筑的大型化和复杂化以及屋面功能的增加，除上述常见的细部构造外，在屋面工程中出现新的细部构造形式也是很正常的，因此本规范未规定的新的细部构造应根据其特征进行设计。
本规范在有关细部构造中所示意的节点构造，仅为条文的辅助说明，不能作为设计节点的构造详图。
4.11.2 屋面的节点部位由于构造形状比较复杂，多种材料交接，应力、变形比较集中，受雨水冲刷频繁，所以应局部增强，使其与大面积防水层同步老化。
增强处理可采用多道设防、复合用材、连续密封、局部增强。
细部构造设计是保证防水层整体质量的关键，同时应满足使用功能、温差变形、施工环境条件和工艺的可操作性等要求。
4.11.3 参见本规范第4.6.3条的条文说明。
4.11.4 屋面的节点部位往往形状比较复杂，设计时可采用不同的保温材料与大面的保温层衔接，形成连续保温层，防止热桥的出现。
节点部位保温材料的选择，应充分考虑保温层设置的可能性和施工的可行性。
保证热桥部位的内表面温度不低于室内空气的露点温度。
4.11.5 滴水处理的目的是为了阻止槽口、檐沟外侧下端等部位的雨水沿板底流向墙面而产生渗漏或污染墙面；如滴水槽的宽度和深度太小，雨水会由于虹吸现象越过滴水槽，使滴水处理失效，故规定滴水槽的最小尺寸。
4.11.6 檐口部位的卷材防水层收头和滴水是檐口防水处理的关键，空铺、点粘、条粘的卷材在檐口端部800mm范围内应满粘，卷材防水层收头压入找平层的凹槽内，用金属压条钉压牢固并进行密封处理，钉距宜为500mm～800mm，防止卷材防水层收头翘边或被风揭起。
从防水层收头向外的檐口上端、外檐至檐口下部，均应采用聚合物水泥砂浆铺抹，以提高檐口的防水能力。
屋面雨水管设计规范
屋面雨水管设计规范篇一：建筑给排水设计规范_GB50015-2010(附条文说明,详细版)建筑给水排水设计规范及关键技术应用随着我国社会经济的快速发展，我国建筑技术水平得到快速提高，适应了社会经济生活和生产对建筑产品的质量、标准的不断提高的要求。
近几年来，我国建筑通过引进、消化吸收和自主开发、技术创新，开发的新技术和新设备已广泛应用于建筑产品的各专业。
一些新的建筑思想和理念也在建筑工程设计的各专业中体现出来。
我国建筑给水排水技术在建筑技术的这种日新月异的发展中取得了巨大进步，在技术的先进性、可靠性、安全性、经济性及宜用性等方面做了大量的探索研究，取得了很多新的技术成果和设计新思想。
适应了建筑产品的多功能化、宜人化发展的需求，同时在建筑节能、节水和环境保护等方面做了技术上的创新性改进。
在建筑给水排水系统与建筑内、外部系统的对接和与相关专业技术的衔接上进行了设计理念的更新。
这些新技术新设计思想应在建筑给水排水工程设计中体现出来，提高技术设计水平，适应建筑工程技术的发展。
有的技术已用于工程实践中，并已取得了良好的工程效益。
本次规范的修订是为适应建筑给水排水工程设计技术的新的发展成果和新的建筑产品要求进行的。
加强了建筑给水排水技术严谨性和系统性，集成了目前我国建筑给水排水工程设计最新的技术和经验。
二○○九年十月二十日住房和城乡建设部批准了《建筑给水排水设计规范》GB50015-2003局部修订的条文，自2010年4月1日起实施。
（其中，第3.2.3A、3.2.4、3.2.4A、3.2.4C、3.2.5、3.2.5A、3.2.5B、3.2.5C、3.2.6、3.2.10、3.9.14、3.9.18A、3.9.20A、3.9.24、4.2.6、4.3.3A、4.3.4、4.3.6、4.3.6A、4.5.10A条为强制性条文，必须严格执行。
）经此次修改的原条文同时废止。
规范条文修订历史回顾建筑给水排水设计规范历次修订情况：（1）《室内给水排水和热水供应设计规范》 ~1964开始试行；（2）《室内给水排水和热水供应设计规范》（TJ15-74），中国建筑工业出版社，1975，上海市城市建设局革命委员会主编。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 屋面排水及节点设计学习目标1.掌握屋顶的排水方式和要求、坡度的形成方式。
2.掌握屋面防水的种类、构造层次和细部构造做法。
3.熟悉屋面排水设计的方法和步骤。
4.熟悉屋顶排水平面图和节点详图的识读，增强图纸表达能力。
学习重点1.屋顶的排水方式的选择和平屋顶排水方案的设计。
2.屋面柔性防水、刚性防水的构造层次和细部构造做法。
3.屋顶排水平面图和节点详图的主要内容和尺寸标注。
4.1 设计任务书4.1.1 设计题目及设计条件办公楼屋面排水设计办公楼为六层砖混结构，楼板均为钢筋混凝土现浇板。
建筑顶层平面图如图4.1所示。
底层地面标高为±0.000，室外标高为－0.600m，顶层楼面标高为18.000m，屋面标高为21.600m。
外墙厚度为360mm，内墙厚度为240mm。
定位轴线与墙体中线相互重合。
下部各层门窗及入口的洞口平面位置与顶层门窗洞口的平面位置相同。
屋面为不上人屋面。
办公楼所在地年降雨量为1250mm，每小时最大降雨量为l00mm。
设计此办公楼的屋面排水。
4.1.2 设计内容和深度及图纸要求用3号图纸一张，绘制该办公楼屋顶排水平面图和屋顶节点详图。
1．屋顶排水平面图（比例1:100或1:200）绘制出屋面构造的基本平面形状并用定位尺寸明确表示出其平面位置；绘制出建筑的分水线、檐沟（天沟）轮廓线或女儿墙的轮廓线，并标注其位置；绘制出雨水口的位置；标注出屋面各坡面的坡度方向和坡度值；刚性防水屋面绘制出分仓缝的设置位置；标注出详图索引号。
屋顶排水平面图的尺寸标注：第一道尺寸线为细部尺寸线，标注出雨水口、分水线（包括檐沟分水线）和定位轴线相互之间的距离、屋顶最外侧轮廓线与外墙定位轴线的距离；第二道尺寸线为定位轴线尺寸，屋顶排水平面图可以只标注建筑物首尾两端的定位轴线以及转角处的定位轴线。
2．屋顶节点详图内容包括檐口节点详图、泛水节点详图、水落口节点详图和分格缝构造、屋面变形缝构造等。
详图用断面图形式表示。
与详图无关的其他部分用折段线断开。
详图的尺寸应标注在图样之外。
详图中要标注详图符号和比例。
檐口节点详图：当采用檐沟外排水时，表示清楚檐沟板的形式、屋顶各层构造、檐口处的防水处理，以及檐沟板与屋面板、墙、圈梁或梁的相互关系，标注檐沟尺图4.1 顶层平面图1:100寸，注明檐沟饰面层的作法和防水层的收头构造作法。
当采用女儿墙外排水或内排水时，表示清楚女儿墙压顶构造、泛水构造、屋顶各层构造，标注出女儿墙的高度、泛水高度等尺寸。
泛水节点详图：画出竖直墙体与屋面相交处的连接构造，表示清楚屋面各层构造和泛水构造，注明构造作法，标注泛水高度等有关尺寸。
水落口节点详图：表示清楚雨水口的形式、水落口处的防水处理，注明细部作法，标注雨水口等有关尺寸。
分格缝构造：又称分仓缝，当采用刚性防水屋面时，表示清楚分格缝的宽度、缝内嵌填材料、缝口表面卷材铺盖构造及相应尺寸，表示清楚屋面各层构造。
屋面变形缝构造：当建筑有设置变形缝时，要绘制屋面变形缝构造。
表示清楚屋面变形缝处构造做法和尺寸。
根据变形缝设置的位置不同有两种情况：等高屋面的变形缝和高低跨处的屋面变形缝。
4.2 设计方法、步骤和要点提示4.2.1 设计方法和步骤4.2.1.1 确定屋面坡度的形成方法和坡度大小屋面坡度的形成方法有材料找坡和结构找坡。
结构找坡适用于屋面进深较大（＞18m）的建筑。
民用建筑的进深一般不大，所以一般均采用材料找坡。
屋面坡度可做成四坡屋面（图4.2（a））或双坡屋面（图4.2（b））。
四坡屋面沿屋面四周设置檐沟。
双坡屋面沿屋顶纵向两侧设置檐沟。
一般情况下，临街建筑平屋顶屋面宽度小于12m时，可设单侧找坡（图4.2（c））。
屋面的排水坡度应根据屋顶结构形式、屋面基层类别、防水构造形式，材料性能及当地气候等条件确定，并应符合表4.1的规定。
（a）四坡屋面（b）双坡屋面（c）单坡屋面图4.2 屋面坡度形式表4.1屋面的排水坡度屋面类别屋面排水坡度（％）卷材防水、刚性防水的平屋面2~5平瓦20~50波形瓦10~50油毡瓦≥20网架、悬索结构金属板≥4压型钢板5~35种植土屋面1~34.2.1.2 确定排水方式屋面排水方式分为有组织排水和无组织排水两类。
在年降雨量小于或等于900mm的地区，檐口高度大于10m时，或年降雨量大于900mm的地区，当檐口高度大于8m时，应采用有组织排水。
在年降雨量小于或等于900mm的地区，檐口高度不大于10m时，或年降雨量大于900mm的地区，当檐口高度不大于8m 时，可采用无组织排水。
有组织排水通常有外排水和内排水之分。
内排水（图4.3（d））多用于多跨房屋、高层建筑以及寒冷地区水落管易发生冰冻堵塞的建筑。
其他建筑宜优先考虑采用外排水方式。
外排水方式通常有檐沟外排水（图4.3（a））、女儿墙外排水（图4.3（c））和女儿墙檐沟外排水（图4.3（b））几种方案。
（a）檐沟外排水（b）女儿墙檐沟外排水（c）女儿墙外排水（d）内排水图4.3 有组织排水方案4.2.1.3 划分排水区域排水区域划分应尽可能规整，面积大小应相当，以保证每个水落管排水面积负荷相当。
在划分排水区域时，每块区域的面积宜小于200m2，以保证屋面排水通畅，防止屋面雨水积聚。
划分排水区域时，要考虑到雨水口设置位置。
雨水口设置位置要注意尽量避开门窗洞口和入口的垂直上方位置，一般设置在窗间墙部位。
雨水口间距一般18～24m，民用建筑水落管间距以12m～16m适合。
4.2.1.4 确定檐沟的断面形状、尺寸以及檐沟坡度檐沟一般采用出墙面的外挑形式，在确定断面形状时要考虑到檐沟对立面效果的影响。
同时由于是悬挑构件，设计时须防止倾覆，常采用的形式有现浇式、预制搁置式和自重平衡式（如图4.4所示）。
(a)现浇式；(b)预制搁置式；(c)自重平衡式图4.4 檐沟形式檐沟外壁高度一般在200～300mm，分水线处最小深度不小于120mm，由于檐沟对建筑立面效果影响较大，也可根据设计要求适当加高。
檐沟净宽不小于200mm，悬挑出墙体部分的长度一般可取400～600mm。
檐沟设计尺寸示意图见图4.5。
图4.5 檐沟尺寸示意图檐沟纵向坡度不应小于1％，用石灰炉渣等轻质材料垫置起坡。
沟底水落差不得超过200mm。
檐沟不得流经变形缝和防火墙。
4.2.1.5 确定水落管所用材料、口径大小，布置水落管水落管管材通常有铸铁、镀锌铁皮、塑料、PVC和陶瓷等。
选择管材时，要结合经济效果、立面要求、当地材料供应情况和通常做法综合考虑。
民用建筑水落管常用管径有75mm、100mm、125mm等几种。
选择水落管管径时，应根据汇水面积确定，一根水落管最大汇水面积宜小于200m2。
表4.2中列出了一根水落管最大汇水面积、小时降雨量与管径的关系。
一般选用100mm管径的水落管。
表4.2 水落管最大汇水面积小时降雨量（mm）50 100 200管径/mm 75 100 75 100 75 100汇水面积/m2684 1116 342 558 171 279水落管距离墙面不应小于20mm，其排水口距离水坡的高度不应大于200mm，水落管应用管箍与墙面固定，管箍最大间距不得超过 1.2m。
接头的承插长度不应小于40mm。
水落管经过的带形线脚、檐口线等墙面突出部分处宜用直管，并应预留缺口或孔洞。
当必须采用弯管绕过时，弯管的接合角应为钝角。
4.2.1.6 檐口、泛水、水落口和刚性屋面分格缝、屋面变形缝的节点设计1．檐口节点设计（1）卷材防水屋面的天沟、檐沟应增铺附加层。
当采用沥青防水卷材时应增设一层卷材；当采用高聚物改性沥青防水卷材或合成高分子防水卷材时宜采用防水涂膜增强层。
（2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为200mm。
（3）天沟、檐沟卷材收头应固定密封。
（4）无组织排水檐口800mm范围内卷材应采取满粘法；卷材收头应固定密封。
檐口下端应做滴水处理。
2. 泛水节点设计柔性防水屋面泛水构造要求：（1）铺贴泛水处的卷材应采取满粘法。
泛水收头应根据泛水高度和墙体材料确定收头密封形式。
1）墙体为砖墙时，卷材收头可直接铺压在女儿墙压顶下，用压顶条钉压固定并用密封材料密封严密，压顶应做防水处理；卷材收头也可压入凹槽内固定密封，凹槽距屋面找平层的高度不应小于250mm，凹槽上部的墙体也应做防水处理。
2）墙体为混凝土时，卷材的收头可采用金属压条钉压，并用密封材料封固。
（2）泛水宜采取隔热防晒措施，可在防水卷材面砌砖后抹水泥砂浆或浇筑细石混凝土保护，也可采用涂刷浅色涂料或粘贴铝箔保护。
（3）女儿墙、山墙可用现浇混凝土或预制混凝土压顶，也可用金属制品或合成高分子卷材封顶。
刚性防水屋面泛水构造要求：（1）刚性防水层与山墙、女儿墙交接处应留宽度为30mm的缝隙，并应用密封材料嵌填；泛水处应铺设卷材或涂膜附加层。
（2）卷材或涂膜附加层的收头处理同柔性防水屋面要求。
3. 水落口节点设计（1）水落口宜采用金属或塑料制品。
（2）水落口埋设标高，应考虑雨水口设防时增加的附加层和柔性密封层的厚度及排水坡度加大的尺寸。
（3）水落口周围直径500mm范围内坡度不应小于5％，并应用防水涂料涂封，其厚度不小于2mm。
水落口与基层接触处应留宽20mm、深20mm凹槽，并用密封材料嵌填。
4. 刚性防水屋面分格缝节点设计（1）分格缝的宽度宜为5~30mm。
（2）缝内嵌填密封材料，上部应设置保护层。
5. 屋面变形缝节点设计柔性防水屋面变形缝构造要求：缝内宜填充泡沫塑料，上部填放衬垫材料，并用卷材封盖，顶部应加扣混凝土盖板或金属盖板。
刚性防水屋面变形缝构造要求：（1）刚性防水层与变形缝两侧墙体交接处应留宽度为30mm的缝隙，并用密封材料嵌填。
（2）泛水处应铺设卷材或涂膜附加层。
（3） 缝内应填充泡沫塑料，上部填放衬垫材料，并用卷材封盖，顶部应加扣混凝土盖板或金属盖板。
4.2.2 设计要点和常见问题提示1. 屋面排水坡度：应符合表4.1的规定。
一般平屋面采用结构找坡不应小于3%，采用材料找坡宜为2%。
卷材屋面的坡度不宜大于25%，当坡度大于25%时应采取固定和防滑落的措施。
2. 屋面排水找坡几何关系（1）错误示例及改进措施（图4.6（a ）） 1）相同坡度相交天沟线不成45°； 2）排水口不在天沟底部最低处； 3）出现积水点△；4）檐沟纵坡小于1%； 5）宜设置两个排水口。
改进示意方案a （图4.6（b ）） 1）相同坡度相交线成45°； 2）排水口位于天沟底部最低处； 3）死角设置反坡，避免积水点； 4）檐沟纵坡取1%。
改进示意方案 b （图4.6（c ））1）设置两个排水口； 2）当b<a 时可减小屋面找坡厚度。
（2）有挑檐平屋面（图4.7）：设檐沟外排水，周边檐口要在同一水平位置，可为四面排水找坡，相同坡度相交分水线居中，斜脊线为45°，即1:1的关系。
