圆弧齿轮泵工作原理

合集下载

齿轮泵工作原理(动画)通用课件

随着齿轮的转动，齿槽内的液体被逐渐吸入泵内。
排油过程
随着齿槽的闭合，液体被压缩并从泵口排出。
密封过程
在齿轮转动过程中，侧板和轴封起到密封作用，防止液体泄漏。
齿轮泵的工作原理动画演示
通过动画演示齿轮泵的工作过程，展示齿轮的转动、液体的吸入和排出以及密封过程。
通过动画演示，可以直观地了解齿轮泵的工作原理，有助于更好地理解其性能和特点。
感谢您的观看
齿轮泵工作原理(动画)通用课件
目录
• 齿轮泵简介 • 齿轮泵工作原理 • 齿轮泵的特点与优势 • 齿轮泵的维护与保养 • 齿轮泵的发展趋势与未来展望
01 齿轮泵简介
齿轮泵的定义
总结词：机械元件
详细描述：齿轮泵是一种利用齿轮传动来输送液体的机械元件，广泛应用于各种工业领域。
齿轮泵的分类
总结词
04 齿轮泵的维护与保养
齿轮泵的日常维护
日常检查
润滑油检查
检查齿轮泵的外观是否正常，有无泄漏、裂纹等现象。同时，要检查泵的振动和声音是否正常，确保泵运行平稳。
定期检查齿轮泵的润滑油是否清洁，油位是否正常。如果发现油污或杂质，应及时更换润滑油。
紧固件检查
清洁与除尘
检查齿轮泵的紧固件是否松动，如螺栓、螺母等，确保泵体的稳定性和安全性。
定期清洁齿轮泵的外部表面，去除灰尘和杂物，保持泵体的整洁和卫生。
齿轮泵的定期保养
定期更换润滑油
根据齿轮泵的使用情况和制造商的推荐，定期更换润滑油，以保证泵的顺畅运行。
检查密封件
定期检查齿轮泵的密封件，如O型圈、密封垫等，如有磨损或损坏，应及时更换。
检查齿轮磨损
定期检查齿轮的磨损情况，如发现磨损严重或齿面剥落等现象，应及时维修或更换齿轮。

齿轮泵的工作原理及结构组成

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天，上海沈泉管道离心泵厂家要为大家讲解的是有关齿轮泵的工作原理及结构组成这一知识内容，大家请跟着小编一起来看看吧。

齿轮泵的工作原理：
齿轮油泵是利用两个齿轮相互旋转以进行工作的，并且对介质的要求不高。

通常它的压力低于6MPa，且流量也很大。

齿轮油泵在泵体内装有一对旋转齿轮，一个为主动，一个为被动。

依靠两个齿轮的相互啮合，泵中的整个工作腔被分为两个独立的部分：一部分是吸入室，另外一部分是排出室。

当齿轮油泵运行时，主动齿轮带动被动齿轮旋转。

当齿轮从齿轮啮合到脱开时，在吸入侧会形成部分真空，从而抽吸液体。

吸入的液体充满齿轮的每个齿轮，并被带到排放侧。

当齿轮进入啮合时，液体被挤出，形成高压液体，然后通过泵的排出口排出泵外。

齿轮泵的结构组成：
从上图中，我们可以知道组成齿轮泵的主要部件有：1、轴承外环 2、堵头 3、滚子4、后泵盖 5、键 6、齿轮 7、泵体 8、前泵盖 9、螺钉 10、压环 11、密封环 12、主动轴 13、键 14、泻油孔 15、从动轴 16、泻油槽 17、定位销
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

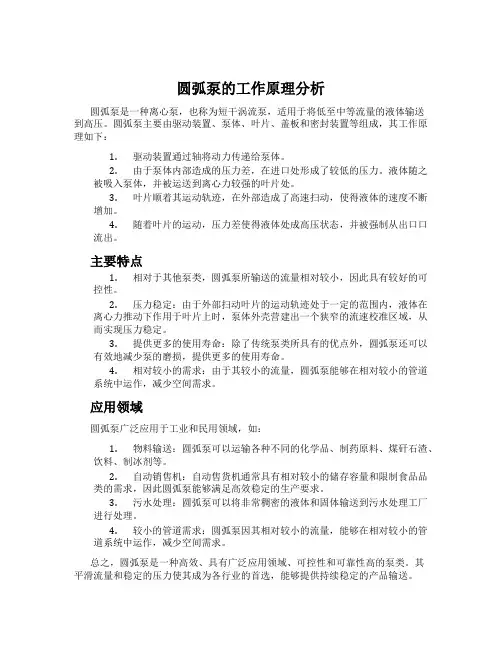

圆弧泵的工作原理分析

圆弧泵的工作原理分析圆弧泵是一种离心泵，也称为短干涡流泵，适用于将低至中等流量的液体输送到高压。

圆弧泵主要由驱动装置、泵体、叶片、盖板和密封装置等组成，其工作原理如下：1.驱动装置通过轴将动力传递给泵体。

2.由于泵体内部造成的压力差，在进口处形成了较低的压力。

液体随之被吸入泵体，并被运送到离心力较强的叶片处。

3.叶片顺着其运动轨迹，在外部造成了高速扫动，使得液体的速度不断增加。

4.随着叶片的运动，压力差使得液体处成高压状态，并被强制从出口口流出。

主要特点1.相对于其他泵类，圆弧泵所输送的流量相对较小，因此具有较好的可控性。

2.压力稳定：由于外部扫动叶片的运动轨迹处于一定的范围内，液体在离心力推动下作用于叶片上时，泵体外壳营建出一个狭窄的流速校准区域，从而实现压力稳定。

3.提供更多的使用寿命：除了传统泵类所具有的优点外，圆弧泵还可以有效地减少泵的磨损，提供更多的使用寿命。

4.相对较小的需求：由于其较小的流量，圆弧泵能够在相对较小的管道系统中运作，减少空间需求。

应用领域圆弧泵广泛应用于工业和民用领域，如：1.物料输送：圆弧泵可以运输各种不同的化学品、制药原料、煤矸石渣、饮料、制冰剂等。

2.自动销售机：自动售货机通常具有相对较小的储存容量和限制食品品类的需求，因此圆弧泵能够满足高效稳定的生产要求。

3.污水处理：圆弧泵可以将非常稠密的液体和固体输送到污水处理工厂进行处理。

4.较小的管道需求：圆弧泵因其相对较小的流量，能够在相对较小的管道系统中运作，减少空间需求。

总之，圆弧泵是一种高效、具有广泛应用领域、可控性和可靠性高的泵类。

其平滑流量和稳定的压力使其成为各行业的首选，能够提供持续稳定的产品输送。

不锈钢圆弧齿轮泵工作原理

不锈钢圆弧齿轮泵工作原理
不锈钢圆弧齿轮泵工作原理是利用一对圆弧齿轮的啮合运动来完成液体的吸入和排出。

其工作原理如下：
1. 初始状态：液体进入泵的吸入口，两个圆弧齿轮处于分离状态。

2. 吸入过程：当一只圆弧齿轮开始转动时，液体被齿轮的空腔吸入。

在齿轮的转动过程中，液体被带动到泵体的排液口。

3. 排出过程：当液体被带到排液口时，液体被推入泵体的排出管道，完成液体的排出。

4. 循环：当液体被排出后，另一只圆弧齿轮开始转动，从而完成一个完整的工作循环。

整个过程中，液体在泵体内不断被吸入和排出，实现液体的输送。

不锈钢圆弧齿轮泵由于材质具有耐腐蚀性，因此可用于输送腐蚀性液体。

该泵具有结构简单、体积小、重量轻、耐腐蚀、低噪音等特点，广泛应用于化工、制药、食品等行业的液体输送。

圆弧齿轮泵

圆弧齿轮泵圆弧齿轮泵是一种泵类设备，其采用圆弧齿轮技术，能够有效地抗腐蚀和耐磨损，特别适用于输送高浓度和高粘度的液体。

原理圆弧齿轮泵与常规泵不同之处在于其采用了圆弧齿轮技术。

圆弧齿轮是一种特别的齿轮，其齿形由圆弧组成，比常规的方形齿更容易流畅地滑动。

同时，圆弧齿轮也更耐腐蚀和耐磨损。

在工作时，液体从进口进入泵体，圆弧齿轮则旋转，推动液体穿过泵体并从出口流出。

由于液体与齿轮接触的面积更大，圆弧齿轮泵的输送能力更强，且更适用于高浓度和高粘度液体。

特点圆弧齿轮泵具有以下特点：•耐腐蚀和耐磨损：采用圆弧齿轮技术，能够有效地抗腐蚀和耐磨损，延长泵的使用寿命。

•高效率：液体与齿轮接触的面积更大，圆弧齿轮泵的输送能力更强，更适用于高浓度和高粘度液体。

•低噪声：圆弧齿轮泵的旋转速度较慢，运转时产生的噪声相对较小。

•体积小：圆弧齿轮泵通常比其他泵体积更小，更适用于空间有限的场合。

应用圆弧齿轮泵适用于以下领域：•石油化工：用于输送高浓度和高粘度的液体，如石油、化工原料等。

•食品制造：用于输送各种酱料、果酱等高粘度液体。

•制药工业：使用高浓度的药液、制药原料等。

优缺点对比优点：•耐腐蚀和耐磨损。

•高效率，能够输送高浓度和高粘度液体。

•低噪声。

•体积小，方便搬运和安装。

缺点：•圆弧齿轮的加工难度较大，制造费用较高；•在低温或高温环境下，可能会出现液体凝固或泄漏现象；•在输送质量要求较高的场合，圆弧齿轮泵可能无法满足要求。

总结圆弧齿轮泵是一种具有独特优势，适用于输送高浓度和高粘度液体的泵类设备。

它基于圆弧齿轮技术，能够有效地抗腐蚀和耐磨损，具有高效率、低噪声、体积小等特点。

其应用领域主要包括石油化工、食品制造、制药工业等。

尽管圆弧齿轮泵在制造费用、液体凝固和泄漏等方面存在一些缺陷，但其独特优势使其在特定领域中具有广泛的应用前景。

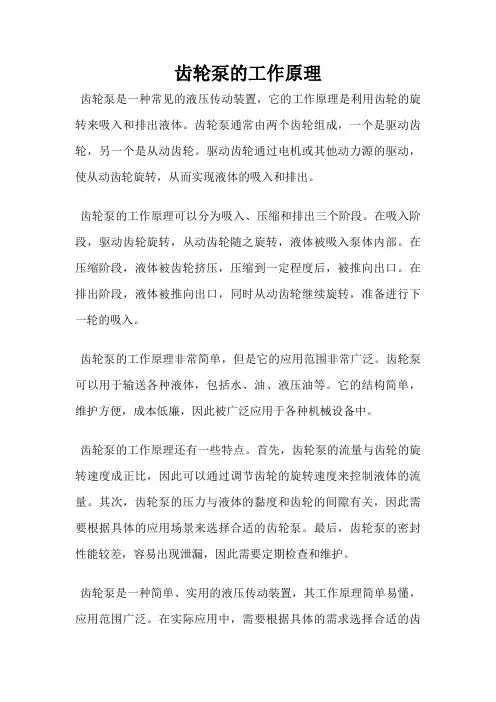

齿轮泵的工作原理

齿轮泵的工作原理
齿轮泵是一种常见的液压传动装置，它的工作原理是利用齿轮的旋转来吸入和排出液体。

齿轮泵通常由两个齿轮组成，一个是驱动齿轮，另一个是从动齿轮。

驱动齿轮通过电机或其他动力源的驱动，使从动齿轮旋转，从而实现液体的吸入和排出。

齿轮泵的工作原理可以分为吸入、压缩和排出三个阶段。

在吸入阶段，驱动齿轮旋转，从动齿轮随之旋转，液体被吸入泵体内部。

在压缩阶段，液体被齿轮挤压，压缩到一定程度后，被推向出口。

在排出阶段，液体被推向出口，同时从动齿轮继续旋转，准备进行下一轮的吸入。

齿轮泵的工作原理非常简单，但是它的应用范围非常广泛。

齿轮泵可以用于输送各种液体，包括水、油、液压油等。

它的结构简单，维护方便，成本低廉，因此被广泛应用于各种机械设备中。

齿轮泵的工作原理还有一些特点。

首先，齿轮泵的流量与齿轮的旋转速度成正比，因此可以通过调节齿轮的旋转速度来控制液体的流量。

其次，齿轮泵的压力与液体的黏度和齿轮的间隙有关，因此需要根据具体的应用场景来选择合适的齿轮泵。

最后，齿轮泵的密封性能较差，容易出现泄漏，因此需要定期检查和维护。

齿轮泵是一种简单、实用的液压传动装置，其工作原理简单易懂，应用范围广泛。

在实际应用中，需要根据具体的需求选择合适的齿
轮泵，并进行定期检查和维护，以确保其正常运行。

齿轮泵的工作原理应用

齿轮泵的工作原理应用1. 什么是齿轮泵？齿轮泵是一种常用的液体输送设备，通过齿轮的相互啮合和旋转来实现液体的输送。

它由一对或多对啮合的齿轮和泵体组成，主要由驱动轴、从动轴、泵轴和泵体构成。

齿轮泵由于其结构简单、功率密度大、稳定性好等优点，广泛应用于各个工业领域。

2. 齿轮泵的工作原理齿轮泵的工作原理基于齿轮的相互啮合和旋转运动。

当泵驱动轴旋转时，啮合的齿轮也会随之旋转。

齿轮紧密相连，形成一个密封的腔室。

当齿轮旋转时，液体被吸入齿间的空隙中，并随齿轮的旋转被推出腔室。

液体的输送通过齿轮的旋转和啮合来实现。

3. 齿轮泵的应用领域•润滑油系统：齿轮泵在润滑油系统中广泛应用。

它可以将润滑油从储油箱中抽取并输送到润滑点，确保机械设备的正常工作，并对润滑点进行充分润滑。

•液压系统：齿轮泵在液压系统中被用来提供压力和流量。

它可以将液体从储油箱中抽取并输送到液压缸或液压马达，驱动机械设备的运动。

•燃油系统：齿轮泵在燃油系统中也有重要的应用。

例如，汽车发动机的燃油泵就是一种齿轮泵，它将燃油从燃油箱中抽取并输送到发动机燃烧室，确保发动机正常燃烧。

•化工工业：齿轮泵在化工工业中广泛应用于输送各种化工介质。

例如，齿轮泵可以用于输送酸、碱、溶剂等物质，满足化工工艺的需要。

•食品加工：齿轮泵在食品加工领域中也有应用。

例如，齿轮泵可以用于输送食用油、果汁、牛奶等食品原料，确保食品加工过程的顺利进行。

4. 齿轮泵的优点和缺点4.1 优点•结构简单，易于制造和维修；•功率密度大，输送能力强；•稳定性好，工作可靠；•适用于高压和高温的工作环境；•能适应各种介质的输送。

4.2 缺点•液体输送的流量和压力受到齿轮的限制，需要根据具体需求选择合适的齿轮泵；•齿轮泵的噪音相对较大；•由于齿轮运动与润滑剂的要求较高，需要对润滑进行特殊处理。

5. 如何选择合适的齿轮泵？选择合适的齿轮泵需要考虑以下因素：•流量要求：根据液体输送的流量要求选择合适的齿轮泵。

YCB圆弧齿轮泵工作原理

YCB圆弧齿轮泵工作原理YCB圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵.外啮合双齿轮泵的结构.一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开.齿轮转动时,吸入腔侧轮齿相互脱开处的齿间容积渐渐增大，压力降低,液体在压差作用下进入齿间。

随着齿轮的转动,一个个齿间的液体被带至排出腔.这时排出腔侧轮齿啮合处的齿间容积渐渐缩小,而将液体排出.齿轮泵适用于输送不含固体颗粒.无腐蚀性.粘度范围较大的润滑性液体.泵的流量可至300米3/时,压力可达3×107帕.它通常用作液压泵和输送各类油品.齿轮泵结构简单紧凑,制造简单,维护便利,有自吸本领,但流量.压力脉动较大且噪声大.齿轮泵必需配带安全阀,以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机一.工作原理:YCB圆弧齿轮泵是容积泵的一种,由两个齿轮.泵体与前后盖构成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去.吸入腔与排出腔是靠两个齿轮的啮合线来隔开的.齿轮泵的排出口的压力完全取决于泵出处阻力的大小.二.运行维护（1）启动前检查全部管路法兰,接头的密封性.（2）盘动联轴器,无摩擦及碰撞声音.（3）首次启动应向泵内注入输送液体.（4）启动前应全开吸入和排出管路中的阀门,严禁闭阀启动.（5）验证电机转动方向后,启动电机.三.YCB圆弧齿轮泵常见故障及维护和修理方法:（1）故障现象:泵不能排料故障原因:a旋转方向相反:b吸入或排出阀关闭:c入口无料或压力过低:d粘度过高,泵无法咬料对策:a确认旋转方向:b确认阀门是否关闭:c检查阀门和压力表:d 检查液体粘度,以低速运转时按转速比例的流量是否显现,若有流量,则流入不足.（2）故障现象:泵流量不足故障原因:a吸入或排出阀关闭:b入口压力低:c出口管线堵塞:d 填料箱泄漏:e转速过低对策:a确认阀门是否关闭:b检查阀门是否打开:c确认排出量是否正常.d紧固:大量泄露漏影响生产时,应停止运转,拆卸检查:e检查泵轴实际转速:。

80yhcb-60圆弧齿轮油泵

80yhcb-60圆弧齿轮油泵油是中石油旗下惟一能够到海外勘探开发石油的子，是获得了中石油特批的。

中蒙边界的海拉尔盆地一地跨两国，25年8月，大庆油田成功地收购了英国SOCO国际股份在蒙古国塔木查格盆地的三个石油区块。

知情人士说，英国的找了很多年也没有找到油，就低价转让给了大庆石油，凭借着先进的勘探技术，按着中油股份的规划，这个跨越两国、从属于一个沉积盆地、面积达8万平方公里的海拉尔—塔木查格油田，未来5年最重要的任务是拿到8至亿吨的原油规模储量。

“没有任何地区可以替代大庆主力油田。

”冯志强博士说：“但这并不能表明，大庆油田不会向周边乃至海外要油。

”据他介绍，在2年到22年，大庆石油就将成为一家跨国，届时其勘探领域不仅是蒙古国，而且还将延伸到俄罗斯等更广阔的市场。

“俄罗斯远东地区的大片土地都没有仔细勘探过，以中国的技术实力，正是大显身手的好机会”，上述知情人士说。

中国经济拐点明年出现？除了战争，其他外部因素我们已经有经验采取一定的保护措施。

目前，我国国力不断壮大，抗击自然灾害的能力不断提高。

防止出现大起大落的经济波动，主要【KCB/2CY型齿轮油泵】产品：【KCB/2CY型齿轮油泵】产品简介：2CY、KCB齿轮式输油泵：1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。

2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。

【KCB/2CY型齿轮油泵】型号意义：【KCB/2CY型齿轮油泵】特性优点：1．2CY、KCB齿轮式输油泵结构简单紧凑．使用和保养方便，2．2CY、KCB齿轮式输油泵具良好的自吸性，帮每次开泵前不须灌人液体，3．2CY、KCB齿轮式输油泵的润滑是靠输送的液体而自动达到．故日常工作时无须另加润滑液。

4．利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。

齿轮泵工作原理及常见故障处理汇总

5.2、输出流量不足
（1）油温高将使其黏度下降、内泄漏增加，使泵输出流量减小。应查明原因采取措施；对于中高压齿轮泵，须检查密封圈是否破损。（2）选用油的黏度过高或过低，均会造成泵的输出流量减少，应使用黏度合格的油品。（3）齿轮泵一般不可以反转，如泵体装反，将造成压油腔与吸油腔局部短接，使其流量减少甚至吸不上油来。此时，应查泵的转向。
2、机械原因（1）泵与联轴器的连接因不合规定要求而产生振动及噪声。应按规定要求调整联轴器。（2）因油中污物进入泵内导致齿轮等部件磨损拉伤而产生噪声。应更换油液，加强过滤，拆开泵清洗；对磨损严重的齿轮，须修理或更换。（3）泵内零件损坏或磨损严重将产生振动与噪声：如齿形误差或周节误差大，两齿轮接触不良，齿面粗糙度高，公法线长度超差，齿侧隙过小，两啮合齿轮的接触区不在分度圆位置等。此时，可更换齿轮或将齿轮对研。同时，轴承的滚针保持架破损、长短轴轴颈及滚针磨损等，均可导致轴承旋转不畅而产生机械噪声，此时需拆修齿轮泵，更换滚针轴承。（4）齿轮轴向装配间隙过小；齿轮端面与前后端盖之间的滑动接合面因齿轮在装配前毛刺未能仔细清除，从而运转时拉伤接合面，使内泄漏大，导致输出流量减少；污物进入泵内并楔入齿轮端面与前后端盖之间的间隙内拉伤配合面，导致高低压腔因出现径向拉伤的沟槽而连通，使输出流量减小。对上述情况应分别采用以下措施修复。拆解齿轮泵，适当地加大轴向间隙即研磨齿轮的端面；用平面磨床磨平前后盖端面和齿轮端面，并清除轮齿上的毛刺(不能倒角)；经平面磨削后的前后端盖其端面上卸荷槽的深度尺寸会有变化，应适当增加宽度。
三、齿轮泵的分类
外啮合
内啮合
四、齿轮泵的组成
组成 : 前、后泵盖，泵体，一对齿数、模数、齿形完全相同的渐开线外啮合。

圆弧齿轮油泵工作原理

圆弧齿轮油泵工作原理
圆弧齿轮油泵是一种常见的液压泵，具有高效、稳定、可靠的特点。

它通过圆弧齿轮的旋转来产生压力，将液体从低压区域输送到高压区域，实现液体的输送和压力增加。

圆弧齿轮油泵的工作原理如下：首先，将液体（一般为油）从油箱中吸入泵的吸入口。

当齿轮开始旋转时，液体会被吸入齿轮的齿槽中。

随着齿轮继续旋转，液体进入齿槽的同时也被密封在齿槽中。

当齿轮继续旋转时，液体被推到齿槽的出口处。

在齿轮的旋转过程中，液体被挤压，并随着齿轮的旋转运动，逐渐被推向高压区域。

当液体到达高压区域时，液体的压力会急剧增加。

在液体被推向高压区域的同时，旋转的齿轮会继续将液体从低压区域吸入。

这样，液体就形成了一个连续的流动循环，从而实现了液体的输送和压力的增加。

圆弧齿轮油泵的工作原理基于齿轮的旋转和液体的连续流动。

通过合理设计齿轮的形状和尺寸，可以实现不同的流量和压力要求。

同时，圆弧齿轮油泵具有体积小、结构简单、维护方便等优点，广泛应用于各种液压系统中。

圆弧齿轮油泵通过齿轮的旋转来推动液体的流动，并实现液体的输送和压力的增加。

它是一种高效、稳定、可靠的液压泵，广泛应用
于各个领域。

圆弧齿轮泵工作原理

圆弧齿轮泵工作原理
圆弧齿轮泵是一种正向排量的离心泵，它的工作原理主要通过齿轮的运动来实现流体的输送。

具体工作原理如下：
1. 泵体内部有两个齿轮：一个是驱动齿轮（也称为“动齿轮”），另一个是从动齿轮（也称为“定齿轮”）。

2. 动齿轮通过轴与电动机相连，电动机的转动带动动齿轮旋转。

3. 动齿轮与定齿轮之间形成一定的啮合间隙，并在泵体内形成一些密封的工作室，即齿槽。

4. 随着动齿轮的旋转，齿槽相应地运动，形成一种泵腔的变化。

在齿轮的旋转过程中，齿槽从小到大逐渐扩大，使泵腔内的流体吸入。

5. 当齿槽扩大到一定程度时，它将与泵体的吸入口连通，使外部的流体通过吸入口进入泵腔。

6. 随着动齿轮的继续旋转，齿槽慢慢变窄，将泵腔与吸入口隔离，形成一定的密闭空间，使流体无法回流。

7. 与此同时，随着动齿轮的旋转，齿槽还将与泵体的出口连通，使泵腔内的流体被排出。

8. 当动齿轮一圈完成后，整个输送循环重新开始。

综上所述，圆弧齿轮泵的工作原理是通过齿轮的旋转运动，形成一系列变化的齿槽来实现流体的吸入和排出，从而实现流体的输送。

60yhcb-30圆弧齿轮油泵

60yhcb-30圆弧齿轮油泵的并购，要防止出现垄断的趋势。

四是流通企业重组并购要和保护国家经济安全相结合。

中央财经大学商学院周卫中博士提出，在商业并购重组中，应注意民族资本的地位问题。

他认为，日本重视民族资本在流通业保持主导地位的做法，值得中国借鉴。

水务市场贪大求洋之祸，内资面临体制性障碍透视“实际上，政府利益的流失在这一领域非常严重，建设部为此也深感头痛。

”一位接近建设部的人士透露。

清华同方水务总工程师张发鹏经常带着投标书辗转各地，希望能够获得当地政府的青睐，得到污水处理建造和运营的机会。

但他却很少有机会能够与国外同行“同场竞技”，因为即便是“清华同方”这样国内知名的企业，也只能接些国外企业看不上的“尾单”——中小型污水处理。

内资疲软“外资进入中国水务市场的案例已经很多了。

”建设部政策研究中心主任秦虹告诉记者。

秦曾经多次参与制定水务改革的决策。

“现在已经很难说，水务【KCB/2CY型齿轮油泵】产品：【KCB/2CY型齿轮油泵】产品简介：2CY、KCB齿轮式输油泵：1、本泵适用于输送各种有润滑性的液体，温度不高于70℃，如需高温200℃，同本单位联系可配用耐高温材料即可，粘度为5×10-5～1.5×10-3m2/s。

2、本泵不适用于输送腐蚀性的、含硬质颗粒或纤维的、高度挥发或闪点低的液体，如汽油、笨等。

4．利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。

在泵工作中受到不可避免的液压冲击时，能起到较号的缓冲作用。

【KCB/2CY型齿轮油泵】工作原理：2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。

齿轮泵的工作原理及应用

齿轮泵的工作原理及应用1. 工作原理齿轮泵是一种常见的液体输送装置，它的工作原理是利用一对齿轮在泵体内旋转，将液体吸入泵腔并推送到出口。

齿轮泵通常由驱动轴、从动轴、泵壳和齿轮组成。

工作原理如下： 1. 驱动轴带动从动轴和齿轮旋转。

2. 当齿轮与泵壳内的液体接触时，液体会被吸入齿间的空隙中。

3. 随着齿轮旋转，液体被推送到泵腔的出口。

4. 液体从出口流出，完成液体输送过程。

2. 应用齿轮泵由于其简单可靠的工作原理，广泛应用于各个行业中，特别是在以下领域：2.1 工业应用齿轮泵在工业领域中被广泛使用，用于以下方面： - 润滑油输送：齿轮泵可以输送各种润滑油，用于润滑各种设备，例如发动机、齿轮箱等。

- 冷却剂循环：齿轮泵可用于工业设备的冷却系统，将冷却液体循环输送，保持设备的正常运行温度。

- 石油和化工：齿轮泵在石油和化工行业中常用于输送各种液体，如原油、化学品等。

2.2 汽车工业在汽车工业中，齿轮泵广泛用于润滑系统和转向系统： - 润滑系统：齿轮泵用于输送发动机的润滑油，保持发动机正常运行。

- 转向系统：齿轮泵用于转向液的输送，为转向系统提供所需的压力。

2.3 农业应用齿轮泵在农业领域中具有重要作用，主要用于以下方面： - 农田灌溉：齿轮泵可用于输送水源，满足农田的灌溉需求。

- 农业机械：齿轮泵广泛应用于农业机械中的液压系统，例如拖拉机、收割机等。

2.4 其他领域此外，齿轮泵还适用于其他领域，如船舶、建筑和采矿等。

在船舶领域，齿轮泵用于燃油和船舶润滑系统；在建筑领域，齿轮泵用于混凝土搅拌车、压力机等设备；在采矿领域，齿轮泵用于输送矿石浆液等。

总之，齿轮泵因其简单可靠的工作原理，在各个行业都有广泛的应用。

通过不断的技术改进和创新，齿轮泵的性能和效率得到了提升，满足了不同领域的需求。

齿轮泵的工作原理简介

齿轮泵齿轮泵的工作原理简单构造1一对互相啮合的齿轮 (The teeth meshed)2主动轮由原动机带动回转，齿顶和端面被泵体和前后端盖包围3由于相啮合齿的分隔，吸入腔和排出腔隔开吸入和排出1图示方向回转时，齿C退出啮合，其齿间V增大，P降低，液体在吸入液面P作用下，经吸入口流入2随齿轮回转，吸满液体的齿间转过吸入腔，沿壳壁转到排出腔3当重新进入啮合时，齿间的液体即被轮齿挤出结构特点1泵如果反转，吸排方向相反2啮合紧密，齿顶和端面间隙都小，液体不会大量漏回吸入腔3磨擦面较多，只用来排送有润滑性的油液外啮合齿轮泵的结构如下齿轮泵的困油现象●外齿轮泵一般采用渐开线 (involute) 齿形●为转运平稳，要求齿轮的重迭系数ε大于1●前一对啮合齿尚未脱离啮合时，后一对齿便已进入啮合。

●在部分时间内相邻两对齿会同时处于啮合状态，形成一个封闭空间，使一部分油液困在其中，●而这封闭空间的容积又将随着齿轮的转动而变化 (先缩小，然后增大)，从而产生困油现象。

齿轮泵的困油现象示意图如下困油现象的危害和排除危害（当封闭V减小时，液体受挤压而P急剧升高，油液将从缝隙中强行挤出）1、产生噪音和振动；2、使轴承受到很大的径向力；3、功率损失增加；4容积效率降低（当封闭V增大时，P下降，析出气泡）；5、对泵的工作性能和使用寿命都有害排除方法(设法在封闭V变小时使之和排出腔沟通，而在增大时和吸入腔沟通)1、开卸荷槽(图2—2(b)的虚线)。

优点：结构简单，容易加工，且对称布置，泵正、反转时都适用，因此被广泛采用。

缺点：对称卸荷槽还不十分完善（还有噪音和振动）2、不对称卸荷槽优点：两个卸荷槽同时向吸入侧移过适当距离；延长了Va和排出腔相通的时间；推迟了Vb和吸入腔相通的时间；Vb中可能出现局部真空，但不十分严重；这种卸荷槽能更好地解决困油问题；能多回收一部分高压液体；泵不允许反转使用；采用卸荷槽后困油现象影响大大减轻。

齿轮泵的径向力如图示径向力增加轴承的负荷，影响泵的寿命工作P 越高，径向力就越大对高压齿轮泵，要设法限制径向力，提高轴承寿命齿轮泵的流量如图示理论上带到排出腔的油液体积应等于齿间工作容积每转的Qt 应为两个齿轮全部齿间工作容积之和。

自-圆弧齿轮泵常出现的问题及解决方法

圆弧齿轮泵常出现的问题及解决方法内容来源自网络ﻩ圆弧齿轮泵是容积泵的一种,由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时,齿轮脱开侧的空间的体积从小变大，形成真空,将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。

ﻩﻩﻩﻩ圆弧齿轮泵是容积泵的一种,由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时，齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。

吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

圆弧齿轮泵常出现的问题及排除方法如下：一、YCＢ型圆弧齿轮泵油压过高的原因有：排油管或过滤网堵塞;安全阀弹簧过紧。

排除方法：清洗油路及过滤器，清除堵塞物;调整弹簧,使之松紧适当。

二、YCB型圆弧齿轮泵压力表达不到规定的要求(压力表读不出数)的原因有：旋转的方向不对；压力表已坏。

排除方法:改变的方向，更换压力表型。

三、圆弧齿轮泵漏油的的原因是:串动间隙大；回油孔装反；主动轴钢套间隙大。

排除方法:调整间隙为0．０4~0.05mm;重新装配;调整铜套间隙。

四、YCＢ型圆弧齿轮泵排油量不够,至调至最高压力时仍打不出油的原因有：液压泵的间隙过大,齿轮端面与轴承间隙过大;吸油管或滤油器堵塞，造成吸油困难；转速不够,油温太低；齿轮磨损。

采取的排除的方法：检查并调整液压泵的间隙,如间隙小，可以用纸垫调整,如相差太大（大于０.05ｍm)，可将壳体磨去一定的厚度，或将轴套镀铬；检查油路、清洗过滤器，更换铜丝布;提高转速;将油加热到3５～5０℃;更换齿轮。

ﻩ采购前阀门选型的步骤和依据：在流体管道系统中,阀门是控制元件,其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以,了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止,已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3００0多个型号、40０0多个规格的阀门产品;最高工作压力为６０0MPa，最大公称通径达5３5０mm，最高工作温度为1２0０℃，最低工作温度为－196℃,适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等)、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等)。

圆弧齿轮泵工作原理

圆弧齿轮泵工作原理圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。

外啮合双齿轮泵的结构。

一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。

齿轮转动时，吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低，液体在压差作用下进入齿间。

随着齿轮的转动，一个个齿间的液体被带至排出腔。

这时排出腔侧轮齿啮合处的齿间容积逐渐缩小，而将液体排出。

齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。

泵的流量可至300米3/时，压力可达3×107帕。

它通常用作液压泵和输送各类油品。

齿轮泵结构简单紧凑,制造容易,维护方便，有自吸能力，但流量、压力脉动较大且噪声大。

齿轮泵必须配带安全阀，以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机.一、工作原理：圆弧齿轮泵是容积泵的一种，由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。

吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

齿轮泵的排出口的压力完全取决于泵出处阻力的大小。

二、运行维护1)启动前检查全部管路法兰，接头的密封性。

(2)盘动联轴器，无摩擦及碰撞声音。

(3)首次启动应向泵内注入输送液体。

(4)启动前应全开吸入和排出管路中的阀门，严禁闭阀启动。

(5)验证电机转动方向后，启动电机。

三，圆弧齿轮泵常见故障及维修方法:1)故障现象：泵不能排料故障原因：a、旋转方向相反;b、吸入或排出阀关闭; c、入口无料或压力过低; d、粘度过高，泵无法咬料对策： a、确认旋转方向; b、确认阀门是否关闭; c、检查阀门和压力表; d、检查液体粘度，以低速运转时按转速比例的流量是否出现，若有流量，则流入不足、(2)故障现象：泵流量不足故障原因：a、吸入或排出阀关闭; b、入口压力低; c、出口管线堵塞; d、填料箱泄漏;e、转速过低对策：a、确认阀门是否关闭;b、检查阀门是否打开;c、确认排出量是否正常; d、紧固;大量泄露漏影响生产时，应停止运转，拆卸检查; e、检查泵轴实际转速;。
