1、卫星电视下变频器(高频头)工作原理
高频头工作原理
高频头工作原理
高频头是一种常见的电子元件，常用于无线通信、雷达、医疗设备等领域。
它的工作原理基于电磁感应和电子振荡。
首先，高频头通过接收来自外部信号源的高频电流或高频电压。
当输入信号通过高频头时，它会引起内部电路的振荡。
在振荡过程中，高频头会产生电磁场。
这个电磁场会放出高频电磁波，以传输或接收信息。
高频头内部的电子振荡电路是实现这一过程的关键部分。
它通常由一个电感和一个电容组成，这两个元件构成了一个谐振回路。
当谐振频率等于输入信号的频率时，电子振荡电路才会达到最佳状态，从而产生最大的电磁场。
高频头还可能包含其他的辅助元件，如放大器和滤波器，以提高信号的质量和增强传输能力。
总体来说，高频头的工作原理是通过电磁感应和电子振荡来产生高频电磁场，以传输和接收信息。
它在无线通信和其他应用中扮演着重要的角色。
高频头基础知识
高频头基础知识一、高频头的名词解释(1) 何为LNB ? 低杂讯降频器的意思.,俗称高频头.作用是把C波段频率范围3.4-GHz-4.2GHz; Ku波段10.75GHz-12.75GHz卫星传送下来的微弱信号放大后再与其中的本振作用后输出卫星接收机所需要的950MHz-2150MHz中频信号,说白了就是信号的一个中转站.Low Noise Block Kownconverter 简称LNB.(2) 高频头内部结构由4个单元组成, 低噪声前端放大-极化信号切换-再放大后送入本振电路混频-两级中频放大输出信号,供电一般为78xx系列三端稳压.(3) 本振频率: C段高频头本振频率一般为5150MHz,双本振5150MHz和5750MHz两种;Ku 段本振较多,有9.75GHz、10.0GHz、10.6GHz、10.75GHz、11.25GHz、110.30GHz等.了解本振频率很重要,因为卫星下行频率与本振混频后所产生的信号中频,必需在接收机输入频率950MHz-2150GHz之内.否则收不到或者部分信号,通过查阅卫星下行频率,我们就很快知道应该选用什么本振的高频头. C段输出中频=本振频率-下行频率; Ku段输出中频=下行频率-本振频率(4) 噪声系数: C波段高频头的质量标准是噪声系数,用( K )表示如25°K 、17°K等.都说数字越小越好;而Ku波段则用dB (分贝)表示如0.8dB、0.6dB等市面上已出现13°k高频头,是否噪声糸数越低越好呢,笔者也在呐闷,为什么每每遇到收视不好的情况换上老嘉顿28°k 高频头后会有意外惊喜?难道是各厂标称不一.(5) 增益(GAIN): 常见LBN增益为60dB,数值偏高为好.但不能太高,放大倍数过高容易使放大器工作不稳定高频自激,形成网纹干扰.一般来讲,单输出窄带高频头比双极性宽带高频头有更高的增益,低噪声温度比高噪声温度的高频头对信号的接收有更高增益.(6) 双极性LNBF每颗卫星上通常拥有24个电视频道，为充分利用这些频道，以及避免相邻频道的相互干扰，通常将频道顺序按单、双分开，分别以不同极化方式的电磁波发射,即水平与垂直,因为卫星的带宽为27MHz,但频道间隔为20MHz.说明有部分频率重合了.双极化高频头是一种不用伺服马达的与馈源一体化的.从LNB 圆波导口看进去，您将看到两个互相垂直的探针，用来分别接收垂直极化和水平极化的信号. LNBF 波导采用最先进的设计，使两个探针间的水平/垂直信号隔离度超过20dB 并获得超低系数噪声温度利用来自接收机的13/18V 两种可切换的供电电压来确定所需要的是水平极化信号还是垂直极化信号。
高频头基本原理
高频头基本原理高频头：俗称调谐器，是电视高频信号公共通道的第一部分，目前电视机使用的高频头一般分为数字信号高频头（简称数字高频头）和模拟信号高频头（简称模拟高频头）。
; 数字高频头的作用是接收数字电视高频信号，并进行频道选择和高频信号放大及变频处理，有些还带中频信号放大和高频数字信号解调功能，高频数字信号经解调后，输出的数字信号为TS（Transportnbsp;Stream）流，TS 流：也叫传输流，它是以“帧”为单位的数字信号传输流，每一帧数字信号中含有同步头数据结尾等信号，对于MPEG2 数字信号，每帧信号是由长度为188 字节的二进制信号包组成，其内容含有一个或多个节目。
这里“帧”的概念与电视图像中的帧很类似，但内容不相同，一帧MPEG2 数字信号对应于一帧图像来说，只相当于一幅图像内容中的几个像素点。
; 根据接收高频数字信号的调制方式，数字高频头还分QPSK（Quadraturenbsp;Phasenbsp;Shiftnbsp;Keying 正交键控调相）调制高频头和QAM（Quadraturenbsp;Amplitudenbsp;Modulation 正交调幅）调制高频头。
QPSK 调制高频头主要用于卫星电视信号接收；QAM 调制高频头主要用于有线电视信号接收。
; 模拟高频头的作用是接收模拟电视高频信号，并进行频道选择、高频信号放大及变频处理，模拟高频头一般不带中频信号放大和高频信号解调功能，因此模拟电视还需另外再加一个中频放大器和高频信号解调器。
一般模拟高频信号的接收、放大、解调等电路都需要严格调整才能符合整机的要求，因此很难把高频信号接收、放大、解调等功能全部由高频头来完成，因此模拟高频头的主要任务主是选频道，另外一个任务就是降频，把接收到的高频信号降低到一个固定频率之上，这个固定频率信号就是中频信号，其频率一般为38MHz。
中频信号对于视频来说，还是高频信号，它还需要进一步放大，。
卫星电视接收机系统简介
#4 卫星电视接收机系统简介什么是地球同步卫星地球同步卫星就是在离地面高度为35786千米的赤道上空的圆形轨道上绕地球运行的人造卫星。
其角速度和地球自转的角速度相同，绕行方向一致，与地球是相对静止的。
馈源有什么功能馈源又称波纹喇叭。
主要功能有俩个：一是将天线接收的电磁波信号搜集起来，变换成信号电压，供给高频头。
而是对接收的电磁波进行极化。
高频头有什么功能高频头又称低噪声降频器（LBN）。
其内部电路包括低噪声变频器和下变频器，完成低噪声放大及变频功能，既把馈源输出的4GHz信号放大，再降频为950-2150MHz第一中频信号。
卫星天线的种类卫星天线通常由抛物面反射板与放置在抛物面凹面镜核心处的馈源和高频头组成。
目前KU频道多采用馈源一体化高频头。
按馈源及高频头与抛物面的相对位置分类，有前馈式（又称中心馈源式）、偏馈式和后馈式。
前馈、偏馈式多用于接受，后馈应用于发射。
什么样的天线好卫星接收天线的增益是重要参数之一，且增益与天线口径有关。
口径越大，增益越高。
天线的波束细如线状，要求天线的精度与表面光滑光洁度越高越好。
一般的天线抛物面为板状及网状，显然板状抛物面要比网状抛物面增益要高，而板状整体抛物面又要比分瓣拼装抛物面增益要高。
IRD是什么IRD（Intergrated Receiver Decoder)是指综合译码卫星接收机。
数字IRD与仿真IRD的对比数字IRD比仿真IRD有如下长处：1。
数字IRD 接受的图像大体与发送端一致；2。
完全消除色亮干扰、微分增益和微分相位失真引发的图像畸变；3。
长距离数字传输不会产生噪声积累；4。
便于加工处置、保留、多任务制和加密处置；5。
节约频谱资源。
若是说数字IRD有缺点的话，就是价钱略高于仿真IRD。
如何选购数字卫星接收机选购数字卫星接收机，除通常注意的因素，如技术指标、外形、质量、价钱及售后服务之外，以下问题应慎重考虑：（1）选低门限值的，才能保证在弱信号、小口径天线接收，在一只高频头进行双星接收或多只高频头配一副天线接收等条件下取得满意效果。
卫星高频头原理
卫星高频头原理卫星高频头是一种广泛应用于通信领域的设备，它的工作原理是通过接收和发送高频信号，实现卫星通信。
在这篇文章中，我们将深入探讨卫星高频头的工作原理及其应用。
一、卫星高频头的基本原理卫星高频头主要由天线、放大器、混频器、调制解调器等组成。
它的工作原理可以简单概括为：卫星高频头接收地面发射的高频信号，经过放大器放大后，经过混频器进行频率转换，然后经过调制解调器进行信号调制和解调，最后将信号发送回地面。
具体来说，卫星高频头的工作原理包括以下几个步骤：1. 接收信号：卫星高频头的天线接收地面发射的高频信号。
天线的设计和制造对于接收效果有着至关重要的影响。
2. 信号放大：接收到的信号非常微弱，需要经过放大器进行放大。
放大器可以将信号的强度增加到适合处理的水平。
3. 频率转换：接收到的高频信号经过放大后，需要经过混频器进行频率转换。
混频器将高频信号与本地振荡器产生的本地频率进行混频，得到中频信号。
4. 信号调制：经过混频后得到的中频信号，通过调制解调器进行信号调制。
调制解调器将中频信号转换成数字信号，以便进行后续的处理和传输。
5. 信号解调：在发送信号时，调制解调器将数字信号转换成模拟信号。
这样，信号就可以通过卫星传输到地面接收站。
二、卫星高频头的应用卫星高频头在通信领域有着广泛的应用。
它可以实现地面和卫星之间的双向通信，用于军事通信、民用通信和卫星广播等方面。
1. 军事通信：卫星高频头在军事通信中发挥着重要作用。
它可以实现军队之间的远距离通信，提供高质量的语音和数据传输服务。
军事通信需要保密性和可靠性，卫星高频头能够满足这些要求。
2. 民用通信：卫星高频头在民用通信中也得到了广泛应用。
它可以实现跨越大洋的通信，提供全球范围内的电话、互联网和电视信号传输服务。
卫星高频头的应用使得人与人之间的沟通更加便捷和快速。
3. 卫星广播：卫星高频头还可以用于卫星广播。
通过卫星高频头，广播公司可以将音频信号传输到卫星上，再由卫星广播到全球各地。
IRD原理

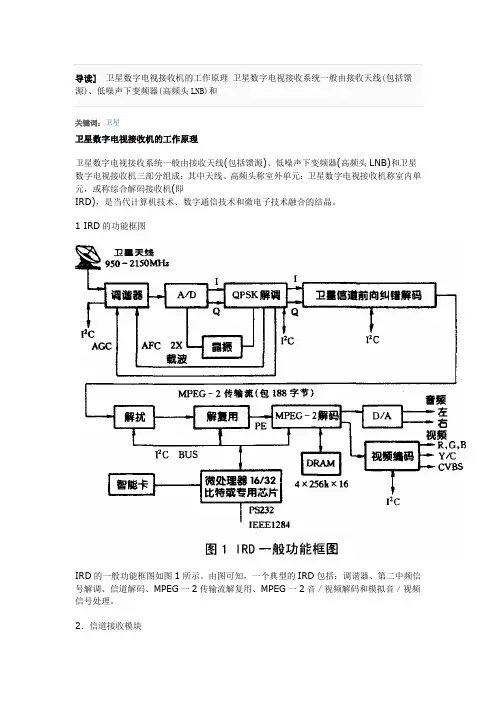

导读]卫星数字电视接收机的工作原理卫星数字电视接收系统一般由接收天线(包括馈源)、低噪声下变频器(高频头LNB)和关键词：卫星卫星数字电视接收机的工作原理卫星数字电视接收系统一般由接收天线(包括馈源)、低噪声下变频器(高频头LNB)和卫星数字电视接收机三部分组成：其中天线、高频头称室外单元：卫星数字电视接收机称室内单元，或称综合解码接收机(即IRD)，是当代计算机技术、数字通信技术和微电子技术融合的结晶。
1 IRD的功能框图IRD的一般功能框图如图1所示。
由图可知，一个典型的IRD包括：调谐器、第二中频信号解调、信道解码、MPEG一2传输流解复用、MPEG一2音／视频解码和模拟音／视频信号处理。
2．信道接收模块c波段或Ku波段的卫星下行信号由犬线接收，经过LNB放大和下变频，形成950～2050 MHz第一中频信号，经电缆送到IRD的调谐器，高频调谐器根据所需接收的频率，通过PLL(锁相环)环路控制本机振荡器频率，把输入信号变频成第二中频(479．5 MHz)信号，送到正交检相器分解出I、Q两路模拟信号，经过A／D转换器再把这两路模拟信号分别转换成6比特的并行数字信号，进入QPSK解调电路和信道纠错电路。
QPSK解调器的核心部分起到载波恢复、寻址、位同步、反混叠、匹配滤波和自动增益控制(AGC)作用。
Butterworth型匹配滤波器用米完成升余弦滚降形状的脉冲形成滤波变换(α=O．35DVB 或α=O.20DSS，DVB数字视频广播，DSS数字卫星业务)。
信道纠错部分包括：Viterbi卷积(1／2，2／3，3／4，5／6，6／7 和7／8，K=7)和RS解码(204、188DVB)。
Viterbi解码可对误码率(BER)为10^-4～10^-2的数据流进行纠错，以达到RFR为10-4。
RS解码主要对突发性片状误码进行纠错，以达到BER优于10^-10的结果，最后输出符合MPEG一2标准的传输流(TS)，每个数据包为188个字节。
卫星电视接收用高频头
公式 中的 Ｌ ｐ为 卫 星 信 号 电 波 的 空 间传 播 损 耗 ， Ｋ为 玻兹 曼 常 数 ， Ｌ为 天线 指 向误 差 、极 化 误 差 、 △ 馈
源损 耗 等 。
从 上 述 分析 中得 知 高 频 头 噪声 温 度 的重要 性 外 ， 尤 其 在接 收 卫 星数 字 电视 信 号 时 ， 频 头 的 本振 相 位 高 噪 声 以及 频 率 稳 定 度 也 直 接 影 响 到 卫 星信 号 的 误 码
卫星广播
两 个频 段 信 号 ， 而 引发 对 双 频 段 高 频 头 的研 制 。现 从
在 已经 有 双 频 段 双极 化 高 频 头 面 市 ， 集 Ｃ、 ｕ频 段 它 Ｋ 及 水 平 、 直 两 种 极 化 的接 收功 能 于一 体 ， 有 ４个 垂 具
定 度 和动 态 增 益 高 的 高频 头 。公 式 中 的 Ｔ Ｔ ＋ ｅ Ｔ ＝ ａ Ｔ ，ａ 为 接 收 天 线 的 噪 声 温 度 ， ｅ为 接 收 高 频 头 的 噪声 温 Ｔ
一
２ 高 频 头 的 功 能
般 的卫 星 电视 接 收系 统 主要 包 括 天 线 、馈 源 、
高 频 头 （Ｎ ） Ｌ Ｂ 和卫 星 接 收 机 等 ， 高 频头 又称 室 外 单 而
机 而言 ） 。
信 号 经 过 约 ４万 公 里 的远 距 离 空 间 传 输 已 是 非 常 微 弱 ） 行 低 噪 声 放 大 ， 进 行 下 变 频 （ 成 第 一 中频 进 并 变
９ ０ １ ５ ＭＨ ５ ￣ ７ ０ ｚ或 ９ ０ ２ ５ ＭＨｚ ５ ￣ １０ ）和 第 一 中频 放 大 后
元 （ 称 卫 星 电视 下 变 频 器 ） 它是 由微 波 低 噪声 放 大 也 ， 器 、 频 器 、 一 本振 和第 一 中频 前 置放 大器 组 成 ， 混 第 高
高频头常见故障处理
高频头的检修发布时间：2007-09-30 15:51:08 [字号：大中小] 阅读次数：3691.高频头简介卫星电视接收机高频头（LNB）又称低噪声放大变频器，安装在卫星天线上，属室外单元，它由微波低噪声放大器、微波混频器、第一本振和第一中频前置放大器组成。
其电路框图如图5-5所示。
高频头的作用是：（1）提高系统的灵敏度。
即在天线和接收机已选定的情况下，选用合适的高频头，可提高接收机解调输入信号的载躁比C/N。
例如，宽频带高频头的增益不如窄频带高频头；双本振高频头的增益不如单本振高频头。
（2）进行频率变换。
由天线接收下来的高频卫星电视信号经高频放大器放大后送入混频器，同时本机振荡器产生的高频信号也送入混频器。
两个不同频率的信号送入混频器后，由于混频器是个非线性的器件，使天线送来的信号与本振送来的信号在混频器内进行混频差拍，从而产生第一中频信号。
C波段高频头的本振频率一般是5.15GHz，卫星电视高频信号一般是3.7～4.2GHz，本振频率减去卫星电视信号波段卫星电视信号的下行频率可得到C波段的第一中频频率，即5.15GHz-（3.7～4.2）GHz=950～1450MHz。
Ku波段卫星电视的下行频率为 10.7GHz～12.75GHz，带宽为２.05GHz，是C波段的4倍。
因此，Ku波段的高频头本振频率有几种，它的第一中频频率等于卫星电视信号下行频率减去高频头的本振频率。
不同本振频率的Ku波段高频头的接收频率和中频范围见表不同本振频率Ｋu高频头接收的频率和中频范围高频头的性能指标主要有：（1）功率增益。
C波段高频头一般在60-65dB。
（2）带内幅频特性。
带内幅频特性是指在输入电平恒定的情况下，当输入信号频率变化时，输出端电平变化的特性。
功率增益与幅频特性这两个指标是相互矛盾的，如果要求增益高，幅频特性难以保证；如果要求增益低些，可以相对改善幅频特性。
一般要求幅频特性平坦，在±1～2d B之间。
《电视机的高频头》课件
高频头可能出现的故障以及解决方法
1 无图像或无声音
可能是高频头损坏或接线 问题，可检查和更换损坏 的部件或修复接线。
2 画质模糊或音质差
可能是高频头调谐不准确 或老化，可进行调节或更 换高频头。
3 频道切换问题
可能是高频头电路故障或 软件问题，可重启电视机 或更新软件以解决。
如何判断电视机高频头是否损坏？
高频头的功率处理及影响因素
高频头的功率处理能力受到其设计和规格以及电视机供电电源的限制，它可 以影响信号传输的稳定性和质量。
可通过观察是否有图像和声音，检查信号连接是否稳定以及使用专业测试设备来诊断高频头是否正常工作。
高频头的维护与保养
定期清洁高频头接头，避免强磁场干扰，避免长时间高温暴
高频头的频率响应是指它能够接收和处理的信号频率范围，决定了电视画面和音质的清晰度和准确性。
《电视机的高频头》
This presentation explores the fascinating world of television highfrequency heads, discussing their function, types, troubleshooting, and more.
什么是电视机的高频头？
电视机的高频头是一种关键元件，用于接收高频信号并将其转换为视频和音频信号，以显示和播放电视节目。
高频头的作用及原理介绍
高频头的作用是接收并放大电视信号，通过调制解调过程将音视频信号传输 到屏幕和扬声器。
不同类型电视机的高频头有何 差异？
各种类型的电视机使用不同种类和规格的高频头，这取决于信号处理要求、 画质和音质要求以及电视机的制造品牌。
高频头原理及应用
• (2) 本振频率必须可以微调, 以使本振频率能准确 地调谐, 获得最佳接收效果。其频率微调范围一般 为±1.5MHz~±5 MHz。 • (3) 因为本振电路是具有一定功率的高 频信号发生器它可能通过天线向空间辐射, 向外辐 射的本振功率会造成对邻近电视机的干扰, 因此要 求本振辐射要小。 一般本振信号幅度为 100~200mV, 且需将整个高频头用金属外壳屏蔽。 • (4) 本振输出波形要良好, 谐波成分要小, 否则将会产生较多的组合频率干扰
• 4. 高放级应设有自动增益控制电路 • 一般要求自动增益控制范围应达到20 dB以上, 以保证当天线输入电平, 在一定范围内变 , 化时, 视放输出电压基本保持幅度稳定。 • 5. 本机振荡的频率稳定度要高, 且对外辐射小 • 通常要求VHF段本振漂移小于±300 kHz, UHF段本振漂移小于±500 kHz。
i = ( a0 + +
2
2
U s2 +
2
2
2 U L ) + a1 (U s cos ω s t + U L cos ω Lt )
a2 2 2 (U s cos 2ω s t + U L cos 2ω Lt ) + a2U sU L [cos(ω L − ω s )t + 2 cos(ω L + ω s )t ]
• (3) 混频失真和干扰要小。我们只要求混频后的载波频率 由高频变为中频, 而代表图像和伴音信息的高频电视信号 调幅波的振幅和瞬时频率的变化规律不变, 否则将会使图 像和伴音产生失真。 另外, 还要设法去掉混频过程中产生 的其它干扰信号。 • (4) 应有较好的匹配特性, 以获得最佳功率传输。 因此混频器输入端与高放输出端连接采用电感抽头, 而混 频器输出电路与中放输入端也常采用电容抽头等方式以实 现阻抗匹配。 • 在电视机中常见的混频电路是他激式的, 即用 两个晶体管分别担负振荡与混频。 根据高频电视信号与 本振信号注入混频管方式的不同, 混频电路型式和特点也 不同。
高频头种类及工作原理
高频头种类及工作原理摘要：高频头是一种常见的工业设备，广泛应用于加热、焊接、熔炼等领域。
本文将介绍高频头的种类和工作原理，以帮助读者了解该设备的运作原理和特点。
一、高频头的种类1. 振荡管高频头振荡管高频头采用振荡管作为振荡源，常见的振荡管有石英管和管状三极管。
这种高频头体积小、重量轻，适用于小型设备，但功率较低。
2. 功率管高频头功率管高频头采用功率管工作在开关状态下，常见的功率管有金属二极管和场效应晶体管。
这种高频头功率较大，适用于大型设备。
3. IGBT高频头IGBT高频头采用绝缘栅双极晶体管（Insulated Gate Bipolar Transistor）作为功率开关元件，兼具功率管和振荡管的优点。
IGBT 高频头在工作时，可以实现高效转换和控制，广泛应用于工业生产中。
二、高频头的工作原理高频头利用电磁感应原理进行工作。
当高频电源输出的交流电通过变压器进行降压、变压换流后，进入高频头。
高频头内的振荡电路将直流电转换为高频交流电，并将其传递到工作线圈或电极上，产生强烈的电磁场。
工作物体（如金属材料）置于该电磁场中时，会受到磁场的作用，从而达到加热、焊接或熔炼等目的。
在高频头的振荡电路中，振荡管、功率管或IGBT等元件扮演着重要角色。
振荡管根据其特定的工作方式，产生宽频谱的高频信号，形成强烈的磁场。
功率管或IGBT则负责将电流控制在合适的范围内，以确保工作负载得到适当的加热或焊接。
高频头的振荡电路中通常还配备了保护电路，以确保设备的安全和可靠运行。
同时，高频头的工作效果也与工作线圈和电极的设计和材料选择有关。
工作线圈和电极的材料一般选择高导磁性和高导电性的材料，以提高能量传递效率和加热效果。
工作线圈和电极的设计则需要考虑到工作物体的形状和尺寸，以及加热或焊接的要求。
结论：高频头是一种常见的工业设备，通过振荡电路产生高频信号，产生强烈的电磁场，从而实现对工作物体的加热、焊接或熔炼。
不同种类的高频头在工作原理和应用领域上有所不同，读者可以根据自身需求选择合适的高频头。
卫星接收天线高频头的原理与维修
2高频头原理及常识高频头的好坏决定了视频的稳定程度这是因为其一方面能够放大接收到的微弱影像信号另一方面能够对由于传输不稳定和接收干扰信号等原因引起的图像变形失真与干扰进行处理
高频头原理
高频调谐器原理高频调谐器的作用、组成和主要性能指标一、作用与电路组成高频调谐器亦名频道选择器或高频头。
处于电视接收机最前端的电路，通常由输入回路，高频放大器、本振和混频器组成。
其作用是从天线感应的电信号中选出所需高频电视信号、并进行放大，由混频级产生图象中频信号和伴音第一中频信号，并将它们送到图象中放通道进行放大。
一体化高频头是将中频处理电路内置，混频级产生38M图象中频信号和31.5M伴音第一中频信号通过声表进入中频处理电路，输出标准的复合视频信号和声音信号和第二伴音中频。
二、调谐器的主要性能指标1.选择性与通频带因为接收天线感应到的电磁信号多种多样，高频头从中选出所需要的信号进行放大，而把不需要的信号衰减掉，特别是要有效地抑制邻近频道和镜像的干扰，调谐器应有适当的通频带和良好的选择性。
为此，一般要求调谐器总和频率特性为双峰曲线，顶部不平度小于20％，－6dB处带宽应小于11MHz。
对于镜象干扰和中频干扰应具有40dB的抑制能力。
因为镜象频率（等于本振f0加中频fi的频率）变频后，它和本振之差等于中频，能顺利地通过中放电路，故要求高放级能及早将它抑制掉。
2. 功率增益和噪声系数因为高频头是整个电视接收机最前端部件，因此接收机的灵敏度和信噪比将主要取决于他的功率增益和噪声系数的高低。
为了保证图象背景的纯洁、无雪花状干扰，一般要求调谐器的杂波系数低于8dB。
为此一方面要减少回路的插入损耗；另一方面，应选用低噪声管以及合理安排晶体管的工作状态来解决。
为了提高接收机的灵敏度和信杂比，一般要求调谐器的功率增益为20～30dB，同时要求高低频道的增益差应小于8dB。
高放管都要求是高放低噪声管。
3.交叉调制如果邻近频道的信号很强，由于晶体管器件存在着一定的非线性，就会对欲接收频道的电视信号进行调制，结果出现两个不同图象。
这种现象叫做交叉调制。
因此高频头对于邻近频道的抑制应尽可能地大。
4．频道范围高频头覆盖的频率范围。
卫星电视下变频器(高频头)工作原理
卫星电视下变频器（高频头〉地工作原理俞德育1卫星电视下变频器（高频头＞地作用卫星电视低噪声下变频器又称为高频头（也称卫星电视地室外单元＞,它是由微波低噪声放大器，微波混频器，第一本振和第一中频前置放大器组成，其框图如图1所示. b5E2RGbCAP图1高频头地原理框图一般地卫星电视接收系统主要包括：（1＞天线；（2＞馈源；（3＞低噪声下变频器,也称为高频头（是由低噪声放大器与下变频器集成地组件＞,用LNB表示；（4＞电缆线；（5＞端子接头；（6＞卫星接收机；（7＞电视接收机.plEanqFDPw卫星电视接收系统框图如图 2 所示.图2卫星电视接收系统框图由于卫星电视接收系统中地地面天线接收到地卫星下行微波信号经过约40000km左右地远距离传输已是非常微弱，通常天线馈源输出载波功率约为-90dBmW〔注〕.若馈线损耗为0.5dB,则低噪声放大器输入端载波功率为-90.5dBmW.第一变频器和带通滤波器地损耗约为10dB,第一中放地增益约为30dB.这样，若低噪声放大器给出增益（40〜50＞dB,则下变频器输出端可以输出（-30〜-20＞dBmW地信号.因此，卫星电视下变频器地作用是在保证原信号质量参数地条件下，将接收到地卫星下行频率地信号进行低噪声放大并变频• DXDiTa9E3d 2卫星电视下变频器地结构卫星电视下变频器中地低噪声放大器一般是将波导同轴转换器与低噪声放大器合成一个部件•如果要达到噪声温度低和增益高，通常包含3〜4级放大，前两级为低噪声放大器,主要采用高电子迁移率晶体管HEMT器件，后两级为高增益放大器，主要采用砷化镓场效应晶体管GaAsFET典型地LNA地噪声温度在C波段约为（20〜40>°K .增益约为（40〜50>dB,输出输入电压驻波比（VSMR小于1.5.图3给出了低噪声放大器（LNA>地电原理图,设计时通常先给出必要地参数，如S参数、电路级数、匹配电路地方式、噪声参数、输出输入阻抗等等,然后利用计算机CAD软件进行优化设计并作出微带线电路图.RTCrpUDGiT图3低噪声放大器地电原理图第一变频器和带通滤波器是由第一本振、第一混频器及带通滤波器组成地，其作用是将低噪声放大器输出地下行微波信号变为中频信号，变频前后信号地带宽保持不变.5PCzVD7HxA第一本振通常以介质谐振器振荡器作为谐振回路，采用耦合微带线耦合能量，使用CaAs-FET作为基本放大电路来实现振荡器.介质谐振器地介电常数很高，通常在35〜40之间,谐振时，由于介电常数高，电磁场大部分集中在介质内部，与金属谐振腔类似.介质谐振腔地优点是温度稳定性好，品质因数Q值高,体积小，价格低,容易和微带线耦合而制成MMIC.jLBHrnAlLg 图4给出2种实际地介质谐振器振荡器电原理图.图4介质振荡器电原理图实际地介质谐振器振荡器中不仅需要考虑介质谐振器地参数、位置及微带线地参数,还要考虑场效应晶体管输出输入地阻抗匹配地问题和直流偏置电路地设置.XHAQX74J0X 第一混频器由非线性元件、输入信号与本振信号混合网络及一些附加电路组成，如图5所示.图5第一混频器框图输入信号与本振信号混合后叠加在非线性元件上，非线性元件通常采用晶体二极管和三极管，使其工作在伏安特性曲线地非线性区.由其非线性作用使输出端产生出和频、差频、倍频等一系列信号,可用滤波器选取所需地差频信号，应能达到混频地目地.实际电路中常采用二极管阻抗混频器，它地结构简单，便于集成化，工作稳定，噪声系数低，工作频带宽，动态范围大•虽然，这种混频器没有变频增益，只有变频损耗，但这种损耗容易加放大器予以补偿•实际应用中，还要考虑输入信号与本振信号地隔离及对寄生频率地抑制等，通常采用双平衡混频器，它主要由二极管桥和平衡、不平衡变换器组成，电原理图如图6(图中巴仑(balUn＞为平衡、不平衡线路变压器＞所示.LDAYtRyKfE图6双平衡混频器电原理图四个特性相同地混频二极管按同一极性顺序连接成环形桥路，输入和本振信号通过变压器耦合，将不平衡地输入变换为平衡输出加到二极管桥地两对角线上，从而总地中频电流等于四个二极管所产生地中频电流地总和• Zzz6ZB2Ltk双平衡混频器具有主要特点如下：(1＞输入信号与本振信号之间有高隔离度；(2＞工作频带宽；(3＞动态范围大，抗过载能力强；(4＞对寄生频率有很好地抑制能力；(5＞能抑制本振引入地噪声.第一中放也称前置中放，通常是直接和混频器相接地，它地作用是把混频器输出地微弱中频进行放大、以补偿混频器、带通滤波器以及室外、室内单元间连接地高频电缆所引起地衰减.第一中放通常直接采用集成电路块.dvzfvkwMI1由于二次变频式地卫星接收系统第一中频通常选择在1GHz左右，这个频率处于微波放大器和高频放大器地交界处，因而电路结构方式可以用分布参数、集中参数或二者地混合形式三种.rqyn14ZNXI集中参数电路与一般高频放大器基本相同，电路元件用集中参数地电阻、电容和电感,参见图7.图7集中参数电路由于中放是宽频带电路，所以不能使用调谐回路，元件为无引线型，电路尺寸紧凑但由于R、C元件地离散性，往往难以得到严格符合设计要求地数值，所以单级增益低；但可以用增加级数地方法加以解决，一般由3〜4级组成，增益约为20dB.EmxvxOtOco分布参数地中放电路可以用微带形式实现，参见图8所示.可先测出晶体管地S参数，然后设计微带匹配电路•分布参数电路地优点是电路一致性较好容易达到单级最佳性能，所以放大器一般是2〜3级.SixE2yXPq5图8分布参数电路混合形式地电路是用一部分微带线和部分集中参数元件组成地.当第一级管子地S11值适当时，可用较短地传输线和分支微带组成输入电路，能获得较低地噪声.级间和输出电路可采用微带和集中参数元件地结合.它设计灵活，兼有分布和集中参数电路地优点.6ewMyirQFL室外单元地直流供电由连接室外单元地75 Q高电缆芯线提供.室内单元地直流电源通过高频扼流圈传送给室外单元，它对（3.7〜4.2>GHz地微波信号和第一中频信号均无影响.通常16V〜24V地电压，一路送去LNA,另一路送到室外单元地稳压电路，稳压后供室外单元其他各级使用.kavU42VRUs3卫星电视下变频器地主要技术要求由于卫星电视接收系统中天线接收到地卫星下行微波信号非常微弱，为保证信号地质量，将接收到地卫星下行频率信号进行放大并变频,C频段卫星电视下变频器应该满足地主要技术要求如下：y6v3ALoS89(1＞振幅一频率特性好•振幅一频率特性是指输入电平恒定下，输入信号频率变化时输出端电平变化地特性，主要包括通频带、功率增益、增益波动及增益斜率几方面.M2ub6vSTnP通频带要求下变频器地输入频段与卫星下行频段一致，输出频段与卫星接收机地输入频段一致，而且下变频器地输入输出频段地带宽一致；OYujCfmUCw功率增益是指输出功率与输入功率之比；增益波动是指在中频输出地频带内，最大增益与最小增益之差；增益斜率是指在中频输出地频带内，单位频带内增益地变化率.(2＞噪声系数低.噪声系数是指下变频器整体地等效输入噪声，即将整个电路产生地热噪声等效于在输入端地一个噪声源，通常用噪声温度表示.eUts8ZQVRd(3＞本振频率特性好.它包括第一本振频率地标称值、第一本振频率地稳定度、第一本振频率地泄漏.(4＞输入输出地电压驻波比及回波损耗小，输出地电压驻波比及回波损耗在中频频段内测量,输入地电压驻波比及回波损耗在下行微波频段内测量.sQsAEJkW5T(5＞功率增益高.它是指下变频器地中频信号输出功率大.(6＞增益稳定性好.这是指在中频输出地频带内增益随时间变化地起伏小(7＞多载波互调比小.这是指多个不同频率地信号进入下变频器时地相互调制产物小.(8＞输入饱和电平高•这主要是指输入信号超过额定范围时，引起下变频器进入非线性工作区地影响小.(9＞镜像干扰抑制比高.这是表示下变频器抑制镜频信号地能力好.当下变频器工作在线性范围时，输入幅度相等地带内信号和镜频信号两者在输出端电平比即镜像干扰抑制比.GMslasNXkA(10＞群时延特性好.这是指下变频器造成地群时延小.(11＞杂散信号少.这是指互调产物之外地无用信号少.(12＞残余调制噪声小.这是指当输入端加一标称频率、标称电平地纯正弦信号时，输出信号中含有地附加噪声小.TlrRGchYzg这些技术要求中，以本振频率稳定度高、噪声温度低、幅频特性好为最重要以上对C频段高频头地主要技术要求可以概括成表 1 所示.但表1是针对接收C频段卫星模拟电视信号地高频头而言地，如果在接收卫星数字信号时，则除了选用噪声温度低, 本振频率稳定度高，动态增益大外，还必须选用本振相位噪声小地高频头，因为在接收卫星数字信号时，高频头地本振相位噪声和本振频率稳定度大小对接收信号质量是至关重要地(因为会影响到数字信号地误码率＞.用于数字压缩卫星接收系统地高频头要求本振相位噪声小于-65dBc/Hz(在1kHz处〉；本振频率稳定度小于土500kHz . 7EqZcWLZNX表1C频段高频头(室外单元＞电性能要求(引自GB11442-95〉序号技术参数单位要求备注1工作频段GHZ3.7〜4.2-2振幅/频率特性dBW 3.5通常内功率增益起伏峰峰值、带宽500MHz3带内任意接收频道内增益波动dBwi频道内功率增益起伏峰峰值,带宽36MHz4功率增益dB60±5-5噪声温度KW 3020〜25C6一本振标称频率MHz515±2 -7一本振频率稳定度-< 7.7 X 10-4-25〜55C8输入饱和电平dBm> -601dB压缩点时地输入电平9镜像干扰控制比dB> 50-10输入口回波损耗dB>7 -11输出口回波损耗dB> 10-12多载波互调比dB> 4013增益稳定性dB/h < 0.2 -14输出频率范围MHz97（〜1470-对于Ku频段高频头地选择，由于目前我国使用地通信卫星(鑫诺1号星、亚洲2号星、亚太1A星等〉转发器地下行工作频段都为(12.25〜12.75＞GHz,而国际电联分配给我国直播卫星(三个轨位为62° E、80° E、92° E＞地下行工作频段为(11.7〜12.2＞GHz,因此所选用Ku频段高频头地频宽范围一定要与所需接收卫星地下行工作频率范围相适应.lzq7IGf02E此外，如果使用一体化馈源高频头最好选用双线极化馈源高频头，这样卫星下行地两种极化波可以在卫星接收机上通过极化电控切换来选择所需接收地垂直或水平极化波.zvpgeqJ1hk 4现代高频头(LNB＞及其发展趋势由于科学技术地进步，国际市场竞争地加剧，使得高频头地制作越来越精良，性能越来越优异，电路越来越集成化，体积越来越小，可靠性越来越高，并且增加了很好地防雷击能力.以下详细介绍现代高频头地主要特点及其发展趋势• NrpoJac3v1(1＞超低噪声特性由于HEMT管子地问世和广泛应用，目前已可获得低达20°K地C频段地噪声温度特性和约40dB地功率增益，以及约40°K地Ku频段地噪声温度特性• 1nowfTG4KI(2＞自振混频电路采用自振混频单片电路，使变频器电路大为简化•使用这种单片电路，完成了本振、混频和第一中放作用，此单片电路不仅没有变频损耗，而且获得了近10dB地变频增益，简化了电路，增加了可靠性，最常见地单片电路为MSA0886，MSF8885等• fjnFLDa5Zo(3＞单片中放电路为了获得20dB地中放增益，需3〜4级中频放大电路，80年代国际上通常采用2只单片电路，可以获得25dB左右地增益和约10dB地一分贝压缩点输出功率，单片中放集成电路获得22dB地中放增益和12.5dB地1分贝压缩点输出功率•电路简化，这种电路常用地单片电路为MSA0886，INA10386 等.tfnNhnE6e5(4＞表面安装技术及高集成化设计70年代及80年代国际上多种高频头大都采用带引线地电阻及电容器，体积大，重量大,所用地中放电路也都采用多级级联地中放管，本振混频器均为单独分离电路.HbmVN777sL当今地高频头(LNB＞,采用了表面安装元件、自谐振混频电路，单片中放电路实现了高集成化，体积小，重量轻，可靠性高.V7l4jRB8Hs(5＞一体化地防潮设计过去市场上销售地高频头，有地由于防水密封设计不良而导致提前失效•为解决防水密封设计，现代高频头均趋于一体化结构设计•高频头地波导及腔体部分一体化压铸成型射频及中频电路地盖板均有“ O'型橡皮圈密封.83ICPA59W9(6＞防雷击保护电路高频头是室外单元，工作在天线后面•为了改善天线地等效噪声温度，天线往往都安装在开阔地及高处•能否防雷击是高频头可靠设计地重要方面.70年代和80年代初地高频头大都无防雷击设计，现在市场上地高频头也有无防雷击设计地•有防雷击设计地大都防雷击能力在1500V左右,而改进后地现代高频头地防雷击能力高达3000V. mZkklkzaaP (7＞现代高频头地新发展现代高频头已做成双极化高频头和双频段高频头，前者可同时接收到卫星下行地两种极化波信号,后者可同时接收到C与Ku两个频段地卫星下行信号，这就大大地简化了整个馈源系统，提高了整个天馈系统地使用效果.AVktR43bpw(8＞鉴于卫星数字电视地广泛应用，目前已开发出本振频率稳定度高，本振相位噪声低地现代高频头，因其产生地数字信号误码极小，特别适用于对卫星数字电视信号地良好接收.ORjBnOwcEd。
卫星接收站中高频头(LNB)的原理、维护及使用
卫星接收站中高频头(LNB)的原理、维护及使用
汤锋
【期刊名称】《有线电视技术》
【年(卷),期】2010()7
【摘要】在卫星地面接收站的室外部分中,卫星天线馈源输出端接有一高频电子部件,它就是由低噪声放大器和下变频器组成的低噪声单元（LNB）,俗称高频头。
【总页数】2页(P113-114)
【关键词】卫星接收站;高频头;低噪声放大器;卫星地面接收站;原理;维护;电子部件;天线馈源
【作者】汤锋
【作者单位】国家广电总局节目传输中心
【正文语种】中文
【中图分类】TN943.3
【相关文献】
1.卫星接收高频头的维护和使用探讨 [J], 万雅芬;
2.卫星接收高频头的维护和使用探讨 [J], 万雅芬
3.关于卫星接收高频头的维护和使用探讨 [J], 吴琳琳
4.卫星接收高频头的维护和使用研究 [J], 石永昆
5.卫星接收高频头的维护和使用研究 [J], 石永昆;
因版权原因，仅展示原文概要，查看原文内容请购买。
高频调谐器(高频头)原理
检波电路输出的基带信号可以直接用 于电视机的显示或进一步处理。
检波电路通常由一个检波二极管和滤 波器组成，检波二极管将调谐后的信 号转换为直流信号，滤波器则用于抑 制不需要的干扰信号。
输出电路
01
输出电路：负责将检波电路输出 的基带信号传输至电视机的显示 部分。
02
输出电路通常由一个电容和一个 电阻组成，用于调整基带信号的 幅度和阻抗，使其与电视机的输 入要求相匹配。
新工艺
引入先进的微纳加工技术和表面贴装 技术，减小高频调谐器的体积和重量， 提高生产效率和可靠性。
高频调谐器(高频头)在未来的应用前景
卫星通信
随着卫星通信技术的发展，高频 调谐器在卫星电视接收、卫星广 播、卫星导航等领域的应用将更
加广泛。
移动终端
随着移动设备的普及，高频调谐器 在智能手机、平板电脑等移动终端 上的应用将更加普遍。
镜像抑制比不合格
总结词
镜像抑制比不合格是指高频调谐器在接收信号时，无 法有效地抑制镜像干扰信号，导致干扰和误码率增加 。
详细描述
可能的原因包括调谐器内部电路设计、提高 元件性能等。
06
高频调谐器(高频头)的发 展趋势与未来展望
高频调谐器(高频头)的未来发展方向
灵敏度降低
总结词
灵敏度降低是指高频调谐器接收信号的能力下降，无 法正常接收和输出信号。
详细描述
可能的原因包括调谐器内部元件老化、信号干扰、连 接线路接触不良等。解决方案包括检查调谐器连接线 路、更换老化元件、加强信号抗干扰能力等。
选择性差
要点一
总结词
选择性差是指高频调谐器在接收信号时，无法有效地滤除 不需要的信号，导致干扰和误码率增加。
信号放大
