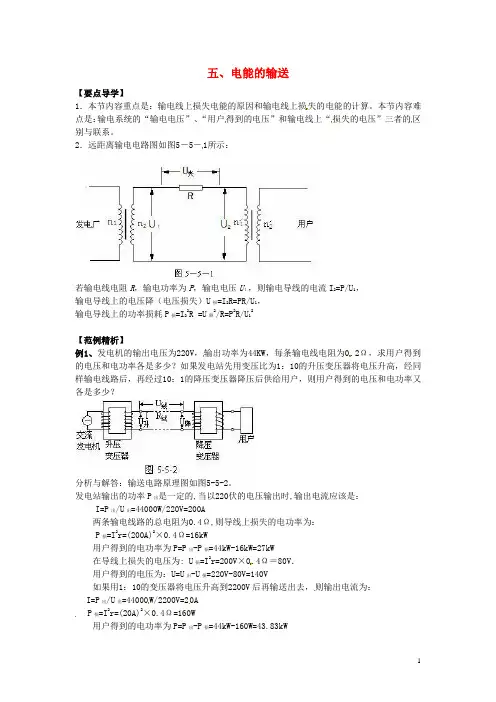

五、电能的输送【要点导学】1．本节内容重点是：输电线上损失电能的原因和输电线上损失的电能的计算。
本节内容难点是：输电系统的“输电电压”、“用户得到的电压”和输电线上“损失的电压”三者的区别与联系。
2．远距离输电电路图如图5－5－1所示：若输电线电阻R，输电功率为P，输电电压U１，则输电导线的电流I2=P/U1，输电导线上的电压降（电压损失）U损=I2R=PR/U1，输电导线上的功率损耗P损=I22R =U额2/R=P2R/U12【范例精析】例1、发电机的输出电压为220V，输出功率为44KW，每条输电线电阻为0.2Ω，求用户得到的电压和电功率各是多少？如果发电站先用变压比为1：10的升压变压器将电压升高，经同样输电线路后，再经过10：1的降压变压器降压后供给用户，则用户得到的电压和电功率又各是多少？分析与解答：输送电路原理图如图5-5-2。
发电站输出的功率P出是一定的,当以220伏的电压输出时,输出电流应该是：I=P出/U出=44000W/220V=200A两条输电线路的总电阻为0.4Ω,则导线上损失的电功率为：P损=I2r=(200A)2×0.4Ω=16kW用户得到的电功率为P=P出-P损=44kW-16kW=27kW在导线上损失的电压为: U损=I2r=200V×0.4Ω＝80V．用户得到的电压为：U=U出-U损=220V-80V=140V如果用1：10的变压器将电压升高到2200V后再输送出去，则输出电流为：I=P出/U出=44000W/2200V=20AP损=I2r=(20A)2×0.4Ω=160W用户得到的电功率为P=P出-P损=44kW-160W=43.83kW在导线上损失的电压为: U损=I2r＝20V×0.4Ω＝8V．加到用户端变压器上的电压为：U=U出-U损=2200V-80V=2192V经过变压器降压后输送给用户的电压为：219.2V．例2、一个小型水力发电站，发电机输出电压U0=250V，内电阻可以忽略不计，最大输出功率为P m=30kW，它通过总电阻R线=2．0Ω的输电线直接向远处的居民区供电。
高中物理第五章交变电流55电能的输送课件选修32
1.远距离输送一定功率的交流电，输电线 上的电压损失 ΔU＝UP·r。
2．远距离输送一定功率的交流电，输电线上功率损失 ΔP＝UP 2·r。
[解析] 设输电电压为 U，所输送的功率为 P，输电线 路总电阻为 r，则输电电流 I＝UP，线路的功率损失 ΔP＝I2r ＝PU22r，可知 ΔP∝U12，当输电电压 U 升高为原来的 n 倍时， 功率损失变为原来的n12，A 错误，B 正确；线路上的电压损 失 ΔU＝Ir＝PUr，可知 ΔU∝U1 ，当输电电压升高为原来的 n 倍时，电压损失变为原来的n1，C 正确，D 错误。
电阻为 R。当副线圈与原线圈的匝数比为 k 时，线路损耗的
电功率为 P1，若将副线圈与原线圈的匝数比提高到 nk，线
路损耗的电功率为 P2，则 P1 和PP21分别为(
)
A.PkUR，n1
B.kPU2R，n1
C.PkUR，n12 D.kPU2R，n12
解析 原线圈的电流为 I1＝UP，由于 P、U 不变，故 I1 不变，由II12＝nn21＝k 得 P1＝I22R＝kPU2R；由I2I′1 ＝nn21′ ′＝nk 得 P2＝I2′2R＝nkPU2R，则PP21＝n12，故选项 D 正确。
[变式训练1] (多选)在远距离输电时，输送的电功率为
P，输电电压为 U，所用导线的电阻率为 ρ，横截面积为 S，
总长度为 l，输电线损失的功率为 ΔP，用户得到的功率为
P′，则下列关系式正确的是( )
A．ΔP＝Uρ2lS
B．ΔP＝PU22ρSl
C．P′＝P－Uρ2lS
D．P′＝P1－UPρ2Sl
5.5 电能的输送 优秀教案优秀教学设计 高中物理选修3-2：交变电流 (4)
5 电能的输送一、教学目标（一）知识与技能1、知道“便于远距离输送”是电能的优点之一．知道输电的过程．了解远距离输电的原理．2、理解各个物理量的概念及相互关系．3、充分理解RU P 2=；R I P 2=； UI P =中的物理量的对应关系． 4、知道什么是输电导线上的功率和电压损失和如何减少功率和电压损失.5、理解为什么远距离输电要用高压.（二）过程与方法1、通过例题板演使学生学会规范解题及解题后的思考．2、通过远距离输电原理分析，具体计算的过程，使学生学会分析解决实际问题的两种基本方法：理论分析、计算推理．（三）情感态度与价值观教育学生节约用电，养成勤俭节约的好习惯二、重点、难点、疑点及解决办法重点：（1）理论分析如何减少输电过程的电能损失．（2）远距离输电的原理．难点： 远距离输电原理图的理解．疑点： RU P 2=；R I P 2=； UI P =的对应关系理解． 解决办法：通过自学、教师讲解例题分析来逐步突破重点、难点、疑点．三、教学过程：（一） 引入新课通过全球夜晚灯光图，三峡水电站等图片，引出电能的输送。
（二） 进行新课-----第五节 、电能的输送一、电能的输送1、电能便于远距离输送.2、输电的基本要求：可靠、保质、经济通过例题找到电能损耗的原因二、如何减小输电线上功率的损失1、减小输电线上的电阻（1）用电阻率小的金属做导线材料（2）缩短输电距离（3）增大导线横截面积2、减小输电电流电站输出的电功率是一定的，需提高输送电压（高压输电）再通过例题的变型验证高压输电是行之有效的三、输电线路示意图四、练习与思考？1、是不是输电电压越高越好？不是，高压输电对设备要求比较高2、采用一个电站与一批用户的“一对一”的供电方式，有什么弊端？用户需要与电站供给不能对应五、小结：1．降低输电损耗的两个途径：减小线路电阻和减小输电电流。
减小输电电流是最有效的途径。
远距离输电线路上，ΔP =I 2r=r U 2，其中（I =U P 总）。
2019-2020学年度人教版选修3-2 5.5电能的输送 教案(4)
电能的输送教案一、学情分析：远距离输电是选修3-2教材中第五章交变电流中的最后一节课。
从整个章节的知识安排来看，本节是电磁感应、交变电流这两章内容的规律总结和综合应用，也是让学生将学过的焦耳定律、欧姆定律、变压器等知识综合运用，并总结得出远距离输电规律的一节课。
整节课主要侧重引导学生积极主动探究、发现、解决问题的能力，培养学生学习物理、研究物理的兴趣及解决实际问题时应有的综合素质和能力，这种能力将对学生今后的工作学习有很大的帮助。
一、教学目标：（一）知识与技能1．知道降低输电损耗的两个途径。
2．理解远距离输电原理，基本规律，能进行相关运算。
3．了解电网供电的优点和意义。
（二）过程与方法引导学生积极主动探究，发现问题，解决问题，并在学习中获得学习信心和能力。
（三）情感、态度与价值观1．培养学生遇到问题要认真、全面分析的科学态度。
2．介绍我国远距离输电概况，激发学生投身祖国建设的热情。
教学重点：找出影响远距离输电损失的因素，使学生理解高压输电可减少功率与电压损失的原因。
教学难点：理解高压输电原理，区别导线上的输电电压U和损失电压ΔU。
教具：多媒体课件二、教学过程：（一）、课前预习：学生查阅网上资料，了解我国目前电能的生产现状，发电厂的种类，电能的输送前景，渗透爱国主义教育，并相互交流学习心得。
（二）、导入新课教师导课：我国地大物博，西电东送、南水北调是我国俩大战略工程，人们常将西部丰富的水能、风能等各种形式的能先转化为电能再进行传输，这是因为电能可以通过电网来传输，那么电能在传输给用户过程中要考虑什么问题呢？（学生回答，教师鼓励）（三）、进行新课教师讲解：由于输电线有电阻，在输电线上有功率损失和电压损失。
教师提问：功率损失？电压损失？学生回答：功率损失为ΔP= I 2r.电压损失ΔU= I r教师设疑：那如何减少输电线上的输电损失呢？下面我们来看一道例题。
例1：如图,一发电厂输出电压为220V，要将功率为220kw的电能输送到10km 以外的地方。
高中物理第五章交变电流远距离输电学案新人教选修
2019-2020学年高考物理模拟试卷一、单项选择题：本题共10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的1．在超导托卡马克实验装置中，质量为1m 的21H 与质量为2m 的31H 发生核聚变反应，放出质量为3m 的10n ，并生成质量为4m 的新核。
若已知真空中的光速为c ，则下列说法正确的是（ ）A ．新核的中子数为2，且该新核是32He 的同位素B ．该过程属于α衰变C ．该反应释放的核能为()23412m m m m c +--D ．核反应前后系统动量不守恒2．如图所示，带电荷量为Q 的等量同种正电荷固定在水平面上，在其连线的中垂线（竖直方向）上固定一光滑绝缘的细杆，细杆上套一个质量为m ，带电荷量为q +的小球，小球从细杆上某点a 由静止释放，到达b 点时速度为零，b 间的距离为h ，重力加速度为g 。
以下说法正确的是（ ）A ．等量同种正电荷在a 、b 两处产生的电场强度大小关系a b E E >B ．a 、b 两处的电势差ab mgh U q= C ．小球向下运动到最大速度的过程中小球电势能的增加量等于其重力势能的减少量D ．若把两电荷的位置往里移动相同距离后固定，再把带电小球从a 点由静止释放，则小球速度减为零的位置将在b 点的上方3．如图所示，倾角为30°的斜面固定在水平地面上，斜面上放有一重力为G 的物块A ，有一水平轻弹簧一端固定在竖直墙面上，另一端与物块A 接触。
若物块A 静止时受到沿斜面向下的摩擦力大小为2G ，此时弹簧的弹力大小是（ ）A ．33B ．233G C ．GD ．33G + 4．有一匀强电场，场强方向如图所示，在电场中有三个点A 、B 、C ，这三点的连线恰好够成一个直角三角形，且AC 边与电场线平行。
已知A 、B 两点的电势分别为A =5V ϕ，B =1.8V ϕ，AB 的距离为4cm ，BC的距离为3cm 。
高中物理选修3-2教学设计3：5.5电能的输送教案

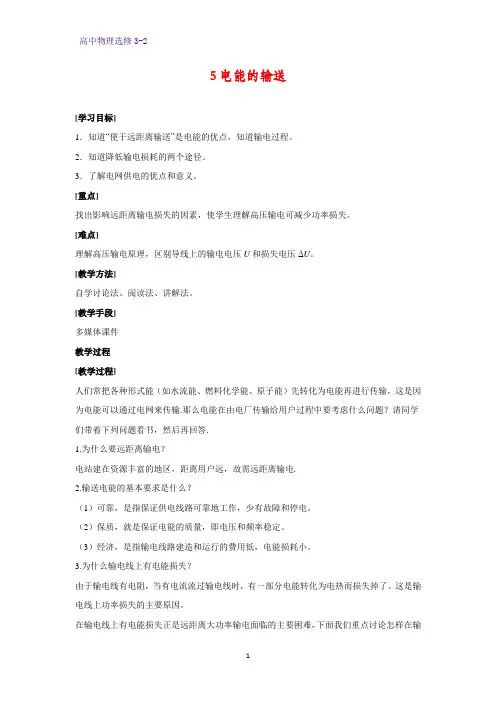

5电能的输送[学习目标]1．知道“便于远距离输送”是电能的优点，知道输电过程。
