APD升压电路培训
APD高压电路ppt课件
3. APD主要参数
偏置电压— APD的偏置电压(即通常所说的高压)一般约为常温60V;最近市场上 也有低偏压APD推出,其高压只需20、30几伏。 响应度— 典型的APD响应度为0.8A/W (M=1),其中M为倍增因子, M=倍增后的电流Ig/无倍增的光生电流Ip。 饱和光功率— 如图,当输入APD的 光功率Pin达到一定值后,光电流将 趋于饱和,只有在Pin低于一定值的 情况下,其输出光电流与偏压有较 大的线性范围,APD的内阻R越小, 线性范围越大。
Converter内部 参考电压输入
EA 反馈电压输入
PWM控制器 振荡器
Gate 驱动器
DC/DC Converter升压原理框图
Boost Converter
高压输出
2. 倍压电路
虽然DC/DC Converter能输出20、30几伏的电压,但APD的工作电压高达50、 60几伏,这就需要将Converter的输出电压进行倍压,以满足APD的工作需要。倍压 电路一般由整流二极管和电容构成,对前面介绍的Boost Converter进行倍压,典型 的倍压电路如图所示。
生感应电势阻止电流减小,感应电势的极性为右
正左负,VD导通,L中存储的能量经VD、流入C,
并供给负载。 iL2U inL U 0(Tsto)nILmax
(b)工作波形
③
1
UO
1
Uin
其中,δ = ton / Ts 为占空比,当改变δ时,就能获得所需的上升的电压值。
在实际应用中,DC/DC Converter芯片的输出电压经分压得到的反馈电压 与芯片内部的参考电压进行比较,产生一个误差信号经由PWM控制器(根据 误差信号产生不同的占空比δ来控制信号)来控制功率管的开关。当误差放大 器EA的输出增加时,输出的开关电流增加;当EA的输出减小时,输出的开关 电流减小,从而实现高压输出的自动调节。
[光模块电路原理]培训教材-黄祥灿
10 LDIP 11 LDIN 12 BENP 13 BENN 14 MD
发射信号正向输入,采用交流耦合,差分线具有100Ω输入阻抗。此信号连接BCM68461芯片。 发射信号反向输入,采用交流耦合,差分线具有100Ω输入阻抗。此信号连接BCM68461芯片。 突发信号正向输入端,连接BCM68461芯片。此信号下拉10KΩ电阻到GND。 突发信号反向输入端(此信号悬空未用)。 发射监测光电输入端,连接BOSA第T3引脚(PD+)。
BOSA关键器件
名词术语 BOSA:Bi-Directional Optical Sub-Assembly 光发射接收组件。 TOSA:Transmitting Optical Sub-Assembly 光发射组件。 ROSA:Receiving Optical Sub-Assembly 光接收组件。 LD:Laser Diode 激光二极管。 PD:Photodiode 光电二极管。 MD:Monitor Diode 监控光电二极管。 PIN:Positive Intrinsic Negative 同质PN结光电二极管。 APD:Avalanche Photo-Diode 雪崩光电二极管。 TIA:Trans-impedance Amplifier 跨阻放大器。 LA:Limiting Amplifier 限幅放大器。 LDD:Laser Driver 突发模式激光驱动器。 WDM:Wavelength Division Multiplexing 波分复用。 OLT:Optical Line Termination 光线路终端。 ONU:Optical Network Unit 光网络单元。
21 TX_SDO 可选的突发发光状态指示输出端/长发光指示端,连接BCM68461芯片。
APD技能提升:实战型培训资料推荐
APD技能提升:实战型培训资料推荐我要向大家推荐的是《深入浅出Java内存管理》。
这本书以通俗易懂的语言,详细介绍了Java内存管理的核心概念和实战技巧。
通过学习本书,你将掌握Java内存模型、垃圾回收机制、内存泄漏预防等关键知识,助力你在项目中高效地优化内存使用。
《分布式系统原理与实践》也是一本非常值得推荐的书籍。
分布式系统的设计、实现和运维是软件工程领域的一大挑战。
本书系统地介绍了分布式系统的原理和实战经验,包括一致性、可用性、分区容错性等核心概念。
通过学习本书,你将掌握构建高可用、高性能分布式系统的关键技能。
在编程实践中,算法和数据结构是不可或缺的基础。
因此,我向大家推荐《算法图解》这本书。
它以图解的方式,将复杂的算法变得简单易懂。
你将学习到排序、查找、动态规划等常用算法,以及如何在大数据时代高效地解决实际问题。
为了提升大家的软件工程能力,我推荐学习《软件工程:实践者的研究方法》。
本书从实践者的角度,全面介绍了软件工程的基本原理、方法和技术。
你将了解到软件开发的全过程,包括需求分析、设计、编码、测试和维护等环节,掌握软件项目管理的实战技巧。
重点和难点解析:在我推荐的这些实战型培训资料中,有几个关键细节是值得我们重点关注的。
它们分别是Java内存管理、Python网络编程、分布式系统设计、算法与数据结构,以及软件工程实践。
下面,我将对这些重点细节进行详细的补充和说明。
Java内存管理是Java程序员必须掌握的核心技能。
在实际开发过程中,内存泄漏和性能优化问题是经常遇到的。
通过学习《深入浅出Java内存管理》,你将深入了解Java内存模型、垃圾回收机制以及如何预防内存泄漏。
这将有助于你在项目中更好地优化内存使用,提高程序的性能和稳定性。
Python网络编程是Python应用的一个重要方向。
在当今互联网时代,网络编程技能已经成为软件工程师的必备能力。
通过学习《实战Python网络编程》,你将掌握Python网络编程的基本原理和方法,学会如何使用Python实现网络协议、创建网络服务器和开发网络客户端。

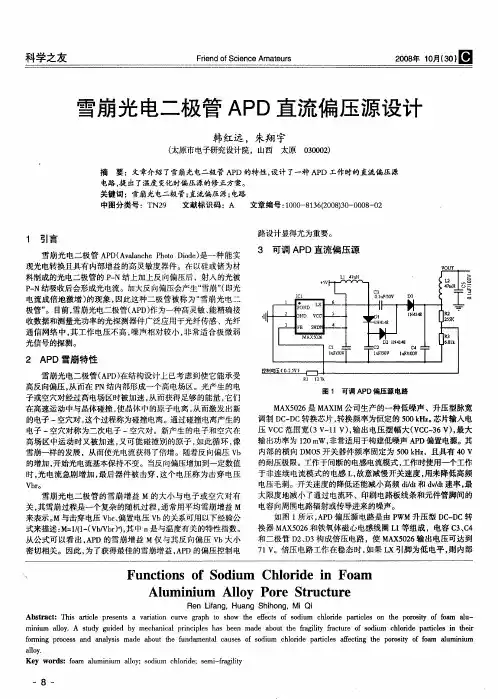

雪崩光电二极管APD直流偏压源设计
1 引言
雪崩光 电二极管 A D( vl ce P o i e 是一 种能实 P A a n h ht Do ) a o d 现光电转 换且具有 内部增益 的高灵敏度器件 。在 以硅或锗为材 料制成的光 电二极管的 P N结上 加上反 向偏压后 ,射人 的光被 —
P N结吸收后会形成光 电流 。加大反 向偏压会产生“ — 雪崩” 即光 ( 电流成倍地激 增 ) 的现象 , 因此 这种二极管被称 为“ 崩光 电二 雪 极管” 。目前 , 雪崩光电二极管( P 作为一种高灵敏 、 A D) 能精确接
Re i n ,Hu n io g n Lf g a a g Shh n ,MiQi
Ab t a t h s a t l rs ns v rain C Ie g a h t s o te e e t o o i m h o d at ls o te p rst f f a sr c :T i r c e p e e t i a ait H V r p o h w h f cs f s du c l r e p ri e n h o o i o o m au o i c y l- miim a o .A t d ud d b c a ia rn i ls h s b e d b u h a i t fa t r f s i m ho d at ls i h i nu ly l su y g i e y me h n c l p cp e a e n ma e a o t te f gl y r cu e o M u c lr e p r ce n t er i r i i i fr n rc s n a s d a o t t e f n a e tl c u e f s d u c lr e p rils a e t g t e p r s f fa mmi m o mi g p o e s a d a l i ma e b u h u d n y s m n a a s s o o im h o d at e f ci o o i o m Mu i c n h y t o u

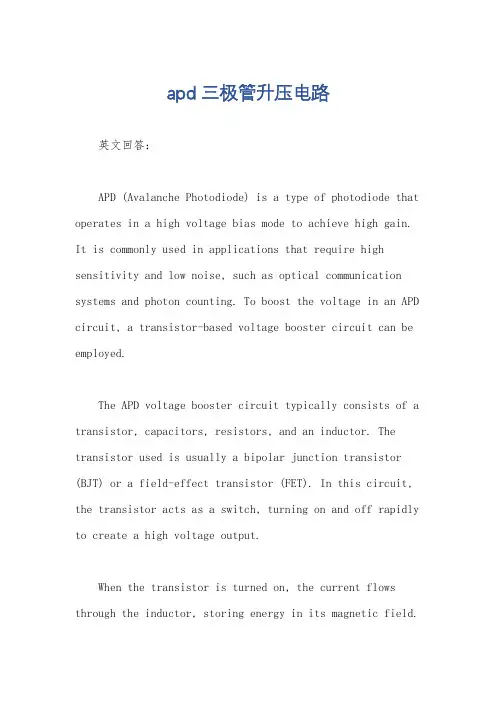

apd 三极管升压电路
apd 三极管升压电路英文回答:APD (Avalanche Photodiode) is a type of photodiode that operates in a high voltage bias mode to achieve high gain. It is commonly used in applications that require high sensitivity and low noise, such as optical communication systems and photon counting. To boost the voltage in an APD circuit, a transistor-based voltage booster circuit can be employed.The APD voltage booster circuit typically consists of a transistor, capacitors, resistors, and an inductor. The transistor used is usually a bipolar junction transistor (BJT) or a field-effect transistor (FET). In this circuit, the transistor acts as a switch, turning on and off rapidly to create a high voltage output.When the transistor is turned on, the current flows through the inductor, storing energy in its magnetic field.When the transistor is turned off, the magnetic field collapses, inducing a high voltage across the inductor.This high voltage is then used to bias the APD, providing the necessary voltage for its operation.One example of an APD voltage booster circuit is the Dickson charge pump circuit. This circuit uses a series of capacitors and diodes to create a high voltage output. When the transistor is turned on, the capacitors are charged in parallel. When the transistor is turned off, the capacitors are connected in series, effectively boosting the voltage. This boosted voltage is then applied to the APD.Another example of an APD voltage booster circuit isthe boost converter circuit. This circuit uses an inductor and a diode to create a high voltage output. When the transistor is turned on, current flows through the inductor, storing energy in its magnetic field. When the transistoris turned off, the magnetic field collapses, inducing ahigh voltage across the inductor. This high voltage is then rectified by the diode and used to bias the APD.中文回答:APD(雪崩光电二极管)是一种在高电压偏置模式下工作的光电二极管,用于实现高增益。
APD-TMC001-V01_SC
Timer C升压电路应用LED背光解决方案.目錄1电路组成 (3)2原理分析 (3)2.1输出电压与负载电流的关系 (3)2.2ENOB的测试 (7)2.3PFD的频率与输出电压的关系 (8)3结论 (8)4附件 (9).1 电路组成该电路主要的是由二极管的整流,电容的充电,HY11P系列系类MCU的TimerC的PFD 频率的输出及三级管开关电路构成的一个简单的升压电路。
图1 升压2 原理分析.该电路可以通过HY11P系列MCU的一个I/O口的电平来控制是否正常工作,当I/O口输出低电平的时候该电路可以正常工作,D1的sheet1脚输出的电压为电源电压VDD,VDD 透过二极管的整流可以对电容C2进行充电达到VDD,而MCU的pt2.2为TimerC的频率输出,该输出的信号变为高电平的时候可以通过电容C1对电容C2进行充电,低电平的时候可以通过VDD对电容C2充电,PT2.2输出高电平的时候使该峰值电压叠加到C2上,从而实现了升压的输出。
而PT2.2变成电平的时候由于二极管的单向导通性会基本上保持C2上的电压不变,通过这样一个不断充电的过程可以使该电路的输出值最大可以到达VDD+峰值电压。
考虑待机模式的功耗时,可由三极管Q1构成的一个电源开关来控制该电路,当单片机进入待机模式时我们可以设定I/O输出一个高电平关闭该电路(R3具限流功能建議短路) 。
当无需考虑功耗时可以直接把R2短路可使这个电路保持在一直工作的状态,而三极管Q1构成的开关电路部分则可以省去。
2.1输出电压与负载电流的关系输出电压与输出电流的关系表格及曲线图,从这样表格及图形中记录的数据表明,我们可以通过改变C1这颗电容值的大小或者改变PFD的输出频率来改变Vout输出信号的大小。
当输出频率在降低时对应的输出信号Vout会变小(当输出频率在阻带内,通带内则输出基本不变),当频率不变时,增加C1的电容值可以提高输出信号的大小(当输出频率在阻带内,通带内则输出基本不变)C1=10uf, C2=1uf, f=250K ,VDD=3.0VVout(V) IL(mA) Vout(V) IL(mA)5.5 1.27 3.7 20.785.4 2.19 3.6 21.85.3 3.22 3.5 22.765.2 4.31 3.4 23.655.1 5.45 3.3 24.5825.345 6.6 3.24.9 7.73 3.1 26.24.8 8.88 3.0 27.024.7 10.05 2.9 27.744.6 11.2 2.8 28.484.5 12.34 2.7 29.25.4.4 13.48 2.6 29.894.3 14.51 2.5 30.924.2 15.63 2.4 31.264.1 16.74 2.3 31.944 17.72 2.2 32.773.9 18.75 2.1 35.353.8 19.81 2.0 43.1图2 f=250K ,Vout与输出负载电流的关系图C1=0.1uf,C2=1uf,f=83.3K,VDD=3.0VV out(V)IL(mA) Vout(V) IL(mA)5.5 1.11 3.7 12.78.5.4 1.68 3.6 13.445.3 2.27 3.5 14.125.2 2.87 3.4 14.85.1 3.51 3.3 15.455 4.15 3.2 16.114.9 4.75 3.1 16.834.85.39 3.0 17.424.7 6.04 2.9 18.114.6 6.76 2.8 18.744.5 7.4 2.7 19.414.4 8.04 2.6 20.094.3 8.72 2.5 20.784.2 9.4 2.4 21.814.1 10.08 2.3 25.144 10.74 2.2 31.413.9 11.44 2.1 39.83.8 12.07 2.0 43.1图2 f=83.3K ,Vout与输出负载电流的关系图.2.2ENOB的测试为了减少该电路对ADC转换的影响进行了一些相关的测试与数据记录,通过表中的数据可以分析出,这个升压电路带负载对ADC的转换的ENOB及noise free的位数会有一定的影响。
APD高压电路
倍压过程: 倍压过程:
① VT截止时,L放电,D1导通,D2截止,电流经过D1对C1充电,C1两端电压达到VC1( L产生的 反向感应电势) 反向感应电势)。 ② VT导通时, L储能,VC1> Va , D1截止,D2 导通。此时,C1的电荷经过D2对C2充电,直至C2 两端电压VC2 =VC1 。 ③ VT再次截止时,L放电,L产生的反向感应电势和C2上的电压联合作用VC2 +VC1 ,通过D3对C3 充电,此时C3上的电压就近似为2 VC1 ,实现了二倍压。
