5吨吊钩桥式起重机性能表
港口机械操作起重机械技术参数认识

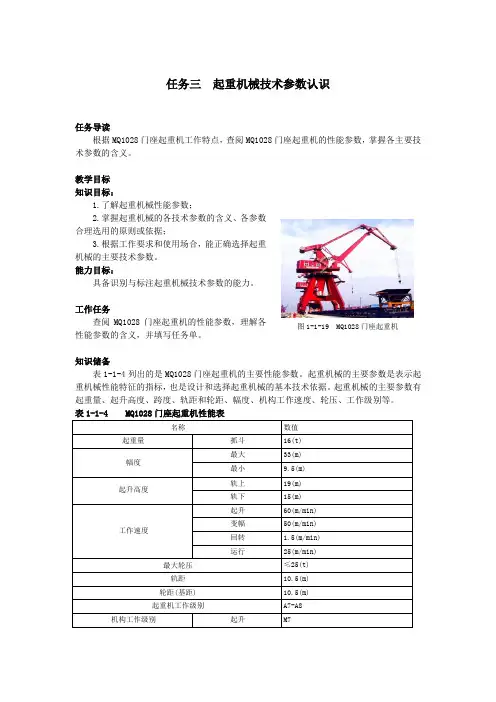

任务三 起重机械技术参数认识任务导读根据MQ1028门座起重机工作特点，查阅MQ1028门座起重机的性能参数，掌握各主要技术参数的含义。
教学目标 知识目标：1.了解起重机械性能参数；2.掌握起重机械的各技术参数的含义、各参数合理选用的原则或依据；3.根据工作要求和使用场合，能正确选择起重机械的主要技术参数。
能力目标：具备识别与标注起重机械技术参数的能力。
工作任务查阅MQ1028门座起重机的性能参数，理解各性能参数的含义，并填写任务单。
知识储备表1-1-4列出的是MQ1028门座起重机的主要性能参数。
起重机械的主要参数是表示起重机械性能特征的指标，也是设计和选择起重机械的基本技术依据。
起重机械的主要参数有起重量、起升高度、跨度、轨距和轮距、幅度、机构工作速度、轮压、工作级别等。
表1-1-4 MQ1028门座起重机性能表图1-1-19 MQ1028门座起重机一、起重量起重量是指被起升重物的质量，用G表示，单位为吨(t)或千克(kg)。
起重机械正常工作时允许吊起的物品质量和可从起重机械上取下的吊具(或属具)质量的总和称为额定起重量，用G n表示。
因此，额定起重量不包括吊钩装置等的质量，包括抓斗、电磁吸盘、集装箱吊具等的质量。
工作性变幅的臂架型起重机的额定起重量是指在全工作幅度范围内允许吊起重物的最大质量。
其中有些起重机械将全幅度分成几个幅度范围，每个幅度范围有一个额定起重量。
有的臂架型起重机对应不同的支承方式、不同的臂架长度和幅度有不同的额定起重量。
例如，轮胎起重机的额定起重量是指使用基本臂架和支腿的情况下，在规定的最小幅度时的起重量，也称为最大起重量，用G max表示。
起重量较大的起重机械为了提高作业效率，一般设有主起升机构和副起升机构。
主起升机构的起重量大，起升速度低；副起升机构的起重量一般为主起升机构起重量的1/5～1/3，但起升速度高，可提高装卸生产率。
主、副起升机构起重量用一个分数表示。
桥式起重机计算书
6、平均起动加速度α平的计算： 算式：()2
/60t m t V 起
车平=
α
式中：V 车（m/min ）及t 起（t ）——同前
α平的三和值为：α平（空最大）＞α平（满最大）＞α平（满正常）
技术科
设计计算说明书
第9页
α
7、电动机功率按发热条件的校核：
由于电动机的实际工况难以具体确定因此发热校核用求出电动机在JC=25%时，所需的当量额定功率N25值来校核。
即确定的电动机在
JC=25%时之名牌功率P额＞N25时为通过。
算式：N25=K类型r当．N静（满）（kw）
式中：K类型——工作类型系数，按表2查得（参书（1）241页）K类型=0.75 表2
工作类型轻型中型重型
K类型0.5 0.75 1.0
N静（满）（kw）——同前
r当——起动情况对当量功率影响的系数。
按起动时间与运转工序的平均时间之比值t平均比值及机构类型由（1）书图119）查得
图3是将（图119）简化后所得。
在t平均比值=0.2（查表93[1]
得）时，在此查得γ当
=1.125。
25-5吨行车技术协议
附件：QDY25/5t电动双梁吊钩式铸造起重机设备采购合同技术协议甲方：信阳东信精密铸造有限公司乙方：河南省新乡市矿山起重机有限公司信阳东信精密铸造有限公司（以下简称甲方），河南省新乡市矿山起重机有限公司（以下简称乙方），就信阳东信精密铸造有限公司起重设备设计、制造事宜中有关设备的供货范围、技术性能要求、设计、加工制造要求以及资料交付等进行了充分讨论，经甲乙双方共同协商就甲方采购25/5t电动双梁吊钩桥式铸造起重机达成以下协议：一、使用概况起重机用于信阳东信精密铸造有限公司铸一车间吊钢水包铁水包使用。
二、主要技术参数1、跨度：S=16.5m2、起升高度：H=12/15m3、起重量：主起升Q=25t4、起重量：副起升Q=5t5、工作级别：主起升A66、大车最大轮压：206KN；铸造起重机7、电动机：主起升：YZR280S-8HC(60%) 38KW副起升：YZR180L-6H 15KW小车运行：YZR160M1- 6H 5.5KW大车运行：YZR180L-8H(60%) 9KW8、减速机：主起升：ZQA750-III-7CA I=40.17副起升：ZQ500-II-3CA I=31.5小车运行：ZSC-400 –I-1 I=22.4大车运行：ZQA400-VI-1/2 I=15.75三、桥架等说明1、驾驶室与刚体滑触线同侧，右侧开门，采用钢化玻璃封闭式司机室，玻璃可更换，装有高度体位可调航空转椅，T4-DR常熟产冷风机，配灭火器及报警器。
2、端梁联结采用高强度螺栓形式。
3、起重机大梁采用正轨箱型梁结构，主要受力构件板材采用Q235-B。
4、大车端梁设检修位置，以便于更换车轮，被动轮侧安装检修吊笼。
5、小车采用悬挂电缆供电，电缆滑轨采用工字钢形式.内挂耐烘烤电缆。
7、操作室布置形式为：控制器由二台联动控制QTB-112/F9305均为左箱大/小车联动台，其中大车带换相触头。
8、制动器采用焦作长江的YWZ9系列制动器，带手动松闸装置，主副钩为双制动，推动器采用优质合金材料。
5T桥式起重机操作规程
5T桥式起重机操作规程一、技术性能和参数1、起重量：5T2、跨度:10.5M3、电压：380V4、频率：50HZ二、操作步骤1、开车前检查机械、电气部分和防护保险装置是否正常、灵活可靠。
2、将所有控制手柄板至零位，送电，鸣铃示警后试车。
3、作业中，遵守“十不吊”的规定，听从指挥员指挥，对任何人发出的紧急停车信号都应立即停车。
4、司机在确认指挥信号后，鸣铃警告，再进行操作。
5、运行中，地面有人或落放吊件时鸣铃警告。
严禁吊物从人头上越过。
吊运物件离地面不得过高。
6、当接近卷扬限位器、大小车临近终端时，速度要缓慢，不准以倒车代替制动、限位器代替停车开关、紧急停车开关代替普通开关使用。
7、重吨位的物件起吊时，应先稍离地试吊。
确认吊挂平稳，制动良好，然后升高，缓慢运行。
8、运行中突然发生停电，必须将开关手柄放置“0”位。
起吊件未放下或锁具未脱钩，操作人不准离开。
工作停歇时，不得将起重物悬在空中停留。
9、运行时由于突然故障而引起吊件下滑时，必须采取紧急措施，向无人处降落。
10、工作完毕后，桥式起重机停在规定位置，升起吊钩，并将控制手柄放置“0”位，切断电源，关闭门窗。
三、紧急情况处理1．在工作时电路制动器等发生损坏或电压突然下降很剧烈必须很快停止工作，将电源切断后进行检查。
2．如发现轴承有轧轧声响或过热现象，应检查是否装配部正确，配件有所损坏及润滑油不足等情况并及时校正。
四、注意事项1、严禁超负荷使用起重机。
2、禁止起重机吊着重物在空中长时间停留。
3、严禁高频率点动或骤行骤停，保持被吊物品平稳运行，必要时，可加牵引绳。
4、起重机运行时，严禁有人上下，严禁进行检修和调整。
5、检修起重机时应靠在安全地点，切断电源，挂上“禁止合闸”的警示，严禁带电检修。
6、操纵控制器时，必须按档次进行，要保持被吊物平稳，吊钩转动时不准起升，防止钢丝绳出槽。
变换运行方向时，必须将控制器扳到零位，当机构完全停止后再进行换向开车。
7、捆绑、吊运具有尖锐边缘的物体时，必须用木板等软材料垫好，防止钢丝绳被割断。
双梁桥式起重机说明书
5—100/20吨电动吊钩桥式起重机安装架设交工验收与使用维护说明书SHIYONGWEIHUSHUOMINGSHU山东青云起重机械有限公司起重机械厂SHANDONGQINGYUNQIZHONGJIXIEYOUXIANGONGSI目录一、概述 (1)㈠结构形式㈡保证使用期限二、安装与与调整 (3)㈠注意事项㈡起重机安装1、小车2、起重机金属结构3、大车运行机构三、电气控制原理和安装 (7)㈠电气控制原理㈡电气设备的安装与调整一、架设 (24)㈠注意事项㈡架设示例二、起重机使用须知 (27)㈠安全技术规则㈡司机职责三、维护与故障处理 (30)㈠桥架及其主要构件㈡大、小车运行机构㈢起升机构㈣电气设备1、电气检修制度2、故障处理四、机构的润滑 (39)㈠起重设备各润滑点的分布㈡润滑条件与润滑材料五、运转试 (41)㈠试车前的准备和检查㈡无负荷试车㈢负荷试车1、负荷试车的检验内容2、静负荷试车3、动负荷试车4、电气部件试验规定与检查项目六、起重机的交工验收 (43)七、附录 (44)㈠大车跨度测量法㈡主梁上拱度测量法一、概述5-100/20吨电动吊钩桥式起重机适用于工矿业内部或露天场地。
在固定跨间内装卸、运搬物料和物品。
起重机采用380伏50赫兹，主要性能参数可参阅起重机的附加图中总图所载有关数据。
本说明书用于起重机的安装、架设、交工、验收、使用和维修。
（一）结构形式5-100/20吨电动桥式起重机（请参阅起重机附加图）主要由桥架、大车运行机构和装有起升、运行机构的小车组成。
主梁上铺设了小车运行的钢轨。
两主梁的外侧装有走台。
一侧为安装及检修大车运行机构而设。
另一侧为安装小车导电装置而设。
在主梁下面悬挂着全视野的操纵室，操纵室内装有联动控制台或单个控制器，操纵室与走台装有斜梯，主梁连接在中间带有接头的两端梁上。
大车运行机构采用分别驱动形式（图1-1）。
起重机大车车轮为四个，50吨以上至100吨车轮为八个，有滚动轴承的角形轴承箱组装以后安装在端梁的两端。
桥式起重机检修标准
五吨桥式天车使用维护检修标准1.本标准内容与使用范围1.1本标准规定了5吨天车的技术操作（使用）、维护保养和检修标准。
1.2本标准使用于炭素公司的桥式天车。
2.引用标准本标准参考了有关设备规程部分内容。
3.桥式天车的技术操作（使用）标准。
3.1 设备技术性能见表1—13.2 操作前准备3.2.1了解所吊重物是否超过允许重量。
3.2.2 检查各需润滑是否良好。
3.2.3 检查紧固螺栓有无松动，发现问题及时处理。
3.2.4 送电源看是否有电，（若无电需找电工处理）。
3.2.5 鸣铃空载试车，检查控制器，各限位开关及抱闸是否好用。
3.3 操作注意事项3.3.1 吊重物时，应听从挂钩人员指挥，（缓吊、缓走、缓放）。
3.3.2 运行中不允许打反车。
3.3.3 严禁超负荷作业。
3.3.4 严禁吊起重物上站人。
3.3.5 不允许倾斜起吊和将天车作为拖拉工具使用。
3.3.6 吊起重物时，大小车行走要注意下面行人，应鸣铃及绕开行走。
3.3.7 若吊液态物及贵重物时，先轻微的起升离地面150—200毫米时稍停一下，验证制动器确实可靠后再起升。
3.3.8 吊起重物或钓钩未落下时，操作人员不能随便脱离工作岗位。
3.3.9 工作时，若突然停电，操作人员应把所有控制器手柄打到零位，将操作室内总开关断开并通知挂钩人员。
表1—1 桥式天车技术性能3.3.10 注意被吊物钢丝绳捆扎是否牢固可靠。
3.3.11 重物吊起后要选好行走路线。
3.3.12 设备运行时要注意各处的转运声响是否正常。
3.4 工作完毕后应作到以下几点3.4.1 天车要停在指定地点。
3.4.2 应检查各控制器的手柄是否打到零位。
3.4.3 须将吊钩收置上放，且吊钩上不准吊着重物。
3.4.4 巡视检查操作室内确认无误后，才关掉照明，断开操作室内电源总开关。
3.4.5 锁上门离开工作岗位。
4. 桥式天车的维护保养标准4.1 润滑制度见表1—2表1—2 桥式天车的润滑4.3维护保养内容4.3.1检查各紧固螺丝有无松动。
QD型5-100吨通用桥式起重机技术参数(山东起重机厂)
QD型5-100吨通用桥式起重机技术参数（山东起重机厂）一、订货注意事项1.合同中应注明起重量、跨度、起升高度、工作级别。
2.合同中应注明起重机的轨道型号。
如同一轨道上还有其他规格型号的起重机，还应注明相关数据。
3.本产品所配司机室有开式、闭式、保温及保温带空调或冷风机等四种基本形式（附表所列数据是以室内用起重机配闭式司机室计算的）；入口基本形式有左侧入、右侧入、左端入、右端入等四种（见附图），用户或设计单位可根据实际情况任选一种，订货时一起注明。
4.本样本中的数据与起重机的各主要参数密切相关。
当某些参数根据用户要求变动时，其它数据有可能相应变动，设计单位和用户务必注意。
5.根据用户要求，可采用下列新部件、新技术：a.小车异型钢导电；b.小车及起重机滑触线导电；c.起重量限制器；d.有线或无线地面操纵；e.机构调速等；6.非标产品，订货时务必详细注明技术要求；7.高原、严寒、湿热等使用环境，清特别注明。
8.样本如有变动，恕不单独通知，请经常保持联系。
二、产品简介本系列起重机符合JB1036《通用桥式起重机技术条件》，达到JB/ZQ8001《通用桥式起重机产品质量分等》中的一等品要求，81年获省优，82年获部优称号，91年全国行业评比荣获第二名。
本机适用于金工车间、装配车间、金属结构车间、维修车间和各类仓库以及其他场合，也可用于冶金、铸造车间作辅助吊运。
考虑防风、防雨要求并改进设计后，也可用于类似的露天场合。
本系列起重机均使用380V、50Hz电源，推荐使用环境温度为-20℃ - +40℃，相对湿度≤85%,海拔高度≤1000米。
详见使用说明书。
本系列起重机有5吨、10吨、16/3.2吨、20/5吨、32/5吨、50/10吨、75/20吨、100/20吨等八种标准起重量，10.5米、13.5米、16.5米、19.5米、22.5米、25.5米、28.5米、31.5米等八种标准跨度。
起重量用分数表示，如16/3.2吨，表示主钩起重量16吨，副钩起重量3.2吨；起升高度用分数表示，如16/18米，表示主钩起升高度16米，副钩起升高度18米。
QD5T-100-20T桥式起重机说明书
QD型通用桥式起重机QD5T～100/20T使用说明书目录一．用途 (1)二．技术特征和主要参数 (1)三．结构概述 (1)（一）金属结构 (4)（二）起重机运行机构 (4)（三）起升机构 (5)（四）小车运行机构 (5)（五）其它设备 (5)四．电气系统 (5)（一）电气设备 (5)（二）操纵原理 (6)五．安装、调试和试运行 (9)（一）安装和调试 (9)（二）起重机的试运行 (9)六．维护和保养 (11)（一）机械设备的维护和保养 (11)（二）金属结构的维护和保养 (15)（三）电气设备的维护和保养 (15)（四）安全操作注意事项 (16)一、用途通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。
它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。
本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。
一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。
二、技术特征和主要参数本系列桥式起重机的主要参数如下:(一)起重量: 5T 10T 16/3.2T20/5T 32/5T 50/10T六种规格(二)跨度: 10.5M 13.5M 16.5M 19.5M22.5M 25.5M 28.5M 31.5M等八种规格(三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。
A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。
A7（用于繁忙使用及熔融、炽热金属的吊运）。
按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。
起重量用分数表示时，分子表示主起升重量，分母表示副起升重量。
5t电动单梁桥式起重机的设计说明
5吨电动单梁桥式起重机的设计5-ton electric single girder overhead crane design学院：机械工程学院专业班级：机自0602学号：****************指导教师：台立钢（讲师）2010年 6月 28日摘要随着经济建设的迅速发展，我国的基础建设力度正逐渐加大，道路交通，机场，港口，水利水电，市政建设等基础设施的建设规模也越来越大，市场桥式起重机的需求也随之增加。
起重机是工矿企业、车站码头、实现搬运机械化、自动化，提高劳动生产效率的重要设备。
它是以间歇、重复工作方式，通过取物装置的起升、下降与运移来实现物料搬运的设备。
国起重机多已采用计算机优化设计, 以此提高整机的技术性能和减轻自重, 并在此前提下尽量采用新结构。
电动单梁起重机主要由桥架、电动葫芦、大车运行机构、电气备四大部分成。
桥架部分主要由主梁、横梁、小车导电支架、操纵室以及其他辅件组成。
主梁主要采用钢板拼接成U型，再与工字钢组焊成箱型实腹梁，并按照标准预制出相应的拱度；横梁是采用钢板焊接成箱型，在箱型梁上镗孔以安装车轮组；在主梁和横梁之间采用连接板形式，并用螺栓联结而成为一体。
本文通过对5吨电动单梁桥式起重起的整体研究，和校核计算，进一步进行主梁的设计，大车运行机构的设计，端梁的设计等，最后用CAD绘制成图。
关键词：5吨电动单梁桥式起重机；主梁设计；大车运行机构；端梁设计AbstractWith the rapid development of economic construction, China's infrastructure isgradually increase the intensity, road traffic, airports, ports, water conservancy and hydropower, municipal construction of infrastructure such as the scale of construction is also growing, crane market demand with the increase.Crane is the mining industry and the station terminal to achieve removal of mechanization and automation to improve labor productivity vital equipment. It is intermittent, repetitive work, through extracts from the device up, down and transport to achieve material handling equipment.China has used computer optimized multi-crane design, thus improving the machine's technical performance and reduce weight, and in this context as far as possible the new structure.Bridge is mainly composed of girder beams, car, conductive stents, control room and other auxiliary parts. Mainly USES the steel plate girder u-shaped, then becomes real choices and compound type crate, according to standard and abdominal beam prefabricated corresponding arch, Using steel welding beam is in the box, type a crate of beam to install wheel, boring, In between girder and beams, and by connecting plate forms looseness and become one.Based on the overall study of 5-ton electric single girder overhead crane , check calculation is given, the design of main beam, end beam and carts running mechanism, is made further, and finally the drawings are output with CAD.Keywords: 5-ton electric single girder overhead crane；design of the main beam；design of carts running mechanism；end beam design目录摘要 (II)Abstract (III)第一章绪论 (1)1.1 起重的工作特点及在国民经济中的地位 (1)1.2 国起重机发展趋势 (2)1.2.1改进起重机械的结构, 减轻自重 (2)1.2.2充分吸收利用国外先进技术 (2)1.2.3向大型化发展 (3)1.3 国外起重发展趋势 (3)1.3.1简化设备结构, 减轻自重, 降低生产成 (3)1.3.2更新零部件, 提高整机性能 (4)1.3.3设备大型化 (4)1.3.4机械化运输系统的组合应用 (4)第二章 5吨电动单梁桥式起重机的工作级别 (5)2.1 起重机利用等级 (5)2.2 起重机的载荷状态 (6)2.3 起重机工作级别的确定 (7)第三章 5吨电动单梁桥式起重机的主梁计算 (8)3.1 主梁断面的几何特性 (8)3.1.1主梁断面面积 (8)χ-位置 (8)3.1.2主梁断面水平形心轴χ3.1.3主梁断面惯性距 (9)3.2 主梁强度的计算 (10)3.2.1垂直载荷在下翼丝引起的弯曲正应力 (10)3.2.2主梁工字钢下翼局部弯曲计算 (11)3.2.3工字钢下翼缘局部弯曲应力计算 (12)3.2.3主梁跨中断面当量应力计算 (14)第四章刚度计算 (15)4.1垂直静刚度的计算 (15)4.2水平静刚度计算 (15)4.3动刚度计算 (16)第五章端梁的计算 (17)5.1轮距的确定 (17)5.2端梁中央断面几何特性 (17)5.2.1断面总面积 (18)5.2.2形心位置 (18)5.2.3断面惯性矩 (18)5.3起重机最大轮压 (19)5.3.1起重机支承反力作用 (19)5.3.2起重机最大轮压的计算 (20)5.4最大歪斜侧向力 (23)5.5端梁中央断面合成应力 (23)5.6车轮轴对端梁腹板的挤压应力 (24)第六章主、端梁连接计算 (25)6.1主、梁连接形式及受力分 (25)6.2螺栓拉力的计算 (25)6.2.1起重机歪斜侧向力矩的计算 (25)6.2.2歪斜侧向力矩对螺栓拉力的计算 (25)6.2.3起重机支承反力对螺栓的作用力矩 (26)6.2.4支反力矩对螺栓的拉力 (27)6.2.5验算螺栓强度 (27)6.2.6凸缘垂直剪切应力验算 (28)6.2.7凸缘挤压应力计算 (28)第七章结论 (29)参考文献 (30)致 (31)第一章绪论1.1 起重的工作特点及在国民经济中的地位起重机在国民经济中的地位物料搬运在整个国民经济中有着十分重要的地位, 提高起重运输机械的生产效率, 确保运行的安全可靠性, 降低物料搬运成本是十分重要的]1[。
30吨双梁桥式起重机核算
G1 G2 G3
q
G2
l1 l
l
l
LQ
f5
fˆ2
1.48
f 5 = 1.5
550 Y
6 490
6
X
14
1300
自重载荷 受力简图
P1 P2
14
LQ/2
280
LQ
移动载荷 受力简图
q P大惯 惯 q P大惯 惯
LQ
水平载荷 受力简图
4、
主梁结构 特性
主梁
截面 特
截面积A=
310 cm2
性：
方向垂直 IV=
导向轮效率 ＝卷筒效率 ＝传动效率 ＝
PJ= 38.46
0.97
0.98 0.98 0.92 kW<P=42kW 满足要求
PQ-起升载 荷（包括 吊钩质 量） PQ=1.03PG=
V-起升速 度V=0.125 m/s
G-稳态负 载平均系 数＝
b、
过载能力校 验
Pn= μHλdq·10P0Q0V
λdq－电 动机转矩 的允许过 载倍数＝ 2.8
Pp 428.8 N
静功
率计 算
PN
J
Pj 1000
Vy m
kw
其中
η－运行机 构效率η＝
0.85
—
运行
静阻
Pj力，
为摩 擦阻 力、 风阻 力 (室 内为 0)、 坡道 阻力 之和
Pj
Pj Pm+Pp N
＝
即 大车运行机 得： 构
V—
运行
速y度
N 小车运
= 6645.6 行机构
Vy 大车运行
=
= 1.242 m/s
吊车起重等级
吊车起重等级关于冶金起重机械整治工作有关意见的通知各省、自治区、直辖市质量技术监督局：2007年4月18日，辽宁省铁岭清河特殊钢有限责任公司发生钢水包倾覆的特别重大事故，造成现场32名工人死亡，按照总局发出的《关于开展特种设备隐患排查和起重机械专项整治行动的通知》（国质检特函（2007）355号）的要求，各地都进行了工作部署。
据初步了解，仅辽宁、江苏2个省就查出用于冶金行业的非冶金起重机械2000多台。
为了保证该类设备的使用安全，结合企业生产经营的情况，经研究，现就冶金起重机械整治工作如下：一、在用非冶金起重机械用于吊运熔融金属整治要求（一）对于已经采用通用桥式起重机吊运熔融金属的，应当更换为符合JB/T7688.15-1999《冶金起重机技术条件铸造起重机》要求铸造起重机。
如果由于厂房、基础等因素不具务更换铸造起重机条件的单位，除满足通用桥式起重机的法规规范和标准，必须对原起重机进行改造并达到下列基本技术条件的要求：1、采用冶金起重机专用电动机，当温度超过40度的场合，应当选用H级绝缘的电动机2、装设有二套独立作用的制动器（双制动）。
3、必须装设起重量限制器。
4、装设有不同形式（一般为重锤式和旋转式并用）的上升极限位置的双重限位器（双限位），并应控制不同的断路装置，起升高度大于20m的起重，还应根据需要装设下降极限位置限位器。
5、用可控硅定子调压、涡流制动器、能耗制动器、可控硅供电、直流机组供电调速以及其它由于调速可能造成超速的起升机构和20T以上用于吊运熔融金属的通用桥式起重机必须具有超速保护。
6、起升机构应具有正反向接触器故障保护功能，防止电动机失电而制动器仍然在通电进而导致失电，事故发生。
7、所有电气设备的防护等级应满足有关标准的规定。
8、长期在高温环境下工作的起重机械，对其电控设备需要采取防护措施。
9、选择适用于高温场合的钢丝绳，且具有足够的安全系数。
10、有得使用铸铁滑轮。
11、原起重机工作级别低于A6（不包括A6）的，应降负荷使用，下降幅度应根据实际工作情况而定，但降载后规定的起重量不行超过原额定起重量的80%。
5TLD型单梁桥式起重机技术要求
5T电动单梁桥式天车技术协议山东怡力电业有限公司（简称甲方）与xx起重机器有限公司（简称乙方）就山东怡力电业有限公司<4>炭素厂电解质清理加工项目的2台5t电动单梁桥式天车的制造、运输、安装、调试等有关事宜，达成如下技术协议：一．设备用途1．5t电动单梁桥式天车（跨度：31.5m）安装在阳极组装车间残极新极存放区，用于残极的吊运。
原厂房已有一台5t电动单梁桥式天车。
2. 5t电动单梁桥式天车（跨度：22.5m）安装在阳极组装车间残极新极存放区，用于残极的吊运。
原厂房已有一台5t电动单梁桥式天车。
二、主要性能规格要求设备规格型号：MD1型电动单梁桥式天车2台跨度：31.5米和22.5米各1台起重量：5吨起升高度：7米工作级别：A 5操作方式：地面操作方式电动葫芦型号：MD1型轨道型号：38Kg/m每台单梁桥式天车配电动葫芦：2台套屋架下玄标高：8.4m三、供货范围1.提供主机和相关辅助成套设备。
2.导绳器2套件/台车共4套件。
3.刹车环2套件/台车共4套件。
4.乙方负责设备制作、运输、安装、调试、检验注册和培训工作，费用全部由乙方负责。
四、设备结构要求1、机械方面1）吊钩：选用韶关锻造总厂。
2）大车两端限位：采用行程开关+机械限位（包括车与车之间）。
3）天车的大梁上要有明显的标记，标明天车吊钩的起重量。
4）天车在启动和移动时，应发出声响与灯光信号。
5）所有轴承采用国内哈、瓦、洛三大轴承厂产品。
6）电动葫芦选用江苏三马起重机械有限公司或河南卫华集团产品，工作等级M5。
7）所有钢结构全部喷砂除锈，除锈等级为Sa2级，铁红环氧底漆2遍+环氧云铁中间漆1-2遍+氯化橡胶橘红色面漆2遍，漆膜总厚度：120um（弱侵蚀）。
8）各润滑点加油方便。
2、电气要求1）起重机采用三相制交流，380V供电、电源由大车导电器从安全滑触线处通电。
2）采用施耐德（空气开关、接触器）。
3、材质要求主梁、端梁的钢材，采用GB/T1591-1994标准，材质为Q235B 原平板，车轮材质为ZG50SiMn,轴的材质为45#或40Cr。
桥式起重机维护检修规程(标准版)
桥式起重机维护检修规程(标准版)Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0920桥式起重机维护检修规程(标准版)总则1.1适用范围本规程适用于我厂机加、焊接、起重、探伤、成形设备的维护与检修。
本规程适用于起重量为3吨至250吨，桥式（双梁）其吊具为吊钩的起重机的维护和检修。
1.2结构简述桥式起重机是由桥架、大车运行机构、小车运行机构、升降机构、操纵室和电气设备等部分组成。
1.3主要技术性能（见表1）表1主要技术性能项目单位性能、参数起重量t35812.51620325680100125160200250主钩起重量t3~5680100125160200250起升高度主钩m1216 20 30 20 30 20 30 24 30 19 30 16 30 副钩m 1418223222322232263221321832厂房跨度m9121518212427303336起重机跨度起重量3~56 m7.510.513.516.519.522.525.528.531.571013161922252831-起重量80~250m - - - 16 19 22 25 28 31 34 - - - - ----2.1零部件完整齐全，质量符合要求传动系统完整齐全。
钢丝绳符合使用技术要求。
有下列情况之一者应当更换；钢丝绳被烧坏或断一股。
t桥式吊车技术规格书
技术规格书根据工程建设需要，济钢冷弯型钢生产线工程需要采购32/5吨桥式吊车2台，厂房内C—D跨、E—F跨各安装一台。
一、吊车主要技术参数序号项目内容单位备注1 起重量t 主钩32t,副钩5t2 跨距m 25.5m3 起升高度m 主钩-4m/+12m,副钩-4m/+12m4 工作制度中级，A5工作制5 轨道型号Kg/m 506 轨面标高m +107 大车运行速度（不调速）m/min 60-708 小车运行速度（不调速）m/min 35-459 主卷扬速度（不调速）m/min 7-1010 副卷扬速度（不调速）m/min 15-2511 工作环境温度℃-5~+4512 大车缓冲中心距轨面距离mm 1200（现场测量时确定）13 吊钩钩头形式主、副钩均为单钩14 配带吊具C型钩共3只15 吊车最大限制轮压KN≤35016 大车轮距mm 500017 吊车最高处距轨面高度mm ≤265018 司机室底部距轨面高度mm 278019 主钩司机室侧极限mm ≤205020 主钩司机室对侧极限mm ≤170021 副钩司机室侧极限mm ≤105022 副钩司机室对侧极限mm ≤270023 大车轨道中心至端梁外端mm ≤280二、主要配置技术要求：1.吊车形式：电动双梁桥式吊车。
吊车主梁为正轨箱型梁；吊车设单独的司机室；起升机构采用常规的电机、减速机结构；大车、小车车轮采用双轮缘。
2.吊车安装有运行声、光报警器；起升机构设置超载限制器；大车、小车设有缓冲器、防撞装置，全车机械传动部分安全罩采用插管式固定。
3.吊车供电电源：AC380V，50Hz，三相。
4.大车供电：滑线供电。
5.小车供电：YC电缆供电，配电缆滑车、道轨、支架及附属件等。
6.大车运行机构：大车为两端分别驱动；吊车高速轴采用浮动轴，浮动轴处均设安全防护罩。
7.减速机：吊车减速机均采用中硬齿面；大车减速机采用卧式。
8.制动器：采用自动液压制动器。
起重机参数
1、电动葫芦双梁半门式起重机：主要技术参数：1、(1)起重量:Gn=5t+ 5t(2)跨度:S=13.5m(3)轨高:H=6m(4)两梁中心距：7.5m(5)起升高度：> 4.5m(4)工作速度：起升速度：8 m/mi n小车运行速度：20m/min大车运行速度：30m/min(5)工作级别：A5(6)操纵方式：遥控+线控(7)大车钢轨：43Kg/m(8)大车最大轮压：上轨w 75KN下轨w 87KN(9)轨面以上高度：w 2800mm或按招标方提供的数据(10)轨道外侧的端梁宽度：w 230mm(11)电源：380V± 10% /50H Z三相四线(12)装机容量：设计确定(含照明)(13)供电方式：安全滑触线3、5t电动单梁桥式起重机主要技术参数：1、起重量：5t2、跨度(轨距)：13.5m3、起升高度：8m4、起升速度：8m/mi n6大车行走速度：30m/mi n7、最大轮压：V 33 KN8、轨道型号：38Kg/m9、主电源导电型式：安全滑触线380v ± 10% 50Hz10、葫芦供电：软缆闭式供电11、操作型式：地面操作摇控操作，悬缆操作盒保留12、电动葫芦：锥形鼠笼形四、环境条件1、电源：380v± 10% 50Hz2、环境温度：5°〜40°3、室内工作4、相对湿度：平均相对湿度80% 性能要求：1、主梁：主梁采用箱形结构，端梁与主梁焊接联接其钢结构满足强度，刚度及稳定性要求，焊接质量符合GB3323-87标准要求，金属结构用钢材应进行表面除锈处理，质量达到Sa2.5级。
2、起重机的设计、制造应符合GB3811和JB/T1306-94标准的有关规定。
3、大车行走：三合一传动形式，两侧行走驱动应同步。
减速器齿轮副硬度不低于GB10095中规定8-8-7级4、主要零部件4.2起重机大车运行车轮应符合JB/T6392.2的规定4.3起重机应装有符合GB6164.2规定的橡胶缓冲器同跨车间，装有防撞限位装置，车间轨道两端装防撞装置。
吊钩桥式起重机小车架计算
设 计 计 算 说 明 书
第32页
技 术 组
共81页
3．梁Ⅲ（见平面布置草图）：
设 计 计 算 说 明 书
第33页
技 术 组
共81页
总断面对x-x轴的惯性矩：
总断面对于x-x轴的断面系数：
Ⅲ、梁Ⅳ和Ⅱ梁连接处焊缝的计算：
连接焊缝的剪切应力
设 计 计 算 说 明 书
第34页
技 术 组
共81页
4．梁Ⅳ（见平面布置草图）
设 计 计 算 说 明 书
第35页
技 术 组
共81页
设 计 计 算 说 明 书
第42页
技 术 组
共81页
总断面对于x-x轴的断面系数
对于下部边缘
对于上部边缘
在下部边缘处（拉应力）
在上部边缘处（压应力）
车轮支承处的计算：
总断面相对a-a轴的静力矩
总的断面积
总断面重心到a-a轴的距离
4、5吨小车架按三个轮子受力即三个着力点来进行计算。（但如按制造技术条件，最好是假定2个主动轮着地，本计算中未核算此情形）。
设 计 计 算 说 明 书
第3页
技 术 组
共81页
一、5吨小车架计算
5吨小车架平面布置草图
设 计 计 算 说 明 书
第4页
技 术 组
共81页
符号：
Gd——电动机重量 D——卷筒直径
Gj2=345kg
计算：
固定滑轮重量的一半及2S1值的力：
ZQ500减速机重量和卷筒重量一半及S值的力：
卷筒重量一半及S值的力：
付卷筒重量一半及吊钩重量一半
ZQ500减速机重量和付卷筒重量一半及吊钩重量一半
5吨通用桥式起重机双梁小车设计.
5吨通用桥式起重机双梁小车设计绪论桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。
桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，设置在小车上的起升机构实现货物垂直升降。
三个机构的综合，构成一立方体形的工作范围，这样就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。
桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。
桥式起重机可分为普通桥式起重机、简易梁桥式起重机和冶金专用桥式起重机三种。
各类桥式起重机的特点如下1.普通桥式起重机主要采用电力驱动，一般是在司机室内操纵，也有远距离控制的。
起重量可达五百吨，跨度可达60米。
2.简易梁桥式起重机又称梁式起重机，其结构组成与普通桥式起重机类似，起重量、跨度和工作速度均较小。
桥架主梁是由工字钢或其它型钢和板钢组成的简单截面梁，用手拉葫芦或电动葫芦配上简易小车作为起重小车，小车一般在工字梁的下翼缘上运行。
桥架可以沿高架上的轨道运行，也可沿悬吊在高架下面的轨道运行，这种起重机称为悬挂梁式起重机。
3.冶金专用桥式起重机在钢铁生产过程中可参与特定的工艺操作，其基本结构与普通桥式起重机相似，但在起重小车上还装有特殊的工作机构或装置。
这种起重机的工作特点是使用频繁、条件恶劣，工作级别较高。
主要有五种类型。
4.铸造起重机：供吊运铁水注入混铁炉、炼钢炉和吊运钢水注入连续铸锭设备或钢锭模等用。
主小车吊运盛桶，副小车进行翻转盛桶等辅助工作。
5.夹钳起重机：利用夹钳将高温钢锭垂直地吊运到深坑均热炉中，或把它取出放到运锭车上。
6.脱锭起重机：用以把钢锭从钢锭模中强制脱出。
小车上有专门的脱锭装置，脱锭方式根据锭模的形状而定：有的脱锭起重机用项杆压住钢锭，用大钳提起锭模；有的用大钳压住锭模，用小钳提起钢锭。
7.加料起重机：用以将炉料加到平炉中。
主小车的立柱下端装有挑杆，用以挑动料箱并将它送入炉内。
主柱可绕垂直轴回转，挑杆可上下摆动和回转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1780
车轮直径
mm
ф350
ф500
ф600
1109.3B
>16.5～22.5m
长度
m
57
69
81
93
105
117
车轮轴承内径
mm
ф90
ф100
ф100
1104.3B
>22.5～31.5m
电动机
型号
JZR242—8
电动机
型号
JZR212—6
JZR222—6
JZR221—6
JZR222—6
桥架
总图号
起重机总重
双制
动器
开式
㎏
10277
11984
14086
16437
18914
23318
26491
29402
闭式
10549
12256
14358
16709
19182
26579
26754
29666
单制动器
开式
10225
11932
14034
16385
18862
23266
26439
29350
闭式
10497
12204
m/min
11.3
运行速度
m/min
41.1
90
90
90
10532.1E
>16.5-31.5m
工作制度
中级
工作制度
中级
中级
小车
总图号
10531.2B
单制动器
起升高度
m
6
8
10
12
14
16
轮轨距
mm
1100/1400
3400
3550
5000
10531.22B
双制动器
电源
三相交流50HZ 380V
大车
总图号
Q1—421.6H
减速器
图号
Q1—422.4H
J2
主梁底面至轨道面距离
H2
226（16.5 m）
526（22.5m）
916（31.5m）
型号
ZQ—400—Ⅱ—4CA
型号
ZSC－350－Ⅱ－Ⅰ
ZHQ-350-Ⅵ-62（ф85）
ZHQ-350-Ⅵ-1/2（ф75）
传动比
i
40.17
传动比
i
17.2
16.24
5吨吊钩桥式起重机性能表
合同号
（）105—□
机构名称
主要参数
起升机构
机构名称
主要参数
运行机构
起重机总图号
10531 B
≥10.5～31.5m
中级
小车
大车
起重量
t
5
轨距
mm
1400
≥10500～16500
>16500～22500
>22500～31500
电气
总图号
10531.1E
≥10.5～16.5m
起升速度
1058.38
>22.5～31.5m
电动机
型号
JZR222—6
电动机
型号
JZR211—6
JZR222—6
JZR221—6
JZR222—6
桥架
总图号
105131.4B
功率
KW
7.5
功率
KW
2.2
7.5
2×5
2×7.5
转速
r/min
930
转速
r/min
900
930
930
930
主
要
尺
寸
（m m）
减速器
图号
S119
S121
D×B
mm
ф200×95
D×B
mm
ф100×75
ф200×95
ф200×95
车轮中心至缓冲器外端距离
A
550
联轴器
图号
S134
—
联轴器
图号
S127
S140
S138
型号（规格）
CLZ2（m=2.5：Z=38）
—
型号（规格）
CL1（m=2.5Z=30）
CL1（m=2.5：Z=30）
CL2（m=2.5：Z=38）
型号
ZSC－400－Ⅰ-2
ZHQ-350-Ⅵ-62（ф85）
ZHQ-350-Ⅵ-1/2（ф75）
ZHQ-350-V-1/2Z（ф85）
m
6
8
10
12
14
16
轮轨距
mm
1400/1400
4050
5000
11031.22B
双制动器
电源
三相交流50HZ 380V
大车
总图号
10521.3B
10.5 m
钢
丝
绳
结构
6×19+1—14—1601
缓冲行程
mm
100
140
1101.3B
13.5 m
支数
6
钢轨型号
18㎏/m
荐用43㎏/m
16.5 m
工作拉力
14306
16657
19130
23527
26702
29614
起重机最大轮压
t
6.2
6.8
7.4
7.9
8.5
9.8
10.5
11.3
10吨吊钩桥式起重机性能表
合同号
（）110— □
机构名称
主要参数
起升机构
机构名称
主要参数
运行机构
起重机总图号
10531 B
≥10.5～31.5m
中级
小车
大车
起重量
t
10
轨距
A702
滑轮直径
mm
ф250
吸收最大功能
㎏
50
285
吊钩杆部中心至轨道中心距离
E1
800
限位开关
L×10-31
限位开关
L×10-11
L×10-11
E2
1250
H5值
mm
2326
2346
2396
2556
2706
2686
2836
2986
跨度
m
10.5
13.5
16.5
19.5
22.5
25.5
28.5
31.5
MZD1-100
MY1-25J
MY1-25J
轨道面至起重机顶端距离
H
1753.5
卷筒组
图号
T143①左
车轮组
图号
主
Q2-411.1H
L8
D×L
mm
ф400×1000
被
Q2-411.2H
T2-351.1537
轨道面至缓冲器中心距离
H1
725
制动轮
图号
S123
S123和S121
制动轮
图号
Q3-174.8
16.24
起重机最大宽度
B
5150
5290
6100
制
动
器
图号
Z121
制
动
器
图号
Z110
Z121
型号
YMWZ—200/25J
型号
JWZ—100
YDWZ-200/25J
YDWZ-200/25J
轨道中心至起重机外端距离
B1
230
制动力矩
㎏m
20
2×20
制动力矩
㎏m
2
20
2×20
电磁铁型号
MY1—25J
电磁铁型号
110131.4B
功率
KW
16
功率
KW
3.5
7.5
2×5
2×7.5
转速
r/min
715
转速
r/min
915
930
930
930
主
要
尺
寸
（m m）
减速器
图号
Q1—421.2H
减速器
图号
T1—322.1508
J2
主梁底面至轨道面距离
H2
226（16.5 m）
526（22.5m）
928（31.5m）
型号
ZQ—500—Ⅱ—3CA
mm
2000
≥10500～16500
>16500～22500
>22500～31500
电气
总图号
11031.1E
≥10.5～16.5m
起升速度
m/min
7.71
运行速度
m/min
45
90
90
83.5
11032.1E
>16.5-31.5m
工作制度
中级
工作制度
中级
中级
小车
总图号
11031.2B
单制动器
起升高度
轨道面至操纵室底面距离
H3
见表
吊钩组
图号
G13
联轴器
图号
S133和S129
S137
S136
S135
S130
滑轮直径
mm
ф400
型号（规格）
CL2（m=2.5Z=30）
CLZ4（m=3：Z=48）
CL4（m=3：Z=48）
极限位置
吊钩腔部中心至轨道面距离
