星级酒店供配电系统配置及要求

星级酒店供配电系统配置及要求

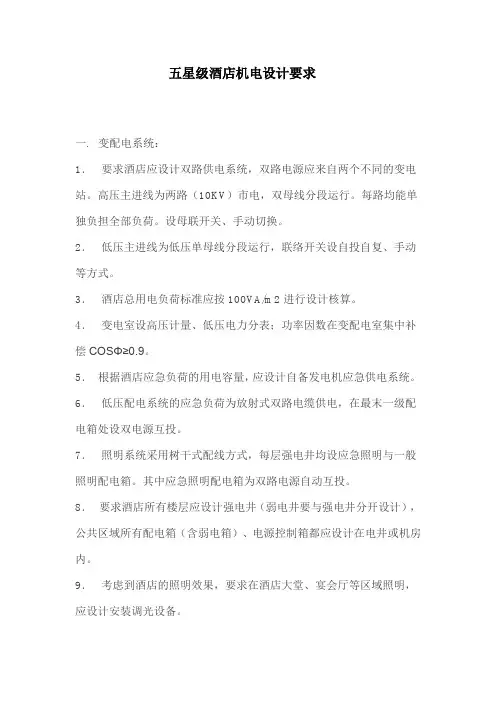

一、高低压供电、应急发电机组、照明系统、应急照明、不间断电源：
如某工程地上建筑用电容量平均按每平方米100w估算，则设备容量Pe=1611kw，取的需要系数，地下室用电容量平均按每平方米80w估算，则地下室设备容量Pe=306kw，合计Pe=1917kw, 取的综合需要系数，计算视在容量Sj=1704KVA，需两台1000KVA变压器，变压器负载率约为77%.
基本符合使用要求.
酒店估算总设备容量为1534KW，其中照明用电容量448KW，动力用电容量575KW，空调用电容量511KW；
变压器低压侧单母线分段，分段母线之间设联络开关，手动切换。

采用低压侧集中补偿方式，功率因数自动补偿到以上。

1.高低压供配电系统
（1）设备的布置和配置要确保在故障情况下能用最短的时间恢复供电，能提供便捷的维修、保养和测试条件。

（2）高压变配电系统应装设可靠的连锁装置和闭锁装置，防止可能的误操作。

（3）变压器采用高效低耗型干式变压器，变压器配属二路不同的高压进线，变压器应有
30％的余量，应能满足并联运行。

（4）低压配电系统应设置联络装置和相应的连锁装置，为检修、测试创造条件，同时防止可能的误操作。

（5）中央空调采用单独的变压器，其余负荷由二路高压电源分别配属的其它变压器供电，两路电源在低压侧可通过低压联络开关进行切换。

(6)低压照明、插座等单相电源应均匀分布到三相电源中，以确保三相不平衡度＜15％.
（7）低压侧需配置能自动投切的无功功率补偿装置，该装置的容量应确保在设计最大负荷满负载运行时，cosφ＞。

（8）低压系统应考虑未来发展，预留部分开关位置。

（9）高低压配电房的设计要设置独立的气体灭火系统。

有良好的新风、排风装置。

（10）为方便能源的控制和分析，应在以下区域安装分电表：空调主机、空调循环泵、生活水泵、电梯、洗衣房、污水站、客房总照明、餐厅、会议室、厨房、室外景观照明、泳池、桑拿水疗、后勤、办公、宿舍、食堂等各独立部门和独立区域。

（11）宴会多功能厅、主要的餐厅和展览厅、会议室根据使用需要，室内应在允许范围内设置大功率插座，并且可以为大型活动提供大功率临时电源。

2．应急发电机
（1）发电机组存储的油量大小按要求可以满负载运行至少48小时。

关于发电机的安装位置问题，应考虑如噪音，振动，光和热力的排放和散发问题等。

（2）应急发电机的导线和自动转换开关不应经由总配电房或临近一般的电线管道，以便防止由一些临近的配电部件的故障导致发生的应急配电系统的关联故障发生。

（3）发电系统与正常市电供电系统应设置可靠的电气连锁，防止发电进入市电系统。

（4）发电机提供自动启动和转换装置，确保在二路高压供电断电的情况下，发电机自动启动，并在15秒钟内送出电源；市电恢复后，负荷自动切换到市电电源，发电机延时停机并发出信号。

3.照明及开关
（1）广泛使用节能灯具和采用照明节电控制手段：如客房节电开关、光源分路控制、节电调光控制、光控开关、声控开关、时间控制等。

灯具优先选用光效高、显色性好的光源及高效灯具。

（2）安装高度距地面小于米的灯具金属外壳均应接地；
（3）按使用功能设计不同的光度使各项活动保持自如，使照明设计与装饰设计效果相协调，更符合酒店的需要；
（4）酒店装饰照明用电量占酒店总用电量的30%-40%，因此，尽可能利用自然采光和顶侧采光，应选择适合酒店使用、节能效果较好的灯具和材料（如节能灯、LED灯带、LED射灯等），以达到较好的装饰照明设计效果，又取得良好的节电效益，达到双赢的目的；
（5）公共走廊采用二路或三路隔盏控制；
（6）休息厅照明尽可能选暗槽灯形式，少用或不用筒灯、射灯及壁灯；
（7）卫生间、浴区、泳区用防雾筒灯；
（8）办公室、空调机房用三基色荧光灯管、电子镇流器。

（9）影视厅走道装地脚灯，可采用LED灯。

（10）按摩房照明需有三种分开控制的灯光：
①按摩灯：二级灯光控制、暖光、光线要柔和。

灯具不能设在按摩床上方，建议采用艺术造型的壁灯。

②公安灯：用于应急事件照明，平时不开，由前台统一开关，设在门内天花。

③清洁灯：用于清洁卫生照明，亮度要大，可用筒灯。

（11）厨房炉前照明采用防爆型耐高温三基色荧光灯。

（12）厨房应装消毒紫外线灯。

（13）客房要求
①每种照明设备都需要通过UL认证并有相关的标识，标明电功率和负载等。

②检验以确保照明灯具、灯罩、底座、插座和电功率是兼容一致的。

③无特殊要求，建议采用LED光源，确保节能降耗。

④酒店客用区域照明采用暖色调为主，部分区域需设置冷光源需慎重考虑后实施；（办公后勤区除外）
（14）客房浴室的要求
除了浴室照明灯光外，在镜子的两侧要安装聚光灯、壁灯或者是射灯。

此灯具的照明亮度应该要达到以下最低要求：
①浴室照明：320Lux聚光灯，带CFL （32W以上）
②浴缸区域：107Lux的聚光灯，带CFL（32W以上）
③镜子：540Lux吊灯或壁烛台，带CFL （32W以上）。

（15）照明开关：
①客房走廊：由开关箱控制，维持常开状态；
②后勤工作区：需要每日开、关的，由就近的开关控制。

③需要无间断照明，维持常开状态的状态的，由开关箱控制；
④公共区域：按需要提供调光开关控制，开关箱控制，及个别灯具控制。

⑤室外的场地和停车场：感光定时开关。

⑥照明开关距地米。

（16）调光器：
①宴会厅：四种控制方式（至少），预设定，可遥控并在紧急时，通过调光设备自动转换到紧急照明系统；
②餐厅：四种控制方式（至少），预设定，房间单独控制；
③大厅：四种控制方式（至少），预设定，房间单独控制；
④游泳池：滑动式墙上调光盒；
⑤会议室：滑动式墙上调光盒，应能自动转换到紧急照明系统。

（17）酒店照明照度设计标准一览表
4.应急照明系统
（1）所有出口指示照明；
（2）所有楼梯间照明和通向楼梯间及户外的门的通道照明；（3）消防控制室、安保室、电话机房和总机房的照明；（4）发电机房及50％高低压配电室的照明；
（5）50％前台区域、收银区域、话务室的照明；
（6）30％的大堂区域和工程设备房的照明；
（7）100％的总统套房及行政楼层的照明；
（8）15％的客房过道、公共区域过道、餐厅区域、会议区域、公共卫生间、后勤办公室、厨房、洗衣房的照明；
（9）所有客房小走道有一盏筒灯接蓄电池电源做应急照明；
（10）公共厕所、员工更衣室和卫生间、健身中心和桑拿浴、各办公室；停车场、游泳池照明。

5.不间断电源
（1）不间断电源蓄电池容量应确保市电停电后不少于2小时的支持时间。

（2）不间断电源系统主要提供给：电脑房和财务数据系统、程控交换机和话务室、消防监控系统、自动控制系统等。

二、母线槽、电缆、电线、桥架及开关
1．母线槽
（1）对于容量较大的集中客房电源，可通过密集式母线供电，密集式母线槽分应急电源和常用电源两路，连接各楼层强电间，再由插接式开关分至楼层转换开关箱。

（2）大功率设备如中央空调等也可通过密集式母线槽从低配室连接至空调机房配电
间。

（3）密集式母线槽外壳应有可靠的接地措施，应进行良好的固定，不能从水管下方通过。

2.电缆、电线
（1）各分散功能区域如厨房和各大型设备负荷可采用电缆分别供电，需两路供电的容量较大的负荷则需两路电缆从配电室分别引至设备电源切换箱。

（2）电缆不允许中间有接头。

（3）所有照明、插座支线路均采用BV型聚氯乙烯绝缘导线穿SC20钢管敷设，插座管线在楼板内及墙内暗敷设。

3.电缆桥架
（1）电缆一定要通过电缆桥架敷设。

（2）电缆桥架应有可靠的接地措施同时有一定的预留空间。

4.开关
所有开关额定参数的选取及整定值的设定应与计算负荷相匹配。

三、配电及电器系统：
1.配电开关箱的选择：主配电箱应配置带GFI（漏电防护）的单相主断电路器；配电箱控制回路：电源插座、卫生间照明、厨房照明须安装漏电断路器，其余控制回路装空气断路器。

2.支线开关箱应配置断路器；
3.照明和动力应分别设置开关箱，照明配电箱底距地米暗装。

4. 酒店各公共区域（大堂、更衣、水区、休息厅、餐厅、娱乐区、负一-三楼公共走廊）照明开关配电箱统一安装在布草房、工作间、员工区域或比较隐蔽的位置。

5. 所有楼层动力控制箱（含消防排烟风机、空调风柜、双电源箱、排风机控制箱）统一安装在布草房、工作间、员工区域或比较隐蔽的位置；
6.所有水泵、风机等设备外露且正常不带电金属部分均应接地，PE线不得采用串联连接；
7.开关箱应设置在负荷30米的范围内，且应设置在与其负荷同一楼层在公众视线范围内的安全房间中。

8.小型和动力设备的荷载超过900W时提供独立电路。

9.每间客房有独立配电箱，安装在客房小走道天花上，提供分开的电路给不间断电源、
吹风机、咖啡机、开水壶、多路插座、多路照明。

客房采用射频卡取电节能开关；
10.电源插座：
（1）公共区域：每条回路最多五个插座，位于照明附近的位置和以8米为半径的清洁范围内；公共区域电源插座分16A、10A二种，间隔布置，电源线为4mm2。

（2）宴会厅/会议室：每条回路最多两个插座，设在沿墙间距8米方便的位置，另外提供一个100A/3相电路给每个宴会厅；
（3）客房走廊：每条回路最多三个插座，沿走廊墙每隔15米一个；
（4）行政办公室：每条回路最多五个插座，设在办公桌和电子设备工作区及照明附近，方便安装的位置；
（5）动力设备区：每条回路最多五个插座，设在设备房内顶棚和所有动力设备8米的范围内；
（6）大楼外部：每条回路有漏电保护，最多五个插座，围绕大楼设置供亭院修剪用，一般设在大门及门庭上下车位置的主要的亭院区；
（7）漏电保护插座：按规范要求包括（但不局限于）客房卫生间，游泳池及员工淋浴区和供厨房用的便携式插座；
（8）客房电源插座与客房卫生间电源插座分开控制回路。

（9）卫生间、厨房电源插座要加装防水面板。

（10）暗插座距地米（电视、电吹风、厨房等设备电源插座除外）；
（11）足浴自动升降休闲椅侧每个茶几位有一个10A 5孔电源插座。

（12）足浴大厅毛巾柜配16A电源插座1个。

（13）按摩区走廊电热毛巾柜预留电源220V、16A插座。

四、供配电主机房系统
1.本工程低压系统的接地型式采用TN-S系统。

防雷接地、保护接地、变压器中性点接地及弱电接地共用同一接地体，工频接地电阻要求不大于 1 欧姆。

2.市政供电要二路供电，只有一路供电须设发电机组。

（发电主要负荷：a消防设备用电；b弱电机房、终端设备用电；C监控设备用电；d电梯设备用电；e大堂照明；f餐厅照明；g地下室排水系统；h各系统机房应急照明；i各区域部分公共照明用电；）
3.发电机与市政供电需连锁，市政供电停电后5秒后启动发电机组，30秒内自动切换发电供电；。
