刀具断屑不可靠的原因分析及解决方法

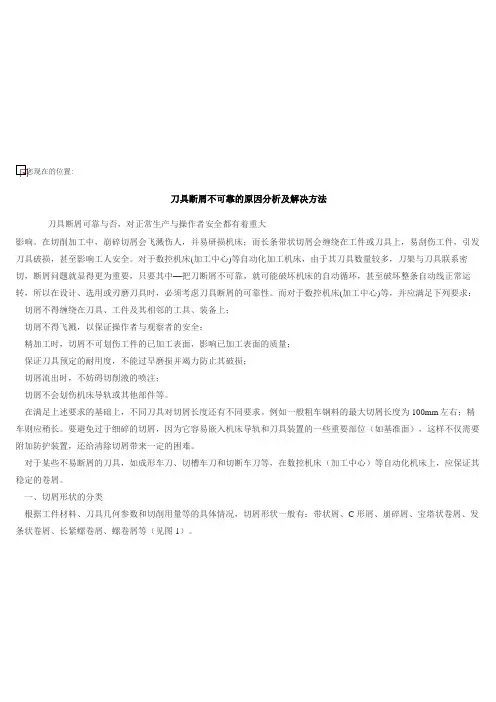

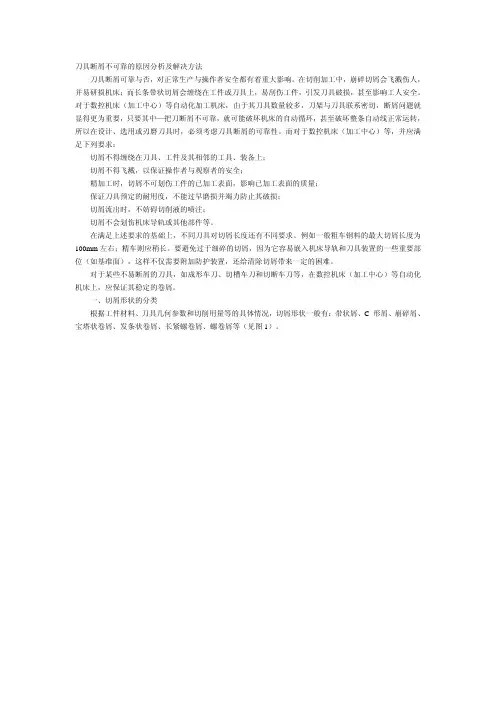

刀具断屑不可靠的原因分析及解决方法刀具断屑可靠与否，对正常生产与操作者安全都有着重大影响。

在切削加工中，崩碎切屑会飞溅伤人，并易研损机床；而长条带状切屑会缠绕在工件或刀具上，易刮伤工件，引发刀具破损，甚至影响工人安全。

对于数控机床(加工中心)等自动化加工机床，由于其刀具数量较多，刀架与刀具联系密切，断屑问题就显得更为重要，只要其中—把刀断屑不可靠，就可能破坏机床的自动循环，甚至破坏整条自动线正常运转，所以在设计、选用或刃磨刀具时，必须考虑刀具断屑的可靠性。

而对于数控机床(加工中心)等，并应满足下列要求：切屑不得缠绕在刀具、工件及其相邻的工具、装备上；切屑不得飞溅，以保证操作者与观察者的安全；精加工时，切屑不可划伤工件的已加工表面，影响已加工表面的质量；保证刀具预定的耐用度，不能过早磨损并竭力防止其破损；切屑流出时，不妨碍切削液的喷注；切屑不会划伤机床导轨或其他部件等。

在满足上述要求的基础上，不同刀具对切屑长度还有不同要求。

例如一般粗车钢料的最大切屑长度为100mm左右；精车则应稍长。

要避免过于细碎的切屑，因为它容易嵌入机床导轨和刀具装置的一些重要部位（如基准面），这样不仅需要附加防护装置，还给清除切屑带来一定的困难。

对于某些不易断屑的刀具，如成形车刀、切槽车刀和切断车刀等，在数控机床（加工中心）等自动化机床上，应保证其稳定的卷屑。

一、切屑形状的分类根据工件材料、刀具几何参数和切削用量等的具体情况，切屑形状一般有：带状屑、C 形屑、崩碎屑、宝塔状卷屑、发条状卷屑、长紧螺卷屑、螺卷屑等（见图1）( l )带状屑（见图1a）：高速切削塑性金属材料时，如不采取断屑措施，极易形成带状屑，此形屑连绵不断，常会缠绕在工件或刀具上，易划伤工件表面或打坏刀具的切削刃、甚至伤人，因此应尽量避免形成带状屑。

但有时也希望得到带状屑，以使切屑能顺利排出。

例如在立式镗床上镗盲孔时。

（2）C 形屑（见图1 b）：车削一般的碳钢、合金钢材料时，如采用带有断屑槽的车刀则易形成C 形屑。

C 形屑没有了带状屑的缺点。

但C 形屑多数是碰撞在车刀后刀面或工件表面而折断的（见图2）。

切屑高频率的碰断和折断会影响切削过程的平稳性，从而影响已加工表面的粗糙度。

所以，精加工时一般不希望得到C形屑．而多希望得到长螺卷屑（见图3) ，使切削过程比较平稳。

（ 3 ）发条状卷屑（见图1f）：在重型车床上用大切深、大进给量车削钢件进，切屑又宽又厚，若形成C 形屑则容易损伤切削刃，基至会飞崩伤人。

所以通常将断屑槽的槽底圆弧半径加大，使切屑成发条状（见图4 ）在加工表面上碰撞折断，并靠其自重坠落。

( 4 ）长紧卷屑（见图1e）：长紧卷屑形成过程比较平稳，清理也方便，在普通车床上是一种比较好的屑形。

( 5 ）宝塔状卷屑〔见图1d ) ：数控加工、机床或自动线加工时，希望得到此形屑，因为这样的切屑不会缠绕在刀具和工件上。

而且清理也方便。

( 6 ）崩碎屑（见图1c ) ：在车削铸铁、脆黄铜、铸青铜等脆性材料时，极易形成针状或碎片状的崩碎屑，既易飞溅伤人、又易研损机床。

若采用卷屑措施，则可使切屑连成短卷状。

总之，切削加工的具体条件不同，希望得到切屑的形状也不同，但不论什么形状的切屑，都要断屑可靠。

二、切屑折断的原理金属切削过程中，切屑是否容易折断，与切屑的变形有直接联系，所以研究切屑折断原理必须从研究切屑变形的规律入手。

切削过程中所形成的切屑，由于经过了比较大的塑性变形，它的硬度将会有所提高，而塑性和韧性则显著降低，这种现象叫冷作硬化。

经过冷作硬化以后，切屑变得硬而脆，当它受到交变的弯曲或冲击载荷时就容易折断。

切屑所经受的塑性变形越大，硬脆现象越显著，折断也就越容易。

在切削难断屑的高强度、高塑性、高韧性的材料时，应当设法增大切屑的变形，以降低它的塑性和韧性，便于达到断屑的目的。

切屑的变形可以由两部分组成：第一部分是切削过程中所形成的，我们称之为基本变形。

用平前刀面车刀自由切削时所测得的切屑变形，比较接近于基本变形的数值。

影响基本变形的主要因素有刀具前角、负倒棱、切削速度三项。

前角越小，负倒棱越宽、切削速度越低，则切屑的变形越大，越有利于断屑。

所以，减小前角、加宽负倒棱，降低切削速度可作为促进断屑的措施。

第二部分是切屑在流动和卷曲过程中所受的变形，我们称之为附加变形。

因为在大多数情况下，仅有切削过程中的基本变形还不能使切屑折断，必须再增加一次附加变形，才能达到硬化和折断的目的。

迫使切屑经受附加变形的最简便的方法，就是在前刀面上磨出（或压制出）一定形状的断屑槽，迫使切屑流入断屑槽时再卷曲变形。

切屑经受附加的再卷曲变形以后，进一步硬化和脆化，当它碰撞到工件或后刀面上时，就很容易被折断了。

三、断屑槽对断（卷）屑的影响断屑槽不仅对切屑起着附加变形的作用，而且对切屑的形状和切屑的折断有着重要的影响。

在切削加工中，人们就是利用断屑槽的不同形状、尺寸及断屑槽与主切削刃的倾斜角，来实现控制切屑的卷曲与折断。

为了更好地认识和掌握这些规律，我们就具体分析一下断屑槽的形状、尺寸及断屑槽与主切削刃的倾斜角度对切屑形状与切屑折断的影响。

（一）、断屑槽的形状断屑槽的形状有直线圆弧型，直线型和全圆弧型三种（见图5 )图5 断屑槽的形状l、直线圆弧型断屑槽（见图5a ）由一段直线和一段圆弧连接而成。

直线部分构成刀具的前刀面，槽底圆弧半径Rn的大小对切屑的卷曲和变形有一定的影响。

Rn 小，则切屑卷曲半径小，而切屑变形大；Rn 大，则切屑卷曲半径大，而切屑变形小．（见图6 ）。

在中等切深下(切深ap=2～6mm ) ，一般可选Rn =( 0.4～0.7 ) B ,B 为断屑槽的宽度。

2、直线型断屑槽（见图5b）由两段直线相交而成，其槽底角为180°-σ（σ称为断屑台楔角），槽底角（180°-σ）代替了圆弧Rn 的作用。

槽底角小，则切屑的卷曲半径小，切屑变形大；槽底角大，则切屑的卷曲半径大（见图7）切屑变形小。

在中等切深下，断屑台楔角一般选用60°～70°。

上述两种形状断屑槽适用于加工碳素钢与合金结构钢，一般前角在γ。

在5-15°范围内。

3 、全圆弧型断屑槽（见图5c）的主要参数槽宽B 、槽底圆弧半径Rn和前角γ。

之间的关系为：（见图5C )当切削紫铜、不锈钢等高塑性材料时，常选用全圆弧型断屑槽。

因为加工高塑性材料时，刀具前角选得比较大（γ0=25°-30°）同样大的前角，全圆弧断屑槽刀具的切削刃比较坚固，另外槽也较浅，便于流屑，故比较实用（见图8 )（二）断屑槽的宽度断屑槽宽度B 与进给量f 、切削深度ap有关，当进给量f增大时，切削厚度增大，断屑槽的宽度应相应加宽；切削深度大,槽也应适当加宽。

固定不变，断屑槽宽度B 的变化对切屑卷曲和变形的影响。

图9a 是槽宽与进给量基本适应，切屑经卷曲变形后碰撞折断成C形；图9b是槽不够宽，切屑卷曲半径小，变形大，碰撞后折断成短C 形或形成崩碎小片；图9c 则是槽太窄了，切屑挤成小卷堵塞在槽中很难流出来，造成憋屑甚至会打坏切削刃；图9d、e则是槽太宽了，切屑卷曲半径太大，变形不够．不易折断．有时甚至不流经槽底而自由形成带状屑。

如果用进给量初选断屑槽的宽度，粗略地说，对于切削中碳钢，宽度B与进给量f 的关系约为B=10f ；而切削合金钢时，为增大切屑变形，可取B＝7f 。

断屑槽的宽度B也应与切削深度ap 相适应。

一般也可以粗略地依据ap 来选择槽宽B ，当ap 大时，B 也应当大些；而ap小，则B应适当减小。

因为当切深大而槽太窄时，切屑宽，不易在槽中卷曲，这样，切屑往往不流入槽底而自行形成带状屑；当切深小而槽太宽时，切屑窄，流动比较自由，变形不够充分，也不易折断。

（三）断屑槽与主切削刃的倾斜角断屑槽与主切削刃的倾斜方式常用的有外斜式、平行式、和内斜式三种（见图10 )1 外斜式见图（10a ) ,外斜式的断屑槽，前宽后窄，前深后浅。

外斜式断屑槽的切屑卷曲变形大，如图11所示，在靠近工件外圆表面A处的切削速度最高而槽窄，切屑最先受阻而卷曲，且卷曲半径小，变形大；而在刀尖B 处，切削速度低而槽宽，切屑最后以较大卷曲半径卷曲，这就会产生一个力，使切屑翻转到后刀面或待加工表面上，经碰撞后折断而形成C 形屑。

这种形式的断屑槽。

在中等切深时断屑范围较宽，断屑效果稳定可靠，生产中应用较为广泛。

倾斜角τ的数值主要按工件材料确定，一般切削中碳钢时，取τ=8°-10°切削合金钢时，为增大切屑变形，取τ=10°-15°。

但在大切深时，由于靠近工件外圆表面A 处（见图11 ）断屑槽宽度太小，切屑容易阻塞，甚至切屑打坏切削刃，所以一般多改用平行式。

2、平行式（见图l0b ) ：平行式断屑槽的切屑变形不如外斜式大，切屑大多是碰在工件加工表面上折断。

切屑中碳钢时，平行式断屑槽的断屑效果与外斜式基本相仿，但进给量应略加大一些，以增大切屑的附加卷曲变形。

3、内斜式（见图10c）：内斜式断屑槽（见图12 ）在工件外圆表面A 处最宽．而在刀尖B 处最窄。

所以切屑常常是在B 处先卷曲成小卷，而在A 处则卷成大卷。

当主切削刃的刃倾角取成3°-5°时，切屑容易形成连续的长紧卷屑。

内斜式断屑槽与主切削刃的倾斜角一般取τ=8°-10°，内斜式断屑槽形成长紧卷屑的切削用量范围相当窄，所以它在生产中应用不如外斜式和平行式普遍，主要是应用于精车或半精车。

四、几种常用的断屑方法（一）利用断屑槽：如前所述，断屑槽不仅对切屑起附加变形的作用．而且还能实现控制切屑的卷曲与折断。

只要断屑槽的形状、尺寸及断屑槽与主切削刃的倾斜角合适，断屑则是可靠的。

不论是焊接式刀具还是机夹式刀具，是重磨式刀具还是不重磨式刀具都可采用。

为了适用不同的切削用量范围。

硬质合金可转位刀片上压制有多种形状及不同尺寸的断屑槽，便于选用，这样既经济又简便。

这种方法是切削加工中应首选的方法，也是应用最广泛的方法。

不足之处是刀具合理几何参数的确定，受到断屑要求的牵制（二）利用断屑器断屑器有固定式和可调节式两种。

图13 为车刀上的可调节式断屑器。

在车刀前刀面上装一个挡屑板1，切屑沿刀具的前面流出时，因受挡屑板1 所阻而弯曲折断。

断屑器的参数Ln和α可按需要设计和调整，以保证在给定的切削条件下，断屑稳定可靠。

松开螺钉3 , 在弹簧4 的作用下，可使挡屑板1 和压板2 一起抬起，便于挡屑板调整和刀片的快速转位与更换。

这种断屑器常用于大、中型机床的刀具上。

（三）利用断屑装置断屑装置类型很多，一般可分为机械式，液压式和电气式等，断屑装置成本高，但断屑是稳定可靠的，一般只用于自动线上。
