预制装配式建筑外挂墙板施工技术研究

合集下载

预制外墙板防水技术形式介绍与施工要点

预制外墙板防水技术形式介绍与施工要点

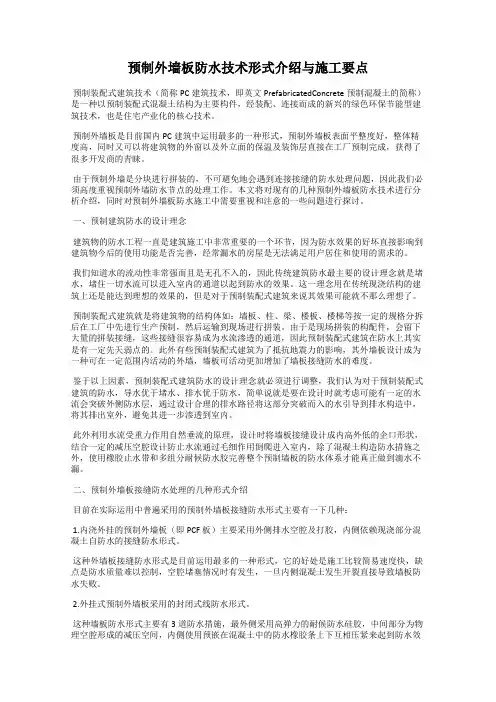

预制外墙板防水技术形式介绍与施工要点预制装配式建筑技术(简称PC建筑技术,即英文PrefabricatedConcrete预制混凝土的简称)是一种以预制装配式混凝土结构为主要构件,经装配、连接而成的新兴的绿色环保节能型建筑技术,也是住宅产业化的核心技术。

预制外墙板是目前国内PC建筑中运用最多的一种形式,预制外墙板表面平整度好,整体精度高,同时又可以将建筑物的外窗以及外立面的保温及装饰层直接在工厂预制完成,获得了很多开发商的青睐。

由于预制外墙是分块进行拼装的,不可避免地会遇到连接接缝的防水处理问题,因此我们必须高度重视预制外墙防水节点的处理工作。

本文将对现有的几种预制外墙板防水技术进行分析介绍,同时对预制外墙板防水施工中需要重视和注意的一些问题进行探讨。

一、预制建筑防水的设计理念建筑物的防水工程一直是建筑施工中非常重要的一个环节,因为防水效果的好坏直接影响到建筑物今后的使用功能是否完善,经常漏水的房屋是无法满足用户居住和使用的需求的。

我们知道水的流动性非常强而且是无孔不入的,因此传统建筑防水最主要的设计理念就是堵水,堵住一切水流可以进入室内的通道以起到防水的效果。

这一理念用在传统现浇结构的建筑上还是能达到理想的效果的,但是对于预制装配式建筑来说其效果可能就不那么理想了。

预制装配式建筑就是将建筑物的结构体如:墙板、柱、梁、楼板、楼梯等按一定的规格分拆后在工厂中先进行生产预制,然后运输到现场进行拼装。

由于是现场拼装的构配件,会留下大量的拼装接缝,这些接缝很容易成为水流渗透的通道,因此预制装配式建筑在防水上其实是有一定先天弱点的。

此外有些预制装配式建筑为了抵抗地震力的影响,其外墙板设计成为一种可在一定范围内活动的外墙,墙板可活动更加增加了墙板接缝防水的难度。

鉴于以上因素,预制装配式建筑防水的设计理念就必须进行调整,我们认为对于预制装配式建筑的防水,导水优于堵水、排水优于防水,简单说就是要在设计时就考虑可能有一定的水流会突破外侧防水层,通过设计合理的排水路径将这部分突破而入的水引导到排水构造中,将其排出室外,避免其进一步渗透到室内。

装配式建筑预制梁下外墙板节点连接技术研究

装配式建筑预制梁下外墙板节点连接技术研究

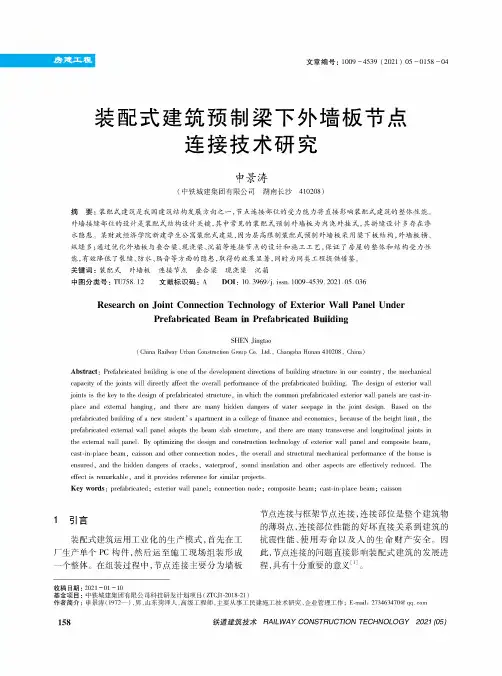

文章编号:1009-4539(2021)05-0158-04装配式建筑预制梁下外墙板节点连接技术研究申景涛(中铁城建集团有限公司湖南长沙410208)摘要:装配式建筑是我国建筑结构发展方向之一,节点连接部位的受力能力将直接影响装配式建筑的整体性能#外墙接缝部位的设计是装配式结构设计关键,其中常见的装配式预制外墙板为內浇外挂式,其拼缝设计多存在渗水隐患#某财政经济学院新建学生公寓装配式建筑,因为层高限制装配式预制外墙板采用梁下板结构,外墙板横、纵缝多(通过优化外墙板与叠合梁、现浇梁、沉箱等连接节点的设计和施工工艺,保证了房屋的整体和结构受力性能,有效降低了裂缝、防水、隔音等方面的隐患,取得的效果显著,同时为同类工程提供借鉴#关键词:装配式外墙板连接节点叠合梁现浇梁沉箱中图分类号:TU758.12文献标识码:A DOI:10.3969/j.issn.1009-4539.2021.05.036Reseauh on Join-Connection Technology of Exterior Wall Panel UnderPrefabrocaretBeam onPrefabrocaretBcoetongSHEN Jingtac(ehina Railway Urban Construction Group Co.Lth.,Changsha Hunan410208,China)Abstract:Prefabricated building is one of the development directions of building structure in our country,the mechanical capacith of the joints will directly Vect the overall performance of the prefabricated building.The desiqn of exterior wall joints is the key te the design of prefabricated structure,in which the common prefabricated exterior wall panel-are cast-in-place and external hanging,and there are many higden dangers of water seepage in the joint design.Based on the prefabricated building of a new student's apartment in a college of finance and economics,because of the height iimit,the prefabricated external wall panel adopts the beam slab structure,and there are many transverse and longitudinal-oints inthe external wall panel.By optimizing the design and construction technolog of exterior wall panel and composite beam,cast-in-place beam,caisson and other connection nodes,the overall and structural mechanical performance of the house is ensured,and the hidden d angrs of cracks,waterproof,sound insulation and other aspects are effectively reduced.Thefeet is remarkable,and it provides reference for similar projects.Key words:prefabricated;exterior wall panel;connection node;composite beam;cast-in-place beam;caisson1引言装配式建筑运用工业化的生产模式,首先在工厂生产单个PC构件,然后运至施工现场组装形成一个整体。

解析预制混凝土外墙挂板安装施工技术

解析预制混凝土外墙挂板安装施工技术

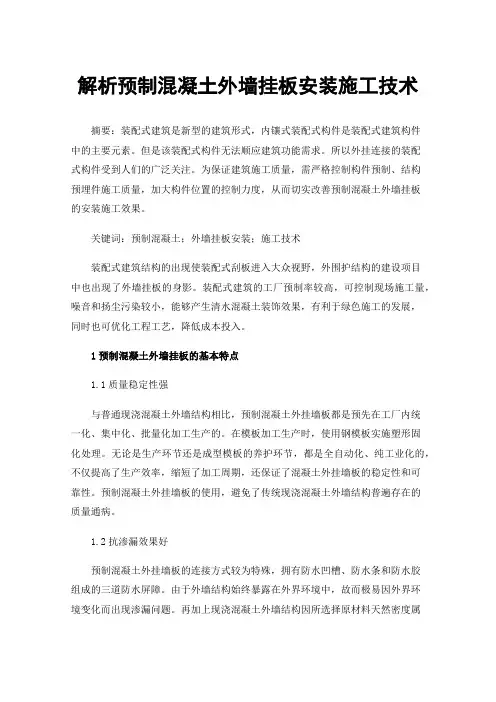

解析预制混凝土外墙挂板安装施工技术摘要:装配式建筑是新型的建筑形式,内镶式装配式构件是装配式建筑构件中的主要元素。

但是该装配式构件无法顺应建筑功能需求。

所以外挂连接的装配式构件受到人们的广泛关注。

为保证建筑施工质量,需严格控制构件预制、结构预埋件施工质量,加大构件位置的控制力度,从而切实改善预制混凝土外墙挂板的安装施工效果。

关键词:预制混凝土;外墙挂板安装;施工技术装配式建筑结构的出现使装配式刮板进入大众视野,外围护结构的建设项目中也出现了外墙挂板的身影。

装配式建筑的工厂预制率较高,可控制现场施工量,噪音和扬尘污染较小,能够产生清水混凝土装饰效果,有利于绿色施工的发展,同时也可优化工程工艺,降低成本投入。

1预制混凝土外墙挂板的基本特点1.1质量稳定性强与普通现浇混凝土外墙结构相比,预制混凝土外挂墙板都是预先在工厂内统一化、集中化、批量化加工生产的。

在模板加工生产时,使用钢模板实施塑形固化处理。

无论是生产环节还是成型模板的养护环节,都是全自动化、纯工业化的,不仅提高了生产效率,缩短了加工周期,还保证了混凝土外挂墙板的稳定性和可靠性。

预制混凝土外挂墙板的使用,避免了传统现浇混凝土外墙结构普遍存在的质量通病。

1.2抗渗漏效果好预制混凝土外挂墙板的连接方式较为特殊,拥有防水凹槽、防水条和防水胶组成的三道防水屏障。

由于外墙结构始终暴露在外界环境中,故而极易因外界环境变化而出现渗漏问题。

再加上现浇混凝土外墙结构因所选择原材料天然密度属性的缺陷,极易出现渗漏问题。

而预制混凝土外挂墙板采用人工干预的方式,增大了墙板的密度,增强了墙板的抗渗漏能力,延长了墙板的使用寿命。

1.3安全环保由于预制混凝土外挂墙板是预先在工厂内进行统一批量加工生产的,所以实现了混凝土的集中化、标准规范化浇筑,省略了现场浇筑环节,减轻了现场扬尘污染,避免对周边居民的正常生产生活造成不利影响。

2预制混凝土外墙挂板安装施工技术要点以某市的保障性住房工程项目为例。

装配式建筑预制墙板安装施工技术

装配式建筑预制墙板安装施工技术

装配式建筑预制墙板安装施工技术摘要:现代社会经济背景下,客观上促进了我国建筑行业的发展,并对建筑工程建设提出了更高的要求。

传统模式下工程建设往往会投入大量资源、能源,并带来生态环境问题。

因此,在当前可持续发展理念指导下,还需要切实做好建筑工程优化,大力发展装配式建筑,提高建筑生态效益。

在装配式建筑施工中,预制墙板安装是十分重要的内容,并有着施工速度快、质量高、节能环保的优势。

对此,当前需要结合工程实际情况,切实做好预制墙板施工技术把握,提升装配式建筑整体建设效果。

关键词:装配式建筑;预制墙板;安装施工技术引言伴随着我国现代建筑行业的发展,装配式建筑已然成为建筑领域的重要发展方向。

装配式建筑施工中,更有利于减少资源能源损耗,更有利于提高生态环保效益。

实践中,为保障装配式建筑建设效果,还需要做好预制墙板安装,结合工程实际情况,针对性制定施工方案,促进预制墙板安装技术优化,实现工程高质量建设目标。

一、装配式建筑预制墙板安装内容(一)做好安装前准备工作第一、装配建筑工程预制墙板安装施工中,需要在正式施工前针对施工人员做好技术培训,确保人员能够掌握预制墙板安装施工的全部流程与控制要点。

第二,在预制墙板施工前,需要在阴凉干燥的位置进行灌浆料存储,然后同时在灌浆操作中准备好各项机械设备,包括但不限于搅拌机、灌浆桶等。

第三,针对预制墙板和现浇结构之间的接触面做好妥善管理,确保其接触面能够保证干净整洁,没有杂物存在。

第四,装配式建筑预制墙板施工中,其中进行钢筋连接处理,往往会对灌浆套管连接方式进行应用。

在对套管灌浆方法进行实际应用时,往往伴随着较长的灌浆时间和较多的灌浆料量。

因此,为了保证灌浆操作能够达到更好的充实度,能够提升其质量,需要先行开展认为灌浆。

第五,预制墙板施工中,为确保钢筋操作能够更加快速、更加精准地完成就位,需要人员在进行楼层浇筑施工前,对定位控制钢板进行应用,以此来进行钢筋定位处理。

之后,在人员进行浇筑施工前,同样需要把握好裸露在外部的插筋,对其进行包裹保护,防止在进行混凝土浇筑时造成其负面影响。

装配式建筑预制混凝土外挂墙板设计解析

装配式建筑预制混凝土外挂墙板设计解析

装配式建筑预制混凝土外挂墙板设计解析随着环境问题与经济发展的矛盾日益突出,一种新型的建筑形式——装配式建筑应用而生。

装配式建筑具有建造时间短、受环境影响小、对环境污染小等特点。

预制混凝土外挂墙板作为装配式建筑重要的组成部分,在设计中经常使用,本文简单概述了装配式建筑发展历史和类别,以及外挂墙板设计原则和荷载设计。

标签:装配式建筑;预制混凝土;外挂墙板设计装配式建筑指用预制构件在工地装配而成的建筑,这种建筑结建造周期短、施工效率高、能降低对环境污染,因此在全世界范围大面积推广,早期的装配式建筑形式比较单一,完全按照工业生产模式施工。

随着建筑行业的快速发展,建筑设计师对装配式建筑在设计上做了改进,装配式建筑的样式更加多样化。

1、装配式建筑预制混凝土外挂墙板的类型如今,装配式建筑预制混凝土外挂墙板的类型很多元化,根据墙板的自身结构可以分为夹芯保温墙板和单层混凝上墙阪。

夹芯保溫墙板一般需要在墙板内添加保温材料,可以与内保温、外保温层以及外装饰层相结合,组成复合型的保温外墙板。

夹芯保温墙板主要作用保温,防止室内冷风进入室内或者防止室内暖气溢出。

夹芯保温墙板一般比较比较适合严寒地区,比如我国的北方城市,南方比较少,但是针对部分严寒地区也可以使用,这种保温材料不需要通电或者其他能源为墙板提供热能,因此是一种非常安全和环保的材料,它将墙体的装饰、保温和防水功能等有效地结合起来。

但是夹芯保温墙板在处理混凝土和连接金属材料的时候会产生热桥作用,会影响保温墙板的性能。

因为保温材料一般都在两层墙板中间,所以不便更换,这就对保温材料的保温性能提出了更高的要求。

保温材料必须具有耐久性,否则如果保温材料的保温性能不佳,更换起来十分麻烦。

单层混凝土墙板只有一层混凝土墙板,但是墙板本身比较厚,还可以与内保温、外保温和外饰面结合。

按照连接方式可以分成于式连接和湿式连接。

干式连接方式一般需要本层建筑主体结构完工以后,再安装外洼墙板,它不需要现场浇筑,只要与预埋件、主体结构相连即可。

装配式预制混凝土外墙挂板干式连接施工工艺

装配式预制混凝土外墙挂板干式连接施工工艺

装配式预制混凝土外墙挂板干式连接施工工艺吴凡(浙江省三建建设集团有限公司,浙江杭州310000)摘要:预制混凝土外墙挂板与主体结构连接方式一般分为点支撑和线支撑,点支撑连接方式属于柔性干式连接方式,目前装配式预制混凝土外墙挂板项目中干式连接方式应用较少,缺少施工经验。

金华人民医院项目通过对其施工工艺技术攻关,有效解决了外墙挂板与主体结构的连接紧固,以及预制混凝土外墙挂板安装的位置、标高、垂直度等诸多难题。

关键词:装配式;PC外墙板;承重件;紧固件Abstract:The connection modes of prefabricated concrete external wall hanging plate and the main structure are generally divided into point support and line support.The point support connection mode belongs to flexible dry connection mode.At present,the dry connection mode of prefabricated concrete external wall hanging plate project is seldom used and lacks construction experience.The project of Jinhua People's Hospital has solved many problems,such as the connection between the external wall hanging board and the main structure,the location,elevation and verticality of the installation of the prefabricated concrete external wall hanging board. Key words:prefabrication;PC exterior wall panel;bearing parts;fasteners1工程概况金华市人民医院医养大健康综合体(金华市人民医院迁建项目)南标段项目位于浙江省金华市金东区丹溪东路与东市南街交叉口东南角。

装配式ALC条板外墙节点施工技术

装配式ALC条板外墙节点施工技术

装配式 ALC条板外墙节点施工技术摘要:目前,预制建筑主要使用外墙、内隔墙、集成天花板和管线来加快装配速度。

随着预制建筑的出现,对非砌筑墙板进行了严格的评估,以达到装配标准,其外部墙和钢结构之间非砌筑墙板的受力和技术问题分析了ALC条板节点的施工技术。

关键词:装配式建筑;钢结构;外墙条板;ALC条板;施工节点一般情况下,围护体系采用预制轻质板,为了防止出现冷热桥的,外墙板主要通过外挂连接到钢梁和钢柱。

外墙和结构之间的连接节点成为钢结构安全的重要组成部分,其刚度、稳定性和承载力性能直接影响系统。

目前,关于钢结构外挂板连接方法,国家研究相对较少,现有连接形式不同,标准化和一体化还不成熟。

一、工程概况某重大工程,主体是劲钢混凝土结构,地上结构是钢框架,总面积88544.85平方米,共7栋建筑。

外围防护墙主要采用ALC+保温装饰系统板。

二、ALC外挂墙板连接节点ALC外墙板节点的施工是保证钢结构安全的最高优先事项。

它也是制定合理实施计划设计的重要基础。

这是执行安全的可靠保证。

这是安全可靠的保证。

建筑的外墙条板200mm厚,由钢筋连接到结构梁、楼板和柱。

主要有以下连接方法。

1.焊接角预埋件钢加劲板。

近年来,大多数插入的连接构件都具有结构便利性和受力可靠性等特点。

此连接方法的节点结构如图1所示,预埋件是连接墙板顶部和底部的节点的位置。

其中加劲板是分界线、承重和限位、是柔性连接节点。

图2预埋件焊接角钢加劲板连接节点1.焊接角改进了钢连接节点。

将ALC板顶部连接到钢梁底部,对钢梁进行楼板设计因为它是混凝土叠合板、钩头螺栓、发泡胶、PE棒,它们是钢结构的连接构件。

在施工过程中,传递载荷、泡沫橡胶、接缝剂等依靠角钢和钩头螺栓对该工艺作为一种柔性填充、隔热和防风手段,减少了板内材料的加工和制造过程。

ALC平板非常脆弱,如果不正确地放置,则无法在现场进行修改,但必须销毁或用于其他目的。

因此,外挂连接节点改进减少了浪费材料和加工周期,这是建筑中常见的做法。

装配式混凝土结构施工—预制混凝土外挂墙板的防水处理

装配式混凝土结构施工—预制混凝土外挂墙板的防水处理
下一页 返回
第五节 预制混凝土外挂墙板的防水处理
• 二、预制混凝土外挂墙板的板缝打胶
• (1)板缝防水密封胶的注胶宽度必须大于厚度并符合生产厂家说明 书的要求,防水密封胶应在预制外墙板校核固定后嵌填,先安放填充 材料,然后注胶。防水密封胶应均匀、顺直,饱满、密实,表面光滑、 连续。
• (2)为防止密封胶施工时污染板面,打胶前应在板缝两侧粘贴防污 胶条,注意保3)外墙板“十”字缝处300 mm范围内水平缝和垂直缝处的防水 密封胶注胶要一次完成。
• (4)板缝防水施工72 h内要保持板缝处于干燥状态,禁止冬期气温 低于5 ℃或雨天进行板缝防水施工。
上一页 下一页 返回
第五节 预制混凝土外挂墙板的防水处理
• (5)外墙板接缝的防水性能应该符合设计要求。同时,每1 000 m2 外墙面积划分为一个检验批,不足1 000 m2时,也应划分为一个检验 批;每100 m2应至少抽查一处,每处不得少于10 m2,对其外墙板接 缝的防水性能进行现场淋水试验。
第五节 预制混凝土外挂墙板的防水处理
• 一、预制混凝土外挂墙板板缝的防水处理
• (1)预制外墙板连接接缝防水节点基层及空腔排水构造做法符合设 计要求。
• (2)板缝防水施工人员应经过培训合格后上岗,具备专业打胶资格 和防水施工经验。
• (3)预制外墙板外侧水平、竖直接缝的防水密封胶封堵前,侧壁应 清理干净,保持干燥。嵌缝材料应与挂板牢固粘结,不得漏嵌和虚粘。

预制混凝土外墙挂板技术

预制混凝土外墙挂板技术

一、预制混凝土外墙挂板技术(一)技术内容预制混凝土外墙挂板是安装在主体结构上,起围护、装饰作用的非承重预制混凝土外墙板,简称外墙挂板。

外墙挂板按构件构造可分为钢筋混凝土外墙挂板、预应力混凝土外墙挂板两种形式;按与主体结构连接节点构造可分为点支承连接、线支承连接两种形式;按保温形式可分为无保温、外保温、夹心保温等三种形式;按建筑外墙功能定位可分为围护墙板和装饰墙板。

各类外墙挂板可根据工程需要与外装饰、保温、门窗结合形成一体化预制墙板系统。

预制混凝土外墙挂板可采用面砖饰面、石材饰面、彩色混凝土饰面、清水混凝土饰面、露骨料混凝土饰面及表面带装饰图案的混凝土饰面等类型外墙挂板,可使建筑外墙具有独特的表现力。

预制混凝土外墙挂板在工厂采用工业化方式生产,具有施工速度快、质量好、维修费用低的优点,主要包括预制混凝土外墙挂板(建筑和结构)设计技术、预制混凝土外墙挂板加工制作技术和预制混凝土外墙挂板安装施工技术。

(二)技术指标支承预制混凝土外墙挂板的结构构件应具有足够的承载力和刚度,民用外墙挂板仅限跨越一个层高和一个开间,厚度不宜小于100mm,混凝土强度等级不低于C25,主要技术指标如下:(1)结构性能应满足现行国家标准《混凝土结构设计规范》GB50010 和《混凝土结构工程施工质量验收规范》GB50204 要求;(2)装饰性能应满足现行国家标准《建筑装饰装修工程质量验收规范》GB50210 要求;(3)保温隔热性能应满足设计及现行行业标准《民用建筑节能设计标准》JGJ26 要求;(4)抗震性能应满足国家现行标准《装配式混凝土结构技术规规程》JGJ12014、《装配式混凝土建筑技术标准》GB/T 51231 要求。

与主体结构采用柔性节点连接,地震时适应结构层间变位性能好,抗震性能满足抗震设防烈度为8 度的地区应用要求。

(5)构件燃烧性能及耐火极限应满足现行国家标准《建筑防火设计规范》GB50016 的要求。

(6)作为建筑围护结构产品定位应与主体结构的耐久性要求一致,即不应低于50 年设计使用年限,饰面装饰(涂料除外)及预埋件、连接件等配套材料耐久性设计使用年限不低于50 年,其他如防水材料、涂料等应采用10 年质保期以上的材料,定期进行维护更换。

预制混凝土夹心保温外挂墙板性能研究

预制混凝土夹心保温外挂墙板性能研究

预制混凝土夹心保温外挂墙板性能研究发表时间:2020-09-09T15:53:50.560Z 来源:《城镇建设》2020年3卷12期作者:刘晓雪1,丛子茹1[导读] 随着近年来装配整体式混凝土结构的大力推广,房屋结构等建筑物外墙采摘要:随着近年来装配整体式混凝土结构的大力推广,房屋结构等建筑物外墙采用预制混凝土夹心保温外挂墙板日趋普遍,具有保温、耐久性好等优点。

本文从预制混凝土夹心保温外挂墙板的背景入手,阐述其分类以及特点,从预制混凝土外挂墙板的受力性能试验和数值分析,针对预制混凝土外挂墙板设计施工中遇到的关键问题,从抗弯性能、耐久性、保温性能等方面进行研究。

预制混凝土夹芯墙板的工程应用价值相对较高,将产生重大的经济和社会效益,可有效提高建筑业的工业化水平,达到节能、降耗,实现住宅建设事业的可持续发展。

关键词: 预制混凝土夹心保温外挂墙板;受力性能;保温;应用1 研究背景及意义我国建筑业存在着劳动生产率不高、资源消耗大、环境污染问题突出、质量和耐久性偏低、安全事故频发和施工人员素质偏低等问题,这些问题几乎都与我国建筑业长期以来采用现场施工方法的“建造”方式直接相关。

因此,建筑业应当走工业化的发展道路,采用工业化的“制造”方式。

与传统砖御墙体结构相比,预制混凝土外挂墙板具有整体性好、结构轻、增大建筑有效使用面积、减少现场湿作业、改善劳动条件、提高劳动生产率等特点,是实现墙体改革、提高建筑工业化水平的重要途径之一。

预制混凝土夹芯保温墙板是一种集围护(或承重)、节能和装饰等功能于一体的新型预制混凝土墙体,该墙体由连接件、保温材料层及内、外叶混凝土组成,具有可预制生产、保温性能优越等特点,是一种绿色、环保的新型预制墙体形式。

预制墙板是装配式建筑的基本部分,是墙体节能发展的重要方向,也是建筑产业化发展的必然需要。

预制墙板特别是外墙板对暴露在外的饰面存在很高的要求,具有防水、防污以及耐用美观等多个功能。

预制墙板作为建筑物的重要构件,体积较大,有较大的外露面积,会受到各种外力作用。

[精选]装配式外挂墙板研究报告资料

[精选]装配式外挂墙板研究报告资料

精品文档外挂墙板研究报告积极推广绿色建筑和建材,大力发展钢结构和装配式建筑,提高建筑工程标准和质量,这是今年政府工作报告对建筑业发展提出的新要求。

PC外挂墙板采用系统化设计、模块化拆分、工厂制造、现场装配的方式建造房屋,能更好地实现建造质量、施工工期、人工用量和成本方面的控制。

由于施工技术手段的改变,可以有效避免传统建造方式下的人工作业误差、保证建筑质量,减少现场施工产生的能耗和污染,还可以降低人力成本,提高生产效率。

这无疑是解决当下产业转型、提质增效、“用工荒”等问题的有效手段,也符合新型城镇化的发展要求。

目前市场上主流的外挂墙板大致分为三类:1. 三明治夹心保温外挂墙板2.2. 玻璃纤维保温外挂墙板3. 装配式轻钢结构复合外墙板三明治夹心保温外挂墙板精品文档预制三明治夹芯保温外挂墙板是由内、外叶混凝土墙板、夹心保温层和连接件组成的预制混凝土外墙板。

连接件是用于连接装配整体式预制夹心外墙板中内、外叶混凝土墙板,使内、外叶墙板形成整体的连接器,连接件材料采用纤维增强塑料或不锈钢。

保温层可分为无机类保温和有机累保温材料。

预制夹心外墙板的混凝土强度等级不低于C30 。

与建筑物主体结构现浇连接部分的混凝土强度等级不低于预制夹心外墙板的设计混凝土强度等级。

玻璃纤维保温外挂墙板玻璃纤维保温外挂墙板是玻璃纤维增强水泥板(简称GRC 板)与菱镁板的统称。

用于外维护墙体的夹芯墙板,其室外侧面板也称外叶板,为GRC 板;其室内侧面板也称内叶板,可为GRC 板或菱镁板。

用于室内隔墙的夹芯墙板,其两侧面板可均为菱镁板。

玻璃纤维保温外挂墙板可以根据应用部位与使用环境,选择不同面板搭配,其夹芯保温材料也可根据需要选择聚氨酯板、挤塑聚苯板、模塑聚苯板、岩棉板、无机保温砂浆板等。

精品文档装配式轻钢结构复合外墙板装配式轻钢结构复合外墙板是由断桥轻钢结构连接ECC 材料外饰层和内饰层并填充保温材料组合而成,一般用于非承重维护结构的装配式新型墙板。

预制装配式非承重外墙挂板安装施工方法

预制装配式非承重外墙挂板安装施工方法

预制装配式非承重外墙挂板安装施工方法摘要:随着建筑业转型升级步伐的稳步推进,预制装配式建筑体系所占比例越来越重,预制装配式非承重外墙挂板作为其中关键部件之一,其重要性不言而喻,本文主要对预制装配式非承重外墙挂板安装施工的方法作一下阐述。

关键词:预制装配式;非承重;外墙挂板;安装1 前言随着建筑业转型升级步伐的稳步推进,科技的重要性越发凸显,“建筑业是高科技行业”的观念逐步被认同和接受,各类建筑施工技术和建筑体系创新层出不穷,其中建筑工业化成为了未来行业发展的主导趋势,而在建筑工业化重大体系创新中,预制装配式建筑体系势必起到主导作用,其在满足时代发展需要的同时,带来施工工艺、建筑质量、管理模式等的革新,而建筑外墙作为结构体系的关键部件,无论就其在建筑中所占百分比及安全性、功能性等方面而言,其重要性不言而喻。

2 适用范围本工法适用于建筑工程中各类预制装配式建筑外墙板安装施工。

3 工艺原理预制装配式外墙板是一种在工厂进行预制化加工、施工现场进行拼装的新型PC结构构件,其主要是通过在混凝土墙体结构内部预埋保温层、吊具,施工现场只需一次性安装就位并对施工缝进行处理,确保防水效果。

4 工艺流程及操作要点4.1 施工工艺流程施工准备→脚手架搭设→放线定位→外墙板吊装、安装→水平施工缝处理4.2 操作要点4.2.1 施工准备1 施工班组进场后,及时进行三级安全教育,检查各相关工种所有特种作业人员是否持证上岗。

2 编制装配式外墙挂板施工专项方案,并按照规定完成审批,同时进行施工工艺及安全技术交底。

3 材料进场后对所有进场外墙板构件及材料进行验收,施工所需的机具设备各项使用状态良好。

4.2.2 脚手架搭设外墙挂板吊装前安排架子班组在外墙外侧搭设安全防护外架,确保施工安全的同时作为外墙挂板吊装施工时安装人员的操作平台搭设高度应与外墙安装施工标高同步,以不影响外墙挂板吊装为宜,防护架体要与结构进行可靠拉结。

4.2.3 定位放线测量放线主要包括外墙板底部基础标高复核与外墙挂板的平面定位。

万科预制装配式高层住宅施工技术

万科预制装配式高层住宅施工技术

万科预制装配式高层住宅施工技术1.工程概况万科新里程PC项目位于上海市浦东新区高青路2878号,该项目为浦东新里程A03地块Bl标段20#商品住宅楼,建筑面积7531.94m2,14层,层高2.92m。

21#商品住宅楼建筑面积6483 m2,11层,层高2.92m。

本住宅楼结构形式为框架-剪力墙结构,外墙采用预制墙板,楼层板及阳台板采用预制叠合板,室内楼梯采用预制梯段板,结构框架柱、梁、剪力墙采用现浇。

外墙铝合金窗、饰面砖在预制加工时一并完成。

外墙板防水采用节点自防水:内侧、中间和外侧设置三道防水体系,分别是止水条防水、空腔构造防水和密封材料防水。

图1 楼层平面图2.预制构件的制作、运输和堆放2.1 制作流程该工程预制构件制作采用工厂化流水生产,各种预制构件全部采用定型模具。

墙、板模板主要采用平躺方式,由底模、外侧模和内侧模组成,墙、板正面和侧面全部和模板密贴成型,使墙、板外尽面能够做到平整光滑,观感质量好,墙、板翻转主要利用专用夹具,转900正位。

断热型铝合金窗框直接预埋在预制外墙板中,窗框安装时,在模具体系上安装一个和窗框内径同大的限位框,窗框直接固定在限位框上,以防窗框固定时被划伤和撞击,框的上下方均采用可拆卸框式模板,分别与限位框和整体模板固定连接。

预制外墙板饰面砖通过特殊工艺加工制作而成,主要工艺为:选择、确定面砖模具格→在模具格中放入面砖→嵌入定制分格条→用滚筒压平→粘贴保护纸→用专用刷别粘牢固→专用工具压粘分格条→板块面砖成型产品。

预制墙板面砖铺贴,先对模具清理,按控制尺寸和标高标记固定就位,按墙面面砖控制尺寸和标高在模具上设置标记,放t并固定成型产品面砖,预制构件混凝土浇灌时,重点控制保护的是模具支架,钢筋骨架、饰面砖、窗框和预埋件。

预制构件养护采用低温蒸养,表面遮盖油布做蒸养罩、内道蒸汽的方法进行。

油布与混凝土表面隔开300mm,形成蒸汽循环的空间。

蒸养分静停、升温、恒温和降温四个阶段。

钢框架装配式建筑ALC外墙板外安装施工技术

钢框架装配式建筑ALC外墙板外安装施工技术

钢框架装配式建筑 ALC外墙板外安装施工技术摘要:蒸压加气混凝土板,又称ALC板,是在蒸压加气混凝土砌块基础上发展起来的一种新型板。

与砌块相比,ALC板具有更高的施工效率、经济效益和装配程度。

ALC外墙板安装不需要占用太多的室内操作面,可以在狭窄的室内操作空间,如楼梯间或其他无安装条件的室内区域成功完成ALC外墙板的安装和施工。

关键词:钢框架装配式建筑;ALC外墙板;外墙板外安装1 工程概况及ALC外墙板安装难点概述1.1.工程概况本项目1号楼为15班中学教学、办公楼,采用装配式钢结构进行施工,地上6层地下1层,占地面积881.47㎡,建筑面积7073.374㎡,其中地上建筑面积5354.755㎡,地下建筑面积:1718.619㎡,建筑高度23.97米。

项目采用工业化方式建筑,装配式钢结构进行施工,楼板采用钢筋桁架楼承板,内隔墙采用预制ALC墙板,外墙采用预制ALC墙板;本项目装配率为72%,装配式建筑专项设计审查合格。

绿色建筑设计符合二星级要求。

1.2 ALC外墙板外挂式安装难点钢框架结构将受到温度变形的影响。

超低能耗建筑对围护结构有严格的气密性要求,要求ALC外墙安装紧密连接。

设计方案为ALC外挂安装,即ALC外隔板安装在钢梁、钢柱外侧。

ALC板通过角钢和钩头螺栓安装在地板端部,并保持建筑外墙齐平。

钢架安装后,ALC外墙板安装在室内,被钢梁或楼梯堵塞,导致室内无安装工作面。

1.2超低能耗窗钢附框设置形成ALC外墙安装难点被动式超低能耗建筑(以下简称被动式建筑)必须满足高标准的隔热和气密性。

因此,窗是专业的被动式节能窗(以下简称被动式窗)。

被动窗一般采用外挂在窗框上的安装方式。

与一般建筑窗嵌入结构的安装方法相比,该方法可减少1/10的热损失。

由于其窗框、玻璃等多种节能结构,被动窗重量较大,约为80kg/m2。

公共建筑的窗户一般设计为大窗户,窗户重量较大。

重型被动窗的外部安装要求结构具有足够的承载力。

装配式钢结构建筑施工关键技术与工艺研究

装配式钢结构建筑施工关键技术与工艺研究

装配式钢结构建筑施工关键技术与工艺研究摘要:近几年,我国的建筑行业在国家经济以及科技的支持下得以高速发展,已经成为了世界建筑强国,而装配式建筑作为我国建筑行业中常用的施工技术,由于其技术本身的限制已经越来越不能适用于现如今的建筑工程之后,所以根据当代社会的要求,基于装配式建筑技术而发展出来的装配式钢结构建筑技术得以应用于实际的建筑工程之中,对于我国建筑行业的发展有着极大的推动力,对此本文针对于装配式钢结构建筑施工关键技术与工艺研究进行下文的论述。

关键词:装配式;钢结构;建筑施工技术引言:我国的网络信息技术的发展水平虽然维持着极高的速度,但是由于我国建筑行业起步较晚,所以针对于装配式钢结构的施工技术水平还有很大的发展空间,而从另一个角度来看,我国的钢铁材料的产量一直以来都位于全球榜首,如果能够将钢铁材料应用于实际的建筑行业,不仅能够带动双方行业的发展,也能够为我国带来更大的经济发展空间,还能够有效解决目前我国装配式钢结构建筑施工技术中的不足。

作为装配式建筑中的重要体系的装配式钢结构建筑,不仅能够有效提升建筑施工质量,也能够利用其中的技术优势,带动我国建筑行业的发展。

一、装配式钢结构建筑施工工艺概述(一)钢结构施工工艺首先,钢构件的分段是钢结构施工工艺中的重要内容,不仅可以保证该环节施工作业的效率,也能有效地提升钢结构安装质量,所以对于钢结构的分段工作来说技术人员需要注意以下几点,首先是钢柱自身的重量需要保证在塔吊的起重范围之内,然后是需要满足钢柱的运输要求,对其尺寸进行合理把控,最后是保证在运输过程中钢柱不会因为外界原因的影响而发生形变。

除此之外,对于钢柱构件的堆放也是有着相关的规定的,需要按照相关标准在指定位置进行按序排放,以此为施工现场提供方便。

其次就是钢梁的施工,其吊装工作需要保障吊点两端的距离长度为构件总长的四分之一,而针对于钢梁的连接工作也需要根据钢梁类型的不同进行施工技术相应的调整,对于跨度较大,吨位较重的钢梁吊装来说,就需要在钢梁上翼缘焊接吊耳处进行,而针对于吨位较轻的钢梁就需要采用一次多吊的方式进行,并按照主次顺序先后进行。

装配式预制混凝土外挂墙板设计研究

装配式预制混凝土外挂墙板设计研究

引言预制混凝土外挂墙板是装配式建筑主要的非承重外围护构件,既可用于装配式混凝土建筑,也可用于装配式钢结构建筑,主要适用于柱梁结构体系。

目前我国玻璃、金属、石材幕墙的设计使用年限均低于主体结构的设计使用年限,预制混凝土外挂墙板与主体结构的设计使用年限相同。

外挂墙板作为装配式建筑的主要组成部分,其整体质量、技术工艺以及构造方法都直接影响建筑的质量、功能、节能效果。

1 PC外挂墙板分类(1)按板的保温类型分:普通PC墙板和夹心保温墙板。

普通PC墙板是单叶墙板;夹心保温墙板是双叶墙板,两层钢筋混凝土板之间夹着保温层。

(2)按板的空间造型分:平面板和曲面板(如图1所示)。

(3)按立面布置方式分:整间板、横向板和竖向板。

整间板是覆盖一跨和一层楼高的板,安装节点一般设置在梁或楼板上(如图2所示)。

横向板是水平方向的板,安装节点设置在柱子或楼板上(如图3所示)。

竖向板是竖直方向的板,安装节点设置在柱旁或上下楼板、梁上(如图4所示)。

(4)按层高分:单层板和跨层板(如图5所示)。

装配式预制混凝土外挂墙板设计研究张晓娜1 孟祥龙21. 沈阳玖弘建筑科技有限公司 沈阳 1101012. 沈阳燃气有限公司 沈阳 110100摘 要:近年来我国对装配整体式混凝土结构大力推广,外墙挂板应用非常广泛,可以组合成PC幕墙,也可以局部应用,还可用于钢结构建筑。

本文针对预制混凝土外挂墙板设计中的关键问题,如拆分原则、连接节点设计等进行了探讨,希望能够对同行业工作者有所帮助。

关键词:装配式建筑;外挂墙板;连接节点设计;预制构件图 1 PC外挂曲面板2 拆分原则外挂墙板的板块划分方式不仅要根据装配式建筑的层高与开间大小确定,还需结合不同建筑外立面效果的需要来确定。

目前采用较多的板块划分方式是一块外挂墙板覆盖一个开间和层高范围,这种外挂墙板称作整间板。

如果层高较高,或开间较大,或重量限制,或窗洞面积较大,或建筑风格的要求,无法按窗间墙中线划分呈回字形构件,就通过条板进行围合。

装配式建筑ALC墙板吊装技术分析研究

装配式建筑ALC墙板吊装技术分析研究

装配式建筑ALC墙板吊装技术分析研究摘要:以某装配式建筑工程为例,从施工关键点、操作要点、裂缝控制措施和质量保证措施等4方面,对装配式建筑ALC板的施工工艺、裂缝控制以及质量控制措施等进行了研究。

通过研究总结的经验可为今后类似工程应用提供借鉴。

关键词:装配式建筑;ALC板;施工工艺;裂缝控制;质量控制ALC是蒸压轻质混凝土(autoclaved light weight concrete)的简称,它是以粉煤灰(或硅砂)、水泥、石灰等为主原料,经过高压蒸汽养护成形的多气孔混凝土板材,可根据不同的结构需求添加不同数量的经过防腐处理的钢筋网片。

ALC构件具有自重轻、强度高、延性好、抗震能力强、保温隔声性好、防火耐用等诸多优点,是一种性能优越的新型建筑材料。

ALC墙板可根据现场施工条件提前排板加工,制作完成后直接运输到现场拼装,有效提升了施工效率,目前已在国内外工程中广泛使用。

1 工程概况某大型装配式体育馆工程为框架框架混凝土结构,部分场馆为管桁架+金属屋面形式。

工程地下1层,地上63层,ALC板用于地上无水施工区域(除卫生间、洗漱间)。

2 施工关键点本工程部分墙体高度大于6m,一般的ALC板高度无法满足要求,须通过设置钢横梁连接上下两块板材,后期可通过吊顶的形式隐藏钢横梁,避免影响外观。

ALC板材下部遇水容易导致板缝开裂,部分区域需设置混凝土导墙减小开裂情况,施工过程中需控制混凝土导墙与ALC板面之间的平整度。

3 施工技术准备本项目施工全过程应用BIM技术,实现了各专业的BIM技术的施工深化设计、模拟施工,在项目施工蓝图与深化建筑信息模型已经具备的基础上,应对蒸压加气混凝土条板的专项基础模型进行归集并审查,确保对应的模型范围、模型精细度、模型高程准确。

项目现场单体较多,施工作业面紧凑,应加强对蒸压加气混凝土条板的堆放管理应予以关注。

,技术总工应当同条板厂家进行沟通,清楚板材的加工周期、进场运输时间,进而在施工方案中对相关内容进行统筹管理,借助BIM技术,对单栋楼的进度与ALC板材的进场时间、堆放位置进行可视化管理。

钢框架装配式建筑ALC外墙板外安装施工技术

钢框架装配式建筑ALC外墙板外安装施工技术

钢框架装配式建筑 ALC外墙板外安装施工技术摘要:对安装ALC钢框架外墙板的研究表明,没有必要在搭设脚手架在室外,ALC外墙板的从室外安装,外墙板ALC安装工艺已经完善。

使用此方法,外墙板ALC在安装时不会占用大量室内工作空间,并且可以在较小的工作空间(例如楼梯间)以及其他不符合要求的位置成功安装外墙板。

关键词:钢框架装配式建筑;ALC外墙板;外墙板外安装;吊运装置:某新项目的主楼采用钢框架建筑的极低能耗类型。

装配频率为57.32%,属于被动式±0.000设计,局部地下为被动式设计,主要是常规设计。

工程使用ALC板作为内外隔墙,内墙外墙分别为B05\A3.5、B06\A5.0,200t厚度。

600(kg/m3)干密度,立方体的平均压力强度为4.9 MPa,导热系数为0.12[W/(m·K)],等于导热系数被动式建筑。

一、ALC外墙板安装难点概述1.外挂式ALC外墙板的安装困难。

钢结构受温度变形的影响。

超低节能的建筑需要气密性的围护结构,ALC的外墙紧密相连。

设计方案是ALC外挂程式安装。

也就是说,ALC外部板安装在钢梁外部,ALC板通过框架和挂钩安装在地板边缘,与建筑外墙位于同一平面上。

钢结构装配完成后,从内部安装外ALC板时,会遇到钢梁和楼梯阻挡,使内部安装工作面无状态。

2.ALC外墙超低能耗窗钢附框安装难点,超低能耗被动建筑(以下简称被动建筑)是满足隔热需求的被动式节能窗。

被动窗通常安装在窗的框架上,相对于在结构中正常安装建筑窗而言,热损失减少十分之一。

被动窗的质量约为80 kg/m2,原因是各种节能结构,如窗框、玻璃窗等。

公共建筑中的窗通常具有较大的窗结构,随后会增加窗的重量,而较大的被动窗的外部安装则需要足够的结构荷载能力。

但是ALC平板强度有限,不是抗震结构材料。

窗钢附框增设,以解决安装被动窗和放置更大的被动窗的问题。

因此,要在窗的框架和结构之间创建空腔,必须安装一个小ALC板以完全封闭外墙面。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

预制装配式建筑外挂墙板施工技术研究
发表时间:2019-08-26T13:49:35.860Z 来源:《城镇建设》2019年11期作者:齐铭声[导读] 预制装配式建筑具有工业化程度高、施工速度快、节能环保、节省劳动力等特点。

中国建筑第八工程局有限公司天津 300450 摘要:预制装配式建筑具有工业化程度高、施工速度快、节能环保、节省劳动力等特点。

预制混凝土外挂墙板是装配在混凝土结构或者钢结构上的外墙围护挂板,是装配式建筑的重要组成部分。

关键词:预制装配式建筑;外挂墙板;施工技术1 预制外挂墙板结构概述1.1 预制外墙简介
预制外墙是装配式建筑的围护体系,还具有装饰效果。

外挂墙板不需要考虑为主体结构分担承受荷载,主要承受自身重量,另外还要考虑施工产生的荷载,地震荷载与风荷载等。

根据外墙保温结构构成可分为单层板,单叶板加保温板的二合一板和夹芯保温板。

1.2 预制外墙设计与连接
外挂墙板立面分格尺寸在3m左右,厚度多大于100mm,考虑到地震荷载与风荷载的作用,配筋宜为双层双向。

与主体结构的连接方式多为半湿式连接,既使用干式的承重与调整铁件,又使用湿式墙板与楼板的钢筋,即通过混凝土将墙板预留的钢筋与叠合板浇筑为一体。

既可以保证干式连接的便利性,又可以解决纯干式墙板层间缝处理的问题。

另外,考虑到地震荷载的问题,应采用柔性连接方式,可以分为平移式和旋转式,如图1所示,当宽度W>高度H时,高细结构主要以旋转为主,当W<H时,扁平结构以平移式为主。

外挂墙一边与楼板浇置在一起,另三边开放,节点的连接件与预埋件间通过设有长圆孔的滑移垫片连接,利于结构跟随地震(含风力)晃动,达到“以柔克刚”的力学效果。

2 施工工艺流程及操作要点2.1 施工工艺原理
为了便于外墙板的制作和安装,可根据建筑的外立面将外挂墙板拆分成不同宽度的构件。

在工厂生产后运输至施工现场用汽车吊或塔吊进行安装,与叠合板、柱、剪力墙浇筑在一起。

本工程预制装配式石材饰面一体化PC外墙挂板与主体采用柔性连接的下支上拉的点支撑方式,与主体的连接节点包括分为承重节点和非承重节点。

挂板与主体结构连接设置4个支撑点,均连接于梁的牛腿处。

本工程420mm预制外挂墙板整间板连接的上、下节点(见图2)。

2.2 工艺流程及施工准备
预制装配式PC外挂墙板施工的关键在于需提供一种受力简单明确、能有效提高预制外挂墙板吊装效率的墙顶预埋件。

预制外挂墙板施工工艺流程(见图3)。

施工准备工作包括:
(1)预制墙板的安装定位以及管线预埋设等问题在设计阶段不能考虑周全,在施工前利用BIM技术对连接节点进行可靠性的分析,检查构件安装时是否有碰撞,从而避免设计与施工的冲突问题。

(2)预制外挂墙板进场后,检查其出产合格证,核对外观观感质量、构件的尺寸、拼缝防水构造是否符合要求。

如发现饰面砖破损、涂料脱落等问题应及时采取措施进行修补。

(3)进行焊接工作前应按标准和设计要求对焊接材料的品种、规格、性能等指标进行检查。

(4)密封防水胶的耐老化性能和耐久性应符合设计要求,衬垫材料与防水结构胶应相容。

(5)根据预制外挂墙板的吊装顺序,在预制外挂墙板上做相应的记号,以便确认各个外挂板所属的吊装区域和吊装顺序。

(6)应保证预制外挂墙板的安装工作面能够满足吊装就位及安装要求。

(7)弹出标高线以及各个楼层的平面控制线并确保无误。

2.3 预埋件及吊具安装
(1)预埋安装就位后,利用小短筋和扎丝将预埋件与梁钢筋固定绑扎,混凝土浇筑注意保护预埋件,防止预埋发生变位。

(2)吊具安装
如图4所示,在塔吊下连接两条钢丝绳b,通过平衡钢梁转换,平衡钢梁下连接两条钢丝绳a以及安全绷带,最后通过吊具连接预制外挂墙板。

2.4 吊运及就位
吊运外挂墙板时采用缓慢吊起、快速提升、缓慢放置的操作方式。

起吊区域配备信号工司索工各一名。

起吊时,司索工拆除预制外挂墙板的安全固定装置,在信号工的指挥下,塔吊司机将预制外挂墙板缓慢吊起并由倾斜状态变为竖直状态,当预制外挂墙板吊离地面时,应快速提升并运至需要安装外挂墙板的施工楼层。

根据楼面上已弹好的定位线,将预制外挂墙板缓慢下降,预制外挂墙板就位时,应以外墙边线为准,保持墙身垂直,缝隙一致,企口缝不得错位。

2.5 安装及校正
(1)预制外挂墙板在安装位置就位完毕,由一名吊装工人在上一层将挂钩拉住缆风绳,由另一名工人缓慢将外挂墙板的钢筋插入梁中,同时底下一层的吊装工人将上下层外挂墙板的企口缝进行定位,最后用斜撑临时固定预制外挂墙板。

(2)根据预制外挂墙板的标高线和楼层安装控制线,在安装外挂墙板的同时通过紧固件以及吊线锤来调节校正预制外挂墙板的水平位置、标高和垂直度(见图5)。

结束语:
通过上述的一整套施工工艺来实现预制装配式建筑外挂墙板的安装,克服了以往传统的吊运和安装的弊端,也避免了由于安装过程中产生的质量不合格对外挂墙板性能的影响。

与传统安装方式相比较而言,本施工工艺提高了施工效率,安装施工更具安全性、经济性和可推广性。

本施工工艺在外挂墙板安装满足规范要求的同时,形成了一套安全可靠、操作简便的施工工艺。

参考文献:
[1]罗扬,徐锦皓,王晓远.预制装配式技术在鱼道建设中的应用[J].浙江水利水电学院学报,2017,29(6):43-46.
[2]尹兰宁,吴汉柱,王星.预制装配式外墙板与叠合楼板施工工艺研究[J].钢结构,2016,31(2):97-100.。
