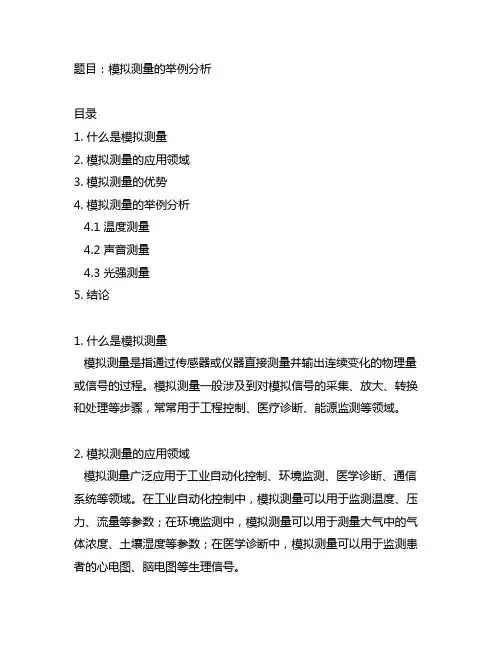

analogue measurement举例
题目：模拟测量的举例分析目录1. 什么是模拟测量2. 模拟测量的应用领域3. 模拟测量的优势4. 模拟测量的举例分析4.1 温度测量4.2 声音测量4.3 光强测量5. 结论1. 什么是模拟测量模拟测量是指通过传感器或仪器直接测量并输出连续变化的物理量或信号的过程。
模拟测量一般涉及到对模拟信号的采集、放大、转换和处理等步骤，常常用于工程控制、医疗诊断、能源监测等领域。
2. 模拟测量的应用领域模拟测量广泛应用于工业自动化控制、环境监测、医学诊断、通信系统等领域。
在工业自动化控制中，模拟测量可以用于监测温度、压力、流量等参数；在环境监测中，模拟测量可以用于测量大气中的气体浓度、土壤湿度等参数；在医学诊断中，模拟测量可以用于监测患者的心电图、脑电图等生理信号。
3. 模拟测量的优势模拟测量具有以下优势：模拟测量可以直接测量物理量或信号的连续变化，不需要进行数字转换，避免了数字化带来的误差；模拟测量的传感器多样性和适用性较广泛，能够满足不同场景和环境下的测量需求；模拟测量的实时性较强，能够及时响应外部变化，适用于对实时性要求较高的应用场景。
4. 模拟测量的举例分析4.1 温度测量温度测量是模拟测量中常见的应用之一。
通过使用热敏电阻、热电偶等传感器，将物体表面的温度转换为相应的电压信号。
这一模拟信号经过放大、滤波等处理后，可以直接用于显示温度、控制加热或冷却设备等操作。
4.2 声音测量声音测量是另一个常见的模拟测量应用。
通过使用麦克风等传感器，将环境中的声压变化转换为电压信号。
经过放大、滤波等处理后，可以用来分析声音的频率、强度等参数，用于声学研究、环境噪音监测等领域。
4.3 光强测量光强测量是在光学领域中常见的模拟测量应用。
通过使用光敏电阻、光电二极管等传感器，将光线的强度转换为相应的电压信号。
经过放大、滤波等处理后，可以用于光学显微镜、光电测量仪等设备中对光线强度进行测量和控制。
5. 结论模拟测量作为一种常见的物理量或信号测量方法，具有广泛的应用领域和重要的实际意义。

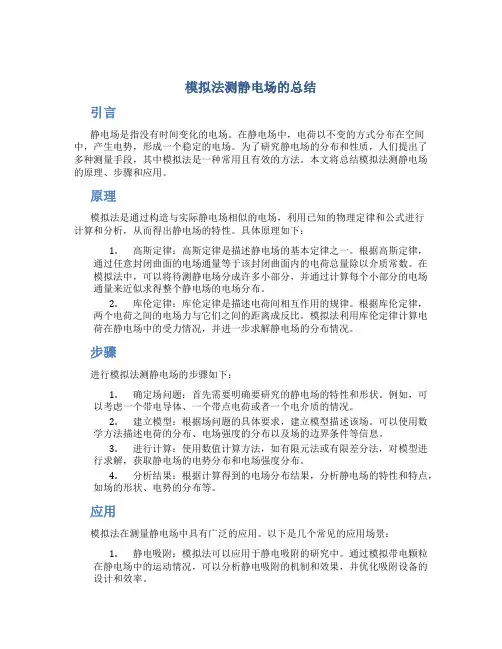

模拟法测静电场的总结
模拟法测静电场的总结引言静电场是指没有时间变化的电场。
在静电场中，电荷以不变的方式分布在空间中，产生电势，形成一个稳定的电场。
为了研究静电场的分布和性质，人们提出了多种测量手段，其中模拟法是一种常用且有效的方法。
本文将总结模拟法测静电场的原理、步骤和应用。
原理模拟法是通过构造与实际静电场相似的电场，利用已知的物理定律和公式进行计算和分析，从而得出静电场的特性。
具体原理如下：1.高斯定律：高斯定律是描述静电场的基本定律之一。
根据高斯定律，通过任意封闭曲面的电场通量等于该封闭曲面内的电荷总量除以介质常数。
在模拟法中，可以将待测静电场分成许多小部分，并通过计算每个小部分的电场通量来近似求得整个静电场的电场分布。
2.库伦定律：库伦定律是描述电荷间相互作用的规律。
根据库伦定律，两个电荷之间的电场力与它们之间的距离成反比。
模拟法利用库伦定律计算电荷在静电场中的受力情况，并进一步求解静电场的分布情况。
步骤进行模拟法测静电场的步骤如下：1.确定场问题：首先需要明确要研究的静电场的特性和形状。
例如，可以考虑一个带电导体、一个带点电荷或者一个电介质的情况。
2.建立模型：根据场问题的具体要求，建立模型描述该场。
可以使用数学方法描述电荷的分布、电场强度的分布以及场的边界条件等信息。
3.进行计算：使用数值计算方法，如有限元法或有限差分法，对模型进行求解，获取静电场的电势分布和电场强度分布。
4.分析结果：根据计算得到的电场分布结果，分析静电场的特性和特点，如场的形状、电势的分布等。
应用模拟法在测量静电场中具有广泛的应用。
以下是几个常见的应用场景：1.静电吸附：模拟法可以应用于静电吸附的研究中。
通过模拟带电颗粒在静电场中的运动情况，可以分析静电吸附的机制和效果，并优化吸附设备的设计和效率。
2.静电防护：模拟法可以应用于静电防护的设计中。
通过模拟带电物体的电势分布，可以确定需要设立的静电屏蔽装置的位置和形状，从而实现有效的静电防护措施。

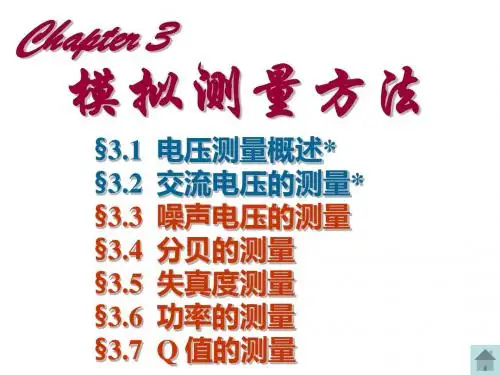

电子测量的技术 Chapter 3 模拟测量方法
6. 平均值检波电压表
3. 平均值电压的测量
检波器
0.2V 2V 20V 200V
+ _
1000V
衰减器
放大器
2、 峰值电压的测量
1.结构原理： 电路组成如图所示，被测交流电压先检波后放大，然后驱动 直流电流表偏转。该表又称检波—放大式电子电压表.
2.特点： 在峰值电压表中，检波器峰值响应。 由于采用桥式直流放大器，增益不高。这类电压表灵敏度较低，一般为几 十毫伏。测量电压的上限取决于检波二极管的反向击穿电压。工作频率范围 取决于检波二极管的高频特性，一般可达几百兆赫。
三、交流电压的测量方法
Rα α
交流电压的测量方法很多，其中最主要的方法是用检波器将交流变
换为直流、然后再接到直流表头进行测量。 根据检波特性不同，有平均值检波、峰值检波 和 有效值检波。相应 的电压表简称为平均值电压表、峰值电压表和有效值电压表。
1、平均值电压表 1)结构组成： 该表又称放大—检波式电子电压表，即先放大后检波。
☆
2
§3.2 交流电压的测量
一、 交流电压的表征
交流电压可以用峰值、平均值、有效值来表征；它们相互间的关系可用波 形系数、波峰系数来表征。 1）峰值：交变电压在一个周期内所能达到的最大值。记为UP 。 2）平均值 U ： 对周期信号 3）有效值 U ： 在不特别指明时，交流电压的量值均指 有效值。各类电压表的示值，除特殊情况外， 都是按正弦波有效值来定度的。
2)电压测量的基本要求
2. 电压测量仪器的分类
电压测量仪器一般分为两大类：模拟式电压表和数字式电压表。 (1)模拟式电压表( 采用指针式模拟显示的电压表) 根据电压性质：
电子测量技术
(2.7.4) (2.7.5)
[例2.7.1]已知电阻上的电压及电流的相对误差分别为 γU=±3%, γI=±2%,问电阻消耗功率P的相对误差 是多少？ γP= γU+ γI =±5%
2.商函数的合成误差 Y=A/B Δy=Δ A/B-(AΔB)/B2 γy=Δy/y = Δ A/A-Δ B /B=γA-γB (2.7.6) (1)测量频率时，取闸门时间为T，在此时间内填充的 脉冲个数为N，则频率fx=N/T γf=Δfx/fx=γN-γT 式中γN= Δ N/N=±1/N=±1/TfX γT=ΔT/T= -Δf0/f0
2.3.1 测量值的数学期望与标准差
1、数学期望
在相同条件下，用相同的仪器和方法，由同 一测量者以同样细心的程度进行多次测量，称为
等精密度测量。
设对某一被测量x 进行测量次数为n的等精密 度测量，得到的测量值xi（i=1,2,…,n）为随机变 量。其算术平均值为(也称为样本平均值):
x 1 n
n i 1
（2）分贝误差：用对数形式表示的误差称为分贝 误差。设输出量与输入量测得值之比为U0／Ui， 则增益的分贝值：
Gx
20 log
U0 Ui
20LgAu (dB)
（2.1.8）
• 式中，Au，是电压放大倍数的测得值。又因为 • Au =A+ ΔΑ • 式中，A是放大倍数的实际值。则
• Gx=20Lg(A+ ΔΑ)=20Lg[A(1+ ΔΑ/A)]
x / n
(2.3.25)
2.3.3均匀分布情况下的标准差 1.均匀分布的概率密度
2.均匀分布的数学期望与方差
由于在均匀分布区间内数值是相等的，所以它的 数学期望:
Ex
第三章模拟测量方法
1.电压测量的基本要求 要求：(1)应有足够宽的频率范围
(2)应有足够宽的电压测量范围 (3)应有足够高的测量准确度 (4)应有足够高的输入阻抗 (5)应有足够高的抗干扰能力
2.电压测量仪器的分类 (1)模拟式电压表 (2)数字式电压表
温州大学物理与电子信息工程学院 授课章节：第3章模拟测量方法
式中
T －被测信号的周期；
u (t)－被测信号，为时间的函数。
对于一个纯粹的交流电压，正半周和负半周完
全相同中， Ū 等于零。此时，无法用平均值来表
征电压的大小。
交流电压的测量中，交流电压的平均值
是指经过测量仪器的检波器后的全波平均值。 定义为
U 1
T
| u(t) | dt
T0
温州大学物理与电子信息工程学院 授课章节：第3章模拟测量方法
模拟万用表
有效值数字万用表
温州大学物理与电子信息工程学院 授课章节：第3章模拟测量方法
有效值电压(电平)表
温州大学物理与电子信息工程学院 授课章节：第3章模拟测量方法
超高频毫伏表
温州大学物理与电子信息工程学院 授课章节：第3章模拟测量方法
视频毫伏表
温州大学物理与电子信息工程学院 授课章节：第3章模拟测量方法
（任意波）峰值Vp
2 1.41
（任意波）有效值V
2
Kp
1.41
Kp
式中，α为峰值电压表读数，Kp为波峰因数。
波形误差。若将读数α直接作为有效值，产生的误
差。
2
Kp Kp 2 Kp 1
2
2
2
Kp
温州大学物理与电子信息工程学院 授课章节：第3章模拟测量方法
虚拟仪器 LABVIEW 第3章3-1
第2页
《虚拟仪器设计》
在同一硬件平台上，调用不同的测试软件就可构 成不同功能的虚拟仪器。例如：
