电位电压的测定实验报告三篇
实验3电位、电压的测定及电路电位图的绘制
实验3 电位、电压的测定及电路电位图的绘制一、实验目的1．用实验证明电路中电位的相对性、电压的绝对性 2．掌握电路电位图的绘制方法二、原理说明电路中为了分析的方便，常在电路中选某一点为参考点，把任一点到参考点的电压称为该点的电位。
参考点的电位一般选为零，所以，参考点也称为零电位点。
电位用ϕ表示，单位与电压相同，也是V(伏)。
在一个确定的电路中，各点电位的高低视所选的电位参考点的不同而不同，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的改变而改变。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
如图6-3-1，设C 点为电位参考点，0=C ϕ，AC A U =ϕ，BC B U =ϕ，DC D U =ϕ。
电路中任意两点间的电压等于该两点间的电位之差，即：B A AC U ϕϕ−=， D A AD U ϕϕ−= 等。
若以电路中的电位值作纵坐标，电路中各点位置作横坐标，将测量到的各点电位在该坐标平面中标出，井把标出点按顺序用直线相连接，就可得到电路的电位变化图。
每一段直线段即表示该两点间电位的变化情况。
在电路中参考电位点可任意选定，对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
在作电位图或实验测量时必须正确区分电位和电压的高低，按照惯例，是以电流方向上的电压降为正，所以，在用电压表测量时，若仪表指针正向偏转，则说明电表正极的电位高于负极的电位。
三、实验设备 可调直流稳压电源 2台直流数字毫安表 1块万用表 1块 直流数字电压表 1块 电压、电位测定实验电路板 1块 四、实验内容1．实验线路如图6-3-2所示。
分别将两路直流稳压电源接入电路，以图6-3-2中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 的电位值ϕ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，将测得数据列于实验表6-3-1中。
电位电压的测定实验数据
电位电压的测定实验数据引言电位电压是描述电场中某一点电势能量与单位正电荷之间关系的物理量。
测定电位电压是电学实验中的一项重要内容，它能够提供电场分布、电势差、电势梯度等信息，对电场的研究和应用具有重要意义。
本文将探讨电位电压的测定实验数据及其分析。
实验原理实验中常用的电位电压测定原理是基于电势差比较法。
利用电流在导体中流动时引起的电压降，通过比较引起电压降的电势差与待测电位的电势差，求得待测电位相对于基准点的电势差。
实验步骤1.准备实验仪器：电位电压测量仪、待测电位器、标准电位器。
2.连接仪器：将待测电位器与测量仪相连，确定仪器连接的正确性。
3.预估待测电位：根据实验目的和所测电路，预估待测电位的大致数值范围。
4.调整测量仪：调整测量仪的灵敏度，使其适合于待测电位的测量。
5.测量标准电位器：将标准电位器与测量仪相连，通过比较待测电位与标准电位的电势差，调整测量仪，使其读数准确。
6.测量待测电位：将待测电位器与测量仪相连，移动测量点位置，测量待测电位相对于基准点的电势差。
实验数据试验序号待测电位 (V)1 2.182 1.923 2.104 2.055 2.15数据分析1. 计算待测电位的平均值：(2.18 + 1.92 + 2.10 + 2.05 + 2.15) / 5 =2.08 V 。
2. 计算待测电位的标准偏差：使用以下公式计算标准偏差σ=√∑(x i −x ‾)2n i=1n −1其中，x i 为每组数据，x ‾为平均值，n 为数据个数。
将待测电位数据带入公式计算得到标准偏差为0.09 V 。
3. 构建测量误差范围：根据测量误差范围公式 ΔV =t ⋅σ√n其中，t 为所选置信概率对应的t 值，σ为标准偏差，n 为数据个数。
假设置信概率为95%，自由度为4，查表得到t 值为2.776。
将t 值、标准偏差和数据个数代入公式计算得到测量误差范围为0.15 V 。
结论根据实验数据及其分析，实验测定的待测电位为2.08 V ，测量误差范围为±0.15 V 。
实验二电位电压的测定
实验二电位、电压的测定一、实验目的1、用实验证明电路中电位的相对性，电压的绝对性2、掌握电路电位图的绘制方法二、原理说明在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的变动而变动。
据此性质，我们和用一只电压表来测量出电路中各点的电位及任意两点间的电压。
三、实验设备1.直流电压表0~20V2.直流毫安表3.恒压源(+6V,+12V,0~30V)4.EEL-01组件(或EEL-16组件)四、实验内容实验线路如图4-1所示1.分别将E1、E2两路直流稳压电源（E1位+6V,+12V切换电源，E2为0~+30V可调电源）接入电路，令E1 =6V，E2=12V。
2 以图4-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位及相邻两点之间的电压值U AB、U BC、U CD、U DE、U EF及U FA，数据列于表中。
3 以D点作为参考点，重复实验内容3的步骤，测得数据列表。
五、实验注意事项1.实验线路板系多个实验通用,本次实验没有用到电流插头和插座2.测量电位时,用万用表的直流电压档或用数字直流电压表测量时,用负表棒(黑色)接参考电位点,用正表棒(红色)被测各点,若指针正向偏转或显示正值,则表明该点电位为正(即高于参考点电位);若指针反向偏转或显示负值,此时应调换万用表的表棒,然后读出数值,此时在电位值之前应加一负号(表明该点电位低于参考点电位)。
六、思考题若以F点取为参考点，实验测得各点的电位值，现令E点作为参考电位点，试问此时各点的电位值应由何变化？七、实验报告1.根据实验数据,绘制两个电位图形2.完成数据表格中的计算,对误差作必要的分析3.总结电位相对性和电压绝对性的原理4.心得体会及其他。
电位电压的测定及实验报告
电位电压的测定及实验报告实验二电位电压的测定及电路电位图的绘制电路理论基础实验报告实验名称电位电压的测定及电路电位图的绘制专业班级学号姓名组员2015年 4 月 6 日目录实验目的 (1)原理说明 (1)实验设备 (1)实验内容 (1)电路电位图 (2)仿真图 (3)注意事项 (4)思考题 (4)体会与感悟 (5)一、实验目的1. 用实验证明电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法二、原理说明在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差(即电压)则是绝对的，它不因参考点电位的变动而改变。
据此性质，我们可用一只电压表来测量出电路中各点相对于参考点的电位及任意两点间的电压。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图5-1的电路为例，如图中的A,F, 并在坐标横轴上按顺序，均匀间隔标上A、B、C、D、E、F、A。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
四、实验内容利用HE-12实验箱上的“基尔霍夫定律/叠加原理”线路，按图5-1接线。
图5-11. 分别将两路直流稳压电源接入电路，令 U1,6V，U2,12V。
(先调准输出电压值，再接入实验线路中。
)2. 以图5-1中的A点作为电位的参考点，分别测量B、C、D、E、F各点的电位值φ及相邻两点之间的电压值UAB、UBC、UCD、UDE、UEF及UFA，数据列于表中。
五、电路电位图接入点为A接入点为B注:1.“计算值”一栏，UAB=φA,φB，UBC=φB,φC，以此类推。
电路原理实验报告
实验一电位、电压的测定及电路电位图的绘制一．实验目的1．学会测量电路中各点电位和电压方法。
理解电位的相对性和电压的绝对性；2．学会电路电位图的测量、绘制方法；3．掌握使用直流稳压电源、直流电压表的使用方法。
二．原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压（即两点之间的电位差）则是不变的，这一性质称为电位的相对性和电压的绝对性。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。
而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
三．实验设备1．直流数字电压表、直流数字毫安表2．恒压源（eel－i、ii、iii、iv均含在主控制屏上，可能有两种配置（1）+6v（+5v），+12 v，0～30v可调或（2）双路0～30v可调。
）3．eel－30组件（含实验电路）或eel－53组件四．实验内容实验电路如图1－1所示，图中的电源us1用恒压源中的+6v（+5v）输出端，us2用0～+30v可调电源输出端，并将输出电压调到+12v。
1．测量电路中各点电位以图1－1中的a点作为电位参考点，分别测量b、c、d、e、f各点的电位。
用电压表的黑笔端插入a点，红笔端分别插入b、c、d、e、f各点进行测量，数据记入表1－1中。
以d点作为电位参考点，重复上述步骤，测得数据记入表1－1中。
图 1－12．电路中相邻两点之间的电压值在图1－1中，测量电压uab：将电压表的红笔端插入a点，黑笔端插入b点，读电压表读数，记入表1－1中。
按同样方法测量ubc、ucd、ude、uef、及ufa，测量数据记入表1－1中。

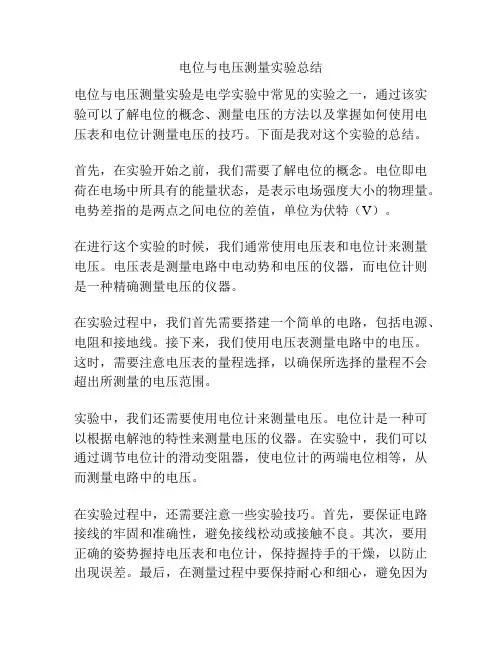

电位与电压测量实验总结
电位与电压测量实验总结电位与电压测量实验是电学实验中常见的实验之一，通过该实验可以了解电位的概念、测量电压的方法以及掌握如何使用电压表和电位计测量电压的技巧。
下面是我对这个实验的总结。
首先，在实验开始之前，我们需要了解电位的概念。
电位即电荷在电场中所具有的能量状态，是表示电场强度大小的物理量。
电势差指的是两点之间电位的差值，单位为伏特（V）。
在进行这个实验的时候，我们通常使用电压表和电位计来测量电压。
电压表是测量电路中电动势和电压的仪器，而电位计则是一种精确测量电压的仪器。
在实验过程中，我们首先需要搭建一个简单的电路，包括电源、电阻和接地线。
接下来，我们使用电压表测量电路中的电压。
这时，需要注意电压表的量程选择，以确保所选择的量程不会超出所测量的电压范围。
实验中，我们还需要使用电位计来测量电压。
电位计是一种可以根据电解池的特性来测量电压的仪器。
在实验中，我们可以通过调节电位计的滑动变阻器，使电位计的两端电位相等，从而测量电路中的电压。
在实验过程中，还需要注意一些实验技巧。
首先，要保证电路接线的牢固和准确性，避免接线松动或接触不良。
其次，要用正确的姿势握持电压表和电位计，保持握持手的干燥，以防止出现误差。
最后，在测量过程中要保持耐心和细心，避免因为操作不当而产生误差。
总之，电位与电压测量实验是理解电位和电压概念以及掌握测量电压的常用方法的重要实验。
通过这个实验，我们可以学习到电位的概念、测量电压的方法以及电压表和电位计的使用技巧。
这些知识对于理解电学原理和应用电学知识都具有重要意义。
参考内容：1. 电力与电子基础教学指导委员会编著.电子技术基础实验指导书[M].北京:中国电力出版社,2019.2. 朱老师, 王老师. 大学物理实验[M]. 北京:高等教育出版社,2014.3. 《大学物理实验教程》高等教育出版社编著北京,2017.。
电位电压的测定实验报告模板三篇(完整版)
报告编号：YT-FS-1363-47电位电压的测定实验报告模板三篇(完整版)After Completing The T ask According To The Original Plan, A Report Will Be Formed T o Reflect The Basic Situation Encountered, Reveal The Existing Problems And Put Forward Future Ideas.互惠互利共同繁荣Mutual Benefit And Common Prosperity电位电压的测定实验报告模板三篇(完整版)备注：该报告书文本主要按照原定计划完成任务后形成报告，并反映遇到的基本情况、实际取得的成功和过程中取得的经验教训、揭露存在的问题以及提出今后设想。
文档可根据实际情况进行修改和使用。
篇一：电极电位的测量实验报告一．实验目的1. 理解电极电位的意义及主要影响因素2. 熟悉甘汞参比电极的性能以及工作原理3. 知道电化学工作站与计算机的搭配使用方法二．实验原理电极和溶液界面双电层的电位称为绝对电极电位，它直接反应了电极过程的热力学和动力学特征，但绝对电极电位是无法测量的。
在实际研究中，测量电极电位组成的原电池的电动势，而测量电极电位所用的参考对象的电极称为参考电极，如标准氢电极、甘汞电极、银-氯化银电极等，该电池的电动势为：E＝φ待测－φ参比上述电池电动势可以使用高阻抗的电压表或电位差计来计量在该实验中，采用甘汞电极为研究电极，铁氰、化钾/亚铁氰、化钾为测量电极。
在1mol的KCl支持电解质下，分别用10mM摩尔比1:1和1:2的铁氰、化钾/亚铁氰、化钾溶液在常温（27℃）以及45℃下测量，收集数据，可得到相同温度不同浓度的两条开路电位随时间变化曲线、相同浓度不同温度的两条开路电位随时间变化曲线。
可以用电极电势的能斯特方程讨论温度对于电极电势的影响三．实验器材电化学工作站；电解池；甘汞电极；玻碳电极；水浴锅铁氰、化钾／亚铁氰、化钾溶液（摩尔比1:1和1:2）（支持电解质为1M KCl）；砂纸；去离子水四．实验步骤1. 在玻碳电极上蘸一些去离子水，然后轻轻在细砂纸上打磨至光亮，最后再用去离子水冲洗。
电位电压的测定实验报告范文三篇_实验报告_
电位电压的测定实验报告范文三篇篇一：电极电位的测量实验报告一. 实验目的1. 理解电极电位的意义及主要影响因素2. 熟悉甘汞参比电极的性能以及工作原理3. 知道电化学工作站与计算机的搭配使用方法二. 实验原理电极和溶液界面双电层的电位称为绝对电极电位，它直接反应了电极过程的热力学和动力学特征，但绝对电极电位是无法测量的。
在实际研究中，测量电极电位组成的原电池的电动势，而测量电极电位所用的参考对象的电极称为参考电极，如标准氢电极、甘汞电极、银-氯化银电极等，该电池的电动势为：E＝φ待测－φ参比上述电池电动势可以使用高阻抗的电压表或电位差计来计量在该实验中，采用甘汞电极为研究电极，铁氰、化钾/亚铁氰、化钾为测量电极。
在1mol的KCl支持电解质下，分别用10mM摩尔比1:1和1:2的铁氰、化钾/亚铁氰、化钾溶液在常温（27℃）以及45℃下测量，收集数据，可得到相同温度不同浓度的两条开路电位随时间变化曲线、相同浓度不同温度的两条开路电位随时间变化曲线。
可以用电极电势的能斯特方程讨论温度对于电极电势的影响三. 实验器材电化学工作站；电解池；甘汞电极；玻碳电极；水浴锅铁氰、化钾/亚铁氰、化钾溶液（摩尔比1:1和1:2）（支持电解质为1M KCl）；砂纸；去离子水四. 实验步骤1. 在玻碳电极上蘸一些去离子水，然后轻轻在细砂纸上打磨至光亮，最后再用去离子水冲洗。
电化学工作站的电极也用砂纸轻轻打磨2. 在电解池中加入铁氰、化钾/亚铁氰、化钾溶液至其1/2体积，将玻碳电极和甘汞电极插入电解池中并固定好，将两电极与电化学工作站连接好，绿色头的电极连接工作电极，白色头的电极连接参比电极。
3. 点开电化学工作站控制软件，点击setup—技术（technique）—开路电压—时间，设置记录时间为5min，记录数据时间间隔为0.1s，开始进行数据记录，完成后以txt形式保存实验结果。
4. 将电解池放入45度水浴锅中，再重复一次步骤2和步骤3。
实验三电位、电压的测定及电路电位图的绘制
实验三 电位、电压的测定及电路电位图的绘制一、实验目的1.验证电路中电位的相对性、电压的绝对性2. 掌握电路电位图的绘制方法 二、原理说明在一个闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点的变动而改变。
电位图是一种平面坐标一、四两象限内的折线图。
其纵坐标为电位值，横坐标为各被测点。
要制作某一电路的电位图，先以一定的顺序对电路中各被测点编号。
以图4-1的电路为例，如图中的A ～F, 并在坐标横轴上按顺序、均匀间隔标上A 、B 、C 、D 、E 、F 、A 。
再根据测得的各点电位值，在各点所在的垂直线上描点。
用直线依次连接相邻两个电位点，即得该电路的电位图。
在电位图中，任意两个被测点的纵坐标值之差即为该两点之间的电压值。
在电路中电位参考点可任意选定。
对于不同的参考点，所绘出的电位图形是不同的，但其各点电位变化的规律却是一样的。
四、实验内容利用DGJ-03实验挂箱上的“基尔霍夫定律/叠加原理”线路，按图4-1接线。
1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。
（先调准输出电压值，再接入实验线路中。
）2. 以图4-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。
图4-1电流插座五、实验注意事项1.本实验线路板系多个实验通用，本次实验中不使用电流插头。
DG05上的K3应拨向330Ω侧，三个故障按键均不得按下。
2. 测量电位时，用指针式万用表的直流电压档或用数字直流电压表测量时，用负表棒（黑色）接参考电位点，用正表棒（红色）接被测各点。
若指针正向偏转或数显表显示正值，则表明该点电位为正（即高于参考点电位）；若指针反向偏转或数显表显示负值，此时应调换万用表的表棒，然后读出数值，此时在电位值之前应加一负号（表明该点电位低于参考点电位）。
试验一：电位,电压的测定
1．电位参考点不同，各点电位是否相同任两点的电压是否相同，为什么
答：不形同。电位是相对来说的。测量一点的电位首先要选一个参考点作为零电位点，参考点不同，电位不同！而电压时绝对的，与参考点无关。
2．在测量电位、电压时，为何数据前会出现±号，它们各表示什么意义
答：因为电压表，电流表的指针偏转与电流的流向有关，而电位的+-与零参考点有关。而电流是从高电位流向低电位的。故+-号表示两点电位的高低（包括零参考点）。
表1－1 电路中各点电位和电压数据 单位：V电 位源自参考点VAVB
VC
VD
VE
VF
UAB
UBC
UCD
UDE
UEF
UFA
A
0
0
D
0
五．实验注意事项
1．EEL－30组件中的实验电路供多个实验通用，本次实验没有用到电流插头和插座。
2．实验电路中使用的电源US2用0～＋30V可调电源输出端，应将输出电压调到＋12V后，再接入电路中。并防止电源输出端短路。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该坐标平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
3．使用数字直流电压表测量电位时，用黑笔端插入参考电位点，红笔端插入被测各点，若显示正值，则表明该点电位为正（即高于参考点电位）；若显示负值，表明该点电位为负（即该点电位低于参考点电位）。
4．使用数字直流电压表测量电压时，红笔端插入被测电压参考方向的正（＋）端，黑笔端插入被测电压参考方向的负（－）端，若显示正值，则表明电压参考方向与实际方向一致；若显示负值，表明电压参考方向与实际方向相反。
电位电压的测定实验报告心得体会
电位电压的测定实验报告心得体会篇一：电路实验报告目录实验一电位、电压的测定及电路电位图的绘制实验二基尔霍夫定律的验证实验三线性电路叠加性和齐次性的研究实验四受控源研究实验六交流串联电路的研究实验八三相电路电压、电流的测量实验九三相电路功率的测量实验一电位、电压的测定及电路电位图的绘制一．实验目的1．学会测量电路中各点电位和电压方法。
理解电位的相对性和电压的绝对性； 2．学会电路电位图的测量、绘制方法；3．掌握使用直流稳压电源、直流电压表的使用方法。
二．原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压（即两点之间的电位差）则是不变的，这一性质称为电位的相对性和电压的绝对性。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
若以电路中的电位值作纵坐标，电路中各点位置（电阻或电源）作横坐标，将测量到的各点电位在该平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。
而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
三．实验设备1．直流数字电压表、直流数字毫安表2．恒压源（EEL－I、II、III、IV均含在主控制屏上，可能有两种配置（1）+6V（+5V），+12 V，0～30V可调或（2）双路0～30V可调。
）3．EEL－30组件（含实验电路）或EEL－53组件四．实验内容实验电路如图1－1所示，图中的电源US1用恒压源中的+6V（+5V）输出端，US2用0～+30V可调电源输出端，并将输出电压调到+12V。
1．测量电路中各点电位以图1－1中的A点作为电位参考点，分别测量B、C、D、E、F各点的电位。
用电压表的黑笔端插入A点，红笔端分别插入B、C、D、E、F各点进行测量，数据记入表1－1中。
电位电压的测定及电路电位图的绘制实验报告
电位电压的测定及电路电位图的绘制实验报
告
实验目的：
通过实验测量不同电路中各点的电位电压，并绘制电路电位图。
实验原理：
电位是指电场强度大小的物理量，单位为伏特（V）。
在电路中，它是指电流经过某一点时的电势差，即两个点之间的电势差。
电位差可以通过测量两点之间的电势差来确定。
电位差的测量常使用千分表或万用表等仪器。
在电路中，测量
电位差的仪器和电路中的参数会产生影响，因此要选择合适的测
量仪器并进行校正。
电位图是电路或电子元件的图示表示，它是描述电路中各点电
位分布情况的一种图示表示方法。
根据电路中不同元件的特点和
电流的流动方向，可以绘制出电路电位图。
实验步骤：
1.按照实验要求连接电路，并使用万用表测量不同电路中各点的电位电压。
2.记录测量结果，并根据电路的特点绘制电路电位图。
3.对测量结果进行分析，比较不同电路中各点电位电压的变化情况，并分析电路的特点和性质。
实验结果：
经过实验测量，我们得到了不同电路中各点的电位电压，并按照电路的特点绘制了电路电位图。
通过对测量结果的分析，我们发现在相同条件下，不同电路中各点电位电压的变化情况是不同的，这与电路中的元件和参数有关。
实验结论：
本实验通过测量不同电路中各点的电位电压，并绘制电路电位图，进一步加深了我们对电路性质和特点的理解。
同时，我们也掌握了测量电位差的方法和绘制电路电位图的技巧。
电位电压的测定实验报告范本三篇
电位电压的测定实验报告三篇Record the situation and lessons learned, find out the existing problems andform future countermeasures.姓名：___________________单位：___________________时间：___________________编号：FS-DY-20234 电位电压的测定实验报告三篇篇一：电极电位的测量实验报告一．实验目的1. 理解电极电位的意义及主要影响因素2. 熟悉甘汞参比电极的性能以及工作原理3. 知道电化学工作站与计算机的搭配使用方法二．实验原理电极和溶液界面双电层的电位称为绝对电极电位，它直接反应了电极过程的热力学和动力学特征，但绝对电极电位是无法测量的。
在实际研究中，测量电极电位组成的原电池的电动势，而测量电极电位所用的参考对象的电极称为参考电极，如标准氢电极、甘汞电极、银-氯化银电极等，该电池的电动势为：E＝φ待测－φ参比上述电池电动势可以使用高阻抗的电压表或电位差计来计量在该实验中，采用甘汞电极为研究电极，铁氰、化钾/亚铁氰、化钾为测量电极。
在1mol的KCl支持电解质下，分别用10mM摩尔比1:1和1:2的铁氰、化钾/亚铁氰、化钾溶液在常温（27℃）以及45℃下测量，收集数据，可得到相同温度不同浓度的两条开路电位随时间变化曲线、相同浓度不同温度的两条开路电位随时间变化曲线。
可以用电极电势的能斯特方程讨论温度对于电极电势的影响三．实验器材电化学工作站；电解池；甘汞电极；玻碳电极；水浴锅铁氰、化钾／亚铁氰、化钾溶液（摩尔比1:1和1:2）（支持电解质为1M KCl）；砂纸；去离子水四．实验步骤1. 在玻碳电极上蘸一些去离子水，然后轻轻在细砂纸上打磨至光亮，最后再用去离子水冲洗。
电化学工作站的电极也用砂纸轻轻打磨2. 在电解池中加入铁氰、化钾／亚铁氰、化钾溶液至其1/2体积，将玻碳电极和甘汞电极插入电解池中并固定好，将两电极与电化学工作站连接好，绿色头的电极连接工作电极，白色头的电极连接参比电极。
电位电压的测定及电路电位图的绘制实验报告
电位电压的测定及电路电位图的绘制实验报
告
目录
1. 实验目的
1.1 实验要求
1.1.1 电位电压的测定方法
1.1.2 电路电位图的绘制方法
1.2 实验仪器
1.3 实验步骤
1.4 实验结果分析
1.5 实验结论
实验目的
本实验旨在通过测定电位电压和绘制电路电位图的实验，加深学生对电路中电位电压的理解，掌握电位电压的测定方法和电路电位图的绘制技巧。
实验要求
1. 了解电位电压的概念和作用；
2. 掌握电位电压的测定方法；
3. 掌握绘制电路电位图的基本步骤。
实验仪器
- 万用表
- 直流电源
- 电阻
- 连接线
实验步骤
1. 搭建简单的电路；
2. 使用万用表测量各点的电位电压；
3. 根据测量结果绘制电路电位图。
实验结果分析
根据测定的电位电压值和绘制的电路电位图，分析电路中各点的电位关系，验证电位电压的测定方法和电路电位图的准确性。
实验结论
通过本次实验，加深了对电路中电位电压的理解，掌握了电路电位图的绘制方法，为今后的电路实验打下了基础。
电工实验电路的电位、电压测定
实验一电路的电位、电压测定
一、实验目的
1、掌握电阻等元器件的测量
2、用实验证明电路中电位的相对性，电压的绝对性
二、实验设备
.万用表、直流电压表0~20V 恒压源(+6V,+12V,0~30V)、电阻、实验板等
三、实验原理
在一个确定的闭合电路中，各点电位的高低视所选的电位参考点的不同而变，但任意两点间的电位差（即电压）则是绝对的，它不因参考点电位的变动而变动。
据此性质，我们利用一只电压表来测量出电路中各点的电位及任意两点间的电压。
四、实验内容
1、用认色环的方法计算电阻的大小、用万用表测电阻的大小。
完成表格1-1
表1-1
2、按照实验线路图1-1所示连接电路
3、以图1-1中的A点作为电位的参考点，分别测量B、C、D、E、各点的电位及相邻
两点之间的电压值U AB、U BC、U CD、U DE、U EA，数据列于表中。
4、以D点作为参考点，重复实验内容3的步骤，测得数据填入列表1-2。
实验数据表1-2
五、实验注意事项
.测量电位时,用万用表的直流电压档，若用数字直流电压表测量时,用黑色表笔接参考电位点,用红色表笔放在被测各点,若显示负号，则表明被测点的电位低于参考点。
若用指针式万用表，若指针正向偏转或显示正值,则表明该点电位为正(即高于参考点电位);若指针反向偏转或显示负值,此时应调换万用表的表棒,然后读出数值,此时在电位值之前应加一负号(表明该点电位低于参考点电位)。
六、实验报告
1.完成数据表格中的计算,对误差作必要的分析
2.总结电位相对性和电压绝对性的原理。
电压精准测量实验报告(3篇)
第1篇一、实验目的本实验旨在研究STM32L476单片机在电池供电较低情况下，如何通过HAL库编程和DMA多通道采集ADC，实现对外部电池电压的精准测量。
实验重点在于解决电池供电低于外部校准电压时，ADC采集不准确的问题，并通过内部基准修正技术提高测量精度。
二、实验原理1. ADC原理：模数转换器（ADC）将模拟信号转换为数字信号，用于测量电压等物理量。
STM32L476单片机内置12位ADC，能够将模拟电压转换为数字值。
2. DMA多通道采集：直接内存访问（DMA）是一种高速数据传输技术，允许ADC在单个转换周期内连续采集多个通道的数据，提高采集效率。
3. 内部基准修正：STM32L476单片机内部具有基准电压源，可以通过调整内部基准电压，修正因电池供电低导致的ADC采集误差。
三、实验设备1. STM32L476G-DISCOVERY开发板2. 3.6V电池3. 7.2V通信电池4. LCD点阵液晶屏5. 二极管6. 稳压芯片7. 万用表四、实验步骤1. 搭建实验电路：将电池、二极管、稳压芯片和STM32L476开发板连接成电路，确保电路稳定可靠。
2. 编程：a. 使用HAL库编程，配置ADC为12位单次转换模式。
b. 设置DMA为多通道采集模式，连续采集多个通道的电压数据。
c. 使用内部基准修正功能，调整内部基准电压，修正采集误差。
3. 测试：a. 使用万用表测量电池电压，确保实验条件符合要求。
b. 在不同电池电压下，观察LCD点阵液晶屏显示的电压值，验证测量精度。
c. 比较开启背光灯和关闭背光灯时的电压采集结果，分析误差原因。
五、实验结果与分析1. 电压采集结果：在电池电压为3.2V时，ADC采集到的电压值约为3.2V，测量精度较高。
2. 误差分析：a. 开启背光灯时，电压采集结果偏高，原因是背光灯电流较大，导致接入板子的电压降低。
b. 电池供电低于外部校准电压时，ADC采集误差较大，通过内部基准修正功能，可以有效降低误差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电位电压的测定实验报告三篇篇一：电极电位的测量实验报告一．实验目的1. 理解电极电位的意义及主要影响因素2. 熟悉甘汞参比电极的性能以及工作原理3. 知道电化学工作站与计算机的搭配使用方法二．实验原理电极和溶液界面双电层的电位称为绝对电极电位，它直接反应了电极过程的热力学和动力学特征，但绝对电极电位是无法测量的。
在实际研究中，测量电极电位组成的原电池的电动势，而测量电极电位所用的参考对象的电极称为参考电极，如标准氢电极、甘汞电极、银-氯化银电极等，该电池的电动势为：E＝φ待测－φ参比上述电池电动势可以使用高阻抗的电压表或电位差计来计量在该实验中，采用甘汞电极为研究电极，铁氰、化钾/亚铁氰、化钾为测量电极。
在1mol的KCl支持电解质下，分别用10mM摩尔比1:1和1:2的铁氰、化钾/亚铁氰、化钾溶液在常温以及45℃下测量，收集数据，可得到相同温度不同浓度的两条开路电位随时间变化曲线、相同浓度不同温度的两条开路电位随时间变化曲线。
可以用电极电势的能斯特方程讨论温度对于电极电势的影响三．实验器材电化学工作站；电解池；甘汞电极；玻碳电极；水浴锅铁氰、化钾／亚铁氰、化钾溶液；砂纸；去离子水四．实验步骤1. 在玻碳电极上蘸一些去离子水，然后轻轻在细砂纸上打磨至光亮，最后再用去离子水冲洗。
电化学工作站的电极也用砂纸轻轻打磨2. 在电解池中加入铁氰、化钾／亚铁氰、化钾溶液至其1/2体积，将玻碳电极和甘汞电极插入电解池中并固定好，将两电极与电化学工作站连接好，绿色头的电极连接工作电极，白色头的电极连接参比电极。
3. 点开电化学工作站控制软件，点击 setup—技术—开路电压—时间，设置记录时间为5min，记录数据时间间隔为0.1s，开始进行数据记录，完成后以txt形式保存实验结果。
4. 将电解池放入45度水浴锅中，再重复一次步骤2和步骤3。
5. 将电解液换成铁氰、化钾／亚铁氰、化钾溶液后重复一次步骤2至46. 实验结束后清洗电极和电解池，关好仪器设备，打扫卫生。
五．实验数据处理及分析1. 在同一个图中作出相同温度不同浓度的两条开路电位随时间变化曲线1) 常温，铁氰、化钾/亚铁氰、化钾溶液(摩尔比1:1和1:2)条件下：2) 45℃，10mM铁氰、化钾/亚铁氰、化钾溶液(摩尔比1:1和1:2)条件下2.在同一图中作出相同浓度不同温度测量的两条开路电位随时间变化曲线；1)10mM铁氰、化钾/亚铁氰、化钾溶液摩尔比1:1，常温：45℃条件下：2) 10mM铁氰、化钾/亚铁氰、化钾溶液摩尔比1:2，常温，45℃条件下： 3.应用能斯特方程讨论温度和浓度对开路电位的影响。
分析：在常温下，开路电压随着铁氰、化钾：亚铁氰、化钾的比例的的增加而降低。
上述电极反应的能斯特方程为：E=EΘ+ RT/F *ln (Fe3+/Fe2+)Fe3+:Fe2+的比例由1:1变为1:2，而其他条件保持不变，故电极电势下降,此时EFe(CN)6]3:Fe(CN)6]4=1:2 分析：在铁氰、化钾和亚铁氰、化钾的比例为1:1和1:2的情况下，常温的开路电压都比高温的开路电压要高。
因为随着温度的升高，电极电势降低。
在相同浓度时，0ln(a[Fe(CN)6]3-/a[Fe(CN)6]4-)由于活度比是负值，所以T越小，减去的值越小.此处的开路电压是Fe3+／Fe2+电极与饱和甘汞电极电极电势的差值。
六，讨论与思考：1.实验过程，玻碳电极可能吸附有上次实验的杂质等，需用砂纸进行打磨。
2.影响电极电位的原因有电极本身的性质、温度，浓度，PH等。
3.甘汞电极要及时补充饱和KCL4.接线不得反接，绿色头的电极连接工作电极，白色头的电极连接参比电极。
篇二：电路实验报告目录实验一电位、电压的测定及电路电位图的绘制实验二基尔霍夫定律的验证实验三线性电路叠加性和齐次性的研究实验四受控源研究实验六交流串联电路的研究实验八三相电路电压、电流的测量实验九三相电路功率的测量实验一电位、电压的测定及电路电位图的绘制一．实验目的1．学会测量电路中各点电位和电压方法。
理解电位的相对性和电压的绝对性； 2．学会电路电位图的测量、绘制方法；3．掌握使用直流稳压电源、直流电压表的使用方法。
二．原理说明在一个确定的闭合电路中，各点电位的大小视所选的电位参考点的不同而异，但任意两点之间的电压则是不变的，这一性质称为电位的相对性和电压的绝对性。
据此性质，我们可用一只电压表来测量出电路中各点的电位及任意两点间的电压。
若以电路中的电位值作纵坐标，电路中各点位置作横坐标，将测量到的各点电位在该平面中标出，并把标出点按顺序用直线条相连接，就可得到电路的电位图，每一段直线段即表示该两点电位的变化情况。
而且，任意两点的电位变化，即为该两点之间的电压。
在电路中，电位参考点可任意选定，对于不同的参考点，所绘出的电位图形是不同，但其各点电位变化的规律却是一样的。
三．实验设备1．直流数字电压表、直流数字毫安表2．恒压源+6V，+12 V，0～30V可调或双路0～30V可调。
）3．EEL－30组件或EEL－53组件四．实验内容实验电路如图1－1所示，图中的电源US1用恒压源中的+6V输出端，US2用0～+30V可调电源输出端，并将输出电压调到+12V。
1．测量电路中各点电位以图1－1中的A点作为电位参考点，分别测量B、C、D、E、F各点的电位。
用电压表的黑笔端插入A点，红笔端分别插入B、C、D、E、F各点进行测量，数据记入表1－1中。
以D点作为电位参考点，重复上述步骤，测得数据记入表1－1中。
图 1－12．电路中相邻两点之间的电压值在图1－1中，测量电压UAB：将电压表的红笔端插入A点，黑笔端插入B点，读电压表读数，记入表1－1中。
按同样方法测量UBC、UCD、UDE、UEF、及UFA，测量数据记入表1－1中。
五．实验注意事项1．EEL－30组件中的实验电路供多个实验通用，本次实验没有利用到电流插头和插座。
2．实验电路中使用的电源US2用0～+30V可调电源输出端，应将输出电压调到+12V后，再接入电路中。
并防止电源输出端短路。
3．数字直流电压表测量电位时，用黑笔端插入参考电位点，红笔端插入被测各点，若显示正值，则表明该点电位为正；若显示负值，表明该点电位为负。
4．用数字直流电压表测量电压时，红笔端插入被测电压参考方向的正端，黑笔端插入被测电压参考方向的负端，若显示正值，则表明电压参考方向与实际方向一致；若显示负值，表明电压参考方向与实际方向相反。
六．预习与思考题1．电位参考点不同，各点电位是否相同？任两点的电压是否相同，为什么？答:在一个确定的闭合回路中电位参考点不同，各点的电位也不相同，但任意两点之间的电压是不变的，这一性质称为电位的相对性和电压的绝对性。
2．在测量电位、电压时，为何数据前会出现±号，它们各表示什么意义？答:电位参考点选定后，各点电位不同，“+”表示该点电位比参考点大,“-”表示该点电位比参考点小;测电压时,“+”“-”表示两点的电位相对大小，由电压电流是否关联决定。
3．什么是电位图形？不同的电位参考点电位图形是否相同？如何利用电位图形求出各点的电位和任意两点之间的电压。
答:以电路中电位值作为纵坐标,电路各点位置作为横坐标,将测得的各点电位在该坐标平面画出,并把这些点用线连接,所得的图形称电位图;不同的电位参考点电位图形是不同的;在电位图中,各点的电位为该点对应的纵坐标,而两点间的电压则为该两点间的纵坐标的差。
七．实验报告要求1．根据实验数据，分别绘制出电位参考点为A点和D点的两个电位图形。
电位图电位值被测点2．根据电路参数计算出各点电位和相邻两点之间的电压值，与实验数据相比较，对误差作必要的分析。
答：可能造成误差的原因有：电压表的精确度等仪器造成的误差。
3．回答思考题。
实验二基尔霍夫定律的验证一．实验目的1．验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解；2．学会用电流插头、插座测量各支路电流的方法； 3．学习检查，分析电路简单的故障分析能力。
二．原理说明1．基尔霍夫定律基尔霍夫电流定律和电压定律是电路的基本定律，它们分别用来描述结点电流和回路电压，即对电路中的任一结点而言，在设定电流的参考方向下，应有∑I=0，一般流出结点的电流取正号，流入结点的电流取负号；对任何一个闭合回路而言，在设定电压的参考方向下，绕行一周，应有∑U=0，一般电压方向与绕行方向一致的电压取正号，电压方向与绕行方向相反的电压取负号。
在实验前，必须设定电路中所有电流、电压的参考方向，其中电阻上的电压方向应与电流方向一致，见图2－1所示。
2．检查，分析电路的简单故障电路常见的简单故障一般出现在连线或元件部分。
连线部分的故障通常有连线接错，接触不良而造成的断路等；元件部分的故障通常有接错元件、元件值错，电源输出数值错等。
故障检查的方法是用万用表或电压表在通电或断电状态下检查电路故障。
通电检查法：在接通电源的情况下，用万用表的电压档或电压表，根据电路工作原理，如果电路某两点应该有电压，电压表测不出电压，或某两点不该有电压，而电压表测出了电压，或所测电压值与电路原理不符，则故障必然出现在此两点之间。
电检查法：在断开电源的情况下，用万用表的电阻档，根据电路工作原理，如果电路中某两点应该导通而无电阻，万用表测出开路，或某两点应该开路，而测得的结果为短路，则故障必然出现在此两点之间。
本实验用电压表按通电检查法检查、分析电路的简单故障。
三．实验设备1．直流数字电压表、直流数字毫安表 2．恒压源3．EEL－30组件或EEL－53组件四．实验内容实验电路如图2－1所示，图中的电源US1用恒压源中的+6V输出端，US2用0～+30V可调电源输出端，并将输出电压调到+12V。
实验前先设定三条支路的电流参考方向，如图中的I1、I2、I3所示，并熟悉线路结构，掌握各开关的操作使用方法。
图 2－11．熟悉电流插头的结构将电流插头的红线端插入数字毫安表的红接线端，电流插头的黑线端插入数字毫安表的黑接线端。
2．测量支路电流将电流插头分别插入三条支路的三个电流插座中，读出各电流值。
按规定：在节点A，电流表读数为“+”，表示电流流出节点，读数为“-”，表示电流流入节点，然后根据图2－1中的电流参考方向，确定各支路电流的正、负号，并记入表2－1中。
3．测量元件电压用直流数字电压表分别测量两个电源及电阻元件上的电压值，将数据记入表2－2中。
测量时电压表的红接线端应插入被测电压参考方向的高电位端，黑接线端应插入被测电压参考方向的低电位端。
五．实验注意事项1．所有需要测量的电压值，均以电压表测量的读数为准，不以电源表盘指示值为准。
篇三：实验2-1 电位、电压的测定及电位图的绘制实验2-1 电位、电压的测定及电位图的绘制班级：5班姓名：张洁学号：1141000031一、实验目的1. 学会万用表的使用。
