一个控制线路，它可以简单，也可以复杂。
但是，任何复杂的控制线路总是由一些较简单的环节有机地组合起来的。
每一个环节又是由若干电器元件组成，每个电器元件又由若干零部件组成。
然而，故障往往只是由于某个或某几个电器元件、部件或接线有问题而产生的。
电气控制线路形式多样，复杂程度不一，其故障常常和机械、液压系统交错在一起，难以分辨。
常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法。
一般情况下，调查研究法能帮助我们找出故障现象；而试验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法石缩小故障范围的有效方法；测量法是找出故障点的基本可靠和有效的方法。
1.调查研究法调查研究法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等。
在听电气设备运行声音是否正常而需要通电时，应以不损坏设备和扩大故障范围为前提；在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时，必须在切断电源后进行，以确保人员和设备的安全。
电气检修与故障排除方法5篇
电气检修与故障排除方法5篇第1篇示例：电气检修与故障排除方法一、前言在现代社会中，电气设备已经成为我们工作和生活中不可或缺的一部分。
由于各种原因，电气设备在运行中难免会出现故障，给我们的生活和工作带来诸多不便。
了解电气设备的检修和故障排除方法显得十分重要。
本文将从常见的电气设备故障出发，介绍电气检修与故障排除的方法，希望对读者有所帮助。
1. 电路无法正常通电当电路无法正常通电时，首先需要检查电源是否接通，电源开关是否正常，并且检查插座和电源线是否损坏。
如果以上都没有问题，那么可能是由于保险丝熔断或者触发器跳闸所致。
此时应及时更换保险丝或者重置触发器，保证电路正常通电。
2. 电气设备发出异常噪音当电气设备发出异常噪音时，说明设备可能存在故障。
可能的原因包括电机轴承损坏、传动链条松动或者风扇叶片变形。
此时应及时检查设备各部件，找出故障原因并及时进行维修或更换受损部件。
3. 电器过载引起短路当电器过载引起短路时，应立即切断电源，找出问题发生的位置。
可能的原因包括电路线路接触松动、电器线缆受潮等。
此时应尽早维修电路，避免由于短路引起的危险。
4. 电器温度过高当电器温度过高时，说明设备可能存在过载或者接触不良的问题。
此时应查明原因并及时处理。
可能的排除方法包括降低负载、改善通风条件等。
5. 电器漏电电器漏电是一种非常危险的情况，可能导致触电等严重后果。
当发现电器漏电时，应立即切断电源并找出漏电原因。
可能的排除方法包括更换漏电保护器、检查接线是否正确等。
1. 定期检查维护首要的方法是定期检查维护电气设备，确保设备运行正常。
定期检查可以事先发现可能存在的问题，并及时修复，避免故障发生。
2. 注意电气安全电气设备检修和故障排除过程中，必须时刻注意电气安全。
在进行检修工作时，应切断电源，采取必要的安全措施，确保自己和他人的安全。
3. 掌握基本知识进行电气设备检修和故障排除之前，必须掌握一定的电气知识，了解电路原理和设备结构。
电气控制线路故障的检查和分析方法(正式版)
文件编号：TP-AR-L9073In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________电气控制线路故障的检查和分析方法(正式版)电气控制线路故障的检查和分析方法(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
一个控制线路，它可以简单，也可以复杂。
但是，任何复杂的控制线路总是由一些较简单的环节有机地组合起来的。
每一个环节又是由若干电器元件组成，每个电器元件又由若干零部件组成。
然而，故障往往只是由于某个或某几个电器元件、部件或接线有问题而产生的。
电气控制线路形式多样，复杂程度不一，其故障常常和机械、液压系统交错在一起，难以分辨。
常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法。
一般情况下，调查研究法能帮助我们找出故障现象；而试验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法石缩小故障范围的有效方法；测量法是找出故障点的基本可靠和有效的方法。
1.调查研究法调查研究法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等。
电气控制回路故障诊断及处理方法
电气控制回路故障诊断及处理方法摘要：随着科技的发展，电力系统也发生了巨大的变化，电气控制线路也开始走进了人们的视线中。
与一些发达国家相比，我国的电气控制系统还比较落后，发展的速度也相对缓慢。
但是随着近几年我国对电气自动化控制的关注程度不断加大，电气控制系统发展速度有了明显的提高。
关键词：电气控制；电路；检查；维修；故障引言：电气自动化已经遍布人们生活的每一个方面，并且成为了人们生活中必不可少的一部分。
所以，查找电气故障原因是建立在故障问题的基础上，而找出故障的关键在于细心观察和发现问题。
电气控制因系统路线繁多，线路的铺设环境比较复杂是成为限制电气自动化发展的主要原因。
因此，要加强电气线路的控制尤为重要。
一、电气控制线路的定义电气控制系统称为电气设备二次控制回路。
不同的设备有不同的控制回路，而且高压电气设备与低压电气设备的控制方式也不相同。
电气控制回路系统是为了控制设备能够安全可靠的运行，并且由能实现某项控制的电器元件组合在一起，来实现对整个电气线路系统的控制，因此就被称为控制回路或二次回路。
它们由电源供电回路、信号回路、自锁及闭锁回路、保护回路以及自动与手动回路组成，组合在一起构成了整个电气控制的回路系统。
电气控制系统还具备自动控制、监视、测量及保护等功能。
二、电气控制线路故障的检修方法目前，电气控制线路故障出现的频率比较高，对于解决电气控制线路故障问题一般采用逻辑分析法、测量法、试验法以及调查分析法。
这几种方法都有各自的优点，电路维修工作人员也会根据自身能力和实际的工作情况，选择适当的检测方法。
（1）逻辑分析法。
首先弄清电路的型号、组成及功能。
例如输入信号是什么、输出信号是什么、什么元器件受令、什么元器件检测、什么元件执行、备部分在什么地方、操作方法有哪些等。
这样可以根据以往的经验，将系统按原理和结构分成几部分，再根据控制元件的型号（如接触器、时间继电器）大概分析其工作原理。
触头是否烧蚀、熔毁：线头是否松动、松脱：线圈是否发热、烧焦：熔体是否熔断，脱扣器是否脱扣：其他电气元件是否烧坏、发热、断线．导线连接螺钉是否松动，电动机的转速是否正常等。

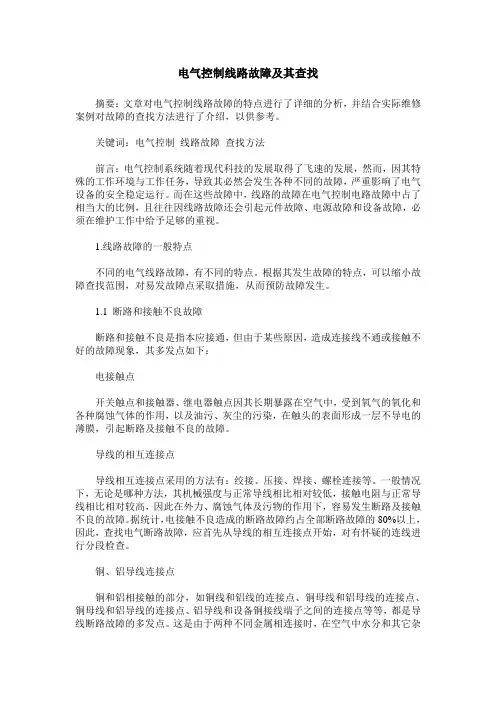

电气控制线路故障及其查找
电气控制线路故障及其查找摘要：文章对电气控制线路故障的特点进行了详细的分析，并结合实际维修案例对故障的查找方法进行了介绍，以供参考。
关键词：电气控制线路故障查找方法前言：电气控制系统随着现代科技的发展取得了飞速的发展，然而，因其特殊的工作环境与工作任务，导致其必然会发生各种不同的故障，严重影响了电气设备的安全稳定运行。
而在这些故障中，线路的故障在电气控制电路故障中占了相当大的比例，且往往因线路故障还会引起元件故障、电源故障和设备故障，必须在维护工作中给予足够的重视。
1.线路故障的一般特点不同的电气线路故障，有不同的特点。
根据其发生故障的特点，可以缩小故障查找范围，对易发故障点采取措施，从而预防故障发生。
1.1 断路和接触不良故障断路和接触不良是指本应接通，但由于某些原因，造成连接线不通或接触不好的故障现象，其多发点如下：电接触点开关触点和接触器、继电器触点因其长期暴露在空气中，受到氧气的氧化和各种腐蚀气体的作用，以及油污、灰尘的污染，在触头的表面形成一层不导电的薄膜，引起断路及接触不良的故障。
导线的相互连接点导线相互连接点采用的方法有：绞接、压接、焊接、螺栓连接等。
一般情况下，无论是哪种方法，其机械强度与正常导线相比相对较低，接触电阻与正常导线相比相对较高，因此在外力、腐蚀气体及污物的作用下，容易发生断路及接触不良的故障。
据统计，电接触不良造成的断路故障约占全部断路故障的80%以上，因此，查找电气断路故障，应首先从导线的相互连接点开始，对有怀疑的连线进行分段检查。
铜、铝导线连接点铜和铝相接触的部分，如铜线和铝线的连接点、铜母线和铝母线的连接点、铜母线和铝导线的连接点、铝导线和设备铜接线端子之间的连接点等等，都是导线断路故障的多发点。
这是由于两种不同金属相连接时，在空气中水分和其它杂质的作用下，产生电化学腐蚀，较活泼金属铝腐蚀加快，造成接触不良。
避免铜和铝相接触的方法是采用铜铝过渡板。
由于铜铝过渡板是一种一端为铜、另一端为铝的金属板，中间部分形成了良好的铜铝合金，接触面较大，且避免了接触面与空气的接触，因此可有效克服铜铝接触不良的现象。
电气控制电路故障的查找和排除方法
电气控制电路故障的查找和排除方法摘要：在电气控制的过程中，经常会出现不同种类的电气故障，这要求我们对电路进行维修、检查以及排除故障。
文章提出了电气设备电路故障的查找方法和步骤，具体的检查技术和对常见故障的处理，通过案例具体问题具体分析，对相应的使用方法进行说明。
关键词：电气电路故障查找和排除方法中图分类号：tn108.7文献标识码： a 文章编号：出现电气故障的现象各种各样。
如：同种故障可能会有不一样的故障想象，不同种类的故障会有一样的故障想象，这类故障具有同一性和多样性，为查找电路故障带来困难。
然而，故障想象是查找电气故障的根本依据，因此对电路故障进行仔细检查和分析，从中找出原因，而对电路故障出现点的查找又有一定的规律可循。
一、对电气设备中的电路故障进行调查当电气控制的电路出现故障时，不可以盲目乱动，在检查维修前对相应的故障发生状况进行仔细的调查。
当寻找电路故障点有困难时，一般可以通过以下步骤进行，第一是望，看清电路的型号、组成和功能。
根据以往的经验对系统安装的原理和结构进行分析，再根据元件的型号分析它的工作原理。
然后对系统故障进行初步检查，其内容包括：系统外观有没有明显的损伤，各部分连线是否正常，控制内部系统的元件是否烧焦，导线是否松落等；第二是问，询问工作人员对故障发生前后电路和设备的运行状况，故障发生时的迹象等，例如有没有响声、火花、冒烟等；事故发生前后有无频繁的起动、正反转、过载等现象。
询问系统的主要功能、故障现象、内部结构、有无故障先兆等，经过询问，得到一些有用信息；第三是闻，听一下电路工作时有没有异常的工作响动，例如振动声、放电声等，用嗅觉器官感觉是否有烧焦的异味。
这对确定电力故障的范围十分有用；第四是听，在电气设备还能勉强运转但又不至于扩大故障的情况下，可以通过启动运行，倾听有无响动，如果有，尽快判断出响动的位置，同时快速关掉电源；第五是摸，在关掉电源后，快速检查线圈，接头等容易发热的部分，看温度是否正常；第六点切，即检查电路。
电气控制系统故障及维修技巧分析
电气控制系统故障及维修技巧分析电气控制系统是现代工业中非常重要的一部分，它负责控制和监测电力系统中的设备和机械。
由于复杂的结构和运行原理，电气控制系统也会出现故障。
本文将分析电气控制系统故障的常见原因，并提供一些维修技巧。
一、电气控制系统故障的常见原因1. 电气元件故障电气控制系统中的元件包括继电器、断路器、开关、传感器等。
这些元件在长时间使用后可能会因为老化或损坏而导致系统故障。
继电器的触点可能会因为闪络而导致接触不良，断路器的触头也可能会因为长时间负载而损坏。
电气线路是电气控制系统中的重要组成部分，它连接各个元件和设备。
线路故障可能是由于接触不良、短路、断路等原因导致的。
因为线路老化导致的接触不良会使信号传输不畅，甚至完全失去连接。
3. 电气控制信号故障电气控制系统通过信号来控制设备的开关、速度、温度等参数。
如果信号传输发生故障，设备可能无法正常运行。
由于传感器损坏导致的误报信号会使系统误以为设备出现故障，从而停止运行。
1. 定期检查和维护定期检查和维护是预防电气控制系统故障的关键。
包括清洁元件、检查线路连接、测量电压电流等。
定期维护可以及时发现潜在故障，减少系统的停机时间。
2. 使用适当的工具和设备在进行维修时，使用适当的工具和设备是非常重要的。
使用合适的万用表、电压表等测试设备；使用绝缘手套、绝缘工具等确保安全。
3. 注意安全在维修过程中，要时刻关注安全。
确保断开电源后才进行维修操作，并使用适当的个人防护装备。
对于高压设备要特别小心，避免触电危险。
4. 充分了解设备原理在进行维修之前，要充分了解设备的原理和工作方式，以便更快速、精准地定位和解决故障。
了解设备的工作原理也可以帮助防止因维修不当而导致的二次故障。
5. 保持维修记录在进行维修时，要及时记录维修的内容、时间、原因以及修复方式。
这些记录可以帮助日后诊断问题和预防类似故障的发生。
6. 寻求专业帮助对于一些复杂的电气控制系统故障，或者需要更高级的维修操作时，可以寻求专业帮助。
电气控制线路故障的检查和分析方法简易版_1
In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编订：XXXXXXXX20XX年XX月XX日电气控制线路故障的检查和分析方法简易版电气控制线路故障的检查和分析方法简易版温馨提示：本安全管理文件应用在平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
文档下载完成后可以直接编辑，请根据自己的需求进行套用。
一个控制线路，它可以简单，也可以复杂。
但是，任何复杂的控制线路总是由一些较简单的环节有机地组合起来的。
每一个环节又是由若干电器元件组成，每个电器元件又由若干零部件组成。
然而，故障往往只是由于某个或某几个电器元件、部件或接线有问题而产生的。
电气控制线路形式多样，复杂程度不一，其故障常常和机械、液压系统交错在一起，难以分辨。
常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法。
一般情况下，调查研究法能帮助我们找出故障现象；而试验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法石缩小故障范围的有效方法；测量法是找出故障点的基本可靠和有效的方法。
1.调查研究法调查研究法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等。
在听电气设备运行声音是否正常而需要通电时，应以不损坏设备和扩大故障范围为前提；在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时，必须在切断电源后进行，以确保人员和设备的安全。
机电设备的电气线路故障分析及检测方法
机电设备的电气线路故障分析及检测方法摘要：要想充分利用现有的技术提高配电系统的运行效率，就必须对其进行综合优化。
配电线路传输中存在的线路故障问题，对电力系统的运行产生了很大的负面影响。
关键词：机电设备；电气线路；故障分析；检测方法前言对于机电设备出现故障情况，一般包含：元件故障、电源故障、线路故障等。
电气线路故障作为机电设备运行期间比较常见的故障，具体包含了：接地故障、断路故障、断路故障以及漏电故障等。
由于线路故障特点存在的差异，需要根据故障产生的特点，缩小查找故障的范围。
1线路常见故障及其产生原因1.1接地故障和原因目前，在配电线路运行过程中，最常见的故障之一就是接地故障，接地故障的发生会对整个线路的运行造成很大的影响，破坏用户设备、变电设备的稳定性。
接地故障发生的主要原因有二：第一，线路过于老化，导致线路中的绝缘体无法发挥作用，当环境比较恶劣时，导线就会受到环境影响，进而出现故障；第二，电路在运行的过程中电容变大，电压小、电流大，导线受到影响，进而产生故障。
1.2短路、断线故障和原因短路和断线是配电线路较为高发的故障，其发生原因众多，主要分为以下五类。
一是很多鸟类会在线路上筑巢，筑巢材料有铁丝铅丝等导电材料，若空气湿度过高或下雨，鸟巢就会受潮，进而引发短路和单相接地，导致跳闸。
二是设备本身的质量问题，例如设备老旧、施工工艺不达标等造成短路故障，施工不当导致线夹松动、导线摆动，变压器内部绝缘破坏，相间短路等。
三是在一些地理条件不佳的地区，线路容易被一些导体、非导体的物品剐蹭，也很容易出现短路的情况。
四是外力破坏，比如挖机挖到地下线缆，超高吊车、挖泥船吊臂碰线等，都可能造成线路断线、缺相等问题。
五是天气恶劣导致的短路，例如大风会导致线路震动，可能引起线路断裂。
1.3过流跳闸和原因配电线路短路，会致使电流负荷变大，引发自动保护装置，进而跳闸。
一般来说导致过流跳闸故障发生的原因主要有四种：第一，电机设备的启动电流过大，在某一段时间内瞬间电流超过开关限定值，从而导致跳闸；第二，当一些大功率器件启动时，例如电炉在启动或使用的过程中，突然有较大的电流产生，就会引起跳闸；第三，线路设备出现故障，比如变压器内部短路，小电阻接地，通常是由于异物碰线等情况造成的短路，进而引发跳闸；第四，由于定值错误而导致保护异常动作，引起过流跳闸。
电气故障检修方法与案例分析
电气故障检修方法与案例分析在实际生产过程中，电气故障出现的范围很广，并且出现的故障是千变万化的、随机的。
排除故障的方法只能根据故障的具体情况而定，没有固定的模式和统一的标准，本文是笔者在维修工作的过程中的总结体会。
一、排除电气故障的根底排除电气故障的根底是指排除电气故障时所具备的必要条件。
要想彻底排除故障，解决实际生产中所出现的问题，就必须要搞清楚故障发生的原因。
1、对维修人员的素质要求作为一名电气维修技术人员应具备以下条件：①专业知识面广。
应基本掌握或了解计算机原理、电子技术、电工原理、自动控制与电力拖动、检测技术、机械传动及机械加工工艺方面的根底知识。
既要懂电、又要懂机。
②勤于学习，善于分析和总结。
电气维修人员要提升自己的逻辑思维能力，要有一个善于分析的头脑。
③有较强的动手能力和实践技能。
电气系统的修理离不开实际操作，维修人员应会动手对所修系统开展操作，查看报警信息，检查、修改参数，调用诊断功能，对设备开展手动和试运行操作；应会使用维修所必需的工具、仪表和仪器。
对维修人员来说，胆大心细，即敢于动手，又细心有条理是非常重要的。
2、必要的技术资料和技术准备①维修资料的完善和整理电气设备维修中的一个常见问题是资料不全，往往只有强电部分的电气原理图或者设备使用说明书。
②关于必要的备件问题对于电气系统的维修，备件是必不可少的，在遇到故障时如无备件可调换或使用，无形中会拖延排除故障的时间和增加维修的难度。
3、了解设备的运动形式和各元器件在设备的具体位置及线路的布局对电气设备开展维修时，首先要弄懂并熟练掌握设备的电气控制原理图，了解设备的工作流程和运动形式，并总结该设备的电气控制特点。
二、故障的检测和排除方法具备了一定的理论根底，掌握了设备的工作原理，但在实际操作时为了有效地开展分析和判断，顺利地找出故障点，还需具备一定的手段，这就是排除故障所需的检测手段及一般方法。
1、故障的检测①电阻法通常是指利用万用表的电阻挡，测量电机、线路、触头等是否符合使用标称值以及是否通断的一种方法，或用兆欧表测量相与相、相与地之间的绝缘电阻等。
电气控制线路故障快速排除技巧与安全通电检查示范文本
电气控制线路故障快速排除技巧与安全通电检查示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月电气控制线路故障快速排除技巧与安全通电检查示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
电气控制线路出现故障是在所难免的事情，因此我们一定要采取科学合理的方式与方法对电气控制线路故障进行排除。
在实际的电气控制线路故障排除工作中不仅仅要掌握电气控制线路常出现的故障，还应该掌握电气控制线路中故障排除的正确步骤，只有这样才能对电气控制线路故障进行快速的排除。
1.调查研究“没有调查就没有发言权”这句话对于电气控制线路故障排除工作是再适合不过的了，在实际的电气控制线路故障排除中首先要进行的步骤就是进行调查研究，对电气控制线路出现的故障进行研究。
一般的方式是通过观察、声音等方式对线路的故障进行大致的判断。
进行调查研究的过程中要对线路中各个电器进行仔细的观察，通过温度、声音、颜色等指标进行大致的判断。
调查研究的主要目的是对找到一个可以的故障点，这样才为进一步的故障排除打下坚定的基础，在实际的调查研究中直接找到相应的故障点的难度较大，几率较低，因此在实际的工作中应该通过调查研究锁定几个故障点，然后在进一步的排查。
2.故障分析故障分析是在调查研究的基础上进行的电气控制线路故障排除步骤。
电气控制线路故障检修法
电气控制线路故障检修法一、构成元件及接线1、控制按钮2、接触器3、热继电器4、直接起动控制5、正反转控制交流接触器控制电动机单方向运行线路接线口诀停、起、线圈、热继串，电源接入两相间，起钮要并动合点，控制电动机正、反转接线接线口诀起钮、线圈有两组，正、反组件分清楚。
正转再串反动断，反转则要反着做这图只是对应口诀，实际应用应互锁，双重互锁，机械互锁。
电气控制线路故障分析1、接触器通电后不吸和的原因和万用表查找方法一、口诀三相交流接触器，通电不合让人急；根据现象查原因，耳听眼观用表计；通电细听无声响，线包无电不用疑；线包两端测电压，无压在外有在里；在内线圈已断路，在外电路有问题；接线松脱熔丝断，按钮触点不开启。
接触器通电后不吸和的原因交流接触器最常见的故障就是按下合闸按钮后，接触器不动作。
此时若细听其线圈根本没有声响（可使用一段绝缘管或棒一端抵在线圈外面，一段贴在耳朵上测听），则说明线圈没通电。
（“通电细听无声响，线包无电不用疑”）。
此时可用电压表测量线圈两端，如有电压并且达到额定值左右，说明线圈内部已断线（包括外引线部分），若无电压，说明外电路有断路故障应顺着线路逐级进行查找，重点放在熔断器、按钮和各连接点处（口诀“线包两端测电压，无压在外有在里”，其中“压”指电压，“外”和“里”指线圈外部电路和内部电路）。
2、接触器通电后不吸和的原因和用验电笔查找方法三相交流接触器，通电不合让人急；根据现象查原因，可以使用验电器；先看线包电压值，三八、二二不同理，三八两端都明亮，是内是外再分析，拆开一端在检验，两端都亮没问题。
一亮一灭线圈断，两灭线路有问题。
在测拆下一线端，或灭或亮好推理。
三八两端都明亮，是内是外再分析，二二电压三表现，都灭火线有问题。
两端都亮零线断，一亮一灭换新的。
3 接触器通电后不吸和方法的原因和用验电笔查找1、查找接触器按下合闸按钮后接触器不动作故障，如现场没有万用表等仪表，也可以使用验电笔进行查找。
电气控制电路故障的查找和排除方法
电气控制电路故障的查找和排除方法摘要：电路功能的变化一定伴随着电路参数的变化而变化，根据电路参数变化来对电路故障进行判断的这一过程，就是电气电路故障的诊断过程。
故障诊断诊断过程要从故障现象为着手点，通过一系列反反复复的测试，对故障进行分析与判断，从而逐步地找出故障。
电气电路故障的诊断技术就是以电气电路科技节点或者端口直接测量出来的信息为根据，从而对系统所出的状态进行系统地推断，来确定元件部分并预测故障的发生，从而来判断电气设备的优劣，并给予一些必要的维修提示。
针对于电气电路故障的诊断方法一般从两方面进行研究与分析，这两方面分别是模拟电路故障诊断以及数字电路故障诊断。
关键词：电气控制；电路故障；查找；排除方法前言：电路故障一般就是短路与断路还有正负极极性接反的问题，电路故障的存在会影响电路的正常工作，造成器件的损坏，严重的情况下对学员会造成一定的伤害。
在具体的工作车间的电路的故障还是比较难检查的，因为，所有的电路都是包裹在厚厚的操作机器中，要想找到电路故障的根源，还得对操作机器进行一定的清理，但有的机器是不能动的，所以就要在带有机器的情况下进行暗箱检察。
在检查与排除时，首先要对电路中容易出现的问题有所了解，并且要十分清楚每一种电路所表现的明显现象，这样才能让电路故障检查与排除的工作顺利进行。
1电气电路常见的故障分析电气电路故障较为繁多，原因复杂，一般表现为稳定压为电压输出或者不能调整电压等。
放大电路缺少信号和波形，或者放大电路有输入信号但无输出波形。
故障的发生是电气电路运行中不可避免的一个工作状况，故障产生的原因较多，有些故障是多种因素相互作用形成的。
如设计错误引发的故障，晶体管的选择和电源配合不当等。
有些故障是各种信号干扰引起的，如接地处理不当、直流电源滤波不佳或者是感应干扰等。
电气电路故障的检测方法可以建立电路结构模型，测量电路的输出等信息，分析器件中的参数值，找到故障。
如 AMARAL 等在检测串联等效电阻的故障时对电流的输出和输入值进行分析，确定故障的原因。
电气线路常见故障及检修技巧
电气线路常见故障及检修技巧本文针对电气线路的短路和虚连故障的生产原因与检测技巧进行探讨，通过本文的阐述使我们充分认识电气线路故障发生的一般原因及所能够带来的严重后果，尽可能的避免线路故障的发生。
线路绝缘损坏的原因有多种原因可能导致线路绝缘损坏。
如雷击等过电压的作用可使绝缘击穿而受到破坏；线路使用过久，绝缘将因老化而失去原有的电气性能和机械性能；长时间过热；化学物质的腐蚀；机械损伤和磨损；受潮发霉；恶劣的自然条件；小动物或昆虫的啮咬以及操作人员不慎损伤均可能使绝缘遭到破坏。
1、短路故障的产生原因短路故障往往由于维护管理不良、长年失修、操作不当或设备本身质量问题造成。
如：电气线路绝缘因受潮、锐物刺伤、磨损、老化等因素而损坏；接线柱污垢较多而造成柱间放电导通；接线柱松弛(特别是在有频繁振动的场所)导致两柱接线偶尔接触而导通；或连结处因松动造成接触电阻增大而过热，产生火花引起相间短路；金属物掉落导致相间连结等等。
这些原因都可造成相间接触或放电接触而短路。
1.1短路故障的检修技巧检查短路故障时，首先应断开线路电源，用万用表的电阻挡在线路两端点进行测量，如果测出的数值为零，则该两个端点之间的线路存在短路点。
检查前应了解被测线路的正常阻值，被测残路中存在较大容量的电容时，应断开电容后进行测量，被测线路若为多路并联时，应用“逐个排除法”找出线路中的短路支路，再从该支路中查找短路点。
当出现电路似通非通时，可用兆欧表进行测量，若有短路，兆欧表指示为零。
各种电子线路不要用兆欧表进行测量，以免损坏电子元件。
有时线路出现烧断熔丝现象，却测量不出短路点，重新安装上保险丝后，线路恢复正常。
1.2灯泡法灯泡法是根据灯泡是否正常发光查找故障的一种简易方法，此法适合于220V照明电路，检查步骤如下：(1)在熔断器RD1熔丝两端并接一灯泡，接通电源后灯明亮，说明短路点在L1相。
(2)切除RD4，接好熔丝RD1，在RD4两端并接上灯泡，如果灯明亮，说明短路点在RD4控制支路。
电气控制系统故障分析诊断及维修技巧
电气控制系统故障分析诊断及维修技巧摘要：随着电子信息技术以及机械技术的不断发展，自动化设备被用到了各行各业中，在提高传统生产线的生产效率的同时，压缩的生产成本保证了质量，推动了整个社会生产力的发展。
但若电器控制系统存在一些故障或自身调配不良的话，可能会影响到自动化生产设备的正常运转，无法保证产品的质量和生产的效率。
我国电气控制系统的研发时间起步相对较晚，因此很多企业的电机控制系统中可能还存在着一些不足之处，本文主要结合本人的工作经历对电气控制系统的故障分析及诊断进行简单的探讨。
关键词：电气控制系统；故障维修；诊断分析一、电气控制系统尤其对于一些机械类的生产企业的生产车间来说，整个生产流水线基本上都是靠电气系统所控制的自动化生产线完成，技术人员只是负责调控生产线的工作状态，并及时检查生产过程中的质量瑕疵，通过编程的优化解决在流水化生产线中遇到的各种问题。
对于电气控制系统维护工程师来说，要能充分了解控制系统中常见的一些故障问题，比如说设备的线路短路，接触不良或机械传动定位不良等故障，并能结合故障的具体原因落实相对的处理措施。
电气控制系统就是特定的回路实现对特定设备的一个控制，随着科技不断的发展，电气控制化系统也从传统的纯机械原理变为了智能化反馈优化。
由原本的纯人工机械控制改为了智能优化控制，能够根据终端感应器所探测到的相关设备信息进行自动编程优化，节约了人工同时强化了对于质量的控制。
同时随着集成化技术的不断发展，现阶段的电气控制系统体积变得越来越小，稳定性也越来越高，而且控制的效果也越来越优异，同时也更加的节能环保，因此整体的发展前景还是比较可观的。
二、电气控制系统常见的故障导致电机系统出现故障的原因有设备自身的原因以及后期使用过程中的原因，常见的故障类型有短路，负载过高，电源缺相，熔断器烧坏等类型。
1、指令传达不良电气控制系统指令传达不良是常见的一种故障类型之一，也就是终端设备无法根据中控系统所发出的命令进行相应的生产操作，具体的原因可能是在控制端的命令编辑错误；信号传输系统出现了问题；设备终端不能有效启动；线路连接不良；或终端设备未通电等各种原因。
电气控制系统故障分析诊断及维修技巧
电气控制系统故障分析诊断及维修技巧一、电气控制系统故障分析诊断技巧1.故障信息收集：在进行故障分析诊断时，首先需要收集相关的故障信息，包括故障现象、发生时间、故障频率、环境条件等，以方便后续的分析和判断。
2.故障现象描述：对故障现象进行详细的描述，包括故障发生的位置、时间、起因等，能够帮助故障诊断人员准确判断故障的原因。
3.故障分析思路：根据故障现象和收集的信息，制定合理的故障分析思路，明确故障的可能原因，逐一排查和验证。
4.故障排除：根据故障分析思路，逐一排除可能的故障点，通过检测、测量和实验验证等方式，确定故障点和故障原因。
5.故障记录和总结：在故障排除过程中，要及时记录每一步的操作和结果，包括故障点的发现、故障原因的确认和解决方案的实施等，以便于后续的故障分析和总结。
二、电气控制系统维修技巧1.维修工具准备：在进行电气控制系统维修前，要准备好相关的维修工具和设备，包括万用表、电压表、信号发生器等，以方便故障的检测和维修。
2.维修环境整理：在进行电气控制系统维修时，要确保维修环境整齐、干净，并保持适宜的温湿度，以确保维修工作的顺利进行。
3.维修前的安全措施：在进行电气控制系统维修前，要确保断电状态下进行维修，并采取相应的安全措施，如佩戴绝缘手套、绝缘靴等，以防止触电事故的发生。
4.维修步骤规范：在进行电气控制系统维修时，要按照规范的维修步骤进行操作，确保操作的准确性和安全性，如先测量电压、电流，然后检查电路连接是否正常等。
5.维修后的验证测试：在完成电气控制系统维修后，要进行必要的验证测试，以确认故障已经彻底排除，如重新通电测试、功能测试等。
三、电气控制系统故障维修案例故障现象：风机电气控制系统中的风机无法启动。
故障分析：根据故障现象和收集的信息，可能的故障原因有：供电故障、电机故障、控制器故障等。
故障排除：首先检查供电情况，确认供电正常；然后测量电机的绝缘电阻，发现电机绝缘正常；最后检查控制器的输出信号，通过调整控制器参数解决故障。
电气控制系统的故障分析与诊断
电气控制系统的故障分析与诊断摘要：自第二次工业革命完成后，电力成为人们日常生产生活中必不可少的二次能源，随着计算机技术以及电力技术的发展，如何使得电力的供给更加智能化成为了人们关注的热点，电气自动化技术也由此而生。
相较于传统技术，电气自动化控制系统具有效率高、误差小、准确率高等突出优点；关键词：电气控制系统;故障分析;诊断;引言电气控制系统的故障中，常见的包括电流冲击导致的故障、载荷信息导致的故障、设施损耗导致的故障等，针对各类故障的专业化处理过程中，要根据所有的管理方法、管理方案以及管理成果，对生成的信息进行处理和研究，从而让所有的管理工作质量得到全面性的升级，基于此才可以充分完成电气控制系统的故障诊断与维护工作。
1电气控制系统在实际中的应用在我国电力控制系统的发展过程中，电气控制系统发挥着重要的作用。
电气自动化控制系统也朝着以智能技术为依托的电气自动化方向发展。
建筑电气控制系统自动化，属于新时代科技含量较高的技术类型，因此在日常生活中的应用也相当广泛。
随着我国经济发展转向快车道，电力系统方面的研究成果不断涌现，许多领域也逐渐应用到这一系统。
电气控制系统是电气控制系统在实际中广泛应用。
在不断发展的过程中，电气系统得到越来越多的重视，需要注重和提高其施工与维护的科学程度，采取一定的有效措施，提高系统运行的正确性和可靠性，降低运行故障发生的概率。
由于外界因素的不断干扰，电气系统的维修复杂程度远比想象中要高，这就要求相关技术人员及时发现故障，运用各种方法来解决。
确定好问题出现的原因以及位置后采取相应的措施，确保整个电气控制系统的有效性以及可运行性。
2电气控制系统常见故障在整个电气控制系统当中，根据故障发生的大小会产生不同情况的后果，如果是因为电气系统自身的设备故障所引发的，可能会因为检查质量或是安装质量等多方面因素，其中主要产生的故障有短路、电源缺相以及过电流故障等问题。
不管是哪一项出现问题，都可能对整体运作产生影响。
电气设备控制线路故障诊断及维修
电气设备控制线路故障诊断及维修摘要：在我国，电气设备的质量高低直接决定着整个电力系统能否正常运营，是国家发展倚重的重要棋子。
本文针对电气设备控制线路的故障进行分析，并提出了几种故障诊断和维修方法，为电气设备控制线路的故障诊断和维修提供资料参考。
关键词：电气设备；故障诊断；维修1 电气设备控制线路概述电气设备控制线路是指在整个电气设备运转过程中的回路总称，是满足电气设备运行的基本条件，有时在业内也被称之为二次回路。
从整体上来看，电气设备控制线路的设计具有科学的标准与严格的控制要求，针对不同类型的设备与运行要求，电气设备控制线路的设计流程与思路也不尽相同。
就现阶段电气设备控制线路的设计情况来看，大多数情况下会选择多个电器元件组合模式来构成电气设备控制电路，该电路的信号回路、闭锁自锁以及电源供给、回路保障都属于完备、高效的状态，能够满足电气设备的控制标准与内容安排。
在多个回路的综合影响下，可以实现对设备的合理化保护，确保保护与监视的功能，同时也有助于改善电气设备控制线路系统构造，满足自动化控制的功能要求。
2 对电气设备控制线路进行诊断和维修的重要性在电力电气系统运行的过程中，非常容易受到外界因素的影响，所以为了保障其正常的运行那么电力企业对于电力电气设备控制线路的日常管理和维护，一定要重视起来，安排专门的相关工作人员对于电力电气控制线路进行实时的监测和系统的监控，从而对于一些出现的问题进行及时的处理排除一些不利影响的因素，对于一些电气设备控制线路的运行，一定要保证其有效更安全稳定可靠的运行。
目前在我国市场上很多的电力企业对于电气设备控制线路管理和维护方面，并没有充分的意识到管理维护的重要性，没有将其维护管理工作落到实处，对于一些在电气设备控制线路中的小的故障，工作人员没有把这些小的故障当作大问题，从来没有进行及时的维修排查，而是还有一种侥幸的心理，觉得小的故障没关系，并不会造成非常严重的负面影响，但是工作人员并没有了解到一旦故障影响到了电力电气系统的运行那么所造成的损失将是不可想象的，同时，相关的管理人员对于电力电气系统的运行情况也没有进行实时的监控，这会在一定程度上使得其电气设备控制线路在运行的过程中出现了一些异常情况得不到及时的解决，一旦出现了一些安全事故，那么给企业造成的经济损失也是非常严重的。
电气控制系统故障分析诊断及维修技巧
电气控制系统故障分析诊断及维修技巧
摘要: 电气控制系统在运行的过程中如果拥有一定的安全性以及可靠性，就能够保证电气工程性能的稳定，同时还能在一定程度上提升电气控制系统的使用价值。
但是在实际的使用过程中，电子系统在仍然会出现故障，这对于电气控制...
电气控制系统在运行的过程中如果拥有一定的安全性以及可靠性，就能够保证电气工程性能的稳定，同时还能在一定程度上提升电气控制系统的使用价值。
但是在实际的使用过程中，电子系统在仍然会出现故障，这对于电气控制系统的使用和发展而言有着明显的负面影响。
而在这其中，短路、接触不良等作为电气控制系统主要的故障方式，虽然这些故障都能够通过相应维修处理方式进行问题的处理，但是在实际的使用中在维修方面依旧缺乏足够的效果。
因此，为了做好电气控制系统故障维修的工作，对电气控制系统的故障进行分析诊断具备着十分重要的意义。
1.电气控制系统故障分析和诊断
1.1 电气设备控制故障分析
通常情况下，线路电路存在接触不良的问题是电气控制系统在正常使用的过程中存在的主要问题，是当中发生问题频率最高的一个问题。
当线路出现接触不良的问题之后，就会导致整个控制系统控制指令的失效，会对电气设备的正常使用造成严重的阻碍。
比如电源以及开关接触效果不好，导线之间的连接不合理等，这些问题的出现都会导致电气控制系统短路，并且还会因为基础不良的问题而导致发生概率的进一步增加。
之所以会出现这方面的问。
谈电气控制系统故障诊断与维修.docx
谈电气控制系统故障诊断与维修1电气控制系统的常见故障和诊断方法1．1电气控制系统常见的故障及危害电气控制系统发展到今天已经是比较成熟了，但还是会时不时出现一些故障。
接触不良是电气控制系统故障中最常见的一种情况，出现这种情况的原因一般是因为开关和电源本身接触不良，或者是铜线之间接触不良使设备出现短路的情况，它会使电气控制系统不接收指令或无法达到指定的效果，从而导致电气自动化控制的系统出现故障，影响电气自动化控制系统的正常运行，大大的降低了系统的可靠性。
第二种就是故障短路，发生这种故障时，短路导致设备线路的温度很高，会出现烧毁效率的事故，严重的甚至会引发火灾，这极大的缩短了电气设备使用寿命，也提高了相关的成本，造成了一些不必要的成本浪费。
再一种情况就是电源缺相，熔断器出现电源缺相的情况一般是在电气控制系统中使用异步发电机的时候，这种情况会使线路中的电流快速增大，增大到比额定电流还要大，然后会导致发电气烧毁，这种情况极大的影响了电气控制系统的安全性和可靠性。
1．2电气控制系统故障诊断方法对于电气自动化控制系统的故障诊断，不同的故障有不同的诊断方法，大致可以分为三类:第一种方法是直接观察法，这种方法是借助人的感官进行诊断和检查，这是最节省成本的一种诊断方法，这时候可以通过观察设备是否发光，是否出现奇怪的声音或者气味的方法进行确认。
但是也存在着很多问题，比如说诊断失误或者是误诊的问题。
直接观察法要求检查人员要有一定的专业知识和专业经验，可以通过感官器官对设备进行精确的检查，准确的判断出设备存在的问题，所以说并不是所有人都可以进行直接观察法;第二种方法是电阻检测法，当电源出现问题的时候比较合适使用电阻检测法，可以用万用表进行电阻检测，但前提是不可以给电气控制系统通电，通电检测会出现不准的情况，如果出现了漏电或者是短路，利用万用表就可以很明显的发现电阻的变化规律。
当然，在电气元件发生故障时，同样也可以使用万用表来检测设备;第三种方法是电压检测法，如果电力设备正常运行时电压是稳定的，那么在发生故障的时候电压就会出现逐渐变大或者逐渐变小的情况，通过这种检测方法可以很明显的发现电气设备的故障出现在什么地方，判断供电系统是否运行正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气控制线路故障的检查和分析方法参考文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
电气控制线路故障的检查和分析方法参
考文本
使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一个控制线路，它可以简单，也可以复杂。
但是，任
何复杂的控制线路总是由一些较简单的环节有机地组合起
来的。
每一个环节又是由若干电器元件组成，每个电器元
件又由若干零部件组成。
然而，故障往往只是由于某个或
某几个电器元件、部件或接线有问题而产生的。
电气控制线路形式多样，复杂程度不一，其故障常常
和机械、液压系统交错在一起，难以分辨。
常用的电气控
制线路故障的检查和分析方法有：调查研究法、试验法、
逻辑分析法和测量法。
一般情况下，调查研究法能帮助我
们找出故障现象；而试验法不仅能找出故障现象，而且还
能找到故障部位或故障回路；逻辑分析法石缩小故障范围
的有效方法；测量法是找出故障点的基本可靠和有效的方法。
1.调查研究法
调查研究法主要是通过询问设备操作员，看有无由于故障引起明显的外观征兆；听设备电器元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等。
在听电气设备运行声音是否正常而需要通电时，应以不损坏设备和扩大故障范围为前提；在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时，必须在切断电源后进行，以确保人员和设备的安全。
2.试验法
试验法是在不损伤电气和机械设备条件下，可通电进行试验的一种方法。
通电试验一般可先进行点动试验各控制环节的的动作程序，若发现某一电器动作不符合要求，
则说明故障范围在与此电器有关的电路中；然后在这部分故障电路中进行检查，便可找出故障点。
在采用试验法检查时，可以采用暂时切除部分电路（如主电路）的试验方法来检查各控制环节的动作是否正常。
但必须注意不要随意用外力使接触器或继电器动作，以防引起事故发生。
3.逻辑分析法
逻辑分析法是一种以准为前提，以快为目的的检查方法。
它是根据电气控制线路工作原理，控制环节的动作程序以及它们之间的联系，结合故障现象作具体分析，迅速地缩小检查范围，然后判断出故障的所在。
在采用逻辑分析法检查是，应根据原理图，对故障现象作具体分析，在划出可疑范围后，再借鉴试验法对故障回路有关的其他控制环节进行控制，就可排除公共支路部分的故障，使貌似复杂的问题变的条理清晰，从而提高维
修的针对性，可以收到准而快的效果。
4.测量法
测量法是利用校验灯、试电笔、万用表、蜂鸣器、示波器等对线路进行带电和断电测量，是找出故障点的有效方法。
在利用万用表欧姆档和蜂鸣器检测电器元件及线路是否断路或短路时，必须切断电源；否则将会烧毁万用表和蜂鸣器。
同时，在测量时要特别注意是否有并联支路或其它回路对所测量线路的影响，以防产生误判断。
在采用可控整流供电的电动机调速控制线路中，利用示波器来观察触发电路的脉冲波形和可控整流的输出波形，就能很快地判断线路的故障所在。
总之，电气控制线路的故障不是千篇一律的，即便是同一种故障现象，发生的部位也并不一定相同。
因此，我们在检查和分析故障时，不只是用一种方法就能找出故障
点，而往往需要几种方法联合起来，同时进行才能迅速找出故障点。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
