白车身冲压件设计
白车身设计规范

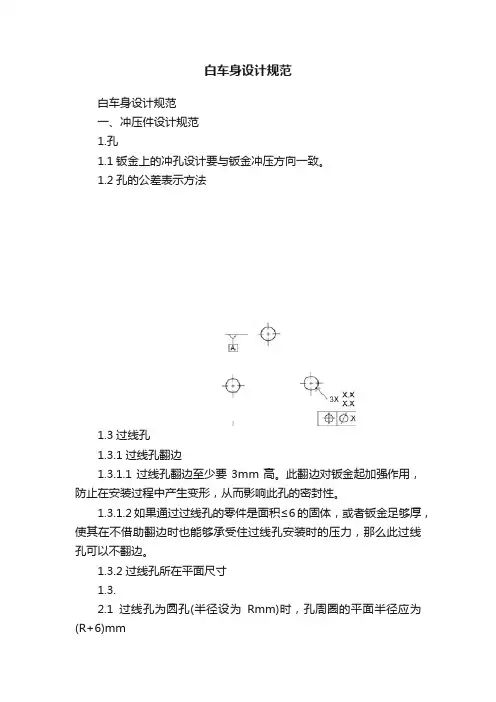

白车身设计规范白车身设计规范一、冲压件设计规范1.孔1.1钣金上的冲孔设计要与钣金冲压方向一致。
1.2孔的公差表示方法1.3过线孔1.3.1过线孔翻边1.3.1.1过线孔翻边至少要3mm高。
此翻边对钣金起加强作用,防止在安装过程中产生变形,从而影响此孔的密封性。
1.3.1.2如果通过过线孔的零件是面积≤6的固体,或者钣金足够厚,使其在不借助翻边时也能够承受住过线孔安装时的压力,那么此过线孔可以不翻边。
1.3.2过线孔所在平面尺寸1.3.2.1过线孔为圆孔(半径设为Rmm)时,孔周圈的平面半径应为(R+6)mm1.3.2.2过线孔为方孔时,孔周边的平面尺寸应比孔各边尺寸大6mm。
1.4法兰孔1.4.11.5排水孔1.5.1排水孔设计在车身内部空腔的最低处,其直径一般为6.5mm。
1.5.2对于车身内部加固的防撞梁,应同样在其空腔的最低处布置排水孔。
1.5.3在车身结构件的空腔及凹陷处必须布置排水孔。
1.6空调管路过孔1.8管道贯通孔2.圆角3.边3.1密封边3.1.1行李箱下端3.1.1.1.为了使水排出止口,如图所示需要留出3.0mm的间隙。
3.1.1.2安装用止口应该具备恒定的高度和厚度(用于弯角的凸缘除外)。
3.1.1.3车门开口周围的止口厚度变化,包括制造变差的范围通常在1.8mm至6.0mm之间。
厚度的极端值会产生较高的插入作用力和密封条稳定性等问题。
3.1.1.4止口厚度的变化在任何位置不得超过一个金属板的厚度。
如果可能,仅可以使垂直的止口产生厚度变化,绝对不要使弯角半径产生厚度变化。
止口厚度的阶段变化会使密封条托架中的水渗漏。
3.1.1.5应该避免带有焊点的止口出现燃油和其它润滑油,这些物质会降低稳定性。
3.1.1.6止口结构类型及其优缺点3.1.2行李箱上端为了防止水从密封条止口泄漏并且进入行李舱,可按下面结构进行设计:3.1.2.1支架内的胶黏料或可发泡的热熔胶需符合漏水防止设计手册。
汽车白车身结构设计规范

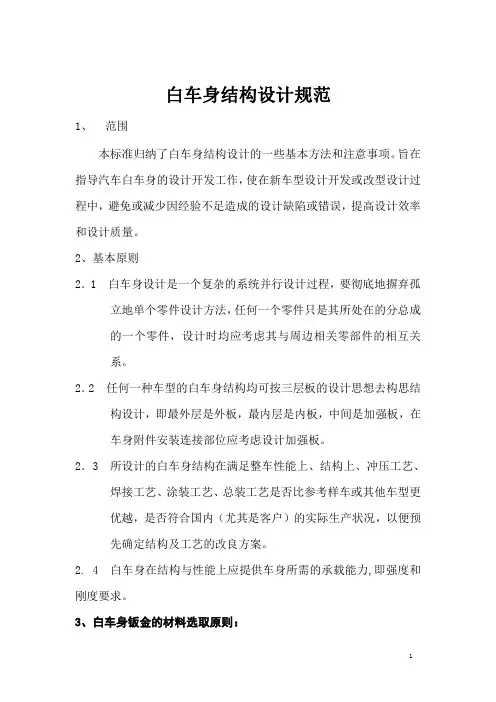

白车身结构设计规范1、范围本标准归纳了白车身结构设计的一些基本方法和注意事项。
旨在指导汽车白车身的设计开发工作,使在新车型设计开发或改型设计过程中,避免或减少因经验不足造成的设计缺陷或错误,提高设计效率和设计质量。
2、基本原则2.1白车身设计是一个复杂的系统并行设计过程,要彻底地摒弃孤立地单个零件设计方法,任何一个零件只是其所处在的分总成的一个零件,设计时均应考虑其与周边相关零部件的相互关系。
2.2任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计,即最外层是外板,最内层是内板,中间是加强板,在车身附件安装连接部位应考虑设计加强板。
2.3所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越,是否符合国内(尤其是客户)的实际生产状况,以便预先确定结构及工艺的改良方案。
2.4白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
3、白车身钣金的材料选取原则:3.1汽车覆盖件所用材料一般是冷轧钢板。
3.2按国家标准选取钣金材料3.3钣金按表面质量分有I,II两级:I级质量最好,适用于外板;II 级次之,适用于内板与加强板3.4钣金按冲压拉延等级分有P,S,Z,F,HF,ZF六级:P:普通拉深级,适用于拉延深度浅的零件;S:深拉深级,适用于拉延深度一般的零件;Z:最深拉深级,适用于拉延深度较深的零件;F:复杂拉深级,适用于结构复杂且拉延深度较深的零件;HF:很复杂拉深级,适用于结构较复杂且拉延深度较深的零件;ZF:最复杂拉深级,适用于结构非常复杂且拉延深度较深的零件;3.5钣金按强度等级分有:普通强度,高强度,超高强度;3.6按宝钢标准选取钣金材料3.6.1钢板及钢带按用途分:牌号用途DC01(St12)一般用(水箱外壳,制桶等)DC03(St13)冲压用(汽车门、窗、白车身件等)DC04(St14、St15)深冲用(汽车门、窗、白车身件等)DC05(BSC2)特深冲用(汽车门、窗、白车身件等)DC06(St16、St14-T、BSC3)超深冲用(汽车门、窗、白车身件等)3.6.2钢板及钢带按表面质量分:级别代号较高级的精整表面FB(O3)高级的精整表面FC(O4)超高级的精整表面FD(O5)3.6.3钢板及钢带按表面结构分:表面结构代号麻面D光亮表面B3.6.4使用部位及选用牌号标记使用部位牌号标记备注1外覆盖件DC04-XX-FD Q/BQB403—2003DC04-XX-FB Q/BQB403—2003 2内板大件(复杂、深)3内板大件(一般)DC03-XX-FB Q/BQB403—20034其它结构件DC03-XX-FB Q/BQB403—20033.6.5牌号标记说明Q/BQB403——2003材料厚度企业标准号此牌号为冷连轧、深冲用、高级精表面质量的低碳汽车用钢板。
白车身公差设计
制定模、夹、检具公差及验收标准
模具设计 制造 冲压
夹具设计 制造 焊装
检具设计 制造
检查
检查
车身公差分配
分配公差的方法 – 从总成向单件分解 (1)概率法 适用于指定单件或总成的公差 公差 = ( A part ) ^2 + ( B part )^2 + ( C part )^2 与实际情况相吻合
白车身公差设计
车身公差分配
原则 根据产品外观质量和功能的要求,考虑工艺、成本和制造 能力,合理地给零部件分配公差。
车身公差分配
不给定公差或公差分配不合理则会产生的结果 如果仪表台零部件图不指定公差: 零件能装到一起吗? 仪表板与CCB的装配孔不符合要求 CCB与安装支架装配孔不符合要求 仪表板不符合要求 导致的结果:仪表台设计无法满足装配的要求
车身公差分配
(2) 极限法 用概率法难以满足要求时 用于要求极为严格的情况
公差 = ( A part ) + ( B part ) + ( C part )
计算公差实例
极限 外观 公差 A零件的公差 A零件的 公差 ±0.35 ±0.23 ±1.0 ±0.5 ±0.33 ±1.5 ±0.75 ±0.5 ±0.5 ±0.33 ±0.23 B零件的公差 C零件的 公差 ±0.35 ±0.23 ±0.5 ±0.33 ±0.75 ±0.5 B零件的公差 A零件的 公差 ±0.5 ±0.4 ±0.7 ±0.58 ±1.06 ±0.86 ±0.86 ±0.58 ±0.4 概率 A零件的公差 B零件的 公差 B零件的公差 C零件的 公差 ±0.5 ±0.4 ±0.7 ±0.58 ±1.06 ±0.86
六、制定孔的公差
若需要设定圆径公差,就采用如下圆径公差 深度的公差 若在图纸上标定,对相应零件已设定深度的话,不用再设 定深度
汽车车身冲压件知识及图谱
一.车身外覆盖冲压件
• 四门、两盖、翼子板左右、侧围左右、 顶盖
• (外板11个、内板6个件)对称件6个, 非对称5个。8个活装件,3个焊装件
• 油箱盖总成也是活装件,而且是具有A级 曲面的外板
整体侧围(左、右)
翼子板(左、右两件)
机盖外板
பைடு நூலகம்
机盖内板
行李箱外板
行李箱内板
加强梁
轮罩内外板
轮罩内外板
前围总成
前悬挂总成
前悬挂总成
油箱盖总成
四。覆盖件的分组——总成
白车身
发动机舱总成 发动机罩总成 侧围总成(2个) 车门总成(4个) 后围总成 后背门总成 地板总成 顶盖横梁总成
两厢车白车身焊接分级明细表
发动机舱总成
左后门总成
地板总成
左侧围总成
后背门焊接总成&发动机罩总成
七。制件的检测
• —精度检查基准书
奥迪特检测方法
制件的测量方法
• 检具的应用 • 三坐标测量 • 测量精度分析
八。覆盖件的图纸表示
• 效果图 • 车身线图 • 车身坐标系 • 总成图 • 产品图
五。制件曲面的形成
• 制件为什么千奇百怪
车身意匠面——A级曲面
• 特点——在人的感官下无缺陷 • 曲面要求——保凸性与光顺性
车身外观棱线
• 装饰性 • 特征线 • 强化制件表面
分块线与间隙
• 制件分界 • 功能性间隙——运动空间需要 • 工艺性间隙——制造工艺需要
翻边——
功能性曲面
外观性翻边 加强性翻边 操作工艺性翻边
• 搭接面 • 功能台 • 加强筋 • 过渡曲面
精度要求 高
解放卡车车身冲焊一体化工艺设计
车
adequately.The integration of stamping and welding process is new body manufacturing concept,an important part of simultaneous
身
engineering in automobile vehicle development.By combining application case of J6,the text elaborates method and significance of
及
integration from product location system, the precision of specification and verification method of screw body.
零
Key words:bodywork;integration of stamping and welding process;locating datum;dimension chain;screw body
关键词:白车身;冲焊一体;定位基准;尺寸链;螺钉车
中号:10 01-2303(2010)05-0090-05
专
Integration design of stamping and welding process in Jiefang bodywork
装夹具的定位孔,四个定位基准面也是模具、冲压
地考虑的是造型、结构、强度等指标,对于产品尺寸
件检具和焊装夹具共同的支撑基准和夹紧点。这样
偏差的要求只以技术条件的形式给出驾驶室总成
产品设计和工艺设计达到了一致,有效地提高产品
的偏差要求,而车身零件的图纸都是按照整车坐标
汽车白车身设计规范
汽车白车身设计规范1. 范围本标准归纳了[BIW]白车身结构设计的一些基本方法和注意事项。
本标准适用于长春宇创公司白车身结构设计及检查。
2. 基本原则2.1白车身设计是一个复杂的系统并行设计过程,要彻底地摒弃孤立地单个零件设计方法,任何一个零件只是其所处在的分总成的一个零件,设计时均应考虑其与周边相关零部件的相互关系。
评注:周边造型匹配[面差、分缝影响外观];周边安装匹配[焊接装配、安装件的连接、安装空间]2.2任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计,即最外层是外板,最内层是内板,中间是加强板,在车身附件安装连接部位应考虑设计加强板。
评注:结构的强度、刚度与横截面积有关系,与周边的展开的周长也有关系,“红旗3”轿车的一个宣传点就是其前防撞横梁为六边型。
2.3所设计的白车身结构在满足整车性能上、结构上、四大工艺[冲压工艺、焊接工艺、涂装工艺、总装工艺]是否比参考样车或其他车型更优越,是否符合国内(尤其是客户)的实际生产状况,以便预先确定结构及工艺的改良方案。
2.4白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
3. 冲压工艺要求3.1在设计钣金件时,对于影响拉延成型的圆角要尽可能放大,原则上内角R>5,以利于拉延成型;对于折弯成型的圆角可以适当放小,原则上 R- 3即可,以减小折弯后的回弹。
1)板件最小弯曲半径最小弯曲半径见下表:h 》R+2t 。
见上表。
R 中心的距离L 不得过小,其值L >2t 。
见上表。
5)凸部的弯曲 避免如a 图情形的弯曲,使弯曲线让开阶梯线如图r >2t n=r m >2t k >1.5t L b ,或设计切口如c 、d 。
>t+R+k/2 孔径如)最大倾斜角度96罚6<d^l2e <10°D>12BWlh 2) 弯曲的直边高度不宜过小,其值 3) 弯曲边冲孔时,孔边到弯曲半径4) 圆角弯曲处预留切口。
浅谈白车身冲压件设计
浅谈白车身冲压件设计
杨世杰
【期刊名称】《科学与财富》
【年(卷),期】2011(000)005
【摘要】白车身是展现汽车设计风格的基体,是其它零部件的安装载体,同时决定汽车被动安全性,是汽车的重要总成,本文主要介绍轿车的白车身冲压件设计.
【总页数】2页(P450-451)
【作者】杨世杰
【作者单位】浙江豪情汽车制造有限公司,临海317000
【正文语种】中文
【相关文献】
1.卡车白车身冲压件运输器具设计
2.浅谈汽车白车身设计开发中的制造需求
3.浅谈白车身焊装夹具设计要点分析
4.浅谈汽车白车身设计开发中的制造需求
5.浅谈白车身防错设计方法
因版权原因,仅展示原文概要,查看原文内容请购买。
浅谈白车身冲压件设计
浅谈白车身冲压件设计作者:杨世杰来源:《科学与财富》2011年第05期[摘要] 白车身是展现汽车设计风格的基体,是其它零部件的安装载体,同时决定汽车被动安全性,是汽车的重要总成,本文主要介绍轿车的白车身冲压件设计。
[关键词] 白车身冲压件设计1、白车身及其冲压件特点白车身是焊装之后、涂装之前的车身,它由冲压件焊接装配而成。
车身冲压件比普通冲压件有更严格的要求,主要体现在质量、外观和重量三个方面。
质量:车身是保护乘员的载体,车身冲压件是车身的基本组成单元,因此必须满足汽车行业TS16949质量体系的要求,系统地管理全过程的质量。
外观:轿车外覆盖件是顾客评价汽车的第一印象,因此要求曲面平滑流畅,造型美观。
重量:汽车是大批量生产的交通工具,合理地减轻设计重量能节约大量钢板,还能减少汽车燃料消耗,因此有必要对车身冲压件进行轻量化设计。
2、零件材料选择钢材是汽车上应用最广泛的材料,它塑性良好,易于加工和回收,适合冷冲压加工和大批量生产,是制造白车身的首选材料。
[1]材料的选用原则有使用性、工艺性和经济性三个要求。
使用性要求材料能满足安全法规要求,并且在产品寿命内不发生各种失效;工艺性要求材料适合加工,它能减少生产浪费和预防产品质量缺陷;经济性要求材料成本和加工成本较低,成本是企业发展中必须考虑的问题,成本的优势往往会带来企业竞争优势。
车身钢板分为冷连轧低碳钢板、烘烤硬化钢、表面处理钢板和双相高强度钢等系列,各个系列钢板有其不同特点,设计时应按上述三个原则选用车身材料。
冷连轧低碳钢板成型性好,且价格较低,常用于非受力零件和侧围外板;烘烤硬化钢冷冲压时屈服点较低,经过烘烤后提高材料屈服点,具有较好的抗凹陷性,常用于车门外板和机盖外板;双相高强度钢屈强比低,碰撞性能良好,常用于汽车防撞结构和加强件等受力零件,在增加强度的同时还能减重,在车身轻量化工程中应用前景广阔。
3、自上而下的分解设计白车身又叫白车身总成,它包含多个下级总成,根据设计等级把下级总成依次分为二级和三级总成等,最小的设计单位是零件。
白车身冲压件设计工艺标准(与产品交流)
说明:尖角的出现都会对拉延产生不良映像,所以在不影响装配的情况下,将 产品出现尖角的地方尽量以斜面或者大的圆角代替。
修改前
A13-8404301/2 PANEL QTR OTR
拉延类
修改后
说明:此处主要是考虑到拉延时候的分模线,分模线尽量简单,曲率半径尽量 大,使外部材料流动更加容易
修改前
A13-6201301/2 RR DOOR INR
包边类
修改后
说明: 如果包边面没有一定的形状支撑,则没有一定强度,不能获得好的 包边效果,所以此处要求按照图示的方式修改
修改前
A13-6301101 PANEL T/G OTR
包边类
修改后
说明:为防止包边的时候开裂,要求按照以上的方式修改,但是由于装配关系, 最终采用了增大R角的方法,以达到类似的效果;或只翻不包的方式
修改前
A13-5400031/2 SIDE PANEL OTR
成形类
修改后
PANEL - FENDER
说明:按照原数模进行翻遍的时候必然会导致起皱,并且无法保证表面质量, 按照如图所示要求修改可以降低危险性
修改前
成形类
A13-5701101 PNL ROOF
修改后
修改后
修改前
此处已经由R4改为R2,类似结 构 以同样方式处理
修改前
A13-5400031/2 SIDE PANEL OTR
成形类
修改后
蓝色修改前
黄色修改后
说明: 由于图示位置的外表面r角是与门配合的部位,一般r角都比较小,并且 此处位置拉延深度又很深,所以需要过拉延再整形,如果没有一个台阶,
则整形量过大,反而对产品不利,故要求产品按图示修改
白车身设计规则
白车身设计规则1. 范围本标准归纳了白车身结构设计的一些基本方法和注意事项。
本标准适用于本公司白车身结构设计及检查。
2.基本原则2.1 白车身设计是一个复杂的系统并行设计过程,要彻底地摒弃孤立地单个零件设计方法,任何一个零件只是其所处在的分总成的一个零件,设计时均应考虑其与周边相关零部件的相互关系。
2.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计,即最外层是外板,最内层是内板,中间是加强板,在车身附件安装连接部位应考虑设计加强板。
2.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越,是否符合国内(尤其是客户)的实际生产状况,以便预先确定结构及工艺的改良方案。
2.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
3.冲压工艺要求3.1 在设计钣金件时,对于影响拉延成型的圆角要尽可能放大,原则上内角R≥5,以利于拉延成型;对于折弯成型的圆角可以适当放小,原则上R≈3即可,以减小折弯后的回弹。
3.2在设计钣金件时,考虑防止成型时起皱,应在适当的地方(如材料聚集处)布置工艺缺口,或布置工艺凸台、筋。
3.3 孔与孔,孔与边界距离应大于2t,若在圆角处冲孔,孔与翻边的距离应大于R+2t。
开孔时尽量不要开在倒角面上,以避免模具刃口早期磨损。
3.4 三面或多面交汇的尖角处在倒圆时应尽量倒大成球形。
4.焊接工艺要求4.1 焊接搭接边重叠部分的宽度一般在10~15mm 为佳,最少不得小于8mm;4.2 考虑焊接工艺时应考虑焊枪的接近性。
4.3 对于无法焊接的内板,可以考虑开焊接工艺过孔,一般要求Φ30以上;4.4 对于无法点焊的部位,可以考虑二氧化碳保护焊或塞焊;4.5 考虑布置焊接工艺孔。
5. 装配工艺要求5.1 考虑零部件装配时装配工具的接近性;5.2 考虑零部件自身安装或拆卸的方便性;5.3 对于安装工艺过孔,应考虑做成翻边孔,以增加零件本身的刚度,以及不伤手和工具。
白车身设计应重视的工艺要素word文档
白车身设计应重视的工艺要素现代汽车市场对造型的个性化、潮流化、多样化的需求越来越强烈,由此带来车身造型更新的周期大大缩短,车身开发需求呈大幅度上升的态势,本文探索的是在车身开发过程中白车身设计应重视的主要工艺要素。
O86rX c 一、造型设计 C>`B. z在造型过程前期,必须由总布置按设计任务书确定的参数提出造型的边界控制硬点,如引擎罩、发动机仓、轮罩等,并且对造型设计的效果图评估,这样能保证今后通过评审的效果图结构设计的可行性。
-二、车身结构设计 @造型冻结在车身结构设计前期,应开始进行设计检测特征点(RPS检测点)的设计工作,使白车身总成RPS点六大片总成RPS点分总成RPS点零件 RPS点的尺寸链能有序传递,合理的分布与控制。
RPS点应涵盖全部设计硬点和工艺控制硬点。
三、白车身设计应注意的工艺要素 `? *x{[p G1.焊接流程要素。
白车身设计开始即硬编制零部件的分级明细表,确定每个零件的隶属关系,从每一个零件到分总成、总成、白车身总成,清晰的表示以焊接流程为主线的分级层次,这样能保证设计的工艺合理性及焊接的可行性,是白车身详细设计的重要依据之一。
2.焊接定位孔工艺孔的设计,为确保焊接质量和满足生产节拍的要求,一般主要的零件都设计1~2定位孔焊接的定位,专用定位孔一般可以利用结构安装孔在图纸数模中加以明确,也可设计专用定位孔,如两个定位孔则必需明确主孔与辅孔,专用定位孔直径一般为8mm~12mm直径公差±0.2,位置公差±0.3。
工艺孔是为满足焊接的通过性而设计的通孔,一般应在零件上加带翻边5mm的凸台孔。
-+L^4JH 33.冲压工艺要素。
白车身的钣金件设计必须考虑冲压工艺的合理性,在设计中一般应初步确定冲压方向,并以冲压方向检查各特征面,原则上除造型、结构特定要求不能改变的部位外不允许出现负角,板棱角一般在2º~7º,对于复杂零件,前期还应进行冲压仿真CAE分析验证冲压工艺性,一般应遵循过渡区域圆角在确保设计硬点的前提下,尽量加大的原则,并且过渡区域应平滑,不出现突变区域。
汽车白车身冷冲压用材料方法研究!
汽车白车身冷冲压用材料方法研究!汽车白车身冷冲压用材料数据库已经广泛应用于一汽轿车现生产和待投产车型中,该材料数据库的应用,为新项目和现生产车型调试提供了可靠的技术支持,解决了应用老数据库时模拟分析不能还原现场成形状态,无法给予现在调试提供可靠的整改方案,增大了调试难度,而新的材料数据库的应用,彻底解决了以前的老大难问题,降低了供应商的工作难度。
一、引言一汽轿车公司冲压件常用材料涉及到牌号127种(同一牌号不同钢厂的材料计为不同钢种) 、材料规格600余种;而目前轿车公司已有的材料数据库较为陈旧, 应用旧材料数据库进行CAE模拟分析时, 模拟预判风险项与实际调试问题产生偏差, 如下页图1所示, 就给产品初期评审、供应商工艺审核、现场问题调试的技术支持带来了很大的麻烦, 可以看出陈旧的材料数据库已经影响甚至阻碍了有限元模拟在指导产品设计和工二、数据库技术内容一个准确的材料数据库的建立一般包括三方面的工作:材料数据的收集整理、材料性能参数实验、材料卡片制作。
(1)材料数据库整理目前轿车公司应用的钢种较多, 同一种钢种又存在不同批次, 由于钢厂供应用于生产的钢板每批次性能参数会存在一个浮动, 无法保证性能参数的稳定性, 因此采用哪个批次的钢板作为实验对象就是一大难题,为解决这个问题对公司去年一整年的板材进货进行了统计, 通过对屈服强度的观察, 找出频率最高的板材作为实验试样。
如下页图2。
应用这种统计方法针对轿车公司车型应用的127种(同一牌号不同钢厂的材料计为不同钢种) 钢种进行梳理, 每种钢种取3种料厚, 从而确定试样所用钢板。
(2)实验参数测试在应用CAE技术模拟分析时, 评判成形性的几个重要指标主要有:开裂、起皱、减薄、失效、滑移线等, 而这些评价结果主要是由材料的n值、r值、成形时的摩擦系数所决定的, 在评价成形性时, 多结合成形极限曲线 (FLC曲线) 对结果进行评价, FLC曲线是由材料的主次应变拟合而成的一条可以反应金属成形性的曲线, 通常FLC曲线以上均为开裂。
白车身冲压件设计
白车身冲压件设计概述白车身冲压件是整个车身的结构骨架,决定了整个车身的强度和稳定性。
冲压件的设计对整个车身的性能和质量都有重要影响,因此合理的设计和制造过程是至关重要的。
本文将从冲压件的设计角度,介绍白车身冲压件设计的流程和注意事项,希望能对车身结构设计相关的人员有所帮助。
冲压件设计流程第一步:准备工作在进行冲压件设计前,需要先进行准备工作,包括:1.确定车型:根据市场需求和公司战略,确定车型及其主要参数;2.制定设计方案:在确定车型的基础上,结合制造技术和经济成本等因素,制定初步的设计方案;3.设计研讨:展开专业讨论,结合多方意见,优化方案,并形成初步的设计方案。
第二步:冲压件结构设计在第一步准备工作完成之后,需要进行冲压件的结构设计。
1.确定冲压件数量和位置:根据车型参数和设计方案,确定需要的冲压件的数量、位置和规格;2.模具设计:设计冲压模具,包括上模、下模和导向装置;3.冲床选择:根据冲压件的材料和尺寸、模具的结构和要求,选择合适的冲床;4.试模和测试:制造模具,并进行试模和测试,验证冲压件的规格和性能。
第三步:冲压件制造在冲压件结构设计完成后,需要进行冲压件的制造。
1.材料采购:根据冲压件的要求,选择合适的材料,并进行采购;2.制造和加工:制造冲压件,包括平板拉延、冲床冲压、弯曲、拉伸等工艺;3.检验和测试:对制造出的冲压件进行质量测试和检验,包括尺寸精度、表面质量、物理性能等方面。
第四步:冲压件质量控制在完成冲压件制造后,还需要对冲压件的质量进行控制,包括:1.过程控制:对冲压件制造的各个环节进行控制,确保制造过程能够实现规格和质量要求;2.检验和测试:对冲压件进行检验和测试,以确保质量符合要求;3.信息追踪:建立冲压件的信息追踪系统,对制造过程和质量进行记录和保存。
冲压件设计注意事项在进行冲压件设计时,需要注意以下几个方面:1.冲压模具的选型和设计要严谨,以保证冲压件的精度和质量;2.冲床的选择和使用要符合冲压件的材料和规格等要求;3.冲压件的形状和截面要合理,以确保冲压件的强度和稳定性;4.冲压件的表面质量和防锈处理要符合要求,以确保冲压件不会因为表面问题影响使用寿命。
白车身的钣金冲压工艺性检查的技术指导书_讲义.docx
白车身的飯金冲压工艺性检查的技术指导书—、目的:推进“而向制造的设计”工作,白车身的板金冲压件的设计就必须达到一定的工艺性。
其基本要求是可制造,其进一步的要求是易制造,进而尽可能的降低成本。
本操作指导帖是为同步工程人员而编制的。
二、性质:满足产品功能需耍前提下的工艺优化三、适应范围:车身所有冲压件的丄艺性(除底盘件)四、内容:I.总体检查项目1.1与同类车比较•此项为总体检查,其目的是与同类车相比较,此款车的简繁程度。
•建立国际同类产品的标竿数据库。
•车身重量超标则反映有减重的潜力。
可考虑减薄料厚和采川高强度钢材或其他材1.2逐件检查每个零件检查每个零件和每个组件的存在必要性。
检查每个零件上每个细节的存在必要性。
对每个零件进行工艺性审核・3努力目标冲压件结构简单和加工容易。
冲压件的参考系定位合理。
钢材利川率高(口标$55%).4减少模具的考虑尽量使用其他车的零件。
有左右对称的零件时,尽量设计成自对称,以减少一套模具。
当无法自对称时,争取一模戏件CII. 冲压过程考虑1.拉伸1.1尽量减少拉伸深度:浅拉伸深度可能避免使用高价的高性能材料,增加采用高强钢材的可能性,减少废料,减少工续,从阳减少模具和牛产成本。
(依据工艺经验积累和CAE分析结果)1.2尽量増大曲率半径:比鮫大的R 角对能减轻产品局部变形程度,减少缩颈、开裂几率, 从而提高产品质量,降低生产成本。
见图 1.2,R I ,R2 2 4T, Rs 2 6T 0 (一般情况下不要 低于 3mm ) from [I].图1.2曲率半径的选择。
R3 R I图1.1深拉伸的例子。
1.3在功能性允许的情况下尽量增大拔模斜度,以利于产品成型和使拔模方便易行。
减少卡模的可能性,也减少表面擦伤。
具体说明见图1.3。
两个B是推荐的方式,工艺性均优于A方式。
from [I]图1.3拔模角的选择。
1.4避免拉伸负角有负如的件不可能一次拉伸完成,部分件负允部分会需要额外的模具和压机,成木上升是很显著的,所以应尽量避免;有的件负角是根本无法实现的,必须避免;rh于有反弹以及脱模需要,零角也要避免。
白车身内部培训第二讲-冲压
•
严格把控质量关,让生产更加有保障 。2020年11月 下午1时 44分20.11.2513:44November 25, 2020
•
重规矩,严要求,少危险。2020年11月25日 星期三1时44分 22秒13:44:2225 November 2020
•
好的事情马上就会到来,一切都是最 好的安 排。下 午1时44分22秒 下午1时44分13:44:2220.11.25
2.5 其它成形工序
板料冲压成形 变形工序 胀形
平板坯料胀形
2.5 其它成形工序
板料冲压成形
管坯胀形
变形工序
一、胀形
2.5 其它成形工序
板料冲压成形 变形工序 胀形
球体胀形
2.5 其它成形工序
板料冲压成形 变形工序 胀形
拉形
2.5 其它成形工序
板料冲压成形 变形工序
二、翻边
2.6冲模的分类与结构
四、弯曲件的结构工艺性
1.弯曲半径:rmin≥[rmin]
2.弯曲件的直边高度:H ≥2t 3.弯曲件孔边距:t<2mm L ≥t;
t ≥2mm L ≥2t
2.3 弯曲
4.弯曲的形状: 对称 5.尺寸公差: IT13以下; 角度公差>15,
2.4 冲压成形
板料压成形 分离工序 修整
2.4 冲压成形
谢谢大家!
2.4 冲压成形
三、拉深系数与拉深次数
1 拉深系数:m=d/D 其中:d—拉深件直径(中性层) D—拉深前毛坯直径 m意义:ⅰ 拉深系数是衡量变形程度的指标 m↓,变形程度↑ ⅱ 确定拉深成形成功与否的判据 一般:m≥0.5~0.8(极限拉深系数)
2.4 冲压成形
三、拉深系数与拉深次数
白车身冲压件设计
浅谈白车身冲压件设计【摘要】白车身是展现汽车设计风格的基体,是其它零部件的安装载体,同时决定汽车被动安全性,是汽车的重要总成,本文主要介绍轿车的白车身冲压件设计。
【关键词】白车身;冲压件;设计1 白车身及其冲压件特点白车身是焊装之后、涂装之前的车身,它由冲压件焊接装配而成。
冲压件具有生产速度快、适合大批量生产的特点,因而在汽车生产中得到广泛运用。
车身冲压件比普通冲压件有更严格的要求,主要体现在质量、外观和重量三个方面。
质量:车身是保护乘员的载体,车身冲压件是车身的基本组成单元,因此必须满足汽车行业TS16949质量体系的要求,系统地管理全过程的质量;普通冲压件不用满足质量体系标准,无需做产品质量先期策划和控制工作。
外观:轿车外覆盖件是顾客评价汽车的第一印象,因此要求曲面平滑流畅,造型美观;普通冲压件一般没有曲面等级要求,对外观要求较低。
重量:汽车是大批量生产的交通工具,合理地减轻设计重量能节约大量钢板,还能减少汽车燃料消耗,因此有必要对车身冲压件进行轻量化设计;普通的冲压件一般生产批量较小,轻量化效益不明显。
2 零件材料选择钢材是汽车上应用最广泛的材料,它塑性良好,易于加工和回收,适合冷冲压加工和大批量生产,是制造白车身的首选材料。
[1]材料的选用原则通常有使用性、工艺性和经济性三个要求。
使用性要求材料能满足安全法规要求,并且在产品寿命内不发生各种失效;工艺性要求材料适合加工,它能减少生产浪费和预防产品质量缺陷;经济性要求成本较低,包括材料成本和加工成本,成本是企业发展中必须考虑的问题,成本的优势往往会带来企业竞争优势。
车身钢板分为冷连轧低碳钢板、烘烤硬化钢、表面处理钢板和双相高强度钢等系列,各个系列钢板有其不同特点,设计时应按上述三个原则选用车身材料。
冷连轧低碳钢板成型性好,且价格较低,常用于非受力零件和侧围外板;烘烤硬化钢冷冲压时屈服点较低,经过烘烤后提高材料屈服点,具有较好的抗凹陷性,常用于车门外板和机盖外板;双相高强度钢屈强比低,碰撞性能良好,常用于汽车防撞结构和加强件等受力零件,在增加强度的同时还能减重,在车身轻量化工程中应用前景广阔。
白车身设计:白车身设计过程中的质量控制
白车身设计:白车身设计过程中的质量操纵现代汽车质量的好坏完全决定设计水平。
关于一部好的车身来讲,必需在设计时期差不多完全考虑了各种公差.工艺性等因素的碍事,再加上设计中的操纵文件,完全保证了后期车身生产质量。
本文要紧介绍设计中的公差及工艺性需要考虑的因素。
一. 车身在设计时期公差的操纵在设计时期充分考虑各种要紧公差,要紧有冲压公差.焊接公差.制造公差.装配公差.移动公差等。
要有效保证车身零件在整车使用寿命范围内工作状况最正确,必须合理利用和分配各种公差。
设计知识资源网一〕.装配公差保证零件安装无误,而且保证零件工作性能得到特别好保证,一定综合考虑和分配各零部件的公差。
以下以车门内板和玻璃升落器的安装为例讲明公差分配。
前车门内板玻璃升落器的安装如图1,玻璃升落器安装螺栓为M6,门内板安装孔直径为ø7。
要是公差分配不合理,后期安装困难。
因为车门内板的冲压精度较高,公差较小如图2所示,能够保证孔的距离公差在±0.2mm范围内。
要求在设计玻璃升落器的时候考虑玻璃升落器支架总成的精度。
要是玻璃升落器安装支架总成的距离精度320.5±1mm,特别难保证安装。
计算如下:门内板两安装孔距离为Lmin=320.3mm,Lmax=320.7;设计知识资源网Lmin+〔ø7-M6〕/2*2=321.3〈321.5=Dmax因此就会导致两个零件单独检测均合格,但安装不上的现象。
一旦出现上述情况汉阳科技,需要协调解决,有以下两种方案:1.提高玻璃升落器安装支架总成的精度,保证距离精度在320.5±0.8mm范围内;2.加大门内板上的安装孔,将孔径由ø7mm,加大到ø7.5mm。
二〕冲压公差为了保证车身零件安装的可靠性,必需保证冲压件安装面的精度。
对一些要求较高的功能面和孔的公差必需特别要求。
三〕焊接公差为了保证整车的精度,对每级焊接总成的公差结合实际情况给定设计范围。
白车身设计需关注的工艺项
白车身设计需关注的工艺项1.冲压工艺白车身冲压件要保证冲压可行性,首先需保证冲压拔模角,即根据设计中确定的冲压方向,检查各特征面不能有负角(特殊情况除外,可通过工艺方法实现),拔模角一般在3º以上。
其次对于盒状件和梁件要特别注意其拉延深度。
此外需要保证足够大的圆角,复杂特征无突变等。
此外对于切边和冲孔,切边不应急剧过渡,尽量不要切在圆角上,冲孔避免过于靠近圆角。
翻边的急剧变化区域增加工艺缺口,翻边与相邻立壁的距离不能过小。
对于复杂零件,前期应进行冲压仿真分析验证拉伸工艺性。
2.焊接工艺首先要理清焊接顺序,即通过编制零部件的分级明细表,确定焊接流程图。
从单一零件到分总成、总成,理清主次隶属关系,从而保证焊接可行性,这是白车身设计的基础。
要根据焊接顺序定义搭接边层数(杜绝四层焊),保证搭接边宽度除圆角之外的直边在12mm以上。
为保证零件在焊装夹具上的正确定位,需要在零件上设计1到2个定位孔,一般可以将安装孔等用作定位孔,有时也需要设计专用定位孔,在图纸上注明。
如两个定位孔则必需明确主孔与辅孔,专用定位孔直径一般为直径公差±0.2,位置公差±0.3。
此外要注意通过结构设计保证焊接的通过性,有时候需要设计一些过孔保证焊枪的可达性。
为满足焊接的通过性而设计的通孔,一般加5mm 的翻边做成翻边孔。
3.涂装工艺涂装工艺方面的设计一般在车身设计后期进行,根据涂装分析增加一些涂装工艺孔如电泳孔,漏液孔等。
主要包括进水、排水和排气孔。
1)进水孔:设计的车身,在前进方向的前面要有孔位,这样车身一进入涂装的前处理槽液时,就不会漂起来,很轻松的进入到槽子中去洗澡。
2)排水孔:有了进水孔就一定要有排水孔,排水孔的位置一般在地板上以及有凹槽的底部位置。
3)排气孔:在设计弧面时,一定要有排气孔,否则在进入槽子中时,由于气泡无处排泄,会使局部化学处理不到,大大影响外观和防锈能力。
这些部位主要集中在顶盖、轮罩等部位。
白车身冲压件成型工艺(1)
2、冲压工艺(成型)流程
2.1 工艺流程图
冷轧板
落料(注1) 不合格
OP10拉延
OP20修边冲孔
OP30整形修边冲孔
质检检验 合格
钣金修复
不合格
OP50整形冲孔
(注2)
OP40侧整形冲孔
过程检验
合格
物流入库
注1:并不是所有零件都需要落料工序,落料工序主要应用在侧围、翼子板、后背门外板等较为复杂的零件。 全自动冲压线一般采用开卷生产方式。 注2:根据工艺设计需求,一般零件到OP40是完全成型,一般只有侧围、翼子板、后背门外板等复杂零件需 要第五道工序。
模具
板材 加工示意视频
材料变形示意图
材料分离示意图
1.6检验工艺装备:配套检具(主要是用于检验检测压制出 零件的精度是否合格。主要检查为孔的位置度与大小、面 精度/面差、边精度,断面精度/面差。)
间隙
面差
断面面差
1.7冲压工艺方法概括起来可以分成两大类 (1)冷冲压
在常温,靠压力机和模具对板材施加外力,使之产生塑性变 形或分离,从而获得所需形状和尺寸的加工方法(加工温度无 要求)。 (1)热冲压
拉伸试验a, b
屈服强度 MPa
抗拉强度 MPa
不小于
<0.30
断后伸长率A80mm%不小于
0.30~ <0.50
公称厚度 mm
0.50~< 0.70~<
0.70
1.0
1.0~ <1.6
≥1.6r90cn90c不小于DC01d
140~280
270
24
26
28
DC03
140~240
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
