白车身涂装工艺资料讲解
白车身总成装配生产工艺流程
白车身总成装配生产工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!白车身总成装配是汽车制造过程中的关键环节,其工艺流程如下:1. 准备工作在开始白车身总成装配前,需要进行一系列准备工作。
白车身专业知识(车身设计规则)

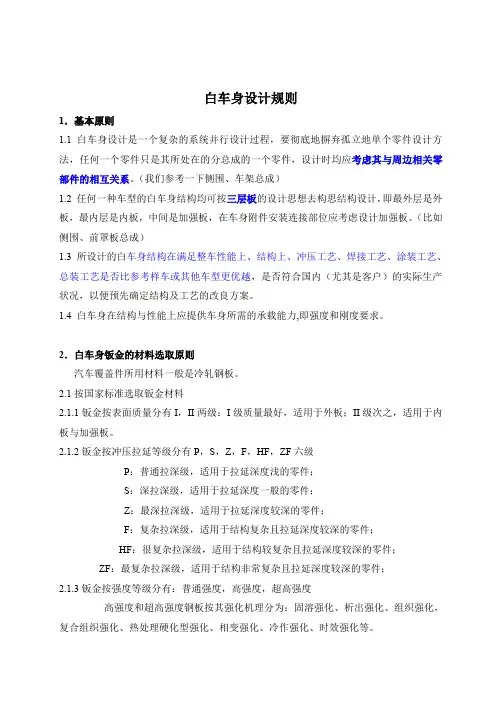

白车身设计规则1.基本原则1.1 白车身设计是一个复杂的系统并行设计过程,要彻底地摒弃孤立地单个零件设计方法,任何一个零件只是其所处在的分总成的一个零件,设计时均应考虑其与周边相关零部件的相互关系。
(我们参考一下侧围、车架总成)1.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计,即最外层是外板,最内层是内板,中间是加强板,在车身附件安装连接部位应考虑设计加强板。
(比如侧围、前罩板总成)1.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越,是否符合国内(尤其是客户)的实际生产状况,以便预先确定结构及工艺的改良方案。
1.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
2.白车身钣金的材料选取原则汽车覆盖件所用材料一般是冷轧钢板。
2.1按国家标准选取钣金材料2.1.1钣金按表面质量分有I,II两级:I级质量最好,适用于外板;II级次之,适用于内板与加强板。
2.1.2钣金按冲压拉延等级分有P,S,Z,F,HF,ZF六级P:普通拉深级,适用于拉延深度浅的零件;S:深拉深级,适用于拉延深度一般的零件;Z:最深拉深级,适用于拉延深度较深的零件;F:复杂拉深级,适用于结构复杂且拉延深度较深的零件;HF:很复杂拉深级,适用于结构较复杂且拉延深度较深的零件;ZF:最复杂拉深级,适用于结构非常复杂且拉延深度较深的零件;2.1.3钣金按强度等级分有:普通强度,高强度,超高强度高强度和超高强度钢板按其强化机理分为:固溶强化、析出强化、组织强化,复合组织强化、热处理硬化型强化、相变强化、冷作强化、时效强化等。
高强度钢板的强化机理定义:固溶强化利用固溶铁中原子产生的格子变形的强化机理。
析出强化使Ti、Nb、V等的碳化物和氮化物以细小的形态析出,由于这些析出物,位错活动受到阻碍,据此形成强化的机理。
组织强化利用将钢从高温的奥氏体急冷时生成硬质的马氏体和贝氏体的强化机理。
车身涂装工艺流程

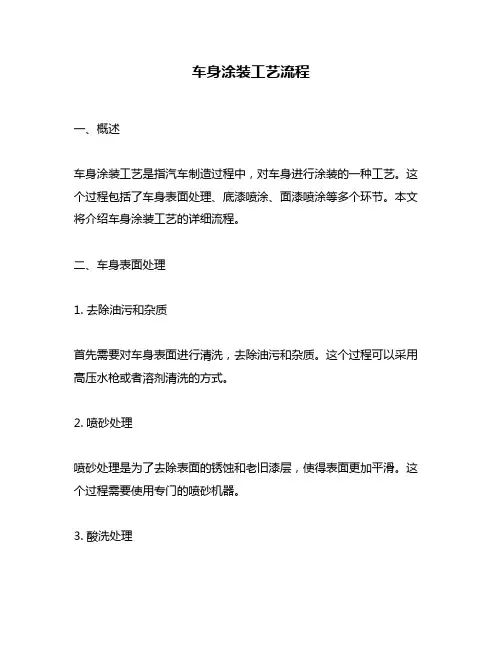

车身涂装工艺流程一、概述车身涂装工艺是指汽车制造过程中,对车身进行涂装的一种工艺。
这个过程包括了车身表面处理、底漆喷涂、面漆喷涂等多个环节。
本文将介绍车身涂装工艺的详细流程。
二、车身表面处理1. 去除油污和杂质首先需要对车身表面进行清洗,去除油污和杂质。
这个过程可以采用高压水枪或者溶剂清洗的方式。
2. 喷砂处理喷砂处理是为了去除表面的锈蚀和老旧漆层,使得表面更加平滑。
这个过程需要使用专门的喷砂机器。
3. 酸洗处理酸洗处理是为了去除金属表面的氧化物和锈蚀物,使得金属表面更加光滑。
这个过程需要使用酸性溶液进行处理。
4. 磷化处理磷化处理是为了增强金属表面与底漆之间的附着力,防止底漆剥落。
这个过程需要使用含磷酸盐的溶液进行处理。
三、底漆喷涂1. 喷涂底漆喷涂底漆是为了增加车身的光泽度和保护车身表面。
这个过程需要使用专门的喷漆机器进行喷涂。
2. 干燥底漆喷涂后需要进行干燥处理。
这个过程可以采用自然晾干或者加热干燥的方式。
四、面漆喷涂1. 喷涂面漆喷涂面漆是为了增加车身的颜色和光泽度。
这个过程需要使用专门的喷漆机器进行喷涂。
2. 干燥面漆喷涂后同样需要进行干燥处理。
这个过程可以采用自然晾干或者加热干燥的方式。
五、其他工艺流程1. 润滑处理在车身制造完成后,还需要对部分零部件进行润滑处理,以确保汽车运行时的顺畅性。
2. 质检验收最后,对整个车身进行质检验收,确保其达到相关标准和要求。
六、总结综上所述,车身涂装工艺是一个非常复杂且关键的工艺流程。
在整个制造过程中,需要严格按照相关标准和要求进行操作,以确保车身表面的质量和使用寿命。
传统白车身所用材料及制造工艺

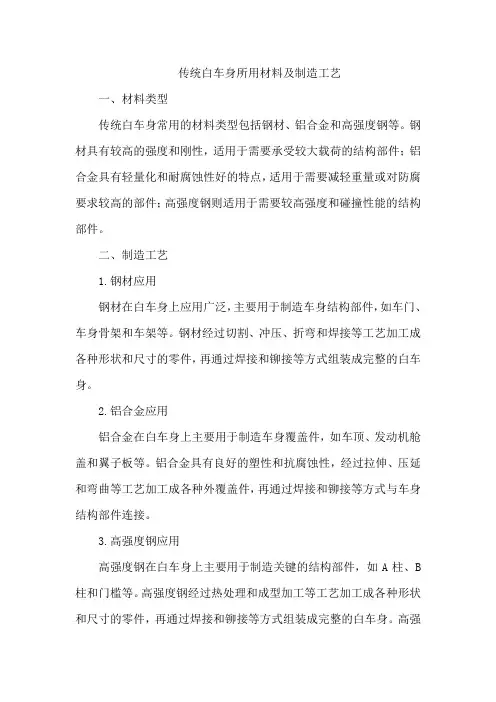

传统白车身所用材料及制造工艺一、材料类型传统白车身常用的材料类型包括钢材、铝合金和高强度钢等。
钢材具有较高的强度和刚性,适用于需要承受较大载荷的结构部件;铝合金具有轻量化和耐腐蚀性好的特点,适用于需要减轻重量或对防腐要求较高的部件;高强度钢则适用于需要较高强度和碰撞性能的结构部件。
二、制造工艺1.钢材应用钢材在白车身上应用广泛,主要用于制造车身结构部件,如车门、车身骨架和车架等。
钢材经过切割、冲压、折弯和焊接等工艺加工成各种形状和尺寸的零件,再通过焊接和铆接等方式组装成完整的白车身。
2.铝合金应用铝合金在白车身上主要用于制造车身覆盖件,如车顶、发动机舱盖和翼子板等。
铝合金具有良好的塑性和抗腐蚀性,经过拉伸、压延和弯曲等工艺加工成各种外覆盖件,再通过焊接和铆接等方式与车身结构部件连接。
3.高强度钢应用高强度钢在白车身上主要用于制造关键的结构部件,如A柱、B 柱和门槛等。
高强度钢经过热处理和成型加工等工艺加工成各种形状和尺寸的零件,再通过焊接和铆接等方式组装成完整的白车身。
高强度钢可以提高车身的抗碰撞性能,保证乘员的安全。
三、冲压工艺冲压工艺是白车身制造中的一种重要工艺,主要用于将钢材或高强度钢冲压成各种形状和尺寸的零件。
冲压工艺包括落料、冲孔、弯曲和拉伸等工序,可以生产出精度高、表面质量好的零件。
四、焊接工艺焊接工艺是白车身制造中的另一种重要工艺,主要用于将各种形状和尺寸的零件连接在一起形成完整的白车身。
焊接工艺包括点焊、缝焊、凸焊和激光焊接等,可以根据不同的情况选择合适的焊接方式。
五、涂装工艺涂装工艺是白车身制造中的最后一道工艺,用于保护白车身表面并提高其美观度。
涂装工艺包括预处理、电泳底漆、中涂、面漆和清漆等工序,可以抵抗腐蚀和划痕,保持白车身的美观。
白车身涂装工艺流程 -回复
白车身涂装工艺流程-回复白车身涂装工艺流程(White Body Painting Process)是汽车制造过程中的重要环节之一,这一过程的质量和效率对最终的车辆外观质量有着决定性的影响。
本文将深入探讨白车身涂装工艺流程,并一步一步回答相关问题。
I. 准备工作:在进行白车身涂装之前,首先需要进行准备工作。
这包括车身检查、准备表面、准备喷涂区域、准备喷涂设备等。
1. 车身检查:在开始涂装之前,需要对车身进行全面的检查。
检查车身是否存在划痕、凹陷、腐蚀等问题,以及是否需要进行修复或钣金处理。
2. 准备表面:为了保证喷涂效果的质量和持久性,需要对车身表面进行准备。
这包括除去所有的油漆、腐蚀物和杂质,以及打磨车身表面,使其光滑平整。
3. 准备喷涂区域:喷涂区域需要提供清洁、干燥、通风良好的环境。
同时,还需要设置适当的喷涂设备,如喷涂室、喷涂架等,以便进行喷涂操作。
4. 准备喷涂设备:喷涂设备包括喷枪、压缩空气供应系统、喷漆罐等。
在进行涂装之前,需要对喷涂设备进行检查和保养,确保其正常运行和良好的喷涂效果。
II. 涂装准备:在完成准备工作后,接下来是涂装准备阶段。
这个阶段的主要目标是确保车身表面的一致性和涂料的质量。
1. 底涂:底涂是白车身涂装的第一层涂料。
它主要用于填充表面不平整、提高附着力和防腐蚀等功能。
底涂通常包括底漆和填充剂的混合物,可以根据需要选择不同的颜色和质地。
2. 中涂:中涂是白车身涂装的第二层涂料。
它的主要作用是均匀涂抹在底涂之上,形成涂层的基础,为后续的涂装提供良好的基础。
3. 上涂:上涂是白车身涂装的最后一层涂料。
它的主要作用是为车身提供美观、耐用和防护的外观。
上涂需要注意喷涂的厚度和均匀性,以保证涂层的质量和外观效果。
III. 涂装操作:在涂装准备阶段完成后,接下来是涂装操作阶段。
这个阶段包括喷涂和烘干等步骤。
1. 喷涂:喷涂是白车身涂装的核心步骤。
喷涂前需要将喷涂设备调整到适当的喷涂压力和喷嘴角度,以确保涂料均匀喷涂在车身表面上。
车身涂装工艺基础介绍
前处理
做什么的呢?
电泳 电泳打磨
车身焊接后,铁会生锈,要防止生锈,就得打防锈油、有油污、杂质,怎 么喷漆,怎么电泳呢?前处理的作用就是除油、清洗干净车身、生成一层 磷化膜,给电泳做准备.涂装前处理会遇到以下问题:1、油污,包括冲 压拉延油、焊接防锈油等;2、焊接胶(黑色)有焊接焊缝胶、焊接膨胀 胶;3、杂质、赃物等;4、铁屑。
打磨要求:一找、二打、三摸准、四求经验。 一找:找缺陷,顺着光线、斜着看 二打:肯定是打磨:电泳打磨现场采用的干打磨,用打磨机进行打磨,尽量不打穿,电泳层防 锈,其厚度不如铁皮(0.7mm),只有18-27um (1000um等于1mm;1根头发丝约为 0.1mm,约为100um)。中涂打磨采用的是湿点打磨。 三摸准:流挂等缺陷是否打磨彻底要用手磨;车身不能残留有触手/刮手的颗粒缺陷。 四求经验:向人求教打磨方法,打磨机要端平打磨、手磨球也要端平;环形打磨不能直 线磨;砂纸的型号? 电泳吹灰/中涂吹灰:对车身打磨后的灰尘进行擦拭、吹净.要求车身内外板都需要干净、 无残留灰尘.
乙 涂
醇
汽车涂装工艺流程及相关岗位工艺质量要求
四区岗位分布:安装阻尼板、打磨、抛光、终检
抛光工艺:先进行点打磨,用3M的3125点打磨机进行点打磨缺陷;然后上抛光液,采用3M的 7125抛光机进行抛光。 抛光作用:消除车身漆膜清漆层上的缺陷,上抛光液,进行装饰上光,恢复光泽,可处理以下缺陷: 清漆层上的细小颗粒、小纤维、轻微桔皮等。 终检:对车身漆膜缺陷按<车身漆膜外观质量验收标准>进行检查,对不合格的缺陷进行标识,将不 合格车发往点被或大返修区域。
打胶就是对车身焊缝挤涂密封胶,主要起防止漏水、漏风和防腐蚀生锈作用。也是采用高压无气手工喷涂。 胶烘烤:130~145 ℃,约15分钟,把湿胶烘干固化,达到规定硬度。
白车身涂装工艺的主要作用
白车身涂装工艺的主要作用
白车身涂装工艺的主要作用是保护车身表面不受环境因素(如氧化、腐蚀等)的损害,提高车辆的耐久性和外观质量。
具体作用如下:
1. 防锈防腐:白车身涂装可以形成一个坚固的涂膜,有效隔绝空气、水分和其他腐蚀因素,防止车身金属的氧化和腐蚀,延长车身的使用寿命。
2. 保护车漆:白车身涂装可以提供一层保护膜,防止外界因素对车漆的损害,如紫外线、酸雨、灰尘、沙粒等,保持车漆的光泽和色彩。
3. 提高外观质量:白车身涂装可以消除车身上的瑕疵和不均匀色彩,使车身表面平整、光滑、亮丽,提升整车的外观质量和品质感。
4. 增加车身强度:白车身涂装可以增加车身的强度和硬度,提高车辆的抗冲击性能和耐磨损性能,有效减少碰撞和刮擦对车身造成的损害。
5. 减少噪音和震动:白车身涂装可以起到一定程度的隔音和减震作用,降低车内噪音和震动,提升驾乘舒适度和安静性。
总之,白车身涂装工艺在保护车身、提高外观质量、增加车身强度等方面具有重要作用,是生产车辆过程中不可或缺的环节。
白车身焊装焊接工艺培训课件
焊接方法典型应用实例单点焊悬挂式点焊机车身总成、车身侧围等分总成电点固定式点焊机小型板类零件压床式多点焊机车身底板总成阻焊多点焊C 形多点焊接车门、发动机盖总成悬挂式缝焊机车身顶盖流水槽焊缝焊固定式缝焊机油箱总成凸焊螺母、小支架电弧焊CO2 气体保护焊车身总成亚弧焊车身顶盖后两侧接缝手工电弧焊厚料零部件焊激光焊车身底板车身焊接工艺一、车身装焊工艺的特点汽车车身壳体是一个简单的构造件,它是由百余种、甚至数百种薄板冲压件经焊接、铆接、机械联结及粘接等方法联结而成的。
由于车身冲压件的材料大都是具有良好焊接性能的低碳钢,所以焊接是现代车身制造中应用最广泛的联结方式。
表1 列举了车身制造中常用的焊接方法:表 1 车身制造中常用的焊接方法及典型应用实例气焊氧—乙炔焊车身总成补焊钎焊锡钎焊水箱特种微弧等离子焊车身顶盖后角板车身制造中应用最多的是电阻焊,一般占整个焊接工作量的 60%以上,有的车身几乎全部承受电阻焊。
除此之外就是二氧化碳碳气体保护焊,它主要用于车身骨架和车身总成的焊接中。
由于车身零件大都是薄壁板件或薄壁杆件,其刚性很差,所以在装焊过程中必需使用多点定位夹紧的专用装焊夹具,以保证各零件或合件在焊接处的贴合和相互位置,特别是门窗等孔洞的尺寸等。
这也是车身装焊工艺的特点之一。
为便于制造,车身设计时,通常将车身划分为假设干个分总成,各分总成又划分为假设干个合件,合件由假设干个零件组成。
车身装焊的挨次则是上述过程的逆过程,即先将假设干个零件装焊成合件,再将假设干个合件和零件装焊成分总成,最终将分总成和合件、零件装焊成车身总成。
轿车白车身装焊大致的程序图为如图1 所示:电阻焊1.电阻焊及其特点将置于两电极之间的工件加压,并在焊接处通以电流,利用电流通过工件本身产的的热量来加热而形成局部熔化,断电冷却时,在压力连续作用下而形成结实接头。
这种工艺过程称为电阻焊。
电阻焊的种类很多,按接头形式可分为搭接电阻焊和对接电阻焊两种。
整车车身涂装工艺实例说明书
整车车身涂装工艺实例说明书一、工程项目:轿车车身涂装二、生产能力:25万辆/年三、工件材质:镀锌板四、工艺说明:1、上件将检验无锈白件挂于专用悬链上。
a.主要设备与工具:推杆悬链,气动升降台,专用挂具。
b.工艺管理项目:表面平整度和锈蚀程度。
2、漆前处理设备:九室联合磷化机。
(1)、喷脱脂液使用材料:弱碱清洗剂。
a.工艺条件:pH9.6~10,50~52℃,68s 。
b.工艺管理项目:碱度、温度、清洗质量,槽液每周换2次。
(2)、浸脱脂液使用材料:弱碱清洗剂。
a.工艺条件:pH9.6~10,50~52℃,316 s 。
b.工艺管理项目:碱度、温度、清洗质量,槽液一年换1次(配油水分离器)。
(3)、喷洗自来水喷42s,每天更换。
(4)、表调(或浸洗)表调剂:pH7.2~7.5,153 s;或纯水。
a.工艺管理项目:水质和颗粒杂质,每周更换2次。
(5)、喷—浸磷化使用材料:锌盐磷化剂(配槽液和补加剂)、NaNO2。
a.工艺条件:TA27~29,FA1.4~1.8,52~54℃,421 s ,膜重约2g/m2,促进剂3.8~4.7点,含渣量≤300g/m3。
b.工艺管理项目:TA、FA促进剂等(2小时测1次),温度,沉渣,磷化膜质量,槽液连续使用不更换(配循环过滤装置,自动监测补偿装置)。
(6)、喷—浸水洗自来水,153s。
a.工艺管理项目:水质,每周更换2次。
(7)、喷—浸铬酸钝化钝化封闭剂,153s。
a.工艺管理项目:浓度,每周更换1次。
b.配套设备:铬废液专用处理装置。
(8)、去离子水浸—喷冲洗循环去离子水和纯净水,153s。
a.工艺管理项目:水电导值。
b.配套设备:制纯水装置,2周换1次。
(9)、干燥a.工艺条件:35℃—110℃—70℃,10min。
b.主要设备:热风循环对流低温烘道。
(10)、冷却强制冷却室工程项目:轿车车身涂装二、生产能力:25万辆/年三、工件材质:镀锌板四、工艺说明:1、上件将检验无锈白件挂于专用悬链上。
涂装工艺介绍
四、电泳工艺
电泳涂料的主要成膜物树脂是高分子化合物,它是一种可分散的胶体粒 子,被稀释剂水解后分散于水溶液中,树脂粒子被电离成负离子(或正离 子)。颜料与体质颜料被带电的树脂夹带一起,在直流电场力作用下向 相反极移动,这种现象称为电泳。 材料:KNT821型灰色双组份阴极电泳漆 电泳槽液固体份:18%~22% 电泳槽液电导率:1000μS/cm~1800μS/cm 电泳槽液pH值:6.0-6.6 电泳槽液温度:30±2℃ 电泳电压: 100V~240V 电泳时间: 2.5min以上 阳极液电导率: 500μS/cm-1000μS/cm 阳极液PH值: 3.5-5.0 超滤液PH值:4.0-6.0 颜基比: 0.25-0.35 溶剂含量: 0.8%-1.8% 为保持槽液稳定。根据使用情况不定期补加:乳液、色浆、溶剂等。
三、前处理工艺
6)促进剂的影响:其主要作用是加速氢离子在阴极的放电速度,促使 磷化第一阶段的酸蚀速度加快,因此可以称为金属腐蚀的催化剂; 7)被处理钢板的影响:钢板组成和表面状态均有差异,一般由以下 几点影响: (1)表面碳的污染:钢板表面碳的污染对磷化处理非常不利,磷化膜质量 差,耐蚀性差。 (2)钢板表面氧化膜:氧化膜厚度小于16*10-6mm时,能形成较好的磷化 膜和提高电泳涂装的耐蚀性。 (3)钢板表面的结晶方位 (4)冷轧钢板组成元素在表面浓化对磷化的影响:Mn的浓化对磷化有利, P的浓化对磷化有利。 (5)镀锌钢板钝化与采用不同的镀锌方式的镀锌板; 6)表调处理的影响。
三、前处理工艺
水洗:温 度:室温 水洗时间:浸2min,喷15s 沥 水:30s 碱 污:≤0.5点/50ml 换水清洗:1次/周 新鲜自来水不断补充槽液溢流排放,保证水质稳定。 换水清槽,即将槽中污水放掉,杂质沉淀物清理干净,重新放满自来 水,一般每生产一周换一次水。 过滤器进出口压力差超过0.12MPa时,更换过滤袋,喷射压力越 大水洗效果越好,应每班检查喷嘴状况。
《白车身结构》课件
多学科优化
综合考虑多个学科的因 素,如结构、流体、热
等,实现全面优化。
03
白车身材料与工艺
材料类型与选择
钢材
高强度钢、低碳钢、合金钢等,具有较好的 强度和塑性,广泛应用于白车身结构。
碳纤维复合材料
高强度、高刚性、轻量化,适用于高性能汽 车和豪华车。
铝合金
质量轻、耐腐蚀,可塑性强,是现代汽车轻 量化材料的首选。
《白车身结构》ppt课件
目录
• 白车身概述 • 白车身结构设计 • 白车身材料与工艺 • 白车身性能分析 • 白车身轻量化设计 • 白车身发展趋势与展望
01
白车身概述
白车身的定义
总结词
白车身是汽车的基础结构,由多个金属部件焊接而成,不包括发动机、底盘和 电气设备等部分。
详细描述
白车身是汽车的基础结构,主要由金属部件焊接而成,包括车身骨架和内外覆 盖件等部分。它不包括发动机、底盘和电气设备等汽车核心部件,这些部件通 常在白车身的基础上进行安装。
白车身的组成
总结词
白车身主要由车身骨架、内外覆盖件、车门、车窗等部分组成。
详细描述
白车身由多个部件组成,其中最重要的是车身骨架,它承载着汽车的主要重量和受力。此外,白车身还包括内外 覆盖件、车门、车窗等部分,这些部件通常由金属薄板经过冲压、焊接等工艺制成。白车身的组成部件需要经过 精心的设计和加工,以确保其质量和性能符合要求。
质量控制与检测
严格把控材料质量
确保所采购的材料符合质量要求和规格标准 。
过程控制
在生产过程中进行实时监控,确保工艺参数 和操作符合要求。
质量检测
对白车身进行多项检测,如尺寸检测、强度 检测、外观检测等,确保产品质量。
白车身涂装工艺演示文稿
§2 涂装工艺 前处理输送方式
RoDip-3与摆杆输送链的对比
§2 涂装工艺
漆前表面处理
目的是清除被涂件表面的所有异物,提供适合涂装要求的良好基底。
前处理方式和工艺的选择应根据实际情况合理选择。 根据污物形式和程度选择(油污类型、有无生锈) 根据工件使用环境选择 根据涂料特性选择 根据工件材质选择 1.脱脂
1960年,英国的卜内门公司与里兰公司共同研制成功阳极电泳涂 料。
1963年,福特公司建立了世界上第一条完整的电泳涂装线。
1969年,美国在电泳涂装线上成功引入超滤技术。 1971年,第一代阴极电泳漆在通用汽车公司投入使用。 1976年,第二代阴极电泳漆在通用公司成功应用。 日本和英国1977年由美国引进技术后,其汽车涂装从78-79年向
为电泳。 -
H+ 电泳槽液
+
R-OH-
R-NHCOO-
电解
电泳
电沉积
阳极: 2H2O-4e—O2+4H+ 阴极: 2H2O+2e-—2OH-+H2 R-NH++OH-——R-N+H2O
§2 涂装工艺
电泳涂装
《白车身涂胶工艺》课件
这是一份关于白车身涂胶工艺的PPT课件。本课件介绍了白车身涂胶工艺的 概述、系统组成、涂装参数、优势以及案例分析,并展望了其未来发展趋势。
简介
介绍PPT的主题和目的,同时阐述白车身涂胶工艺的意义和优势。
白车身涂胶工艺概述
涂胶工艺的理解以及白车身涂胶工艺的定义和基本流。
白车身涂胶的优势
1 减少工人劳动强度
自动化涂胶过程减轻工 人的工作负担。
2 提高工作效率
涂胶系统能够快速且准 确地完成涂布任务。
3 减少环境污染
采用涂胶工艺可以减少 溶剂挥发和废料产生。
案例分析
以汽车白车身涂胶工艺为例
分析其应用效果、节约情况以及对产品质量的提升。
结语
总结白车身涂胶工艺的重要性,并展望其未来发展趋势,包括更高的自动化水平和更环保的技术创新。
白车身涂胶系统组成
涂料箱
存放涂覆车身所需的涂料 和化学品。
涂布头
用于将涂料均匀涂布在车 身表面。
控制系统
监控涂胶过程并调节涂布 参数的系统。
涂装参数
1 涂胶速度
控制涂料喷涂的速度和涂布厚度。
3 涂布宽度
涂料覆盖的宽度范围。
2 涂胶厚度
决定涂层的厚度和均匀性。
4 涂胶均匀性
确保涂布的均匀性和一致性。
白车身焊装工艺
车身焊装工艺
焊 接 工 艺
焊接是焊装车间白车身(Body in white)生产过程中最重要的工艺,主 要焊接工艺有:点焊、凸焊、CO2气体保护焊、螺柱焊等。
1. 点焊
点焊,是将被焊工件压紧于两电极之间,并通以电流,利用电流流经工 件接触面及邻近区域产生的电阻热将其加热到熔化状态并形成扁球形的熔 核。
螺纹升角一般都在1.5度~5度之间,具有一定的自锁能力,联接用的螺纹绝大数 是单头的三角螺纹。 2.螺纹联接件 螺纹联接件有螺栓、螺钉、螺母、及垫圈。 螺栓 螺栓穿过联接件的孔与螺母配合使用。见图1 螺钉 不用螺母而直接把螺纹部分拧进零件上的螺纹孔中的螺纹零件称为螺钉。 (见图2)
D 图1 螺栓 图2 螺丁 图3 螺母
M12X40—4.8、螺柱ISO
有关标准:螺柱ISO பைடு நூலகம்398—系列,如螺柱ISO 1398— PD
1398— FD M4X20—4.8 等
螺柱焊工艺过程(销栓焊接):
螺柱规格型号与最小板厚δmin的关 系(低碳钢):
1.短周期拉弧螺柱焊
δmin=d/8 但不小于0.6mm
2.电容放电拉弧螺柱焊
δmin=d/10 但不小于0.5mm 3.用陶瓷环保护拉弧螺柱焊 δmin=d/4 但不小于1mm 4.气体(CO2)保护拉弧螺柱焊 δmin=d/8但不小于1mm
白车身涂胶工艺课件PPT
02 白车身涂胶工艺流程
涂胶前的准备
清洁
01
确保白车身表面无油污、灰尘、杂质等,为涂胶提供良好的附
着基础。
预处理
02
对白车身表面进行预处理,如打磨、喷涂底漆等,以提高涂胶
的附着力。
胶带保护
03
在不需要涂胶的区域粘贴胶带,以防止涂胶污染。
涂胶材料的选用
根据白车身材质和涂 胶要求选择合适的胶 粘剂,如热熔胶、冷 胶等。
详细描述
02
涂胶设备维护不当,导致出胶量不稳定或出胶不均 匀。
03
涂胶操作人员技能不足,未能按照标准操作规程进 行涂胶。
涂胶不均匀问题
• 胶水混合不均匀或未按规定比例调配,导 致胶水粘度不一致。
涂胶不均匀问题
定期对涂胶设备进行检查和维护,确保设备状 态良好。
严格按照胶水配比进行调配,确保胶水混合均匀。
04 白车身涂胶工艺的优化与 改进
提高涂胶效率的方法
01
02
03
自动化涂胶设备
采用自动化涂胶设备,如 机器人涂胶系统,能够提 高涂胶效率,减少人工操 作时间。
优化涂胶路径
通过计算机辅助设计软件, 对涂胶路径进行优化,减 少不必要的涂胶和重复涂 胶,提高涂胶效率。
涂胶前的预处理
对车身表面进行预处理, 如清洁、除油、除锈等, 能够提高涂胶的附着力, 减少返工和重涂。
降低涂胶过程中挥发性有机化合物排放,减少环境污染。
水性涂胶技术
用水作为稀释剂代替有机溶剂,降低对环境和人体的危害。
回收再利用技术
对废旧涂胶材料进行回收、再生和再利用,降低资源消耗 和环境污染。
THANKS FOR WATCHING
白车身车门工艺流程的参考文献内容
白车身车门工艺流程的参考文献内容下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 车身结构设计在白车身车门工艺流程中,首先需要进行车身结构设计。
简要说明车身涂装工艺流程
简要说明车身涂装工艺流程
车身涂装工艺流程一般包括以下几个步骤:
1. 表面处理:在涂装之前,需要对汽车表面进行清洗、除锈、喷砂等处理,确保表面光滑平整,有利于涂料的附着和持久性。
2. 底漆涂装:底漆是涂装层中最重要的一层,主要起到防腐、抗氧化、增强附着力等作用。
底漆涂装一般分为两道工序:第一道工序是底漆封闭,主要使用高固体份量的底漆,填充凹槽,保证表面平整;第二道工序是底漆调整,即将颜色和亮度调整到与车身相符。
3. 烘干处理:底漆涂装完成后需要进行烘干处理,以使底漆彻底干燥,避免后续涂装层出现问题。
4. 面漆涂装:面漆施工是车身涂装过程中的关键环节,它决定了车身的最终效果。
面漆涂装的目的是为了增加光泽度、美观度、耐候性等。
面漆涂装一般也会分为两道工序,第一道是面漆涂装,第二道是面漆调整。
5. 烘干处理:面漆涂装完成后同样需要进行烘干处理,以使面漆彻底干燥,确保车身涂装的质量和耐久性。
6. 抛光处理:车身涂装完成后还需要进行抛光处理,以去除表面缺陷、提高光泽度、加强车身涂层的保护作用。
总的来说,车身涂装工艺流程非常繁琐,需要经过多个步骤,每个步骤都要精心操作,才能保证最终效果。
同时,不同汽车品牌和型号的涂装工艺流程也有所不同,具体应根据车型和涂装需求来确定。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2020/6/2
14
§2 涂装工艺
电泳涂装
按一次泳涂膜厚 阴 极 电 泳 底 漆
按环保要求
薄膜型 中厚膜型 厚膜型
有铅型 无铅型 节能型 低废气排放
2020/6/2
15
§2 涂装工艺
电泳涂装
电泳涂装是一个极为复杂的电化学反应过程,其中至少包括电解、电泳、电
装质量的好坏的三要素:涂料、涂装技术(方法、设备、环境)和涂装管理
涂装类型 根据被涂物对外观装饰性要求、涂层使用条件和涂层性能,一般分下列五种类型:
1.高级装饰性涂层(一级涂层)
应用范围:高、中级轿车,钢琴、计算机、高档自行车、家用电器
等 2.装饰性涂层 (二级涂层)
应用范围:载重汽车驾驶室、火车车厢、公共汽车、机床等 3.保护装饰性涂层(三级涂层)
用碱性溶液或有机溶剂等靠皂化、乳化作用或浸透溶解除去金属工件表面的油
污,清洁底材的方法称为脱脂(或除油)。
常见的脱脂方法有:碱液清洗、有机溶剂脱脂、表面活性剂、乳化剂脱脂、电 化学除油。
控制的工艺参数:碱度、温度、工作时间、喷淋压力。
2020/6/2
9
§2 涂装工艺 漆前表面处理
2.锆系磷化
反应机理
1960年,英国的卜内门公司与里兰公司共同研制成功阳极电泳涂 料。
1963年,福特公司建立了世界上第一条完整的电泳涂装线。
1969年,美国在电泳涂装线上成功引入超滤技术。 1971年,第一代阴极电泳漆在通用汽车公司投入使用。 1976年,第二代阴极电泳漆在通用公司成功应用。 日本和英国1977年由美国引进技术后,其汽车涂装从78-79年向
应用范围:工厂设备、集装箱、农业机械、管道等 4.一般保护性涂层
5.特种保护性涂层
6.其它如锤纹、冰纹、皱纹等美术装饰涂层或具有示温、夜光等特种功能涂层
2020/6/2
6
§2 涂装工艺
车身涂装工艺流程
白车身----洪流冲洗(喷)---预脱脂(浸)----脱脂(浸)-----水洗1(喷)----水 洗2(浸)-----纯水洗1(浸)-----锆系磷化(浸)-----纯水洗2(喷)-----纯水洗 3(浸)-----新鲜纯水洗(喷)----阴极电泳----UF0(喷)----UF1(浸)----UF2 (浸)----纯水洗1(喷)----纯水洗2(浸)-----沥水转挂----电泳烘干----刮腻子---电泳打磨----粗细密封、胶堵、阻尼板—PVC喷涂----中涂(擦净、喷涂、流平) ----中涂烘干----中涂打磨----面漆喷涂(擦净、喷涂、流平)-----面漆烘干----抛 光检查----贴膜报交----注蜡----送总装
2020/6/2
7
§2 涂装工艺 前处理输送方式
RoDip-3与摆杆输送链的对比
2020/6/2
8
§2 涂装工艺
漆前表面处理
目的是清除被涂件表面的所有异物,提供适合涂装要求的良好基底。
前处理方式和工艺的选择应根据实际情况合理选择。 根据污物形式和程度选择(油污类型、有无生锈) 根据工件使用环境选择 根据涂料特性选择 根据工件材质选择 1.脱脂
电气绝缘漆、船底防污漆、超温报警示温涂料、抗红外线 涂料
2020/6/2
4
§1 涂料和涂装基本知识
1.3 涂料的组成
主要成膜物质
涂料 组成
次要成膜物质
油料
树脂
颜料
稀料
辅助材料
稳定剂 防冻剂
2020/6/2
乳化剂
5
§2 涂装工艺
涂装是物体表面的最终修饰,涂装质量的好坏对物体的价值有直接的影响。影响涂
(2)涂装效率高,涂料损失小,涂料的利用率可达90%~95%; (3)涂膜厚度均匀,附着力强,涂装质量好,工件各个部位如内 层、凹陷、焊缝等处都能获得均匀、平滑的漆膜,解决了其他涂装 方法对复杂形状工件的涂装难题; (4)生产效率高,施工可实现自动化连续生产,大大提高劳动效 率; (5)设备复杂,投资费用高,耗电量大,其烘干固化要求的温度 较高,涂料、涂装的管理复杂,施工条件严格,并需进行废水处理; (6)只能采用水溶性涂料,在涂装过程中不能改变颜色,涂料贮 存过久稳定性不易控制。
2020/6/2
10
§2 涂装工艺 漆前表面处理
2.锆系磷化
转化膜厚度: 20 to 50 nm
转化膜由氧化锆为主的纳米颗粒组成。
2020/6/2
11
§2 涂装工艺
电泳涂装:(electro-deposition)
电泳涂装是把工件和对应的电极放入水溶性涂料中,接上电源 后,依靠电场所产生的物理化学作用,使涂料中的树脂、颜填料在 以被涂物为电极的表面上均匀析出沉积形成不溶于水的漆膜的一种 涂装方法。 电泳涂装的分类:
白车身涂装工艺
SE工程部 涂装SE科
2020/6/2
1
主要内容
§1
§2 §3 §4 §5
涂料和涂装基本知识 汽车车身涂装工艺 涂装工艺方法 涂装三废处理 涂装SE同步工程
2020/6/2
2
§1 涂料和涂装基本知识
1.1 涂料和涂装的概念
涂料:是以高分子材料为主体,以有机溶剂、水或空气为分ED)(工件是阳极,涂料是阴离
子型)和阴极电泳(CED)(工件是阴极,涂料是阳离子型);
② 按电源可分为直流电泳和交流电泳;
③ 按工艺方法又有恒电压法和恒电流法。
2020/6/2
12
§2 涂装工艺
电泳涂装的发展过程
1809年,俄国化学家列斯首先发现了胶体粒子在电场作用下产生 电泳的现象。
涂装:将涂料均匀地涂布在基体表面并使之形成一层连 续、致密涂膜的操作工艺称为涂装。
2020/6/2
3
§1 涂料和涂装基本知识
1.2 涂料和涂装的作用
1. 保护作用
主要是金属防腐蚀。
2. 装饰作用
装饰产品表面,美化产品和生活环境。
3. 标志作用 做色彩广告标志,起到警告、危险、安全、禁
止等信号作用。 4. 特殊作用
阴极电泳涂装转化。
80年代中期,美、德、日等开发厚膜型阴极电泳涂料。 90年代末,顺应环保法规要求的无铅电泳涂料相继投入应用。 目前,阴极电泳涂料已发展到第六代。
2020/6/2
13
§2 涂装工艺
电泳涂装
电泳涂装与其他涂装方法相比较,具有下述特点:
(1)采用水溶性涂料,以水为溶解介质,节省了大量有机溶剂, 大大降低了大气污染和环境危害,安全卫生,同时避免了火灾的隐 患;
