《磁控溅射法制备透明导电氧化物薄膜及其性能研究》一、引言透明导电氧化物薄膜作为一种重要的功能材料，在光电、电磁、热学等领域具有广泛的应用。
近年来，随着科技的发展，透明导电氧化物薄膜的制备技术也在不断进步。
其中，磁控溅射法因其制备工艺简单、薄膜质量高、可重复性好等优点，成为制备透明导电氧化物薄膜的常用方法之一。
本文将详细介绍磁控溅射法制备透明导电氧化物薄膜的过程，并对其性能进行研究。
二、磁控溅射法制备透明导电氧化物薄膜2.1 实验材料与设备实验材料主要包括靶材（如氧化锡、氧化铟等）、基底（如玻璃、石英等）以及氩气等。
实验设备为磁控溅射镀膜机，该设备具有高真空度、高溅射速率、低损伤等特点。
2.2 制备过程（1）将基底清洗干净，放入磁控溅射镀膜机中；（2）将靶材安装在磁控溅射镀膜机的靶材托盘上；（3）将氩气通入磁控溅射镀膜机内，调整气压至合适范围；（4）开启磁控溅射镀膜机的电源，调节溅射功率和溅射时间；（5）当靶材表面开始发生溅射现象时，基底上的透明导电氧化物薄膜开始沉积；（6）在设定的时间结束后，关闭电源，停止溅射。
2.3 工艺参数优化在实验过程中，可以通过调整磁控溅射镀膜机的工艺参数（如溅射功率、溅射时间、工作气压等），来优化透明导电氧化物薄膜的制备过程。
在实验过程中，需要控制好各参数的配合关系，以获得最佳的薄膜质量和性能。
三、性能研究3.1 结构性能研究通过X射线衍射（XRD）技术对制备的透明导电氧化物薄膜进行结构分析。
通过XRD图谱可以确定薄膜的晶体结构、晶格常数等参数。
此外，还可以利用扫描电子显微镜（SEM）观察薄膜的表面形貌，分析薄膜的致密性和颗粒大小。
3.2 电学性能研究通过四探针法测量透明导电氧化物薄膜的电阻率、方块电阻等电学性能参数。
同时，还可以通过霍尔效应测试等方法研究薄膜的载流子浓度、迁移率等电学性质。
通过这些研究，可以评估薄膜的导电性能及其在器件中的应用潜力。
3.3 光学性能研究通过紫外-可见光分光光度计（UV-Vis）测量透明导电氧化物薄膜的光学性能参数，如透光率、反射率等。
玻璃制造中的透明导电薄膜技术
19世纪末，科学家发现某些金属氧化物具有导电性
20世纪初，科学家开始研究透明导电薄膜材料
1950年代，美国科学家首次制备出透明导电氧化物薄膜
技术发展阶段
商业化阶段：20世纪90年代，ITO透明导电薄膜开始广泛应用于液晶显示器、太阳能电池等领域
早期研究：20世纪50年代，美国贝尔实验室首次发现透明导电薄膜
透明导电薄膜的应用：如触摸屏、太阳能电池、LED等
透明导电薄膜的性能改进：如提高导电性、透光率、稳定性等
玻璃制造中的透明导电薄膜技术应用案例
显示屏幕制造中的应用
透明导电薄膜技术在显示屏幕制造中的应用
透明导电薄膜技术可以提高显示屏幕的透光率和导电性
透明导电薄膜技术可以降低显示屏幕的功耗和发热量
透明导电薄膜技术可以增强显示屏幕的显示效果和稳定性
技术创新：开发新型材料、改进制备工艺、优化结构设计等
感谢您的观看
汇报人：
解决方案：改进制备工艺，提高薄膜的均匀性和稳定性
解决方案：采用新型材料和工艺，如氧化铟锡（ITO）、石墨烯等
技术瓶颈：透明导电薄膜的成本问题
技术瓶颈：透明导电薄膜的稳定性和可靠性问题
解决方案：开发低成本、高效率的制备技术，降低生产成本
市场发展前景
透明导电薄膜技术在太阳能电池、触摸屏等领域具有巨大的市场潜力
掺杂技术：通过掺杂技术，改变薄膜的导电类型和电导率，满足不同应用需求
玻璃制造中的Hale Waihona Puke 明导电薄膜技术发展历程技术起源
1970年代，日本科学家研制出第一代透明导电薄膜材料ITO（氧化铟锡）
1990年代，第二代透明导电薄膜材料AZO（氧化铝锌）和GZO（氧化镓锌）相继问世
2000年代，第三代透明导电薄膜材料如石墨烯、碳纳米管等开始受到关注
透明导电薄膜(TCO)之原理及其应用发展课件
透明导电薄膜
金属化合物薄膜(TCO)
泛指具有透明导电性之氧化物、氮化物、氟化物
a.氧(氮)化物：In2O3、SnO2、ZnO、CdO、TiN b.掺杂氧化物：In2O3:Sn (ITO)、ZnO:In (IZO)、ZnO:Ga (GZO) ZnO:Al (AZO)、SnO2:F、TiO2:Ta
c.混合氧化物：In2O3-ZnO、CdIn2O4、Cd2SnO4、Zn2SnO4
透明导电氧化物(Transparent Conductive Oxide, TCO)
2.TCO的导电原理
3.TCO的光学性质
4. TCO薄膜之市场应用及未来发展
什么是透明导电薄膜?
在可见光波长范围内具有可接受之透光度
������ 以flat panel display而言透光度愈高愈好 ������ 以solar cell而言太阳光全波长范围之透光度及热稳定性
透明导电薄膜(TCO) 之原e
1.ITO及各种透明导电氧化物材料的介绍
透明导电氧化物(Transparent Conductive Oxide, TCO)
2.TCO的导电原理
3.TCO的光学性质
4. TCO薄膜之市场应用及发展
1.ITO及各种透明导电氧化物材料的介绍
特点：1.ZnO矿产产能大。 2.价格比ITO便宜(> 200% cost saving) 。 3.部分AZO靶材可在100%Ar环境下成膜，制程控制容易。 4.耐化性比ITO差，通常以添加Cr、Co于ZnO系材料中来 提高其耐化性。
1.ITO及各种透明导电氧化物材料的介绍
透明导电氧化物(Transparent Conductive Oxide, TCO)
������ 2000年代，主要的透明导电性应用以ITO材料为主，磁控溅镀ITO成为 市 场上制程的主流.
透明导电薄膜材料的制备及其在电子学领域中的应用

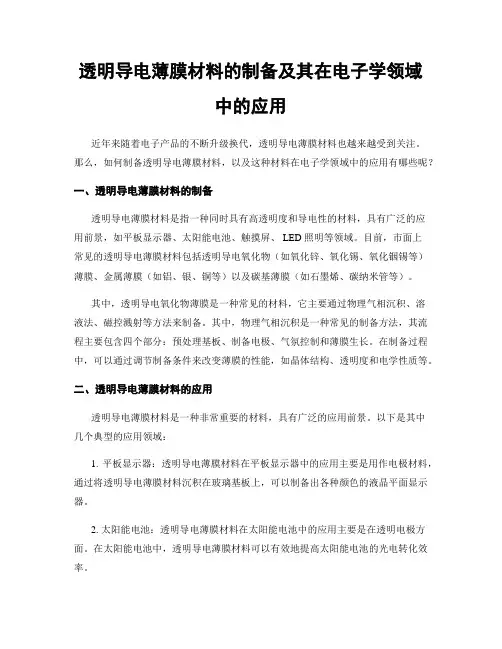

透明导电薄膜材料的制备及其在电子学领域中的应用近年来随着电子产品的不断升级换代，透明导电薄膜材料也越来越受到关注。
那么，如何制备透明导电薄膜材料，以及这种材料在电子学领域中的应用有哪些呢？一、透明导电薄膜材料的制备透明导电薄膜材料是指一种同时具有高透明度和导电性的材料，具有广泛的应用前景，如平板显示器、太阳能电池、触摸屏、 LED 照明等领域。
目前，市面上常见的透明导电薄膜材料包括透明导电氧化物（如氧化锌、氧化锡、氧化铟锡等）薄膜、金属薄膜（如铝、银、铜等）以及碳基薄膜（如石墨烯、碳纳米管等）。
其中，透明导电氧化物薄膜是一种常见的材料，它主要通过物理气相沉积、溶液法、磁控溅射等方法来制备。
其中，物理气相沉积是一种常见的制备方法，其流程主要包含四个部分：预处理基板、制备电极、气氛控制和薄膜生长。
在制备过程中，可以通过调节制备条件来改变薄膜的性能，如晶体结构、透明度和电学性质等。
二、透明导电薄膜材料的应用透明导电薄膜材料是一种非常重要的材料，具有广泛的应用前景。
以下是其中几个典型的应用领域：1. 平板显示器：透明导电薄膜材料在平板显示器中的应用主要是用作电极材料，通过将透明导电薄膜材料沉积在玻璃基板上，可以制备出各种颜色的液晶平面显示器。
2. 太阳能电池：透明导电薄膜材料在太阳能电池中的应用主要是在透明电极方面。
在太阳能电池中，透明导电薄膜材料可以有效地提高太阳能电池的光电转化效率。
3. 触摸屏：透明导电薄膜材料在触摸屏中主要应用在电极方面。
通过将透明导电薄膜材料沉积在玻璃基板上，可以制备出各种触摸屏产品，如手机、平板电脑等。
4. LED 照明：透明导电薄膜材料在 LED 照明中的应用主要是在电极方面。
通过将透明导电薄膜材料沉积在氮化铝基板上，可以制备出更加高效的白光LED 灯。
总之，透明导电薄膜材料具有广泛的应用前景，随着科技的不断进步，其性能和应用范围也将不断扩大，为电子学领域的发展做出更大的贡献。
ito导电膜结构
ito导电膜结构

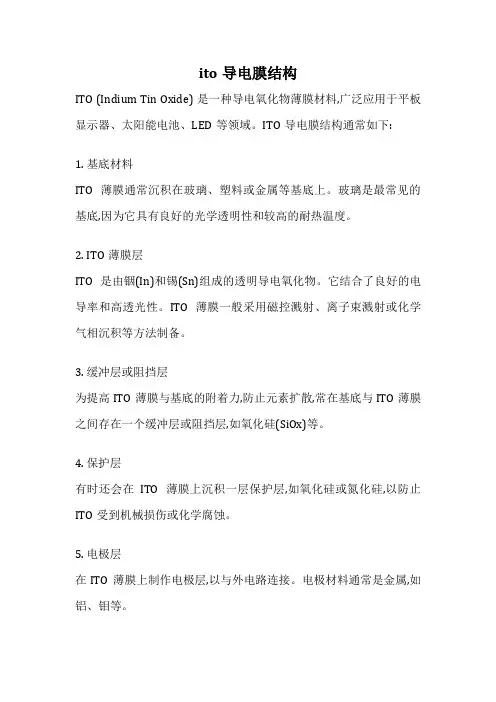

ITO (Indium Tin Oxide) 是一种导电氧化物薄膜材料,广泛应用于平板显示器、太阳能电池、LED等领域。
ITO导电膜结构通常如下:
1. 基底材料
ITO薄膜通常沉积在玻璃、塑料或金属等基底上。
玻璃是最常见的基底,因为它具有良好的光学透明性和较高的耐热温度。
2. ITO薄膜层
ITO是由铟(In)和锡(Sn)组成的透明导电氧化物。
它结合了良好的电导率和高透光性。
ITO薄膜一般采用磁控溅射、离子束溅射或化学气相沉积等方法制备。
3. 缓冲层或阻挡层
为提高ITO薄膜与基底的附着力,防止元素扩散,常在基底与ITO薄膜之间存在一个缓冲层或阻挡层,如氧化硅(SiOx)等。
4. 保护层
有时还会在ITO薄膜上沉积一层保护层,如氧化硅或氮化硅,以防止ITO受到机械损伤或化学腐蚀。
5. 电极层
在ITO薄膜上制作电极层,以与外电路连接。
电极材料通常是金属,如铝、钼等。
ITO导电膜的性能主要取决于制备工艺、膜厚、掺杂浓度等参数。
优化这些参数可获得高透光率、低电阻率、良好的机械和化学稳定性。
透明导电薄膜(tco)
TCO薄膜的導電原理
➢材料之導電率σ
σ=neμ
其中n = 載子濃度 (就TCO材料包括電子及電洞)
e：載子的電量
μ：載子的mobility
載子由摻雜物的混入及 離子的缺陷生成
TCO中導電性最好的ITO，載子濃度約1018~1019 cm-3 ﹙金屬載子濃度約1022 ~10~23 cm-3﹚
ZnO:Ti
特點：1. ZnO礦產產能大。 2. 價格比ITO 便宜(> 200% cost saving) 。 3. 部分AZO靶材可在100% Ar環境下成膜，製程控制容易。 4.耐化性比ITO 差，通常以添加Cr、Co 於ZnO系材料中來 提高其耐化性。
1. ITO及各種透明導電氧化物材料的介紹
■ 1980年代，磁控濺鍍﹙magnetron sputtering﹚開發，使低溫沉膜製程，不
■
論在玻璃及塑膠基板均能達到低面阻值、高透性ITO薄膜.
■ 1990年代，具有導電性之TCO陶瓷靶材開發，使用DC 磁控濺鍍ITO，使
■
沉積製程之控制更趨容易，各式TCO材料開始廣泛被應用.
■ 2000年代，主要的透明導電性應用以ITO 材料為主，磁控濺鍍ITO成為市
m*↓：取決於TCO 材料。(intrinsic effect)
TCO薄膜的導電原理
➢電阻比(又稱體阻抗, ρ) 反比於導電率(conductivity, σ) ➢ρ= 1/ σ ohm-cm
➢ 平面顯示器中探討的薄膜的導電性有別於半導體的導電性。
➢通常，面電阻(surface resistance, γ) or (sheet resistance
tco膜反射率
TCO膜反射率概述TCO膜（透明导电氧化物薄膜）是一种广泛应用于光电子器件和太阳能电池等领域的特殊材料。
其具有良好的透明性和导电性能，可用于提高光电转换效率。
TCO膜反射率是指这种薄膜对入射光的反射程度。
本文将详细介绍TCO膜反射率的相关知识。
TCO薄膜的特性透明性TCO薄膜具有优异的透明性，通常在可见光范围内的透过率可以达到90%以上。
这主要归功于其晶格结构中含有大量空位，使得光线能够穿过并不受到阻碍。
导电性TCO薄膜不仅具有良好的透明性，还具备优异的导电性能。
这是由于其表面存在着大量自由载流子，可以有效地传导电流。
因此，在太阳能电池等器件中使用TCO薄膜可以提高器件的电气连接效果。
反射率然而，由于TCO材料本身的折射率和反射率与空气存在较大的差异，因此在光照条件下，TCO薄膜表面会发生一定程度的反射。
TCO膜反射率是衡量其反射程度的重要指标。
影响TCO膜反射率的因素材料选择TCO材料的选择对于膜的反射率有着重要影响。
常用的TCO材料包括氧化锡（SnO2）、氧化铟锡（ITO）等。
这些材料具有不同的光学性质和电学性质，因此对于不同应用场景，需要选择合适的材料以实现较低的反射率。
薄膜厚度TCO薄膜厚度也是影响其反射率的重要因素。
通常情况下，随着薄膜厚度增加，其反射率会逐渐降低。
然而，在一定范围内增加厚度并不能无限制地降低反射率，过厚的薄膜可能会引起其他问题。
表面处理通过表面处理可以进一步降低TCO薄膜的反射率。
常见的表面处理方法包括化学处理、机械抛光等。
这些方法可以改变薄膜表面的形貌和光学性质，从而降低反射率。
入射角度入射角度也会对TCO膜的反射率产生影响。
一般来说，入射角度越大，反射率越高。
因此，在设计光电子器件时，需要考虑入射角度对反射率的影响，并采取相应的措施来减少反射损失。
降低TCO膜反射率的方法多层结构通过设计多层结构可以有效地降低TCO膜的反射率。
多层结构通常由不同折射率和厚度的材料组成，通过调节各层材料的参数可以实现对特定波长光线的衍射和干涉效应，从而降低整体反射率。
ito材料
ito材料ITO材料是一种用于制备ITO透明导电薄膜的材料，其中ITO 代表着铟锡氧化物（Indium Tin Oxide）。
ITO材料具有优异的透明性和导电性，被广泛应用于电子显示器、太阳能电池、触摸屏和光电器件等领域。
ITO材料的制备主要是通过物理气相沉积（Physical Vapor Deposition，PVD）的方法。
这种方法利用高温和低压下的真空环境，将金属铟和锡在氧气氛围中蒸发，然后在基底表面生成ITO薄膜。
通过调节蒸发速率和氧气流量，可以控制ITO 薄膜的组成和性能。
ITO薄膜通常具有高透过率和低电阻率的特点。
其透明性使得光线可以穿过薄膜，适用于各种显示器件。
此外，ITO薄膜还具有良好的电导率，可用于导电电极和连接器。
它们的导电性能可以通过调整薄膜的厚度和添加适量的掺杂剂来改善。
在电子显示器方面，ITO薄膜广泛应用于液晶显示器和有机发光二极管显示器（OLED）。
液晶显示器利用ITO薄膜作为透明导电电极，来控制液晶分子的排列和光的透射，从而实现像素点的切换和显示功能。
OLED显示器则利用ITO薄膜作为透明电极和光辐射层，实现高亮度、高对比度和快速响应的显示效果。
除了电子显示器，ITO材料还广泛用于太阳能电池和触摸屏等领域。
在太阳能电池中，ITO薄膜用作透明导电电极，将光能转化为电能。
触摸屏则利用ITO薄膜作为感应电极，感应触摸信号，并将其转化为计算机或其他设备可以识别的信号。
然而，ITO材料也存在一些问题。
首先，铟和锡是稀有金属，供应有限，使得ITO薄膜的成本较高。
其次，ITO薄膜在柔性基底上的应用存在困难，因为ITO薄膜易碎且不耐弯曲。
因此，研究人员正在寻找代替ITO材料的新型透明导电材料，以解决这些问题。
总之，ITO材料作为一种优秀的透明导电材料，广泛应用于电子显示器、太阳能电池、触摸屏和光电器件等领域。
虽然存在一些问题，但其透明性和导电性使得ITO材料成为了许多先进技术的关键组成部分。
TCO简介资料
A B
Al
ZnO:Al
n:a-si
i:a-si p:a-si TCO(SnO2:F)
透过率（ %)
A Haze Compensated Transmissiion B Direct Transmission
+
光生电压 Voc
600
700
800
900
波 长 （ nm)
RS=RTCO+RTCO/P接触+R体电阻+R背电极
深圳
深圳 芜湖 东莞 蚌埠
126
126 68 275 1200
confidential
广东汉能光伏有限公司
三、 TCO制备影响因素
沉积时间的影响
沉积时间延长，薄膜厚度增加，电阻率下降。
沉积时间延长，溅射腔室温度升高，薄膜晶化 程度提高，薄膜电阻率进一步降低。
沉积时间过长，温度过高，晶粒过大时,晶粒的 取向变差,分散度和偏离度变大,晶界中的缺陷 增多, 薄膜的电阻率升高。
confidential
广东汉能光伏有限公司
三、 TCO制备影响因素
退火的影响
晶粒长大可以大大减小晶界散射，提高迁移率； 应力减小使AZO晶粒沿着垂直衬底方向柱状生长，优化晶体结构；
吸附氧的减小使电子的捕获陷阱减小，增大了薄膜中的载流子浓 度。
confidential
广东汉能光伏有限公司
三、 TCO制备影响因素
高反射率及其它半导体的特性。
confidential
广东汉能光伏有限公司
一、TCO概述
导电原理： 在原本导电能力很弱的本征半导体中掺入微量的其他 元素，这些微量元素被称为杂质，掺杂后的半导体称为杂 质半导体，掺杂后就会使半导体的导电性能得以提高。
TCO简介
A B
Al
ZnO:Al
n:a-si
i:a-si p:a-si TCO(SnO2:F)
透过率（ %)
A Haze Compensated Transmissiion B Direct Transmission
+
光生电压 Voc
600
700
800
900
波 长 （ nm)
RS=RTCO+RTCO/P接触+R体电阻+R背电极
粗糙表面和光滑表面上的银膜 的光谱透过率和反射率曲线
confidential
广东汉能光伏有限公司
四、TCO膜性能与表征：
AZO制绒的基本原理
a=0.32426nm c=0.51948nm
confidential
广东汉能光伏有限公司
四、TCO膜性能与表征：
TCO绒面结构的影响因素
制绒工艺的影响 酸的种类 酸的浓度 腐蚀时间
confidential
广东汉能光伏有限公司
TCO膜的陷光结构介绍
四、TCO膜性能与表征
增加了入射光在光吸收层中的光程。 提高了光的吸收效率，提高了太阳电 池的光电转化率。
confidential
广东汉能光伏有限公司
四、TCO膜性能与表征：
TCO膜的陷光结构介绍
可见光范围内光谱透 过率之差在5%以内， 由于它们的光谱反射 率曲线没有差异，显 然透过率的差异是由 膜层的吸收作用造成 的。
confidential
广东汉能光伏有限公司
三、 TCO制备影响因素
衬底温度的影响
在低温时，薄膜中晶粒尺寸通常较小，晶粒间界散射占主导地位，对载流子的迁移 率产生较大的影响。 随着衬底温度的升高，薄膜在沉积过程中获得较大能量而使晶粒尺寸增大，大的晶 粒可以减少载流子的散射使迁移率相应增加，薄膜缺陷减少。 温度过高，尺寸过大，使得晶粒的取向性变差以及分散度和偏离度变大，晶界中缺 陷增多，形成了更高的晶界势垒，使散射增大。
透明导电薄膜实验报告
透明导电薄膜实验报告本实验旨在制备透明导电薄膜，通过控制合成条件，以达到提高导电性能和透明度的目的。
首先，我们将详细介绍实验的原理、材料和方法，随后进行结果和讨论，并对实验过程中的问题和改进方向进行探讨。
一、实验原理透明导电薄膜是一种同时具有透明性和导电性能的薄膜材料，通常由导电氧化物薄膜组成。
透明导电薄膜在光电器件、平板显示、太阳能电池等领域具有广泛的应用前景。
导电氧化物材料具有优良的导电性能和透明度，是制备透明导电薄膜的理想材料之一。
二、实验材料和方法1. 实验材料：SnCl2、NaOH、PDMS等。
2. 实验步骤：（1）制备SnCl2溶液；（2）通过溶胶-凝胶法制备导电氧化物溶胶；（3）利用旋涂法在基底上制备透明导电薄膜；（4）热处理和表面修饰。
三、实验结果与讨论通过实验，我们成功制备了透明导电薄膜，对样品的透明度和导电性能进行了测试。
实验结果表明，我们所制备的透明导电薄膜具有较高的透明度和导电性能，符合预期的要求。
同时，我们还对薄膜的微观结构和表面形貌进行了分析，进一步验证了实验结果的可靠性。
在讨论部分，我们分析了实验中可能存在的问题和改进方向。
在制备过程中，控制合成条件对薄膜的性能有重要影响，需要进一步优化实验参数以提高薄膜的性能。
此外，我们还对未来的研究方向和应用前景进行了展望，希望通过不断的实验和改进，进一步提高透明导电薄膜的性能和稳定性。
综上所述，本实验成功制备了透明导电薄膜，并对其性能进行了测试和分析。
通过不断的实验和研究，我们相信透明导电薄膜在光电器件和其他领域的应用将会得到进一步推广和发展。
感谢各位的关注和支持！。
fto导电膜层
fto导电膜层
FTO导电膜层是一种N型半导体材料，具有优良的导电性和透光性。
其导电性来源于氟原子取代SnO2晶格中的氧原子所产生的载流子。
FTO薄膜属于SnO2基透明导电氧化物薄膜一类，是一种典型的n型掺杂的半导体薄膜材料。
这种薄膜材料常用于制备透明导电膜，通过物理气相沉积（PVD）技术将其转移到基板上。
FTO薄膜在薄膜太阳能电池、光电显示器和智能窗户等领域有着广泛的应用。
在制备FTO导电膜时，通常采用磁控溅射或脉冲激光沉积等技术。
这些技术可以将FTO材料以薄膜的形式转移到基板上，形成透明的导电膜层。
在制备过程中，需要对FTO薄膜的化学成分、晶体结构、表面形貌等进行控制，以提高其光电性能和稳定性。
此外，FTO导电膜层还可以与其他材料相结合，制备高性能复合导电薄膜。
例如，可以将FTO层与AgNWs和NiCr等材料相结合，制备出具有优异导电性能和稳定性的复合导电薄膜。
这种复合结构可以有效地提高薄膜的导电性能和存储稳定性，使其在电子器件和集成电路等领域具有潜在的应用前景。
总的来说，FTO导电膜层是一种重要的光电材料，在太阳能电池、显示器、智能窗户等领域有着广泛的应用前景。
随着科技的不断进步，FTO导电膜层的性能和应用领域还将得到进一步拓展和完善。
tco成膜原理
tco成膜原理TCO成膜原理TCO（透明导电氧化物）薄膜是一种具有高透明度和导电性能的材料，广泛应用于太阳能电池、液晶显示器、光电器件等领域。
TCO 薄膜的制备过程中，成膜原理起着至关重要的作用。
TCO薄膜的成膜原理主要包括物理气相沉积（PVD）和化学气相沉积（CVD）两种方法。
物理气相沉积是通过将高纯度的氧化物靶材蒸发或溅射到基底表面，形成薄膜。
而化学气相沉积则是通过在气氛中加入特定的气体，使其在基底表面发生化学反应生成薄膜。
在物理气相沉积中，常用的方法包括磁控溅射和电子束蒸发。
磁控溅射是将氧化物靶材置于真空室中，通过加热或电子束轰击使其蒸发，然后通过磁场控制蒸发物质的运动方向，最终在基底表面形成薄膜。
电子束蒸发则是利用电子束的高能量使靶材蒸发，并在基底表面形成薄膜。
化学气相沉积主要包括热分解法和化学气相沉积法。
热分解法是通过将气体在高温条件下分解生成反应物，然后在基底表面发生化学反应形成薄膜。
化学气相沉积法则是通过将气体在基底表面进行化学反应生成薄膜。
无论是物理气相沉积还是化学气相沉积，TCO薄膜的成膜过程都需要控制多个参数，如沉积温度、气氛成分、沉积速率等。
这些参数的选择对薄膜的性能和质量有着重要影响。
例如，沉积温度过高可能导致薄膜结晶不完全，影响导电性能；气氛成分的变化可能改变薄膜的透明度和导电性能。
TCO薄膜的成膜过程中还需要考虑基底表面的处理。
基底表面的清洁度和平整度对薄膜的附着力和均匀性有着重要影响。
常用的基底处理方法包括超声清洗、离子打磨和表面活化处理等。
TCO薄膜的成膜原理是通过物理气相沉积或化学气相沉积的方法，在控制好各种参数的条件下，使氧化物材料在基底表面形成高透明度和导电性能的薄膜。
这些薄膜在光电器件领域具有广泛的应用前景，为相关领域的发展提供了重要的支持。
透明导电氧化物薄膜与氧化铟锡薄膜
第一章透明导电氧化物薄膜与氧化铟锡薄膜1.1.透明导电氧化物薄膜透明导电氧化物（Transparent Conducting Oxide简称TCO）薄膜主要包括In、Sn、Zn和Cd的氧化物及其复合多元氧化物薄膜材料，具有禁带宽、可见光谱区光透射率高和电阻率低等光电特性。
氧化铟锡（或掺锡氧化铟，Indium Tin Oxide简称ITO）薄膜是综合性能最优异的透明电极材料，ITO是一种重掺杂、高简并的n型半导体，光学禁带宽度达到3.5eV以上，其载流子浓度可达到1021cm3，迁移率为15-450cm2V−1S−1，目前一般认为其半导体化机理为掺杂（掺锡）和组分缺陷（氧空位）。
ITO作为优异的透明导电薄膜，其较低的电阻率可达到10−4Ωcm，可见光透过率可达85%以上，其优良的光电性质使其成为具有实用价值的TCO薄膜[1][2]。
ITO透明导电膜除了具有高可见光透过率和低电阻，还具有一系列独特性能，如紫外线高吸收，红外线高反射，微波高衰减；加工性能良好，具有较好的酸刻、光刻性能；良好的机械强度和耐磨损性、耐碱化学稳定性；较高的表面功函数（约为4.7eV）等，ITO薄膜被广泛应用于平板显示器件、太阳能电池、微波与射频屏蔽装置、触摸式开关和建筑玻璃等领域[3]。
对于TCO薄膜来说，目前的主要应用领域一般是作为单一的电学涂层或光学涂层，即利用其金属导电性和光学透明性，但其导电性和透明性仍需进一步提高，同时考虑到光电子器件在不同环境中的使用，TCO薄膜在恶劣环境中的稳定性也需要得到改善，应该开发出高质量的透明导电氧化物薄膜，以开拓更广的应用领域。
在TCO薄膜的不同应用领域，对于TCO 薄膜的性能有不同的要求，单一的TCO薄膜难以满足各种性能的需要，虽然SnO2:F[4]，ZnO:Al[5]和In2O3:Mo[6]等三元组分氧化物能够部分解决一些问题，但无法达到较好的综合性能。
目前多元复合体系透明导电薄膜的研究得到了一定的发展，可以制备出一些具有独特性能的TCO薄膜[7]-[10]，多元复合体系TCO薄膜能够保持传统TCO材料性能的前提下，可以通过改变组分而调整薄膜的电学、光学、物理和化学性质以及表面能，从而获得传统TCO材料所不具备的性能，以满足特定的需要。
透明导电薄膜之原理及其应用发展
透明导电薄膜之原理及其应用发展透明导电薄膜（Transparent Conductive Oxide, TCO）是一种具有高透明度和高电导性能的薄膜材料。
它的主要成分是一种氧化物，如二氧化锡（SnO2），氧化铟锡（ITO）和氧化铟锡锌（ITZO）。
TCO薄膜由于其特殊的物理和化学性质，被广泛应用于电子器件、太阳能电池、光电显示器、光电器件等领域。
TCO薄膜的原理是通过掺杂适当的金属或非金属元素，改变薄膜的导电性能，同时保持其高透明度。
掺杂的元素会引入额外的自由电子或空穴，从而增加电导率。
同时，薄膜的高透明性是由于导电层中的自由载流子只占一小部分，不会对光的透过率产生明显的影响。
TCO薄膜的应用发展非常广泛。
以下是几个重要的应用领域：1.光电显示器：TCO薄膜广泛应用于液晶显示器和有机发光二极管（OLED）等光电显示器中。
TCO薄膜作为透明电极，使电流能够均匀地在显示面板上流动，同时确保透明度和显示质量。
2.太阳能电池：TCO薄膜在太阳能电池中的应用十分重要。
它可以作为透明电极，用来收集并导出电流，提高光能的利用效率。
TCO薄膜的高透明性和低电阻率可以提高电池的光吸收和转化效率。
3.电子器件：TCO薄膜在其他电子器件中也有广泛的应用，如触摸屏、柔性电子器件、光纤通信器件等。
TCO薄膜作为透明导电材料，可以为这些器件提供高透明度和高电导性能。
4.光学材料：在光学领域，TCO薄膜可以作为抗反射涂层，改善光学仪器的透光性能。
它还可以用于红外传感器、光学滤波器和反射镜等器件中，以提高其性能。
总之，TCO薄膜是一种重要的功能材料，具有高透明度和高电导性能。
它在电子器件、太阳能电池、光电显示器等领域都有广泛应用，并且不断发展和创新。
随着科技的不断进步，TCO薄膜的性能将不断改进，为各种应用提供更好的解决方案。
tco薄膜作用
tco薄膜作用
TCO薄膜，即透明氧化物半导体薄膜，是一种具有优良光学特性的材料，在太阳能电池、平板显示器、有机发光二极管、低辐射玻璃、特殊功能窗涂层、透明薄膜晶体管以及柔性电子器件等领域中被广泛应用。
在太阳能电池中，TCO薄膜的特殊优点使其成为提高太阳能转化效率的基础。
在太阳光的照射下，光线能够透过TCO薄膜进入太阳能电池内部，并在其表面形成p-n结。
通过TCO薄膜的导电性能，产生的载流子可以快速地传输到外部电路中,从而完成电能转换。
对于平板显示器来说，TCO薄膜的高可见光透射率使得显示屏能够呈现出清晰、鲜艳的图像效果。
此外，TCO薄膜的导电性能也保证了屏幕的反应速度和准确性。
在有机发光二极管（OLED）中，TCO薄膜不仅提供了导电功能，还具备高光透射率和优异的光反射性能，从而提高了OLED的效率和亮度。
在低辐射玻璃中，通过在玻璃表面涂覆TCO薄膜，可以有效地减少室内的热量损失。
此外，TCO薄膜的高度透明性保证了室内的光照，使得整个空间更加明亮舒适。
总的来说，TCO薄膜在提高能源利用效率、促进有机电子发展、提升显示效果以及增强玻璃窗的隔热性能等方面具有重要作用。
随着科学技术的不断进步，TCO薄膜在能源和信息技术领域的应用将会得到更深入的发展。
铟锡氧(ITO)和氟锡氧(FTO)透明导电薄膜的表征与分析
films.
Key words: transparent conductive oxide; magnetron sputtering; annealing; surface topography; X-ray photoelectron
research objects. Ultraviolet-visible spectrophotometer was used to characterize the film transmittance of the samples. The
results show that both ITO and FTO films exhibit good optical transmittance. Scanning electron microscope ( SEM) was used to
observe the surface morphology of the films, and the surface of all the films was relatively uniform. X-ray photoelectron
spectroscopy ( XPS) was used to characterize the elemental, composition, valence and electronic state information of the
针对特定的应用领域,ITO 和 FTO 薄膜展现出各自的优缺点。 首先,ITO 薄膜具有优良的光学透明性,
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
透明导电氧化物薄膜的另一重要基 本特性是对可见光的高透射率。
• 透明导电薄膜一般具有大于可见光子能量 (3．1eV)的光学禁带宽度，在可见光照射下 不能引起本征激发，所以它对可见光透明， 而且其光学带隙与载流子浓度密切相关。
透明导电薄膜对光线还具有选择性
人们发现：透明导电薄膜对可见光高透射， 但对红外光高反射，其反射率>70％。此外， 透明导电薄膜的光电导会随表面吸附的气 体种类和浓度不同而发生很大变化，它还 具有对微波的衰减作用。
透明导电氧化物薄膜的制备方法
• 磁控溅射技术是目前透明导电薄膜制备中采用最 为广泛的技术。 • 脉冲激光沉积(PLD)工艺是薄膜制备中常见方法之 一， • 溶胶一凝胶工艺是一种制备多元氧化物薄膜的常 用方法。 • 喷射热分解法是由制备太阳能电池透明电极而发 展起来的薄膜制备方法。 • 其它一些薄膜制备技术，如化学气相沉积等也被 应用于制备透明导电薄膜
透明导电薄膜发展历史
• 20世纪初，透明性与导电性可以共存首次在Cd的氧化物中 发现。 • 60年代ITO成为透明导电材料的主。 • 70年代光学多层膜研究开辟了透明导电多层膜的研究领域。 • 80年代掺杂ZnO作为ITO的最佳替代材料而广泛研究。 • 到90年代随着光电子产业的快速发展，对透明导电膜的物 理化学性能提出更高的要求，这样多组元TCO材料的开发 就应运而生，与此同时，TCO与金属复合的多层膜系也取 得了一定的研究成果。目前研究的焦点主要集中在金属基 复合多层膜和多组元TCO上，形成两个平行的发展方向。
透明导电薄膜
透明导电薄膜发展历史 透明导电薄膜结构 透明导电氧化物薄膜的基本特性 透明导电氧化物薄膜的制备方法 透明导电薄膜应用 透明导电膜使用说明
透明导电薄膜概述
• 透明导电薄膜是一种既能导电又在可见光范围内具有高透 明率的一种薄膜，主要有金属膜系、氧化物膜系、其他化 合物膜系、高分子膜系、复合膜系等。金属膜系导电性能 好，但是透明率差。半导体薄膜系列刚好相反，导电性差， 透明率高。当前研究和应用最为广泛的是金属膜系和氧化 物膜系。透明导电薄膜主要用于光电器件（如LED，薄膜 太阳能电池等）的窗口材料。常见的透明导电薄膜为ITO （锡掺杂三氧化铟）、AZO(铝掺杂氧化锌)等，它们的禁 带宽度大，只吸收紫外光，不吸收可见光，因此称之为“ 透明”。透明导电膜是通过真空溅射方法，在透明聚脂膜 片上沉积含银等金属的高导表面，透明导电薄膜有较好的 导电性，并且具有优良的可见光透光性。
谢谢!Βιβλιοθήκη • 基于磁控溅射技术的商业化生产，TCO薄膜已在许多领域得到了实际 应用，如ITO薄膜已被广泛应用于平面显示器件，并成功应用于飞机 风挡、双37战车及医疗喉镜等[2⋯。我国透明导电薄膜的产业化生产 已有多年，主要生产平板显示用ITO薄膜。但由于ITO透明导电薄膜的 制备技术难度高、工艺复杂，国产靶材质量和生产设备水平还达不到 欧、美、日本等发达国家，国产ITO薄膜的光电性能与国外高端产品 还有差距，产品主要集中应用在低档LCD中。而ZAo靶材和薄膜的制备 研究仍未全面达到实用水平，特别是大面积成膜工艺远未成熟。目前 ITO透明导电薄膜年均需求超过200万平方米，而且逐年迅速增长。由 于zAO透明导电薄膜具有成本低、无污染的优点，如果ZAO透明导电 薄膜能解决目前的问题，顺利实现产业化，那么必将迅速取代ITO透 明导电薄膜，其市场需求量会远远高于ITO目前的需求量。随着平面 显示器件的不断普及，太阳能电池的发展及其应用的扩展，节能环保 建筑的逐步推广，国防建设需求的不断增长，相信这样一个巨大的市 场会进一步加快透明导电薄膜的研究与产品开发步伐，TCO薄膜必将 赢得更广泛的应用和更大的发展空间。
透明导电薄膜结构
透明导电氧化物薄膜的基本特性
• 透明导电氧化物薄膜的基本特性之一是良好的导 电性。 • 透明导电氧化物薄膜的另一重要基本特性是对可 见光的高透射率。 • 透明导电薄膜对光线还具有选择性。
透明导电氧化物薄膜的基本特性之 一是良好的导电性。
• 其导电性能主要是通过氧缺位和掺杂来提高。其 中，氧缺位可以由化学计量偏离、改变生长和退 火条件来实现；适当的掺杂不仅可以提高薄膜的 电导率，还可以提高薄膜的稳定性。TCO薄膜的 低电阻率特性由载流子浓度决定，但由于多晶膜 的导电机理比较复杂，低电阻率成因仍待进一步 研究。
透明导电膜使用说明
1 .透明导电膜一面导电，一面不导电。使用时，为 保护导电面，在设计安装时应使用导电面向里， 不导电面向外。 2. 透明导电膜很薄，同时透明度很高，可直接与原 面板玻璃周边迭在一起使用。 3. 透明导电膜周边必须良好接地，才能发挥屏蔽性 能，其中一种方便方法是选用本公司铜或镀锡铜 屏蔽不干胶带，利用屏蔽不干胶带的导电不干胶 与透明导电膜导电面形成电连接，同时实现结构 上粘接固定。
透明导电氧化物薄膜的应用及市场 前景
• 透明导电氧化物薄膜目前主要的应用领域有平面液晶显示 (LCD)、电致发光显示(ELD)、电致彩色显示(ECD)、太阳能光伏电池透明电 极[22,231；它对光波的选择性(对可见光的透射和对红外光的反射)可 用作热反射镜，用于寒冷地区的建筑玻璃窗起热屏蔽作用，节省能源 消耗；还可用作透明表面发热器，在汽车、飞机等交通工具的玻璃窗 上形成防雾除霜玻璃；同理，可用在防雾摄影机镜头、特殊用途眼镜、 仪器视窗上L24j；利用TCO薄膜对微波的衰减性，可用在电子设备、 计算机房、雷达屏蔽保护区等需要屏蔽电磁波的地方，以防止外界电 磁波对电子设备的干扰与破坏嘲；利用TCA3薄膜光电导随表面吸附的 气体种类 和浓度不同会发生变化的特点，可用来制作表面型气敏器件，通 过掺入不同元素检测不同的气体[2朝；柔性衬底TCO薄膜的开发使它的潜 在用途扩大到制造柔性发光器件、塑料液晶显示器、可折叠太阳能电 池以及作为保温材料用于塑料大棚、玻璃粘贴 膜等。表1总结了透明导电薄膜的主要应用及其相应的性能要求。
