汽轮机辅助系统
汽轮机热力系统及辅助设备概述

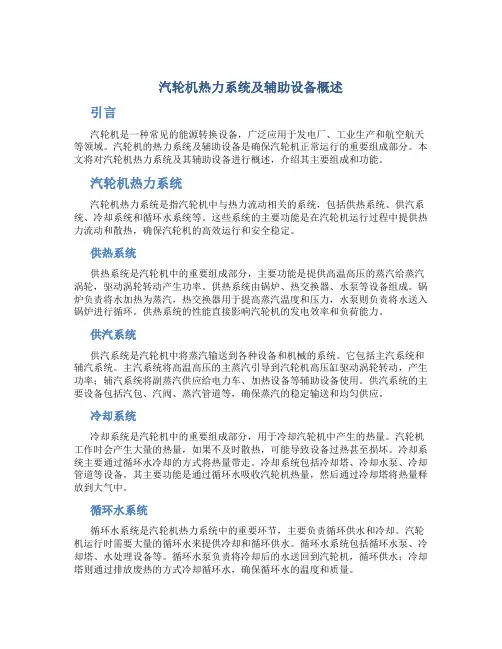

汽轮机热力系统及辅助设备概述引言汽轮机是一种常见的能源转换设备,广泛应用于发电厂、工业生产和航空航天等领域。
汽轮机的热力系统及辅助设备是确保汽轮机正常运行的重要组成部分。
本文将对汽轮机热力系统及其辅助设备进行概述,介绍其主要组成和功能。
汽轮机热力系统汽轮机热力系统是指汽轮机中与热力流动相关的系统,包括供热系统、供汽系统、冷却系统和循环水系统等。
这些系统的主要功能是在汽轮机运行过程中提供热力流动和散热,确保汽轮机的高效运行和安全稳定。
供热系统供热系统是汽轮机中的重要组成部分,主要功能是提供高温高压的蒸汽给蒸汽涡轮,驱动涡轮转动产生功率。
供热系统由锅炉、热交换器、水泵等设备组成。
锅炉负责将水加热为蒸汽,热交换器用于提高蒸汽温度和压力,水泵则负责将水送入锅炉进行循环。
供热系统的性能直接影响汽轮机的发电效率和负荷能力。
供汽系统供汽系统是汽轮机中将蒸汽输送到各种设备和机械的系统。
它包括主汽系统和辅汽系统。
主汽系统将高温高压的主蒸汽引导到汽轮机高压缸驱动涡轮转动,产生功率;辅汽系统将副蒸汽供应给电力车、加热设备等辅助设备使用。
供汽系统的主要设备包括汽包、汽阀、蒸汽管道等,确保蒸汽的稳定输送和均匀供应。
冷却系统冷却系统是汽轮机中的重要组成部分,用于冷却汽轮机中产生的热量。
汽轮机工作时会产生大量的热量,如果不及时散热,可能导致设备过热甚至损坏。
冷却系统主要通过循环水冷却的方式将热量带走。
冷却系统包括冷却塔、冷却水泵、冷却管道等设备。
其主要功能是通过循环水吸收汽轮机热量,然后通过冷却塔将热量释放到大气中。
循环水系统循环水系统是汽轮机热力系统中的重要环节,主要负责循环供水和冷却。
汽轮机运行时需要大量的循环水来提供冷却和循环供水。
循环水系统包括循环水泵、冷却塔、水处理设备等。
循环水泵负责将冷却后的水送回到汽轮机,循环供水;冷却塔则通过排放废热的方式冷却循环水,确保循环水的温度和质量。
汽轮机辅助设备汽轮机辅助设备是汽轮机热力系统中起辅助作用的设备,包括给水系统、泄压系统、脱硫系统等。
《汽轮机辅助系统》课件
新技术应用
引入物联网技术
实现汽轮机辅助系统的远程监控和故障预警,提 高系统的可靠性和安全性。
应用大数据分析
通过收集和分析系统运行数据,优化系统性能, 提高运行效率。
采用人工智能技术
实现汽轮机辅助系统的智能控制和自主决策,提 高系统的自动化水平。
系统升级与改造
01
02
03
升级硬件设备
替换老旧设备,采用更高 效、可靠的硬件设备,提 升系统性能。
真空系统
总结词
真空系统用于维持汽轮机的真空状态,提高 机组效率。
详细描述
真空系统由真空泵、冷凝器、抽气管道等组 成。真空泵不断将凝汽器内的空气抽出,保 持凝汽器的真空状态。同时,冷凝器将进入 真空泵前的空气冷却,防止空气中的水分和 杂质进入真空泵,影响其正常工作。抽气管 道则将真空泵和凝汽器连接起来,形成一个 完整的真空系统。
除盐水系统
总结词
除盐水系统用于提供高质量的除盐水, 满足汽轮机正常运行的需求。
VS
详细描述
除盐水系统由原水处理、除盐水制备、储 存和输送等部分组成。原水经过预处理、 软化、除盐等工艺处理后,制成除盐水。 除盐水可以满足汽轮机正常运行的各种需 求,如锅炉用水、凝汽器补水等。同时, 储存和输送系统确保除盐水的稳定供应。
变形。
其他系统
如凝汽器、真空泵等, 用于维持汽轮机内部的
真空状态。
辅助系统的重要性
保证汽轮机的正常运行
延长汽轮机的使用寿命
辅助系统为汽轮机提供了必要的保障 和支持,是汽轮机正常运行不可或缺 的部分。
合理的辅助系统设计和维护能够延长 汽轮机的使用寿命,降低维修成本。
提高汽轮机的可靠性
辅助系统的正常运行能够减少汽轮机 故障的风险,提高汽轮机的可靠性和 稳定性。
汽轮机热力系统及辅助设备
汽轮机热力系统及辅助设备概述汽轮机热力系统及辅助设备是现代热能装置中重要的一部分。
它负责将燃料的热能转化为机械能,并提供给汽轮机的动力系统。
本文将介绍汽轮机热力系统的主要组成部分和工作原理,并简要介绍一些常见的辅助设备。
汽轮机热力系统的组成部分汽轮机热力系统由几个主要组成部分组成,包括锅炉、汽轮机和凝汽器。
下面将对这些组成部分进行详细介绍。
锅炉锅炉是汽轮机热力系统中的核心设备,主要用于将燃料的热能转化为水蒸气。
锅炉可以分为多种类型,包括燃煤锅炉、燃气锅炉和燃油锅炉等。
锅炉内部有多个燃烧室,燃料在其中燃烧产生高温烟气,通过传热器传递热量给水,使水转化为蒸汽。
汽轮机汽轮机是将蒸汽的热能转化为机械能的主要设备。
它由转子和固定叶轮组成。
蒸汽进入汽轮机后,通过对转子和固定叶轮的冲击和推动,使转子转动起来,产生机械能。
汽轮机通常分为高压汽轮机、中压汽轮机和低压汽轮机等多级透平,以提高系统效率。
凝汽器凝汽器是汽轮机热力系统中,将蒸汽的热能转化为冷却水的设备。
它通过将蒸汽在管子内部排放热量,使蒸汽冷凝成水,然后将冷凝水循环回锅炉进行再次加热。
凝汽器的工作原理类似于热交换器,它使汽轮机热力系统可以实现闭路循环,提高能量利用率。
汽轮机热力系统的工作原理汽轮机热力系统的工作原理可以简单概括为以下几个步骤:1.锅炉中的燃料燃烧产生高温烟气。
2.高温烟气通过传热器,将热量传递给水,使水转化为蒸汽。
3.蒸汽进入汽轮机内部,通过对转子和固定叶轮的冲击和推动,使转子转动起来,产生机械能。
4.蒸汽从汽轮机排出后,进入凝汽器内部,通过散热和冷却,将蒸汽冷凝为水。
5.冷凝水循环回锅炉进行再次加热,形成闭路循环。
辅助设备除了上述的主要组成部分外,汽轮机热力系统还需要一些辅助设备来支持其正常运行。
常见的辅助设备包括:•给水系统:负责将水供给锅炉,包括水处理设备和给水泵等。
•排气系统:负责排放汽轮机中排出的湿汽,包括凝结水泵和空气排放设备等。
汽轮机辅助蒸汽系统培训教材
汽轮机辅助蒸汽系统培训教材8.1概述辅助蒸汽系统的功能是向有关的辅助设备和系统提供蒸汽,以满足机组在启动、正常运行、低负荷、甩负荷和停机等工况下的用汽需求。
8.2系统流程辅助蒸汽系统按母管制设计,每台机组设一辅助蒸汽联箱。
从所有汽源点来的辅助蒸汽汇入辅助蒸汽联箱,并从联箱引出到各用汽点。
两相邻机组的联箱之间均有联络管,互为备用汽源或启动汽源,#3号机的辅汽联箱上有与一期#2机高压辅汽联箱联络管。
为了防止调节阀失控时辅助蒸汽系统超压,在辅助蒸汽联箱上装有2个安全阀,其排放能力按可能的最大来汽量计算。
二期工程仅设一种蒸汽参数的辅助蒸汽系统,不单独设低压力的辅汽联箱,对个别要求温度、压力较低的用户,设置减温减压装置,设置减温减压器的用户主要有磨煤机消防用汽,送风机、一次风机暖风器等。
系统设有两只喷水减温器,辅汽联箱至汽机轴封、汽机预暖用汽的管道上设一只,辅汽联箱至磨煤机蒸汽消防用汽管道上设一只,用于控制辅汽温度满足各用户要求,减温水来源均为凝结水。
辅汽系统减温器参数用途磨煤机灭火等用汽减温装置轴封蒸汽、倒暖减温装置减温装置型号WY20-1.2/380-1.2/220-4.0/100 WY12.5-1.2/380-1.2/280-4.0/100蒸汽流量t/h 20 2.0-12.5一次蒸汽压力MPa0.6-1.2 0.6-1.2一次蒸汽温度︒C 380 380二次蒸汽压力MPa0.6-1.2 0.6-1.2二次蒸汽温度︒C 220 280混合管尺寸mm 219×6 159×4.5喷嘴尺寸mm 25×3 25×3设备总长mm 2200 2200#3机组投入运行时,机组的启动用汽,低负荷时辅助蒸汽系统用汽、机组跳闸时备用汽及停机时保养用汽都来一期高压辅汽联箱。
当机组负荷升高,四级抽汽的参数达到辅助用汽的参数时,就可切换到四级抽汽供汽。
#4机组投运时,冷态或热态启动用汽可由#3机组的辅助蒸汽系统供给。
第三章 汽轮机辅助系统
2、保护系统工作原理
• 系统的工作原理见图。 • 它包括:执行器件(蒸汽管道上的高压截止阀,低压截止阀)、传感 器(测定转速,凝汽器压力、润滑油压等物理量)、阈值探测器、逻 辑处理器(根据阈值探测器的输出状态控制执行机构)、电源。 • 当测得的某些参数达到预定值时,汽轮机保护系统通过关闭进汽阀 使汽轮机脱扣。
三、汽轮机调节系统
1、系统功能
汽轮机调节系统的任务是根据机组负荷的变化,调节进入汽轮 机蒸汽量。 在稳定工况下,保证转速不变而且为规定值; 当负荷变化时,保证转速的偏差不超过所规定的范围。机组转 速一般只允许在很小范围内变化,以保证供电质量和运行安全,并 确保汽轮机设备免受热力和机械损伤,使机组安全和经济地运行于 各种工况,满足供电的质量要求。
• 若为了维修需长期停运,则要求手动停运油泵和油箱加热器。
二、汽轮机润滑、顶轴和盘车系统
1、系统功能
• 向汽轮机、发电机和励磁机轴系的轴承提供润滑和冷却所需的润滑 油; • 向发电机氢气密封系统提供密封油;
• 向汽轮机发电机组的轴颈轴承提供开始转动和停运时所需的顶轴油 以及在机组启动和停运时投入电动或手动盘车,以使转子均匀加热 或冷却,防止大轴弯曲。
2、系统组成及描述(续)
• 典型的汽机调节系统有:机械式调节系统,液压调节系统、电液调 节系统、或数字电液调节系统。随着高参数,大容量和中间再热技 术的发展,以及为提高电力系统和电厂综合自动化水平,国外自20 世纪50年代起研制和发展了汽轮机的电子—液压调节系统,60年代 发展了电液模拟系统,70年代发展了数字电液调节系统。 • 目前大型核汽轮机组已广泛采用电子计算机控制,它可分成微机调 节器、操纵员设备、工程师设备、转速测量设备、阀门操作装置和 汽轮机进汽调节阀等组成。
汽轮机辅助蒸汽系统介绍
汽轮机辅助蒸汽系统介绍第一节概述辅助蒸汽系统作为机组和全厂的公用汽系统,向有关辅助设备和系统提供辅助蒸汽,以满足机组启动、正常运行、减负荷、甩负荷和停机等各种运行工况的要求。
系统主要有辅助蒸汽联箱母管、老厂供汽管、再热冷段至辅汽联箱供汽管、四段抽汽至辅汽联箱供汽管,轴封蒸汽供汽管,以及辅汽联箱安全阀、减温减压装置等组成。
辅汽系统有三个汽源:1)启动汽源:老厂来汽或临机辅汽联箱来汽;2)备用汽源:再热冷段;3)正常汽源:四段抽汽。
系统用户机组的辅助蒸汽用户有除氧器、主机和小机轴封、小机启动用汽、空预器吹灰、磨煤机消防惰化蒸汽以及采暖用汽和生水加热器用汽等。
系统设有两只喷水减温器,辅汽联箱至汽机轴封用汽的管道上设一只,辅汽联箱至磨煤机、煤斗蒸汽消防用汽管道上设一只,用于控制辅汽温度满足各户用要求,减温水来源均为凝结水。
为防止辅助蒸汽联箱超压,系统设有两只安全阀。
辅汽联箱未设启动初期疏水管道,疏水通过辅汽联箱疏水罐疏至低压侧凝汽器扩容器。
第二节系统设备介绍辅助蒸汽联箱辅助蒸汽联箱技术规范辅汽联箱配置两个250X2.5mm的安全阀,其型号A48Y-C,开启压力1.47MPa,排汽能力43796Kg/h;联箱顶部配置压力计和温度计的接口各一个;第三节辅汽系统运行1辅汽系统投运辅汽投用前的准备1)确认系统检修工作结束,有关工作票终结。
2)确认辅汽安全门校验正常,辅汽安全门动作值为---MPA。
3)确认有关电动门、气控门等均校验正常。
4)按系统检查卡检查操作完毕,确认各辅汽用户隔绝门关闭,联箱疏水排至地沟。
5)请示值长同意投用辅助蒸汽,联系老厂开启供汽门。
6)稍开老厂来汽供汽门,辅汽母管开始进行暖管,注意管道无冲击振动,并防辅联超压。
7)暖管结束,逐渐开大老厂来汽供汽门,注意防止联箱压力过高。
8)根据需要,投用各辅汽用户,投用前注意暖管,并注意调整辅汽压力,温度正常。
如有异常,及时联系调整。
9)待汽机真空建立,将辅联疏水倒至疏扩。
汽轮机工作原理
汽轮机工作原理汽轮机是一种常见的热力机械设备,广泛应用于发电厂、船舶、工业生产等领域。
它以高温高压的蒸汽作为能源,通过热力转换将热能转化为机械能或电能。
本文将详细介绍汽轮机的工作原理,包括汽轮机的基本组成、工作流程和主要性能参数等。
一、汽轮机的基本组成汽轮机主要由以下几个组成部分构成:汽轮机蒸汽收缩系统、汽轮机主机和汽轮机辅助系统。
1.汽轮机蒸汽收缩系统:蒸汽收缩系统由燃煤锅炉、锅炉辅助系统、烟气净化设备和燃料处理设备等组成。
燃煤锅炉将燃煤燃烧产生的热能转化为蒸汽,通过管道输送至汽轮机主机。
2.汽轮机主机:汽轮机主机包括高压缸组、中压缸组和低压缸组等部分。
蒸汽进入高压缸组,蒸汽的动力使得高压缸的转子旋转,从而带动主轴旋转。
蒸汽从高压缸组排出后进入中压缸组,再经过低压缸组排出,完成能量转换。
3.汽轮机辅助系统:辅助系统包括给水系统、汽轮机油系统、给油系统和循环水系统等。
给水系统负责将凝结水补充至锅炉,汽轮机油系统则负责为轴承提供润滑油。
二、汽轮机的工作流程汽轮机的工作流程分为汽化、膨胀、凝结和抽汽四个过程。
1.汽化过程:在燃煤锅炉中,燃煤燃烧产生高温高压的燃烧产物,通过换热器将燃烧产物的热能传递给蒸汽。
蒸汽进入汽轮机主机后,其压力和温度均较高。
2.膨胀过程:高温高压的蒸汽进入汽轮机主机后,在高压缸组中膨胀,蒸汽的动能转化为转子的转动能量。
在膨胀过程中,蒸汽的温度和压力逐渐降低。
3.凝结过程:蒸汽膨胀后,温度和压力下降,蒸汽在低压缸组中进一步膨胀。
蒸汽的能量逐渐转化为机械能,同时温度降低至饱和温度以下,蒸汽开始凝结成水。
4.抽汽过程:凝结后的水从汽轮机中抽出,回到锅炉中再次加热。
抽出的水通过再生器加热并再次进入锅炉,完成了水-蒸汽循环。
三、汽轮机的性能参数汽轮机的性能参数主要包括功率、效率和压比。
1.功率:汽轮机的功率指它所能输出的机械功或电功。
按照功率大小可分为几个级别,例如小型汽轮机适用于小型工厂和船舶。
汽轮机主要辅助系统
总压差总压差。
在给定总压差时,环形齿隙的数目越多,每一个齿片两侧压2008-4-21力差越小力差越小,,因而漏过的蒸汽也越少因而漏过的蒸汽也越少。
对轴封系统的基本要求对轴封系统的基本要求((轴封系统的功能轴封系统的功能))2008-4-229应防止蒸汽由轴封向外泄漏;9应防止空气由轴封漏入处于真空状态的汽缸内;9对核电站汽轮机对核电站汽轮机,,在高负荷时在高负荷时,,为避免高压缸内高湿度排汽进入轴封轴封,,应向高压缸轴封内槽供入新蒸汽应向高压缸轴封内槽供入新蒸汽。
三段两腔室轴封2008-4-232008-4-242008-4-2 5大湾亚湾90MWMW汽轮机2008-4-26低压缸轴封引进技术型国产300300MWMW凝汽式汽轮机轴封系统图2008-4-27大亚湾汽轮机轴封系统2008-4-282008-4-295.2.1.2工作原理若蒸汽在密闭的容器(凝汽器)中放热中放热,,将使容积很大的蒸汽被凝结成体积很小的凝结水而集结于凝汽器底部积很小的凝结水而集结于凝汽器底部,,从而在原来被蒸汽充满的凝汽器空间中形成高度真空间中形成高度真空。
这就是凝汽设备的简单工作原理这就是凝汽设备的简单工作原理。
如工作压力为4.9kPa 的凝结水比容约为蒸汽比容(2828kg/m kg/m 3)的1/28000,抽气口处气-汽混合物约为排汽的1/2800,两项相加小于排气量的1/2500。
为汽轮机排汽口建立与维持一定的真空度为汽轮机排汽口建立与维持一定的真空度、对凝结水除氧对凝结水除氧、、蓄水蓄水。
冷却水泵(循环水泵)的作用:提供低温的冷却水提供低温的冷却水,,并带走汽轮机排汽在凝汽器中放出的热量凝汽器中放出的热量。
2008-4-210不断抽出不断抽出,,以维持凝汽器的真空以维持凝汽器的真空。
凝结水泵的作用:把凝结水送回锅炉(蒸汽发生器)或回热加热系统继续使用或回热加热系统继续使用。
维持真空的动态过程:排汽源源地进入凝汽器凝汽器,,被连续流入的冷却水带走汽化潜热而凝结热而凝结,,漏入的少量空气不断地被抽出漏入的少量空气不断地被抽出,,凝泵不停地将热井中的凝结水送走凝泵不停地将热井中的凝结水送走。
电力工程设计手册 汽轮机及辅助系统设计
电力工程设计手册汽轮机及辅助系统设计电力工程设计手册-汽轮机及辅助系统设计随着电网规模的不断扩大,电力工程设计手册已经成为电力行业不可或缺的参考指南。
汽轮机及辅助系统设计是电力工程中的重要环节,其中汽轮机是电站的重要设备,不仅直接影响电站的发电效率和运行稳定性,同时还关乎电站的安全性和环保性,因此汽轮机及辅助系统设计需要投入大量精力、时间和资金。
汽轮机是一种将热能转换为动能的机械设备,按照其动力形式和循环方式不同,可以分为透平和循环水泵汽轮机两种。
不同类型的汽轮机在设计时需要考虑的因素也有所不同,但它们的核心结构和原理类似。
汽轮机的核心部分是转子,转子是由高温高压的蒸汽驱动,在高速旋转的过程中产生动能,进而驱动发电机产生电能。
为了保证汽轮机的性能和安全性,设计者需要深入研究汽轮机的热力学特性、叶轮的设计原理和转子系统的动力学性质等关键问题。
除了汽轮机本身之外,辅助系统也是汽轮机电站的重要组成部分。
辅助系统包括给水供应系统、喂煤系统、冷却水系统、润滑油系统等,这些系统的设计和运行状态都直接关系到汽轮机电站的发电效率和运行稳定性。
对于给水系统而言,设计者需要注意其水化学特性和水质标准,以及防止蒸汽侵蚀和腐蚀等问题;对于喂煤系统而言,需要考虑燃煤的质量、煤粉粒度和煤粉配比等因素;对于冷却水系统而言,设计者需要考虑其冷却效果和系统的循环水量等问题;对于润滑油系统而言,设计者需要注意润滑油的性能和系统的保护性能等因素。
综合以上因素,汽轮机及其辅助系统设计需要注重细节和全局视角的平衡。
设计者需要充分理解汽轮机的运行原理和热力学特点,同时还需要考虑周全的辅助系统设计,以确保汽轮机电站的发电效率和运行稳定性。
随着技术不断进步和设计经验不断积累,相信汽轮机及辅助系统设计将会越来越完善,为电力行业的可持续发展、节能减排和建设生态文明做出更大的贡献。
汽轮机辅助系统
汽轮机辅助系统编制______________校对______________审核______________汽封系统 ......................................... -1 -A:一般说明...................................... -1 ...................................................................................................... -B:汽封系统的运行.. (6)C:事故情况下汽封系统运行: (9)D:汽封供汽温度: (11)E:汽封系统供货范围: (13)F:汽封系统的设计说明: (14)G:阀杆漏汽系统的设计说明: (16)二.疏水系统 (17)A.一般说明 (17)B:疏水系统的运行: (19)C:疏水系统设计: (20)三.后汽缸喷水系统: (24)A:一般说明: (24)B:喷水系统的运行: (26)C:有关设计要求: (26)汽封系统A:一般说明汽封系统用以防止空气漏入汽缸、主蒸汽阀和再热蒸汽阀或防止从上述部件漏出。
系统包括下述设备:—高压供汽控制器—冷端再热/辅助供汽控制器一溢流控制器一减温控制器—安全阀和防爆门一蒸汽过滤器一汽封冷却器所有上述设备均安置在汽轮机运转层以下,现分别说明如下:一高压供汽控制器:图1高压供汽控制器的主要作用是:在汽封联箱压力低于20.68kPa.g(3.Opsig)W调节向高压、中压和低压汽封的高压供汽,它包括:(1)调节阀AG/GHP。
(2)电动截止阀MG/GHS1。
(3)手动截止阀HG∕GHS2o(4)电动旁路阀MG/GHPo(5)传感管道截止阀。
(6)两个文杜利渐缩管。
调节阀由膜板驱动器、阀体、气动调节器和减压阀等构成。
调节阀进口侧用一根管道通过电动截止阀与蒸汽室前的主蒸汽管道相连,出口侧用管道通过手动截止阀和文杜利渐缩管与汽封联箱相连。
good汽轮机设备及系统hep
o 叶轮的内缘
• 套装叶轮
– 红套工艺
• 拉杆叶轮
– 拉杆结构
统
• 整体叶轮
– 在转子上直接加工出叶轮
汽轮机本体设备概述
1.3 转动部件
汽 轮 机 设 备 及 系
3、转子结构
o 汇聚各级功率,向外传递扭矩,是汽轮机所有转动部件的组合体 o 转子的类型
• 套装转子
– 叶轮
» 单独加工、红套
汽 轮 机 设 备 及 系 o 汽轮机是一种以蒸汽为工质,并将蒸汽的热能转换为 机械功的旋转机械。 o 英文:Turbine,译名透平 o 叶轮机械(广义范畴)
统
汽 轮 机 设 备 及 系
2、汽轮机的特点
(1)单机功率大:300MW→600MW→1000MW (2)效率高:汽轮机内效率:→90% 电厂效率:→40% (3)运转平稳: 机组振动<0.03mm (4)使用寿命长: >30年 (5)整个循环中燃用劣质、廉价燃料: 如劣质煤等 (6)使用范围专业而广泛
径向支持轴承:
• 支持转子重量和旋转不平衡力并 保持转子中心与汽缸中心一致
推力轴承
• 承受蒸汽作用在转子的轴向推力, 并确定转子的轴向位置,保证通 流部分动静之间正确的轴向间隙。
统
二、汽轮机的支承系统
汽 轮 机 设 备 及 系
猫爪支承
汽缸通过其法兰延伸的猫 爪作为承力面,支承在轴 承座上 o 下猫爪支承
级的基本结构
汽 轮 机 设 备 及 系
1、级
(1)定义:
• 级是由喷嘴叶栅(或静叶栅) 和它相配合的动叶栅所组成; • 汽轮机作功的基本单元。
蒸汽热能 喷嘴(静叶栅)↓ 蒸汽动能 动叶栅 ↓ 机械能·
第一章 汽轮机工作原理
• 汽轮机的汽缸和轴承:
哈尔滨汽轮机厂生产的600MW NZK600-16.7/538/538型机组的高中压 缸为合并双层结构,其内外缸均为合金铜铸造而成,高、中压缸反向布置。 大容量机组的低压缸,由于进汽温度较高,一般采用焊接双层缸结构(为了 更好地解决进汽温度较高的问题,有些机组采用三层缸结构),轴承座设在 低压外缸上。汽轮机转子的支撑方式对承受负荷不很重的轴承(如高中转子 和第一根低压转子)采用四瓦可倾瓦轴承,对承受负荷很重的轴承(如第二 根低压转子和发电机转子),则采用圆筒形轴承,轴系稳定性较好。
能力工况(铭牌出力工况)(TRL工况)
汽轮发电机组能在下列条件下安全连续运行,此时发电机输出 功率为600MW(当采用静态励磁时,扣除所消耗的功率),此工况 的出力为机组铭牌出力(TRL),此工况也称铭牌出力工况,此工况 条件如下: 1)额定主蒸汽参数及再热蒸汽参数,所规定的汽水品质; 2)背压为34kPa.a(暂定); 3)补给水率为3%; 4)所规定的最终给水温度279℃; 5)全部回热系统正常运行,但不带厂用辅助蒸汽; 6)电动给水泵投入运行,并满足锅炉需要的给水参数; 7)发电机额定功率因数、额定氢压、额定电压、额定频率,一次 冷却水温33℃。 此工况为机组出力保证值的验收工况,此工况的进汽量称为汽 轮机銘牌进汽量。
1 2 1 2 h mv h2 mv 2 2 2
第二章 汽轮机的分类
(一)按工作原理分类 根据工作原理不同,可将汽轮机分为冲动式汽轮机和反动式汽轮 机。 (1) 冲动式汽轮机。主要由冲动级组成,蒸汽主要在喷嘴叶栅 中膨胀,在动叶栅中只有少许膨胀。结构为隔板型,动叶片嵌装在叶 轮的轮缘上,喷嘴装在隔板上,隔板的外缘嵌入隔板套或汽缸内壁的 相应槽道内。 (2) 反动式汽轮机。主要由反动级组成,蒸汽在喷嘴叶栅和动 叶栅中的膨胀程度相同。结构为转鼓型,动叶片直接嵌装在转子的外 缘上,隔板为单只静叶环结构,它装在汽缸内壁或静叶持环的相应槽 道内。采用喷嘴调节的反动式汽轮机,第一级为部分进汽,为避免产 生过大的漏汽损失,故第一级常采用单列或双列速度级而不做成反动 级。
汽轮机EH系统介绍
汽轮机EH系统介绍汽轮机EH系统是汽轮机辅助系统的一部分,主要用于实现汽轮机的可靠运行和保护。
该系统主要由润滑油系统、控制油系统、密封油系统和加热系统等组成,其功能包括提供并维持必要的润滑、冷却和密封条件,实现汽轮机的安全运行和减少机械损坏。
润滑油系统是EH系统中的一个重要组成部分,主要负责向汽轮机各关键部位提供润滑。
润滑油系统通过油泵将润滑油送至润滑油冷却器进行冷却,然后通过滤油器去除杂质,再将清洁的润滑油输送至各处,如轴承、齿轮等部位,以减少摩擦和磨损。
在运行过程中,润滑油系统还可以监测润滑油的温度、压力和流量等参数,一旦发现异常情况,系统将及时报警并采取相应措施。
控制油系统是确保汽轮机运行稳定的关键组成部分,主要负责控制和调节汽轮机的启动、停机和转速等。
控制油系统通过油泵将润滑油送至各处执行器,如调节阀、汽门等,通过控制油的流量和压力,实现对汽轮机转速和负荷的精确控制。
此外,控制油系统还具备保护汽轮机的功能,如在出现过热、低油压等异常情况时,系统能够发出警报并采取相应措施,如自动停机等。
密封油系统是汽轮机EH系统中的一个重要子系统,主要用于汽轮机的密封和防止外部杂质进入。
密封油系统通过油泵将密封油供给给密封部位,如轴封、活塞环等,以保护汽轮机的内部元件,减少泄漏和损坏的风险。
此外,密封油系统还可以监测密封油的温度和压力等参数,一旦发现异常情况,系统将及时报警并采取相应措施。
加热系统是汽轮机EH系统中的一个辅助设备,主要用于保证汽轮机在低温环境下的正常启动和运行。
加热系统通过电加热器或蒸汽加热器对润滑油和控制油进行加热,以确保油的黏度和温度在正常范围内,从而保证汽轮机的可靠启动和运行。
加热系统还具备监测和控制加热过程的功能,一旦发现加热过程中出现异常,系统将及时报警并采取相应措施,如停止供热等。
总之,汽轮机EH系统是汽轮机的重要组成部分,主要用于保证汽轮机的可靠运行和保护。
润滑油系统通过提供适当的润滑条件减少摩擦和磨损,控制油系统通过控制和调节汽轮机的启动、停机和转速等实现对汽轮机的精确控制,密封油系统通过提供密封和防护措施保护汽轮机的内部元件,加热系统通过对油的加热保证汽轮机在低温环境下的正常启动和运行。
《汽轮机辅助系统》课件
采用节能技术,实现能源的有效利用和减少对环境的影响。
3 故障诊断技术
研发故障自诊断技术,减少系统停机时间和维修成本。
五、结语
汽轮机辅助系统在工业生产中的重要作用,以及发展汽轮机辅助系统的重要 意义。
2. 排气系统
包括排气管道及关键元件
4. 辅助系统
包括启动空气压缩机、喷雾系统、废气加热器 和发电机冷却系统
三、汽轮机辅助系统的运行与维护
1
1. 运行
相关参数的监测与调整,以及故障诊断与处理
2
2. 维护
包括常规维护和定期维护
四、未来发展趋势
1 全自动化控制
应用自动化技术,提高系统的操作效率和安全性。
《汽轮机辅助系统》PPT 课件
通过本课件我们将深入介绍汽轮机辅助系统,内容包括系统组成、运行与维 护以及未来发展趋势。
一、介绍
汽轮机及其辅助系统的概述,以及汽轮机辅助系统的作用与目的。
二、汽轮机辅助系统的组成
1. 燃气系统
包括燃油系统、空气系统和点火系统
3. 冷却系统
包括汽轮机本体冷却系统、润滑油冷却系统和 燃烧室冷却系统
汽机各辅助系统介绍
• 回热系统作为一个对提高机组和全厂热经济性最有效、最普遍的手段,被当今所 有火电厂的汽轮机所采用。回热系统既是汽轮机热力系统的基础,也是电厂热力 系统的核心,它对机组和电厂的热经济性起着决定性的作用。
• 回热抽汽用来加热进入锅炉的给水或主凝结水。回热抽汽系统性能的优化,对整 个汽轮机组热循环效率的提高起着重大的作用。
八、抽汽回热系统及加热器
高、低加概述
• 回热加热器按传热方式可分为 混合式加热器和表面式加热器。 • 混合式加热器:除氧器 • 表面式加热器:0、1、2、3号高压加热器;外置式蒸汽冷却器;5、6、7、8、9
号低压加热器;疏水冷却器。
• 高参数、大容量机组的表面式加热器结构上采用了多种传热形式的组合。它包括 过热蒸汽冷却段、凝结段和疏水冷却段三部分。有的加热器只有过热段和凝结段, 或凝结段与疏水冷却段两部分,也有的只有凝结段 。
境,这都是不允许的。设置旁路系统,即可回收其工质入凝汽器,并降低其排
汽噪音。在甩负荷时,有旁路系统可及时排走多余蒸汽,减少安全阀的启跳次 数,有助于保证安全阀的严密性,延长其使用寿命。
4. 实现高中压缸联合启动。若采用中压缸启动或高中压缸联合启动则必须同时配 置高、中压旁路系统。
十、轴封系统
二
开工准备及工程进展情况
八、抽汽回热系统及加热器
内置式蒸汽冷却器和疏水冷却器 5-蒸汽冷却段;6-蒸汽凝结段; 7-疏水冷却段
八、抽汽回热系统及加热器
八、抽汽回热系统及加热器
低加
• 八、九号低加为独立的加热器,卧式布置在凝汽器喉部。一部分伸在凝汽器壳体外, 以满足排汽和疏水管连接的要求。由于抽汽管道全部布置在凝汽器内,无法装设电 动阀和逆止阀,为防止汽机进水和超速,采取了预防性措施,八、九号低加无疏水 冷却段,可无水位运行,产生的疏水共同流入疏水冷却器后进入凝汽器。
汽轮机及其辅助系统节能措施88例
汽轮机及其辅助系统节能措施88例汽轮机及其辅助系统在工业生产中起着非常重要的作用,但是其能耗较高,存在能源浪费的问题。
因此,为了提高能源利用效率,降低能耗,需要采取一系列的节能措施。
下面我们将介绍88例汽轮机及其辅助系统的节能措施。
一、汽轮机节能措施1、改进汽轮机叶片设计,提高汽轮机效率;2、采用高温高压汽轮机技术,提高汽轮机工作参数;3、安装汽轮机再热系统,充分利用热能;4、采用再生式汽轮机,降低废热损失;5、采用变频调速技术,优化汽轮机运行;6、加强汽轮机轴封管理,减少泄漏损失;7、使用优质轴承和密封件,减小摩擦损失;8、精心设计汽轮机布局,减小管道阻力;9、优化汽轮机蒸汽系统,降低压降和热损失;10、优化汽轮机真空系统,减少蒸汽抽吸消耗。
二、辅助系统节能措施11、改进锅炉燃烧系统,提高燃烧效率;12、安装余热锅炉,充分利用烟气余热;13、采用燃气锅炉,提高热效率;14、优化给水和除氧系统,减少热损失;15、加强锅炉管道保温,降低散热损失;16、改进锅炉点火技术,减少启动能耗;17、利用热泵技术,提高换热效率;18、优化循环水系统,节约水资源;19、改进冷却水系统,降低冷却水温度;20、安装吸收式制冷机,提高制冷效率。
三、汽轮机控制系统节能措施21、优化汽轮机控制系统,提高自动化程度;22、整合汽轮机监控系统,实现远程监控;23、优化汽轮机负荷控制策略,提高负荷调节精度;24、改进汽轮机调速系统,降低惯性负荷;25、安装优化控制软件,提高系统控制精度。
四、汽轮机维护管理节能措施26、加强汽轮机设备检修,减小运行故障;27、制定精细化巡检制度,提前发现问题;28、优化汽轮机消耗材料管理,减少损耗;29、合理安排汽轮机设备维护周期,提高利用率;30、建立完善的汽轮机故障管理体系,减少停机损失。
五、汽轮机热力系统节能措施31、改进汽轮机凝汽器设计,提高换热效率;32、优化汽轮机抽汽系统,提高抽汽效率;33、安装减阻器,降低汽轮机系统阻力;34、优化汽轮机排汽系统,减小排汽损失;35、精心设计汽轮机再热系统,提高回热效率。
汽轮机系统知识大全
汽轮机系统知识大全一、认识汽机专业:1、汽机专业的任务:用锅炉送来的蒸汽,维持汽轮机转速(未并网)或负荷(并网),将做完工的乏汽凝结成水,利用抽汽加热后再送回锅炉。
2、汽机专业的系统:(1)汽轮机本体:将蒸汽的热能转换成机械能,维持高速旋转。
(2)辅助系统:汽轮机旋转所必须的支持系统;为了提高热效率而设置的回热系统(把水加热后再送回锅炉);辅机、发电机冷却系统。
二、汽机主系统:汽机热力系统简图三、汽轮机本体:1、汽轮机本体:转子——叶轮、叶片,静止部分:隔板、喷嘴、汽缸,其他:汽封、轴瓦。
汽轮机本体结构详解图:汽轮机本体主要由转子、静子、轴承及轴承箱、盘车装置四大部分构成,如下图:转子:汽轮机通流中的转动部分,由主轴、叶轮、叶片、联轴器等主要零部件组成,转子工作时,作高速旋转,除了要转换能量,传送扭矩外,还要承受动叶片和主轴上各零件质量所产生的离心力,各部温差引起的热应力,所以转子是汽轮机中极为重要的部件之一,结构详解图如下:汽轮机各转子之间以及汽轮机转子与发电机转子之间均采用联轴器连接,用以传递扭矩和轴向力,联轴器结构图如下:静子: 汽轮机通流中的静止部分及汽轮机的外壳部分,由汽缸、隔板及隔板套、进汽部分、排汽部分、汽封和轴封等主要零部件组成,结构详解图如下:其中,气缸是汽轮机的外壳,内部装有喷嘴室、喷嘴、隔板、隔板套和汽封等零部件,外部装有调节汽阀及进汽、排汽和回热抽汽管道等,作用是将汽轮机的通流部分与大气隔开,形成封闭的汽室,保证蒸汽在汽轮机内完成其能量转换过程,汽轮机气缸结构图如下:汽轮机有静子和转子两大部分,运行时转子高速旋转.静子固定,因此转子和静子之间必须保持一定的间隙,才能不使相互碰磨。
蒸汽流过汽轮机各级工作时,压力、温度逐级下降,在隔板两侧存在着压差。
当动叶有反动度时,动叶片前后也存在着压差。
蒸汽除了绝大部分从导叶、动叶的通道中流过作功外,一小部分将会从各处间隙中流过而不作功,成为一种损失,降低了汽轮机的效率。
汽轮机辅助系统
(2)启动
• 汽轮机启动前,先把调节油加热到33℃,再启动增压泵(主油泵 停运),当增压泵出口油(表)压力为0.35MPa时,主油泵自动 投入。若增压泵的出口(表)压力低于0.35MPa时,主油泵禁止 启动或使正在运行的主油泵自动停运,同时启动备用系列。
(3)停运
• 正常短期停运时,要求手动停运运行的泵,油箱加热器自动投运 保持油箱内的温度为38℃。
(1)润滑油系统(续)
• 交流辅助油泵作为主油泵的备用油泵,在汽轮发电机组启动和停 运期间提供润滑油,以及在机组启动时向主油泵管线充油。交流 油泵出口的油经隔离阀、冷却器、过滤器送润滑油进油总管。
• 直流电动油泵作为最终的备用泵,仅提供安全停机之用,因此直 流油泵出口的油不经冷却器和过滤器直接送到润滑油总管,这样 可以减少泵所需的压头,从而降低直流油泵所消耗的功率。
——顶轴油压达到3650m水柱;
——盘车装置已具有足够的润滑油压;
——发电机密封油(表)压高于氢压0.1MPa;
——手动盘车装置的孔盖未开启。
• 盘车带动汽轮机发电机组以37r/min稳定旋转,然后汽轮机冲转。当转 速升至250r/min时,盘车机构和顶轴油泵将自动停运;当转速升至 2000r/min时,主油泵开始工作;当转速升至3000r/min时,才允许 手动停运交流辅助油泵。
2、系统组成及描述
• 本系统由主油泵、增压泵,交流油泵、直流油泵、顶轴油泵、冷却器、过 滤器、主油箱、回路密封箱、油汽分离器、顶轴油管路、电动和手动盘车 齿轮、有关的管道和仪表等部件组成。
• 大亚湾核电站的汽轮系统
• 在正常情况下,由安装在汽轮机高压转子前端的主油泵提供润滑 油。在启动、停运过程中,由交流油泵提供润滑油。若主油泵和 交流电动油泵都发生故障,直流电动油泵自动启动提供润滑油, 但直流电动油泵作为最终的备用泵,只能保证安全停机,不能维 持机组长期运行。
