二、三极管的识别与检测PPT课件
案例导入

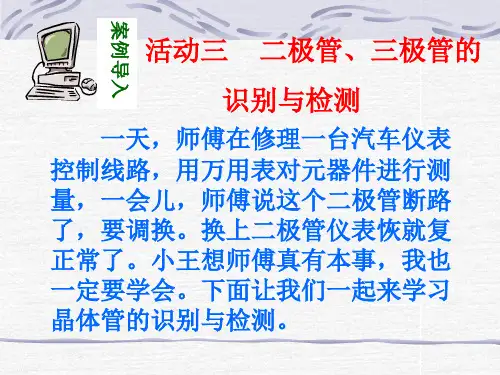

活动三 二极管、三极管的
识别与检测
一天，师傅在修理一台汽车仪表 控制线路，用万用表对元器件进行测 量，一会儿，师傅说这个二极管断路 了，要调换。换上二极管仪表恢就复 正常了。小王想师傅真有本事，我也 一定要学会。下面让我们一起来学习 晶体管的识别与检测。
关联知识
一、二极管识别与检测识别
1、分类
U：光电管
例 3AX81 表示为PNP型锗材料，低频小功率管三极管
4三极管封装形式和管脚识别
图6-45 常见三极管封装形式和管脚图
操作活动
1、操作名称
二极管、三极管的识别与检测
2、需用器材：
各种二极管、三极管若干、万用表等
3、学习目标：
学会二极管的识读与检测； 学会三极管种类和管脚的识别与检测; 学会操作中注意环境保护和人生安全。
• 三极管通常也称双极型晶体管（BJT），简称晶体管或三极管,导 体二极管内部只有一个PN结，若在半导体二极管P型半导体的左 边加上一块N型半导体或在半导体二极管N型半导体的右边，再加 上一块P型半导体，这种结构的器件内部有两个PN结的元件叫晶 体三极管。
二、三极管识别与检测识别
1、分类
内部结构：NPN型和PNP型管；工作频率：有低频和高频管； 功率：有小功率和大功率管； 用途：有普通管和开关管； 材料：有锗管和硅管等等。 封装材料分：金属壳、塑封管等
4、操作步骤 ⑴二极管的检测
步骤： ①晶体二极管管脚识别的检测。
l 将万用表置于“R×1K”挡，两表笔分别接到二极管的两端，
l 测得的电阻值较小，则为二极管的正向电阻，这时与黑表笔 （即表内电池正极）接的是二极管的正极，与红表笔（即表内 电池负极）接的是二极管的负极。
l 如调换表棒，正常的二极管其反向电阻接近于无穷大。
活动三 二极管、三极管的
识别与检测
一天，师傅在修理一台汽车仪表 控制线路，用万用表对元器件进行测 量，一会儿，师傅说这个二极管断路 了，要调换。换上二极管仪表恢就复 正常了。小王想师傅真有本事，我也 一定要学会。下面让我们一起来学习 晶体管的识别与检测。
关联知识
一、二极管识别与检测识别
1、分类
U：光电管
例 3AX81 表示为PNP型锗材料，低频小功率管三极管
4三极管封装形式和管脚识别
图6-45 常见三极管封装形式和管脚图
操作活动
1、操作名称
二极管、三极管的识别与检测
2、需用器材：
各种二极管、三极管若干、万用表等
3、学习目标：
学会二极管的识读与检测； 学会三极管种类和管脚的识别与检测; 学会操作中注意环境保护和人生安全。
• 三极管通常也称双极型晶体管（BJT），简称晶体管或三极管,导 体二极管内部只有一个PN结，若在半导体二极管P型半导体的左 边加上一块N型半导体或在半导体二极管N型半导体的右边，再加 上一块P型半导体，这种结构的器件内部有两个PN结的元件叫晶 体三极管。
二、三极管识别与检测识别
1、分类
内部结构：NPN型和PNP型管；工作频率：有低频和高频管； 功率：有小功率和大功率管； 用途：有普通管和开关管； 材料：有锗管和硅管等等。 封装材料分：金属壳、塑封管等
4、操作步骤 ⑴二极管的检测
步骤： ①晶体二极管管脚识别的检测。
l 将万用表置于“R×1K”挡，两表笔分别接到二极管的两端，
l 测得的电阻值较小，则为二极管的正向电阻，这时与黑表笔 （即表内电池正极）接的是二极管的正极，与红表笔（即表内 电池负极）接的是二极管的负极。
l 如调换表棒，正常的二极管其反向电阻接近于无穷大。
三极管ppt课件完整版
常见故障现象及诊断方法
诊断方法
测量三极管的耐压值是否降低，观察电路是否有过载现象，若确认 损坏则更换三极管。
故障现象3
三极管漏电流过大。
诊断方法
测量三极管的漏电流是否超过规定值，若过大则检查电路是否存在漏 电现象，并更换三极管。
常见故障现象及诊断方法
故障现象4
三极管热稳定性差。
诊断方法
检查三极管的散热条件是否良好，测量其热稳定性参数是否在规定范围内，若异常则改善散热条件或 更换适合的三极管型号。
组成
输入回路、输出回路、耦合电容、直流电源。
工作原理
共基放大电路的特点是输入回路与输出回路共用一个电极，即基极。输入信号加在三极管的发射极和基极之间， 输出信号从集电极取出。由于共基放大电路的输入阻抗低，输出阻抗高，因此具有电压放大倍数大、频带宽等优 点。
共集放大电路组成及工作原理
组成
输入回路、输出回路、耦合电容、直流电源 。
真加剧。而截止频率则限制了三极管能够放大的信号频率范围。
03
三极管基本放大电路分析
共射放大电路组成及工作原理
组成
输入回路、输出回路、耦合电容、直流电源。
工作原理
利用三极管的电流放大作用，将输入信号放大并输出。输入信号加在三极管的基 极和发射极之间，输出信号从集电极取出，经过耦合电容与负载相连。
共基放大电路组成及工作原理
偏置电路类型及其作用
固定偏置电路
01
提供稳定的基极电流，使三极管工作在放大区。
分压式偏置电路
02
通过电阻分压为基极提供合适的偏置电压，使三极管具有稳定
的静态工作点。
集电极-基极偏置电路
03
利用集电极电阻的压降为基极提供偏置电压，适用于某些特殊
认识三极管公开课PPT学习教案课件
第18页/共20页
第19页/共20页
感谢您的观看！
第20页/共20页
一个三极管由两个相互关联的PN结组成。
第7页/共20页
PNP型三极管：边是P 区，中间夹着N区 NPN型三极管：边是N区，中间夹着P区请查阅资料，写出三极管各引脚的名称 第8页/共20页
第9页/共20页
认识三极管公开课
会计学 1
《电子技术基础》
第2页/共20页
内内部部结结构构冲冲关关练练习习第3页/共20页
认识三极管外外形形电电路路符符号号
NPN型
PNP型
4、一个三极管是由一个PN结组成；5、一个三极管是由两个相互关联的PN结组成；6、PNP型半导体是由两个N型半导体和一个P型 半导体组成；7 、NPN型半导体是由两个N型半导体和一个P型 半导体组成；8、三极管的三个引脚分别为集电极(c)、基极 (b)、发射极(e)；9、三极管用字母VD表示；10、三极管用字母VT表示；第12页/共20页
二、内部结构拓展知识：
第10页/共20页
“VT”三极管的电路图形符号：
第11页/共20页
三极管有三个电极(引脚)第4页/共20页
结论：在本征半导体中掺入3价杂质元素(如硼)， 形成P型半导体。问题2：什么是N型半导体？结论：在本征半导体中掺入5价杂质元素(如结合在一起，在交界面形成的具有特殊导电性能的薄层就是PN结。
第6页/共20页
问题1：一个三极管是由几个PN结组成的 ？
2.写出三极管各引脚的中文名称
第13页/共20页
四、冲关练习3.下列电路中有()个NPN型三极管，()个PNP型 三极管。请分别在电路中写出来。
第14页/共20页
第15页/共20页
第19页/共20页
感谢您的观看！
第20页/共20页
一个三极管由两个相互关联的PN结组成。
第7页/共20页
PNP型三极管：边是P 区，中间夹着N区 NPN型三极管：边是N区，中间夹着P区请查阅资料，写出三极管各引脚的名称 第8页/共20页
第9页/共20页
认识三极管公开课
会计学 1
《电子技术基础》
第2页/共20页
内内部部结结构构冲冲关关练练习习第3页/共20页
认识三极管外外形形电电路路符符号号
NPN型
PNP型
4、一个三极管是由一个PN结组成；5、一个三极管是由两个相互关联的PN结组成；6、PNP型半导体是由两个N型半导体和一个P型 半导体组成；7 、NPN型半导体是由两个N型半导体和一个P型 半导体组成；8、三极管的三个引脚分别为集电极(c)、基极 (b)、发射极(e)；9、三极管用字母VD表示；10、三极管用字母VT表示；第12页/共20页
二、内部结构拓展知识：
第10页/共20页
“VT”三极管的电路图形符号：
第11页/共20页
三极管有三个电极(引脚)第4页/共20页
结论：在本征半导体中掺入3价杂质元素(如硼)， 形成P型半导体。问题2：什么是N型半导体？结论：在本征半导体中掺入5价杂质元素(如结合在一起，在交界面形成的具有特殊导电性能的薄层就是PN结。
第6页/共20页
问题1：一个三极管是由几个PN结组成的 ？
2.写出三极管各引脚的中文名称
第13页/共20页
四、冲关练习3.下列电路中有()个NPN型三极管，()个PNP型 三极管。请分别在电路中写出来。
第14页/共20页
第15页/共20页
《晶体三极管的识别与测试》PPT.ppt
四、晶体三极管的测试
2.用万用表判别管脚及类型 （1）找基极 ， 定管型。 红
正向电阻小，指针偏转大
红 正向电阻小，指针偏转大
黑 正向电阻小，指针偏转大
红
黑 正向电阻管的测试
新知 探究
四、晶体三极管的测试
2.用万用表判别管脚及类型 （2）确定集电极和发射极（以NPN型的三极管为例）。
课堂 检测
8. 用黑表笔接三极管的某一极，再用红表笔分别
去接触另外两个电极，直至出现测得的两个电阻都
很小，黑表笔所接的电极是三极管的 且三极管为 NPN型三极管。
基极，并
2.1.1 三极管的识别与测试
一、晶体三极管的基本结构 1. 三极管的内部结构 2. 三极管的外形
二、晶体三极管的电路符号 三、晶体三极管的分类 四、晶体三极管的测试
感谢您的聆听！
26
两个区 P区 N区
三 个区
发射区 集电区
基区
两个极 阳极 阴极
新知 探究
两 个结 两 种类型
发射结
NPN型
集电结
PNP型
一个结 PN结
一、晶体三极管的基本结构 1．三极管的内部结构
新知 探究
C 集电极
N
B
P
基极 N
E 发射极
工艺要求：
发射区掺杂浓度较大，有利于发射载流子。 基区很薄且掺杂最少，有利于载流子通过。 集电区比发射区体积大且掺杂少，便于收集载流子。
国产三极管的型号各部分含义：P262
新知 探究
四、晶体三极管的测试
新知 探究
1. 万用表档位的选择
先把指针式万用表拨到“欧姆”档(通常用Rx100或 Rx1K)，进行万用表“欧姆”档短接调零。
2024版15三极管ppt课件(完整)pptx
输入信号加在基极与发射极之间， 输出信号从集电极取出。当输入 信号为正弦波时，输出信号也是 正弦波，但幅度被放大，相位与
输入信号相反。
放大倍数
共射放大电路的放大倍数主要由 三极管的β值决定，同时受输入 电阻、输出电阻和电源电压等因
素的影响。
2024/1/26
13
共基放大电路组成及工作原理
2024/1/26
2024/1/26
7
02
三极管主要参数及性能指标
2024/1/26
8
直流参数
2024/1/26
共射直流电流放大系数B
01
反映三极管对直流信号的放大能力，是三极管最重要的参数之
一。
共基直流电流放大系数α
02
反映三极管在共基极接法下对直流信号的放大能力。
极间反向电流ICBO和ICEO
03
反映三极管的漏电流大小，是三极管质量的重要指标。
考虑温度对偏置电阻的影响
温度变化会影响偏置电阻的阻值，因此在选取偏置电阻时应考虑其 温度系数。
18
偏置电路稳定性提高措施
2024/1/26
采用负反馈电路
通过引入负反馈电路，可以减小三极管静态工作点的漂移，提高 偏置电路的稳定性。
采用温度补偿电路
通过引入温度补偿电路，可以减小温度变化对三极管静态工作点的 影响，提高偏置电路的稳定性。
偏置电路
性能测试
设置合适的偏置电路，使三极管工作在放大 区，避免进入饱和或截止状态。
2024/1/26
对音频放大器进行性能测试，包括频率响应、 失真度、输出功率等指标，确保满足设计要 求。
31
THANKS
感谢观看
2024/1/26
32
输入信号相反。
放大倍数
共射放大电路的放大倍数主要由 三极管的β值决定，同时受输入 电阻、输出电阻和电源电压等因
素的影响。
2024/1/26
13
共基放大电路组成及工作原理
2024/1/26
2024/1/26
7
02
三极管主要参数及性能指标
2024/1/26
8
直流参数
2024/1/26
共射直流电流放大系数B
01
反映三极管对直流信号的放大能力，是三极管最重要的参数之
一。
共基直流电流放大系数α
02
反映三极管在共基极接法下对直流信号的放大能力。
极间反向电流ICBO和ICEO
03
反映三极管的漏电流大小，是三极管质量的重要指标。
考虑温度对偏置电阻的影响
温度变化会影响偏置电阻的阻值，因此在选取偏置电阻时应考虑其 温度系数。
18
偏置电路稳定性提高措施
2024/1/26
采用负反馈电路
通过引入负反馈电路，可以减小三极管静态工作点的漂移，提高 偏置电路的稳定性。
采用温度补偿电路
通过引入温度补偿电路，可以减小温度变化对三极管静态工作点的 影响，提高偏置电路的稳定性。
偏置电路
性能测试
设置合适的偏置电路，使三极管工作在放大 区，避免进入饱和或截止状态。
2024/1/26
对音频放大器进行性能测试，包括频率响应、 失真度、输出功率等指标，确保满足设计要 求。
31
THANKS
感谢观看
2024/1/26
32
中职高教版《电子元器件与电路基础》项目9识别与检测三极管课件(共41张PPT)
出去为了改善散热条件，一般大功率三极管都必须加 装散热片，如图所示。
电子元器件与电路基础(第2版） 任务2 检测三极管
●会用万用表的电阻挡检测三极管，判断三极 管的好坏。
电子元器件与电路基础(第2版） 任务2 检测三极管
给出常见三极管若干，用万用表的电阻 挡检测其类型和引脚，判断三极管的好坏。
电子元器件与电路基础(第2版） 任务2 检测三极管
1.判别三极管的类型和引脚
黑表笔接假定的基 极b，红表笔分别与 另外两个电极相连
当出现两次电阻都 很小时，则黑表笔 所接的为基极，且 管型为NPN型
三极管的类型和基极检测
电子元器件与电路基础(第2版） 任务2 检测三极管
1.判别三极管的类型和引脚
将两表笔与待测 的两极相连，然 后用手指捏紧基 极和黑表笔
电子元器件与电路基础(第2版） 任务1 识别三极管
3.识别三极管的引脚
（4）大功率塑料封装三极管
电子元器件与电路基础(第2版）
课题
班级
姓名
任务实施
实训过程 仪器仪表使用
记录 安全文明生产
团队协作
实训收获
实训体会
评定人
评
自己评
实训评价
同学评
老师评
综合评定等级
开始时间
结束时间
学号日期语等级签名实际时间
电子元器件与电路基础(第2版） 任务1 识别三极管
2.认识特殊三极管的图形符号和外形 （1）达林顿三极管
图形符号
电子元器件与电路基础(第2版） 任务1 识别三极管
2.认识特殊三极管的图形符号和外形 （2）带阻三极管
图形符号
电子元器件与电路基础(第2版） 任务1 识别三极管
2.认识特殊三极管的图形符号和外形 （3）带阻尼三极管
电子元器件与电路基础(第2版） 任务2 检测三极管
●会用万用表的电阻挡检测三极管，判断三极 管的好坏。
电子元器件与电路基础(第2版） 任务2 检测三极管
给出常见三极管若干，用万用表的电阻 挡检测其类型和引脚，判断三极管的好坏。
电子元器件与电路基础(第2版） 任务2 检测三极管
1.判别三极管的类型和引脚
黑表笔接假定的基 极b，红表笔分别与 另外两个电极相连
当出现两次电阻都 很小时，则黑表笔 所接的为基极，且 管型为NPN型
三极管的类型和基极检测
电子元器件与电路基础(第2版） 任务2 检测三极管
1.判别三极管的类型和引脚
将两表笔与待测 的两极相连，然 后用手指捏紧基 极和黑表笔
电子元器件与电路基础(第2版） 任务1 识别三极管
3.识别三极管的引脚
（4）大功率塑料封装三极管
电子元器件与电路基础(第2版）
课题
班级
姓名
任务实施
实训过程 仪器仪表使用
记录 安全文明生产
团队协作
实训收获
实训体会
评定人
评
自己评
实训评价
同学评
老师评
综合评定等级
开始时间
结束时间
学号日期语等级签名实际时间
电子元器件与电路基础(第2版） 任务1 识别三极管
2.认识特殊三极管的图形符号和外形 （1）达林顿三极管
图形符号
电子元器件与电路基础(第2版） 任务1 识别三极管
2.认识特殊三极管的图形符号和外形 （2）带阻三极管
图形符号
电子元器件与电路基础(第2版） 任务1 识别三极管
2.认识特殊三极管的图形符号和外形 （3）带阻尼三极管
三极管管型和引脚的判别 课件
复习三极管等效为两个二极管的图形
N P N
P N P
1、判断三极管基极和管型
将万用表调至R×1K档，把三极管的三个管 脚两两正反相测，测出6组数据，两次阻值较 小，四次阻值较大甚至无穷大；记下阻值小的 两次红、黑表笔分别所接触的管脚，这时，黑 表笔所接管脚为P，红表笔所接管脚为N。
若测出一个管脚是P，两个是N，则为 NPN型三极管，且P脚为基极；若测出一 个管脚是N，两个是P，则为PNP型三极 管，且N脚为基极.
NPN型
9013
PNP型
9015
①
②
③ B
①
② B
③
规律简化： 正反测，阻值小，黑笔P，红笔N；两个N 是NPN，P是基极；两个P是PNP，N是基极。
2、判断集电极(C)和发射极(E)
（利用三极管的放大作用来判断） NPN型三极管
Rc Rb Rc Rb
(b ) (a ) 图(a)有放大作用，三极管内阻小；图(b)没 有放大作用，三极管内阻大。
NPN管 黑表笔所接脚 为 集电极c 红表笔所接脚 为 发射极e
NPN管
9013
红
①
黑
e 总结规律：
② C
③
b
手帮忙，阻值小。 NPN，黑笔c，红笔e。
3、练习
万用表测三极管管脚
型号
①②③
型号 ①脚 b TIP41C 9013 9014 9015 1815 8050 ②脚 ③脚 管型
Байду номын сангаас
e e
？ e e
同学们，你想到了找c和e的方法了吗？
NPN管
c b 手指 电阻 R 红
万用表
e
黑
将万用表调至R×1K档，先假设一个待定电极为集电极 c，另一个假设为发射极e,万用表的黑表笔接假设的集电 极c，红表笔接假设的发射极e，在b-c之间加人体电阻,记 下摆动幅度，然后再把这两个待定电极对调，再记下摆动 幅度。摆动幅度大(即电阻小)的一次，黑表笔所接为c，红 表笔所接为e。
N P N
P N P
1、判断三极管基极和管型
将万用表调至R×1K档，把三极管的三个管 脚两两正反相测，测出6组数据，两次阻值较 小，四次阻值较大甚至无穷大；记下阻值小的 两次红、黑表笔分别所接触的管脚，这时，黑 表笔所接管脚为P，红表笔所接管脚为N。
若测出一个管脚是P，两个是N，则为 NPN型三极管，且P脚为基极；若测出一 个管脚是N，两个是P，则为PNP型三极 管，且N脚为基极.
NPN型
9013
PNP型
9015
①
②
③ B
①
② B
③
规律简化： 正反测，阻值小，黑笔P，红笔N；两个N 是NPN，P是基极；两个P是PNP，N是基极。
2、判断集电极(C)和发射极(E)
（利用三极管的放大作用来判断） NPN型三极管
Rc Rb Rc Rb
(b ) (a ) 图(a)有放大作用，三极管内阻小；图(b)没 有放大作用，三极管内阻大。
NPN管 黑表笔所接脚 为 集电极c 红表笔所接脚 为 发射极e
NPN管
9013
红
①
黑
e 总结规律：
② C
③
b
手帮忙，阻值小。 NPN，黑笔c，红笔e。
3、练习
万用表测三极管管脚
型号
①②③
型号 ①脚 b TIP41C 9013 9014 9015 1815 8050 ②脚 ③脚 管型
Байду номын сангаас
e e
？ e e
同学们，你想到了找c和e的方法了吗？
NPN管
c b 手指 电阻 R 红
万用表
e
黑
将万用表调至R×1K档，先假设一个待定电极为集电极 c，另一个假设为发射极e,万用表的黑表笔接假设的集电 极c，红表笔接假设的发射极e，在b-c之间加人体电阻,记 下摆动幅度，然后再把这两个待定电极对调，再记下摆动 幅度。摆动幅度大(即电阻小)的一次，黑表笔所接为c，红 表笔所接为e。
三极管的识别PPT课件
3DG12B NPN高频小功率硅三极管
3AD PNP低频大功率锗三极管
20
3DD6 NPN低频大功率硅三极管
3DK NPN硅开关三极管
3AX31 PNP低频小功率锗三极管
3CG PNP高频小功率硅三极管
表示IB控制IC的能力越强， IC/IB的比值我们用表示。
IC IB
值即为电流放大系数也称电流放大倍数，用来表示晶体管
放大能力。
值越大，表示我晶体管的放大能量越强~
2021/3/12
13
2. 穿透电流（ ICEO）
穿透电流（ ICEO ）是指三极管基极（b）开路时集电极（c） 与发射极（e）之间的反向电流（也叫c-e两极间的漏电电流）。
三极管的符号：
文字符号： VT
在电路中的符号：
c
c
b
b
2021/3/12
e
PNP型管
9
e
NPN型管
电源接法
c
iC
iB
VBB
VCC
iE
e
NPN型
b
iB
VBB
c
iC
VCC
iE
e
PNP型
1.电源极性不同 2.电流方向不同
2021/3/12
NPN，VC>VB>VE
PNP，VC<VB<VE NPN型电流从集电极流向发射极 PNP型电10 流从发射极流向集电极
晶体三极管
任务一、认识晶体三极管 任务二、晶体三极管的特性参数 任务三、晶体三极管的分类与命名 任务四、晶体三极管的检测
任务一: 认识晶体三极管
神奇的三极管
如图1所示是一个扩音器的示意图：
声音信号转换为电信号 声音
三极管教学课件ppt
由引脚电压判断三极管管脚和工作状态
工作状态 发射结电压 集电结电压
放大 截止 饱和
正向 反向 正向
反向 反向 正向
1、无正向导通电压的处在截止状态 2、根据三个电位的集中程度判断是否饱和 3、如果饱和则先判断基极，再判断集电极和发射极 例1-5 NPN:(2) 0.3V,0.3V,1V PNP: (1) -0.2V,0V,0V
三极管状态电流判断条件说明
1、当IB、IC均已知时： （1）当IB=IC/β时，三极管处于放大状态 （2）当IB>IC/β时，三极管处于 饱和状态 （3）当IB=IC=0时，三极管处于放大状态 2、当只有IB已知时： 硅0.7V锗0.2V （1）当0<IB<IBS=(UCC-UCES)/(βRC) ≈UCC/(β RC)时，三极管 处于放大状态 （2）当IB>IBS时，三极管处于饱和状态 3、当只有IC已知时： （1）当UCE=UCC-ICRC>UCES时，三极管处于放大状态 （2）当0<UCE≤UCES时，三极管处于饱和状态
三极管状态电流判断条件说明
思考：射极加上电阻后的IBS变化吗？如变化如何变化？ 射极无电阻时： UCE=UCC-ICRC 射极有电阻时： UCE=UCC-ICRC-IERE ≈UCC-IC(RC+RE) 则此时的IBS=(UCCUCES)/β(RC+RE)≈UCC/β(RC+ RE)
c
Rc UCE
放大 截止 饱和
正向 反向 正向
反向 反向 正向
1、无正向导通电压的处在截止状态 例1-5 NPN: (1) 1V,0.3V,3V (2) 0.3V,0.3V,1V (3)2V,5V,1V PNP: (1) -0.2V,0V,0V (2) -3V,-0.2V,0V (3)1V,1.2V,-2V
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按半导体所用材料分有：硅管和锗管 按三极管的导电极性分有：NPN型 管和PNP型管
按功率分有：小功率管，中功率管和大功率管； 按频率分有：低频管和高频管； 按用途分有：放大管和开关管； 按三极管的封装材料分有:金属封装和塑料封装等
小功率三极管
最大集电极允许耗散功率PCM 在1W以下的三极管为小功率三极管。
ICEO 受温度影响很大，它是一种不受IB 控制的失控电流。 其大小表征了三极管质量的好坏，选用时应尽量选择ICEO 小的 三极管。
对于硅管来说，其Iceo大小一般都在nA级，对于锗管， Iceo一般较大，可达μA级。所以硅三极管相对来说热稳定性好 一些。
3. 集电极最大允许电流（ ICM）
集电极最大电流是指三极管集电极所允许通过的最大电流。
晶体三极管
任务一、认识晶体三极管 任务二、晶体三极管的特性参数 任务三、晶体三极管的分类与命名 任务四、晶体三极管的检测
任务一: 认识晶体三极管
神奇的三极管
如图1所示是一个扩音器的示意图：
声音信号转换为电信号 声音
放大电路
电信号转换为声音信号 声音
话筒
扬声器
图 1 扩音器示意图
放大电路又称放大器，是指能把微弱的电信号 转换为较强的电信号的电子线路。放大器的核心元件 （即放大元件）是半导体三极管。
2021/3/9
3DG12B NPN高频小功率硅三极管
3AD PNP低频大功率锗三极管
20
5. 集电极——发射极击穿电压（ UB,CED ）
当三极管的基极开路时，允许加在集电极和发射极之间的 最高电压，使用时，加在集电极和发射极之间的工作电压应小 于UB,CED, 否则三极管降被击穿。
2021/3/9
15
授课：XXXቤተ መጻሕፍቲ ባይዱ
任务三:
晶体三极管的分类与命名
2021/3/9
16
授课：XXX
三极管的分类
2021/3/9
7
授课：XXX
三极管的基本结构
NPN管 C 集电极
C 集电极
集电结
N
B
基极
P
发射结
N
集电区
基区
发射区
集电结
P
B
基极
N
发射结
P
集电区
基区
发射区
发射极 E 三极管结构示意图
E 发射极 PNP管
注意：（1）一般基区作的很薄，掺杂浓度很低。 （2）发射区的掺杂浓度高于集电区，集电区的尺寸大于发射区，所以二者不能互换。
第三部分
字母(汉拼) 器件类型
P — 普通管
W — 稳压管 K — 开关管 Z — 整流管 U — 光电管
第四部分 第五部分
数字
序号
字母(汉拼) 规格号
X — 低频小功率管 G — 高频小功率管 D — 低频大功率管 A — 高频大功率管
3AX31 PNP低频小功率锗三极管
3CG PNP高频小功率硅三极管
各种各样的三极管
特点：有三个电极，故称三极管。
金属封装
2021/3/9
塑料封装
5
大功率管
中功率管
授课：XXX
三极管的材料和类型
三极管
硅三极管 锗三极管
PNP型
三极管类型
NPN型
三极管的本质
c
集电结
b
VT
发射结
e
N N
集电结
P
VT
发射结
三极管是由两个PN结组成的。我们把基 极和发射极之间的PN结称作发射结，基极和 集电极之间的PN结称作集电结。
2021/3/9
19
授课：XXX
半导体器件的命名
第一部分
数字 电极数 2-二极管
3 -三极管
第二部分
字母 材料和极性
A — 锗材料 N 型 B — 锗材料 P 型 C — 硅材料 N 型 D — 硅材料 P 型
A — 锗材料 PNP B — 锗材料 NPN C — 硅材料 PNP D — 硅材料 NPN
表示IB控制IC的能力越强， IC/IB的比值我们用表示。
IC IB
值即为电流放大系数也称电流放大倍数，用来表示晶体管
放大能力。
值越大，表示我晶体管的放大能量越强~
2021/3/9
13
授课：XXX
2. 穿透电流（ ICEO）
穿透电流（ ICEO ）是指三极管基极（b）开路时集电极（c） 与发射极（e）之间的反向电流（也叫c-e两极间的漏电电流）。
大功率三极管
最大集电极允许耗散功率PCM 大于1W的三极管为大功率三极管。
低频三极管 特征频率低于3MHz的三极管
低频管一般用在普通放大电路中，常用的低频小功率三极管有 3AX,3BX,3DX等型号；常用的低频大功率三极管有3AD,3DD等型号
高频三极管 特征频率高于3MHz的三极管，
高频三极管主要用于高、中频信号放大、谐振和混频等电路 中，常用的高频小功率管有3AG和3DG，9011~9018等型号，高频 大功率管有3DA等型号。
2021/3/9
18
授课：XXX
开关三极管
开关三极管在电路中其开关作用，他工作在截止区和饱和区， 要求从一个区到另外一个区的速度越快越好，常用的有3AK、 3CK、3DK等型号。
光敏三极管
光敏三极管是具有放大能力的光-电转换三极管，广泛应用 于光控电路中。
在无光照射时，光敏三极管处于截止状态，无电信号输出 。当光信号照射其基极(受光窗口)时，光敏三极管将导通，从 发射极或集电极输出放大后的电信号，常用有3DU型等。
三极管的符号：
文字符号： VT
在电路中的符号：
c
c
b
b
2021/3/9
e
PNP型管
9
e
NPN型管
授课：XXX
电源接法
c
iC
iB
VBB
VCC
iE
e
NPN型
b
iB
VBB
c
iC
VCC
iE
e
PNP型
1.电源极性不同 2.电流方向不同
2021/3/9
NPN，VC>VB>VE
PNP，VC<VB<VE NPN型电流从集电极流向发射极 PNP型电10 流从发射极流向集电极
授课：XXX
三极管
归纳总结
PNP型，NPN型 硅三极管，锗三极管 集电区，基区，发射区 集电结，发射结 集电极，基极，发射极
任务二: 晶体三极管的特性参数
2021/3/9
12
授课：XXX
三极管的特性参数
1. 电流放大系数（ ）
三极管是电流控制型器件， 其特点为集电极电流IC只受基极电流IB控制。IC /IB值越大，即
当晶体管的集电极电流IC 超过ICM时，晶体管的β值等参数
将发生明显变化，影响其正常工作，甚至还会损坏。
2021/3/9
14
授课：XXX
4. 集电极允许耗散功率（ PCM）
三极管长期正常工作时，集电结温度升高尚不至烧毁时 所消耗的功率
使用时，PC要小于PCM， 否则集电结有烧毁危险，大功率三极 管一般都需要加装散热片，可以降低管子温度，也可以提高PCM 值。
按功率分有：小功率管，中功率管和大功率管； 按频率分有：低频管和高频管； 按用途分有：放大管和开关管； 按三极管的封装材料分有:金属封装和塑料封装等
小功率三极管
最大集电极允许耗散功率PCM 在1W以下的三极管为小功率三极管。
ICEO 受温度影响很大，它是一种不受IB 控制的失控电流。 其大小表征了三极管质量的好坏，选用时应尽量选择ICEO 小的 三极管。
对于硅管来说，其Iceo大小一般都在nA级，对于锗管， Iceo一般较大，可达μA级。所以硅三极管相对来说热稳定性好 一些。
3. 集电极最大允许电流（ ICM）
集电极最大电流是指三极管集电极所允许通过的最大电流。
晶体三极管
任务一、认识晶体三极管 任务二、晶体三极管的特性参数 任务三、晶体三极管的分类与命名 任务四、晶体三极管的检测
任务一: 认识晶体三极管
神奇的三极管
如图1所示是一个扩音器的示意图：
声音信号转换为电信号 声音
放大电路
电信号转换为声音信号 声音
话筒
扬声器
图 1 扩音器示意图
放大电路又称放大器，是指能把微弱的电信号 转换为较强的电信号的电子线路。放大器的核心元件 （即放大元件）是半导体三极管。
2021/3/9
3DG12B NPN高频小功率硅三极管
3AD PNP低频大功率锗三极管
20
5. 集电极——发射极击穿电压（ UB,CED ）
当三极管的基极开路时，允许加在集电极和发射极之间的 最高电压，使用时，加在集电极和发射极之间的工作电压应小 于UB,CED, 否则三极管降被击穿。
2021/3/9
15
授课：XXXቤተ መጻሕፍቲ ባይዱ
任务三:
晶体三极管的分类与命名
2021/3/9
16
授课：XXX
三极管的分类
2021/3/9
7
授课：XXX
三极管的基本结构
NPN管 C 集电极
C 集电极
集电结
N
B
基极
P
发射结
N
集电区
基区
发射区
集电结
P
B
基极
N
发射结
P
集电区
基区
发射区
发射极 E 三极管结构示意图
E 发射极 PNP管
注意：（1）一般基区作的很薄，掺杂浓度很低。 （2）发射区的掺杂浓度高于集电区，集电区的尺寸大于发射区，所以二者不能互换。
第三部分
字母(汉拼) 器件类型
P — 普通管
W — 稳压管 K — 开关管 Z — 整流管 U — 光电管
第四部分 第五部分
数字
序号
字母(汉拼) 规格号
X — 低频小功率管 G — 高频小功率管 D — 低频大功率管 A — 高频大功率管
3AX31 PNP低频小功率锗三极管
3CG PNP高频小功率硅三极管
各种各样的三极管
特点：有三个电极，故称三极管。
金属封装
2021/3/9
塑料封装
5
大功率管
中功率管
授课：XXX
三极管的材料和类型
三极管
硅三极管 锗三极管
PNP型
三极管类型
NPN型
三极管的本质
c
集电结
b
VT
发射结
e
N N
集电结
P
VT
发射结
三极管是由两个PN结组成的。我们把基 极和发射极之间的PN结称作发射结，基极和 集电极之间的PN结称作集电结。
2021/3/9
19
授课：XXX
半导体器件的命名
第一部分
数字 电极数 2-二极管
3 -三极管
第二部分
字母 材料和极性
A — 锗材料 N 型 B — 锗材料 P 型 C — 硅材料 N 型 D — 硅材料 P 型
A — 锗材料 PNP B — 锗材料 NPN C — 硅材料 PNP D — 硅材料 NPN
表示IB控制IC的能力越强， IC/IB的比值我们用表示。
IC IB
值即为电流放大系数也称电流放大倍数，用来表示晶体管
放大能力。
值越大，表示我晶体管的放大能量越强~
2021/3/9
13
授课：XXX
2. 穿透电流（ ICEO）
穿透电流（ ICEO ）是指三极管基极（b）开路时集电极（c） 与发射极（e）之间的反向电流（也叫c-e两极间的漏电电流）。
大功率三极管
最大集电极允许耗散功率PCM 大于1W的三极管为大功率三极管。
低频三极管 特征频率低于3MHz的三极管
低频管一般用在普通放大电路中，常用的低频小功率三极管有 3AX,3BX,3DX等型号；常用的低频大功率三极管有3AD,3DD等型号
高频三极管 特征频率高于3MHz的三极管，
高频三极管主要用于高、中频信号放大、谐振和混频等电路 中，常用的高频小功率管有3AG和3DG，9011~9018等型号，高频 大功率管有3DA等型号。
2021/3/9
18
授课：XXX
开关三极管
开关三极管在电路中其开关作用，他工作在截止区和饱和区， 要求从一个区到另外一个区的速度越快越好，常用的有3AK、 3CK、3DK等型号。
光敏三极管
光敏三极管是具有放大能力的光-电转换三极管，广泛应用 于光控电路中。
在无光照射时，光敏三极管处于截止状态，无电信号输出 。当光信号照射其基极(受光窗口)时，光敏三极管将导通，从 发射极或集电极输出放大后的电信号，常用有3DU型等。
三极管的符号：
文字符号： VT
在电路中的符号：
c
c
b
b
2021/3/9
e
PNP型管
9
e
NPN型管
授课：XXX
电源接法
c
iC
iB
VBB
VCC
iE
e
NPN型
b
iB
VBB
c
iC
VCC
iE
e
PNP型
1.电源极性不同 2.电流方向不同
2021/3/9
NPN，VC>VB>VE
PNP，VC<VB<VE NPN型电流从集电极流向发射极 PNP型电10 流从发射极流向集电极
授课：XXX
三极管
归纳总结
PNP型，NPN型 硅三极管，锗三极管 集电区，基区，发射区 集电结，发射结 集电极，基极，发射极
任务二: 晶体三极管的特性参数
2021/3/9
12
授课：XXX
三极管的特性参数
1. 电流放大系数（ ）
三极管是电流控制型器件， 其特点为集电极电流IC只受基极电流IB控制。IC /IB值越大，即
当晶体管的集电极电流IC 超过ICM时，晶体管的β值等参数
将发生明显变化，影响其正常工作，甚至还会损坏。
2021/3/9
14
授课：XXX
4. 集电极允许耗散功率（ PCM）
三极管长期正常工作时，集电结温度升高尚不至烧毁时 所消耗的功率
使用时，PC要小于PCM， 否则集电结有烧毁危险，大功率三极 管一般都需要加装散热片，可以降低管子温度，也可以提高PCM 值。
