一、半导体物理知识大纲核心知识单元 A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）半导体中的电子状态（第 1 章）半导体中的杂质和缺陷能级（第 2 章）核心知识单元 B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）半导体中载流子的统计分布（第 3 章）半导体的导电性（第 4 章）非平衡载流子（第 5 章）核心知识单元 C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）半导体光学性质（第10 章）半导体热电性质（第11 章）半导体磁和压阻效应（第12 章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge 和 GaAs 的能带结构。
在 1.1 节，半导体的几种常见晶体结构及结合性质。
（重点掌握）在 1.2 节，为了深入理解能带的形成，介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在 1.3 节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4 节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。
（重点掌握）在 1.5 节，介绍回旋共振测试有效质量的原理和方法。
（理解即可）在 1.6 节，介绍 Si 、Ge 的能带结构。
（掌握能带结构特征）在 1.7 节，介绍Ⅲ -Ⅴ族化合物的能带结构，主要了解GaAs 的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。
半导体器件物理复习纲要word精品文档5页
第一章 半导体物理基础能带：1-1什么叫本征激发？温度越高，本征激发的载流子越多，为什么？1-2试定性说明Ge 、Si 的禁带宽度具有负温度系数的原因。
1-3、试指出空穴的主要特征及引入空穴的意义。
1-4、设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E v (k)分别为：2222100()()3C k k k E k m m -=＋和22221003()6v k k E k m m =－；m 0为电子惯性质量，1k a π=；a ＝0.314nm ，341.05410J s -=⨯⋅，3109.110m Kg -=⨯，191.610q C -=⨯。
试求：①禁带宽度；②导带底电子有效质量；③价带顶电子有效质量。
题解：1-1、 解：在一定温度下，价带电子获得足够的能量（≥E g ）被激发到导带成为导电电子的过程就是本征激发。
其结果是在半导体中出现成对的电子-空穴对。
如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。
1-2、 解：电子的共有化运动导致孤立原子的能级形成能带，即允带和禁带。
温度升高，则电子的共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间的禁带相对变窄。
反之，温度降低，将导致禁带变宽。
因此，Ge 、Si 的禁带宽度具有负温度系数。
1-3、准粒子、荷正电：+q ； 、空穴浓度表示为p （电子浓度表示为n ）； 、E P =-E n （能量方向相反）、m P *=-m n *。
空穴的意义：引入空穴后，可以把价带中大量电子对电流的贡献用少量空穴来描述，使问题简化。
1-4、①禁带宽度Eg 根据dk k dEc )(＝2023k m ＋2102()k k m -＝0；可求出对应导带能量极小值E min 的k 值： k min ＝143k ， 由题中E C 式可得：E min ＝E C (K)|k=k min =2104k m ；由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝22106k m ；∴Eg ＝E min －E max ＝221012k m ＝222012m a π ＝23423110219(1.05410)129.110(3.1410) 1.610π----⨯⨯⨯⨯⨯⨯⨯＝0.64eV②导带底电子有效质量m n2222200022833C d E dk m m m =+=；∴ 22023/8C n d E m m dk == ③价带顶电子有效质量m ’ 22206V d E dk m =-，∴2'2021/6V n d E m m dk ==- 掺杂：2-1、什么叫浅能级杂质？它们电离后有何特点？2-2、什么叫施主？什么叫施主电离？2-3、什么叫受主？什么叫受主电离？2-4、何谓杂质补偿？杂质补偿的意义何在？题解：2-1、解：浅能级杂质是指其杂质电离能远小于本征半导体的禁带宽度的杂质。
半导体物理知识点总结【范本模板】

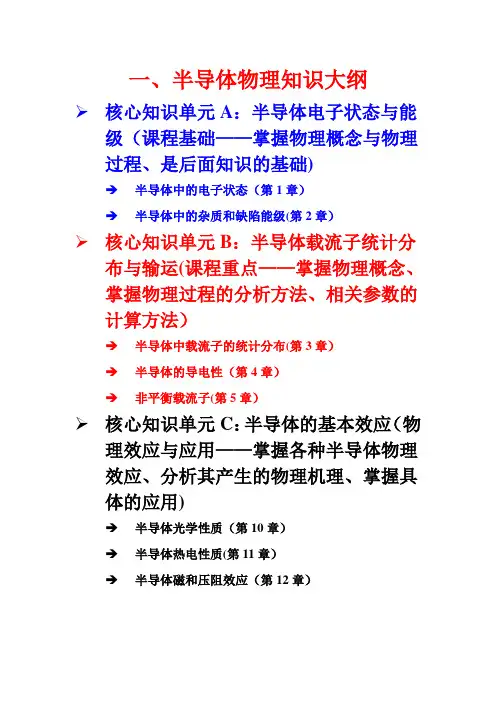

一、半导体物理知识大纲➢核心知识单元A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础)→半导体中的电子状态（第1章）→半导体中的杂质和缺陷能级(第2章）➢核心知识单元B：半导体载流子统计分布与输运(课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）→半导体中载流子的统计分布(第3章）→半导体的导电性（第4章）→非平衡载流子(第5章）➢核心知识单元C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用)→半导体光学性质（第10章）→半导体热电性质(第11章）→半导体磁和压阻效应（第12章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态.主要介绍了半导体的几种常见晶体结构，半导体中能带的形成,半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge和GaAs的能带结构。
在1.1节，半导体的几种常见晶体结构及结合性质。
(重点掌握）在1。
2节，为了深入理解能带的形成,介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点,并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在1.3节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念,得到空穴的特点。
（重点掌握）在1。
5节，介绍回旋共振测试有效质量的原理和方法。
(理解即可）在1.6节，介绍Si、Ge的能带结构。
（掌握能带结构特征)在1。
7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点;三五族化合物半导体的闪锌矿型结构及其特点。
