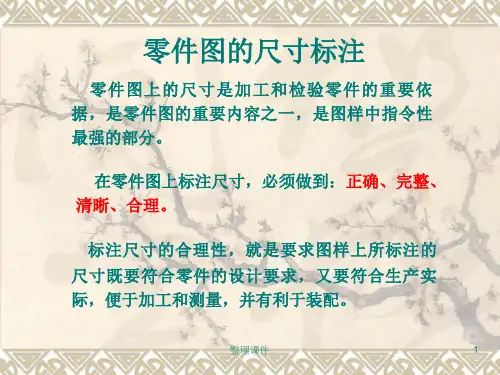

零件图的尺寸标注
零件图上的尺寸是加工和检验零件的重要依据，是零件图的重要内容之一，是图样中指令性最强的部分。
在零件图上标注尺寸，必须做到：正确、完整、清晰、合理。
标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的设计要求，又要符合生产实际，便于加工和测量，并有利于装配。
一、尺寸标注的基本规则与要求
（一）标注尺寸的基本要求
正确：要符合国家标准的有关规定。
完全：要标注制造零件所需要的全部尺寸，不遗漏，不重复。
清晰：尺寸布置要整齐、清晰，便于阅读。
合理：标注的尺寸要符合设计要求及工艺要求。
（二）标注尺寸的基本规则
⒈、尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。
2、以毫米为单位，如采用其它单位时，则必须注明单位名称。
⒊、图中所注尺寸为零件完工后的尺寸。
⒋、每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构特征的视图上。
⒌、尺寸配置合理
（1）功能尺寸应直接注出。
（2）同一要素的尺寸应尽可能集中标注。
如孔的直径和深度、槽的深度和宽度等。
（3）尽量避免在不可见的轮廓线上标注尺寸。
机械零件图纸的尺寸标注及标准规范（机械专业必备）

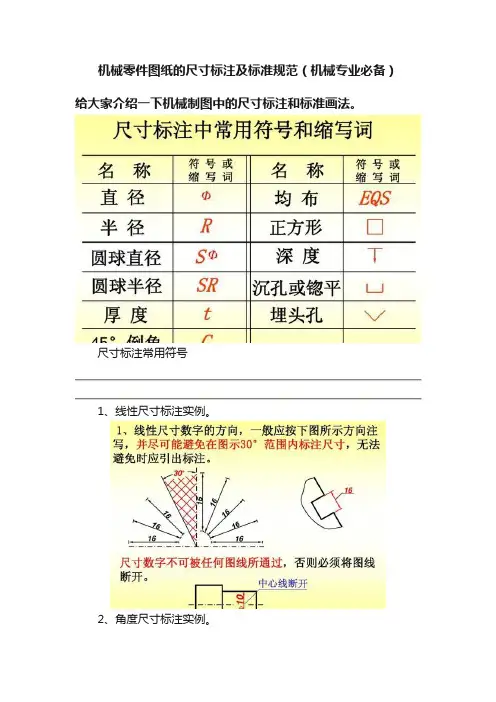

机械零件图纸的尺寸标注及标准规范（机械专业必备）给大家介绍一下机械制图中的尺寸标注和标准画法。
尺寸标注常用符号
1、线性尺寸标注实例。
2、角度尺寸标注实例。
3、圆的直径标注实例。
4、圆弧半径标注实例。
5、斜度和锥度的标注实例。
6、大圆弧半径标注实例。
7、球面标注实例。
8、板状类零件标注实例。
9、狭小部位的标注实例。
10、小半径标注实例。
11、小直径标注实例。
12、弦长和弧长的标注实例。
13、正方形结构的标注实例。
14、对称机件的标注实例。
写在最后：今天就学习到这儿了，下期再见；大家彼此共同学习，共同进步。
很全的机械零件尺寸标注
必须将各部分大小完全确定，不允许遗漏尺寸，也不要重复。为此应先进行形体分析，逐个标注各基本形体的定形尺寸和它们的定位尺寸。由于每个基本形体的尺寸只有少数几个，较易做到既不遗漏尺寸，也不会无目的地重复标注
二、视图上的尺寸注法
常见单个基本体的定形尺寸
二、 视图上的尺寸注法
3）定位尺寸的标注① 定位尺寸的起点称为尺寸基准，长、宽、高每个方向各有一个主要基准，同时可有一个或几个辅助基准 基准一般选择： 对称中心面 重要回转体的轴心线 重要平面（底面、顶面、端面）
例
70
注意:相贯线和截交线不注尺寸
←轴承座的定形尺寸分析 轴承座的定位尺寸分析→ 标注总体尺寸，避免重复，作适当调整 分析并标注定位尺寸 将轴承座分析成五个基本形体，逐个注出定形尺寸 尺寸标注步骤
尺寸标注步骤
形体分析
选择尺寸基准
注底板定形尺寸
零件上的尺寸是制造、检验零件的依据。
在满足国家标准规定的完整、正确、清晰的标注以外，还应满足零件的设计、工艺等要求，便于加工和检验。即合理的标注尺寸。
五.零件图的尺寸标注
尺寸注法国家标准
1、基本规则
机件的真实大小应以图上所注尺寸数值为依据，与图形的大小及绘图的准确度无关 图样中的尺寸以毫米为单位时不需标注计量单位的代号或名称
零件图
此处添加副标题内容
内容
零件分类
零件图的作用和内容
零件图的视图选择
零件的工艺结构
零件图的尺寸标注
画零件图的方法和步骤
一、零件分类
齿轮轴
螺钉
右端盖
泵体
左端盖
销
传动齿轮
垫圈
螺母
★ 轴类
★ 盘盖类
★ 箱体类
机械设计中尺寸标注类知识
机械制图中尺寸标注1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基准，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
一文看懂机械图纸中的尺寸标注

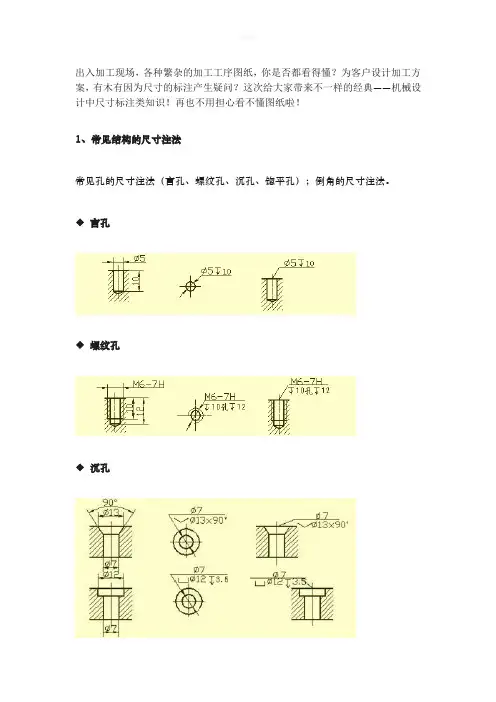

出入加工现场，各种繁杂的加工工序图纸，你是否都看得懂？为客户设计加工方案，有木有因为尺寸的标注产生疑问？这次给大家带来不一样的经典——机械设计中尺寸标注类知识！再也不用担心看不懂图纸啦！1、常见结构的尺寸注法常见孔的尺寸注法（盲孔、螺纹孔、沉孔、锪平孔）；倒角的尺寸注法。

❖盲孔❖螺纹孔❖沉孔❖锪平孔❖倒角2、零件上的机械加工结构❖退刀槽和砂轮越程槽在零件切削加工时，为了便于退出刀具及保证装配时相关零件的接触面靠紧，在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。
车削外圆时的退刀槽，其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。
磨削外圆或磨削外圆和端面时的砂轮越程槽。
❖钻孔结构用钻头钻出的盲孔，在底部有一个120°的锥角，钻孔深度指的是圆柱部分的深度，不包括锥坑。
在阶梯形钻孔的过渡处，也存在锥角120°圆台，其画法及尺寸注法。
用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准确和避免钻头折断。
三种钻孔端面的正确结构。
❖凸台和凹坑零件上与其他零件的接触面，一般都要加工。
为了减少加工面积，并保证零件表面之间有良好的接触，常常在铸件上设计出凸台，凹坑。
螺栓连接的支撑面凸台或支撑面凹坑的形式；为了减少加工面积，而做成凹槽结构。
3、常见零件结构❖轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
