照明配电系统设计共49页文档
照明配电
3、用电设备电压等级的确 定 光源或灯具的容量、水 下照明 4、电压等级 常用电压：3V、12V、 36V、220V、380V
二、低压配电系统（接地） 型式 1、TN系统 包括：TN-S、 TN-C、TN-C-S [ES1] 2、TT系统 3、IT系统
三、使用电压与额定耐压 1、使用电压 JGJ16-2008：10.7.2当电压偏 差或波动不能保证照明质量或光 源寿命时，在技术经济合理的条 件下，可采用有载自动调压电力 变压器、调压器或专用变压器供 电。 2、额定耐压 3、电压降
2、用电设备负荷等级的确定 正常照明、应急照明（安全 照明、备用照明、疏散照明）、专用 照明 一级负荷、二级负荷、三级负荷 JGJ16-2008： 10.7.4重要的照明负荷，宜在 负荷末级配电盘采用自动切换电源的 方式供电，负荷较大时，可采用由两 个专用回路各带50%的照明灯具的配 电方式。
10.7.5备用照明应由两路电源 或两回路线路供电。 10.7.6备用照明作为正常照明 的一部分同时使用时，其配电线 路及控制开关应与正常照明分开 装设。备用照明仅在故障情况下 使用时，当正常照明因故断电， 备用照明应自动投入工作。
2、短路保护 JGJ16-2008： 7.6.2配电线路的 短路保护应在短路电流 对导体和连接件产生的 热效应和机械力造成危 险之前切断短路电流。
7.6.3配电线路的短路保护应符 合下列规定： 1 、短路保护电器的分断能力不 应小于保护电器安装处的预期短路电 流。当供电侧已装设具有所需的分断 能力的其他保护电器时，短路保护电 器的分断能力可小于预期短路电流， 但两个保护电器的特性必须配合。 2 、绝缘导体的热稳定校验应符 合规定。
7.6.7 建筑物的电源进线或配电干 线分支处的接地故障报警应符合下列 规定： 1 住宅、公寓等居住建筑应设置 剩余电流动作报警器； 2 医院及疗养院，影、剧院等大 型娱乐场所，图书馆、博物馆、美术 馆等大型文化场所，商场、超市等大 型场所及地下汽车停车场等宜设置剩 余电流动作报警器。

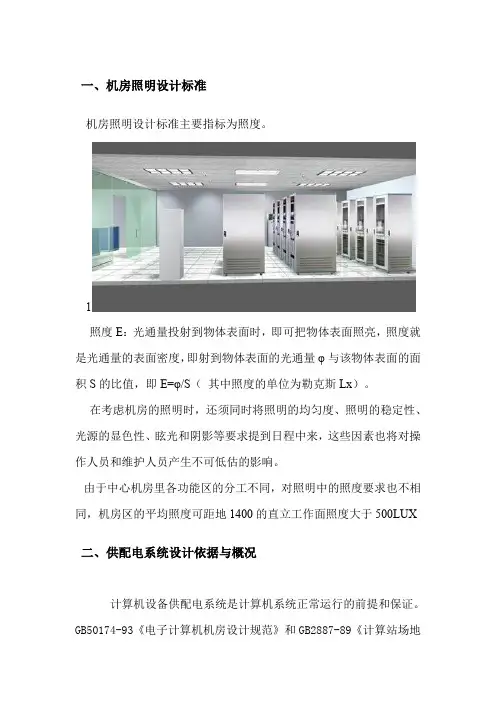

机房照明配电系统设计方案
一、机房照明设计标准机房照明设计标准主要指标为照度。
1照度E：光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量φ与该物体表面的面积S的比值，即E=φ/S（其中照度的单位为勒克斯Lx）。
在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。
由于中心机房里各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地1400的直立工作面照度大于500LUX 二、供配电系统设计依据与概况计算机设备供配电系统是计算机系统正常运行的前提和保证。
GB50174-93《电子计算机机房设计规范》和GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类：一类供电：需建立不间断供电系统。
二类供电：需建立带备用的供电系统。
三类供电：按一般用户供电考虑。
2在本方案中，机房按一类供电方式设计施工。
在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：3在本方案中，对计算机主机设备供电选用A级标准。
为达到A级标准，须有相应的UPS设备来保障。
三、供配电系统设计内容（1）、机房交流供配电设计计算机机房的供电应380/220V电压、50HZ频率和三相五线制(即TN-S系统)的配线方式供电，供给机房用电。
计算机机房的设备供电应按设备总用电量的20%进行预留（按实际运行负载为20%）。
机房内的重要设备均采用UPS不间断电源和市电双回路供电。
为防止闪电雷击及操作过电压对设备造成的危害，机房专用动力配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。
保证计算机设备稳定运行，不受损坏。
计算机机房内设备电源的电压变化应在220V±5%之内，频率变化在50H±0.2Hz之内。
4保证电源运行时满足三相基本平衡，设计时将单相负荷均匀分配在各相上。
本人照明配电系统设计
照明配电系统一、概述1、照明配电系统设计总体上分为两部分：照明设计和系统配电设计；2、照明设计的任务可归纳为以下几个方面：⑴满足光照设计确定的各种电光源对电压大小、电能质量的要求，使它们能工作在额定状态，以保证照明质量和光源寿命；换句话说：根据视觉要求、作业性质和环境条件，通过对光源、灯具的选择和配置，使工作区域或空间具备合理的照度、显色性和适宜性的亮度分布以及舒适的视觉环境；⑵选择合理、方便的控制方式，以便照明系统的管理、维护和节能；⑶保证照明装置和人身的电气安全；⑷尽量减少电气部分的投资和年运行费。
二、照明专业词汇：光通量、光强、照度、眩光、显色性、灯具、照明功率密度LPD……；1、光源：根据其工作原理可分为两大类⑴热辐射光源：利用电能使物体加热到白炽灯程度而发光的光源称为热辐射光源，如白炽灯、卤钨灯；⑵气体放光电源：利用气体或蒸气的放电而发光的光源，如荧光灯、荧光高压汞灯、高1压钠灯、金属卤化物灯等。
各类电光源：一般了解白炽灯：用通电的方法加热玻壳内的灯丝，导致灯丝产生热辐射而发光的光源磨砂灯泡：玻壳被磨砂成漫射面的白炽灯泡涂白灯泡：玻壳上涂敷白色涂料，使之具有良好漫射性的白炽灯泡乳白灯泡：玻壳用乳白色玻璃从而具有良好漫射性的白炽灯泡反射型灯泡：在玻壳内专门装有反光器，或在具有适当形状的玻壳内表面部分覆以金属反射性薄膜，使之具有定向发光性能的灯泡封闭型光束灯泡：能严格控制光束发散方向的一种玻壳被压制成型的灯泡真空灯泡：发光体在真空玻壳里点亮的白炽灯泡充气灯泡：发光体在充有惰性气体（如氮气）的玻壳里点亮的白炽灯泡装饰灯泡：玻壳制成不同形状和（或）不同颜色，用于起装饰作用的白炽灯泡普通照明灯泡：用于家庭、厂矿企业作一般照明用的白炽灯泡。
其玻壳可以是透明的，也可以是磨砂的、乳白的或内涂白的管形白炽灯泡：灯丝沿管轴方向安装的白炽灯泡卤钨灯：填充气体内含有部分卤族元素或卤化物的充气白炽灯低压卤钨灯：用低电压供电的卤钨灯2耐震灯泡：具有抗机械震动结构的白炽灯泡放电灯：由气体、金属蒸气或几种气体与金属蒸气的混合放电而发光的灯高强度气体放电灯：由于管壁温度而建立发光电弧，其发光管表面负载超过3W/cm2的放电灯。
某小区供配电及其照明系统设计【范本模板】
摘要建筑业的发展是人类文明与进步的重要标志,从修建遮蔽风雨的洞穴到今天各种风格和功能的大型建筑物，进入21世纪以来，随着城市规模的不断扩大,小区供配电负荷较大,负荷分配分散以及供电回路数量较多的特点,要提高层建筑配电系统的可靠性，要正确选择各类配电设备的容量，就必须科学、合理的进行负荷计算.在本设计中，要求完成对住宅小区供配电系统设计，主要包括照明系统、低压供配电系统、负荷计算、防雷与接地系统。
论文针对住宅小区电气的设计和使用需要，在重点表述低压供配电系统、负荷计算和防雷与接地系统的同时，侧重于电气基本理论和基本知识.设计中，总体按照民用建筑设计规范来建立设计的整体思路，并完成低压供配电、负荷计算、设备选型、照明计算,插座选取.关键词：负荷计算，配电系统，防雷设计，照明AbstractConstruction and progress of human civilization development is an important symbol, from the cave to shelter from bad weather to build a variety of styles and functions of today's large building into the 21st century，with the continuous expansion of city size, over the load cell power supply large, decentralized load distribution and characteristics of a large number of power supply circuit, to improve distribution system reliability story building, to correctly select the capacity of various types of distribution equipment，it must be scientific and rational for load calculation.In this design，the requirements for completion of the residential distribution system design，including lighting，low voltage power supply system, load calculation, lightning protection and grounding systems。
《照明配电系统》课件
照明配电系统设计案例
实际照明配电系统设计案例分析
通过具体的案例分析，探讨照明配电系统设计过程中的问题和解决方法，帮助大家更好地理解实践应用。
设计过程中的问题及解决方法
讨论在照明配电系统设计过程中可能遇到的一些常见问题，并提供相应的解决方法重点
总结照明配电系统设计的重点，确保在实践中注重关键细节，保证系统的性能和安全。
不同类型灯具的优缺点比较
LED灯、荧光灯、卤素灯等不同类型的灯具各有 优缺点，根据实际需求选择最适合的灯具是设 计的关键。
照明系统的能耗分析
对照明系统的能耗进行分析，找到节能降耗的 有效方法，是建设绿色照明系统的必要步骤。
配电系统
配电系统的组 成
配电系统由配电箱、 电缆、保护设备等组 成。了解各个组成部 分的功能和特点，能 够保证系统的正常运 行。
低压电源的选 择与配电箱的 设计
选择合适的低压电源 和设计配电箱时需要 考虑负荷容量、供电 方式等因素，确保照 明系统的供电稳定性。
电缆的敷设方 法与规格选定
电缆敷设方法和规格 选定直接影响到系统 的可靠性和安全性， 合理选择和布置电缆 是关键。
配电系统的安 全保证
配电系统的安全性是 设计过程中的重要考 虑因素，了解相关的 安全保护措施和规范 要求是必要的。
《照明配电系统》PPT课件
简介
什么是照明配电系统？照明配电系统是指将电能转换为可供照明用途的电力分配系统。了解并掌握照明配电系 统的原理和设计是非常重要的。
照明系统
照明系统的组成
照明系统由灯具、电源、控制装置和配电线路 组成。各个组成部分的功能和配合关系将被详 细介绍。
照明系统设计原则
照明系统的设计需要考虑照度、光色、均匀性 等因素。掌握设计原则可以确保照明效果的优 化。
