三星贴片机保养指导书_图文(精)
自动贴片机预防保养指导书
规范保养作业、确保设备正常生产。
2范围：
东莞市飞触光电科技有限公司的自动贴片机
3权责：
3.1生产部：设备的一级保养。
3.2技术部：设备工艺参数的校验，形位公差的检测。
3.3设备部：设备的维护与二级保养。
4使用工具及材料：
4.1、工具：电工工具。
4.2、材料：电器配件、气动配件、乙醇、丙酮、无尘布、清洁布。
5.2月保养内容
序号
保养内容
保养方法
注意事项
1
检查真空泵
观察真空泵是否有异响
真空泵远转时不可用手直接触及避免烫伤
2
检查机内所有电磁阀
查看线圈指示灯是否发亮，手动调试电磁阀是否工作
如有开关、指示表破损不可用手触及；避免触电事故
3
检查贴片平台
平台真空吸附固定状态，前后贴片精度
不可将手伸进机械活动部位
4
检查贴片头
5内容
5.1、日保养内容
序号
保养内容
保养方法
注意事项
1
检查电源
调压阀气管有无漏气情况
如有开关、指示表破损不可用手触及；避免触电事故
2
检查贴片平台
平台真空大小，能否前后移动，
不可将手伸进机械活动部位
3
检查贴片头
XY定位状态，XY上下左右移动状态
4
清洁
用无尘布沾乙醇擦拭整机身外部
清洁时需防止乙醇溅入人体眼睛
XY定位精度，胶辊有无磨损
5
清洁及紧固
用无尘布擦拭内部灰尘，紧固所有接线油润滑
加注油完成后用抹布擦净部位多余油污
6相关文件
无
7相关记录
7.1.自动贴片机日保养记录表
7.2.自动贴片机月报养指导书

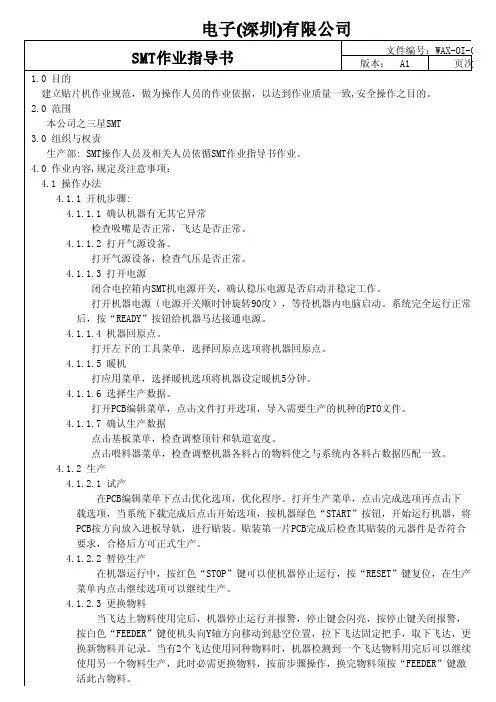

三星SM421作业指导书 详细
PCB按方向放入进板导轨，进行贴装。贴装第一片PCB完成后检查其贴装的元器件是否符合
要求，合格后方可正式生产。
4.1.2.2 暂停生产
在机器运行中，按红色“STOP”键可以使机器停止运行，按“RESET”键复位
4.1.2.3 更换物料
当飞达上物料使用完后，机器停止运行并报警，停止键会闪亮，按停止键关闭报警，
点击基板菜单，检查调整顶针和轨道宽度。
点击喂料器菜单，检查调整机器各料占的物料使之与系统内各料占数据匹配一致。
4.1.2 生产
4.1.2.1 试产
在PCB编辑菜单下点击优化选项，优化程序。打开生产菜单，点击完成选项再点击下
载选项，当系统下载完成后点击开始选项，按机器绿色“START”按钮，开始运行机器，将
4.1 操作办法
4.1.1 开机步骤:
4.1.1.1 确认机器有无其它异常
检查吸嘴是否正常，飞达是否正常。
4.1.1.2 打开气源设备。
打开气源设备，检查气压是否正常。
4.1.1.3 打开电源
闭合电控箱内SMT机电源开关，确认稳压电源是否启动并稳定工作。
打开机器电源（电源开关顺时钟旋转90度），等待机器内电脑启动。系统完全运行正常
化程序。打开生产菜单，点击完成选项再点击下 项，按机器绿色“START”按钮，开始运行机器，将 装第一片PCB完成后检查其贴装的元器件是否符合
可以使机器停止运行，按“RESET”键复位，在生产
运行并报警，停止键会闪亮，按停止键关闭报警， 动到悬空位置，拉下飞达固定把手，取下飞达，更 物料时，机器检测到一个飞达物料用完后可以继续 料，按前步骤操作，换完物料须按“FEEDER”键激
清洁方法：在吸嘴内加入清洗液，使用风枪从吸嘴大口径向内进行吹气，必要时使用 通针疏通内部的异物，外部喷上清洗液，一分钟后用无尘布擦拭干净，清洁后在吸嘴侧边 的槽内加注少量吸嘴专用润滑油，并按动吸嘴4-5次。 4.2.1.4 镜头玻璃清洁。 4.2.2 周保养 4.2.2.1 清洁过滤器及管道
贴片机保养作业指导书
25摄氏度或以下
批 准
文件编号: MLK-DIS-047
贴片机保养指导书
工具、原料
版本:A.0 修订: 0
工序名称贴片机保养型号SMT421\411
使用部门
电子部
抹布、酒精、贴片机专用润滑油、毛刷、细针
编 制
审 核
作业条件
编写日期
1、在关贴片机软件系统之前检查控制面板、控制手柄的按键是否有用、可靠，若有异常请及时通知相关工程师；关闭机器电源总开关。
2、用刷子清洁放置吸嘴盘；用毛刷清洁固定摄象机；保持抛料内部的清洁。
6、用抹布擦拭机器的表面，保持机器的整体清洁；及时清理胶筐里面的料带。
3、给机头、工作区的活动部位注入适量的润滑油。
4、用毛刷清洁喂料器，再用抹布擦拭，用毛刷清洁喂料器放置台，保持其的干净、清洁。
5、检查吸嘴，用沾有酒精的抹布擦拭吸嘴，并用细针掏空吸嘴。
安全工作要点：机器工作时，严禁用手去揭开防护罩，防止压伤或撞伤！在进行吸嘴保养时，严禁用水去清洗，防止吸嘴锈污！在给机头活动部位注入润滑油时，严禁用其它型号润滑油，必须用专用的润滑油，提高机器的精确度！机器在工作时，严禁对机器进行任何保养。
A 检查控制面板
B 关闭机器总开关
C 清洁吸嘴盘
D 清洁固定摄象机
E 清洁抛料盒
F 给机头前后移
动部位注入润滑油
G 擦拭活动部位的赃物 H 注入润滑油
I 用毛刷清洁喂料器
J 用抹布擦拭喂料器
K 用毛刷清洁
喂料器放置N 用抹布擦拭机器表面
O 清理胶筐里面的废料带
L 检查吸嘴有无损坏或锈污
M 用沾有酒精的抹布擦拭吸嘴。
2三星贴片机(SM421)维护保养操作指引
名称三星SM421贴片机设备维护保养操作指引生效日期2012-8-1三星（SM421）贴片机操作与维护保养指引一、目的对本公司贴片机进行维护保养，确保贴片机正常使用。
二、适应范围适应于本公司贴片机设备的维护保养和管理。
三、职责操作员：负责设备的护盖清扫等日常检验。
技术员：机器的调试，周、月保养以及异常处理。
工作负责人：负责设备的质量验证，对本项目的安全质量负责。
四、操作步骤进行维修作业时必须遵守如下过程:1、确认装备的所有作业是否结束。
2、维修作业开始前，必须关闭电源，并关闭装备主电源。
3、测定及维修作业必须由具有充分资格的职员来进行。
4、注意避免系统重新开启，若不遵守此项，触摸通电流零件时会造成死亡或重伤的事故。
维修作业结束后，为了正确运行装备要遵守如下过程：1、确定进行维修作业的地方有无障碍物，若有的话去除。
2、确认所有零件是否正确组装。
3、打开装备主电源。
4、按照电源检查方法打开设备电源。
5、确认装备的运行是否正常。
五、作业内容□用语说明◆吸嘴内径◆NOzzle Holder是指拧紧在Spindle的终端，连接吸嘴的器具。
◆Spindle 是指旋转的小轴，属于装备的HEAD组件，在终端有Holder,通过非常精密驱动的同步名称三星SM421贴片机设备维护保养操作指引生效日期2012-8-1皮带AC伺服电机进行取料、置件的Z轴动作，并用Micro步进电机进行修改零件位置的轴动作。
◆ Head组合件它由支持Head组合件的器具、空压设备的Head、Body、轴、驱动马达、负责影响识别的飞行影像组合件和示教摄像机组件等组成。
◆摄像系统（Vision System）『基准摄像机』Fiducial Camera示教摄像机组合是基准摄像机和基准摄像照明的统称，主要用于示教时的位置确认和基准标志的识别。
『飞行影像』Flying Vision主要用于小零件的识别。
名称三星SM421贴片机设备维护保养操作指引生效日期2012-8-1□日常检查◆吸嘴检查1、吸嘴的终端有无因受冲击而发生的变形或偏磨损，并确认吸嘴的内部有无异物堵塞。
【三星贴片机操作指引】
作成 审核批准管控章一、 目的及其适用范围建立贴片机作业规范，作为操作人员的作业依据，以达到作业质量一致，安全操作之目的。
适用本公司SMT 车间三星SM421操作 二、 操作方法2.1启动设备前的检查：检查设备周围的安全状况，设备内部有无杂物。
2.2打开主气源与电源2.3打开设备电源：顺时针方向拧设备前面的Main 开关，给设备供应电源。
2.4检查气压是否正常，气压：4.5-5.5kg/cm 2 2.5操作面板介绍。
（如下图）2.6待设备进入操作软件界面后点击操作面板上的F/R SELECT-LOCK 键，再点击Servo free 键，按键LED 灯亮时，表示伺服已解锁。
2.7设备原点复位:点击界面上的 应用 —暖机—输入暖机时间（10分钟）及使用设定的暖机时间项打勾—开 始。
2.8根据所生产的机型打开主界面左下方“打开”的文件夹，选择相应机型贴片程序文件名（文件格式OPT ）。
2.9调整轨道宽度及摆放顶针（生产双面板时顶针摆放不能顶到元件）。
2.10打开程序后点击：喂料器—只显示已设定的喂料器项打勾—按照程序排好的站位装送料器—核对料站— —填写换料记录。
2.11生产运行：进入主界面点击，生产—完成—PCB 板下载—开始—START 键。
2.12暂停生产：在设备运转中，单击红色STOP 键可以使设备停止运转，重新单击START 键则可重新开始 生产。
START ：开始键Servo free:伺服解锁键STOP ：暂停、停止键F/RSELECT-LOCK 前后面板切换键RESET 复位键FEEDERCHANG E:送料器切换键EMERGEN CY:紧急按键。
三星贴片机操作规程
三星贴片机操作规程南京基恩照明科技有限公司三星SM482贴片机操作规程文件类型仪器名称资料编号版次页次仪器作业指导NJKE/JZ-4.4.9A-20SM482 A 1 书 14一、目的:规范三星SM482贴片机的使用，确保使用者的安全和贴装的精度，确保贴片机设备的安全，做好维护保养工作。
二、适用范围本规程适用于三星SM系列482贴片机三、职责贴片机操作人员负责贴片机的正常使用，及维护保养。
四、操作方法及步骤4.1贴片机开机前的检查4.1.1确定贴片机的气压，气压应在4.78Kpa?0.025之间，如图1所示。
图14.1.2贴片机内部不能有工具及其它杂物。
4.1.3安装在贴片机上的飞达，不能有翘起现象，一定要安装到位。
4.1.4贴片机前后门一定要关闭。
4.1.5贴片机前后的紧急开关要保持释放状态。
4.2操作步骤4.2.1开启总电源将指向“OFF”的转动开关转向“ON”，如图2所示;图24.2.2当机台自动进入系统操作面后，依次按下“READY”、“F/R SELECT”按钮，让机器进入准备状态，如图3所示。
1 READY键2 SELECT键图34.2.3进入系统操作面上的“应用”，点击左边会出现一个子菜单“F9暖机”，设定暖机时间后点击“开始”。
暖机时间为:5—10分钟，如图4所示。
1 应用3 暖机设定2 暖机图44.2.4进入“工具”里的子菜单“操作级别”，根据需要进入程序员，输入密码进入，如图5所示。
图54.2.5点击“文件”里的子菜单“打开”图标，进入文件选择区，选取要生产的文件打开，如图6所示。
图64.2.6程序选定后会出现如图7所示信息，可拿生产基板进行再次核对。
如果一种PCB板有2个程序时，要选择OPT文件而不是PCB文件，因为OPT文件是经过贴片机优化的程序图74.2.7调整贴片机的轨道:点主菜单上的“PCB编辑”，再点子菜单上的F2“条板”键，如图8所示，会出现另一个界面，如图9所示，点“传送轨道宽度”会出现一个询问的对话框，如图10所示，点“是”，贴片机就会自动调整轨道宽度，使贴片机轨道宽度与PCB的宽度相同。
WI-工程-016-HS50A 贴片机保养作业指导书
5.1.８.做完以上工作以后，操作员须将保养点检表认真如实填好。表格见附录一。
5.2.周保养：技术员负责实施，工程师负责跟进考核。
5.2.1.技术员负责拆下所有Seleve之后，用无尘布清洁并检查玻璃片有无刮花，再用风枪吹Seleve通道，确保不能有阻塞现象，再取下Nozzle，用酒精清洁，再用风枪吹干，确定干净无阻塞之后再装回Seleve上。
5.2.2.由技术员拆下所有Plunger，先将其擦干净检查密封圈有无损坏，再抹上密封油，然后装回。
.2.3.检查X-Y轴光向尺有无磨损，用无尘纸醮上无水酒精清洁表面确保干净。
.2.4.检查机器所有传动部份和气动部份，确保顺畅工作，无阻力、无异声。清洁Seleve气缸，清洁轨道所有传动轴承，检查轴承是否损坏。
5.2.9.在做完以上工作以后，技术员要把周保养点检记录表填好。表格见附录二。
5.3.半年保养：先按周保养的要求做完以后，再做以下工作，具体工作由技术员与工程师共同完成。
5.3.1.对机器X-Y轴导轨进行加油，在加油前应先擦干净以前导轨上的污油，再进行加油，加完油后须检查X-Y轴光向尺是否干净，再检查X-Y轴皮带有无ห้องสมุดไป่ตู้齿，轴承有无磨损，有则更换。
5.3.2.检查机器所有电路、气路部份，确定所有信号线插头有无松动，清洁板卡灰尘，检查气路是否畅通，有无漏气现象，如有损坏时立即更换。
5.3.3.检查机器贴片头的所有感应器是否有脏物，必须将其擦干净，以防造成机器撞头事件。
5.3.4.由工程师将机器贴片头拆下，清洁八爪鱼，分配器有机械运动的地方，需要加润滑油。工作完成以后，将其装回（要用专业治具），再做机器校正，确保机器贴片精度。
SAMSUNG贴片机SMFeeder手册(中文版)PPT课件
问题处理
•取料点偏移处理
memo
①进料不够. ②压料盖变形. ③汽缸问题. ④弹簧安放和过劳. ⑤连接问题. ⑥压料盖未锁定. ⑦移动部件上有障碍物 ⑧润滑油沾污 ⑨其它.
推荐校正进料器的间距(间距误差± 0.15mm)
请参考校正手册执行.
问题压料盖变形. ③汽缸问题. ④弹簧安放和过劳. ⑤连接问题. ⑥压料盖未锁定. ⑦移动部件上有障碍物 ⑧润滑油沾污 ⑨其它.
问题处理
•指示信号错误处理
清洁残留粘胶. 如图4
memo
原因 – 非进料器 ①带阻塞. ②汽缸问题. ③传感器线路问题. ④信号连接问题. ⑤料盘支架变形. ⑥连接问题. ⑦出口干涉. ⑧残留粘胶. ⑨其它.
问题处理
•胶带堵塞和翻转
memo
原因 ①料包装带. ②胶带打结. ③接料问题. ④连接问题. ⑤弹簧过劳. ⑥排出组件问题. ⑨其它.
→显示灯的颜色.
memo
不要用手检查插针. 正常使用的时候显示灯是绿色的. 如果新的进料器使用时显示灯不是绿色的, 请联系服务中心.
过程中
memo
•程序
Tape Guide
请参阅SM3XX系列 操作手册.
Ref. Z=0
Frame
Z>0 Paper Tape
Z<0
Embossed Tape
过程中
过程中
•请将料盘正确的放置在支架上.
memo
检查 →料盘两肋正确的放置.
料盘安装错误的进料问题,通常都是料带堵塞引起.
过程中
•安装
memo
Push
检查 →纸带前端的形状. →初始纸带的长度. →锁扣的状态.
SM 8mm feeder has escape groove to reduce the error caused by dropped component. The shape of reel like above picture makes it possible for feeder jamming.
三星贴片机保养指导书
措施 1. 停止驱动装 备2.，把尽镜可子能提地上向 。
请措确施认装备内置的PC 冷却风扇和安装在装
并实施清扫。
◆ 1. 每吸月嘴检座查管 (Nozzle Holder
3. 关闭装备的 电4.源请。利如用果刷有子必 去5.除请镜利子用上空面气的 喷射器，从正面
SMT SAMSUNG贴片机保养指导书
SMT SAMSUNG贴片机保养指导书
版本
1.0
[摄象机镜头]
1检. 查清扫防护玻 璃罩后，检查
措 1.施清扫摄象 机 2.镜清头扫时防，护要 玻 空璃 气罩 喷后 射， 器在 来 去除镜头的尘
页次
编号：
5/9
签名 日期
□ 定期检查
◆ 每周检查
1检.查吸：嘴安座装零件操作 过程中，因由此于，操有作必不要 确认吸嘴是否弯曲。
编制
吸措嘴施座管发生损 伤更时 换， 吸更 嘴换 座为 管新 时更， 换如 吸果 嘴不 座切 管断
时2.，真务空必过要滤切断 器(Vacuum
过检滤查器被空气中 的灰尘及焊锡膏 因此，要随时确 认过滤器的污染
用手按顺时针方向拧 开真空过滤器下端的
审核
标准化
会造成死亡 或维重修伤作事业故结。 束 后，为了正确运 1． 确认进行维 修2．作业确的认地所方有有零 件3．是否打正开确装组备装主 电4．源。按照电源检 查5．方法确打认开装装备备的 运行是否正常。
页次
编号：
1/9
主电源开关
签名 日期
□ 用语说明 ◆ 吸嘴内径
◆ Nozzle Holder 是指拧紧在Spindle的 终端，附着吸嘴的器
粘有异物检时查，镜有 子上面是否有
页次
编号：
6/9
三星贴片机事前管理作业指导书
文件番号：MKSHF-PDC-2056作成检讨承认 制作日期：2015.12.01 发布日期：2015.12.01生产品质技术修改日期：VER A0PAGE 1工程名称：作业指导书⑾Nozzle 设定：Nozzle根据贴装元器件的形态及大小来恰当选择。
错误选择Nozzle时，会发生元器件吸取不良及贴装不良，因此需要正确选择。
选定基准 : 需选择小于等于元器件外径的吸嘴)⑩识别方式：根据元器件种类来选择恰当的识别方式并登陆元器件方式选择错误时，会错误识别元器件从而导致识别不良及贴装不良⑨贴装位置：元器件贴装位置直接建议用CAD数据来输入并使用，正常量产时，如发生偏移现象，除贴装位置外，因其它外在因素而导致的情况较多，故无需修改贴装坐标值⑧贴装高度：元器件的贴装高度，视PCB表面为0，以PCB表面为基准来输入负（–）值,通常设定0 ~ -0.3mm为基本值贴装高度输入错误时，元器件和PCB表面无法紧密贴合，从而导致OPEN，偏移等不良发生⑦Pickup 位置：元器件吸取位置偏移时，吸嘴会吸取元器件边角部分， 发生X-Y-R 移动时，元器件偏位或掉落现象从而导致偏移及漏贴不良发生⑥Pickup 高度：元器件Pickup高度设定错误时，会发生无法吸料或吸料时压力过大现象，从而导致吸料时吸料部位侧偏发生不良决议会签⑤吸嘴Vacuum 检测：为了更好的监控吸嘴状况和真空电磁阀的状况，需要定期检测各吸头的真空值状况是否在正常范围，真空不正常，会导致取料异常，还会发生贴装不良现象。
检测周期：4-5天一次。
检测方法：将吸嘴堵住真空检测值在550~700mmHg，高于或低于此值范围，需要检查吸嘴、真空管道、电磁阀及真空泵等装置是否正常。
⑥吸嘴BLOW 检测：为了更好的监控吸嘴状况和真空电磁阀的状况，需要定期检测各吸头的吹气值状况是否在正常范围，吹气不正常，会导致贴装异常，发生贴装不良现象。
检测周期：4-5天一次。
检测方法：将吸嘴堵住吹气值在-70~-120mmHg，高于或低于此值范围，需要检查吸嘴、真空管道、电磁阀等装置是否正常。
三星贴片机 保养项目
日保养,周保养,月保养,季保养,年度保养 1.日保养(点检): 1.1 每次耗时15分钟.1.2 人力安排: 1人. 1.3 每班每台设备进行一次保养工作. 1.4 使用工具:毛刷,吸尘器,无尘擦镜纸.2.周保养(点检): 2.1 每次耗时35分钟. 2.2 人力安排: 2人. 2.3 使有工具:毛刷,超声波清洗器,碎布,吸尘器.3.月保养(点检): 3.1 每次耗时10分钟. 3.2 人力安排: 1人. 3.3 使用工具:油枪,毛刷,碎布.4.季度保养(点检): 4.1 每次耗时50分钟. 4.2 人力安排: 2~3人. 4.3 使用工具:油枪,毛刷,碎布.三.保养内容介绍 1.日常保养/点检 1 机台表面及内部吸尘器,碎布清除内部及表面灰尘,脏物 1 X,YT able 吸尘器,毛刷清除table及轨道上异物及抛料1 Supportpin 检查tablepin有无浮高及变形2 Camera 无尘擦镜纸清洁表面灰尘及脏物,防止刮伤 2 Linesensor 无尘擦镜纸清洁表面灰尘及脏物,防止刮伤 3 料屑收集箱吸尘器清除内部料屑及灰尘 4 滤网吸尘器清除内部料屑及灰尘 5 抛料盒吸尘器或* 取出抛料盒用吸尘器或*清理抛料 6 NOZZLE 点检NOZZLE脏污,破损,并测试中心7 主气压点检气压是否在0.49~0.6mpa范围内8 真空泵气压点检真空气压是否>=80kpa 9 漏气及噪音检查观察X轴保养部位Y轴保养部位Z轴保养部位传送丝杆及导轨保养2.周保养/点检No. 保养部位保养工具/油品方法 1 NOZZLE过滤棉超声波清洗器清洗滤棉或更换 2 NOZZLE超声波清洗器,细小铜丝清洁NOZZLE *,NOZZLE润滑油 3 真空泵过滤器吸尘器,螺丝刀清洁过滤器 4 Motor过滤器吸尘器,螺丝刀清洁过滤器灰尘 5 Z轴传动部位吸尘器,碎布清洁油污,灰尘 6 装配气压点检是否满足6.7~10.7KPA 吸料气压点检是否满足10.7~1.47KPA 抛料气压点检是否>=66.7KPA 7 废料管点检是否连接有松动及破损8 轨道SENSOR 清洁SENSOR表面油污及灰尘3.月保养/点检序号部位项目保养工具/油品方法1 HEAD Camfollower 毛刷,碎布用Mp grease润滑表面2 HEAD LMguide 油枪,MP grease,碎布用油枪对油嘴加油3 自动调宽单元LMguide 油枪,MP grease,碎布用油枪对油嘴加油4 自动调宽单元Screwshaft 毛刷,碎布用MP grease润滑表面5 机器上部单元Cylinder (front,rear) 油枪,MPgrease,碎布用油枪对油嘴加油6 真空泵过滤器Filter 吸尘器,螺丝刀清洁过滤器季度保养/点检序号方法1 真空泵过滤器的清洁Filter清洁吸尘器,螺丝刀,清洁液取下真空过滤器,放入清洁液中清洗2 头部贴装,真空滑块加油油枪,MPgrease,碎布用油枪加油3 Z轴清洁及加油MPgrease,碎布,毛刷清洁Z轴各Sensor将旧油擦掉,用毛刷加新油4 NozzleSelection 清洁及加油油枪,MPgrease 用油枪加油,将旧油挤出/Cutter Section5 XYTable 滑块及导轨油枪,MPgrease XY及TV轴各滑块加油。
JUKI(KE-2070CL)贴片机保养指引
作业规范 序号 1 修订内容 新制定
文件名： 文件编号： 版 本 号： 修
JUKI(KE-2070CL)贴片机保养指引 数： 第 1 页 共 3 页 PD-TD1-038 页 2017-7-14 生效日期： A 订 栏
编辑人 张祥 审批人 修订日期 2017-7-14 备注
批 起草 日期 张祥 2017-7-14 复核 日期 受
准
栏 / / 批准 日期
控
栏
JUKI (KE-2070CL)规范贴片机的日保养,周保养,月保养.减少机器在生产中的故障,降低机器维修 成本,延长其使用时间. 二. 适用范围: 深圳市鑫耀科技有限公司 SMT 三. 定义: JUKI 机的保养分为日,周,月保养,日保养及周保养由机器操作员完成.月保养由 SMT 技术人员完成. 四. 组织与权责: 1. 工程部负责制定,解释本作业指引. 2. 生产部门操作员负责完成日,周保养;SMT 技术人员负责完成月保养. 3. 品质部门负责稽查保养后的<JUKI (KE-2070M) 日,周,月保养记录表>的填写. 4. SMT 工程师负责机器保养的培训. 5. <JUKI (KE-2070M)日,周,月保养记录表>制表人为 SMT 操作员与 SMT 技术员,审核 人为 SMT 工程师. 五. 贴片机日,周,月保养指引: 1. 贴片机日保养指引:) a. 检查机器供给气压是否在 0.49±0.05Mpa. 若有异常,请反馈给 SMT 工程技术 人员. b. 机器内部,供料台面;机器外表面的清洁. c. 机器抛料盒的清洁. d. 保养时间: 每个工作日上午 10:00 之前 2. 贴片机周保养指引: a. 检查各气管接头有无漏气. b. 传输轨道皮带 ,皮带轮的清洁 . 发现皮带有破损及皮带轮转动不灵活 , 请反映给 SMT 技术人员. c. ATC 表面的清洁. d. 传输轨道上各 Seneor 感应窗口的清洁 e. 吸嘴(Nozzle)的清洁,若发现吸嘴有破损请反映给 SMT 工程师. f. OCC 偏光过滤器的清洁. g. 鼠标滚动球的清洁. h. Laser 工作窗口的清洁. i. 机器上各工作气缸功能的检查,发现有气缸工作状态不良时须及时反馈给 SMT 技术人员. j. VCS 固定相机的清洁 k. 保养时间: 每个周二 9:30-10:00 3. 贴片机月保养指引: a. 机器头部空气过滤器 ( Air filter)的清洁.若经过清洁仍不能恢复其正常使用功 能,请更换新的 Air filter. b. 清洁 Z Slider shaft 内部. c. .
SAMSUNG贴片机SM-Feeder手册(中文版)
Splice Tip
Old Tape
New Tape
Vinyl Tape
Old Tape
SM 进料器 用户手册
SM 进料器
ㅁ规格 : 四类分为0603, 2P, 4P, 4E ㅁ料盘尺寸 : 直径0 ~380mm, 宽度 17.4mm ㅁ根据8mm汽缸运动的速度分以下三类
A : 0603 专用 B : 1005(2P) , Emboss(4E) C : 普通型 ㅁ进料器8~16mm : 胶带为排出式 ㅁ进料器24mm以上: 胶带为绕卷式
1~2mm
Old Vinyl
Method ③ New Vinyl
Old Vinyl
New Tape Method ②
New Vinyl
Splice Tip
Old Tape
Old Vinyl
New Tape Method ④
New Vinyl
Vinyl Tape
Old Tape
Old Vinyl
New Tape
过程中
•请将料盘正确的放置在支架上.
memo
检查 →料盘两肋正确的放置.
料盘安装错误的进料问题,通常都是料带堵塞引起.
过程中
•安装
memo
Push
检查 →纸带前端的形状. →初始纸带的长度. →锁扣的状态.
SM 8mm feeder has escape groove to reduce the error caused by dropped component. The shape of reel like above picture makes it possible for feeder jamming.
问题处理
三星贴片机作业指导书及操作规范
三星贴片机作业指导书及操作规范三星cp40贴片机作业指导书及操Array作规范1．目的使机器正常、有效地运行。
2．适用范围适用于公司SMT车间三星Cpl40贴片机。
3．职责3.1技术员，机种之切换，ECN导入和机器的调试与周、月保养以及异常处理。
3.2操作员，日常之保养和生产中的操作。
3.3 IPQC，上料之核对和首件的确认。
4.基本作业4.1开机前准备：4.1.1认机器内无杂物，轨道上无PCB。
4.1.2确认左右Z轴Table上的料架有无上好。
4.1.3确认气压是否在0.5-0.55MPa。
4.1.4检查输入电压是否为单相220伏特交流电。
4.1.5检查面对机台右下方的开关是否在”ON”的位置。
4.1.6检查位于前方及后方的急紧开关(Emergency Stop)是否为解除。
4.1.74.2开机：4.2.1将顺时针方向打开。
4.2.2相隔5~10秒后，按下位在的Start(绿色按钮)。
(切记万好不要在打开后，直接按下Start，以免伤及硬件。
4.3.3进入主程序后，按下位在Operation Panel上的。
4.4.4拿起Teaching Box，设定Mode = Home之后，按下( ▼向下的方键)，此时，机台所有的轴X、Y、Z、R以及Swing Mirror，除了轨道宽度以外，皆会做原点复归的动作，如果要做轨道复归动作，必需在Teaching Box上，选择Axis= W/Cv，按下，即可。
4.5.5暖机三到五分钟。
选择Utility Warm-Up，按下选择”START”。
4.5.6暖机完成后，按下钮来结束暖机。
4.3上料4.3.1操作员按排位表上料。
4.3.2操作员根据排料表领取所需物料。
4.3.3把物料挂在飞达尾部挂钩上。
4.3.4揭开飞达遮蔽器，将料带孔对准前进齿轮的齿上。
4.3.5从飞达胶带开口处拉出胶带，放下遮蔽器，压紧料带。
4.3.6将胶带按下、上、下的顺序套在胶带滑轮上，再将未端绕于卷带轮卷紧胶带4.3.7确认元件是否在吸嘴吸料位置，否则按下飞达压杆使其到位。
贴片机保养指导书
贴片机保养指导书.操作指导概述本操作指导书用于指导贴片机Mx200设备的日、周、月、半年的维护与保养活动。
1.目的为贴片机Mx200设备维护保养提供具体的操作指导，保证测试质量和效率,使贴片机时刻处于最佳状态。
2．角色职责贴片机Mx200设备维护保养包括日、周、月、半年度保养，每次维护保养都应填写相应的维护保养记录。
4. 日保养检查4.1接地检查：检查设备及电脑接地是否良好。
4.2 真空系统开机后检查测试设备真空系统有无明显漏气声，气压在0.4~0.6Mpa。
4.3吸嘴保养4.3.1请检查吸嘴的终端有无因受冲击而发生的变形与偏磨损，并确认吸嘴的内部有无杂物堵塞的现象。
4.3.2用手按下吸嘴，确认是否很紧。
4.3.3若用手按吸嘴，感觉很紧的话，请利用推荐的洗净液洗吸嘴内部。
磨损的要更换为新品。
4.3.4吸嘴异物的去除：用PIN穿过吸嘴内径，将推荐的洗净液用喷射吸管喷到吸嘴孔。
喷射后过一分钟后，从吸嘴边端用空压进行推出。
为了防止吸净液残留在吸嘴孔内，用空压将其吹干净。
4.3.5吸嘴翅面及边端异物的去除：用沾有推荐的洗净液的布料擦拭吸嘴翅面及边端，去除异物。
用以上方法仍无法去除异物时，将吸净液涂抹到异物上，过一分钟后，重新进行以上操作，为了防止洗净液残留在吸嘴上，用干净的布料擦净吸嘴。
4.4机器外观和送料器的底部的清扫4.4.1必须肉眼检查进料器站上有无碎片或异物。
在有碎片或异物的情况下，插入feeder时，feeder将会卡在feeder slot内，导致不能安装/拆卸的情况的发生。
并且，这些异物在设定feeder时，使零件的吸着点歪曲，导致吸着错误。
确认feeder slot和固定slot有无偏磨损现象的发生。
4.4.2利用所提供的刷子或气枪清除料站上面和feeder slot上的碎片及异物。
5.1清洁X Y 轴线性标尺：用无尘布加清水清洁X Y 轴线。
5.2清洁VISION 相机：用棉签加酒精清洁VISION相机。
SMT贴片机维护保养指引02
六.保養計劃
6.1 YAMAHA設備代理商WKK公司提供年度保養,如簽訂保養合約,即可享受全年保障
包括全面校正,維護檢查及緊急維修等.
6.2在簽訂保養合約後,即可制訂保養計劃,WKK公司會按客戶保養計劃安排保養.
間
七.維護保養用部件
維護時,僅使用潤滑劑,油脂及YAMAHA或其代理商規定的原裝部件.
工作指引
題目:SMT貼片機維護保養指引
指引編號: PROD-049
5.2周保養
檢查位置
保養過程
1.吸嘴彈片
檢查彈片有否正確安裝,如彈性不夠需更換(適用於YV100/180).
2.Flying Nozzle
進入Nozzle change菜單,檢查動作異常,如有問題及時調整(僅適合
YV100X. YV180X)
第1頁,共3頁
工作指引
題目:SMT貼片機維護保養指引
指引編號:PROD-049
編制人:耿曉濤簽署:
修訂版:02
批準人:張友東簽署:
日期:2008/9/19
一.目的
1.1確保機器正常運轉,提高生產效率.
1.2減小機器磨損,確保及延長機器使用壽命.
1.3保證機器的貼裝精度,提高產品質量.
二.適用范圍
2.1本指引適用於生產電子部SMT車間所有SMT貼片機.
3.貼裝頭真空
進入電腦Maintenance菜單,檢測各貼裝頭真空值,如達不到標準,
必須清潔或檢查更換其它有關部件(參照月保養項目).
4.移動鏡頭
清潔鏡頭上的灰塵和殘留物
5.空氣接口
檢查Y型封圈和O型環有否老化,必要時更換.
5.3每月保養
檢查位置
保養過程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
审核标准化
签名版本
1.0
页次1/9
日期
一:目的
□用语说明对本公司的贴片机进行维护保养,确保贴片机正常使用.
◆吸嘴内径
二:适用范围
适用于本公司贴片机器设备的维护、保养、管理.
三:权责
技术员,机器的调试与周、月保养以及异常处理。
内径
四:操作步骤
进行维修作业时必须遵守如下过程。
外径
1.确认装备的所有作业是否结束。
空气喷射器来去除镜头的尘土。
措施
停止驱动装备,尽可能地向前移动Head Assembly。利用7mm和12mm的扳手将受损的吸嘴座从轴上卸下。然后,按拆卸时的相反顺序组装新的吸嘴座。◆在Head上拆卸吸嘴座时
1.利用7mm扳手夹住Head轴上半部分的孔。(A
2.利用12mm扳手解开吸嘴座的六角部分(B,直到能用手解开止。
◆ Nozzle Holder
2.维修作业开始之前,必须关闭电源,并关闭装备主电源。是指拧紧在Spindle的终端,附着吸嘴的器具。
3.测定及修理作业必须由具有充分资格的职员来进行。
[Nozzle Holder]
4.注意避免系统S/W重新打开。若不遵守此项,触摸通电流的零件时,会造成死亡或重伤事故。
A: feeder安装前状态
B:因碎片或异物导致的非正常安装状态启动装备,每天确认Stage摄像机的识别状态。C: feeder正常安装状态措施
措施
1.用2mm L扳手解开安装在装备后面的Stage摄像机侧面的两个螺丝钉。然后松开封面
利用所提供的刷子或小刷子清除料站上面和
玻璃压制机,卸下防护玻璃罩。
飞行影像是飞行摄像机与飞行摄像机照明的统称。主要用于小型零件的识别。
◆ Head组合件
它将由支持属于Head组合件的器具或空压设备的Head Body、轴、驱动马达、负责识别影像的飞行影像组合件及示教摄像机组合件等组成。
□日常检查◆吸嘴
SMT SAMSUNG贴片机保养指导书
编号:
Spindle
[飞行摄像机侧面照明]
SMT SAMSUNG贴片机保养指导书
编号:
编制
审核标准化
签名版本
1.0
页次
2/9
日期
◆影像系统(Vision System
本装备将通过影像系统进行示教时的位置确认、基准标志的识别、零件的形状识别等功能。
[基准摄像机Fiducial Camera]
示教摄像机组合是基准摄像机与基准摄像机照明的统称。主要用于示教时的位置确认及基准标志的识别。[飞行影像Flying Vision]
页次5/9
日期
[摄象机镜头]□定期检查检查
◆每周检查
1.清扫防护玻璃罩后,检查摄象机镜头上是否有尘土或异物。1.吸嘴座
措施
检查:安装零件操作过程中,由于操作不当(碰撞可能会引起吸嘴座的折弯。1.清扫摄象机镜头时,要先期进行防护玻璃罩的清扫。因此,有必要确认吸嘴是否弯曲。2.清扫防护玻璃罩后,在拆下防护玻璃罩的状态下,使用
请检查装备内置的PC冷却风扇和安装在装备Cover上的冷却风扇的动作是否异常。注意:风扇动作的不顺畅,可能成为电子装置产生误差的原因。
措施
请确认装备内置的PC冷却风扇和安装在装备Cover上的冷却风扇的动作异常与否,
措施
并实施清扫。1.停止驱动装备,尽可能地向前移动Head Ass'y。◆每月检查
feeder Slot上的碎片及异物。
2.利用沾上酒精的布料擦拭粘在Stage摄像机封面上的尘土或异物。
3.按拆卸时的相反顺序进行。※注意:防护玻璃罩容易破碎。
SMT SAMSUNG贴片机保养指导书
编号:
安装进行方向
因碎片或异物导
<正常零件识别状态><尘土或异物污染状态>
编制
审核
标准化
签名版本
1.0
用沾有推荐的洗净液的布料擦试吸嘴翅面及边端,去除异物。用以上方法仍无法去除异物时,重新进行以上操作。
将洗净液涂抹到异物上,过一分钟后,
为了防止洗净液残留在吸嘴上,用干净的布料擦净吸嘴。
◆ Feeder Base的清扫检查
必须肉眼检查进料器料站上有无碎片或异物。
在有碎片或异物的情况下,插入feeder时,feeder将会卡在feeder slot内,导致不能安装/拆卸的情况的发生。
[飞era]
检查
编制
审核标准化
签名版本
1.0
页次
3/9
日期
1.请检查吸嘴的终端有无因受冲击而发生的变形或偏磨损。并确认吸嘴的内部有请利用推荐的洗净液清洗吸嘴内部。磨损的要更换为新品。
无被异物(solder paste等堵塞的现象。2.用手按下吸嘴,确认是否很紧。◆吸嘴异物的去除措施
SMT SAMSUNG贴片机保养指导书
编号:
3.用手解开吸嘴座。◆
在Head上附着吸嘴座时按解开时的相反顺序拧紧吸嘴座。
编制
审核标准化
签名版本
1.0
页次6/9
日期
2.飞行影像
3.冷却风扇Cooling Fan检查:镜子上面粘有异物时,有可能影响Vision的形状识别。因此,应随时
检查
检查镜子上面是否有灰尘或异物。
1.吸嘴内径异物的去除1.若用手按吸嘴,感觉很紧的话,请参照下图,注入相应的吸嘴用洗净液。
用PIN穿过吸嘴内径
将推荐的洗净液用喷射吸管喷到吸嘴孔。喷射后过一分钟后,从吸嘴边端用空压进行推出。
为了防止洗净液残留在吸嘴孔内,用空压将其吹干净。
若异物继续残留时,请向我公司邀请维修。2.吸嘴翅面及边端异物的去除
维修作业结束后,为了正确运行装备要遵守如下过程。
1.确认进行维修作业的地方有无障碍物,若有的话要去除。
2.确认所有零件是否正确组装。
3.打开装备主电源。
4.按照电源检查方法打开装备电源。
5.确认装备的运行是否正常。
主电源开关
◆ Spindle
是指旋转的小轴,属于装备的Head组合件,在终端部有N吸嘴Holder。通过非常精密带和AC驱动的同步皮伺服电动机进行取料/置件的Z轴动作,并用Micro步进电机进行修改零件位置的轴动作。
SMT SAMSUNG贴片机保养指导书
编号:
并且,这些异物在设定feeder时,使零件的吸着点歪曲,导致吸着错误。确认feeder slot和固定slot有无偏磨损现象的发生。
编制
审核标准化
签名
版本
1.0
页次4/9
日期
◆ Stage摄像机的清扫[防护玻璃罩Cover Glass]检查
请用肉眼确认Stage摄像机的Cover上是否有灰尘或异物。这些灰尘或异物是摄像机识别零件时引起错误的原因。
