消防恒压供水设备气压罐选择及计算方法
气压罐容积计算方法
气压罐容积计算方法隔膜式气压罐产品特点:耐压范围广；抗腐蚀能力强；使用维护方便；运行安全可靠。
罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。
橡胶隔膜可舒张 20 万次以上，充气后可长期使用。
可以有效的平缓水系统中的压力波动，减少水泵的起停频率。
隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。
详细信息隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。
隔膜式气压罐的最高工作压力分别为0.6mpa、1.0mpa、1.6 mpa，消防储水容积大于150L、300L、450L，稳压水容积大于50L，用于消火栓系统时，水枪每股流量为2.5L/S、5L/S，充实水柱长度为7M、10M、13M；用于自动喷水系统时，每个喷头流量为1.0L/S，喷头压力为0.1MPA。
该设备可使消防给水管道系统最不利点始终保持消防压力，并利用气压水罐内始终储有30秒消防水量；该设备利用气压水罐所设定的运行压力，控制水泵运行工况，达到增压稳压的功能。
气压罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
气压罐的总容积V气压罐的总容积一般按公式V= βVX÷（1- αb）计算。
式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和 1.05；αb为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65～0.85。
压力控制点压力值的计算气压罐设4个压力控制点，如图2所示。
其中：P1为气压罐最低工作压力点或高泉气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin，其计算方法同增压泵；P2为最高工作压力，即启动消防泵的压力值。
定压系统中气压罐的选型公式
定压系统中气压罐选型公式
定压系统中（变频供水、恒压供水等）膨胀罐（气压罐、压力罐）的选型。
为避免水泵频繁启动，膨胀罐的调节容积应满足一定时间的水泵流量（L/min），计算公式如下：
K = 水泵的工作系数，随水泵功率不同而变化，具体见下表：P（HP）1-22-45-89-12＞12 K0.250.3750.6250.8751
其中：Amax = 水泵的最大流量（L/S）
Pmax = 水泵的最高工作压力（水泵停机时系统的压力，此处压力为绝对压力）
Pmin = 水泵的最低工作压力（水泵启动时系统的压力，此处压力为绝对压力）
Ppre = 气压罐的预充压力（此处压力为绝对压力）
V = 气压罐的体积
其中1HP（马力）= 0.75KW
例如：
一恒压供水设备水泵功率为4HP，水泵最大流量为120L/min,系统压力低于2.2bar时水泵自动启动，系统压力达到7bar时，水泵自动停机，气压罐预充压力为2bar，该系统要选用多大的气压罐？
由上表可知：水泵功率为4HP时，K=0.375
刚好标准型号里面有80升的压力罐，所以选取80即可。
消防稳压罐计算

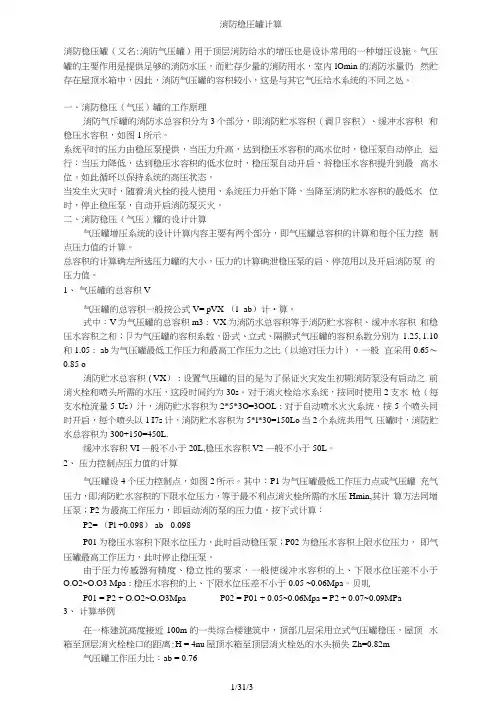

消防稳圧罐计算消防稳压罐（又名:消防气压罐）用于顶层消防给水的增压也是设讣常用的一种增压设施。
气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内lOmin的消防水量仍然贮存在屋顶水箱中，因此，消防气压罐的容积较小，这是与其它气压给水系统的不同之处。
一、消防稳压（气压）罐的工作原理消防气斥罐的消防水总容积分为3个部分，即消防贮水容积（调卩容积）、缓冲水容积和稳压水容积，如图1所示。
系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的髙水位时，稳压泵自动停止运行：当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。
如此循环以保持系统的高压状态。
当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。
二、消防稳压（气压）耀的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压耀总容积的计算和每个压力控制点压力值的计算。
总容积的计算确左所选压力罐的大小，压力的计算确泄稳压泵的启、停范用以及开启消防泵的压力值。
1、气压罐的总容积V气压罐的总容积一般按公式V= pVX-（l- ab）计•算。
式中：V为气压罐的总容积m3： VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；卩为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分別为1.25, 1.10和1.05： ab为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65〜0.85 o消防贮水总容积（VX）：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。
对于消火栓给水系统，按同时使用2支水枪（每支水枪流量5 Us）汁，消防贮水容积为2*5*3O=3OOL：对于自动喷水火火系统，按5 个喷头同时开启，每个喷头以1 I7s计，消防贮水容积为5*l*30=150Lo当2个系统共用气压罐时，消防贮水总容积为300+150=450L.缓冲水容积VI —般不小于20L,稳压水容积V2 —般不小于50L。
消火栓给水稳压设备计算及设备选用
XBD9.6/1.67-I40×8 6
XBD10.8/1.67-I40×9 6
XBD12/1.67-I40×10 6
XBD13.2/1.67-I40×11 6
XBD14.4/1.67-I40×12 6
XBD3/33.3-I50×2
12
XBD4.5/3.33-I50×3 12
XBD6.0/3.33-I50×4 12
1.67 48 52 2900 1.5 2.2 1.7 40
1.67 60 52 2900 1.88 2.2 1.7 40
1.67 72 52 2900 2.26 3 1.7 40
1.67 84 52 2900 2.64 3 1.7 40
1.67 96 52 2900 3.01 4 1.7 40
1.67 108 52 2900 3.39 4 1.7 40
XBD14.0/0.56-I25×12 2 0.56 144 30 2900 2.61 3 1.7 25
XBD3.3/1.11-I25×3 4 1.11 33 40 2900 0.90 1.1 1.7 25
XBD4.4/1.11-I25×4 4 1.11 44 40 2900 1.20 1.5 1.7 25
2 0.56 60 30 2900 1.09 1.5 1.7 25
XBD7.2/0.56-I25×6 2 0.56 72 30 2900 1.30 1.5 1.7 25
消防稳压泵、气压罐的设计计算
消防稳压泵工作原理一、消防稳压（气压）罐的工作原理消防气压罐的消防水总容积分为3 个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积，如图1 所示。
系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行;当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。
如此循环以保持系统的高压状态。
当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。
二、消防稳压（气压）罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
1、气压罐的总容积V气压罐的总容积一般按公式V邛VX±（1- a b计算。
式中：V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；B为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为 1.25 , 1.10和1.05; al为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65 〜0.85。
消防贮水总容积(VX) ：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s 对于消火栓给水系统，按同时使用2 支水枪(每支水枪流量5L/s) 计，消防贮水容积为2*5*30=300L; 对于自动喷水灭火系统，按5 个喷头同时开启，每个喷头以1L/s 计，消防贮水容积为5*1*30=150L 。
当2 个系统共用气压罐时，消防贮水总容积为300+150=450L 。
缓冲水容积V1 一般不小于20L,稳压水容积V2 —般不小于50L。
2、压力控制点压力值的计算气压罐设4 个压力控制点，如图2 所示。
其中：P1 为气压罐最低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin ，其计算方法同增压泵;P2 为最高工作压力，即启动消防泵的压力值。
气压罐容积计算举例）

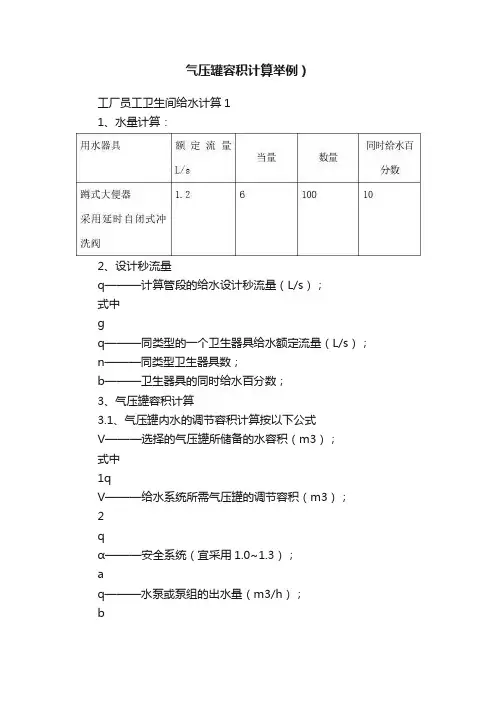

气压罐容积计算举例）工厂员工卫生间给水计算11、水量计算：2、设计秒流量q———计算管段的给水设计秒流量（L/s）；式中gq———同类型的一个卫生器具给水额定流量（L/s）；n———同类型卫生器具数；b———卫生器具的同时给水百分数；3、气压罐容积计算3.1、气压罐内水的调节容积计算按以下公式V———选择的气压罐所储备的水容积（m3）；式中1qV———给水系统所需气压罐的调节容积（m3）；2qα———安全系统（宜采用1.0~1.3）；aq———水泵或泵组的出水量（m3/h）；bn———水泵在1h内启动次数（宜采用6-8次）；q3.2、气压罐的总容积计算按以下公式式中V———气压罐的总容积（m3）；β———气压罐的容积系数，隔膜式气压罐宜为1.05；α———气压罐内最低工作压力和最高工作压力之比（以绝对压力计）；一般宜b采用0.65~0.85。
工厂员工卫生间给水计算21、水量计算：2、设计秒流量q———计算管段的给水设计秒流量（L/s）；式中gq———同类型的一个卫生器具给水额定流量（L/s）；n———同类型卫生器具数；b———卫生器具的同时给水百分数；3、气压罐容积计算3.1、气压罐内水的调节容积计算按以下公式V———选择的气压罐所储备的水容积（m3）；式中1qV———给水系统所需气压罐的调节容积（m3）；2qα———安全系统（宜采用1.0~1.3）；aq———水泵或泵组的出水量（m3/h）；bn———水泵在1h内启动次数（宜采用6-8次）；q3.2、气压罐的总容积计算按以下公式式中V———气压罐的总容积（m3）；β———气压罐的容积系数，隔膜式气压罐宜为1.05；α———气压罐内最低工作压力和最高工作压力之比（以绝对压力计）；一般宜b采用0.65~0.85。
4、所以气压罐最小容积需配置：0.81m3。
气压罐计算公式
气压罐计算公式气压罐在很多工程和技术领域中都有着重要的应用，比如供水系统、消防系统等等。
要搞清楚气压罐的计算，咱们得先明白几个关键的概念。
先说这个气压罐的工作原理哈。
它就像是一个缓冲器，能够稳定系统的压力，储存一定量的介质。
比如说在供水系统里，当用水量突然增加的时候，气压罐就能迅速释放储存的水，保证水压不会一下子掉下去；反过来，用水量少的时候，它又能把多余的水存起来。
那气压罐的计算公式到底是啥呢？其实主要涉及到几个重要的参数，像最小工作压力、最大工作压力、系统容积等等。
咱们先来说说这个最小工作压力 P1 。
它一般是根据系统的最低运行要求来确定的。
比如说一个小区的供水系统，要保证顶楼的居民也能有正常的水压，那就得根据顶楼的高度和相关的压力要求来算出这个 P1 。
再说说最大工作压力P2 。
这个通常得考虑系统能承受的最大压力，以及设备的安全性能等因素。
比如说消防系统，压力太大可能会导致管道破裂，那就麻烦啦。
还有个关键的参数就是系统容积 V 。
这就得根据实际的使用情况来估算啦。
比如说一个工厂的冷却系统，得知道有多少设备需要冷却，每个设备的用水量大概是多少，才能算出这个 V 。
那气压罐的容积 Vt 到底怎么算呢？这就有个常用的公式：Vt = (P1 + 100)/(P2 + 100) × V 。
我给您举个例子哈。
有个小区的供水系统，最小工作压力 P1 要求是 0.2MPa ，最大工作压力 P2 是 0.4MPa ，系统容积 V 估算出来是 10立方米。
那咱们来算算这个气压罐的容积 Vt ：首先把压力单位都转换成千帕，P1 = 200kPa ，P2 = 400kPa 。
然后代入公式：Vt = (200 + 100)/(400 + 100) × 10 = 300/500 × 10 = 6立方米。
所以这个小区供水系统需要一个 6 立方米的气压罐。
在实际的工程应用中，可不能死套公式哦，还得考虑很多其他的因素。
恒压供水设备的压力罐容积大小标准
恒压供水设备是一种常见的供水系统，其主要作用是通过压力罐来平衡供水压力，确保供水稳定。
压力罐的容积大小标准是根据供水需求和系统设计参数确定的。
下面将详细介绍恒压供水设备的压力罐容积大小标准。
一、恒压供水设备概述恒压供水设备是一种利用压力罐来调节供水压力的设备。
它可以提供稳定的水压，解决供水过程中的压力波动问题。
恒压供水设备由水泵、压力传感器、控制器和压力罐等组成。
二、压力罐的作用压力罐是恒压供水设备中的关键组件，它承担着平衡供水压力的重要任务。
当供水压力过高时，压力罐会吸收多余的水压，当供水压力不足时，压力罐会释放储存的水压，以保持供水稳定。
三、压力罐容积大小标准的确定因素1. 供水需求：压力罐容积的大小与供水需求直接相关。
供水需求的大小取决于使用压力的设备数量、每个设备的流量需求以及最大峰值流量等因素。
一般来说，供水需求越大，需要的压力罐容积也就越大。
2. 水泵性能：水泵的性能参数包括额定流量和额定扬程。
额定流量是指水泵在额定扬程下所能提供的最大流量，而额定扬程是指水泵在额定流量下所能提供的最大扬程。
根据水泵性能参数，可以确定压力罐容积大小。
3. 系统设计参数：系统设计参数包括供水管道的直径、管道长度、高度差等。
这些参数会影响水流的阻力和压力损失，从而影响到压力罐容积的选择。
四、压力罐容积大小标准的参考值根据上述因素，以下是一些常见的压力罐容积大小标准的参考值：1. 小型住宅用恒压供水设备：通常采用容积为20-60升的压力罐。
这种设备适用于小型住宅，供水需求相对较小。
2. 中型商业建筑用恒压供水设备：通常采用容积为100-500升的压力罐。
这种设备适用于中型商业建筑，供水需求较大。
3. 大型工业用恒压供水设备：通常采用容积为500-5000升的压力罐。
这种设备适用于大型工业场所，供水需求非常大。
需要注意的是，以上只是一些常见的压力罐容积大小标准的参考值，实际选择时还需要根据具体情况进行综合考虑和设计。
气压罐设备选型方法
（1）.确定气压给水设备最低工作压力P1和最高工作压力P2（表压）
P1＝（h1＋h2＋h3＋h4＋h5）/102 从（Mpa）
P1――罐内气压最低工作压力（Mpa）
h1――水池最低水位至建筑物最高点的垂直差（m）
h2――管网沿程阻力（m）
h3――管网局部阻力（m）
h4――最不利用水点的流出水头（m）
h5――消防需加水头（m）（如需要消防功能时）
102――换算系数1Mpa≈102mH2O
P2＝（P1＋0.098）/α－0.098（Mpa）
P2――最高工作压力（Mpa）
α――最低工作压力与最高工作压力之比（绝对压力）
即：P1/ P2；一般采用0.65～0.85，选择时宜取中间值
（2）.根据Q和（P1＋P2）/2选择配套水泵
选定水泵的扬程为H，流量为q b，当H=（P1＋P2）/2时，q b≥1.2Q （3）.根据水泵的流量，确定气压罐调节水容积Vs
Vs＝C q b /4n （m3）
Vs ――给水系统所需要气罐调节容积
C――安全系数（宜采用1.0～1.3）
q b――工作水泵计算流量（m3/h）
n――水泵在一小时内启动的次数，取6～8次。
Q――最大小时用水量（m3/h）
（4）.确定气压罐型号
V总＝βVs /（1－α）（m3）
V总――所需气压罐总容积（m3）
β――气压罐容积系数，取1.05
α――最低工作压力与最高工作压力之比（绝对压力）。
气压罐选型指南
一、概述气压罐是利用空气的可压缩性来实现贮存、调节和压送水量的，它与水泵、控制柜、仪表、阀门等组合在一起，构成成套气压给水设备，具有施工、安装简便，便于工程扩建、改建和拆迁，与水箱、水塔相比，水质不易污染，便于实现集中控制，特别适合地震区建筑、隐蔽工程、临时建筑和因艺术要求不宜设置高位水箱的建筑供水。
二、气压罐的有效水容积压给水设备中涉及气压罐选型的一个重要参数就是气压罐的有效水气容积，气压罐的有效水容积与所取工作压力比（即气压罐内最高工作压力与最低工作压力之比）有关，其计算公式如下：βVxV=1-α式中：V——消防气压水罐总容积（m3）；Vx——气压水罐的有效水容积（m3），消防系统为贮水容积、稳压水容积、缓冲水容积之和；β——气压水罐的容积系数，卧式水罐为；立式水罐为；隔膜式水罐为；α——工作压力比，一般取~，消防系统可取~活、生产系统气压罐的有效水容积应根据水泵流量按下式计算：Vx ≥ c q b4n式中：V X ——给水系统所需气压水罐水容积（m 3）；q b ——工作水泵的计算流量（m 3）；C ——安全系数（宜采用~）；n ——水泵一小时内启动次数（宜为6~8次）变频给水设备可按最大供水流量的1%~3%配置附属小泵并联在系统中，并配置小型气压罐以供夜间小流量用水。
火栓给水系统的气压罐贮水容积不得少于300L ；自动喷水灭火系统消防气压水罐贮水容积不得少于150L ；消火栓给水系统与自动喷水生消灭火系统合用或高层民用建筑消防用的气压水罐，贮水容积不得少于450L；代替高位水箱的气压罐应能保证10min的消防用水量。
三、气压罐规格参数：四、气压罐的压力等级气压罐的压力等级有、、、、、 Mpa。
在选囊式水质不易污染，一次充气可长时间使用，但胶囊易老化，一旦漏气即需充气设备补气；其基本原理是：系统工作时，水进入气压罐，水室扩大、气室缩小、压力随之升高，当压力升至供水压力上限时水泵停转，此时罐内被压缩气体的压力将贮存的水送入管网，气压罐的水室缩小、气室扩大，压力随之下降，当压力降至供水压力下限时，水泵又重新启动。
消防稳压水罐计算
消防稳压水罐计算消防系统中稳压水罐的容积和运行参数应如何计算摘要2014年10月1日，《消防给水及消火栓系统技术规范》（GB50974-2014）正式实施，此次颁布实施的规范对消防稳压水罐提出新的要求，现在对消防稳压水罐的选型不同于以前。
结合其他现行规范，阐述消防系统中稳压水罐的容积和运行参数应如何计算。
关键词消防稳压水罐；隔膜式气压水罐；临时高压消防给水系统Calculation of voltage stabilizing tank fireHow to calculate the volume and operation parameters of stabilizing tankin fire control systemAbstract《Technical code for fire protection water supply and hydrant systems》（GB50974-2014）formally implemented in October 1,2014.The promulgation of the standard put forward new requirements for voltage stabilizing tank fire.The selection of voltage stabilizing tank on fire now is different from the bined with other current specifications, expounds the volume and operation parameters of the pressure stabilizing tank in fire control system should be how to calculate.Key words voltage stabilizing tank fire；Diaphragm pneumatic tank；fire protection water supply system of temporary high pressure.0 引言在火灾发生时，消防系统对人类生命及财产安全起到至关重要的作用。
消防系统气压罐容积问题计算探讨
式中 V——消防气压罐总容积（m3）
Vxf——消防水总容积，等于消防贮水容积、稳压水容积、缓冲水容积之和（m3）
β——气压罐的容积系数，隔膜式气压罐宜为1.05
α——工作压力比，宜在0.5～0.9范围内取值。
气压罐贮水容积和稳压水容积应满足消防给水的要求。消火栓给水系统中消防气压罐贮水容积不得少于300L。自动喷水灭火系统中消防气压罐贮水容积不得少于150L。消火栓给水系统与自动喷水灭火系统合用的消防缓冲水容积一般取30L
消防系统气压罐容积问题
消防系统中的稳高压系统给水（稳压泵和气压罐）中气压罐的容易怎么确定呀 可不可以用气压罐代替高位水箱呢?
最佳答案:
除非极特殊情况，比如国家大型建筑等经过消防队同意才可以，一般情况都不行！
气压水罐其调节水容量为两支水枪和5个喷头30s的用水量，即2×5×30＋5×1×30＝450L。这是指消火栓和自动喷洒合用气压罐，如果单独设置分开即可！
气压罐选型计算书
气压罐选型计算书
选型依据
一、气压罐是水泵可以进入睡眠的前提条件
气压罐——利用波义耳(Robert Boyle)气体定律：
V是指气体的体积，P指压强，C为一常数。
这个公式又可以继续推导，理想气体的体积与压强的乘积成为一定的常数，即：PV=C （constant）。
如果在温度相同的状态下，1、2两种状态下的气体关系式可表示成：P1V1=P2V2
习惯上，这个公式会写成：
稳压罐总容积=工作初始状态气体容积+预充水量容积=工作最终状态气体容积+停泵充水容积
Vz= V1+ V1 S = V2+V2S
稳压罐调节容积=停泵充水容积-预充水量容积=工作初始状态气体容积-工作最终状态气体容积
V t = V2S-V1 S = V1-V2
稳压罐可调节容积计算，实例计算：
么。
消防稳压泵、气压罐的设计计算
消防稳压泵、气压罐的设计计算消防稳压泵工作原理一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3个部分，即消防贮水容积(调节容积)、缓冲水容积和稳压水容积，如图1所示。
系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行;当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。
如此循环以保持系统的高压状态。
当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。
二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
1、气压罐的总容积V气压罐的总容积一般按公式V=βVX÷(1-αb)计算。
式中：V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和;β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05;αb 为气压罐最低工作压力和最高工作压力之比(以绝对压力计)，一般宜采用0.65～0.85。
消防贮水总容积(VX)：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。
对于消火栓给水系统，按同时使用2支水枪(每支水枪流量5L/s)计，消防贮水容积为2*5*30=300L;对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1L/s计，消防贮水容积为5*1*30=150L。
当2个系统共用气压罐时，消防贮水总容积为300+150=450L。
缓冲水容积V1一般不小于20L，稳压水容积V2一般不小于50L。
2、压力控制点压力值的计算气压罐设4个压力控制点，如图2所示。
其中：P1为气压罐最低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin，其计算方法同增压泵;P2为最高工作压力，即启动消防泵的压力值。
消防恒压供水设备气压罐选择及计算方法
消防恒压供水设备气压罐选择及计算方法消防恒压供水设备系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
一、气压罐的总容积V气压罐的总容积一般按公式V= βVX÷(1- αb)计算。
式中：V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和;β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05;αb为气压罐最低工作压力和最高工作压力之比(以绝对压力计)，一般宜采用0.65～0.85。
消防贮水总容积(VX)：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。
对于消火栓给水系统，按同时使用2支水枪(每支水枪流量5 L/s)计，消防贮水容积为2*5*30=300L;对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s计，消防贮水容积为5*1*30=150L。
当2个系统共用气压罐时，消防贮水总容积为300+150=450L。
缓冲水容积V1一般不小于20L，稳压水容积V2一般不小于50L。
二、压力控制点压力值的计算气压罐设4个压力控制点。
其中：P1为气压罐最低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin，其计算方法同增压泵;P2为最高工作压力，即启动消防泵的压力值。
按下式计算：P2 =(P1 + 0.098)÷ αb - 0.098P01为稳压水容积下限水位压力，此时启动稳压泵;P02为稳压水容积上限水位压力，即气压罐最高工作压力，此时停止稳压泵。
由于压力传感器有精度、稳定性的要求，一般使缓冲水容积的上、下限水位压差不小于0.02~0.03 Mpa;稳压水容积的上、下限水位压差不小于0.05 ~0.06Mpa。
关于压力罐的选择计算
关于压力罐的选择计算===规范5.0.5供电有保障、地势平缓的小型单村供水泵站，可采用气压水罐供水，并符合以下要求：1气压水罐最低工作压力，应满足配水管网最不利用户接管点和消火栓设置处的最小服务水头要求，可按公式（5.0.5-1）计算：P1=0.01(H1+H2+H3+H4)（5.0.5-1）式中P1—气压水罐最低工作压力（表压），MPa；H1—配水管网最不利用户接管点或消火栓设置处的最小服务水头，m；H2错误！未指定书签。
—进水池（或井）至最不利用户接管点（或消火栓）的管路沿程水头损失，m；H3—进水池（或井）至最不利用户接管点（或消火栓）的管路局部水头损失，m；H4错误！未指定书签。
—最不利用户接管点（或消火栓）处地面高程与进水池（或井）最低运行水位的高差，m。
2气压水罐内水的调节容积，可按公式（5.0.5-2）计算：V x=0.25βCq b/n max （5.0.5-2）式中V x—气压水罐内水的调节容积，m3；β—容积附加系数，补气式卧式罐宜为1.25，补气式立式罐宜为1.10，隔膜式罐宜为1.05；C—安全系数，宜采用1.0～1.3；q b—罐内为平均压力时水泵的出水量，应等于或略大于最高日最高时用水量的1.2倍，m3/h；n max —水泵在1h内的最多启动次数，宜采用6～8次。
3气压水罐的总容积，可按公式（5.0.5-3）计算：V=V x/（1-a b）（5.0.5-3）式中V—气压水罐的总容积，m3；a b—气压水罐内最小工作压力与最大工作压力比，宜采用0.65～0.85。
4气压水罐应设安全阀、压力表、水位计、泄水管和密封人孔。
5气压水罐供水系统的最高工作压力，可按公式（5.0.5-4）计算：P2=P1/a b（5.0.5-4）式中P2—气压水罐供水系统的最高工作压力，MPa。
6水泵的选择，应使扬程为(P1+ P2)/2时，流量为q b，并在高效区工作；水泵控制系统应设自动开、停装置。
气压罐容积计算(举例)
1、水量计算：2、设计秒流量s L b n q q g /12%101002.100=⨯⨯=⋅⋅=∑式中 g q ——— 计算管段的给水设计秒流量（L/s ）；0q ——— 同类型的一个卫生器具给水额定流量（L/s ）； 0n ——— 同类型卫生器具数；b ———卫生器具的同时给水百分数；3、气压罐容积计算3.1、气压罐内水的调节容积计算按以下公式32135.1842.4314m n q V V q ba q q =⨯⨯=⋅==≥α 式中 1q V ——— 选择的气压罐所储备的水容积（m 3）；2q V ——— 给水系统所需气压罐的调节容积（m 3）； a α——— 安全系统（宜采用1.0~1.3）；b q ———水泵或泵组的出水量（m 3/h ）；q n ——— 水泵在1h 内启动次数（宜采用6-8次）；3.2、气压罐的总容积计算按以下公式3105.465.0135.105.11m V V b q =-⨯=-⋅=αβ 式中 V ———气压罐的总容积（m 3）；β——— 气压罐的容积系数，隔膜式气压罐宜为1.05； b α——— 气压罐内最低工作压力和最高工作压力之比（以绝对压力计）；一般宜采用0.65~0.85。
1、水量计算：2、设计秒流量 s L b n q q g /4.2%21002.100=⨯⨯=⋅⋅=∑式中 g q ——— 计算管段的给水设计秒流量（L/s ）；0q ——— 同类型的一个卫生器具给水额定流量（L/s ）； 0n ——— 同类型卫生器具数；b ———卫生器具的同时给水百分数；3、气压罐容积计算3.1、气压罐内水的调节容积计算按以下公式32127.08464.814m n q V V q ba q q =⨯⨯=⋅==≥α 式中 1q V ——— 选择的气压罐所储备的水容积（m 3）；2q V ——— 给水系统所需气压罐的调节容积（m 3）； a α——— 安全系统（宜采用1.0~1.3）；b q ———水泵或泵组的出水量（m 3/h ）；q n ——— 水泵在1h 内启动次数（宜采用6-8次）；3.2、气压罐的总容积计算按以下公式3181.065.0127.005.11m V V b q =-⨯=-⋅=αβ 式中 V ———气压罐的总容积（m 3）；β——— 气压罐的容积系数，隔膜式气压罐宜为1.05； b α——— 气压罐内最低工作压力和最高工作压力之比（以绝对压力计）；一般宜采用0.65~0.85。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防恒压供水设备气压罐选择及计算方法消防恒压供水设备系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。
总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。
一、气压罐的总容积V
气压罐的总容积一般按公式V= βVX÷(1- αb)计算。
式中：V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和;β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05;αb为气压罐最低工作压力和最高工作压力之比(以绝对压力计)，一般宜采用0.65～0.85。
消防贮水总容积(VX)：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。
对于消火栓给水系统，按同时使用2支水枪(每支水枪流量5 L/s)计，消防贮水容积为2*5*30=300L;对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1 L/s计，消防贮水容积为5*1*30=150L。
当2个系统共用气压罐时，消防贮水总容积为300+150=450L。
缓冲水容积V1一般不小于20L，稳压水容积V2一般不小于50L。
二、压力控制点压力值的计算
气压罐设4个压力控制点。
其中：P1为气压罐最低工作压力点或气压罐充气压力，即消防贮水容积的下限水位压力，等于最不利点消火栓所需的水压Hmin，其计算方法同增压泵;P2为最高工作压力，即启动消防泵的压力值。
按下式计算：
P2 =(P1 + 0.098)÷ αb - 0.098
P01为稳压水容积下限水位压力，此时启动稳压泵;P02为稳压水容积上限水位压力，即气压罐最高工作压力，此时停止稳压泵。
由于压力传感器有精度、稳定性的要求，一般使缓冲水容积的上、下限水位压差不小于0.02~0.03 Mpa;稳压水容积的上、下限水位压差不小于0.05 ~0.06Mpa。
则：
P01 = P2 + 0.02~0.03Mpa P02 = P01 + 0.05~0.06Mpa = P2 + 0.07~0.09MPa
三、计算举例
一栋建筑高度接近100m的一类综合楼建筑中，顶部几层采用立式气压罐稳压，屋顶水箱至顶层消火栓栓口的距离:H = 4m。
屋顶水箱至顶层消火栓处的水头损失∑h=0.82m
气压罐工作压力比：αb = 0.76
气压罐总容积：V= βVX÷(1- αb) = 1.1×(300+20+50)÷(1-0.76)=1.70m3
选用：SQL1000×0.6气压罐一台
气压罐充气压力：
P1 =Hmin= Hq+ Hd+ HK+∑h-H = 0.16+0.01+0.02+0.0082-0.04 = 0.14(Mpa)
最高工作压力：P2 =(P1 + 0.098)÷ αb - 0.098 = 0.14 ÷ 0.76-0.098 = 0.22 (Mpa)。
