电磁干扰的抑制方法主要有三种：屏蔽、滤波和接地。

1、屏蔽
屏蔽是用来削减电磁场向外或向内穿透的措施，一般常用于隔离和衰减辐射干扰。

屏蔽按其原理分为静电屏蔽、电磁屏蔽和磁屏蔽三种。

静电屏蔽的作用是消退两个电路之间由于分布电容耦合产生的电磁干扰，屏蔽体采纳低电阻金属材料制成，屏蔽体必需接地。

电磁屏蔽的作用是防止高频电磁场的干扰，屏蔽体采纳低电阻的金属材料制成，利用屏蔽金属对电磁场产生汲取和反射以达到屏蔽的目的。

磁屏蔽的作用是防止低频磁场的干扰，屏蔽体采纳高导磁、高饱和的磁性材料来汲取或损耗电磁场以达到屏蔽的目的。

电磁干扰的影响与距离的关系特别亲密，距干扰源越近，干扰场强越大，影响越大。

在电子仪器仪表中，电子元件的布置常受体积限制，常采纳低电阻金属材料或磁性材料制成封闭体，把防护间距不够的元件或部位隔离起来，以削减或防止静电或电磁的干扰。

2、滤波
滤波可以抑制电磁的传导干扰。

敏感电子设备通过电源线、电话线、掌握线、信号线等传导电磁干扰信号。

对于传导干扰常采纳低通滤波器滤波，可以得到有效抑制。

但在进行电磁兼容性设计时，必需考虑滤波器的特性：频率特性、阻抗特性、额定电压及电压损耗、额定电流、漏电电流、绝缘电阻、温度、牢靠性、外型尺寸等。

3、接地
在设备或装置中，接地是为了使设备或装置本身产生的干扰电流经接地线流入大地，一般常用于对传导干扰的抑制。

抱负的接地体是一个零电位、零阻抗的物理实体，作为各有关电路中全部信号电平的参考点，任何不需要的电流通过它都不产生电压降。

这种抱负的接地实体实际上是近似的。

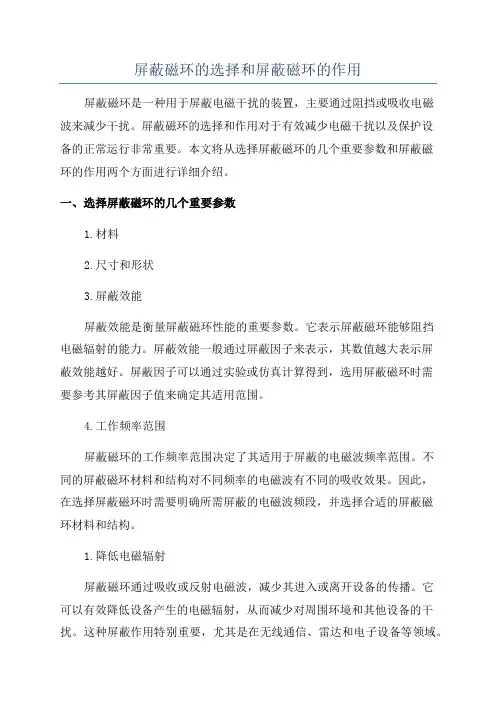

屏蔽磁环的选择和屏蔽磁环的作用

屏蔽磁环的选择和屏蔽磁环的作用屏蔽磁环是一种用于屏蔽电磁干扰的装置，主要通过阻挡或吸收电磁波来减少干扰。

屏蔽磁环的选择和作用对于有效减少电磁干扰以及保护设备的正常运行非常重要。

本文将从选择屏蔽磁环的几个重要参数和屏蔽磁环的作用两个方面进行详细介绍。

一、选择屏蔽磁环的几个重要参数1.材料2.尺寸和形状3.屏蔽效能屏蔽效能是衡量屏蔽磁环性能的重要参数。

它表示屏蔽磁环能够阻挡电磁辐射的能力。

屏蔽效能一般通过屏蔽因子来表示，其数值越大表示屏蔽效能越好。

屏蔽因子可以通过实验或仿真计算得到，选用屏蔽磁环时需要参考其屏蔽因子值来确定其适用范围。

4.工作频率范围屏蔽磁环的工作频率范围决定了其适用于屏蔽的电磁波频率范围。

不同的屏蔽磁环材料和结构对不同频率的电磁波有不同的吸收效果。

因此，在选择屏蔽磁环时需要明确所需屏蔽的电磁波频段，并选择合适的屏蔽磁环材料和结构。

1.降低电磁辐射屏蔽磁环通过吸收或反射电磁波，减少其进入或离开设备的传播。

它可以有效降低设备产生的电磁辐射，从而减少对周围环境和其他设备的干扰。

这种屏蔽作用特别重要，尤其是在无线通信、雷达和电子设备等领域。

2.防护设备一些敏感的电子设备对外界电磁干扰非常敏感，这可能导致设备的正常运行受到影响甚至损坏。

屏蔽磁环可以提供一个对电磁波进行隔离的屏障，从而保护设备的正常运行。

它可以防止外界电磁波干扰设备内部的电路，保证设备的稳定性和可靠性。

3.减少串扰干扰在一些特殊的应用场景中，一些设备之间存在相互干扰的问题。

屏蔽磁环可以起到隔离和消除干扰的作用，减少设备之间的串扰干扰。

这对保证设备的精确度和准确度非常重要，例如在精密仪器、测量设备和医疗设备中常常使用屏蔽磁环进行干扰控制。

总结：屏蔽磁环的选择和作用对于减少电磁干扰和保护设备的正常运行具有重要意义。

在选择屏蔽磁环时需要考虑其材料、尺寸和形状、屏蔽效能以及工作频率范围等几个重要参数。

屏蔽磁环的作用包括降低电磁辐射、保护设备和减少串扰干扰。

抗干扰磁环的原理与作用

抗干扰磁环的原理与作用抗干扰磁环的原理是利用磁性材料对电磁场的吸收和反射作用。

一般情况下，抗干扰磁环由具有高磁导率和高磁饱和性能的铁磁材料制成，如镍铁合金等。

它们能够吸收附近的干扰电磁场，并改变其磁场分布，减弱或屏蔽干扰电磁场对电子仪器的影响。

1.减小电磁干扰：抗干扰磁环能够将附近的干扰电磁场高效地吸收，避免其影响电子仪器的正常运行。

它们通过改变磁场的分布，减弱干扰电磁场对仪器的干扰。

2.屏蔽电磁辐射：抗干扰磁环通过吸收和反射作用，能够将电子仪器中产生的干扰电磁辐射限制在较小的范围内。

这样可以防止电子仪器对周围设备或人员产生不必要的干扰。

3.保护电子元器件：抗干扰磁环能够防止周围的干扰电磁场对电子元器件产生潜在的损坏。

它们通过吸收和反射电磁场，减少电流的涌入，保护电子元器件不受干扰。

4.提高仪器的性能：通过减小电磁干扰和辐射，抗干扰磁环可以提高电子仪器的信号质量和准确性。

它们能够提供一个相对稳定的环境，减少外界因素对仪器性能的干扰，从而提高仪器的工作效率和可靠性。

1.根据电子仪器的需要选择适当的抗干扰磁环。

根据不同的应用场景和工作环境，可以选择不同类型和材质的磁环。

2.将抗干扰磁环安装在电子仪器周围或内部。

尽量将磁环靠近可能产生或受到干扰的元器件或电路。

3.根据需要，可以使用多个抗干扰磁环来进一步提高屏蔽性能。

根据具体情况，可以选择堆叠、串联或并联多个磁环。

4.在安装抗干扰磁环后，需要对电子仪器进行测试和调整，以确保其正常运行。

可以通过测量仪器的性能指标和操作界面的显示来评估磁环的效果。

总之，抗干扰磁环是一种有效的减弱或屏蔽干扰电磁场干扰的装置。

通过吸收和反射电磁场，它们能够减小电磁干扰、屏蔽电磁辐射、保护电子元器件、提高仪器性能。

在电子仪器的设计和使用中，合理选择和使用抗干扰磁环可以有效提高系统的可靠性和稳定性。

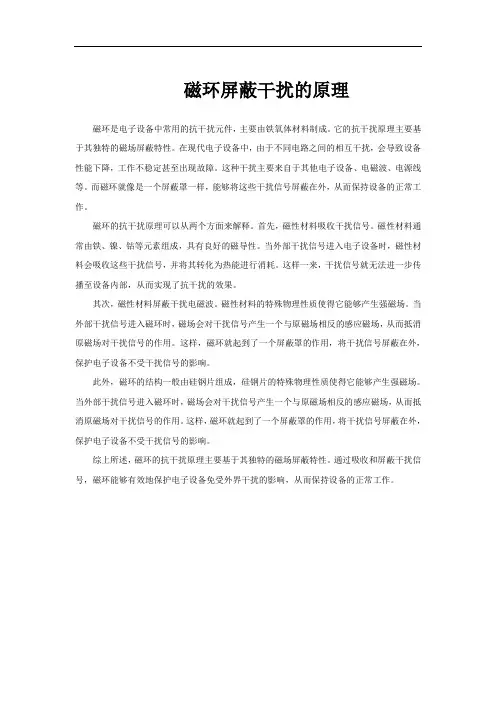

磁环屏蔽干扰的原理

磁环屏蔽干扰的原理
磁环是电子设备中常用的抗干扰元件，主要由铁氧体材料制成。

它的抗干扰原理主要基于其独特的磁场屏蔽特性。

在现代电子设备中，由于不同电路之间的相互干扰，会导致设备性能下降，工作不稳定甚至出现故障。

这种干扰主要来自于其他电子设备、电磁波、电源线等。

而磁环就像是一个屏蔽罩一样，能够将这些干扰信号屏蔽在外，从而保持设备的正常工作。

磁环的抗干扰原理可以从两个方面来解释。

首先，磁性材料吸收干扰信号。

磁性材料通常由铁、镍、钴等元素组成，具有良好的磁导性。

当外部干扰信号进入电子设备时，磁性材料会吸收这些干扰信号，并将其转化为热能进行消耗。

这样一来，干扰信号就无法进一步传播至设备内部，从而实现了抗干扰的效果。

其次，磁性材料屏蔽干扰电磁波。

磁性材料的特殊物理性质使得它能够产生强磁场。

当外部干扰信号进入磁环时，磁场会对干扰信号产生一个与原磁场相反的感应磁场，从而抵消原磁场对干扰信号的作用。

这样，磁环就起到了一个屏蔽罩的作用，将干扰信号屏蔽在外，保护电子设备不受干扰信号的影响。

此外，磁环的结构一般由硅钢片组成，硅钢片的特殊物理性质使得它能够产生强磁场。

当外部干扰信号进入磁环时，磁场会对干扰信号产生一个与原磁场相反的感应磁场，从而抵消原磁场对干扰信号的作用。

这样，磁环就起到了一个屏蔽罩的作用，将干扰信号屏蔽在外，保护电子设备不受干扰信号的影响。

综上所述，磁环的抗干扰原理主要基于其独特的磁场屏蔽特性。

通过吸收和屏蔽干扰信号，磁环能够有效地保护电子设备免受外界干扰的影响，从而保持设备的正常工作。

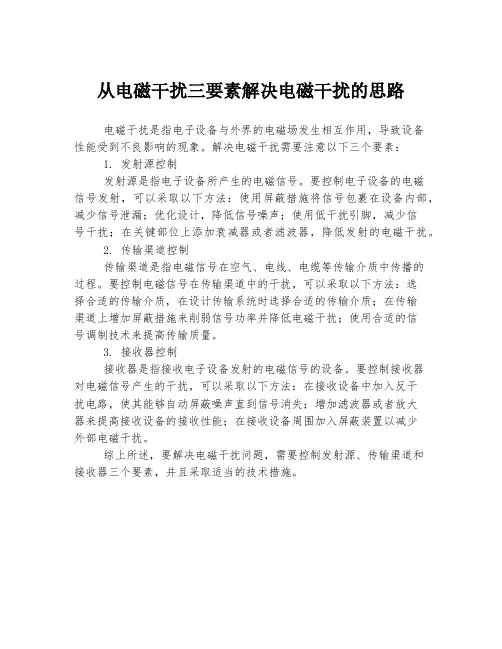

从电磁干扰三要素解决电磁干扰的思路

从电磁干扰三要素解决电磁干扰的思路
电磁干扰是指电子设备与外界的电磁场发生相互作用，导致设备
性能受到不良影响的现象。

解决电磁干扰需要注意以下三个要素：
1. 发射源控制
发射源是指电子设备所产生的电磁信号。

要控制电子设备的电磁
信号发射，可以采取以下方法：使用屏蔽措施将信号包裹在设备内部，减少信号泄漏；优化设计，降低信号噪声；使用低干扰引脚，减少信
号干扰；在关键部位上添加衰减器或者滤波器，降低发射的电磁干扰。

2. 传输渠道控制
传输渠道是指电磁信号在空气、电线、电缆等传输介质中传播的
过程。

要控制电磁信号在传输渠道中的干扰，可以采取以下方法：选
择合适的传输介质，在设计传输系统时选择合适的传输介质；在传输
渠道上增加屏蔽措施来削弱信号功率并降低电磁干扰；使用合适的信
号调制技术来提高传输质量。

3. 接收器控制
接收器是指接收电子设备发射的电磁信号的设备。

要控制接收器
对电磁信号产生的干扰，可以采取以下方法：在接收设备中加入反干
扰电路，使其能够自动屏蔽噪声直到信号消失；增加滤波器或者放大
器来提高接收设备的接收性能；在接收设备周围加入屏蔽装置以减少
外部电磁干扰。

综上所述，要解决电磁干扰问题，需要控制发射源、传输渠道和
接收器三个要素，并且采取适当的技术措施。

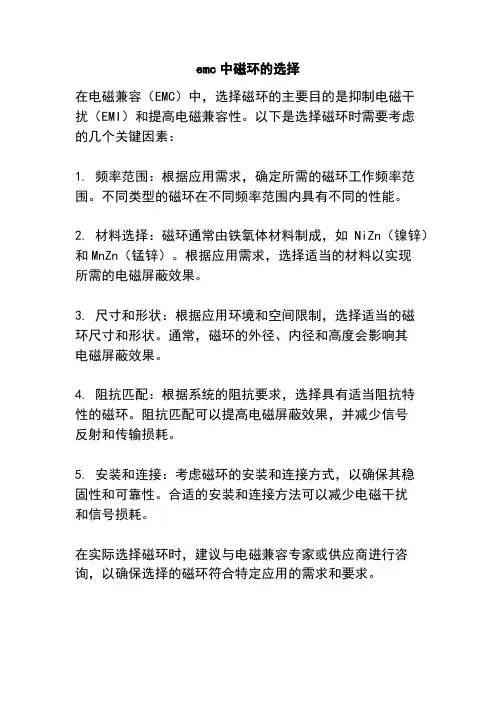

emc中磁环的选择

emc中磁环的选择
在电磁兼容（EMC）中，选择磁环的主要目的是抑制电磁干
扰（EMI）和提高电磁兼容性。

以下是选择磁环时需要考虑
的几个关键因素：
1. 频率范围：根据应用需求，确定所需的磁环工作频率范围。

不同类型的磁环在不同频率范围内具有不同的性能。

2. 材料选择：磁环通常由铁氧体材料制成，如NiZn（镍锌）和MnZn（锰锌）。

根据应用需求，选择适当的材料以实现
所需的电磁屏蔽效果。

3. 尺寸和形状：根据应用环境和空间限制，选择适当的磁
环尺寸和形状。

通常，磁环的外径、内径和高度会影响其
电磁屏蔽效果。

4. 阻抗匹配：根据系统的阻抗要求，选择具有适当阻抗特
性的磁环。

阻抗匹配可以提高电磁屏蔽效果，并减少信号
反射和传输损耗。

5. 安装和连接：考虑磁环的安装和连接方式，以确保其稳
固性和可靠性。

合适的安装和连接方法可以减少电磁干扰
和信号损耗。

在实际选择磁环时，建议与电磁兼容专家或供应商进行咨询，以确保选择的磁环符合特定应用的需求和要求。

磁环抗干扰的原理

磁环抗干扰的原理
在电路中，由于噪声和电磁干扰的存在，我们通常会采取一些抗干扰措施，如屏蔽、滤波、隔离、接地等。

磁环（magneticloop）就是一种常用的抗干扰元件。

磁环一般由铁氧体构成，它具有较强的磁性，可以制成圆形和方形等多种形状。

它的结构和磁路设计对抗干扰起着重要的作用。

铁氧体磁环主要有两种用途：一是在电磁干扰环境下作为屏蔽层使用，用来降低噪声干扰；二是在强电磁场的情况下作为接地用的金属线圈。

前者适用于低频干扰环境下，后者适用于高频干扰环境下。

我们可以把它看作一个电感线圈，因为它具有电感特性，但是由于铁氧体材料的原因，其磁导率较低，所以在低频时的磁导率是比较高的（一般大于3）。

也就是说，由于铁氧体磁感率较低，所以其在低频时可以有较大的电感（一般大于10）。

这一特性使得铁氧体材料成为制作各种滤波器的理想材料。

因此我们可以通过调节铁氧体磁环的大小来调节它对高频信号的阻抗特性。

但是由于铁氧体材料磁导率较低，所以在高频时就会产生较大的高频噪声。

—— 1 —1 —。

信号干扰磁环的使用原理

信号干扰磁环的使用原理
信号干扰磁环是一种用于抵御电磁波干扰的设备，其使用原理主要涉及以下几个方面：
1. 电磁波干扰原理：电磁波干扰是指在电磁环境中，由于电磁波的干扰而导致系统正常运行受到影响。

电磁波干扰可以通过电磁场强度、频率、波形等参数来描述。

2. 磁环的作用：磁环是一种具有磁导率的材料，通过将该材料环绕在电子设备或信号线周围，可以有效地吸收、屏蔽和分散电磁波干扰。

3. 磁环的选择和布置：选择合适的磁环型号和材料，根据电子设备或信号线的特点和受干扰的频率范围，将磁环布置在合适的位置上。

磁环应与信号线或设备之间的距离尽量近，且应尽量将所有受干扰的信号线或设备都包围在磁环内。

4. 磁环的工作原理：磁环通过吸收、屏蔽和分散电磁波干扰来保护电子设备或信号线的正常工作。

当电磁波干扰进入磁环内部时，其磁场将被磁环吸收，从而减弱干扰信号强度；同时，磁材料本身具有一定的电磁屏蔽能力，能够阻挡或分散干扰信号，从而进一步减弱干扰。

可以看出，信号干扰磁环的使用原理主要涉及选择合适的磁环型号和材料，并将其布置在合适的位置上，以吸收、屏蔽和分散电磁波干扰，从而保护电子设备或
信号线的正常工作。

电磁兼容题库

电磁兼容题库⼀、填空题（每空0.5分，共20分）1．构成电磁⼲扰的三要素是【⼲扰源】、【传输通道】和【接收器】；如果按照传输途径划分，电磁⼲扰可分为【传导⼲扰】和【辐射⼲扰】。

2．电磁兼容裕量是指【抗扰度限值】和【发射限值】之间的差值。

3．抑制电磁⼲扰的三⼤技术措施是【滤波】、【屏蔽】和【接地】。

4．常见的机电类产品的电磁兼容标志有中国的【CCC】标志、欧洲的【CE】标志和美国的【FCC】标志。

5． IEC/TC77主要负责指定频率低于【9kHz】和【开关操作】等引起的⾼频瞬间发射的抗扰性标准。

6．电容性⼲扰的⼲扰量是【变化的电场】；电感性⼲扰在⼲扰源和接受体之间存在【交连的磁通】；电路性⼲扰是经【公共阻抗】耦合产⽣的。

7．辐射⼲扰源可归纳为【电偶极⼦】辐射和【磁偶极⼦】辐射。

如果根据场区远近划分，【近区场】主要是⼲扰源的感应场，⽽【远区场】呈现出辐射场特性。

8．随着频率的【增加】，孔隙的泄漏越来越严重。

因此，⾦属⽹对【微波或超⾼频】频段不具备屏蔽效能。

9．电磁⼲扰耦合通道⾮线性作⽤模式有互调制、【交叉调制】和【直接混频】10．静电屏蔽必须具备完整的【屏蔽导体】和良好的【接地】。

11．电磁屏蔽的材料特性主要由它的【电导率】和【磁导率】所决定。

12．滤波器按⼯作原理分为【反射式滤波器】和【吸收式滤波器】，其中⼀种是由有耗元件如【铁氧体】材料所组成的。

13．设U1和U2分别是接⼊滤波器前后信号源在同⼀负载阻抗上建⽴的电压，则插⼊损耗可定义为【20lg(U2/U1)】分贝。

14．多级电路的接地点应选择在【低电平级】电路的输⼊端。

15．电⼦设备的信号接地⽅式有【单点接地】、【多点接地】、【混合接地】和【悬浮接地】。

其中，若设备⼯作频率⾼于10MHz，应采⽤【多点接地】⽅式。

⼆、简答题（每题5分，共20分）1．电磁兼容的基本概念？答：电磁兼容⼀般指电⽓及电⼦设备在共同的电磁环境中能够执⾏各⾃功能的共存状态，即要求在同⼀电磁环境中的上述各种设备都能正常⼯作，且不对该环境中任何其它设备构成不能承担的电磁骚扰的能⼒。

抗干扰屏蔽磁环原理

抗干扰屏蔽磁环原理嘿，朋友们！你有没有想过，在我们身边那些电子设备能够稳定运行，不受外界干扰，这里面可有一个小“功臣”哦，那就是抗干扰屏蔽磁环。

今天，咱们就来一起探秘一下它的神奇原理吧！抗干扰屏蔽磁环就像是一个电子世界的“小卫士”，时刻守护着电子设备的正常运行。

它的原理呢，其实挺有意思的。

你可以把它想象成一个小小的“魔法圈”，这个“魔法圈”有着特殊的能力，能够阻挡那些讨厌的干扰信号，就像一个坚固的盾牌，保护着城堡里的宝藏一样，保护着电子设备里的信号不受外界干扰。

它是怎么做到的呢？这就得从磁环的材料和结构说起啦。

抗干扰屏蔽磁环一般是由铁氧体等磁性材料制成的哦。

这些磁性材料就像是一群训练有素的“小士兵”，它们有着特殊的排列方式和性质。

当干扰信号像一群调皮的小怪兽冲过来的时候，这些“小士兵”就会发挥作用啦。

干扰信号一般是以电磁波的形式存在的，它们在空间中横冲直撞，想要捣乱电子设备的正常工作。

但是当它们遇到抗干扰屏蔽磁环时，就像是陷入了一个迷宫。

磁环的磁性材料会产生一种磁场，这个磁场就像是一个迷宫的墙壁，让干扰信号在里面绕来绕去，找不到出去的路。

而且，磁环还会通过吸收和反射的方式来对付这些干扰信号哦。

一部分干扰信号会被磁环吸收，就好像被“小士兵”抓住关了起来，再也没办法捣乱啦；另一部分呢，则会被反射回去，就像皮球撞到墙上弹回去一样，让它们远离电子设备。

你看，这是不是很神奇呢？就好比我们在一个嘈杂的环境中，想要听清别人说话很困难，但是如果我们戴上了一个隔音耳罩，那些嘈杂的声音就被挡住了，我们就能清楚地听到想要的声音啦。

抗干扰屏蔽磁环对于电子设备来说，就像是那个隔音耳罩一样，为它们创造了一个安静、稳定的工作环境。

在我们的日常生活中，抗干扰屏蔽磁环的应用可广泛啦！比如我们的电脑、手机、电视等等电子设备里面都可能有它的身影哦。

你想想，如果没有它，我们在使用电脑的时候，可能屏幕会突然出现雪花点，或者鼠标变得不听使唤；我们在打电话的时候，可能会听到奇怪的杂音，影响我们的通话质量。

电磁兼容设计中电磁干扰的抑制方法

电磁兼容设计中电磁干扰的抑制方法电磁兼容性(EMC)是指“一种器件、设备或系统的性能，它可以使其在自身环境下正常工作并且同时不会对此环境中任何其他设备产生强烈电磁干扰”，即电子线路、系统相互不影响，在电磁方面相互兼容的状态。

电磁干扰三要素分别是：噪声源强度、噪声通过某种途径传到受干扰处的耦合因素、受干扰设备的敏感程度。

电磁干扰抑制技术就是围绕这三要素所采取的各种措施，归纳起来就是：抑制电磁干扰源；切断电磁干扰耦合途径；降低电磁敏感装置的敏感性。

电磁干扰的抑制方法很多，基本方法有三种，即接地、屏蔽和滤波。

每种方法在电路与系统的设计中各有独特作用，但在使用上又是相互关联。

如良好的接地可降低设备对屏蔽和滤波的要求，而良好的屏蔽也能降低对滤波的要求。

一、接地根据使用功能的不同，可以把接地分成如下几种形式：1、安全接地：使用交流电的设备必须通过黄绿色安全地线接地，否则当设备内的电源与机壳之间的绝缘电阻变小时，会因为漏电而导致电击伤害。

2、雷电接地：设施的雷电保护系统是一个独立系统，由避雷针、下导体和与接地系统相连的接头组成。

该接地系统通常与安全接地接在一起。

雷电放电接地仅对设施而言，设备没有这个要求。

3、电磁兼容接地：出于电磁兼容设计而要求的接地，包括：（1）屏蔽接地,为了防止由电路之间的寄生电容产生的相互干扰，必须进行隔离和屏蔽，用于隔离和屏蔽的金属必须接地。

（2）、滤波器接地,滤波器中一般都包含信号线或电源线到地的旁路电容，当滤波器不接地时，这些电容就处于悬浮状态，起不到旁路的作用。

（3）、噪声和干扰抑制,对内部噪声和外部干扰的控制，应将设备或系统上的某些点与地相连，从而为干扰信号提供“最低阻抗”通道。

（4）、电路参考,电路之间信号要正确传输，必须有一个公共电位参考点，这个公共电位参考点就是地。

因此所有互相连接的电路必须接地。

二、屏蔽用金属材料将设备内部产生噪声的区域封闭起来的方法称为屏蔽。

屏蔽能有效抑制通过空间传播的电磁干扰。

抗干扰磁环的原理

抗干扰磁环的原理抗干扰磁环是一种应对电磁干扰的装置，它能够有效地抑制和屏蔽外部电磁信号对设备或系统的干扰，从而维护设备的正常工作状态。

其原理主要包括以下几个方面：1. 磁性材料的选择和特点：抗干扰磁环通常采用的是具有较高磁导率和磁饱和感应强度的铁氧体材料。

这样的材料具有良好的导磁性能，能够有效地吸收和屏蔽外部电磁信号。

磁性材料还具有低磁阻和高磁感应强度的特点，能够通过形成磁通闭合回路，降低外部电磁信号的干扰。

2. 抗干扰磁环的结构和形状：抗干扰磁环一般具有圆形或方形的截面形状，并且内外表面光滑、平行。

这样的设计能够有效地减小磁场的漏磁量，提高磁场的均匀性和稳定性。

同时，抗干扰磁环的边缘也需要进行特殊的处理，以进一步降低漏磁量和增强屏蔽效果。

3. 抗干扰磁环的尺寸和电磁参数：抗干扰磁环的尺寸和电磁参数是影响其抗干扰性能的重要因素。

一般来说，抗干扰性能随着磁环的尺寸增大而增强，因为更大的磁环可以提供更强的磁场屏蔽效果。

此外，磁环的导磁率和磁饱和感应强度也会影响其抗干扰性能，高导磁率和磁饱和感应强度的磁性材料通常具有更好的抗干扰性能。

4. 抗干扰磁环的安装和使用方法：在安装抗干扰磁环时，需要将其放置在电路或设备周围，以形成一个闭合的磁通回路，从而将外部电磁信号引导到磁性材料中，减小其对设备或系统的干扰。

此外，合理的接地也是提高抗干扰磁环抗干扰性能的关键，通过将磁环与设备的金属外壳或地线连接，可以有效地排除设备中的电磁干扰。

总的来说，抗干扰磁环通过选择适当的磁性材料、合理设计结构和尺寸、正确安装和使用等手段，能够实现对外部电磁干扰的屏蔽和减小，保障设备和系统的正常工作。

抗干扰磁环在许多领域中得到广泛应用，如电子设备、通信系统、医疗设备等，对于提高设备抗干扰能力，保证数据传输的可靠性至关重要。

emi磁环的工作原理

emi磁环的工作原理EMI磁环是一种被广泛应用于电磁干扰抑制的器件。

它的工作原理是基于磁性材料对电磁波的吸收和反射，从而减少电磁辐射和电磁波的传播。

本文将详细介绍EMI磁环的工作原理。

我们需要了解电磁干扰（Electromagnetic Interference，简称EMI）的概念。

在现代电子设备普及的背景下，电磁波的频繁产生和传播导致了电磁干扰的问题。

电磁干扰会对设备的正常工作产生影响，甚至会导致设备损坏。

因此，为了保证设备的正常运行和减少对其他设备的干扰，我们需要采取一些措施来抑制电磁干扰，其中EMI磁环就是一种常见的解决方案。

EMI磁环通常由磁性材料制成，例如铁氧体。

它的形状类似于一个环状磁体，内部空心。

EMI磁环的工作原理基于磁性材料对电磁波的吸收和反射。

当电磁波通过EMI磁环时，磁性材料会对电磁波进行吸收。

这是因为磁性材料具有一定的磁性，它能够吸收电磁波的能量，并将其转化为热能。

这样，通过EMI磁环的电磁波能量就会减少，从而达到抑制电磁干扰的目的。

除了吸收电磁波能量，EMI磁环还可以通过反射电磁波来抑制电磁干扰。

当电磁波碰到EMI磁环的表面时，它会发生反射。

磁性材料的特性使得反射的电磁波能量减弱，从而减少电磁波的传播。

这样，EMI磁环就可以阻止电磁波的传播，减少对其他设备的干扰。

EMI磁环的工作原理还可以通过电磁波的频率来解释。

不同频率的电磁波在磁性材料中的吸收和反射程度是不同的。

一般来说，高频率的电磁波更容易被磁性材料吸收，而低频率的电磁波更容易被磁性材料反射。

因此，在选择EMI磁环时，需要考虑设备所受电磁波的频率范围，以确保选择适合的磁性材料和EMI磁环。

除了频率，EMI磁环的尺寸和形状也会影响其工作效果。

一般来说，EMI磁环的尺寸越大，对电磁波的吸收和反射效果就越好。

此外，EMI磁环的形状也会影响其工作效果。

例如，磁环的形状可以是圆形、方形或其他形状，不同形状的磁环对电磁波的吸收和反射效果也会有所不同。

铁氧体磁环抗干扰原理

铁氧体磁环抗干扰原理
铁氧体磁环是一种常见的磁性材料，常用于制造电感元件和磁性存储器件。

在电子设备中，铁氧体磁环被广泛用于抵抗电磁干扰的原理主要包括以下几个方面：
1. 磁滞损耗，铁氧体磁环具有较高的磁滞损耗能力，即在外加交变磁场作用下，铁氧体磁环内部的磁矩需要不断翻转，从而吸收和耗散掉外界的磁场能量，减小了外界磁场对电路的影响。

2. 磁导率，铁氧体材料具有较高的磁导率，能够有效地吸收和导引外界的磁场，降低磁场对周围电路的影响，起到屏蔽和隔离的作用。

3. 饱和磁感应强度，铁氧体磁环的饱和磁感应强度较高，能够在一定程度上抵抗外界强磁场的影响，保护电子设备的正常工作。

4. 磁环结构，铁氧体磁环通常采用环形结构，能够形成闭合的磁路，增强磁场的集中和导引能力，从而提高抗干扰能力。

总的来说，铁氧体磁环通过磁滞损耗、磁导率、饱和磁感应强
度和磁环结构等方面的特性，能够有效地抵抗电磁干扰，保障电子设备的稳定运行。

同时，在实际应用中，还可以通过合理的设计和布局，结合其他电磁屏蔽材料和方法，进一步提高抗干扰能力，确保设备的可靠性和稳定性。

电磁干扰抑制技术

电磁干扰抑制技术1.电磁干扰概述电磁干扰是指任何能使设备或系统性能降级的电磁现象。

一个系统或系统内某一线路受电磁干扰的程度可用公式表示。

（1）电磁干扰类型有传导干扰和辐射干扰，前者是电子设备产生的干扰信号通过导电介质或公共电源线互相产生干扰；后者是电子设备产生的干扰信号通过空间耦合将干扰信号传给另一个电网络或电子设备。

（2）电磁干扰源分为自然和人为干扰源两大类，前者指自然界固有的与人活动无关的电磁干扰现象，如大气放电、地球磁场、太阳所发出的辐射等；后者指人类工业和社会活动产生的电磁干扰，如点火系统、输电线系统、电感性设备、变频设备、开关器件和继电器等。

2.电磁干扰的抑制不论电磁干扰如何复杂，电磁干扰的逻辑拓扑关系由三个基本要素组成，即存在电磁干扰能源；存在电磁干扰受体，当电磁干扰强度超出界限时，被干扰设备的性能将发生混乱；在干扰源和干扰受体间存在耦合通道传输电磁能量。

电磁干扰抑制技术就是围绕三要素，抑制干扰源、切断电磁干扰耦合途径、降低电磁敏感装置的敏感性。

（1）抑制干扰源确定何处是干扰源，靠近干扰源采取相应措施，抑制效果就比较好。

一般来说，电流电压发生剧变的位置就是干扰源，如继电器通断、电容充电、电机运转、晶闸管导通、IGBT工作、集成电路开关工作等。

另外，市电电源并非理想的50Hz正弦波，也是干扰源。

可采用低噪声电路、瞬态抑制电路、旋转装置抑制电路、稳压电路等；选择的器件尽可能用低噪声、高频特性好、稳定性高。

但抑制电路选择不适当的器件也可能成为新干扰源。

（2）切断电磁干扰耦合途径主要为传导和辐射两种，噪声经导线直接耦合到电路中最常见。

抑制传导干扰的主要措施是串接滤波器。

有低通、高通、带通和带阻四种，根据信号与噪声频率选择相应的滤波器。

如噪声频率远高于信号频率，常用LC低通滤波器，结构简单，效果好。

但对于要求较高的产品，必须用穿心式滤波器。

此式滤波器也称为穿越式滤波器，有C型、T型和LC型结构，高频特性优良，可工作在1GHz以上，体积小、重量轻，允许电流大，可广泛用于各种场合。

抗干扰磁环原理

抗干扰磁环原理
抗干扰磁环是一种被广泛应用于电子设备中的磁性材料，其原理是通过改变磁场的分布，减少外界磁场对设备的干扰。

具体来说，抗干扰磁环的原理可以分为以下几个方面：
1. 磁场屏蔽原理：抗干扰磁环可以吸收外界磁场，从而减少磁场对设备的影响。

这是因为抗干扰磁环内部的磁场可以与外界磁场相互作用，从而产生相反的磁场，从而达到屏蔽的效果。

2. 磁滞损耗原理：抗干扰磁环具有一定的磁滞损耗，当外界磁场作用于抗干扰磁环时，磁滞损耗会将部分磁场转化为热能，从而减少磁场对设备的干扰。

3. 磁阻抗原理：抗干扰磁环的磁阻抗是指在外界磁场作用下，抗干扰磁环内部磁场的变化量与外界磁场变化量之比。

抗干扰磁环的磁阻抗越大，说明其对外界磁场的干扰越小。

4. 磁导率原理：抗干扰磁环的磁导率是指在外界磁场作用下，抗干扰磁环内部磁场的变化量与外界磁场强度之比。

抗干扰磁环的磁导率越小，说明其对外界磁场的干扰越小。

总之，抗干扰磁环的原理是通过改变磁场的分布，减少外界磁场对设备的干扰。

其主要原理包括磁场屏蔽、磁滞损耗、磁阻抗和磁导率等方面。

磁环抗干扰原理

磁环抗干扰原理
磁环抗干扰技术在电子元件中有着广泛的应用，可以在屏蔽电磁波干扰的情况下，保证系统的稳定性和可靠性。

那么，磁环抗干扰原理是什么，它到底有何用处？本文将通过分析其原理以及应用介绍磁环抗干扰技术。

首先，让我们来看看磁环抗干扰的原理。

磁环抗干扰技术是一种利用磁场的屏蔽技术，原理是利用磁环的磁场特性使电子元件内部和外部的电磁波产生互相抵消的作用，以达到屏蔽的效果。

具体的做法是，在磁环的内部，放置一种特殊的铁芯结构，在磁场辐射的状态下，它会产生一种正反相互作用，这种作用使得磁环内外的电磁波相互抵消，从而实现屏蔽的效果。

其次，磁环抗干扰技术的实际应用。

磁环抗干扰技术一般用于电子元件中，用来屏蔽外部的电磁波干扰。

这种技术可以提高电子设备的可靠性，降低其受干扰的概率，从而提高设备的稳定性。

磁环抗干扰技术的另一个重要用处是，它可以有效地降低系统中高频信号的泄漏，从而保护电子设备的安全性。

综上所述，磁环抗干扰技术是一项很有用处的技术，它可以有效地提高电子设备的可靠性和稳定性，并且可以降低系统中高频信号的泄漏，有效地保护电子设备的安全性。

因此，磁环抗干扰技术在电子元件中得到越来越多的应用，可以满足一定的安全要求，保护电子设备的安全性和稳定性。

- 1 -。

防干扰抗干扰磁环.ppt

防干扰抗干扰磁环
• 6) 套在导线上的磁珠或磁筒尺寸要与导线直径相配合，磁芯内径越小，抑制干扰的效果越好。另外，在空间尺寸允许的前提下，尽量选用长度和壁厚都较大的磁芯。
• 7) 使用时特别要注意防干扰抗干扰磁环的安装位置，位置不同，抑制效果会有很大不同。因此，要求铁氧体磁芯的最后使用位置必须和做试验时选定的位置保持一致。选位时，磁芯应安装在接近干扰源的地方，或者是干扰入口的地方，防止干扰先于抗干扰磁芯的吸收而被抢先耦合到其他地方。
防干扰抗干扰磁环
• 3) 根据不同应用场合，应选择适当形状的防干扰抗干扰磁环，如在线上可用环形、珠形、筒形、扁平夹条形及多孔形；在印刷板上可用珠形、或珠形与瓷片电容的组合件、或表面贴装材料等。
• 4) 防干扰抗干扰磁环在线路中体现的阻抗与磁芯上绕的圈数有关，圈数越多，体现的阻抗越大，但容易饱和；另外，线间分布电容也大，于高频特性不利。应Fra bibliotek过试验来确定。
Thank You !
科翔磁环整理
防干扰抗干扰磁环
• 8) 对印刷板，电磁干扰主要来自高频高电压和高频大电流的开关线路和数字电路，这时会在电流通过的地方产生很强的干扰，还会通过对电源线和信号线的耦合进一步被辐射或传导输出。为此，通常要在产生高频电压和电流的线路或器件的脚上套上磁珠或磁环；还可以及并联去耦电容来进一步抑制电磁干扰。同样，我们也可以在电源线入口处加接磁珠（或套磁环）及电容器，来进行去耦。
防干扰抗干扰磁环
• 1) 防干扰抗干扰磁环应用在干扰源上、受干扰设备的信号入口和干扰信号传送途径上，以减少干扰对产品工作的影响。
• 2) 不同的干扰频率范围应选用不同的磁环材料。锰锌的适合于干扰频率低的情况；镍锌的则用在高频的情况中。即使同是锰锌（或镍锌）材料，不同牌号，其抑制特性也不相同。
