三维封装技术创新发展
微电子技术的创新与发展
微电子技术的创新与发展引言：微电子技术作为一门先进的技术领域，在近几十年来发展迅速。
它的创新和发展为全球电子行业带来了巨大的进步和变革。
本文将围绕微电子技术的创新与发展展开讨论，包括新材料、封装技术、集成电路设计以及应用领域的拓展等方面。
一、新材料的应用与创新微电子技术的创新离不开新材料的应用。
近年来，石墨烯等新材料的引入使得微电子器件的性能得到了极大的提升。
石墨烯具有优良的电子输运性质和热传导性能，它被广泛应用于高速、高频和低功耗的移动通信芯片中，推动了移动通信技术的快速发展。
此外，氮化镓等宽禁带半导体材料的应用也使得功耗更低、工作速度更高的集成电路成为可能。
二、封装技术的创新与推动封装技术是微电子产品中不可或缺的环节之一。
随着集成度的提高，芯片封装也在不断创新。
例如，三维封装技术使得芯片的堆叠更加紧密，减小了元件之间的距离，提高了互连效率。
此外，先进的热管理技术也为芯片的稳定运行提供了保障。
具有自修复功能的封装材料可以修复封装中出现的微裂纹和缺陷，延长了芯片的使用寿命。
三、集成电路设计的突破与创新集成电路设计是微电子领域的核心之一。
随着技术的进步，芯片的集成度不断提高，而设计的复杂性也在迅速增加。
在此背景下，创新的设计方法和工具应运而生。
通过引入先进的算法和优化方法，设计师可以在保证芯片性能的同时，减小功耗、缩短设计周期。
同时，人工智能的发展也为集成电路设计带来了新的机遇。
基于机器学习和神经网络的设计工具，能够提供更高效和准确的设计方案。
四、微电子技术的应用领域拓展微电子技术的创新与发展不仅仅局限于电子领域，它也在其他领域发挥着重要的作用。
例如，在医疗领域，微电子传感器可以实时监测患者的生命体征，用于诊断和治疗疾病。
在能源领域，微电子技术的创新使得太阳能电池、锂电池等能源设备的性能得到提升，并推动了新能源的发展。
在环保领域，微电子技术的应用使得智能监控系统可以实时感知环境信息，实现资源的高效利用。
三维封装技术创新发展
三维封装技术创新发展（2020年版）先进封测环节将扮演越来越重要的角色。
如何把环环相扣的芯片技术链系统整合到一起，才是未来发展的重心。
有了先进封装技术，与芯片设计和制造紧密配合，半导体世界将会开创一片新天地。
从半导体发展趋势和微电子产品系统层面来看，先进封测环节将扮演越来越重要的角色。
如何把环环相扣的芯片技术链系统整合到一起，才是未来发展的重心。
有了先进封装技术，与芯片设计和制造紧密配合，半导体世界将会开创一片新天地。
现在需要让跑龙套三十年的封装技术走到舞台中央。
日前，厦门大学特聘教授、云天半导体创始人于大全博士在直播节目中指出，随着摩尔定律发展趋缓，通过先进封装技术来满足系统微型化、多功能化成为集成电路产业发展的新的引擎。
在人工智能、自动驾驶、5G网络、物联网等新兴产业的加持下，使得三维（3D）集成先进封装的需求越来越强烈，发展迅猛。
一、先进封装发展背景封装技术伴随集成电路发明应运而生，主要功能是完成电源分配、信号分配、散热和保护。
伴随着芯片技术的发展，封装技术不断革新。
封装互连密度不断提高，封装厚度不断减小，三维封装、系统封装手段不断演进。
随着集成电路应用多元化，智能手机、物联网、汽车电子、高性能计算、5G、人工智能等新兴领域对先进封装提出更高要求，封装技术发展迅速，创新技术不断出现。
于大全博士在分享中也指出，之前由于集成电路技术按照摩尔定律飞速发展，封装技术跟随发展。
高性能芯片需要高性能封装技术。
进入2010年后，中道封装技术出现，例如晶圆级封装（WLP，Wafer Level Package）、硅通孔技术（TSV，Through Silicon Via）、2.5D Interposer、3DIC、Fan-Out 等技术的产业化，极大地提升了先进封装技术水平。
当前，随着摩尔定律趋缓，封装技术重要性凸显，成为电子产品小型化、多功能化、降低功耗，提高带宽的重要手段。
先进封装向着系统集成、高速、高频、三维方向发展。
集成电路技术的未来趋势
集成电路技术的未来趋势未来集成电路技术的发展趋势近年来，随着科技的不断进步和社会的快速发展，集成电路技术作为信息技术的核心驱动力之一，也在不断演进和创新。
未来，集成电路技术将朝着多方面发展，包括集成度的提高、功耗的降低、尺寸的缩小、材料的创新、功能的多样化等，以下介绍一下未来集成电路技术的几个主要趋势。
首先，集成度的提高是未来集成电路技术的重要发展方向。
随着技术的进步，集成电路上的晶体管数量正以指数级的速度增长。
传统的CMOS技术逐渐无法满足需求，因此，将会有其他先进的技术被应用于集成电路制造中，如三维封装技术和超大规模集成（ULSI）技术。
这些技术可以在给定的芯片尺寸内集成更多的晶体管，提高集成度，进而增强计算能力和存储容量。
其次，功耗的降低是未来集成电路技术的关键挑战之一。
随着电子设备的普及和应用场景的多样化，对功耗的要求也越来越高。
未来发展的目标之一是降低集成电路的功耗，以延长电池续航时间或减少系统运行时的散热。
为此，研究人员正在努力寻找新的材料和技术，开发低功耗的晶体管结构、设计新的节能电路以及优化集成电路的架构等。
再次，尺寸的缩小是集成电路技术的另一个未来发展方向。
随着处理器制程工艺的不断进步，芯片上的晶体管尺寸可以进一步缩小。
目前，7纳米工艺已经商业化，并已经开始研发更先进的5纳米和3纳米工艺。
尺寸的缩小将带来许多好处，包括较高的性能、更低的功耗和更紧凑的设计。
但是，尺寸缩小也面临一些挑战，如材料缺陷、电子迁移和热散热问题等。
因此，未来的研究方向将集中在解决这些问题，以提高尺寸缩小所带来的各种优势。
另外，材料的创新也是未来集成电路技术发展的一个重要方向。
目前，硅仍然是最常用的材料之一，但是随着尺寸的缩小和功耗的降低要求的增加，人们开始寻找更好更先进的材料。
例如，石墨烯是一种非常有潜力的材料，具有优异的导电性、热导性和机械性能。
此外，硅光子学技术也是一个非常有前景的领域，可以将光学和电子结合起来，实现高速通信和能量传输。

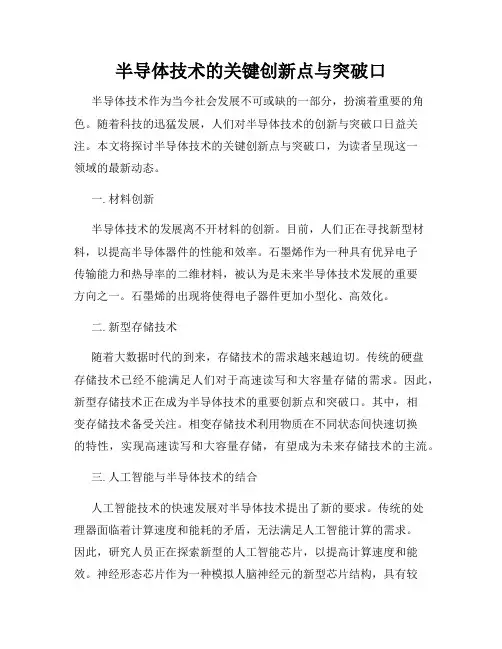

半导体技术的关键创新点与突破口
半导体技术的关键创新点与突破口半导体技术作为当今社会发展不可或缺的一部分，扮演着重要的角色。
随着科技的迅猛发展，人们对半导体技术的创新与突破口日益关注。
本文将探讨半导体技术的关键创新点与突破口，为读者呈现这一领域的最新动态。
一. 材料创新半导体技术的发展离不开材料的创新。
目前，人们正在寻找新型材料，以提高半导体器件的性能和效率。
石墨烯作为一种具有优异电子传输能力和热导率的二维材料，被认为是未来半导体技术发展的重要方向之一。
石墨烯的出现将使得电子器件更加小型化、高效化。
二. 新型存储技术随着大数据时代的到来，存储技术的需求越来越迫切。
传统的硬盘存储技术已经不能满足人们对于高速读写和大容量存储的需求。
因此，新型存储技术正在成为半导体技术的重要创新点和突破口。
其中，相变存储技术备受关注。
相变存储技术利用物质在不同状态间快速切换的特性，实现高速读写和大容量存储，有望成为未来存储技术的主流。
三. 人工智能与半导体技术的结合人工智能技术的快速发展对半导体技术提出了新的要求。
传统的处理器面临着计算速度和能耗的矛盾，无法满足人工智能计算的需求。
因此，研究人员正在探索新型的人工智能芯片，以提高计算速度和能效。
神经形态芯片作为一种模拟人脑神经元的新型芯片结构，具有较高的计算并行性和能效，被认为是人工智能与半导体技术结合的重要突破口。
四. 芯片封装技术芯片封装技术是半导体技术中重要的环节之一。
随着芯片设计规模的不断增大和多功能集成的需求，对芯片封装技术的要求也越来越高。
近年来，三维封装技术备受关注。
三维封装技术可以将多个芯片堆叠在一起，实现更高的集成度和更小的尺寸，有利于提高芯片的性能和功能。
五. 半导体技术的可持续发展半导体技术发展的可持续性是当前研究的关键问题之一。
半导体工艺的提升导致了比较高的资源和能源消耗。
因此，研究人员正在探索新的方法，以减少对资源的依赖和能源的消耗。
绿色半导体技术作为解决方案之一备受关注。
系统级封装技术及其应用
▪ SiP技术与传统封装的设计灵活性对比
1. SiP技术提供了更高的设计灵活性，可以在封装内部灵活配 置各种功能模块，并且可以根据需求进行定制化设计。 2. 传统封装的设计相对固定，难以根据市场需求进行快速调整 和更新。 3. SiP技术的设计灵活性有助于电子产品更好地适应市场变化 和用户需求。
SiP技术与传统封装对比
▪ SiP技术与传统封装的成本对比
1. SiP技术可以降低系统级封装的成本，因为其能够在单个封装内集成多个功能模 块，减少了组件数量和组装步骤。 2. 传统封装需要分别制造和装配各个独立的功能模块，导致成本较高。 3. 随着SiP技术的发展和应用规模的扩大，预计其成本优势将更加明显。
SiP技术与传统封装对比
▪ SiP技术的基本原理
1. SiP技术的核心思想是在一个小巧的封装内整合多种功能部 件，如处理器、存储器和传感器等。 2. 通过精细的布线和堆叠设计，实现各组件之间的高效通信和 协同工作。 3. SiP封装可以采用不同的制造工艺和技术，如倒装芯片、晶 圆级封装和硅穿孔等。
系统级封装技术原理
▪ 封装材料的选择
系统级封装技术概述
▪ 系统级封装的优势和挑战
1. SiP技术的主要优势包括更高的电路密度、更好的热管理、 更快的数据传输速度以及更低的生产成本。 2. SiP技术也面临一些挑战，如设计复杂度增加、散热问题加 剧、可靠性验证困难等。 3. 解决这些挑战的关键在于采用先进的设计工具、改进封装材 料和工艺，以及加强测试和验证方法的研究。
#. 封装技术发展历程
,
1. 随着纳米技术和微电子技术的发展，各种先进的封装技术不断涌现。 2. 这些技术包括扇出型封装（Fan-out）、嵌入式封装（Embedded）、异构集成（ Heterogeneous Integration）等。 3. 先进封装技术旨在提高封装效率、降低成本并优化系统性能。, 【封装技术的未来趋势】：
芯片行业在未来的技术发展趋势和变革方向
随着科技的飞速发展，芯片行业正经历着前所未有的变革。
未来几年，芯片行业的技术发展趋势和变革方向将深刻影响整个科技领域的发展。
本文将探讨芯片行业在未来的技术发展趋势和变革方向。
一、技术发展趋势1.先进制程工艺：随着摩尔定律的延续，芯片制造的制程工艺不断突破物理极限。
未来，更先进的制程工艺将进一步提高芯片的性能、降低功耗，同时带来更小的尺寸和更低的成本。
2.异构集成：异构集成技术将不同工艺、不同材料的芯片集成在一个封装内，实现性能优化和功耗降低。
这种技术将为各种应用场景提供灵活、高效的解决方案。
3.3D集成：3D集成技术通过将多个芯片堆叠在一起，实现更快的传输速度和更低的功耗。
这种技术将为高性能计算、人工智能等领域提供强大的支持。
4.柔性电子：柔性电子技术使得芯片可以弯曲、折叠，适应各种不规则表面。
这种技术将广泛应用于可穿戴设备、智能家居等领域，为人们的生活带来更多便利。
5.人工智能芯片：人工智能技术的快速发展对芯片提出了更高的要求。
未来，更高效、更智能的AI芯片将成为行业发展的热点。
二、变革方向1.封装革命：随着制程工艺的进步，芯片封装的重要性日益凸显。
未来，封装技术将发生深刻变革，从传统的芯片级封装向系统级封装、晶圆级封装发展。
这种变革将进一步提高芯片的性能、降低成本，并适应各种新兴应用的需求。
2.智能制造：智能制造是未来芯片制造的重要方向。
通过引入自动化、智能化技术，提高生产效率、降低能耗和减少人力成本。
智能制造将为芯片行业带来巨大的变革，推动整个产业链的升级。
3.开放创新：未来，芯片行业将更加注重开放创新，打破传统封闭式创新的局限。
通过与学术界、产业界的合作，共享技术资源、加速技术研发和应用。
这种开放创新的模式将促进整个行业的创新力和竞争力提升。
4.可持续发展：随着全球对环保问题的日益重视，可持续发展成为芯片行业的必然趋势。
厂商将更加注重环保材料的使用、能效比的优化以及废弃物的回收利用，推动整个行业的绿色发展。
2.5D和3D封装技术的比较与选择
2.5D和3D封装技术的比较与选择随着信息技术的飞速发展，集成电路封装技术作为连接芯片与外部系统的桥梁，其进步直接关系到电子产品的性能、体积和成本。
在众多封装技术中，2.5D封装与3D封装作为高端封装技术的代表，正逐渐成为高性能计算、数据中心、移动通信等领域不可或缺的关键技术。
本文将从六个维度对这两种封装技术进行比较，并探讨在不同应用场景下的选择策略。
一、技术原理与结构差异2.5D封装技术，顾名思义，是一种介于传统的二维平面封装与三维立体封装之间的过渡形式。
它通过中介层（Interposer）来实现芯片间的高密度互连，中介层通常由硅、玻璃或有机基板制成，具有大量的过孔和布线，可承载多个芯片，实现高速、短距离的数据传输。
而3D封装则直接将多个芯片堆叠在一起，通过硅通孔（TSV, Through-Silicon Vias）或其他微细互联技术实现芯片间的垂直互联，进一步缩小了芯片间的物理距离，提升了集成度。
二、性能对比在性能方面，3D封装技术因芯片间的直接堆叠，显著缩短了信号传输路径，降低了延迟，提高了数据传输速度，特别适用于高性能计算和大规模并行处理领域。
相比之下，2.5D封装虽然没有达到芯片直接堆叠的紧凑程度，但中介层的存在允许更灵活的芯片布局和更大的I/O数量，有利于高带宽内存（HBM）的集成，同样能满足大数据处理和图形处理的高速数据交换需求。
三、成本与复杂度成本是决定技术应用的关键因素之一。
3D封装技术由于涉及到复杂的硅通孔制作、芯片堆叠工艺及热管理问题，其成本通常高于2.5D封装。
2.5D封装利用成熟的中介层技术，成本相对较低，且生产难度较小，更易于实现商业化。
然而，随着技术成熟度的提高和规模效应的显现，3D封装的成本差距正在逐步缩小。
四、散热与可靠性散热是高密度封装面临的重大挑战。
3D封装因芯片堆叠导致的热密度高，需要更先进的散热解决方案。
而2.5D封装因中介层的存在，提供了更好的散热路径，相对更容易管理和控制温度。
2024年微电子封装市场发展现状
微电子封装市场发展现状引言微电子封装是电子行业的一个重要领域，涉及到电子元器件的封装和连接技术。
随着科技的不断进步和应用需求的增长，微电子封装市场正面临着巨大的发展机遇。
本文将对微电子封装市场的现状进行分析和评估，为读者提供市场发展的全面了解。
市场概述微电子封装市场广泛应用于电子设备、通信设备、汽车电子、医疗设备等行业。
随着智能手机、物联网、5G通信等新技术的兴起，对微电子封装的需求不断增长。
根据市场研究机构的数据显示，微电子封装市场规模在过去几年中保持稳定增长，并有望在未来几年内保持良好的发展趋势。
技术进展微电子封装市场的发展得益于技术的不断进步。
随着微电子封装技术的不断升级，封装密度和性能得到了显著提升，同时尺寸和功耗也得到了有效控制。
新的封装技术，例如薄型封装、多芯片封装和三维封装等，为微电子封装市场注入了新的活力。
市场挑战微电子封装市场面临着一些挑战。
首先，封装成本较高，这限制了一些应用领域的发展。
其次，封装技术的发展速度较慢，难以满足新兴应用对性能和功耗的需求。
此外，市场竞争激烈，技术壁垒较高，对企业的创新能力提出了更高的要求。
发展趋势微电子封装市场在未来几年中有望保持持续增长。
首先，5G通信的商用化将推动微电子封装市场的快速发展。
其次，人工智能、物联网等新兴技术的普及将提高对微电子封装的需求。
此外，节能环保、小型化等市场需求也将促进微电子封装技术的创新和升级。
市场竞争格局微电子封装市场竞争激烈，主要厂商包括英特尔、三星电子、台积电、中芯国际等。
这些企业在封装技术研发、生产能力和市场份额方面具有较强优势。
此外，新兴企业也在不断涌现，通过技术创新和市场定位寻求突破。
结论微电子封装市场是一个充满机遇与挑战并存的市场。
随着新技术的不断涌现和应用领域的不断扩展，微电子封装市场有望进一步发展壮大。
为保持竞争力，企业需加强技术创新、提高生产效率，并关注市场趋势的变化，及时调整发展战略。
三维封装技术在微电子领域的应用
三维封装技术在微电子领域的应用随着科技的不断进步，微电子领域的发展也日新月异。
其中，三维封装技术作为一种创新性的封装技术，对于微电子行业的发展起到了重要的推动作用。
本文将探讨三维封装技术在微电子领域的应用，并分析其优势和挑战。
一、三维封装技术的概述三维封装技术是一种将多个芯片堆叠在一起，通过微细封装技术进行连接和封装的技术。
与传统的二维封装技术相比，三维封装技术具有更高的集成度和更小的封装体积。
同时，它还能够提供更高的性能和更低的功耗，使得微电子产品能够更好地满足市场需求。
二、1. 提高集成度三维封装技术能够将多个芯片堆叠在一起，通过垂直连接实现芯片之间的通信。
这种堆叠式封装方式大大提高了微电子产品的集成度，使得产品体积更小、功能更强大。
例如，在智能手机领域，三维封装技术可以将处理器、存储器和通信模块等芯片堆叠在一起，实现更高效的数据处理和更快速的通信速度。
2. 提高性能三维封装技术不仅可以提高集成度，还可以提高微电子产品的性能。
通过将多个芯片堆叠在一起，可以实现更短的信号传输路径和更低的功耗。
这种紧凑的封装方式可以减少信号传输的延迟，提高数据处理的速度。
同时，由于芯片之间的距离更近，信号传输的功耗也更低，使得微电子产品更加节能高效。
3. 提高可靠性三维封装技术还可以提高微电子产品的可靠性。
由于芯片之间的连接更加紧密，信号传输更加稳定可靠。
同时，三维封装技术还可以提供更好的散热效果，减少芯片的温度升高，提高产品的寿命和稳定性。
这对于一些对可靠性要求较高的领域，如航空航天、医疗器械等，具有重要的意义。
三、三维封装技术面临的挑战尽管三维封装技术在微电子领域具有广阔的应用前景，但同时也面临着一些挑战。
1. 制造成本高由于三维封装技术需要将多个芯片堆叠在一起，制造过程更加复杂，需要更高的制造精度和更复杂的设备。
这导致了制造成本的增加，限制了三维封装技术的推广应用。
2. 热管理问题由于三维封装技术的高集成度和高性能，芯片之间的热量密度也更高。
芯片设计中的先进封装技术有何创新
芯片设计中的先进封装技术有何创新在当今科技飞速发展的时代，芯片作为各类电子设备的核心组件，其性能和功能的提升对于推动整个科技领域的进步至关重要。
而在芯片设计领域，先进封装技术正成为一项关键的创新领域，为芯片的发展带来了新的机遇和挑战。
传统的封装技术主要是将芯片保护起来，并实现芯片与外部电路的连接。
然而，随着芯片性能的不断提升和应用场景的日益复杂，传统封装技术已经逐渐难以满足需求。
先进封装技术应运而生，通过创新的设计和工艺，实现了更高的集成度、更好的性能和更低的成本。
其中，倒装芯片封装技术是一项重要的创新。
在这种技术中，芯片的有源面朝下与基板直接连接，大大缩短了芯片与基板之间的互连长度，从而减少了信号传输的延迟和损耗，提高了芯片的性能。
相比传统的封装方式，倒装芯片封装能够支持更高的工作频率和更快的数据传输速度，这对于高性能计算和通信领域的芯片来说具有重要意义。
系统级封装（SiP）技术也是先进封装中的一大亮点。
SiP 将多个不同功能的芯片和无源元件集成在一个封装体内，形成一个完整的系统。
这种技术不仅能够显著减小系统的尺寸和重量，还能够提高系统的可靠性和性能。
例如，在智能手机中，SiP 技术可以将处理器、内存、射频模块等集成在一起，为手机的轻薄化和多功能化提供了有力支持。
晶圆级封装（WLP）则是另一种具有创新性的封装技术。
WLP 直接在晶圆上进行封装工艺，不需要对芯片进行单独切割和封装，从而大大提高了生产效率和降低了成本。
同时，WLP 还能够实现更小的封装尺寸和更高的引脚密度，满足了芯片微型化的需求。
先进封装技术的创新还体现在三维封装（3D Packaging）方面。
3D封装通过在垂直方向上堆叠多个芯片，实现了更高的集成度。
这种技术可以将不同工艺、不同功能的芯片整合在一起，突破了平面封装的限制，为芯片性能的提升开辟了新的途径。
例如，在数据中心的服务器芯片中，3D 封装技术能够大幅提高芯片的存储容量和计算能力，满足大数据处理和人工智能等应用的需求。
电子元器件的封装与封装技术进展
电子元器件的封装与封装技术进展随着电子科技的不断发展，电子元器件在现代社会中起着关键的作用。
而电子元器件的封装和封装技术则是保证其正常运行和长期可靠性的重要环节。
本文将介绍电子元器件封装的概念、封装技术的发展以及未来的趋势。
一、电子元器件封装的概念电子元器件封装是指将裸露的电子器件（如芯片、晶体管等）进行包装，并加入保护层，以充分保护元器件的性能、提高连接可靠性，并便于安装和维护。
合理的封装设计能够保护电子器件不受外界环境的影响，同时提高电子器件在电磁环境中的工作稳定性。
二、封装技术的进展随着电子技术的不断创新和发展，电子元器件的封装技术也在不断进步。
以下是一些主要的封装技术进展：1. 芯片封装技术芯片封装技术是将芯片包装在塑料、陶瓷或金属封装中。
近年来，微型封装技术的发展使得芯片的封装更加紧凑，能够将更多的功能集成在一个芯片中，从而提高了元器件的性能和可靠性。
2. 表面贴装技术（SMT）表面贴装技术是指将元器件直接通过焊接或贴合等方式固定在印刷电路板表面的技术。
与传统的插针连接方式相比，SMT可以提高元器件的连接可靠性，同时减小了电路板的尺寸。
3. 多芯片封装（MCP）多芯片封装是将多个芯片封装在同一个封装体中。
通过这种方式，可以将不同功能的芯片集成在一个封装中，同时减少了电路板上元器件的数量，提高了整体系统的紧凑性和可靠性。
4. 三维封装技术三维封装技术是将多个芯片层叠在一起，并通过微连接技术进行连接。
这种封装方式大大提高了元器件的集成度和性能，同时减小了系统的体积。
三、未来的趋势随着电子技术的不断发展，电子元器件封装技术也将朝着以下几个方向发展：1. 进一步集成化未来的电子元器件封装技术将会更加注重集成化，将更多的功能集成在一个封装中。
这样可以提高整体系统的紧凑性，减小系统的体积，并提供更高性能的元器件。
2. 更高的可靠性和稳定性未来的封装技术将注重提高元器件的可靠性和稳定性。
通过采用先进的封装材料和工艺，可以提高元器件在极端环境下的工作性能，如高温、高湿等。
电子封装技术毕业论文文献综述
电子封装技术毕业论文文献综述在电子技术领域的快速发展中，电子封装技术作为其中的重要一环，不断演进和创新。
本文将对电子封装技术的发展、目前面临的挑战以及未来方向进行综述，以提供更多的研究参考和理论支持。
一、引言电子封装技术是电子器件制造中至关重要的一环。
它涉及到将电子元器件集成到封装中，并通过封装实现电子元器件互联、保护和散热等功能。
随着电子技术的不断进步和应用领域的扩大，电子封装技术也迎来了新的挑战和机遇。
二、电子封装技术的发展历程1. 早期传统封装技术传统封装技术主要包括通过针脚和焊盘实现电子元器件的封装，并以塑料封装为主。
这种封装方式简单、成本低，但无法满足高密度、高速和小型化等要求。
2. 高级封装技术的崛起随着微电子技术的兴起，高级封装技术应运而生，如表面贴装技术（SMT）、裸芯封装技术（COB）、芯片级封装技术（CSP）等。
这些封装技术实现了更小尺寸、更高集成度和更高速度的电子器件。
三、电子封装技术的挑战1. 热管理问题随着电子产品功耗的增加，散热成为电子封装技术面临的重要挑战。
传统封装技术往往无法满足高功耗电子器件的散热需求，因此需要开发新的散热材料和散热设计方法。
2. 高密度封装随着电子器件集成度的提高，如何在有限的空间内实现更多的器件封装，成为电子封装技术面临的挑战。
这需要开发更小尺寸的封装材料、更好的互联技术以及更高精度的制造工艺。
四、电子封装技术的未来发展方向1. 三维封装技术三维封装技术通过将电子器件在垂直方向上进行堆叠，有效提高了集成度和性能。
这是未来电子封装技术发展的重要方向。
2. 柔性封装技术柔性封装技术可以将电子器件在柔性基底上进行封装，实现了更高的可靠性和适应性。
随着可穿戴设备和可弯曲显示器等市场的兴起，柔性封装技术将成为重要的发展方向。
3. 绿色环保封装技术随着环保意识的提高，绿色环保封装技术也备受关注。
未来的电子封装技术需要使用更环保的材料和制造工艺，尽可能降低对环境的影响。
芯片封装技术的创新与发展趋势
芯片封装技术的创新与发展趋势随着科技的不断进步和应用领域的拓展，芯片封装技术在电子设备中起着至关重要的作用。
本文将探讨芯片封装技术的创新和发展趋势，以及对未来的影响。
一、引言芯片封装技术作为将芯片与外部环境隔离并保护芯片的关键环节，对芯片的可靠性、稳定性和功能实现起着决定性的影响。
随着信息技术和通信技术的迅猛发展，对芯片封装技术的要求也越来越高，促使了芯片封装技术的不断创新和发展。
二、芯片封装技术的创新1. 先进封装技术随着处理器的集成度越来越高，对封装技术的要求也越来越高。
先进封装技术逐渐取代传统封装技术，如BGA（球栅阵列）封装、WLCSP（裸芯片级封装）、SIP（芯片级封装）等，这些封装技术可以提供更高的连接密度和更好的电热性能，满足高速、高性能芯片的需求。
2. 集权封装技术在移动设备领域，尤其是智能手机领域，追求超薄和轻便已经成为一种趋势。
为了满足这一需求，集权封装技术应运而生。
集权封装技术将多个不同功能的芯片集成在一个封装中，如SoC（系统级芯片）和SiP（系统级封装），实现了对体积的进一步压缩和功耗的降低。
3. 先进封装材料封装材料在芯片封装技术中发挥着至关重要的作用。
新型先进封装材料的应用，如有机封装材料、纳米级封装材料等，可以提高封装的可靠性和稳定性，同时减小封装的尺寸和重量，满足了新一代电子设备对小型化和轻量化的要求。
三、芯片封装技术的发展趋势1. 三维封装技术随着芯片集成度的不断提高，二维封装已经无法满足需求。
三维封装技术以其高密度、高带宽、低功耗等特点，成为未来芯片封装技术的发展方向。
通过垂直叠加芯片和采用TSV（通孔互连）技术，可以实现更高的连接密度和更好的信号传输效果。
2. 高可靠性封装技术在汽车电子、医疗器械、航空航天等领域，对芯片的可靠性要求非常高。
因此，高可靠性封装技术将成为未来的一个重要发展趋势。
通过采用高质量的封装材料、优化封装结构和降低封装温度等手段，可以提高芯片的可靠性和寿命。
三维封装技术提升芯片集成度研究
三维封装技术提升芯片集成度研究三维封装技术，作为半导体产业中的一项革命性创新，正逐步重塑集成电路的设计、制造与应用模式。
随着摩尔定律逐渐逼近物理极限，传统的二维平面集成技术在提高芯片性能和降低成本方面的效能日益减弱。
三维封装技术，通过垂直堆叠芯片或在芯片间建立密集互连，打破了平面扩展的限制，实现了更高的集成密度、更短的信号传输路径及更强的计算能力，为持续提升芯片性能开辟了新的途径。
以下从六个方面深入探讨三维封装技术如何促进芯片集成度的飞跃。
一、三维封装技术的基本原理与类型三维封装技术基于多种不同的实现方式，主要包括硅通孔（Through-Silicon Vias, TSV）、微凸点互联（Micro Bumps）、芯片堆叠（Chip Stacking）及中介层（Interposer）技术等。
其中，TSV技术通过在硅片中直接钻孔并填充导电材料形成垂直通道，实现芯片间的直接电气连接，极大缩短了信号传输距离，降低了延迟和功耗。
微凸点互联则为芯片间提供了灵活的机械和电气连接点，而芯片堆叠允许不同功能的芯片直接堆叠，形成高度集成的系统级封装（System-in-Package, SiP）。
中介层技术则作为高性能芯片之间的桥梁，扩展了互连面积，提升了集成复杂度。
二、提升集成密度与计算能力三维封装技术最直观的优势在于显著提升芯片的集成密度。
通过垂直整合多个裸片，可以在更小的空间内封装更多的晶体管，进而增加单个封装体的计算能力和存储容量。
这对于大数据处理、、高性能计算等领域尤为重要，能够有效应对数据爆炸式增长带来的处理需求，同时减少系统尺寸，提升能效。
三、缩短信号传输路径与降低功耗传统的二维芯片设计中，信号需跨越长距离的印刷电路板（PCB）进行互连，这不仅增加了信号延迟，也导致了能量损失。
三维封装技术通过直接在芯片之间建立垂直连接，显著缩短了信号传输路径，降低了信号传输延迟，减少了能耗。
特别是在高速数据交换的应用中，这一优势尤为明显，可提高系统整体的响应速度和能源效率。
电路中的新技术与发展趋势
电路中的新技术与发展趋势近年来，电路技术在不断发展和演变，以满足不断增长的需求和提高性能。
在这个数字化和智能化的时代，新技术以及发展趋势对电路设计和应用产生了深远的影响。
本文将探讨电路中的新技术和其发展趋势。
一、封装技术的创新封装是电路中至关重要的一环，它不仅决定了电路的稳定性和可靠性，还会影响到整个系统的性能。
随着技术的不断进步，封装技术也在不断创新和发展。
目前，三维封装和集成技术成为了研究热点。
三维封装通过垂直堆叠多个芯片，实现了更高的集成度和更小的体积。
而集成技术则是将多个功能模块整合在一个封装中，提高了系统的性能和集成度。
二、高速与低功耗电路设计随着通信和计算技术的不断发展，对电路的速度和功耗要求也越来越高。
为了满足这些需求，高速与低功耗电路设计成为了研究的重点。
高速电路通过优化信号传输和时序设计，提高了电路的工作频率和数据传输速率。
而低功耗电路设计则着重于减少功耗和能耗，延长电池寿命，保证系统的可靠性和稳定性。
三、深度学习与人工智能人工智能的兴起对电路技术产生了巨大的推动作用。
深度学习作为人工智能的核心技术之一，需要大量的计算资源和处理能力。
因此，针对深度学习应用的电路设计也成为了一个研究热点。
在深度学习芯片的设计和优化中，有人提出了各种新技术，如量子计算、脉冲神经网络等，以满足对计算资源和处理速度的需求。
四、柔性电子技术柔性电子技术是一种新兴的电子技术，它利用柔性基底和可弯曲材料，实现了电路的柔性和可折叠性。
与传统的刚性电路相比，柔性电子技术具有更高的适应性和可塑性。
它可以应用于可穿戴设备、可折叠屏幕等领域，极大地拓展了电路技术的应用范围。
总结起来，电路中的新技术和发展趋势主要包括封装技术的创新、高速与低功耗电路设计、深度学习与人工智能以及柔性电子技术。
这些技术的出现和发展，为电路的性能提升和应用领域的扩展带来了巨大的机遇和挑战。
未来，随着科技的进步和需求的变化，我们可以期待电路技术将会有更多的创新和突破，为我们的生活带来更多的便利和可能性。
封测行业发展政策及现状
封测行业发展政策及现状封测行业（Semiconductor Testing and Packaging Industry）是半导体产业链中的一个关键环节，其主要任务是对生产的芯片进行测试和封装，以确保芯片的品质和性能，最终投入市场。
以下是封测行业的发展政策和现状的一些信息：1. 政策支持：技术创新支持：许多国家鼓励封测行业进行技术创新，提供研发资金、税收优惠和知识产权保护等政策支持，以提高行业的技术水平和竞争力。
产业政策：一些国家出台产业政策，鼓励封测企业扩大生产规模、提高自动化水平，并加强国内供应链的建设，以减少对进口设备和材料的依赖。
国际合作：封测行业在国际上也有广泛的合作。
一些国家鼓励企业参与国际合作项目，以促进技术共享和市场拓展。
2. 行业现状：技术水平提高：封测行业的技术水平不断提高，包括先进的测试设备、封装技术和智能制造。
高密度封装、三维封装等新技术不断涌现。
市场需求增长：随着电子设备和智能化应用的不断发展，半导体市场持续增长，封测行业的市场需求也在扩大。
国际竞争激烈：封测行业是一个全球性竞争激烈的行业，主要竞争者来自亚洲地区，如台湾、中国大陆、韩国等，他们在市场份额上占据重要地位。
环保和可持续性：由于封测行业涉及到一些化学物质和大量的水资源，环保和可持续性已经成为行业关注的重点。
一些企业积极推进绿色生产和资源节约型制造。
供应链紧张：全球半导体产业链的供应链问题对封测行业也产生了影响，如芯片短缺、材料供应不足等问题。
总的来说，封测行业在半导体产业链中具有关键地位，受到政府政策和市场需求的支持。
然而，行业发展面临着激烈的竞争和供应链问题，需要不断提高技术水平、加强创新、推动可持续发展，以适应市场变化和持续发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三维封装技术创新发展（2020年版）先进封测环节将扮演越来越重要的角色。
如何把环环相扣的芯片技术链系统整合到一起，才是未来发展的重心。
有了先进封装技术，与芯片设计和制造紧密配合，半导体世界将会开创一片新天地。
从半导体发展趋势和微电子产品系统层面来看，先进封测环节将扮演越来越重要的角色。
如何把环环相扣的芯片技术链系统整合到一起，才是未来发展的重心。
有了先进封装技术，与芯片设计和制造紧密配合，半导体世界将会开创一片新天地。
现在需要让跑龙套三十年的封装技术走到舞台中央。
日前，厦门大学特聘教授、云天半导体创始人于大全博士在直播节目中指出，随着摩尔定律发展趋缓，通过先进封装技术来满足系统微型化、多功能化成为集成电路产业发展的新的引擎。
在人工智能、自动驾驶、5G网络、物联网等新兴产业的加持下，使得三维（3D）集成先进封装的需求越来越强烈，发展迅猛。
一、先进封装发展背景封装技术伴随集成电路发明应运而生，主要功能是完成电源分配、信号分配、散热和保护。
伴随着芯片技术的发展，封装技术不断革新。
封装互连密度不断提高，封装厚度不断减小，三维封装、系统封装手段不断演进。
随着集成电路应用多元化，智能手机、物联网、汽车电子、高性能计算、5G、人工智能等新兴领域对先进封装提出更高要求，封装技术发展迅速，创新技术不断出现。
于大全博士在分享中也指出，之前由于集成电路技术按照摩尔定律飞速发展，封装技术跟随发展。
高性能芯片需要高性能封装技术。
进入2010年后，中道封装技术出现，例如晶圆级封装（WLP，Wafer Level Package）、硅通孔技术（TSV，Through Silicon Via）、2.5D Interposer、3DIC、Fan-Out 等技术的产业化，极大地提升了先进封装技术水平。
当前，随着摩尔定律趋缓，封装技术重要性凸显，成为电子产品小型化、多功能化、降低功耗，提高带宽的重要手段。
先进封装向着系统集成、高速、高频、三维方向发展。
图1展示了当前主流的先进封装技术平台，包括Flip-Chip、WLCSP、Fan-Out、Embedded IC、3D WLCSP、3D IC、2.5D interposer等7个重要技术。
其中绝大部分和晶圆级封装技术相关。
支撑这些平台技术的主要工艺包括微凸点、再布线、植球、C2W、W2W、拆键合、TSV工艺等。
先进封装技术本身不断创新发展，以应对更加复杂的三维集成需求。
当前，高密度TSV技术/Fan-Out扇出技术由于其灵活、高密度、适于系统集成，而成为目前先进封装的核心技术。
图1:先进封装技术平台与工艺封装技术的发展得益于互连技术的演进和加工精度的显著提高。
目前三种主要用于集成电路（IC）芯片封装的互连技术分别为：引线键合技术（Wire Bond，WB）、倒装芯片技术（Flip Chip，FC）和硅通孔技术（Through Silicon Via，TSV）。
由于现代微电子晶圆级加工能力的大幅度提升，晶圆级封装的布线能力亿达到微米量级。
从线宽互连能力上看，过去50年，封装技术从1000µm提高到1µm，甚至亚微米，提高了1000倍。
微凸点互连节距也从几百微米，发展到当前3D IC 的40微米节距，很快将发展到无凸点5微米以下节距。
图2:主要封装技术发展二、三维封装技术发展1、2.5D/3D IC技术1.12.5D为解决有机基板布线密度不足的问题，带有TSV垂直互连通孔和高密度金属布线的硅基板应运而生。
连接硅晶圆两面并与硅基体和其他通孔绝缘的电互连结构，采用TSV集成，可以提高系统集成密度，方便实现系统级的异质集成。
带有TSV的硅基无源平台被称作TSV转接板（Interposer），应用TSV转接板的封装结构称为2.5D Interposer。
在2.5D Interposer封装中，若干个芯片并排排列在Interposer上，通过Interposer上的TSV结构、再分布层（Redistribution Layer，RDL）、微凸点（Bump）等，实现芯片与芯片、芯片与封装基板间更高密度的互连。
其特征是正面有多层细节距再布线层，细节距微凸点，主流TSV深宽比达到10:1，厚度约为100µm。
台积电2008年底成立集成互连与封装技术整合部门，2009年开始战略布局三维集成电路（3D IC）系统整合平台。
2010年开始2.5D Interposer的研发，2011年推出2.5D Interposer技术CoWoS（Chip on Wafer on Substrate）。
第一代CoWoS采用65纳米工艺，线宽可以达到0.25µm，实现4层布线，为FPGA、GPU等高性能产品的集成提供解决方案。
赛灵思（Xilinx）型号为“Virtex-7 2000T FPGA”的产品是最具代表性的CoWoS产品之一。
图3:赛灵思Virtex-7 2000T FPGA结构示意图如图3所示，基于2.5D转接板技术的Virtex-7 2000T FPGA产品将四个不同的28nm工艺的FPGA芯片，实现了在无源硅中介层上并排互联，同时结合微凸点工艺以及TSV技术，构建了比其他同类型组件容量多出两倍且相当于容量达2000万门ASIC的可编程逻辑器件，实现了单颗28nm FPGA逻辑容量，超越了摩尔定律限制。
赛灵思借助台积电（TSMC）的2.5D-TSV转接板技术平台在2011年实现小批量供货。
注：芯思想研究院指出，真正引爆CoWoS的产品是人工智能（AI）芯片。
2016年，英伟达（Nvidia）推出首款采用CoWoS封装的绘图芯片GP100，为全球AI热潮拉开序幕；2017年Google在AlphaGo中使用的TPU 2.0也采用CoWoS封装；2017年英特尔（Intel）的Nervana也不例外的交由台积电代工，采用CoWoS封装。
因成本高昂而坐冷板凳多年CoWoS封测产能在2017年首度扩充。
1.2 3D IC-HBM高密度TSV的第二个重要应用产品是高带宽存储器（HBM）。
TSV技术在解决存储器容量和带宽方面具有决定性作用，通过高密度TSV技术垂直互连方式，将多个DDR芯片堆叠在一起后和GPU封装在一起，形成大容量，高位宽的DDR组合阵列提升存储器容量和性能。
2013年10月HBM成为了JEDEC通过的工业标准，首个使用HBM的设备是AMD Radeon Fury系列显示核心。
2016年1月第二代HBM（HBM2）成为工业标准。
2016年英伟达发布的新款旗舰型Tesla运算加速卡Tesla P100、超微半导体（AMD）的Radeon RX Vega系列、英特尔的Knight Landing就采用了HBM2。
例如，AMD Radeon Vega GPU中使用的HBM2，由8个8Gb 芯片和一个逻辑芯片通过TSV和微凸点垂直互连，每个芯片内包含5000个TSV，在一个HBM2中，超过40000个TSV通孔。
HBM堆叠没有以物理方式与CPU或GPU集成，而是通过细节距高密度TSV 转接板互连，HBM具备的特性几乎和芯片集成的RAM一样，因此，具有更高速，更高带宽。
适用于高存储器带宽需求的应用场合。
于大全博士评价：HBM与CPU/GPU通过2.5D TSV转接板技术的完美结合，从芯片设计、制造、系统封装呈现了迄今为止人类先进的电子产品系统。
而我国在这个尖端领域全面落后，亟需协同创新。
于大全博士在报告分享中指出，当前，TSV开孔在约10μm，深宽比在约10：1，微凸点互连节距在40-50μm。
在有源芯片中，由于TSV本身占据面积较大，且有应力影响区，因此，亟待进一步小型化，降低成本。
从技术发展来看，TSV开口向着5μm以下，深宽比10以上方向发展，微凸点互连向着10μm节距、无凸点方向发展。
图4:高性能3D TSV产品路线图图4总结了近几年高性能3D TSV产品路线图，可以看到越来越多的CPU、GPU、存储器开始应用TSV技术。
一方面是TSV技术不断成熟，另一方面，和高性能计算、人工智能的巨大需求牵引分不开。
1.3 各家3D IC技术1.3.1 台积电SoIC根据2018年4月台积电在美国加州Santa Clara的24 届年度技术研讨会上的说明，SoIC是一种创新的多芯片堆叠技术，是一种将带有TSV的芯片通过无凸点混合键合实现三维堆叠。
SoIC技术的出现表明未来的芯片能在接近相同的体积里，增加双倍以上的性能。
这意味着SoIC技术可望进一步突破单一芯片运行效能，更可以持续维持摩尔定律。
据悉SoIC根植于台积电的CoWoS与多晶圆堆叠（WoW，Wafer-on-Wafer）封装，SoIC特别倚重于CoW（Chip-on-wafer）设计，如此一来，对于芯片业者来说，采用的IP都已经认证过一轮，生产上可以更成熟，良率也可以提升，也可以导入存储器芯片应用。
更重要的是，SoIC能对10纳米或以下的制程进行晶圆级的键合技术，这将有助于台积电强化先进工艺制程的竞争力。
在2018年10月的第三季法说会上，台积电给出了明确量产的时间，2021年SoIC技术就将进行量产。
1.3.2 英特尔3D封装技术Foveros英特尔在2014年就首度发表高密度2.5D芯片封装技术EMIB（Embedded Multi-Die Interconnect Bridge，嵌入式多核心互联桥接），表示该技术是2.5D封装的低成本替代方案；在2018年的HotChip大会上，发布了采用高密度2D芯片封装技术EMIB封装的芯片；EMIB能够把采用不同节点工艺（10nm、14nm及22nm）和不同材质（硅、砷化镓）、不同功能（CPU、GPU、FPGA、RF）的芯片封装在一起做成单一处理器。
英特尔表示，EMIB技术首先与典型的2.5D封装采用硅中介层不同，EMIB是在两个互连芯片的边缘嵌入的一小块硅，直到“桥梁”的作用；其次EMIB对芯片尺寸大小没有限制，从而在理论上保证了异质芯片的互连。
2018年12月，英特尔首次展示了逻辑计算芯片高密度3D堆叠封装技术Foveros，采用3D芯片堆叠的系统级封装（SiP），来实现逻辑对逻辑（logic-on-logic）的芯片异质整合，通过在水平布置的芯片之上垂直安置更多面积更小、功能更简单的小芯片来让方案整体具备更完整的功能。
英特尔表示，Foveros 为整合高性能、高密度和低功耗硅工艺技术的器件和系统铺平了道路。
Foveros 有望首次将芯片的堆叠从传统的无源中间互连层和堆叠存储芯片扩展到CPU、GPU和人工智能处理器等高性能逻辑芯片。
为结合高效能、高密度、低功耗芯片制程技术的装置和系统奠定了基础。
Foveros预期可首度将3D芯片堆栈从传统的被动硅中介层（passive interposer）和堆栈内存，扩展到CPU、GPU、AI等高效能逻辑运算芯片。
