桥梁上部结构施工1-桥梁基本知识
桥梁现浇混凝土上部结构施工方案1
桥梁工程1、施工方法、工艺1.钻孔灌注桩1。
1放样钻孔桩施工前先放样，在原桩机中心3.5m靠近桥台一侧，再设一排挖孔桩，桩径1。
2m，按摩擦桩设计。
做好保护桩,并填写桩位放样及保护桩位置记录，以便随时检测护筒和桩位的准确性.1.2 场地准备施工时先清除施工位置杂物，换除软土，并整平夯实。
钻机底座不宜直接置于不坚实的填土上,以免钻机就位后产生不均匀沉降。
1.3 护筒的制作与埋设护筒具有固定桩位,引导钻锥方向，隔离地面水流入井孔，保证孔内水位（泥浆）高出地下水位或施工水位一定高度,形成静水压力，以保证孔壁不致坍塌。
护筒口顶端高度至少高出地下水位1。
5—2m及高出地面至少0.3m,护筒内径应比桩径大20—30cm。
护筒一律采用钢护筒,每节钢护筒的高度一般为1.5-3。
0m，护筒接头用法兰螺丝连接，中间用0。
5cm的橡胶，以确保接头不漏水。
护筒埋设采用挖埋法，埋设前先准确放样,并设置中心桩的保护桩，以便随时校验护筒的位置，埋设护筒必须平、直、稳固,且底部不漏水，保证筒内水头稳定，形成静水压力,以便在成孔过程中孔壁不坍塌。
护筒埋设好后,四周用粘土夯实。
护筒中心线与桩中心线偏差小于5cm,竖直倾斜度不大于1%。
1.4 泥浆的制备及处理泥浆在钻孔中起着很重要的作用。
由于泥浆比重大于水的比重,故护筒内同样高的水头，泥浆的静水压力比水大，在静水压力作用下，泥浆在井孔壁形成一层泥皮，阻隔孔外渗流，保护孔壁免于坍塌，此外，泥浆还起着悬浮钻渣的作用.冲击钻进时，泥浆的上升流速是靠钻锥上下搅动而产生的,钻渣被泥浆上升流速带上来后,希望钻渣尽量悬浮在泥浆中，不致很快沉淀，使钻锥能经常冲击到新的土层上。
因此要求泥浆相对密度较大，一般地层为1。
1-1。
2左右,易塌地层1.2—1。
4左右。
制备泥浆选择水化快、造浆能力强、粘度大、含砂率低的粘土或膨润土为宜。
钻孔桩在粉砂、砂砾、岩石地层钻进时，须加粘土以保证孔内泥浆有一定的粘度、稠度,以便使钻渣尽快浮上来，提高钻进速度。
桥梁上部结构主要施工方法和施工流程图
第八章上部结构、桥面系主要施工方法和施工流程第一节主桥支座、拱脚安装一、主桥支座安装完成主桥墩身、桥墩盖板盖梁砼浇注、待砼强度达到要求后，经测量验收，在盖板盖梁上进行主桥拱脚下支座安装。
上道工序盖板盖梁施工时，在盖板盖梁上支座安装位置使用直径φ10cm长度根据支座预埋螺栓长度的PC塑料管预留安装支座地脚螺栓的预留孔。
盖板盖梁浇注完成混凝土，强度达到要求后对主桥拱脚下支座进行安装。
支座在供应商在场的情况下，按设计要求及参数对支座进行全面的检查，以验证支座的各项技术参数。
支座检验完成后，使支座复位到支座安装状态（正确位置应使支座前后、左右滑动量相等，固定支座应在支座的正中心）并临时锁紧、固结。
使用软绳吊装支座至盖板盖梁上，支座地脚螺栓安放到PC塑料管预留孔内，精调支座标高、里程等坐标参数，附合设计要求后，临时固接支座并在原PC塑料管预留孔内浇注砼，待砼达到强度后，再次对支座进行复测，测量时间及温度按设计要求进行，支座的复测工作至少进行三天，并在当天温度相对稳定、太阳没有出来以前进行测量工作。
测量所得数据用以评估墩身、支座在一定温度下的变化状况，为后续的主拱肋拼装，合龙、主拱肋监控提供必要的技术资料。
二、拱脚安装主桥主拱肋拱脚的安装精度是主拱肋起拱精度的基础，直接关系到两片拱肋间距、拱肋跨径的精度，拱脚安装精度是我们对拱脚安装最为关注的。
拱脚是采用钢板制作焊接成扁形八面体结构，内捆扎钢筋、浇注混凝土形成，整体吊装重量约10t，吊装使用缆索吊机或者吊车完成。
拱脚钢结构箱体安装完成后，在拱脚箱体内按设计要求捆扎钢筋，浇注混凝土。
待混凝土强度达到要求后，须再次对主拱肋拱脚段轴线进行复测，这时如拱肋轴线发生变化，可解除拱脚的临时固接，调节拱脚与支座的连结螺栓，主拱肋拱脚段轴线附合要求，锁紧支座与拱脚连结螺栓，恢复拱脚与盖板盖梁的临时固接，至此完成拱脚安装。
端横梁是主桥左右幅拱脚连联系构件，拱脚全部安装完成后，才能对端横梁混凝土的浇注。
桥梁工程施工专业知识总结

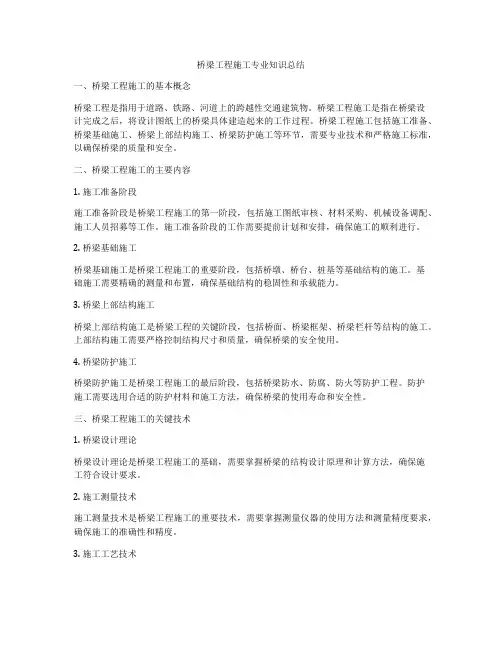

桥梁工程施工专业知识总结一、桥梁工程施工的基本概念桥梁工程是指用于道路、铁路、河道上的跨越性交通建筑物。
桥梁工程施工是指在桥梁设计完成之后，将设计图纸上的桥梁具体建造起来的工作过程。
桥梁工程施工包括施工准备、桥梁基础施工、桥梁上部结构施工、桥梁防护施工等环节，需要专业技术和严格施工标准，以确保桥梁的质量和安全。
二、桥梁工程施工的主要内容1. 施工准备阶段施工准备阶段是桥梁工程施工的第一阶段，包括施工图纸审核、材料采购、机械设备调配、施工人员招募等工作。
施工准备阶段的工作需要提前计划和安排，确保施工的顺利进行。
2. 桥梁基础施工桥梁基础施工是桥梁工程施工的重要阶段，包括桥墩、桥台、桩基等基础结构的施工。
基础施工需要精确的测量和布置，确保基础结构的稳固性和承载能力。
3. 桥梁上部结构施工桥梁上部结构施工是桥梁工程的关键阶段，包括桥面、桥梁框架、桥梁栏杆等结构的施工。
上部结构施工需要严格控制结构尺寸和质量，确保桥梁的安全使用。
4. 桥梁防护施工桥梁防护施工是桥梁工程施工的最后阶段，包括桥梁防水、防腐、防火等防护工程。
防护施工需要选用合适的防护材料和施工方法，确保桥梁的使用寿命和安全性。
三、桥梁工程施工的关键技术1. 桥梁设计理论桥梁设计理论是桥梁工程施工的基础，需要掌握桥梁的结构设计原理和计算方法，确保施工符合设计要求。
2. 施工测量技术施工测量技术是桥梁工程施工的重要技术，需要掌握测量仪器的使用方法和测量精度要求，确保施工的准确性和精度。
3. 施工工艺技术施工工艺技术是桥梁工程施工的核心技术，包括基础施工、上部结构施工、防护施工等技术要求，需要掌握各项施工工艺的操作方法和要点。
4. 施工质量控制技术施工质量控制技术是桥梁工程施工的关键技术，包括材料质量、施工工艺、施工质量等方面的控制要求，需要严格执行相关标准和规范，确保施工质量达到设计要求。
四、桥梁工程施工的安全管理桥梁工程施工是一项高风险的工程活动，需要高度重视施工安全管理。
桥梁上部结构常用的施工技术
桥梁上部结构常用的施工技术一、支架施工技术（一）支架、拱架、模板的类型1、支架支架按其构造分为守柱式、梁式和梁柱式支架；按材料可分为木支架、钢支架、钢木混合支架和万能杆件拼装的支架等。
（1）立柱式支架。
立柱式支架构造简单，町用于陆地或不通航河道以及桥墩不高的小跨径桥梁施工。
（2）梁式支架。
根据跨径不同，梁可采用工字钢、钢钣梁或钢桁梁。
（3）梁柱式支架。
当桥梁较高、跨径较大或必须在支架下设孔通航或排洪时可用梁柱式支架。
2、拱架拱架按结构分为支柱式，撑架式，扇形，桁式、组合式等；按材料分为木拱架、钢拱架，竹拱架和土牛拱胎。
3、模板施工所用模板，有组合钢模板、木模板、木胶合板、竹胶合板、硬铝模板，塑料模板，各类纤维材料板。
施工时应根据结构物的外观要求选用。
（二）支架、模板制作与安装应注意事项1、构件的连接应尽量紧密，以减小支架变形，使沉降量符合预计值。
2、为保证支架稳定，应防止支架与脚手架和便桥接触。
3、模板的接缝必须密合，如有缝隙须塞堵严实，以防漏浆。
4、建筑物外露面的模板应涂石灰乳浆、肥皂水或无色润滑油等润滑剂。
5、为减少现场施工的安装和拆卸工作和便于周转使用，支架和模板应尽量做成装配式组件或块件。
6、钢支架宜做成装配式常备构件，应特别注意构件外形尺寸的准确性。
7、模板应用内撑支撑，用对拉螺栓销紧。
内撑有钢管内撑、钢筋内撑、塑料胶管内撑。
（三）施工预拱度确定应考虑因素1、卸架后上部构造本身及活载一半所产生的竖向挠度。
2、支架在荷载作用下的弹性压缩挠度。
3、支架在荷载作用下的非弹性压缩挠度。
4、支架基底在荷载作用下的非弹性沉陷。
5、由混凝土收缩及温度变化而引起的挠度。
（四）施工工序1、地基处理：地基处理应根据箱梁的断面尺寸及支架的形式对地基的要求而决定，支架的跨径大，对地基的要求就高，地基的处理形式就得加强，反之就可相对减弱。
地基处理时要做好地基的排水，防止雨水或混凝土浇筑和养生过程中滴水对地基的影响。
桥梁工程基础知识
按跨越障碍的性质分类 跨河桥 立交桥 高架桥 栈桥
42
按桥跨结构的平面布置分类 正交桥 斜交桥 弯桥
43
按结构体系分类 梁式桥 拱桥 刚架桥 吊桥 斜拉桥（组合体系桥）
44
梁式桥
1
桥台 洪水位 路堤
桥跨结构 通航水位 低水位 支座 桥墩 锥体 护坡 基础
墩台变截面处的标高。
为了满足施工和工程监理的需要， 必须根据总体布置图采用较大的比例， 绘制能完整清晰表达各个构件的形状、 大小以及钢筋布置情况的构件图，称 为构件结构图。 仅画构件形状、大小，不画钢筋 的构件图称为一般构造图。常用比例 为1︰10 ~ 1︰50 。
平面图：采用1∶2000的比例绘制，表达 横剖面图：用1∶500 桥面、人行道、塔柱断面和拉索；及桥墩 的比例，从跨中剖开， 的平面布置情况、桥墩承台的外形轮廓形 斜拉桥是由斜索、主塔和主梁三 主梁横断面图：采用1∶200的 显示箱梁的断面形状 状和桩的平面布置情况。 部分组成的一个统一体，它可以减小 断面图，显示出单箱三室钢筋 和横隔梁的形状；拉 主梁截面和增大跨度。 混凝土梁各部分的主要尺寸。 索在塔柱上的分布情 况与尺寸，及桥墩承 台、基础的形状和高 立面图：采用1∶2000的比例只画外形 度尺寸，钻孔灌注桩 轮廓，表达主桥的跨径、桥道纵坡、 的直径大小与数量， 桥面中心标高以及塔柱的纵向形状和 基础标高和桩的埋置 桩、桥墩基础的埋置深度、梁底、通 深度等。 航水位的标高尺寸等。
桥梁分 类 小桥 涵洞
单孔跨径 L(m)
5≤l <20 l <5
24
按桥面的位置分类
上承式 视野好、建筑高度大 中承式 下承式 建筑高度小、视野差
桥梁结构与识图1桥梁的基本知识
20≤ Lk ＜40
小桥
8≤L≤30
5≤ Lk ＜20
涵洞
------
Lk ＜5
注：圆管涵及箱涵不论管径或孔径大小、孔数多少，均称为涵洞。
2-2 按跨径划分
上述分类只能理解为一种行业管理的分类，它不能反 映桥梁工程设计、施工的复杂程度。
国际上一般认为： 单跨跨径小于150m属于中小桥梁、大于150m称为大
河北赵县赵州桥，公元595-605年建造，空腹式圆弧形石拱桥， 净跨37.02米，宽9米，矢高7.23米;欧洲比中国晚了1200年。
泸定大渡河铁索桥
全长：103米
建成时间：公元1706年
简介：四川沪定铁索桥，跨越大 渡河，位于川、藏要道，是铁索 桥中现存制作最精良的一座。桥 始建于清·康熙四十四年(1705 年)，次年完成。桥净跨100米， 桥宽2.8米，上铺木板，底索9根， 每根索长约128米，两侧各有两 根栏杆索，由四川善于制作铁索 桥的全天州修建。两岸石砌桥台，
《工程力学》、《工程识图 与制图》、《道路建筑材料 检测与应用》等
后续课程
《桥梁施工技术》、《公路 工程计量与计价》等
受力特点
适用范围
构造原理
主要做法、结构尺寸
识图方法
图示内容、图示方法、识 图方法
计算原理
计算理论、计算方法
单元1 桥梁的基本知识
学习目标
关于水位：
低水位-枯水季节最底； 高水位-洪峰季节最高； 设计洪水位-按规定的设计洪水频率计算所得的高水
位； 通航水位：正常航行水位；
净跨径：设计洪水位上相邻两个桥墩（或桥台）之间 的净距（梁桥），拱跨两个拱脚截面最低点之间的水 平距离（拱桥）
一建【公路】第42讲-桥梁上部结构施工技术1
2020年一级建造师《公路工程管理与实务》考点精讲专题六：桥梁上部结构施工技术【考查情况】2018单选；2018案例、2019案例【出题思路】选择题、实务操作与案例分析题均可考查实务操作与案例题考查方向：识图、上部结构施工技术、安全【考点分支】【考点】桥梁上部结构装配式施工一、预制梁场布设 P4121.场地选址（1（22.（1）路基外预制场。
（2）路基上预制场。
路基比较宽（一般应大于24m）（3）桥上预制场。
2～3孔主梁，支架法施工3.场地建设（2）宜采用封闭式管理。
（3）场内路面宜做硬化处理，主要运输道路应采用不小于20cm厚的C20混凝土硬化。
场内不允许积水，四周设置砖砌排水沟，并采用M7.5砂浆抹面。
（4（54.预制梁板台座布设（26mm。
（3（5）空心板叠层不得超过3层，小箱梁和T形梁堆叠存放不得超过2层。
5.（1（2他水域中，不得排入饮用水源附近的土地中。
（3）预制梁场内标识、标牌设置明确，标识清晰。
二、小型构件预制场布设1.场地选址2.场地建设（1【例题1）。
【2019真题】A.结合预制梁板的尺寸、数量、架设要求以及运输条件等情况进行综合选址B.预制场宜设在监理工程师指定的场地C.周围无塌方、滑坡、落石、泥石流、洪涝等地质灾害D.场地建设前施工单位应将梁场布置方案报监理工程师审批【答案】B【解析】选项B说法错误，并不是监理指定预制场的位置。
预制梁场布设，以方便、合理、安全、经济、环保及满足工期为原则，结合施工合同段所属预制梁板的尺寸、数量、架设要求以及运输条件等情况进行综合选址。
应满足用地合法，周围无塌方、滑坡、落石、泥石流、洪涝等地质灾害。
无高频、高压电源及其他污染源；离集中爆破区500m以外；不得占用规划的取、弃土场。
场地建设前施工单位应将梁场布置方案报监理工程师审批。
【例题2·实务操作与案例分析】背景资料：某施工单位承建了一座高架桥，该桥上部结构为30m跨径的预应力小箱梁结构，共120片预制箱梁。
桥梁上部结构施工(图文结合)PPT课件
程 门式吊车拼装、水上浮吊拼装、 高空悬拼等。图 (a)是用沿轨
道移动的伸臂吊机进行悬拼的
施 示意图。图(b)是用拼拆式活 动吊机进行悬拼的示意图。图
(c)是用缆索起重机吊运和拼装
块件的示意图。 工
可编辑
高空悬臂拼装
土
第四节 悬臂法施工
木
悬拼过程中的接缝形式有湿接缝、干接缝、半干接缝和胶接缝等几种。图(a)为湿
法从施工技术方面可以分为 工 用临时支承组拼预制节段逐
孔施工、使用移动支架逐孔
现浇施工(移动模架法)、整
程 孔吊装或分段吊装的逐孔施
工。移动模架法是逐孔施工
法中应用较多的一种，主要
施 用于建造孔数多、桥跨较长、 桥墩较高及桥下净空受到约
束的桥梁。支架分为落地式
和梁式，如图所示。 工
可编辑
使用移动支架逐孔现浇施工 (a)落地式支架；(b)梁式支架
浮式吊车
程
装梁船
施
牵引船
工
浮吊架设法
可编辑
土
第二节 简支梁桥安装
Hale Waihona Puke 木 三、联合架桥机架设法联合架桥机架设法是高空架设法的一种。如图所示，联合架桥机的构造主要由
三部分组成：钢导梁、门式吊车和托架(又称蝴蝶架)。在架梁前，首先要安装钢导
梁，导梁顶面铺设供平车和托架行走的轨道。预制梁由平车运至跨径上，用龙门架
可编辑
土
第一节 桥梁结构施工方法分
类
木
干地施工 自然
基础施工
筑岛\围堰
工
桥 梁
船
水域施工
水中支架
结
墩台施工 就地浇筑
构
拼装预制件
程
施
桥梁上部结构
1. 什么是桥梁的净跨径、计算跨径、标准跨径、总跨径、桥梁总长、建筑高度、桥高?净跨径:梁式桥的净跨径是指设计洪水位上相邻两个桥墩之间的净距。
拱式桥的净跨径是指每孔拱跨两个拱脚截面最低点之间的水平距离。
计算跨径:对于拱式桥是指相邻两个拱脚截面形心点之间的水平距离,对于梁式桥是指桥跨结构相邻两个支座中心之间的水平距离。
标准跨径: 对于梁式桥,是指两相邻桥墩中心线之间的距离,或墩中心线至桥台台背前缘之间的距离。
对于拱桥, 是每孔两个拱脚截面最低点之间的水平距离多孔桥梁中各孔净跨径的总和称为总跨径,它反映了桥下泄洪的能力。
桥梁总长:桥梁两端两个桥台侧墙或八字墙后端点之间的距离建筑高度:桥上行车路面(包括桥面铺装)或轨顶标高至桥跨结构最下缘之间的距离桥高:指桥面与低水位之差,或桥面与桥下线路路面之间的距离2. 桥梁按主要承重结构基本体系、跨径大小、行车道位置如何分类?承重结构:梁式桥,拱桥,悬索桥,钢架桥,组合系桥跨径大小:特大桥(多孔跨径L大于等于1000米,单孔跨径大于等于150米)大桥(多孔跨径L大于等于100米小于1000米,单孔跨径大于等于40米小于150米)中桥(多孔跨径L大于30米小于100米,单孔跨径大于等于20米小于100米)小桥(多孔跨径L大于等于8米小于30米,单孔跨径大于等于5米小于20米)涵洞(单孔跨径小于5米)行车道位置:上承式桥,下承式桥,中承式桥3. 梁式桥、拱式桥、悬索桥的主要承重结构是什么?主要受力特点是什么?梁式桥:主要承重结构为梁(板),受力特点:在竖向荷载的作用下,支座处只有竖向反力,梁(板)内主要产生弯拉应力。
拱桥:主要承重结构为主拱圈;受力特点在竖向荷载的作用下,支座处除了竖向反力,还有水平推力;拱圈内主要产生弯压应力。
悬索桥(吊桥):主要承重结构是缆索;受力特点:在竖向荷载作用下,缆索只承受拉力受力后,变形大,振动大。
5. 桥梁纵断面设计主要包括哪几个方面的内容?1确定桥梁总跨径 2桥梁分孔 3桥面标高 4桥下净空 5桥上及桥头纵坡布置等。
项目1--桥梁总论-桥梁上部施工技术教学课件
1.1 桥梁发展概况
2）国外对桥梁发展的推动作用
19世纪中期，钢材的出现，是土木工程史上的第 一次飞跃。随后产生了高强钢材、钢丝、钢索。于是， 钢结构得到了蓬勃发展。结构跨径从砖、石、木结构 的几米、几十米发展到百米，直至千米以上，并开创 了在大江、海峡上修建大桥的奇迹。
20世纪初，钢筋混凝土以及预应力钢筋混凝土的诞 生实现了土木工程史上的第二次飞跃。
1.3 桥梁总体规划设计
1）地震作用 2）船舶或漂E流ye物-Ca的tc撞hin击g V作isu用al
3）汽车撞击作用
1.3 桥梁总体规划设计
4.极限状态设计法
极限状态是指整体结构或结 构的一部分超过某一特定状态 就不能够满足设计规定的某一 功能要求时，此特定状态为该 功能的极限状态。
1.3 桥梁总体规划设计
福建泉州万安桥
1.1 桥梁发展概况
（2）拱桥。举世闻名的河北省赵县赵州桥（又称安 济桥），是由隋朝石匠李春于公元605年主持建造的， 是世界上最早、保存良好的石拱桥。
赵州桥
1.1 桥梁发展概况
（3）悬索桥。悬索桥也称吊桥，几乎大部分的桥梁 历史书上都承认我国是最早出现吊桥的国家。
云南永平霁虹桥 桥
1）承载能力极限状态
承载能力极限状态对应于桥涵结构或其构件达到最大承载 能力或出现不适于继续承载的变形或变位的状态。当结构或构
（1）结构或结构的一部分作为刚体失去平衡（如倾覆、滑
（2）结构构件或其连接因超过材料极限强度而破坏（包括
（3 （4 （5）由于材料的塑性或徐变变形过大，或由于截面开裂而 引起过大的几何变形等，致使结构或构件不再能继续承载和使 用。
（1）
（2）
基本组合 偶然组合
1.3 桥梁总体规划设计
《桥梁工程》讲义第一章-桥梁工程基本知识可编辑全文
度/m
最小值 2.00 2.00 1.00 1.00
左侧路缘带宽 一般值 0.75 0.75 0.50 0.50
度/m
最小值 0.75 0.50 0.50 0.50
中间带宽度/m
一般值 最小值
4.50 3.50
3.50 3.00
3.00 2.00
3.00 2.00
五、桥梁横断面设计
右侧路肩宽度
公路等级
二、桥梁的分类
刚构桥
二、桥梁的分类
缆索 塔架
吊杆
锚碇
吊桥
二、桥梁的分类
缆索承重桥梁
二、桥梁的分类
梁
拱
立柱
图1-2-6 梁拱组合体系
组合体系桥梁
二、桥梁的分类
组合体系桥梁
二、桥梁的分类
6、按跨越方式 固定式的桥梁 开启桥 浮桥 漫水桥
二、桥梁的分类
开启桥
二、桥梁的分类
7、按施工方法 整体施工桥梁——上部结构一次浇筑
二、桥梁的分类
5、按结构体系划分 梁式桥——主梁受弯 拱桥——主拱受压 刚架桥——构件受弯压 缆索承重桥梁——缆索受拉 组合体系桥梁——几种受力的组合
二、桥梁的分类
V
V
梁式桥
二、桥梁的分类
梁式桥
二、桥梁的分类
)
b)
h
拱 式 桥
二、桥梁的分类
拱式桥
二、桥梁的分类
a)
b)
路面标高
刚图1架-2-3桥刚架桥
第一章 桥梁工程基本知识
学习目标
➢ 了解桥梁在公路交通事业中的地位和发展概 况。
➢ 掌握桥梁的基本组成、主要尺寸和术语名称。 ➢ 掌握桥梁的类型和结构体系。
桥梁基本知识课件
2024/6/22
31
水下混凝土灌注
2024/6/22
32
砼坍落度 现场监测
2024/6/22
33
根据水下混凝土浇筑标高分节拆 除导管
第一章 桥梁基本知识
一.桥梁的概念
• 桥梁是跨越障碍物（河流、沟谷、 其他道路、铁路等）的结构物。
二、桥梁的组成
传统的说法：
桥梁主要由桥跨结构、墩台、基础、附属工程等部分组 成……。 • 随着大型桥梁的增多、结构先进性和复杂性的增强、对
桥梁使用品质的要求越来越高，传统提法的局限性逐渐 显露。
现在的提法：
2024/6/22
34
2024/6/22
截桩头
35
2024/6/22
桩头混凝土取样
36
二、桩基承台
一、桩基承台施工
1、施工准备
桩基砼强度达到设计强度的80%以上方能进行承台开 挖。
测定承台中心线及地面标高，根据设计提供地质资料 并结合现场钻孔地质资料，计算开挖深度，确定开挖 坡度和支护方案。现场放样定出基坑开挖范围。同时 根据四周地形，做好基坑上口地面防水、排水工作。
部结构并承受台后土压力的构造物。
基础:扩大基础 桩基础 沉井基础
台前 护坡
桩基础
4 桥墩及基础
定义： 桥墩：指支承桥梁上部结构而不承受土体
侧压力的构造物。
基础:扩大基础 桩基础 沉井基础
钻孔灌注桩
是指采用不同的钻孔方法，在土 中形成一定直径的井孔，达到设计标高 后，将钢筋骨架（笼）吊入井孔中，灌 注混凝土形成的桩基础。
桥梁上部结构施工1桥梁基本知识
桥梁上部结构施工1桥梁基本知识桥梁是跨越河流、海峡、峡谷等自然地貌障碍的大型基础设施。
它们的上部结构是桥梁的重要部分，包括桥面、桥梁和支撑结构，主要用于承受交通载荷并实现交通畅通。
本文将探讨桥梁上部结构施工的相关知识。
在施工桥梁上部结构之前，需要进行一系列准备工作。
这些准备包括技术准备、物资准备和人员组织。
技术准备包括设计方案审批、施工图绘制、施工组织设计及施工方案编制等。
物资准备涉及原材料的采购、加工和运输，以及各种施工设备的配置。
人员组织则需要明确各岗位职责，进行任务分工和技能培训，确保施工过程中的协调与配合。
桥梁上部结构施工的步骤包括设计图纸阅读、实地勘测、材料选购、加工制作以及安装等环节。
设计图纸阅读是为了让施工人员了解设计意图和具体要求。
实地勘测是为了确保施工符合实际地质条件和环境要求。
材料选购需要严格遵循设计要求，确保质量合格。
加工制作包括钢筋加工、模板加工、混凝土浇筑等，这一步需要严格把控质量。
最后是上部结构的安装，需要根据安装顺序和工艺要求进行，确保安装精度和稳定性。
在桥梁上部结构施工过程中，需要注意一些关键问题。
首先是安全问题，必须确保施工过程中的安全措施到位，防止意外事故发生。
其次是质量问题，必须严格按照设计要求进行施工，确保结构强度和稳定性。
最后是成本问题，需要合理控制施工成本，提高经济效益。
桥梁下部结构的施工原理与技术主要包括地基处理、桥墩和台背的施工等。
地基处理是为了确保桥梁基础的稳定性，包括原地面处理、桩基施工等。
桥墩和台背的施工则需要注意结构稳定性和承载能力。
在桥梁下部结构施工过程中，同样需要注意一些问题。
首先是环境问题，施工前需要评估对周围环境的影响，并采取相应措施降低影响。
其次是交通问题，需要充分考虑施工对交通的影响，并合理安排施工时间和交通导流。
最后是建筑限高问题，在桥梁下部结构施工过程中，需要关注建筑限高问题，确保施工符合相关规定，避免对交通和周围环境造成影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1）梁式桥
梁式桥是古老的结构体系之一。梁作为承重结构，主要 是以其抗弯能力来承受荷载。在竖向荷载作用下，其支承反 力也是竖直的，一般梁体结构只受弯、受剪，不承受轴向力。
开封黄河大桥 1989
学习情境1 桥梁基本知识
工作任务
任务1.认识桥梁结构； 任务2.桥梁设计与建设程序； 任务3.桥梁的规划与设计； 任务4.桥梁设计荷载。
学习目标
1.叙述桥梁的组成和分类； 2.叙述桥梁各组成部分的概念、术语； 3.叙述桥梁的结构体系和内容； 4.知道桥梁总体规划原则、基本设计资料和设计 程序； 5.叙述桥梁纵、横断面设计和平面布置； 6.知道桥梁设计的方案比较； 7.叙述作用的分类及含义； 8.知道作用效应组合。
2．桥梁结构的名词术语
4)标准跨径：对梁式桥，是指两相邻桥墩中线间水平距离 或桥墩中线与台背前缘之间的水平距离，也称为单孔跨径， 对于拱式桥和涵洞，则是指净跨径。标准跨径是桥梁划分大、 中、小桥及涵洞的指标之一。
5)标准化跨径：为了便于编制标准设计，增强构件间的互 换性，当跨径在50m及以下时，通常采用标准化跨径。
பைடு நூலகம்
贵州剑河桥 1985，
万县长江大桥1997
无锡 民主桥1969
钱塘江四桥2004年
广州丫髻沙大桥2000
巫山长江大桥2005
上海卢浦大桥2005
3）刚架桥
刚架桥(也称为刚构桥)是指梁与立柱(墩柱)或竖墙整体刚 性连接的桥梁其主要特点是：立柱具有相当大的抗弯刚度， 故可分担梁部跨中正弯矩，达到降低梁高、增大桥下净空的 目的。
广东虎门辅航道桥 1999
广东番禺洛溪大桥 1988
重庆石板坡长江大桥复线桥2006 桂林雉山漓江大桥 1984
4）悬索桥
悬索桥(也称为吊桥)主要由索(又称缆索)、塔、锚碇、加 劲梁等组成 。
青马大桥1997
润扬长江大桥2005
日本明石海峡大桥1998
美国金门大桥1937
5）斜拉桥
斜拉桥是由梁、塔和斜索(拉索)组成，结构形式多样，造 型优美壮观。在竖向荷载作用下，梁以受弯为主，塔以受压 为主，斜索则承受拉力。
12)矢跨比：拱桥中拱圈（或拱肋）的计算矢高与计算跨 径之比（f/l），也称拱矢度。它是反映拱桥受力特性的一个 重要指标。
二、桥梁的分类
1．按工程规模划分
根据桥梁多孔跨径总长L和单孔跨径Lk将桥梁划分为：特 大桥、大桥、中桥、小桥、涵洞，见表l-l-1。这是我国公路 和城市桥梁级别划分的依据。
2．按桥梁的结构体系划分
任务描述
本学习情境分解为4个学习任务。每个学 生应沿着如下流程进行学习：
认知桥梁的组成和分类→叙述桥梁各组 成部分的概念和术语 → 熟悉桥梁的结构体系 →熟悉桥梁总体规划原则和基本建设程序→ 熟悉桥梁纵、横断面设计和平面布置→叙述 作用的分类及含义→知道作用效应组合
任务一 认识桥梁结构
为了满足各种车辆、行人的顺利通行或各 种管线工程的布设，建造的跨越河流、山谷 或其他交通线路等障碍的工程建筑物，一般 统称为桥梁。
南京长江三桥2005
苏通大桥2008
法国米约高架桥,2004年
法国的诺曼底桥1994
６)组合体系桥
将上述几种结构形式进行合理的组合应用，即形成组合 体系桥梁。常见的组合方式是梁、拱结构的组合，梁、拱、 吊组合体系。同时具备梁的受弯和拱的承压特点，可以是刚 性拱及柔性拉杆，也可以是柔性拱及刚性梁。
６)组合体系桥
3．桥梁的其他分类
1）按桥梁上部结构的建筑材料分 桥梁可分为木桥、石桥、混凝土桥、钢筋混凝土桥、预应力混凝土桥(有时 三者统称混凝土桥)、钢桥等。 2）按用途分 桥梁可分为公路桥、铁路桥、公铁两用桥、人行桥、给水桥(渡桥)和供油、 供气、供煤气的管道桥等。 3）按跨越障碍分 桥梁可分为跨河桥、跨谷桥、跨线桥和高架线路桥等。 4）按桥面位置分 按上部结构的行车道位置，分为上承式桥、中承式桥、下承式桥和双层桥。 5）按制造方法分 混凝土桥分现场浇筑和装配式两类。后者的构件在工厂(场)中预制，运往工 地拼装架设，其优点是：可使桥梁制造工业化、机械化，降低成本，提高速度， 而且质量也有保证。也有两者结合的装配、现浇式混凝土桥。钢桥一般都是装配 式的。 6）其他特殊桥梁 有活动桥、军用桥、漫水桥等。活动桥是桥跨结构可以移动或转动，以扩大 或开放桥下自由通道的桥梁，多用于河流下游靠近入海的港口处。
云南六库怒江桥 1991
望城沩江桥 1980
京周公路哑吧河桥 1956
2）拱式桥 2）拱桥
拱式桥的主要承重结构是具有曲线外形的拱(其拱圈的截面形 式可以是实体矩形、肋形、箱形、桁架等)。在竖向荷载作用下， 拱主要承受轴向压力，同时也承受弯矩、剪力。支承反力不仅有 竖向反力，也承受较大的水平推力。
湖南凤凰县乌巢河桥1990年
2．桥梁结构的名词术语
8)桥梁建筑高度：桥面路拱中心顶点到桥跨结构最下缘 (拱式桥为拱脚线)的高差。
9)桥梁高度：桥面路拱中心顶点到低水位或桥下线路路 面之间的垂直距离，称为桥梁高度。
10)净矢高：拱桥从拱顶截面下缘至相邻两拱脚截面下缘 最低点连线的垂直距离，用f0表示。
11)计算矢高：是从拱顶截面形心至相邻两拱脚截面形心 之连线的垂直距离，用f表示。
桥梁是交通工程中的重要组成部分，随着 经济的发展、科技的进步和社会生产力的不 断提高，人们对桥梁建筑提出了越来越高的 要求。
一、桥梁结构的组成及名词术语
1．桥梁结构的组成 1)桥梁上部结构是承担线路荷载，跨越障碍的主要承重 结构。 2)桥梁下部结构是桥墩、桥台及桥梁基础的总称，是支 承桥跨结构并将荷载传至地基的建筑物。桥墩和桥台一般合 称墩台。 3)支座。设于桥(墩)台顶部，支承上部结构并将荷载传给 下部结构的装置。它能保证上部结构在荷载、温度变化或其 他因素作用下的位移功能。 4)附属设施。包括桥面系、桥头搭板、护坡、导流堤等。 桥面系一般由桥面铺装、栏杆(防撞墙)、人行道、伸缩缝、 照明系统等组成。
2．桥梁结构的名词术语
1)桥梁全长：简称桥长，对于有桥台的桥梁为两岸桥台侧 墙或八字墙尾端之间的距离(对于无桥台的桥梁为桥面系的行 车道长度)。
2)净跨径：对梁式桥为设计洪水位上相邻两桥墩(或桥台) 间的水平净距。对于拱式桥，是指每孔拱跨两拱脚截面最低 点之间的水平距离。
3)计算跨径：对于设支座的桥梁，为相邻两支座中心之间 的水平距离，对于不设支座的桥梁，为上下部结构的相交面 之中心间的水平距离，用表示。桥梁结构的分析计算以计算 跨径为准。
