零碳解决人口方案华为智能零碳解决方案，助力打造“整县分布式”作为率先将智能化、数字化手段引入光伏领域的先行者，华为将瓦特技术、热技术与云、AI技术和比特技术这5大根技术创新融合，打造出的家庭绿电、行业绿电、大型地面/农光/渔光三大场景智能零碳整体解决方案，可完美匹配整县分布式光伏场景，为整县分布式光伏保驾护航。
一、AI使能，主动安全电站安全是分布式光伏高质量发展的大前提，守好安全线的关键是及时捉出“隐形杀手”——直流拉弧。
华为将AFCI与深度学习技术相结合，推出AI 加持智能电弧检测方案。
该方案实现了组件级的电弧故障位置定位，能够有效区分噪声和电弧特征，100%避免误报以及漏报情况。
华为智能AFCI电弧检测技术通过鉴衡首个L4电弧防护最高等级认证。
在0.5s内识别电弧并关断逆变器，防止火灾发生。
工商业增强型主动电弧防护，检测范围200m/电流26A。
为保障运维人员人身安全，华为在组件搭配智能光伏优化器，可控制每块组件输出端，并且当出现紧急状况时可自动或手动启动0V快速关断功能，逆变器会向优化器通过MBUS发出信号，让优化器进行快速关断，使组件输出逐步降至0V。
二、组件优化，屋尽其用、宜建尽建针对传统方案为避免阴影遮挡而造成屋顶资源浪费的问题，华为通过组件级优化器，使每块组件集成独立发电单元（MPPT），组件间发电互不影响，不挑屋顶，有效避免了“短木桶”效应。
据了解，东莞某工厂安装的990kW光伏项目，通过加装华为优化器，屋顶光伏安装比例可提升10%。
而在深圳某家庭光伏项目，较采用一般组件方案多装高达70%，充分利用屋顶珍贵资源。
三、光储融合，增强电网，应接尽接当前我国配网下行管道能力与新能源装机需求严重不匹配，光储融合不失为有效解决方案。
华为智能光伏发电机，可保障稳定性输出，实现能源可储可控，支撑电网。
为了确保储能安全，防止起火等事故发生，华为储能解决方案具有从电芯、模组、电池簇到系统的四级安全保障。
华为光伏逆变器的分类_华为光伏逆变器的技术和强项
华为光伏逆变器的分类_华为光伏逆变器的技术和强项华为光伏逆变器位列光伏逆变器排行榜前十，那么你知道华为光伏逆变器有哪些技术和强项吗？又有哪些分类呢？本文首先介绍了华为光伏逆变器的分类，其次盘点了16条关于华为光伏逆变器的黑科技，具体的跟随小编一起来了解一下。
华为光伏逆变器的分类1、集中式逆变器集中逆变技术是若千个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站（》10kW）的系统中。
最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配（特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时），采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。
最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。
2、组串式逆变器组串逆变器是基于模块化概念基础上的，每个光伏组串（1-5kw）通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网，已成为现在国际市场上最流行的逆变器。
许多大型光伏电厂使用组串逆变器。
优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳工作点与逆变器不匹配的情况，从而增加了发电量。
技术上的这些优势不仅降低了系统成本，也增加了系统的可靠性。
同时，在组串间引人“主-从”的概念，使得系统在单串电能不能使单个逆变器工作的情况下，将几组光伏组串联系在一起，让其中一个或几个工作，从而产出更多的电能。
最新的概念为几个逆变器相互组成一个“团队”来代替“主从”的概念，使得系统的可靠性又进了一步。
目前，无变压器式组串逆变器已占了主导地位。
3、微型逆变器在传统的PV系统中，每一路组串型逆变器的直流输入端，会由10块左右光伏电池板串。
华为光伏逆变器的主要技术指标
华为光伏逆变器的主要技术指标——深圳恒通源1、输出电压的稳定度在光伏系统中，太阳电池发出的电能先由蓄电池储存起来，然后经过逆变器逆变成220V或380V的交流电。
但是蓄电池受自身充放电的影响，其输出电压的变化范围较大，如标称12V的蓄电池，其电压值可在10．8～14．4V之间变动(超出这个范围可能对蓄电池造成损坏)。
对于一个合格的逆变器，输入端电压在这个范围内变化时，其稳态输出电压的变化量应不超过额定值的±5％，同时当负载发生突变时，其输出电压偏差不应超过额定值的±10％。
2、输出电压的波形失真度对正弦波逆变器，应规定允许的最大波形失真度(或谐波含量)。
通常以输出电压的总波形失真度表示，其值应不超过5％(单相输出允许l0％)。
由于逆变器输出的高次谐波电流会在感性负载上产生涡流等附加损耗，如果逆变器波形失真度过大，会导致负载部件严重发热，不利于电气设备的安全，并且严重影响系统的运行效率。
3、额定输出频率对于包含电机之类的负载，如洗衣机、电冰箱等，由于其电机最佳频率工作点为50Hz，频率过高或者过低都会造成设备发热，降低系统运行效率和使用寿命，所以逆变器的输出频率应是一个相对稳定的值，通常为工频50Hz，正常工作条件下其偏差应在±l％以内。
4、负载功率因数表征逆变器带感性负载或容性负载的能力。
正弦波逆变器的负载功率因数为0．7～0．9，额定值为0．9。
在负载功率一定的情况下，如果逆变器的功率因数较低，则所需逆变器的容量就要增大，一方面造成成本增加，同时光伏系统交流回路的视在功率增大，回路电流增大，损耗必然增加，系统效率也会降低。
5、逆变器效率逆变器的效率是指在规定的工作条件下，其输出功率与输入功率之比，以百分数表示，一般情况下，光伏逆变器的标称效率是指纯阻负载，80％负载情况下的效率。
由于光伏系统总体成本较高，在光伏系统中，太阳电池发出的电能先由蓄电池储存起来，然后经过逆变器逆变成220V或380V的交流电。

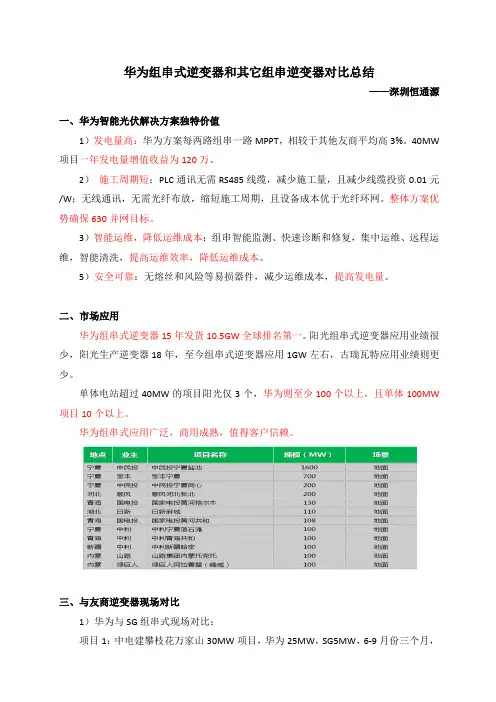

华为组串式逆变器和其它组串逆变器对比总结
华为组串式逆变器和其它组串逆变器对比总结——深圳恒通源一、华为智能光伏解决方案独特价值1）发电量高：华为方案每两路组串一路MPPT，相较于其他友商平均高3%。
40MW 项目一年发电量增值收益为120万。
2）施工周期短：PLC通讯无需RS485线缆，减少施工量，且减少线缆投资0.01元/W；无线通讯，无需光纤布放，缩短施工周期，且设备成本优于光纤环网。
整体方案优势确保630并网目标。
3）智能运维，降低运维成本：组串智能监测、快速诊断和修复，集中运维、远程运维，智能清洗，提高运维效率，降低运维成本。
5）安全可靠：无熔丝和风险等易损器件，减少运维成本，提高发电量。
二、市场应用华为组串式逆变器15年发货10.5GW全球排名第一。
阳光组串式逆变器应用业绩很少，阳光生产逆变器18年，至今组串式逆变器应用1GW左右，古瑞瓦特应用业绩则更少。
单体电站超过40MW的项目阳光仅3个，华为则至少100个以上，且单体100MW 项目10个以上。
华为组串式应用广泛，商用成熟，值得客户信赖。
三、与友商逆变器现场对比1）华为与SG组串式现场对比：项目1：中电建攀枝花万家山30MW项目，华为25MW，SG5MW，6-9月份三个月，华为组串式逆变器发电量高3.38%。
YG其中一台设备降额运行，问题定位三个月未解决，服务跟不上。
项目2：黄河上游水电格尔木三期200MW，华为组串式130MW，SG组串式5MW，华为组串式逆变器发电量高2.94%。
项目3：中广核海宁尖山项目，采用阳光组串式逆变器，逆变器还未并网运行，就出现严重的烧机事故！项目四：湖北华电随县殷店一期项目，采用阳光组串式逆变器，并网不久逆变器出现批量烧机情况，现在15MW项目需要全部退回整改。
业主发电量损失严重。
2）华为与GR组串式现场对比：中山格兰仕项目：华为组串式15MW，GR组串式37MW，2015年9月17日并网，并网一月华为逆变器仅有1起，故障故障率为0.2%，发电损失仅为145度；截止11月9日GR设备共有故障10+起，故障率高达2.2%，发电损失10000度。
华为智能光伏解决方案
华为智能光伏解决方案

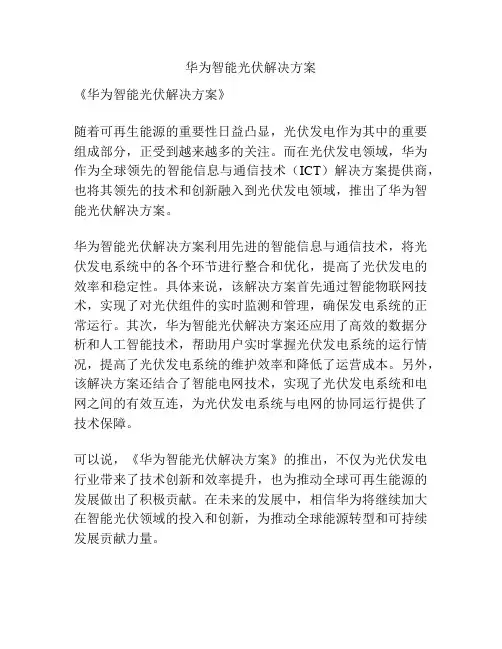

《华为智能光伏解决方案》
随着可再生能源的重要性日益凸显，光伏发电作为其中的重要组成部分，正受到越来越多的关注。
而在光伏发电领域，华为作为全球领先的智能信息与通信技术（ICT）解决方案提供商，也将其领先的技术和创新融入到光伏发电领域，推出了华为智能光伏解决方案。
华为智能光伏解决方案利用先进的智能信息与通信技术，将光伏发电系统中的各个环节进行整合和优化，提高了光伏发电的效率和稳定性。
具体来说，该解决方案首先通过智能物联网技术，实现了对光伏组件的实时监测和管理，确保发电系统的正常运行。
其次，华为智能光伏解决方案还应用了高效的数据分析和人工智能技术，帮助用户实时掌握光伏发电系统的运行情况，提高了光伏发电系统的维护效率和降低了运营成本。
另外，该解决方案还结合了智能电网技术，实现了光伏发电系统和电网之间的有效互连，为光伏发电系统与电网的协同运行提供了技术保障。
可以说，《华为智能光伏解决方案》的推出，不仅为光伏发电行业带来了技术创新和效率提升，也为推动全球可再生能源的发展做出了积极贡献。
在未来的发展中，相信华为将继续加大在智能光伏领域的投入和创新，为推动全球能源转型和可持续发展贡献力量。

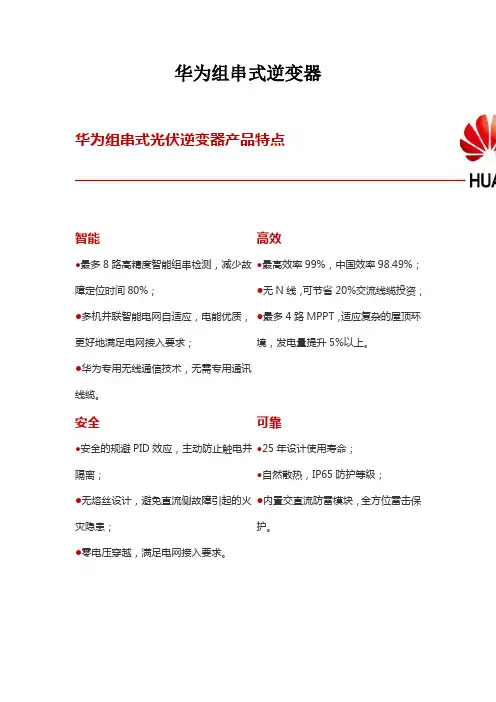

华为组串式逆变器
华为组串式逆变器智能●最多8路高精度智能组串检测，减少故障定位时间80%；●多机并联智能电网自适应，电能优质，更好地满足电网接入要求；●华为专用无线通信技术，无需专用通讯线缆。
高效●最高效率99%，中国效率98.49%；●无N线，可节省20%交流线缆投资；●最多4路MPPT，适应复杂的屋顶环境，发电量提升5%以上。
安全●安全的规避PID效应，主动防止触电并隔离；●无熔丝设计，避免直流侧故障引起的火灾隐患；●零电压穿越，满足电网接入要求。
可靠●25年设计使用寿命；●自然散热，IP65防护等级；●内置交直流防雷模块，全方位雷击保护。
1、做工精细 华为SUN2000组串式光伏逆变器采用最优质的材料和最先进的工艺制造，通讯只需连接普通网线（RS485线）即可实现；操作简单，容易上手，三相接线简单，接上铜鼻子即可。
2、顶级配置华为逆变器最多4路MPPT ，比很多其他品牌逆变器多1~2路，更好地解决了电池板的朝向及遮挡问题，提升发电量5%以上；最多配有2个直流开关，在检测或维修时保证绝对安全；最高效率99%，显著提升发电量。
3、屏显简洁 =[表示直流，]~表示交流，第三个图标表示485通讯，第四个图标表示工作状态；第一、二个指示灯绿时，表示逆变器工作正常，可以并网发电；第三个指示灯绿时，表示通讯正常。
4、自然散热采用全密闭自然散热设计，利用热隔离、热屏蔽技术，将发热器件和热敏感器件分腔合理布局，确保整机无局部热点，提升散热可靠性，解决了因风扇失效散热能力降低导致的功率降低，发电量减少的问题。
5、安装方便 华为逆变器体积小、重量轻，每台逆变器尺寸约550*700*250mm ，重量<60kg ，两个人10分钟就可完成安装；且支持整机更换，故障设备返厂维修，现场无需专家；单台逆变器故障对光伏系统发电影响小。
6、蓝牙监控华为独有的蓝牙模块可通过逆变器下端的USB 接口与移动设备连接，实现近端的发电数据采集与分析，以及逆变器操作系统的更新升级。
光伏电站智能运维方案
光伏电站智能运维方案随着可再生能源的快速发展，光伏电站作为一种重要的可再生能源发电方式，在全球范围内得到了广泛的应用。
然而，光伏电站的运维工作也面临着许多挑战，如设备检修、故障排除等。
为了更高效地管理和运营光伏电站，智能运维方案应运而生。
一、数据采集与监测系统1. 无人机巡检技术为了快速准确地获取电站设备的运行状况，可以利用无人机巡检技术。
无人机可以搭载高清摄像头和红外热像仪，通过飞行巡检电站的各个部位，实时监测设备的运行状态。
无人机巡检不仅能够提高检修效率，还能降低检修人员的安全风险。
2. 历史数据分析通过对光伏电站历史数据的分析，可以预测设备的运行状况，进而及时采取相应的维修措施，以降低设备故障风险。
利用大数据分析技术，对历史数据进行处理和建模，可以提前发现设备的异常情况，并进行预警和预防。
二、智能预警与故障诊断系统1. 智能预警系统针对光伏电站中常见的故障类型，可以利用智能预警系统实现故障的实时监测和预警。
通过对电站运行数据的监测和分析，系统可以自动判断设备是否存在故障，并及时发送预警信息给维护人员，以便他们能够迅速做出应对。
2. 故障诊断系统当光伏电站发生故障时，需要快速定位并解决问题。
故障诊断系统可以通过对设备的实时监测，结合历史数据分析，帮助工作人员快速诊断出故障的原因，并提供相应的解决方案。
三、远程运维系统1. 远程监控与管理通过远程监控系统，运维人员可以实时了解光伏电站的运行情况，包括电站的发电量、设备的工作状态等。
同时，通过远程管理系统，可以对电站的运行参数进行调整，提高发电效率。
2. 远程维修与保养在光伏电站发生故障时，运维人员可以通过远程维修系统对设备进行诊断和维修，避免了大量的人力资源和时间的浪费。
同时，通过远程保养系统，可以对设备进行定期的保养和检修，以延长设备的使用寿命。
四、人工智能与自动化技术1. 人工智能技术通过人工智能技术，可以对光伏电站的运行数据进行快速分析和处理，提高故障诊断的准确性和效率。
华为智能组串分断技术
华为智能组串分断技术华为智能组串分断技术是指华为公司在太阳能逆变器领域的一项创新技术。
该技术通过智能控制算法，将光伏阵列按照不同的条件进行分组和串联，以提高光伏系统的发电效率和稳定性。
在传统的光伏系统中，光伏阵列通常是通过串联连接的方式进行布置。
这种串联连接的方式存在一些问题，比如当光伏阵列中某一组件发生故障时，整个阵列的发电效率就会受到影响。
而且在不同光照条件下，串联连接的光伏组件之间会出现功率不匹配的情况，导致整个系统的发电效率下降。
为了解决这些问题，华为推出了智能组串分断技术。
该技术通过光伏逆变器中的智能控制算法，将光伏阵列分成多个小组，并采用并联和串联的方式进行布置。
这样一来，当光伏阵列中某个小组件发生故障时，只会影响到该小组的发电效率，而不会影响到整个系统的发电效率。
同时，智能组串分断技术还可以根据不同的光照条件，动态调整光伏阵列中各个小组之间的串联和并联关系，以使各小组的发电功率最大化。
智能组串分断技术的核心是光伏逆变器中的智能控制算法。
该算法可以实时监测光伏阵列中各个小组的发电功率和电压，根据监测数据进行分组和串并联的调整。
通过智能控制算法的精确计算和优化控制，可以使光伏系统在不同光照条件下都能实现最大的发电效率。
智能组串分断技术不仅可以提高光伏系统的发电效率和稳定性，还可以降低系统的维护成本。
由于光伏阵列被分成多个小组，当某个小组件发生故障时，只需要对该小组进行维修或更换，而不需要对整个系统进行停机维护。
这样不仅可以缩短维修时间，还可以减少维修成本。
华为智能组串分断技术已经在国内外多个光伏电站中得到了广泛应用。
通过应用该技术，这些光伏电站的发电效率得到了显著提升，系统的稳定性也得到了有效保障。
同时，智能组串分断技术还为光伏电站的运维管理提供了更加便捷和灵活的方式，大大降低了运营成本。
华为智能组串分断技术是一项具有重要意义的创新技术。
通过该技术，可以提高光伏系统的发电效率和稳定性，降低系统的维护成本，为光伏产业的发展做出积极贡献。
智能光伏解决方案
智能光伏解决方案第1篇智能光伏解决方案一、背景随着我国新能源战略的深入推进，光伏产业得到了快速发展。
在此背景下，为提高光伏发电效率，降低运维成本，提升光伏电站的整体竞争力，本文结合当前光伏产业发展现状，提出一套智能光伏解决方案。
二、目标1. 提高光伏发电效率，提升电站收益。
2. 降低运维成本，提高电站管理水平。
3. 保障电站安全稳定运行，降低故障率。
4. 促进光伏产业智能化、绿色化发展。
三、解决方案1. 光伏组件选型（1）选用高效光伏组件，提高发电效率。
（2）根据项目地光照条件、气候特点等因素，选择适宜的光伏组件类型。
（3）采用组件级电力电子技术，实现组件最大功率点跟踪（MPPT）。
2. 电站设计（1）采用智能光伏设计软件，优化电站布局，提高土地利用率。
（2）结合地形地貌，采用适宜的支架类型，降低阴影损失。
（3）充分考虑电站的安全性和可靠性，合理配置电气设备。
3. 电站建设（1）遵循国家相关标准和规范，确保电站质量。
（2）采用先进施工工艺，缩短建设周期。
（3）加强项目管理，确保项目按期完成。
4. 智能运维（1）部署智能监控系统，实时监测电站运行状态，发现异常及时处理。
（2）采用大数据分析技术，挖掘电站运行数据，优化运维策略。
（3）利用人工智能技术，实现故障预测与诊断，降低故障率。
（4）建立远程运维平台，提高运维效率，降低运维成本。
5. 电站安全（1）配置完善的安全防护设施，确保电站安全运行。
（2）建立安全生产管理制度，提高员工安全意识。
（3）定期开展安全检查，消除安全隐患。
6. 环保与绿色（1）采用环保材料，降低施工过程中对环境的影响。
（2）优化电站设计，减少土地占用，保护生态环境。
（3）提高光伏发电效率，降低碳排放，助力绿色能源发展。
四、效益分析1. 经济效益：通过提高发电效率、降低运维成本，提升电站整体收益。
2. 社会效益：促进光伏产业智能化、绿色化发展，提高国家能源安全。
3. 环保效益：减少碳排放，改善生态环境，助力实现碳中和目标。
华为智能光伏手册说明书
版权所有 © 华为技术有限公司 2018。
保留一切权利。
非经华为技术有限公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部，并不得以任何形式传播。
商标声明、HUAWE I 、华为、是华为技术有限公司的商标或者注册商标。
在本手册中以及本手册描述的产品中，出现的其他商标、产品名称、服务名称以及公司名称，由其各自的所有人拥有。
免责声明本文档可能含有预测信息，包括但不限于有关未来的财务、运营、 产品系列、新技术等信息。
由于实践中存在很多不确定因素，可能导致实际结果与预测信息有很大的差别。
因此，本文档信息仅 供参考，不构成任何要约或承诺。
华为可能不经通知修改上述信息，恕不另行通知。
华为技术有限公司深圳市龙岗区坂田华为基地 电话: (0755) 28780808邮编: 518129版本：V2-(20181124)关注微信华为智能光伏华为相伴 幸福一生智能能源解决方案FusionHome 户用智能光伏持续创新投入, 保障长期技术领先赢得全球客户和消费者的认可与信赖全球智能光伏领导品牌融合全球领先技术, 铸就精品光伏2017年，公司销售收入达6036亿人民币，同比增长15.7%稳健的经营状况, 长期可持续经营亿2014100020003000400050006000201320152016201725年全生命周期有保障华为大品牌, 值得信赖25年全面保障2008~2017年累计研发投入2017年研发投入占公司收入14.9%以上累计专利授权截至2017年12月31日0102全球部署，截止2018年8月2015至2017连续3年全球发货排名培训中心7*12 5*9 5*9为全球1/3以上的人口提供产品和服务智能手机全球零售市场份额TOP3, 年出货量1.39亿台路由器、交换机全球市场份额第一通讯基础网络设备全球市场份额第一海思芯片无线技术大数据分析云计算0304FusionHome智能能源解决方案全景图FusionHome智能能源解决方案通过将信息技术、互联网技术与光伏技术跨界融合，集成高效光伏发电，即插即用储能接口，并以用户体验为中心，实现可视化家庭能源管理，场景化、简单化一键用电，为客户带来更安全、多发电、好管理的美好生活体验。
华为智能光伏电站组串式储能解决方案说明书
华为智能光伏电站智能组串式储能解决方案华为是全球领先的ICT（信息与通信）基础设施和智能终端提供商，致力于把数字世界带入每个人、每个家庭、每个组织，构建万物互联的智能世界。
我们在通信网络、IT、智能终端和云服务等领域为客户提供有竞争力、安全可信赖的产品、解决方案与服务，与生态伙伴开放合作，持续为客户创造价值，释放个人潜能，丰富家庭生活，激发组织创新。
华为坚持围绕客户需求持续创新，加大基础研究投入，厚积薄发，推动世界进步。
2022年，华为实现销售收入6,423亿人民币。
关于华为员工总数207,000+全球最具价值品牌100强86研发人员占比55.4%全球研发投资4国家170+全球最具创新力企业8更高放电一包一优化，一簇一管理提升生命周期充放电量更优投资支持新旧电池混用分期部署减少初始容量极简运维免人工SOC标定节省运维成本安全可靠模块化设计系统多重安全防护智能组串式储能系统智能储能控制器FusionSolar 智能组串式储能解决方案箱变升压站电网接入智能光伏电站管理系统智能子阵控制器直流线缆交流线缆通讯线缆更高放电更优投资极简运维安全可靠储能系统参数型号LUNA2000-2.0MWH-4H1LUNA2000-2.0MWH-2H1LUNA2000-2.0MWH-1H1直流侧额定电压1,250 V直流侧最大电压1,500 V储能系统电池标称能量2,032 kWh储能系统支持充放电倍率≤ 0.25 C≤ 0.5 C≤ 1 C储能系统额定功率508 kW1,016 kW2,032 kW储能系统尺寸（宽x 高x 深）6,058 x 2,896 x 2,438 mm储能系统重量≤ 30 t运行温度范围-30°C~ 55°C储存温度范围-40°C~ 60°C运行湿度范围0 ~ 100%（无凝露）最高工作海拔4,000 m电池温控方式工业级空调空调配置 2 台 4 台 6 台储能系统火灾抑制系统全氟己酮+ 水喷淋储能系统通讯接口Ethernet / SFP储能系统通讯协议Modbus TCP / IEC 104储能系统防护等级IP55储能系统防腐等级C5-Medium黑启动可选满足的标准GB/T 36276-2018, GB/T 34131, UN 3536, UL9540A, IEC 62443-4-1, IEC 62443-4-2等更高放电更优投资极简运维安全可靠储能系统参数型号LUNA2000-1.0MWH-1H1直流侧额定电压1,250 V直流侧最大电压1,500 V储能系统电池标称能量1,016 kWh储能系统支持充放电倍率≤ 1 C储能系统额定功率1,016 kW储能系统尺寸（宽x 高x 深）6,058 x 2,896 x 2,438 mm储能系统重量≤ 20 t运行温度范围-30°C~ 55°C储存温度范围-40°C~ 60°C运行湿度范围0 ~ 100%（无凝露）最高工作海拔4,000 m电池温控方式工业级空调空调配置 3 台储能系统火灾抑制系统全氟己酮+ 水喷淋储能系统通讯接口Ethernet / SFP储能系统通讯协议Modbus TCP / IEC 104储能系统防护等级IP55储能系统防腐等级C5-Medium黑启动可选满足的标准GB/T 36276-2018, GB/T 34131, UN 3536, UL9540A, IEC 62443-4-1, IEC 62443-4-2等智能组串式储能系统电池包& 智能电池簇控制器电池包常规参数电芯材料磷酸铁锂(LFP)组合方式18S 1P额定电压57.6 V标称容量280 Ah / 16.13 kWh 支持充放电倍率≤ 1 C重量≤ 140 kg 尺寸（宽x 高x 深）442 x 307 x 660 mm智能电池簇控制器效率最大效率99.0%电池侧额定工作电压1,209.6 V工作电压范围40 V ~ 1,400 V 额定功率电压范围1,075 V ~ 1,320 V 最低启动电压350 V母线侧最大直流电压1,500 V额定工作电压1,250 V额定工作电流275.2 A额定功率344,000 W常规参数尺寸（宽x 高x 深）600 x 270 x 820 mm 重量≤ 90 kg冷却方式智能风冷防护等级IP66LUNA2000-200KTL-H1智能储能控制器效率曲线90%91%92%93%94%95%96%97%98%99%100%0%10%20%30%40%50%60%70%80%90%100%1180V 1200V 1300V负载率转换效率最大效率99%模块化设计IP66防护等级LUNA2000-200KTL-H1电路框图~=内置交直流防雷支持以太网通信智能并网算法LUNA2000-200KTL-H1技术参数效率最大效率99.0%直流侧额定直流电压1,180 V最大直流电压1,500 V工作电压范围1,180 V ~ 1,500 V最大直流电流207.6 A最大接入路数1交流侧-并网模式额定交流功率200,000 W @40°C最大视在功率240,000 VA最大有功功率(cosφ=1)240,000W额定交流电压800 V交流电压频率50 Hz / 60 Hz最大交流电流173.2 A功率因数-1 ... +1最大总谐波失真THD i＜1% (额定工况)交流侧-离网模式（可选）额定交流电压800 Vac, 3W + PE交流电压频率50 Hz / 60 Hz最大交流电流173.2 A最大总谐波失真THD u＜1.5%（额定工况，线性负载）离网运行/黑启动支持不平衡负载运行支持（带隔离变压器场景）保护交流过流保护支持直流反接保护支持绝缘阻抗检测支持残余电流检测支持直流浪涌保护1Type II交流浪涌保护1Type II通信显示LED 指示灯，WLAN + APPUSB支持以太网支持常规参数尺寸（宽x 高x 深）875 x 820 x 365 mm重量< 99 kg工作温度-25°C~ 60°C冷却方式智能风冷最高工作海拔4,000 m相对湿度0 ~ 100%（无凝露）直流端子OT/DT端子交流端子OT/DT端子防护等级IP66防腐等级C5-Medium拓扑无变压器满足的标准GB/T 34120-2017, GB/T 34133-2017, GB/T 36547-2018, GB/T 36548-2018等1：符合IEC / EN 61643-11的兼容II类保护等级DCBOX-9/5-H0直流配电柜电气参数最大输入电压1,500 V额定输入电压1,200 V智能电池簇控制器侧最大支路电流321 A智能储能控制器侧最大支路电流193 A直流断路器数量14智能电池簇控制器最大可接入数量9智能储能控制器最大可接入数量5最大汇流能力 5 x 193 A保护直流过流保护支持环境参数工作温度-30°C~ 60°C工作相对湿度0 ~ 100%（无凝露）最高工作海拔4,000 m常规参数进出线方式储能控制器支路上进线，电池簇控制器支路下进线尺寸（宽x 高x 深）2,040 x 1,415 x 975 mm重量（不含智能储能控制器）≤ 750 kg输入输出端子OT端子防护等级IP55安装方式落地智能简单可靠SmartACU2000D 智能子阵控制器含SmartPID2000模块不含SmartPID2000模块技术参数SmartACU2000D-D-00SmartACU2000D-D-01SmartACU2000D-D-03基本配置内置数据采集器SmartLogger3000B x 1SmartModule1000A 选配1以太网口 1 or 3 (配置一台SmartModule1000A) or 6 (配置一台SmartModule1000A 和五口交换机)RS485COM x 6, 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 115,200 bps可选以太网口SFP x 2, 100 / 1,000 MbpsMBUS 接口数量¹112SmartPID2000模块数量012智能绝缘监测功能-选配环境参数工作温度-40°C ~ 60°C 相对湿度4% ~ 100%（无凝露）最高工作海拔4,000 m电气参数SmartACU 交流输入电压100 V ～240 V, L / N (L)+ PEMBUS 接口交流输入电压380 V ~ 800 V, 3PhPID 模块交流输入电压380 V ~ 800 V, 3Ph + FE (功能地)交流输入频率50 Hz / 60 Hz供电电源标配12 V 直流电源；选配24 V 直流电源机械参数进出线方式下进下出操作维护方式前操作、前维护尺寸（宽x 高x 深）640 x 770 x 315 mm880 x 770 x 369 mm重量29 kg49 kg 61 kg防护等级IP65安装方式支架、抱杆、挂墙满足的标准ROHS, IEC/EN 61000-3-2, IEC / EN 61000-3-3, EN 55011, IEC 62443-4-1, IEC 62443-4-2等智能灵活简单易用稳定可靠最多同时接入24台储能和44台PCS支持一键快速开局支持开局向导调测包括参数设置及设备接入工业级应用更高可靠性技术参数SmartLogger3000BSmartLogger3000B + SmartModule1000A设备管理最大接入设备数量200最大接入智能组串式储能/智能储能控制器数量24 / 44通信交互WAN WAN x 1, 10 / 100 / 1,000 MbpsLANLAN x 1, 10 / 100 / 1,000 MbpsLAN x 3, 10 / 100 / 1,000 Mbps光纤网口SFP x 2, 100 / 1,000 Mbps MBUS 最大交流电压800 V (±10%), 1,000 mRS485COM x 3COM x 6数字/模拟输入/输出DI x 4, DO x 2, AI x 4DI x 8, DO x 2, AI x 7PT100 / PT100002电源端口12 V, 100 mA (用于连接继电器，传感器等)防雷模块有通信协议以太网Modbus-TCP, IEC 60870-5-104RS485Modbus-RTU, IEC 60870-5-103 (标准), DL / T645显示LED LED x 3LED x 5WEB 嵌入式Web USB USB 2.0 x 1APPWLAN 连接，用于近端调试环境工作温度-40℃~ 60℃储存温度-40℃~ 70℃相对湿度5% ~ 95% （无凝露）最高海拔高度4,000 m电气参数电源适配器交流：100 V ～240 V, 50 Hz / 60 Hz ，直流：12 V, 2 A直流供电电源24 V, 0.8 A功耗典型9W ，最大15 W典型10 W ，最大18 W 机械参数尺寸（宽x 高x 深）225 x 160 x 44 mm 不含挂耳及天线350 x 160 x 44 mm 不含挂耳及天线重量 2 kg3 kg防护等级IP20安装方式挂墙，导轨，桌面安装满足的标准ROHS, IEC/EN 61000-3-2, IEC / EN 61000-3-3, EN 55011, IEC 62443-4-1, IEC 62443-4-2等SmartLogger3000B + SmartModule1000ASmartLogger3000B Smartlogger3000B 数据采集器备注:1：SmartPID 模块可应用于中压并网的电站场景，且中压电网无N 线的场景2：SmartPID 模块必须和华为智能储能控制器和SmartLoggers 适配使用.SmartPID2000 解决方案组网SmartACU2000DFE变压器SmartPID2000箱变接地排功能地线SmartLoggerA /B / CSmartPID2000 模块内置在智能子阵控制器SmartACU2000D 内，可选支持连续直流和交流绝缘监测.智能通过USB 接口和嵌入式Web 读取数据安全可靠交流侧注入对地电压，支持连续直流和交流绝缘监测SmartPID2000模块智能子阵控制器智能组串式储能智能储能控制器智能组串式储能智能储能控制器FE组网架构智能光伏电站管理系统PT/CT 电网电表环网交换机（≤15 单元/单环）…智能组串式储能智能储能控制器…SmartACU2000智能子阵控制器储能单元SmartACU2000智能子阵控制器储能单元光纤环网交换机SPPC箱变…智能组串式储能智能储能控制器…箱变…AGC / AVC / EMS / SCADA远动RTU电网调度系统精细管理高效运维易用友好安全可信从电站到电芯/组串多层级、精细化管理告警分级与过滤，提供处理建议邮件推送告警信息支持快速建站电池包3D 可视IEC 62443-4-1业内领先ML3等级IEC 62443-4-2业内首获SL2认证网络架构Email智能子阵控制器气象站Smart PVMS智能组串式储能智能光伏电站管理系统智能子阵控制器智能储能控制器智能光伏控制器以太网专线MBUS 或RS485互联网Internet自主知识产权的操作系统、数据库支持10000等效设备接入管理专利DEMT智能功耗管理技术，优化能效出厂软件预装减少70%现场安装时间技术参数FusionServer2288X V5管理设备能力10,000等效设备形态2U机架服务器处理器2*Intel Xeon Silver 4208（2.1GHz/8-Core/11MB）内存2*32GB DDR4 RDIMM, ECC硬盘2*1.2 TB, SAS 2.5“ HDD, 10,000 RPM 操作系统Euler OS数据库Gauss DBRAID方式RAID 1网络2个PCIe网络插卡，每个网络插卡支持4*GE电口电源2个热插拔900W交流电源模块，支持1+1冗余供电支持100-240 Vac/ 11 ~ 5.5 A; 240 Vdc/ 5 A;风扇支持4个热拔插对旋风扇，支持N+1冗余工作温度5°C~ 40°C尺寸（宽x高x深）86.1 x 447 x 748 mm重量29 kg认证CE、UL、FCC、CCC、RoHS等1：适配PLC电力载波通信.自主知识产权的操作系统、数据库支持30000等效设备接入管理专利DEMT智能功耗管理技术，优化能效出厂软件预装减少70%现场安装时间技术参数FusionServer Pro 2288X V5管理设备能力30,000等效设备形态2U机架服务器处理器2*Intel Xeon Gold 5218（2.3GHz/16-Core/22MB）内存2*32GB DDR4 RDIMM, ECC硬盘2*1.2 TB + 8*1.8 TB, SAS 2.5” HDD, 10,000RPM 操作系统Euler OS数据库Gauss DBRAID方式RAID 1, RAID 10网络2个PCIe网络插卡，每个网络插卡支持4*GE电口电源2个热插拔900W交流电源模块，支持1+1冗余供电支持100-240 Vac/ 11 ~ 5.5 A; 240 Vdc/ 5 A;风扇支持4个热拔插对旋风扇，支持N+1冗余工作温度5°C~ 40°C尺寸（宽x高x深）86.1 x 447 x 748 mm重量30 kg认证CE、UL、FCC、CCC、RoHS等1：适配PLC电力载波通信.25MW/50MWh海南省首个大型组串式逆变器+组串式储能示范项目方案配置•25x LUNA2000-2.0MWH-2H1•125x LUNA2000-200KTL-H0115MW/146MWh调频，旋转备用方案配置•73x LUNA2000-2.0MWH-1H1•575x LUNA2000-200KTL-H0并网时间：2022.04地点：中国海南省文昌市并网时间：2022.11地点：新加坡100MW/200MWh60MW/120MWh 电网侧+ 40MW/80MWh 用户侧方案配置•100 x LUNA2000-2.0MWH-2H0•500 x LUNA2000-200KTL-H01.6MW/8MWh保障生产连续性方案配置• 4 x LUNA2000-2.0MWH-2H0•8 x LUNA2000-200KTL-H0并网时间：2022.12地点：中国湖北省公安县并网时间：2022.03地点：中国江苏省常州市400 MW PV + 1.3 GWh BESS全球最大的100%光储微网项目方案配置•1890 x SUN2000-200KTL-H2•1318 x LUNA2000-200KTL-H1•605 x LUNA2000-2.0MWH-4H1• 2 x LUNA2000-1.0MWH-1H1•30 x JUPITER-9000K-H0, 6 x STS-3000K-H1上线时间: 2022年底项目地: 日本0.7 MW PV + 1MWh BESS企业绿电& 灾备方案配置• 5 x SUN2000-125KTL-JPH0•1x LUNA2000-1.0MWH-1H1•3x LUNA2000-100KTL-NHH1上线时间: 2022年底(一期)项目地: 沙特The text and figures reflect the current technical state at the time of printing. Subject to technical changes. Errors and omissions excepted. Huawei assumes no liability for mistakes or printing errors. For more information, please visit .Version No.:01-(201902)版权所有©华为技术有限公司2023。
华为光伏逆变器常见故障及处理
xx光伏逆变器常见故障及处理1、绝缘阻抗低：使用排除法。
把逆变器输入侧的组串全部拔下，然后逐一接上，利用逆变器开机检测绝缘阻抗的功能，检测问题组串，找到问题组串后重点检查直流接头是否有水浸短接支架或者烧熔短接支架，另外还可以检查组件本身是否在边缘地方有黑斑烧毁导致组件通过边框漏电到地网。
2、母线电压低：如果出现在早/晚时段，则为正常问题，因为逆变器在尝试极限发电条件。
如果出现在正常白天，检测方法依然为排除法，检测方法与1项相同。
3、漏电流故障：这类问题根本原因就是安装质量问题，选择错误的安装地点与低质量的设备引起。
故障点有很多：低质量的直流接头，低质量的组件，组件安装高度不合格，并网设备质量低或进水漏电，一但出现类似问题，可以通过在洒粉找出**点并做好绝缘工作解决问题，如果是材料本省问题则只能更换材料。
4、直流过压保护：随着组件追求高效率工艺改进，功率等级不断更新上升，同时组件开路电压与工作电压也在上涨，设计阶段必须考虑温度系数问题，避免低温情况出现过压导致设备硬损坏。
5、逆变器开机无响应：请确保直流输入线路没有接反，一般直流接头有防呆效果，但是压线端子没有防呆效果，仔细阅读逆变器说明书确保正负极后再压接是很重要的。
逆变器内置反接短路保护，在恢复正常接线后正常启动。
6、电网故障：电网过压：前期勘察电网重载（用电量大工作时间）/轻载(用电量少休息时间)的工作就在这里体现出来，提前勘察并网点电压的健康情况，与逆变器厂商沟通电网情况做技术结合能保证项目设计在合理范围内，切勿“想当然”，特别是农村电网，逆变器对并网电压，并网波形，并网距离都是有严格要求的。
出现电网过压问题多数原因在于原电网轻载电压超过或接近安规保护值，如果并网线路过长或压接不好导致线路阻抗/感抗过大，电站是无法正常稳定运行的。
解决办法是找供电局协调电压或者正确选择并网并严抓电站建设质量。
电网欠压：该问题与电网过压的处理方法一致，但是如果出现独立的一相电压过低，除了原电网负载分配不完全之外，该相电网掉电或断路也会导致该问题，出现虚电压。
华为FusionSolar智能光伏电站解决方案技术白皮书
持平
持平
高 3%
低
平均高 5%
一般不高于 80%
25 年的系统可靠运行免维护设计
逆变器等关键部件 5 ～ 10 年需全部更换
分布式并联系统。故障次数少 30%，系统
故障对发电量的影响只有传统方案的 1/10，
串联系统，系统可用度低
质保期外的维护成本只有传统方案的 1/5
组串级监控，精度大于 0.5% 多路 MPPT，
等环境破坏；电磁辐射小，保护人体健康。智 能光伏电站实现了人与环境和谐共处，大幅增
通过数据实时采集、云存储和在线专家分析 加了光伏电站的适用范围，为光伏入户创造了
系统，电站可自动体检，给出基于收益最大化的 条件。
维护建议，如清洗建议、部件更换和维护建议等，
实现预防性维护；积累长期运营数据，综合分析 3 智能光伏电站解决方案与传统光伏电站
管理和运维手段
管理系统
云存储为基础，大数据挖掘和专家分析
系统支撑的开放平台，用户可自定义报
传统 CS 架构，封闭的管理系统
表和二次开发
无风扇，29 dB 的低环境噪声；
一般噪声大于 50 dB 以上；需土建基础；
无需土建基础；电磁辐射小
电磁辐射高
33 SOLAR ENERGY 08/2014
主动安全，减少直流线缆长度，去除直流 被动安全，直流传输距离长，有熔丝等
汇流等，主动规避直流传输带来的安全和 易损部件，在复杂光照条件和屋顶环境
防护问题
存在着火等安全隐患
电池板负极无需接地，安全规避 PID 效应 电池板负极需接地，存在安全隐患
提供面向全球、一体化、全流程的自动化
面向电站的、以监控为主的单电站
3) 25 年的系统可靠运行免维护设计。 智能控制器采用 IP65 防护等级，实现内部 和外部的环境隔离，使器件保持在稳定的运行 环境中，降低温度、风沙、盐雾等外部环境对 器件寿命的影响；系统无易损部件，无熔丝、 风扇等需定期更换器件，实现系统免维护；借 鉴华为通信基站产品全球海量发货及部署的设 计和质量管理经验，从器件到系统实现 25 年可 靠性设计及寿命仿真；加上严格的验证测试， 保证系统部件在整个生命周期内无需更换，可 靠、经济运行。 4) 光伏电站装机容量的实际利用率高。 智能光伏电站年平均故障次数比传统集中式 方案少 30%，系统故障对发电量的影响只有传统 方案的 1/10，质保期外的维护成本只有传统方案 的 1/5。传统的光伏电站本质上是一个串联系统， 直流汇流箱、直流配电柜、机房散热及辅助源供 电设备、逆变器大机等任何一个部件的故障均会 造成部分或全部光伏阵列发电损失，由于需要专 业人员维护，修复周期长、成本高。而智能光伏 电站结构简单，本质上是一个分布式的并联系统， 单台逆变器的故障不影响其他设备运行，而且由 于体积小、重量轻、现场整机备件，易安装维护， 大幅提升了系统的可用度。 5) 组串级的智能监控及多路 MPPT 跟踪技 术，确保电站“可视、可信、可管、可控”。 智能光伏电站对输入的每一路组串进行独立 的电压电流检测，检测精度是传统智能汇流箱方 案的 10 倍以上，为准确定位组串故障、提高运 维效率奠定了基础。多路 MPPT 技术，降低遮挡、 灰尘、组串失配的影响，平坦地形下发电量提升 5% 以上；在屋顶、山地电站中降低不同朝向、
华为SUN2000系列组串式光伏并网逆变器投标优势一览表
华为SUN2000系列组串式光伏并网逆变器投标优势一览表华为SUN2000系列组串式光伏并网逆变器投标优势一览表项目技术指标优势说明索引高效发电SUN2000-70KTL-C1中国效率：98.58%；SUN2000-50KTL-C1中国效率：98.49%；最大效率：99%；具备110%过载能力；➢华为SUN2000系列组串式光伏并网逆变器采用专利技术的三电平拓扑结构及先进软开关技术确保逆变器最大转换效率高达99%；➢华为SUN2000系列组串式光伏并网逆变器在CGC中国效率测试中以优异的表现获得A+级认证；➢华为SUN2000组串式光伏并网逆变器具备110%长期过载能力；➢SUN2000-50KTL/70KTL -C1型组串式详见“附件18 华为智能光伏电站解决方案优势介绍”中“1.1.1极高的转换效率”。
支持24块组件一串；输出提升到500V。
光伏并网逆变器支持24块组件一串，降低支架单瓦成本，提升直流侧发电量0.3%以上；➢华为SUN2000-50KTL/70KTL -C1组串式光伏并网逆变器将交流电压提升至500V，降低交流线损多达10%。
先进的最大功率点跟踪技术每2串组件接入1路MPPT，1MW多达90路MPPT；MPPT静态跟踪效率高达➢SUN2000系列逆变器具有多路MPPT跟踪路数有利于提升发电量。
比如SUN2000-70KTL-C1型组串式光伏并网逆变器具备6路MPPT跟踪路数,1MW多达90路MPPT，优于业界某详见“附件18 华为智能光伏电站解决方案优势介绍”中“1.1.2先进的99.9%，动态跟踪效率高达99.37%；MPPT电压跟踪范围：200V~10 00V。
80KTL逆变器1MW52路MPPT，有效降低因组件失配和局部遮挡造成的发电量损失，提升系统收益；➢SUN2000系列组串式光伏并网逆变器MPPT跟踪技术采用三步追踪法，最大程度上使得MPPT算法在动、静态追踪特性上处于最优表现，最大静、动态跟踪效率分别高达99.9%和99.37%；➢SUN2000-50KTL/70KTL -C1规格的逆变器MPPT电压跟踪范围最大功率点跟踪技术”。
