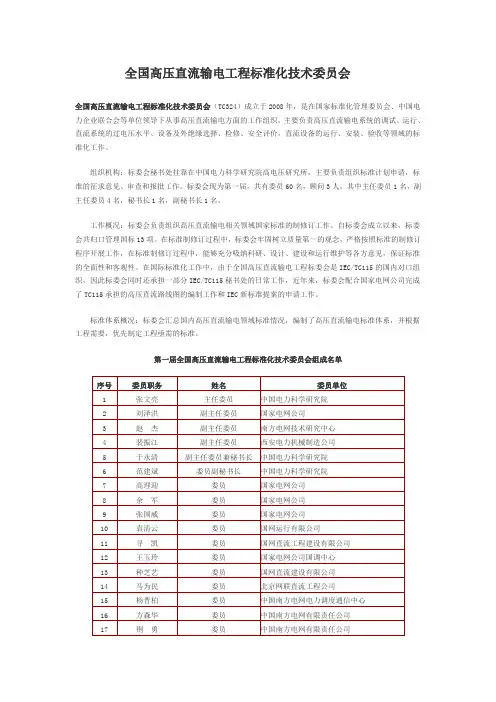

全国高压直流输电工程标准化技术委员会全国高压直流输电工程标准化技术委员会(TC324)成立于2008年,是在国家标准化管理委员会、中国电力企业联合会等单位领导下从事高压直流输电方面的工作组织,主要负责高压直流输电系统的调试、运行、直流系统的过电压水平、设备及外绝缘选择、检修、安全评价,直流设备的运行、安装、验收等领域的标准化工作。
组织机构:标委会秘书处挂靠在中国电力科学研究院高电压研究所,主要负责组织标准计划申请,标准的征求意见、审查和报批工作。
标委会现为第一届,共有委员60名,顾问3人,其中主任委员1名,副主任委员4名,秘书长1名,副秘书长1名。
工作概况:标委会负责组织高压直流输电相关领域国家标准的制修订工作。
自标委会成立以来,标委会共归口管理国标13项。
在标准制修订过程中,标委会牢固树立质量第一的观念,严格按照标准的制修订程序开展工作,在标准制修订过程中,能够充分吸纳科研、设计、建设和运行维护等各方意见,保证标准的全面性和客观性。
在国际标准化工作中,由于全国高压直流输电工程标委会是IEC/TC115的国内对口组织,因此标委会同时还承担一部分IEC/TC115秘书处的日常工作,近年来,标委会配合国家电网公司完成了TC115承担的高压直流路线图的编制工作和IEC新标准提案的申请工作。
标准体系概况:标委会汇总国内高压直流输电领域标准情况,编制了高压直流输电标准体系,并根据工程需要,优先制定工程亟需的标准。
第一届全国高压直流输电工程标准化技术委员会组成名单序号委员职务姓名委员单位1 张文亮主任委员中国电力科学研究院2 刘泽洪副主任委员国家电网公司3 赵杰副主任委员南方电网技术研究中心4 裴振江副主任委员西安电力机械制造公司5 于永清副主任委员兼秘书长中国电力科学研究院6 范建斌委员副秘书长中国电力科学研究院7 高理迎委员国家电网公司8 余军委员国家电网公司9 张国威委员国家电网公司10 袁清云委员国网运行有限公司11 寻凯委员国网直流工程建设有限公司12 王玉玲委员国家电网公司国调中心13 种芝艺委员国网直流建设有限公司14 马为民委员北京网联直流工程公司15 杨晋柏委员中国南方电网电力调度通信中心16 方森华委员中国南方电网有限责任公司17 荆勇委员中国南方电网有限责任公司18 黎小林委员中国南方电网有限责任公司19 韩伟强委员南方电网技术研究中心20 肖勇委员中国南方电网超高压输电公司21 尚涛委员中国南方电网超高压输电公司22 吴泽辉委员中国南方电网超高压输电公司广州局23 吴克芬委员中国电力工程顾问集团公司24 蔚红旗委员西安电力电子技术研究所25 宿志一委员中国电力科学研究院26 王明新委员中国电力科学研究院27 周沛洪委员国网电力科学研究院28 申卫华委员西北电力设计院29 俞正委员华东电力设计院30 胡劲松委员西南电力设计院31 曾静委员中南电力设计院32 陈辉祥委员广东省电力设计研究院33 周友斌委员湖北省电力试验研究院34 林峰委员湖南省电力公司35 刘文海委员安徽省电力公司超高压公司36 马志坚委员北京国电华北电力工程有限公司37 黄华委员华东电力试验研究院有限公司38 张万荣委员西安高压电器研究所有限责任公司39 梁曦东委员清华大学40 熊小伏委员重庆大学电气工程学院41 彭宗仁委员西安交通大学42 徐政委员浙江大学电气工程学院43 李成榕委员华北电力大学44 行鹏委员西安西电电力整流器有限责任公司45 宓传龙委员西安西电变压器有限责任公司46 李海英委员南京南瑞继保电气有限公司47 滕国利委员淄博泰光电力器材厂48 任贵清委员大连电瓷集团有限公司49 张德进委员东莞市高能实业有限公司50 欧阳旭丹委员广州市迈克林电力有限公司51 何勇委员自贡塞迪维尔钢化玻璃绝缘子有限公司52 杨红军委员襄樊国网合成绝缘子股份有限公司53 马斌委员南通市神马电力科技有限公司54 牛传裕委员上海MWB互感器有限公司55 张国仲委员开德贸易上海有限公司56 董晓辉委员国网电力科学研究院57 王景朝委员中国电力科学研究院58 党镇平委员西安电瓷研究所59 刘永东委员中国电力企业联合会60 杨国庆委员华东电网有限公司61 李立浧顾问中国南方电网公司62 陶瑜顾问北京网联直流工程技术有限公司63 曾南超顾问中国电力科学研究院。
基于PSSE和PSCADEMTDC联合仿真的交直流系统混合仿真研究

第37卷第3期电力科学与工程V ol. 37, No. 3 2021年3月Electric Power Science and Engineering Mar., 2021 doi: 10.3969/j.ISSN.1672-0792.2021.03.005基于PSS/E和PSCAD/EMTDC联合仿真的交直流系统混合仿真研究陈凌云,程改红,康义(中国电力工程顾问集团中南电力设计院有限公司,湖北武汉430071)摘要:机电—电磁联合仿真技术兼顾机电暂态仿真和电磁暂态仿真二者优点,可应用于交直流输电系统仿真研究中,基于PSS/E与PSCAD/EMTDC联合仿真技术,对南方电网进行直流系统电磁暂态建模及交流系统机电暂态建模,并进行实例仿真研究,通过不同仿真工具的仿真曲线对比分析,说明机电—电磁混合仿真技术的优越性。
研究结果表明,机电—电磁混合仿真与机电暂态仿真整体上系统响应趋势近似,在故障期间及故障恢复初期直流响应特性上还存在一定的差异性,机电—电磁联合仿真技术能更精确地体现多次换相失败及换相失败后直流系统恢复的过程,对交直流输电系统仿真研究具有较强的适用性。
关键词:PSS/E;PSCAD/EMTDC;交直流系统;混合仿真;机电暂态;电磁暂态中图分类号:TM721 文献标识码:B 文章编号:1672-0792(2021)03-0030-09Hybrid Simulation Research on AC/DC System Based on PSS/Eand PSCAD/EMTDC Co-simulationCHEN Lingyun, CHENG Gaihong, KANG Yi(Consulting Group, Central Southern China Electric Power Design Institute Co., Ltd.,Wuhan 430071, China)Abstract:Electromechanical and electromagnetic hybrid simulation technology takes into account the advantages of electromechanical transient simulation and electromagnetic transient simulation, and can be applied to AC/DC transmission system simulation research. In this paper, based on simulation platform of PSS/E and PSCAD/EMTDC, electromagnetic transient model of HVDC system and electromechanical transient model of AC system for China Southern Power Grid are established, and simulation analysis is carried out. Through the comparative analysis curves of different simulation tools are given, the advantages of electromechanical-electromagnetic hybrid simulation technology are illustrated by contrast收稿日期:2020-10-12基金项目:中国能源建设集团规划设计有限公司科技项目(GSKJ2-X05-2019)作者简介:陈凌云(1978—),女,高级工程师,研究方向为电力系统规划;程改红(1977—),女,高级工程师,研究方向为电力系统规划;康义(1970—),男,正高级工程师,研究方向为电力系统规划。
直流输电控制保护系统

监控系统的通信采用了分层次的串行总线结构,使
用国际标准总线。
10
1)ABB公司的MACH2系统
现场总线 监控设备之间的通信通过冗余的控制区域网(CAN 现场总线)和分时多路总线(TDM现场总线)实现各监 控设备间的数据交换。柜外的现场总线均采用光纤电缆
联接。
CAN现场总线 CAN总线具有短信息结构和低延迟的双向高速通信 功能,用于传送二进制信号,没有主从关系。对于比较 长的通讯通道,采用CAN/HDLC桥电路对CAN母线进行
西门子公司在控制系统设计中采用了SIMADYN D
和SIMATIC S5两种控制硬件
(1)SIMADYN D
SIMADYN D是一种快速多微处理器可编程控制系
统,可适于高速(0.5ms~10ms)控制,具有多于
300种的标准功能块,可实现各种控制功能,
14
2) SIEMENS的SIMADYN D系 统
37
2 直流输电系统基本控制配臵
(3) 最小电流限制 为防止换流阀在低电流导通期间熄
火,将最小电流限制为0.1倍的额定电
流值。
38
2 直流输电系统基本控制配臵
(4)
低压限电流
如果交流电压降低,交流滤波器和并联电
容器产生的无功也会下降。为避免交流电压崩
溃,降低换流器的无功消耗是很重要的。低压
电网的稳定性要求而对直流输电系统输送的功率值
的限制等。
主控制:根据功率指令等确定电流指令,并提供协 调的电流指令给所有的极。通过提供极控制和整体 系统控制之间的一个界面,把调度中心要求输送的 直流功率根据当前的双极各自的运行模式转化为具 体的电流指令,分发到各个极中。所以主控实际即
SVC兼直流融冰模式的试验研究

SVC兼直流融冰模式的试验研究田茂城;王飞义【摘要】本文主要针对除常规一次设备的试验外,初步介绍融冰装置的大电流试验、直流装置启停试验、空载升压试验等的试验步骤、基本试验方法,通过对现场试验结果的录波图、红外测温图及现场操作情况介绍,全过程描述现场试验内容,进而得出合理、真实的试验结论。
%Recently, the CSG begins to put into operationof DC ice-melting device in the large-scale, the line melting ice has been achieved good efforts. Before the device of DC ice-melting be put into operation, the field test must be made. Except the conventional primary equipment experimental, there are initial introduction to the current test, starting and stopping test, no loading pressure test of DC devices of procedure, and other test methods. After the whole description of waveform of the field test results, the infrared temperature maps and field operating conditions, it comes to the reasonable and real conclusion of the experiment.【期刊名称】《电气技术》【年(卷),期】2012(000)011【总页数】5页(P26-30)【关键词】直流融冰;现场试验;大电流试验【作者】田茂城;王飞义【作者单位】中国南方电网超高压输电公司贵阳局,贵阳550003;荣信电力电子股份有限公司,辽宁鞍山114051【正文语种】中文【中图分类】TM921.12008年冰冻灾害给南方电力系统造成的危害,引起人们对除冰和融冰技术的重视。
DL/T5044-2004电力工程直流系统设计技术规程

DL/T5044-2004电力工程直流系统设计技术规程目次前言1 范围2 规范性引用文件3 术语4 系统接线4.1 直流电源4.2 系统电压4.3 蓄电池组4.4 充电装置4.5 接线方式4.6 网络设计5 直流负荷5.1 直流负荷分类5.2 直流负荷统计6 保护和监控6.1 保护6.2 测量6.3 信号6.4 自动化要求7 设备选择7.1 蓄电池组7.2 充电装置7.3 电缆7.4 蓄电池试验放电装置7.5 直流断路器7.6 熔断器7.7 刀开关7.8 降压装置7.9 直流柜7.10 直流电源成套装置8 设备布置8.1 直流柜的布置8.2 阀控式密封铅酸蓄电池组的布置8.3 防酸式铅酸蓄电池组和镉镍碱性蓄电池组的布置9 专用蓄电池室对相关专业的要求9.1 专用蓄电池室对相关专业总的技术要求9.2 阀控式密封铅酸蓄电池组对相关专业的要求9.3 防酸式铅酸蓄电池组和镉镍碱性蓄电池组对相关专业的要求附录A(资料性附录)直流系统I/O表附录B(资料性附录)蓄电池选择附录C(资料性附录)充电装置及整流模块选择附录D(资料性附录)电缆截面选择附录E(资料性附录)直流断路器选择附录F(资料性附录)蓄电池回路设备及直流柜主母线选择附录G(资料性附录)蓄电池短路电流计算及其参考数值表附录H(规范性附录)本规程用词说明条文说明前言本标准是根据原国家经济贸易委员会电力司《关于下达2002年度电力行业标准制定和修订计划的通知》(国经贸电力[2002]973号文)的任务而编制的。
本次修订工作以原中华人民共和国电力工业部电技[1995]506号文发布实施的DL/T5044—1995《火力发电厂、变电所直流系统设计技术规定》为原本,同时参照中华人民共和国国家经济贸易委员会国经贸电力[2000]1048号文批准实施的DL/T 5120—2000《小型电力工程直流系统设计规程》,并根据国内外新标准、新技术、新元件和新装置的应用,增加了以下内容:——扩大了适用范围;——阀控式密封铅酸蓄电池;——高频开关电源装置;——直流断路器。
±500kV穆家换流站设计原则及自主化设计特点

±500kV穆家换流站设计原则及自主化设计特点张先伟;杨明;袁瀚笙;谢珺;王幼军;张华;毛永东【摘要】Comprised of two converter stations, 908 km HVDC OHTL and supporting communication facilities, ±500kV Hulunbeier-Liaoning HVDC transmission project is the first coal-electricity base HVDC transmission project. It is also the first project whose entire research, design, manufacture, construction and commission are performed independently in China. The components used in project are 100 percent made in China. The design principles of ±500 kV Mujia convert er station, the receiving terminal of Hulunbeier-Liaoning HVDC transmission project, are introduced. The design characteristics in Mujia converter station are summarized, and some innovating points are analyzed in detail. The summary provides helpful suggestions and reference for future HVDC and UHVDC projects.%±500 kV呼伦贝尔-辽宁直流输电工程是我国首个采用直流输电技术的煤电基地电力外送工程,同时也是我国首个完全自主研究、设计、制造、建设及调试的±500 kV直流工程.该工程由两端换流站、908 km线路及配套通信工程组成,工程设备国产化率达到100%.介绍了呼伦贝尔—辽宁直流输电工程受端±500 kV穆家换流站的主要设计原则,总结了±500 kV穆家换流站的主要设计特点,并对主要创新点进行了详细分析.通过对穆家换流站的总结,期望对高压直流换流站乃至特高压直流换流站的设计有一定的帮助和借鉴作用.【期刊名称】《中国电力》【年(卷),期】2012(045)007【总页数】3页(P13-15)【关键词】高压直流换流站;设计特点;目主化【作者】张先伟;杨明;袁瀚笙;谢珺;王幼军;张华;毛永东【作者单位】中国电力工程顾问集团中南电力设计院,湖北武汉 430071;中国电力工程顾问集团中南电力设计院,湖北武汉 430071;中国电力工程顾问集团中南电力设计院,湖北武汉 430071;中国电力工程顾问集团中南电力设计院,湖北武汉430071;中国电力工程顾问集团中南电力设计院,湖北武汉 430071;中国电力工程顾问集团中南电力设计院,湖北武汉 430071;中国电力工程顾问集团中南电力设计院,湖北武汉 430071【正文语种】中文【中图分类】TM721.12010年9月28日,连接内蒙古呼伦贝尔煤电基地和辽宁负荷中心的能源大动脉——±500 kV呼伦贝尔—辽宁(简称呼—辽)直流输电工程(含配套交流工程)正式竣工投运。
海上油气田柔性直流输电系统关键技术及应用方案

海上油气田柔性直流输电系统关键技术及应用方案李强;魏澈;洪毅;周志超;姜田贵;张丽娜【摘要】基于目前海上油气田电力现状及特点,论证了采用柔性直流输电系统通过陆地电网给海上油气田供电的必要性和可行性,并对柔性直流输电技术在海上油气田应用的关键技术进行了研究,包括系统主接线设计、换流器与海底电缆的电压等级选取以及海上平台换流站与控制保护系统的设计等.以渤海某油田具体工程项目为例,从用电负荷、主接线形式、系统容量选择以及换流器和海底电缆的选取等方面介绍了该油田采用柔性直流输电的技术方案,并与平台自发电方案进行了经济性指标对比.结果表明,采用柔性直流输电技术利用岸电为该油田供电能节省一次投资约10%以上,降本增效显著.本文研究成果对于实现我国海上油气田柔性直流输电系统国产化具有十分重要的意义.【期刊名称】《中国海上油气》【年(卷),期】2016(028)002【总页数】5页(P156-160)【关键词】海上油气田;柔性直流输电系统;主接线形式;换流器;海底电缆;电压等级选取;海上平台换流站设计;控制保护系统设计【作者】李强;魏澈;洪毅;周志超;姜田贵;张丽娜【作者单位】中海油研究总院北京 100028;中海油研究总院北京 100028;中海油研究总院北京 100028;浙江省电力设计院浙江杭州 31000;南京南瑞继保电气有限公司江苏南京 21000;中海油研究总院北京 100028【正文语种】中文【中图分类】TU852长期以来,海上石油平台一般均采用海上自发电方案,即在中心处理平台或浮式生产储油、卸油装置上设置一个或多个主电站,通过海底电缆将电站互联并向周边井口平台供电[1-2]。
随着区域油田开发规模越来越大以及增产措施等带来的电力负荷的增加,海上平台电力负荷变得十分可观。
此外,部分油田没有伴生气或者伴生气不足,主电站须采用原油发电机组,原油自耗量巨大。
而采用柔性直流输电技术利用岸电为海上油气田供电可以很好地解决上述问题。
14年发输变电考试规范

2014年注册电气工程师(发输变电)执业资格考试专业考试规范及设计手册一.规程、规范:1.《建筑设计防火规范》GB50016-2006(注:12版合订本已含)2.《小型火力发电厂设计规范》GB50049-2011(注:12版合订本不含)3.《供配电系统设计规范》GB50052-2009(注:12版合订本不含)4.《低压配电设计规范》GB50054-2011(注:12版合订本不含)5.《工程建设标准强制性条文》(电力工程部分)(注:更新不少,最好以单行本为准)6.《爆炸和火灾危险环境电力装置设计规范》GB50058-1992(注:12版合订本不含)7.《35-110kV变电所设计规范》GB50059-2011(注:12版合订本不含)8.《3-110kV高压配电装置设计规范》GB50060-2008(注:12版合订本不含)9.《电力装置的继电保护和自动装置设计规范》GB50062-2008(注:12版合订本不含)10.《标准电压》GB156-2007(注:12版合订本已含)11.《火灾自动报警系统设计规范》GB50116-1998(注:12版合订本已含,已作废但考试未作废)12.《电力工程电缆设计规范》GB50217-2007(注:12版合订本不含)13.《并联电容器装置设计规范》GB50227-2008(注:12版合订本不含)14.《火力发电厂与变电站设计防火规范》GB50229-2006(注:12版合订本不含)15.《电力设施抗震设计规范》GB50260-2013(注:12版合订本不含)16.《高压输变电设备的绝缘配合》GB311.1-2012(注:12版合订本不含)17.《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T16434-1996 (注:已作废,12版合订本不含,感觉不用看)18.《同步电机励磁系统》GB/T7409.1-2008(注:12版合订本已含)《同步电机励磁系统》GB/T7409.2-2008(注:12版合订本已含)《同步电机励磁系统》GB/T7409.3-2007(注:12版合订本已含)19.《电力变压器第一部分总则》GB1094.1-1996(注:12版合订本已含)20.《电力变压器第二部分温升》GB1094.2-1996(注:12版合订本已含)21.《油浸式电力变压器技术参数和要求》GB/T6451-2008(注:12版合订本已含)22.《电力变压器选用导则》GBT17468-2008(注:12版合订本已含)23.《高压交流架空送电线无线电干扰限值》GB15707-1995(注:12版合订本已含)24.《电信线路遭受强电线路危险影响的容许值》GB6830-1986(注:12版合订本已含)25.《电能质量供电电压允许偏差》GB/T12325-2008(注:12版合订本已含)26.《电能质量电压波动和闪变》GB12326-2008(注:12版合订本已含)27.《电能质量公用电网谐波》GB/T14549-1993(注:12版合订本已含)28.《电能质量三相电压允许不平衡度》GB/T15543-2008(注:12版合订本已含)29.《继电保护和安全自动装置技术规程》GB/T14285-2006(注:12版合订本已含)30.《大中型火力发电厂设计规范》GB50660-2011(注:12版合订本不含)31.《火力发电厂厂用电设计技术规定》DL/T5153-2002(注:12版合订本已含)32.《水力发电厂机电设计规范》DL/T5186-2004(注:12版合订本已含)33.《水力发电厂厂用电设计技术规程》DL/T5164-2002(注:12版合订本已含)34.《电力工程直流系统设计技术规程》DL/T5044-2004(注:12版合订本已含)35.《火力发电厂和变电站照明设计技术规定》DL/T5390-2007(注:12版合订本已含)36.《水力发电厂照明设计规范》DL/T5140-2001(注:12版合订本已含,已作废)37.《水利水电工程劳动安全与工业卫生设计规范》DL5061-1996(注:12版合订本已含)38.《火力发电厂劳动安全和工业卫生设计规程》DL5053-2012(注:12版合订本不含)39.《220~750kV变电站设计技术规程》DL5218-2012(注:12版合订本不含)40.《220~500kV变电所所用电设计技术规程》DL/T5155-2002(注:12版合订本已含)41.《330~750kV变电站无功补偿装置设计技术规定》DL5014-2010(注:12版合订本已含)42.《变电所总布置设计技术规程》DL/T5056-2007(注:12版合订本已含)43.《电力设备典型消防规程》DL5027-1993(注:12版合订本已含)44.《高压配电装置设计技术规程》DL/T5352-2006(注:12版合订本已含)45.《水利水电工程高压配电装置设计规范》SL311-2004(注:12版合订本不含)46.《导体和电器选择设计技术规定》DL5222-2005(注:12版合订本已含)47.《大中型水轮发电机静止整流励磁系统及装置技术条件》DL/T583-2006(注:12版合订本已含)48.《大型汽轮发电机励磁系统技术条件》DL/T843-2010(注:12版合订本已含)49.《35-110kV无人值班变电所设计规范》DL/T5103-2012(注:12版合订本不含)50.《火力发电厂、变电站二次接线设计技术规程》DL/T5136-2012(注:12版合订本不含)51.《电力装置的电测量仪表装置设计规范》 GB/T50063-2008(注:12版合订本不含)52.《220-500kV变电所计算机监控系统设计技术规程》DL/T5149-2001(注:12版合订本已含)53.《电能量计量系统设计技术规程》DL/T5202-2004(注:12版合订本已含)54.《交流电气装置的过电压保护和绝缘配合》DL/T620-1997(注:12版合订本已含)55.《交流电气装置的接地设计规范》GB/T50065-2011(注:12版合订本不含)56.《高压直流输电大地返回运行系统设计技术规定》DL/T5224-2005(注:12版合订本已含)57.《水力发电厂过电压保护和绝缘配合设计技术导则》DL/T5090-1999(注:12版合订本已含)58.《水力发电厂接地设计技术导则》DL/T5091-1999(注:12版合订本已含)59.《110~500kV架空送电线路设计技术规程》DL/T5092-1999(注:12版合订本不含,感觉有误,还要再看看GB50545)60.《220~500kV 紧凑型架空送电线路设计技术规定》DL/T5217-2005(注:12版合订本已含,已作废但考试未作废)61.《高压直流架空送电线路技术导则》DL/T436-2005(注:12版合订本已含)62.《光纤复合架空地线》DL/T832-2003(注:12版合订本已含)63.《输电线路对电信线路危险和干扰影响防护设计规程》DL5033-2006(注:12版合订本已含)64.《高压架空电线无线电干扰计算方法》DL/T691-1999(注:12版合订本已含)65.《电力系统设计技术规程》DL/T5429-2009(注:12版合订本已含)66.《电力系统调度自动化设计技术规程》DL/T5003-2005(注:12版合订本已含)67.《地区电网调度自动化设计技术规程》DL/T5002-2005(注:12版合订本已含)68.《电力系统安全自动装置设计技术规定》DL/T5147-2001(注:12版合订本已含)69.《电力系统电压和无功电力技术导则》SD325-1989(注:12版合订本已含)70.《电力系统安全稳定控制技术导则》DL/T723-2000(注:12版合订本已含)71.《电力系统安全稳定导则》DL/T755-2001(注:12版合订本已含)72.《35-220kV城市地下变电站设计规定》DL/T5216-2005(注:12版合订本已含)73.《隐极同步电机技术要求》GB/T7064-2008(注:12版合订本已含)74.《大中型水轮发电机基本技术条件》SL321-2005(注:12版合订本不含)75. 《火力发电厂厂内通信设计技术规定》DL/T5041-2012(注:12版合订本不含)76. 《风力发电场设计技术规范》DL/T5383-2007(注:12版合订本不含)77. 《风电场接入电力系统技术规定》GB/T19963-2011(注:12版合订本不含)78. 《光伏发电站设计规范》GB50797-2012(注:12版合订本不含)79. 《光伏发电站接入电力系统技术规定》GB19964-2012(注:12版合订本不含)80. 《光伏发电站无功补偿技术规范》GB/T29321-2012(注:12版合订本不含)注:以上所有规程、规范以考试年度1月1日以前实施的最新版本为准。
2023年度全国勘察设计注册电气工程师(发输变电)专业考试标准、规范、规程、技术(设计)手册目录

2023年注册电气工程师(发输变电)执业资格考试专业考试规程、规范及设计手册一、规程、规范:1、《绝缘配合第1部分:定义、原则和规则》GB 311.1-2012;2、《绝缘配合第2部分:使用导则》GB/T 311.2-2013;3、《油浸式电力变压器技术参数和要求》GB/T 6451-2015;4、《电信线路遭受强电线路危险影响的容许值》GB 6830-1986;5、《隐极同步发电机技术要求》GB/T 7064-2017;6、《同步电机励磁系统大、中型同步发电机励磁系统技术要求》GB/T7409.3-2007;7、《水轮发电机基本技术条件》GB/T 7894-2009;8、《电能质量供电电压偏差》GB/T 12325-2008;9、《电能质量电压波动和闪变》GB/T 12326-2008;10、《继电保护和安全自动装置技术规程》GB/T 14285-2006;11、《电能质量公用电网谐波》GB/T 14549-1993;12、《电能质量三相电压不平衡》GB/T 15543-2008;13、《三相交流系统短路电流计算第1部分:电流计算》GB/T 15544.1-2013;14、《高压交流架空输电线路无线电干扰限值》GB 15707-2017;15、《电力变压器选用导则》GB/T 17468-2019;16、《风电场接入电力系统技术规定第1部分:陆上风电》GB/T 19963.1-2021(替换《风电场接入电力系统技术规定》GB/T 19963-2011);17、《光伏发电站接入电力系统技术规定》GB/T 19964-2012;18、《污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分:定义、信息和一般原则》GB/T 26218.1-2010;19、《污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分:交流系统用瓷和玻璃绝缘子》GB/T 26218.2-2010;20、《污秽条件下使用的高压绝缘子的选择和尺寸确定第3部分:交流系统用复合绝缘子》GB/T 26218.3-2011;21、《电力系统安全稳定控制技术导则》GB/T 26399-2011;22、《±800kV高压直流换流站设备的绝缘配合》GB/T 28541-2012;23、《光伏发电站无功补偿技术规范》GB/T 29321-2012;24、《电力系统安全稳定导则》 GB 38755-2019;25、《电力系统技术导则》GB/T 38969-2020(新增);26、《小型火力发电厂设计规范》GB 50049-2011;27、《供配电系统设计规范》GB 50052-2009;28、《低压配电设计规范》GB 50054-2011;29、《爆炸危险环境电力装置设计规范》GB 50058-2014;30、《35kV-110kV变电站设计规范》GB 50059-2011;31、《3-110kV高压配电装置设计规范》GB 50060-2008;32、《电力装置的继电保护和自动装置设计规范》GB/T 50062-2008;33、《电力装置的电测量仪表装置设计规范》GB/T 50063-2017;34、《交流电气装置的过电压保护和绝缘配合设计规范》GB/T 50064-2014;35、《交流电气装置的接地设计规范》GB/T 50065-2011;36、《火灾自动报警系统设计规范》GB 50116-2013;37、《电力工程电缆设计标准》GB 50217-2018;38、《并联电容器装置设计规范》GB 50227-2017;39、《火力发电厂与变电站设计防火标准》GB 50229-2019;40、《电力设施抗震设计规范》GB 50260-2013;41、《110kV~750kV架空输电线路设计规范》GB 50545-2010;42、《大中型火力发电厂设计规范》GB 50660-2011;43、《电力系统安全自动装置设计规范》GB/T 50703-2011(替换《电力系统安全自动装置设计技术规定》DL/T 5147-2001);44、《±800kV直流换流站设计规范》GB/T 50789-2012;45、《光伏发电站设计规范》GB 50797-2012;46、《风力发电场设计规范》GB 51096-2015;47、《高压直流架空送电线路技术导则》DL/T 436-2021;48、《220kV~750kV电网继电保护装置运行整定规程》DL 559-2018;49、《大中型水轮发电机静止整流励磁系统技术条件》DL/T 583-2018;50、《3kV~110kV电网继电保护装置运行整定规程》DL 584-2017;51、《大型发电机变压器继电保护整定计算导则》DL 684-2012;52、《高压架空输电线路无线电干扰计算方法》DL/T 691-2019;53、《同步发电机励磁系统技术条件》DL/T 843-2021;54、《电流互感器和电压互感器选择及计算规程》DL/T 866-2015;55、《厂用电继电保护整定计算导则》DL 1502-2016;56、《电力系统电压和无功电力技术导则》DL/T 1773-2017;57、《地区电网调度自动化设计规程》DL/T 5002-2021;58、《电力系统调度自动化设计规程》DL/T 5003-2017;59、《330kV~750kV变电站无功补偿装置设计技术规定》DL/T 5014-2010;60、《电力设备典型消防规程》DL 5027-2015;61、《输电线路对电信线路危险和干扰影响防护设计规程》DL/T 5033-2006;62、《火力发电厂厂内通信设计技术规定》DL/T 5041-2012;63、《电力工程直流电源系统设计技术规程》DL/T 5044-2014;64、《火力发电厂职业安全设计规程》DL 5053-2012;65、《变电站总布置设计技术规程》DL/T 5056-2007;66、《35kV-220kV无人值班变电站设计规程》DL/T 5103-2012;67、《火力发电厂、变电站二次接线设计技术规程》DL/T 5136-2012;68、《变电站监控系统设计规程》DL/T 5149-2020;69、《火力发电厂厂用电设计技术规定》DL/T 5153-2014;70、《220kV~1000kV变电站站用电设计技术规程》DL/T 5155-2016;71、《35kV-220kV城市地下变电站设计规程》DL/T 5216-2017;72、《220kV~500kV紧凑型架空输电线路设计技术规程》DL/T 5217-2013;73、《220kV~750kV变电站设计技术规程》DL/T 5218-2012;74、《城市电力电缆线路设计技术规定》DL/T 5221-2016(新增);75、《导体和电器选择设计技术规程》DL/T 5222-2021(替换《导体和电器选择设计技术规定》DL/T 5222-2005);76、《高压直流输电大地返回系统设计技术规程》DL/T 5224-2014;77、《发电厂电力网络计算机监控系统设计技术规程》DL/T 5226-2013;78、《35kV~220kV变电站无功补偿装置设计技术规定》DL/T 5242-2010;79、《高压配电装置设计规范》DL/T 5352-2018;80、《发电厂和变电站照明设计技术规定》DL/T 5390-2014;81、《电力系统设计技术规程》DL/T 5429-2009;82、《换流站站用电设计技术规定》DL/T 5460-2012;83、《架空输电线路荷载规范》DL/T 5551-2018(新增);84、《架空输电线路电气设计规程》DL/T 5582-2020(新增);85、《抽水蓄能电站设计规范》NB/T 10072-2018(新增);86、《光伏发电工程电气设计规范》NB/T 10128-2019;87、《水力发电厂机电设计规范》NB/T 10878-2021(替换《水力发电厂机电设计规范》DL/T 5186-2004);88、《风电场工程电气设计规范》NB/T 31026-2012;89、《风电场工程110kV~220kV海上升压变电站设计规范》NB/T 31115-2017;90、《海上风电场交流海底电缆选型敷设技术导则》NB/T 31117-2017;91、《水力发电厂照明设计规范》NB/T 35008-2013;92、《水力发电厂厂用电设计规程》NB/T 35044-2014;93、《水力发电厂接地设计技术导则》NB/T 35050-2015(新增);94、《水电工程劳动安全与工业卫生设计规范》NB 35074-2015。
山西晋北~江苏南京±800千伏特高压直流输电工程变动环境影响报告书

6.1 环境保护措施分析.........................................................................................................74
6.2 环保措施的经济、技术可行性分析.............................................................................74
变动环境影响报告书 第 01 页
目录
1 前言 ..........................................................................................................................................1
7.1 环境管理.........................................................................................................................77 7.2 环境监理.........................................................................................................................78 7.3 环境监测与调查.............................................................................................................81 8 公众参与 ................................................................................................................................82
国家电力公司西北公司西北电网调度通信大楼工程建筑施工图说明

国家电力公司西北公司西北电网调度通信大楼工程施工图修改设计说明国家电力公司西北勘测设计研究院二OO一年八月国家电力公司西北公司西北电网调度通信大楼工程施工图修改设计说明核定:邵岗审查:赵忠会校核:董新编写:董新闫小丽赵忠会丁季芳王永信国家电力公司西北勘测设计研究院二OO一年八月目录1. 前言 (1)2. 工程概况及确定修改时的施工进度 (1)2.1 原设计及施工概况 (1)2.2 修改设计的原因和概况 (2)3. 修改设计的主要依据 (4)4. 各专业主要修改内容 (5)4.1 建筑专业 (5)4.2 结构专业 (6)4.3 给排水专业 (6)4.4 暖通空调专业 (7)4.5 电气专业 (8)5. 修改后的图纸编目 (9)6. 附件 (10)6.1 修改后的各专业施工图纸目录 ................................... 11~376.2 修改的依据文件 ........................................................... 38~491.前言西北电网调度通信楼工程在主体土建施工过程中,由于建设单位的原因使本工程使用功能的划分和工艺设计要求发生重大变化,从而造成原设计各专业施工图必须进行重大返工。
为了不影响正在进行的主楼土建施工的进度,设计单位根据新的工艺布置及时地提供了影响土建施工的结构专业修改图纸和有关专业的土建预留孔洞、预埋件的修改图纸或修改通知,建筑、暖通、空调、动力、给排水、消防、电气、综合布线等各专业,则集中统一出修改图纸。
为了施工单位和监理全面了解设计修改意图和正确使用原设计图纸和修改后的设计图纸,特编制本修改说明。
2.工程概况及确定修改时的施工进度2.1 原设计及施工概况国家电力公司西北公司西北电网调度通信楼(以下简称西北电调楼)建于西安环城东路21号。
总建筑面积35769.4m2。
其中主楼地上十九层,地下一层。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
许玉香 西北电力设计院 2010年3月3日 西宁
1
� 一、前言 � 二、国内外直流控制保护技术的介绍 � 三、高压直流控制系统 � 四、高压直流保护系统 � 五、高压直流远动系统 � 六、换流站运行人员控制和监视(SCADA)
系统
2
一、前言
� 换流站二次系统包括直流控制、直流保 护、交流场控制保护、SCADA系统 等,
20
(二).国内直流控制保护技术的研究情况
� 为了能在较短的时间内设计和制造出具有国际先进水平 的直流控制保护系统,国家采取了积极的技术引进策略。
� 2001年南京南瑞继保电气公司从ABB公司引进 MACH2直流控制和保护系统的制造技术,
� 1999年许继电气开始从SIEMENS公司引进SIMADYN D直流控制和保护系统的制造技术,
6
二、国内外直流控制保护技术的介绍
� (一)国外直流控制保护系统
�
国外先进的直流控制保护
系统典型的有ABB的MACH2 和
SIEMENS的SIMADYN D这两种系
统 。下面对这两种系统作简单介绍:
� 1)ABB公司的MACH2系统
7
1)ABB公司的MACH2系统
8
1)ABB公司的MACH2系统
� 主控制:根据功率指令等确定电流指令,并提供协 调的电流指令给所有的极。通过提供极控制和整体 系统控制之间的一个界面,把调度中心要求输送的 直流功率根据当前的双极各自的运行模式转化为具 体的电流指令,分发到各个极中。所以主控实际即 为双极层的控制。
28
(2)控制系统分层结构的设计
� 极控制:协调一个极内换流桥的控制。从电流整定 值到触发角整定值的转换,分接头控制,以及部分 与触发角等密切相关的保护功能的实现,都是在极 控制这一层完成。这一层是直流输电控制系统的核 心部分。
� 这种整流器和逆变器控制特性的组合,就是电流 裕度控制特性。
34
2 直流输电系统基本控制配置 � 直流输电的控制除了包括实现各种运行
方式的基本控制模式外,还包括各种基 本的控制器和限制器等。 � 正常情况下,整流侧控制直流电流,逆 变侧控制直流电压 :
35
2 直流输电系统基本控制配置
� (1) 电流控制器 � 整流侧和逆变侧配置完全一致的闭环
� 全站控制系统分为极1控制、极2控制、DC站控、交流 站控四部分。
� 高压直流保护按极三重化配置,通过SU200作为极控系 统的一个就地单元与主机交换信息,高压直流保护柜的 动作出口采用三取二出口方式.
�
18
� 这两种系统都具有先进的体系结构,图 形化的软件开发环境,系统集成化和标 准化程度高的特点,在工程中都有成功 运行经验。
� 两公司利用自身的技术和人才优势,分别学习ABB、 SIEMENS公司的直流控制和保护技术,截止2009年 底,两公司已为我国多条直流输电工程提供了控制保护 系统,并做了一些改进工作 。
21
一、前言 二、国内外直流控制保护技术的介绍 三、高压直流控制系统 四、高压直流保护系统 五、高压直流远动系统 六、换流站运行人员控制和监视(SCADA) 系统
4
一、前言
� 多端直流输电系统由于控制器协调困难 等原因极少使用,故关于多端直流输电 系统的控制调节在此不加以叙述。下面 我们针对两端直流输电系统的控制保护 系统进行讲述 :
5
一、前言 二、国内外直流控制保护技术的介绍 三、高压直流控制系统 四、高压直流保护系统 五、高压直流远动系统 六、换流站运行人员控制和监视 (SCADA)系统
范围内。直流电压参考值由VARC 功能进行计算。 � 整流侧和逆变侧都有电压控制器。
37
2 直流输电系统基本控制配置
� (3) 最小电流限制 � 为防止换流阀在低电流导通期间熄
火,将最小电流限制为0.1倍的额定电 流值。
38
2 直流输电系统基本控制配置
� (4) 低压限电流 � 如果交流电压降低,交流滤波器和并联电
通信功能,用于传送二进制信号,没有主从关系。 对于比较长的通讯通道,采用CAN/HDLC桥电路 对CAN母线进行延伸,从而实现整个换流站内设备
11
的通信。
1)ABB公司的MACH2系统
� TDM现场总线 � TDM总线是一种单向传送、大容量、低迟延的高
速总线,用于模拟量信号的高速传送。 � 冗余的控制保护柜的TDM现场总线是完全独立分
24
(1)控制系统多重化设计 � 直流控制系统双重化或多重化的范围
从测量二次线圈开始包括完整的测量回 路,信号输入、输出回路,通信回路, 主机,和所有相关的直流控制装置。 � 双极、极和换流单元层次及阀冷却系统 都按双重化的原则配置控制装置。
25
(二)控制系统的配置要求
� (2)控制系统分层结构的设计 � 所谓直流输电控制系统分层结构,是
� 对于那些不能分设到极或换流单元控制层的与 双极功能有关的装置,放在双极功能组中,但 进行双重化及耐故障设计。
30
(三)直流输电系统基本控制特性及其配置
1 直流系统基本控制特性
�
直流系统基本控制特性示意图
� (a)电流裕度控制特性
(b)直流系统实用控制特性
31
1 直流系统基本控制特性
� 电流裕度控制: � 为了避免两端电流调节器同时工作引起调节的不稳
定,逆变侧调节器的定值比整流侧一般小0.1pu( 标幺值),这就是电流裕度。 � 根据电流裕度控制原则,此电流裕度无论在稳态运 行还是暂态情况下都必须保持,一旦失去电流裕度 ,直流系统就会崩溃。
32
1 直流系统基本控制特性
� 若电流裕度取得太大,当发生控制方式转换时,传 输功率就会减少太多;
� 若电流裕度取得太小,则可能因为运行中直流电流 的微小波动导致两端电流调节器都参与控制,造成 运行不稳定。
容器产生的无功也会下降。为避免交流电压崩 溃,降低换流器的无功消耗是很重要的。低压 限电流控制的一个主要目标就是快速降低直流 电流以降低无功消耗。 � 低压限电流控制的另一个特点是在电压恢 复过程中,利用电流指令增加进行恢复以降低 换相失败的可能性。
� 换流桥控制:确定一个换流桥内各阀的触发时刻, 即由极控制得到的触发角获得对应各阀的触发脉 冲,分发到各个阀上,同时也对触发脉冲的返回信 号进行一定的处理。该层在控制系统中具有最快的 响应。
29
(2)控制系统分层结构的设计
� 物理上,控制功能尽可能按不同等级配置到 较低的控制层次。
� 与双极功能有关的装置尽可能的分设到极和换 流单元控制层,使得与双极功能有关的装置减 至最少;
将直流输电换流站和直流输电线路的全 部控制功能按等级分为若干层次而形成 的控制系统结构。 � 以典型的双极直流输电系统为例,其控 制系统一般分为四层:整体控制、主控 制、极控制和换流桥控制。
26
(2)控制系统分层结构的设计
27
(2)控制系统分层结构的设计
� 整体控制:是指考虑直流输电系统在整个电力系统 中的位置和影响,涉及到的一些控制策略,如根据 电网的稳定性要求而对直流输电系统输送的功率值 的限制等。
22
(一)高压直流控制系统实现的基本功能
� 高压直流控制系统要完成以下基本控制功能: � (1)直流输电系统的起停控制; � (2) 直流输送功率的大小和方向的控制 ; � (3)抑制换流器不正常运行及所连交流系统的干
扰; � (4)发生故障时,保护换流站设备; � (5)对换流站、直流线路的各种运行参数,如电压
� 14
2) SIEMENADYN D 系统
� 其图形编辑功能可使运行人员在完全没 有编程知识的情况下很容易地掌握使 用,灵活地修改控制框图.
16
2) SIEMENS的SIMADYN D系 统
� (2)SIMATIC S5 � SIMATIC S5 硬软件均属标准化设计,
13
(一)国外直流控制保护系统
� 2) SIEMENS的SIMADYN D系统 � 西门子公司在控制系统设计中采用了SIMADYN
D和SIMATIC S5两种控制硬件 � (1)SIMADYN D � SIMADYN D是一种快速多微处理器可编程控制
系统,可适于高速(0.5ms~10ms)控制,具 有多于300种的标准功能块,可实现各种控制功 能,
及电流等以及控制系统本身的信息进行监视。
23
(二)控制系统的配置要求
� (1)控制系统多重化设计
�
为了达到直流工程所要求的可用率及可
靠性指标,直流输电系统全都采用多重化设
计,通常采用双通道设计,其中一个通道工作
时,另一通道处于热备用状态。
� 当工作中的通道发生故障时,切换逻辑将其退 出工作,处于热备用状态的通道则自动切换至 工作状态,这种自动切换不应对直流输送功率 产生明显的扰动。
� 监控系统的通信采用了分层次的串行总线结构,使
用国际标准总线。
10
1)ABB公司的MACH2系统
� 现场总线
� 监控设备之间的通信通过冗余的控制区域网 (CAN现场总线)和分时多路总线(TDM现场总线) 实现各监控设备间的数据交换。柜外的现场总线均 采用光纤电缆联接。
� CAN现场总线 � CAN总线具有短信息结构和低延迟的双向高速
电流控制器,电流控制器为闭环控制。 � 正常工况下,整流侧控制直流电流,逆
变侧控制直流电压,这是通过在逆变侧 的电流指令中减去一个电流裕度来实现 的。
�
36
2 直流输电系统基本控制配置
� (2) 电压控制器 � 电压控制器功能包括: � (a) 空载加压试验控制; � (b) 过电压限制器(仅整流侧); � (C) 直流电压控制器; � 逆变侧的直流电压控制器将直流电压控制在允许
9
1)ABB公司的MACH2系统
