地下金属探测器的结构原理图

地下金属探测器的结构原理图地下金属探测器利用电磁感应的原理，利用有交流电通过的线圈，产生迅速变化的磁场。

这个磁场可以在金属物体内部能感生涡电流。

涡电流又会产生磁场，倒过来影响原来的磁场，引发探测器发出鸣声。

金属探测器的精确性和可靠性取决于电磁发射器频率的稳定性，一般使用从80 to 800 kHz的工作频率。

工作频率越低，对铁的检测性能越好；工作频率越高，对高碳钢的检测性能越好。

检测器的灵敏度随着检测范围的增大而降低，感应信号大小取决于金属粒子尺寸和导电性能。

伴随着科技考古的兴起和发展，从20世纪50年代开始，浅层地球物理（Nearsurface Geophysics）等探测方法被引入考古勘探中，逐渐形成了地球物理勘探，简称物探。

考古物探方法类型繁多，但受探测对象的物理特性限制，最常用的有电阻率法、电磁法、探地雷达法三种方法[1]。

金属探测器（Metal Detector）作为电磁法的一个具体应用，是一种专门用来探测金属的仪器。

因为在考古发掘中，有相当多的古物都是金属制品。

比如，金银器、钱币、青铜器等代表财富和权力的贵金属文物，以及刀剑、箭镞、大炮、炮弹等冷兵器时代的金属兵器，还有锄、铲、斧、锯、凿等生产生活中必不可少的金属工具。

所以，金属探测器已逐渐成为考古学家的重要勘探工具之一。

近年来，在西方兴起了“寻宝热”，进一步加快了金属探测器，尤其是地下金属探测器在考古领域的研究、生产和推广。

金属探测器原理图：金属探测器一般由高频振荡器、振荡检测器、音频振荡器、功率放大器等部分组成，并配以电源、指示表和声响指示器。

在实际操作中，金属探测器利用的是电磁感应原理。

首先，它利用有交流电通过线圈产生迅速变化的磁场。

然后，使这个磁场的磁力线穿过金属物体并在其表面形成涡电流。

接下来，涡电流又会产生二次磁场，反过来影响原来的磁场，产生仪器能够接收和识别的信号。

最后，信号经过处理和放大，使指示表的指针偏转并同时驱动声响指示器发出声响信号[4]。

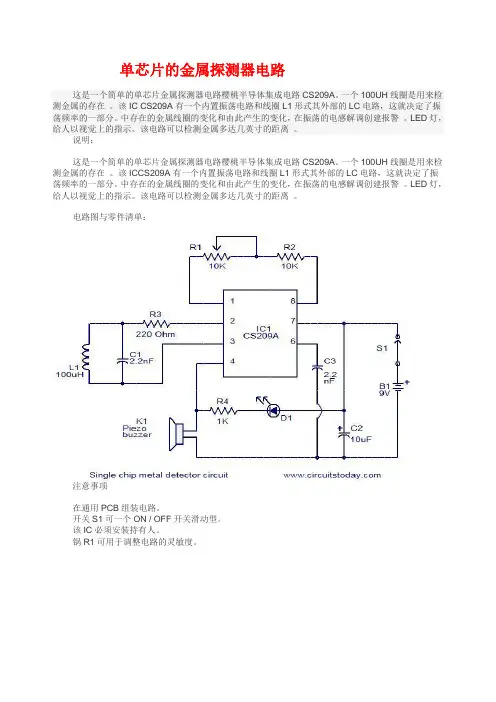

单芯片的金属探测器电路

单芯片的金属探测器电路
这是一个简单的单芯片金属探测器电路樱桃半导体集成电路CS209A。

一个100UH线圈是用来检测金属的存在。

该IC CS209A有一个内置振荡电路和线圈L1形式其外部的LC电路，这就决定了振荡频率的一部分。

中存在的金属线圈的变化和由此产生的变化，在振荡的电感解调创建报警。

LED灯，给人以视觉上的指示。

该电路可以检测金属多达几英寸的距离。

说明：
这是一个简单的单芯片金属探测器电路樱桃半导体集成电路CS209A。

一个100UH线圈是用来检测金属的存在。

该ICCS209A有一个内置振荡电路和线圈L1形式其外部的LC电路，这就决定了振荡频率的一部分。

中存在的金属线圈的变化和由此产生的变化，在振荡的电感解调创建报警。

LED灯，给人以视觉上的指示。

该电路可以检测金属多达几英寸的距离。

电路图与零件清单：
注意事项
在通用PCB组装电路。

开关S1可一个ON / OFF开关滑动型。

该IC必须安装持有人。

锅R1可用于调整电路的灵敏度。

金属探测器

11/11/2013
技术特性

－内置蜂鸣器－灵敏度可调节－可供选择的收听报警用耳机－电源和报警指示灯－电池电压不足指示灯－电池可连续使用寿命：－镍－氢电池：50小时－碱性电池：150小时－操作温度：-15 - +70°C －相关湿度：0 - 95% －外壳为黑色防震设计ABS －重量：0.365kg (含电池)
11/11/2013
但即使找到了金属古器物的位置，也仅仅是成功了一半。有时候，金属古器物只剩下一半原来的样子。90 年代中期，在对曼茅斯战役 (Battle of Monmouth) 的分析过程中，美国考古学家们发现了许多表面斑驳的火枪弹头被压得像口香糖一样薄。为了测定原来的尺寸，一位名叫丹 . 斯维理奇 (Dan Sivilich) 、工程师出身的考古学家发明了一个公式，这个公式将物理学和化学结合在一起，用来计算任何非球状火枪弹头的原始直径。它（理所应当地）被称为 “ 斯维理奇公式 ” (Sivilich Formula)，如今在世界各处的战地考古中每天都会用到。
很遗憾~我们没找到他发明的金属探测器照片！
金属探测器原理
金属探测器分类
金属探测器原理
金属探测器利用电磁感应的原理，利用有交流电通过的线圈，产生迅速变化的磁场。这个磁场能在金属物体内部能感生涡电流。涡电流又会产生磁场，倒过来影响原来的磁场，引发探测器发出鸣声。工作频率越低，对铁的检测性能越好；工作频率越高，对高碳钢的检测性能越好。
11/11/2013
金属探测器被越来越多地
用来协助表面穿透雷达 (SPR, Surface Penetrating Radar) 及其它探地雷达系统工作。最初由英国 ( Britain ) 开发出来、用于探测塑料地雷的 SPR 系统能够定位地表 30 米以下的异常物体。该系统还能提供一系列线索来帮助使用者识别尚未未挖出来的证物。

金属探测器图纸最终版

本电路采用电容三点式的临界振荡的方法。

首先由L1、C1、C2、C3、R1、R5、R6、R7、Q1构成电容三点式振荡电路，调节R6电位器改变反馈信号，使电容三点式振荡电路工作在临界状态，振荡信号通过C5送到由Q2、R2、R3、C4构成的放大电路进行信号放大，放大后的信号经C4送到D1、D2进行整流C6滤波后输出直流电压信号去驱动Q3三极管，Q3导通，发光二极管D3发亮。

当L1电感探头接近金属物体时，L1电感探头上产生的电磁场将在金属物体上感应出涡流损耗效应，金属物体越接近L1，L1电感量变化就越大，使本来就工作在临界点的振荡电路由于LI的电感量变化而迫使振荡电路停振，C5无信号通过Q3的基极无正电压信号Q3截止，发光二极管D3熄灭。

元件选用：
L1选用工子形电感支架，R6采用精密电位器，C1-C5采用涤纶电容效果较好。

特别提醒：该电路布板时必须严格按照原理图的元件位置放置元件，同时电路尽可能紧凑。

否则电路无法起振。

此处电容三点式振荡器的元件方向和位置必须严格按照原理图，电感和涤纶电容方向垂直放置，否则此振荡器无法工作。

1、布板面积：5cm*5cm
2、涤纶电容104封装：两脚间距400mil，体积较大，注意边框。

3、涤纶电容103封装：两脚间距200mil，体积较大，注意边框。

4、精密电位器R6封装：
5、9014封装：管脚排列同9013，自己绘制或直接调用以前已绘制封装。

千万不要画错，非常关键。

6、工字型电感L1封装：两脚间距150mil,外框直径300mil.
7、2.2UF封装同1UF封装间距100mil,外框200mil。

金属探测器原理

金属探测器原理金属探测器利用电磁感应的原理，利用有交流电通过的线圈，产生迅速变化的磁场。

这个磁场能在金属物体内部能感生涡电流。

涡电流又会产生磁场，倒过来影响原来的磁场，引发探测器发出鸣声。

金属探测器图解金属探测器特性和概念：金属探测器的精确性和可靠性取决于电磁发射器频率的稳定性，一般使用从80 to 800 k Hz的工作频率。

工作频率越低，对铁的检测性能越好；工作频率越高，对高碳钢的检测性能越好。

检测器的灵敏度随着检测范围的增大而降低，感应信号大小取决于金属粒子尺寸和导电性能。

由于电流的脉动和电流滤波的原因，金属探测器对检测物品的输送速度有一定的限制。

如果输送速度超过合理范围，检测器的灵敏度就会下降。

为了确保灵敏度不下降，必须选择合适的金属探测器以适应相应的被检测产品。

一般来说，检测范围尽可能控制在最小值，对于高频感应性好的产品，检测器通道大小应匹配于产品尺寸。

检测灵敏度的调整要参考检测线圈的中心来确定，中心位置的感应最低。

产品的检测值会随生产条件的变化而变化，比如温度、产品尺寸、湿度等的变化，可通过控制功能作调整补偿球状物有重复性，最小的表面积，对金属探测器而言也最难检测。

因此，球状物可作为检测灵敏度的参考样本。

对于非球状的金属，检测灵敏度很大程度上取决于金属的位置，不同的位置有不同的横断面积，检测效果也就不同。

比如，纵向通过时，铁比较灵敏；而高碳钢和非铁就不太灵敏。

横向通过时，铁不太灵敏，高碳钢和非铁则比较灵敏。

在食品工业中，系统通常使用较高的工作频率。

对于如奶酪食品，由于其内在的高频感应性能好，会成比例地增加高频信号的响应。

潮湿的脂肪或盐份物质，例如面包类、奶酪、香肠等的导电性能与金属相同，在这种情况下，为了防止系统给出错误信号，必须调整补偿信号，降低感应灵敏度。

金属探测器分类金属探测器分类1．按功能来划分：1）全金属探测器：可以检测到铁、不锈钢、铜、铝等所有金属。

检测精度和灵敏度都比较高，稳定可靠。

TM88型金属探测器工作原理分析

TM88型金属探测器工作原理分析[日期：2011-12-07] 来源：作者：广西潘云忠[字体：大中小] 工作原理TM88型金属探测器主要由探测头（亦称探头）、振荡分频电路、探测发射电路、选频放大电路、相位分割电路、相位同步选通放大电路、采样保持电路（又称记忆保持电路）、调谐限幅放大电路、音频电路、电压变换电路等组成。

它是利用电磁感应原理，即交流电通过的线圈，产生迅速变化的磁场，这个磁场能在金属物体内部感生涡电流．涡电流又会产生磁场，反过来影响原来的磁场，经探测器相关电路检测放大等处理后控制相关电路发出报警声。

TM88型金属探测器的电路原理如附图所示。

其工作原理如下：1．探头（密封在一个圆型的塑料盒内）。

它由接收线圈L5、发射线圈L3、反馈线圈LA以及谐振电容C51等组成。

其中反馈线圈LA与发射线圈L3反向串联和C51-起形成LC谐振电路，把发射电路送来的交流信号选频后向空中发射。

反馈线圈阻L4与接收线圈L5绕在同一线圈上．发射电磁信号在未检测到金属信号时，发射线圈参数与接收线圈参数处于一个平衡稳定状态。

当探头发射线圈13产生的交变磁场接触到金属物体时，其磁场发生变化，印发射线圈固有参数会随着金属物体性质（如铁质与非铁质金属）的不同或接近金属的距离不同而发生变化。

反馈线圈lA将这些变化信号感应至接收线圈L5．接收线圈L5将这些变化信号选频后送入后级选频放大电路进一步处理。

2．振荡分频电路。

它由U9(CD4060)与外围元件组成。

其中U9的(10)、(11)、(12)脚与外围晶振x等元件构成3.9M Hz主振频率，经内部分频后由(13)脚与(14)脚输出约6.99kHz和13.98kHz的方波信号至发射电路。

(6)脚输出约27kHz方波信号至电压变换电路。

(1)脚与(2)脚输出约874Hz和437Hz的方波信号至音频电路。

3．探测发射电路。

由QlO~QL14、B3,L2C45、C46、D23-D26等组成。
