华为交换机的基本配置
三、Vlan 操作
• 1、创建或删除Vlan • vlan vlan_id undo vlan vlan_id
三、Vlan 操作
• • • • • 2、创建/删除VLAN接口 创建或进入VLAN接口视图 interface vlan-interface vlan_id 删除VLAN接口 undo interface vlan-interface vlan_id
四、访问管理配置
• 3、 创建本地用户、设置本地用户口令
• Local-user username level 0~3 password cipher/simple text • 例如：
• [LY_LC_8016]local-user CMNet level 3 password cipher CMNetisgood! • [创建一个user privilege为3、用户名为CMNet，加密显 示密码 CMNetisgood!] • User privilege 0 为最低级别 3为最高级别
例如：在Eth 5/0/8 以太口上过滤冲击波震荡波病毒常用 的445端口 rule-map intervlan fbd1 tcp any any eq 445 Eacl fbd fbd1 deny Access-group eacl fbd port Ethernet 5/0/8
六、路由配置
• 1、缺省路由 • ip route-static • 例如： • Ip route-static 0.0.0.0 0.0.0.0 10.10.10.1
五、QOS命令
• 显示镜像 • Display mirror
• 例如：
• [CT_S3552]display mirror • Monitor-port: • Ethernet0/48 both • Mirroring-port: • Ethernet0/1 both
华为三层交换机配置教程
华为三层交换机配置教程华为三层交换机是一种高性能的网络设备，用于构建大型企业网络。
配置这种交换机需要一定的技术知识和经验。
下面是一个简单的华为三层交换机配置教程，帮助您快速入门。
第一步：连接交换机首先，将交换机与电源连接，并使用网线将交换机与计算机连接。
确保连接正常后，打开计算机的网卡设置界面，将IP地址设置为和交换机同一网段的地址。
第二步：登录交换机打开计算机上的终端软件，比如SecureCRT等，通过网线连接的方式登录交换机。
在终端软件中输入交换机的IP地址，选择正确的端口，并设置登录协议为SSH。
第三步：配置基本信息成功登录交换机后，需要进行一些基本配置。
首先，设置交换机的主机名，可以使用命令“sysname [主机名]”来进行设置。
然后，设置管理接口的IP地址和子网掩码，可以使用命令“interface Vlanif1”和“ip address [IP地址] [子网掩码]”来进行配置。
第四步：配置VLAN配置VLAN是三层交换机的重要功能。
通过VLAN，可以将网络划分为几个独立的虚拟局域网。
首先，创建VLAN，使用命令“vlan [VLAN编号]”创建一个新的VLAN。
然后，将端口加入到VLAN中，使用命令“port-group [端口组号]”将端口加入到指定的VLAN中。
第五步：配置路由三层交换机可以进行路由功能的配置，实现不同子网之间的通信。
首先，创建一个静态路由表，使用命令“ip route-static [目的网络] [子网掩码] [下一跳地址]”将目的网络、子网掩码和下一跳地址添加到路由表中。
然后，启用路由功能，使用命令“ip routing”来开启路由功能。
第六步：配置接口配置接口是三层交换机的另一个重要功能。
通过配置接口，可以对接口进行管理和控制。
使用命令“interface [接口名称]”进入指定接口的配置模式。
然后，可以配置接口的IP地址、子网掩码、MTU等属性，使用命令“ip address [IP地址] [子网掩码]”、“mtu [MTU值]”来进行配置。

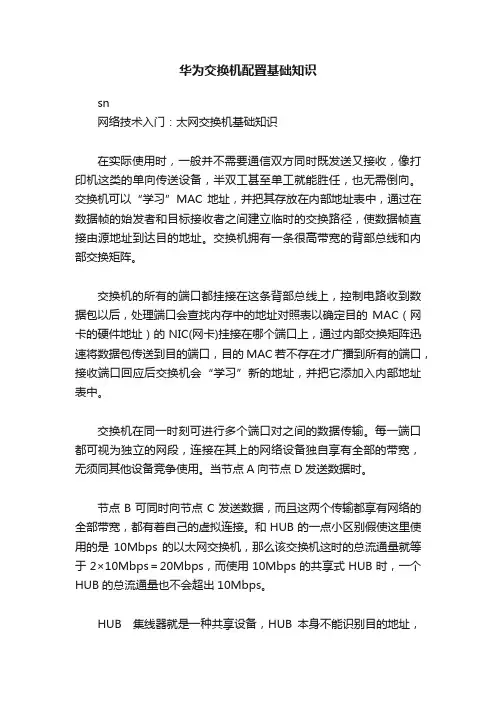

华为交换机配置基础知识
华为交换机配置基础知识sn网络技术入门：太网交换机基础知识在实际使用时，一般并不需要通信双方同时既发送又接收，像打印机这类的单向传送设备，半双工甚至单工就能胜任，也无需倒向。
交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址。
交换机拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC(网卡)挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部地址表中。
交换机在同一时刻可进行多个端口对之间的数据传输。
每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。
当节点A向节点D发送数据时。
节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。
和HUB的一点小区别假使这里使用的是10Mbps的以太网交换机，那么该交换机这时的总流通量就等于2×10Mbps＝20Mbps，而使用10Mbps的共享式HUB时，一个HUB的总流通量也不会超出10Mbps。
HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。
也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。
这种方式就是共享网络带宽从广义上来看，交换机分为两种：广域网交换机和局域网交换机。
广域网交换机主要应用于电信领域，提供通信用的基础平台。
局域网交换机则应用于局域网络，用于连接终端设备，如PC机及网络打印机等。
《华为交换机培训》课件
《华为交换机培训》PPT 课件
欢迎来到华为交换机培训课程。本课程将带你深入了解华为交换机的概念、 特点和高级功能，以及配置、管理和故障排除方法。
华为交换机概述
• 交换机的概念与分类 • 华为交换机的优势与特点 • 华为交换机的产品线介绍
华为交换机基础知识
• 交换机的基本工作原理 • 交换机的通信方式与网络拓扑结构 • 交换机的端口类型与接口
华为交换机配置与管理
• 交换机的基本配置 • 交换机的风险评估与安全策略 • 交换机的故障排除与维修
华为交换ห้องสมุดไป่ตู้高级功能
• VLAN技术与VLAN的应用 • STP协议与STP的应用 • QoS技术与QoS的应用
华为交换机实践案例分析
• 华为交换机的应用场景介绍 • 实际案例分析与解决方案
结束语
华为S3500交换机培训1
12 H563ADGE Normal
13 H568ADGE Normal
14 H568ADGE Normal
15 H568ADGE Normal
-------------------------------------------------------------------------
－5－
华为MA5600
3 H563ADGE Normal
4 H563ADGE Normal
5 H563ADGE Normal
6 H563ADGE Normal
7 H561SCU Active_normal O2GS E4GFA
8
9 H563ADGE Normal
10 H563ADGE Normal
11 H563ADGE Normal
基本查询命令 Dis board 0/X : 显示具体槽位信息
(config)#display board 0/1
－6－
华为MA5600
基本查询命令 Dis pvc 0/1: 显示pvc连接信息
(confiBiblioteka )#display pvc 0/1
－7－
华为MA5600
基本查询命令 Dis adsl line-profile: 显示ADSL线路配置模板信息
－10－
DSLAM设备脱网的故障处理
1、使用命令 dis int e0/X 查看相关端口的信息，如 端口状态为DOWN说明为物理连接故障，可更换网 线，或重启DSLAM设备等，如下。
－11－
DSLAM设备脱网的故障处理
2、如端口状态为UP说明为物理连接正常，可使用dis mac int e0/X查看相关端口的MAC地址信息，如没有MAC地址，可尝试重 启DSLAM设备
华为交换机配置教程 从入门开始
入门篇TELNET远程管理交换机配置一组网需求：1．PC通过telnet登陆交换机并对其进行管理；2．分别应用帐号+密码方式、仅密码方式以及radius认证方式；3．只允许192.1.1.0/24网段的地址的PC TELNET访问。
二组网图：作为telnet登陆主机的PC与Switch A之间通过局域网互连（也可以直连），PC可以ping通Switch A。
三配置步骤：1H3C S3100-SI S5100系列交换机TELNET配置流程账号+密码方式登陆1．配置TELNET登陆的ip地址<SwitchA>system-view[SwitchA]vlan2[SwitchA-vlan2]port Ethernet1/0/1[SwitchA-vlan2]quit[SwitchA]management-vlan2[SwitchA]interface vlan2[SwitchA-Vlan-interface2]ip address192.168.0.1242．进入用户界面视图[SwitchA]user-interface vty043．配置本地或远端用户名+口令认证方式[SwitchA-ui-vty0-4]authentication-mode scheme4．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level35．添加TELNET管理的用户，用户类型为”telnet”，用户名为”huawei”，密码为”admin”[SwitchA]local-user huawei[SwitchA-luser-huawei]service-type telnet level3[SwitchA-luser-huawei]password simple admin仅密码方式登陆1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty043．设置认证方式为密码验证方式[SwitchA-ui-vty0-4]authentication-mode password4．设置登陆验证的password为明文密码”huawei”[SwitchA-ui-vty0-4]set authentication password simple huawei5．配置登陆用户的级别为最高级别3(缺省为级别1)[SwitchA-ui-vty0-4]user privilege level3TELNET RADIUS验证方式配置1．配置TELNET登陆的ip地址(与上面账号+密码登陆方式相同)2．进入用户界面视图[SwitchA]user-interface vty043．配置远端用户名和口令认证[SwitchA-ui-vty0-4]authentication-mode scheme4．配置RADIUS认证方案，名为”cams”[SwitchA]radius scheme cams5．配置RADIUS认证服务器地址192.168.0.31[SwitchA-radius-cams]primary authentication192.168.0.3118126．配置交换机与认证服务器的验证口令为”huawei”[SwitchA-radius-cams]key authentication huawei7．送往RADIUS的报文不带域名[SwitchA-radius-cams]user-name-format without-domain8．创建（进入）一个域，名为”huawei”[SwitchA]domain huawei9．在域”huawei”中引用名为”cams”的认证方案[SwitchA-isp-huawei]radius-scheme cams10．将域”huawei”配置为缺省域[SwitchA]domain default enable HuaweiTELNET访问控制配置1．配置访问控制规则只允许192.1.1.0/24网段登录[SwitchA]acl number2000[SwitchA-acl-basic-2000]rule deny source any[SwitchA-acl-basic-2000]rule permit source192.1.1.00.0.0.2552．配置只允许符合ACL2000的IP地址登录交换机[SwitchA]user-interface vty04[SwitchA-ui-vty0-4]acl2000inbound3．补充说明：�TELNET访问控制配置是在以上三种验证方式配置完成的基础上进行的配置；�TELNET登陆主机与交换机不是直连的情况下需要配置默认路由。
交换机参数设置与维护培训计划
交换机参数设置与维护培训计划一、培训目的通过本次培训，使参训人员掌握交换机的基本原理、配置方法和维护技巧，提高网络设备的操作能力，确保网络的正常运行。
二、培训对象- 网络技术人员- IT系统管理员- 欲从事网络领域工作的相关人员三、培训内容1. 交换机基础知识- 交换机的工作原理- 交换机的分类及功能- 交换机的硬件组成- 交换机的软件体系2. 交换机配置方法- 命令行界面（CLI）配置- 图形用户界面（GUI）配置- 网络复制配置- 配置文件备份与恢复3. 交换机高级配置- VLAN配置- 端口镜像配置- 访问控制列表（ACL）配置- 服务质量（QoS）配置- 网络冗余与故障切换配置4. 交换机维护与管理- SNMP协议配置- Syslog日志配置- 交换机性能监控- 故障排查与处理- 网络优化与调整5. 网络安全与管理- 交换机安全特性- 常见网络攻击与防护- 交换机防病毒与防火墙策略- 网络监控与入侵检测四、培训方式- 理论讲解与实践操作相结合- 案例分析与问题讨论- 实操演练与考试评估- 培训资料与技术支持五、培训时间与地点- 培训时间：为期5天，每天9:00-17:00- 培训地点：XX网络技术有限公司培训室六、培训师资- 具备多年网络工程实践经验的高级工程师- 专业培训师，具备丰富的教学经验七、培训费用- 培训费用：人民币XXX元/人- 费用包含：培训教材、实操设备、培训午餐等八、报名方式- 报名电话：020-xxxxxxx九、培训考核- 培训结束后，参加理论知识与实操技能考核- 考核合格者，颁发培训证书十、注意事项- 参训人员需自带便携式电脑，以便进行实操练习- 培训期间，请遵守培训纪律，按时参加课程希望以上培训计划能帮助您掌握交换机的参数设置与维护技巧，提升网络设备操作能力，确保网络的正常运行。
如有任何疑问，请随时与我们联系。
{content}。
交换机参数设置与维护培训计划
交换机参数设置与维护培训计划目标本培训计划旨在提供关于交换机参数设置与维护的基础知识,帮助参与者了解交换机的功能和配置，并掌握日常维护的技能。
计划内容1.交换机基础知识介绍（2小时）-交换机的定义和作用-交换机与路由器的区别-交换机的分类和工作原理2.交换机参数设置（3小时）-交换机的物理连接与设备布线-V1.AN的概念和配置-交换机端口的配置-STP（生成树协议）的配置和优化3.交换机性能优化（2小时）-交换机的性能指标和监控-QoS（服务质量）的配置和管理-交换机缓存的配置和优化4.交换机故障排除与维护（3小时）-常见交换机故障的诊断和排除方法-交换机固件升级和备份-交换机的日常维护和管理培训方法-理论讲解：通过PPT和示意图进行交换机参数设置与维护知识的讲解。
-实际操作：提供交换机设备供参与者进行实际的参数配置和维护操作。
-案例分析：通过实际案例，让参与者了解如何应对各种交换机故障和配置需求。
培训评估-课堂练习：培训过程中进行小测试，以评估参与者对所学知识的掌握程度。
-实操考核：要求参与者在实际操作中完成一系列的参数配置和故障排除任务。
-反馈调查：培训结束后，通过调查问卷收集参与者对培训效果的反馈和建议。
培训资料-PPT讲义：提供详细的交换机参数设置与维护知识讲解的PPTo-操作手册：提供参与者在实操过程中的操作指导和步骤说明。
-案例分析：提供实际案例和解决方案，供参与者进行讨论和分析。
培训时间和地点-时间：预计为期一周，每天4小时，共20小时。
-地点：培训室或实验室，提供适当的教学设备和交换机设备。
培训师资-培训师应具备以下条件：-具备交换机参数设置与维护的丰富经验和专业知识。
-能够清晰地传达知识，引导参与者进行实际操作和案例分析。
-具备良好的沟通能力和团队合作精神。
培训费用■培训费用可根据具体情况商议，包括培训师的费用、培训材料的费用等。
注意事项-培训过程中应保证参与者的安全，遵守实验室规章制度。
华为交换机具体配置手册
实验三华为交换机配置【实验题目】华为交换机配置【实验课时】2课时。
【实验目的】1．了解华为交换机的基本端口以及IOS软件。
2．掌握华为交换机的配置途径。
3．掌握华为交换机的三种访问方式。
4．掌握华为交换机初始设置。
【实验环境】华为交换机一台（型号不限）、PC机一台，操作系统要为Windows 98/NT/2000/xp,装有超级终端软件；Console 电缆1条。
【实验内容和主要步骤】一、交换机配置途径一般来说，可以用5种方式来设置交换机：1.Console口接终端或运行终端仿真软件的微机；2.AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；3.通过Ethernet上的TFTP服务器；4.通过Ethernet上的TELNET程序；5.通过Ethernet上的SNMP网管工作站。
但交换机的第一次设置必须通过第1种方式进行；这时终端的硬件设置为波特率：9600，数据位：8，停止位：1，无校验。
二、交换机的几种基本访问模式：一台新交换机开机时自动进入的状态，这时可通过对话方式对交换机进行设置。
利用设置对话过程可以避免手工输入命令的烦琐，但它还不能完全代替手工设置，一些特殊的设置还必须通过手工输入的方式完成。
进入设置对话过程后，交换机首先会显示一些提示信息，华为交换机基本配置过程 一：交换机基本配置：1.进入2403交换机，进入用户模式。
2.在命令提示符“>”下，键入“system-view”并回车。
3.键入“display courrent-config”,察看当前配置情况，注意这是缺省值。
(有可能是display courrent-config，因为版本不一)。
4.键入“display version”参看交换机上IOS版本。
5.设置2403交换机名称，使用“sysname”命令（也有可能是hostname命令）。
如：Hostname 2403A（此交换机名为2403A）。
华为交换机基本配置
1、进入系统配置页面<Huawei>system-view #进入配置页面2、华为交换机清空所有配置<Huawei>reset saved-configuration #重置保存的配置The configuration will be erased to reconfigure. Continue? [Y/N]:Y #配置将被擦除以重新配置。
持续[是/否]：是<Huawei>reboot #重启Info: The system is now comparing the configuration, please wait.Warning: All the configuration will be saved to the configuration file for the next startup:, Continue?[Y/N]:n #警告：所有配置都将保存到配置文件中，以便下次启动：，是否继续？[是/否]：N#询问是否Info: If want to reboot with saving diagnostic information, input 'N' and then execute 'reboot save diagnostic-information'.System will reboot! Continue?[Y/N]:y #警告：所有配置都将保存到配置文件中，以便下次启动：，是否继续？[是/否]：Y#询问是否注意：重启需要先选择N再选择Y3、更改交换机名字[Huawei]sysname R1 #R1就是系统名称[Huawei]save #保存配置4、设置交换机consle登录密码[Huawei]user-interface console 0 #设置华为console 0口的登录密码[Huawei-ui-console0]authentication-mode password #设置consle认证方式为密码认证[Huawei-ui-console0]set authentication password simple huawei1#设置登录密码为明文登录密码，后面huawei1为密码，用dis au查看配置的时候可以看到具体的密码[Huawei-ui-console0]set authentication password cipher huawei1#设置登录密码为密文登录密码，后面huawei1为密码，用dis au查看配置的时候看不到密码配置，显示为加密5、设置交换机telnet远程登录账号和密码<Huawei>system-view #进入系统[Huawei]telnet server enable #打开telnet服务[Huawei]user-interface vty 0 4 #进入vty 0 4 虚拟接口，因为telnet登陆无物理接口[Huawei-ui-vty0-4]authentication-mode aaa #设置虚接口即telnet认证模式为aaa [Huawei-aaa]quit #返回上一级菜单[Huawei]aaa #telnet 远程登陆设置一般通过aaa认证，首先我们进入aaa认证[Huawei-aaa]local-user admin password cipher huawei1#新增用户账号为admin，密码为华为1 [Huawei-aaa]local-user admin service-type telnet #设置admin为telnet登陆用户[Huawei-aaa]local-user admin privilege level 3 #设置admin的账号权限等级，0为最低级（访问级），只能ping等等，1为监控级，可以查看dis，2为系统级，可以进行配置，3为管理级，可以下载配置等等<Huawei>dis local-user #查看用户有哪些6、设置接口IP地址（需要确定是否是三层交换还是二层交换，需要做对应转换，进入接口查看，如果有port switch则是二层，如果是Route Port则是三层，三层可以配置IP地址，二层不能）[Huawei]interface e0/0/0 #进入接口[Huawei-Ethernet0/0/0]portswitch #三层接口转二层接口[Huawei-Ethernet0/0/0]undo portswitch #二层转三层接口7、设置VLAN和VLAN IP地址，配置好了IP地址之后可以把电脑接到这个接口，配置新IP看能否ping 通，如果中间有两台交换机，需要配置trunk，并且允许对应vlan通过[Huawei]vlan 100 #创建vlan 100[Huawei-vlan100]port Ethernet 0/0/0 #把E0/0/0口加入到vlan 100里面[Huawei-vlan100]port Ethernet 0/0/0 to e0/0/13 #把E0/0/0到13号口加入到vlan 100里面，如果出现报错Error: Trunk or Hybrid port(s) can not be added or deleted in this man，需要把端口转换成access模式，命令如下：[Huawei]interface e0/0/0[Huawei-Ethernet0/0/0]port link-type access #端口转为ACCESS模式[Huawei-vlan100]quit #退出[Huawei]interface Vlanif 100 #进入vlanif100[Huawei-Vlanif100]ip address 192.168.2.1 255.255.255.0 #配置vlanif 100的IP地址[Huawei]interface g0/0/0 #进入两台交换机的连接口，配置trunk [Huawei-Ethernet0/0/0]port link-type trunk #配置trunk，两边接口都需要配置[Huawei-Ethernet0/0/0port trunk allow-pass vlan 100 200#vlan100和vlan200是需要通过的vlan。
华为交换机培训手册
适用于城域网小区接入以及大中型企业LAN接入
支持24×FE，2×GE Slot；
1×1000Base-Sx 接口单元
1×100Base-Sx 接口单元
1×100Base-Lx 接口单元 1×100Base-Tx 接口单元
1×1000Base-Lx 接口单元
PVLAN的应用
S3526 vlan 6
vlan 5
3026 1
5 2 3
6
3026 4
vlan 1
vlan 3 vlan 2 1 vlan 1 vlan 4
vlan 2
vlan vlan 3 4
• 使用PVLAN(Primary VLAN)节省
VLAN资源
2 3 4 5
S3026
• 隔离用户
基于物理位置的接入－VLAN方式
方式
Radius Server
Core
2、MA5200 终结PPPoE 1、用户发起 PPPoE
MA5200F S2403H
3、MA5200与Radius服 务器配合完成PPPoE的 帐号、密码的验证处理， 给用户分配一个合法的 IP地址
4、用户获得IP地 址并可以访问 Internet
802.1X认证方式
网络安全
可运营/可管理的以太网系统五大功能特点
业务
设备维护管理 灵活的计费
用户访问策略控制 用户的认证（PPPOE/VLAN/WEB/802.1X）
MA5200下挂S2000系列边缘接入交换机和S3000系列快速以太网交换机，
可完成上述五大功能，构成一个可运营可管理的以太网的完整体系
Quidway® S低端以太网交换机系列
HC交换机基本配置培训总结
HC交换机基本配置培训本文是对HC交换机基本配置培训的，主要包括以下内容：1.HC交换机基本操作2.VLAN配置3.静态路由配置4.交换机基本安全设置5.与思考1. HC交换机基本操作在使用HC交换机进行配置前，需要通过串口或Telnet等方式登录到交换机的命令行界面。
常用的命令有：•show version：显示交换机的软件版本号和系统运行时间等信息。
•show interface brief：显示交换机所有接口的状态和速率等信息。
•show mac address-table：显示交换机的MAC地址表。
•show running-config：显示交换机的当前配置信息。
此外，还可以使用命令配置交换机的各种功能。
2. VLAN配置VLAN（Virtual Local Area Network）是一种将单一的物理网络划分成多个逻辑网络的技术，可以提高网络的安全性和性能。
HC交换机的VLAN配置可以通过以下命令进行：vlan 100 # 创建一个VLAN，VLAN ID为100name test # 给VLAN命名为testinterface ethernet 1/1/1 # 进入接口1/1/1操作模式switchport access vlan 100 # 把接口1/1/1划分到VLAN 100通过上述命令，就实现了将接口1/1/1划分到VLAN 100的操作。
当然，还可以通过其他命令进行更多的配置，如VLAN间的互通、VLAN隔离、VLAN ACL等。
3. 静态路由配置静态路由是一种手工配置的路由方式，通过手动添加静态路由表项，实现设备间的互通。
HC交换机静态路由配置可以通过以下命令进行：ip route-static 10.1.1.0 255.255.255.0 192.168.1.1# 添加一条静态路由，目的网络为10.1.1.0/24，下一跳为192.168.1.1通过上述命令，就实现了添加一条静态路由的操作。
华为交换机基础培训
XXXX公司华为产品培训（交换机基础培训）本次培训主要目的是细化理解华为交换机的分类以及基本名词和单位的使用。
核心交换机：S9700 S9300 S7700汇聚交换机：S7700 S6700（只有两款，24口和48口，性价比不高，不建议推） S5700 接入交换机：S5700 S3700 S2700内容2小节：单位名词FE：百兆电口，FE是Fast Ethernet的缩写，代表快速以太网，指的是百兆，速率是100Mbit/s GE：千兆电口，GE是Gigabit Ethernet的缩写，代表千兆以太网，速率是1000Mbit/s10GE：万兆电口SFP、SFP+：光模块，如交换机参数指光接口Combo：光、电复用接口（光口和电口都可以用）10/100Mbps：自适应百兆电口10/100/1000Mbps：自适应千兆电口Base-X 千兆光口例100/1000Base-XBase-T 千兆电口例10/100/100Base-TBase-TX 百兆电口例10/100Base-TXRJ45：10/100 Base TX RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度（交换机参数，为支持百兆电口）---硬件版本参数---HI--高级版本，支持MPLS、硬件BFD等特性EI--增强版本，支持丰富的三层特性，OSPF、ISIS、BGP、RIP等，包括IPv6SI—标准版本，支持RIP、RIPng、静态路由等基本三层特性，同时规格较EI版本弱LI--弱特性版本，二层交换机，仅支持二层转发，三层vlanif仅用来做telnet管理接口PWR--支持PoE功能，即给下挂设备进行供电（远程以太网）。
---上行端口参数---Z--没有上行接口；（新产品不允许此位）G--上行光口，且是GBIC接口；P--上行光口，且是SFP接口；T--上行电口，为RJ45接口；TP--上行光电Combo，上行接口为多种接口类型复合V--上行VDSL接口；W--上行可配置WAN接口；C--上行接口可选配；M--上行接口为多模光口；S--上行接口为单模光口；AC—交流供电DC—直流供电内容3小节：举例1、以下分别是百兆还是千兆交换机，是几层交换机？S5700-10P-LI-AC S2700-26TP-SI-AC S3700-28TP-SI-AC参考答案：千兆二层百兆二层百兆三层2、请用自己的理解描述一下S3700-28TP-SI-AC主机(24百兆RJ45,2千兆Combo,2千兆SFP,交流供电)参考答案：S3700百兆三层，标准版交换机，共28个接口，上行光电复用，其中24个百兆电口，2个千兆光电复用口，2个千兆光口，采用交流供电3、对以下参数进行理解“16个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口，2个复用的千兆Combo SFP；交流供电，支持PoE+”参考答案：16个百兆电口，2个千兆电口，2个千兆光电复用口，采用交流供电，支持给下挂设备供电。
华为交换机基础配置培训ppt
equal to or less than this level can be used.
Privilege note: 0-VISIT, 1-MONITOR, 2-SYSTEM, 3-MANAGE
<Quidway>system view
#进入系统视图
Enter system view, return to user view with Ctrl+Z.
• 2 、系统视图到接口视图： • [Quidway]interface GigabitEthernet 0/0/1 • [Quidway-GigabitEthernet0/0/1]quit • [Quidway]
• 3、系统视图到VLAN视图： • [Quidway]vlan 2 • [Quidway-Vlan2]quit
[Quidway] display current-configuration #显示当前配置
-
端口物理属性配置
1、设置以太网端口的全双工/半双工属性 例：将以太网端口GigabitEtherne0/0/1端口设置为自协商状态/半双工/全双工 [Quidway-GigabitEtherne0/0/1] duplex auto /half/full 2、设置端口的速率 例：将以太网端口GigabitEthernet0/0/1的端口速率设置为100Mbit/s [Quidway-GigabitEthernet0/0/1] speed 10/100/1000 3、设置端口的描述字符串 例：设置以太网端口GigabitEthernet0/0/1的描述字符串为lanswitch-interface [Quidway-GigabitEthernet0/0/1] description lanswitch-interface
华为交换机基础配置培训
VLAN的划分及配置
配置过程
[Quidway]interface GigabitEthernet 0/0/48 [Quidway-GigabitEthernet0/0/48]description to_zotye [Quidway-GigabitEthernet0/0/48]port link-type trunk #备注说明
#配置下载到TFTP服务器 #配置上传到S5303 #下次启动时加载的配置文件
登陆界面及等级切换
Please press ENTER. <Quidway> %Apr 2 05:38:46 2000 Quidway SHELL/5/LOGIN: Console login from Aux0/0 <Quidway>super #级别切换 级别切换 Now user privilege is 3 level, and just commands which level is equal to or less than this level can be used. Privilege note: 0-VISIT, 1-MONITOR, 2-SYSTEM, 3-MANAGE <Quidway>system view #进入系统视图 进入系统视图 Enter system view, return to user view with Ctrl+Z. [Quidway] display current-configuration #显示当前配置 显示当前配置
端口物理属性配置
1、设置以太网端口的全双工/半双工属性 、设置以太网端口的全双工 半双工属性 将以太网端口GigabitEtherne0/0/1端口设置为自协商状态 半双工 全双工 端口设置为自协商状态/半双工 例：将以太网端口 端口设置为自协商状态 半双工/全双工 [Quidway-GigabitEtherne0/0/1] duplex auto /half/full 2、设置端口的速率 、 将以太网端口GigabitEthernet0/0/1的端口速率设置为 的端口速率设置为100Mbit/s 例：将以太网端口 的端口速率设置为 [Quidway-GigabitEthernet0/0/1] speed 10/100/1000 3、设置端口的描述字符串 、 设置以太网端口GigabitEthernet0/0/1的描述字符串为 的描述字符串为lanswitch-interface 例：设置以太网端口 的描述字符串为 [Quidway-GigabitEthernet0/0/1] description lanswitch-interface
