如何精确提取revit模型中柱、梁、板的工程量
利用revit计算模板面积
利用revit计算模板面积
利用revit模型统计混凝土结构模板面积的方法以结构梁为例:
1、将参数b、h改为实例参数
2、添加板厚和模板面积参数,并编辑模板面积公式
3、将模板面积参数改为共享参数
(本身项目是无共享参数的,需新建一个共享参数,直接在族类型面板添加即可。
添加步骤:创建项目共享参数→新建组:模板面积→新建参数:模板面积)
4、载入项目使用
5、新建结构框架明细表,添加字段:族与类型、长度、体积、模板面积
该方法操作简单,不需要插件即能统计模板量,能满足专业工程师现场管理所需,减少专业工程师的工作量。
但因未考虑模板节点部位,所得数据不够准确。
可以用同样的方法得到柱模板的面积,墙和板的模板面积可通过材质明细表提取。
基于Revit开发创建模型数据提取插件
基于Revit开发创建模型数据提取插件
丁军晨;王晓东;彭禹立;张雯亮;夏皓伦;马靖东
【期刊名称】《科学技术创新》
【年(卷),期】2022()33
【摘要】目前Revit一系列软件被广泛应用于土建工程设计施工中,但软件的一些设计功能不够完善,需要利用Revit二次开发的能力添加插件,来扩展和增强Revit 的功能。
通过C#语言可以完成模型构件数据提取的二次开发插件,实现模型构建基本数据自动化提取,该参数提取方法简单快捷。
对基于Revit开发创建的模型构件数据提取插件的方法进行简单的阐述,并结合实际案例进行分析,验证本文所提出的插件创建方法的可行性。
【总页数】4页(P140-143)
【作者】丁军晨;王晓东;彭禹立;张雯亮;夏皓伦;马靖东
【作者单位】辽宁工程技术大学土木工程学院
【正文语种】中文
【中图分类】TU17
【相关文献】
1.基于Revit开发创建自定义插件
2.基于Revit开发创建自定义插件
3.基于数据引用的Revit模型数据轻量化插件研究
4.基于数据引用的Revit模型数据轻量化插件研究
5.基于Revit API二次开发优化暖通数据提取与统计
因版权原因,仅展示原文概要,查看原文内容请购买。
工程施工方案提取工程量(3篇)
第1篇一、引言工程施工方案提取工程量是工程前期准备工作的关键环节,通过对工程量的准确提取,可以为工程预算、材料采购、施工进度安排等提供科学依据。
本文将从以下几个方面阐述工程施工方案提取工程量的方法和注意事项。
二、工程施工方案提取工程量的方法1.熟悉设计图纸和施工规范提取工程量前,首先要熟悉设计图纸和施工规范,了解工程的结构形式、施工工艺、材料要求等。
这对于正确提取工程量具有重要意义。
2.采用合适的计算方法根据工程特点,选择合适的计算方法,如面积法、体积法、线条法等。
以下列举几种常见的计算方法:(1)面积法:适用于平面图形,如矩形、圆形、三角形等。
(2)体积法:适用于立体图形,如长方体、圆柱体、锥体等。
(3)线条法:适用于线条图形,如梁、柱、墙等。
3.精确测量尺寸在提取工程量时,要精确测量相关尺寸,确保计算结果的准确性。
测量工具应选用精度较高的仪器,如卷尺、激光测距仪等。
4.注意施工工艺要求在提取工程量时,要充分考虑施工工艺要求,如预留、预埋、加固等。
这些因素可能会对工程量产生影响。
5.汇总整理将提取的工程量进行汇总整理,形成工程量清单。
清单应包括项目名称、数量、单位、总价等信息。
三、工程施工方案提取工程量的注意事项1.严格遵循设计图纸和施工规范在提取工程量时,要严格遵循设计图纸和施工规范,确保工程量的准确性。
2.加强沟通与协调在提取工程量过程中,要加强与设计、施工、监理等相关部门的沟通与协调,确保工程量提取的全面性和准确性。
3.注意工程变更在施工过程中,可能会出现工程变更,要及时调整工程量清单,确保工程量与实际情况相符。
4.关注材料价格波动材料价格波动可能会对工程量产生影响,提取工程量时,要关注市场行情,合理预测材料价格。
四、结论工程施工方案提取工程量是施工过程中的重要环节,对于工程进度、质量和成本的控制具有重要意义。
通过以上方法,可以确保工程量提取的准确性和合理性,为工程的顺利实施提供有力保障。
Revit教程第6章 工程量统计
管线统计主要是统计各专业中各类型管线的长度,自动输出表格,为施工备料做准备。 本小节介绍三大类的管线统计:风管、管道和电缆桥架。统计管线长度时,在明细表的可 用字段中必须选择“长度”字段,并且要对“长度”字段进行总数的计算。
图6.30 新建电气多类别明细表
(2)设置明细表字段属性。继续上一步操作,在弹出的“明细表属性”对话框中,依次将“类别”、 “族与类型”、“合计”三个字段添加到“明细表字段”栏中,单击“排序/成组”选项卡准备下一步操作 ,如图6.31所示。
图6.31设置明细表字段属性
(3)设置排序方式。在“排序方式”栏中选择“类别”选项,在“否则按”栏中选择“族与类型”选项 ,去掉“逐项列举每个实例”单选框的勾选,单击“格式”选项卡准备下一步操作,如图6.32所示。
选择视图明细表明细表数量命令在弹出的新建明细表对话框中的过滤器列表栏选择机械选项在类别栏中选择机械设备选项会观察到名称栏中出现的是机电设备明细表字样单击确定按钮进入下一步操作如图622所示
第6章 工程量统计
由于运用了BIM技术,本例中机电各专业的构件、管线、桥架等都带有信息量,可以 使用Revit的“明细表”功能快速统计工程量。设计师可以从所创建的BIM模型中获取项 目应用中所需要的各类信息,通过表格的形式直观表达出来。
图6.1 新建风管明细表
(2)设置明细表字段属性。继续上一步操作,在弹出的“明细表属性”对话框中,将“类型”、“尺寸”、“ 合计”三个字段,添加到“明细表字段”栏中,单击“排序/成组”选项卡准备下一步操作,如图6.2所示。
图6.2 设置明细表字段属性
如何在钢筋算量软件里提取筏板基础内的墙柱插筋工程量
如何在钢筋算量软件里提取筏板基础内的墙柱插筋工程量
我们在现场提供材料采购计划时,虽然是筏板基础的钢筋工程量,但要想到基础混凝土浇捣前,所有暗柱,剪力墙的竖向钢筋是要插入筏板内的,那么怎么快速提取该插筋工程量呢。
1、首先打开钢筋算量软件,进入报表预览界面
2、设置报表范围,勾选柱墙的构件
3、在报表导航栏里点击钢筋明细表,
4、导出钢筋明细表
5、打开导出的明细表,删除飞插筋的钢筋
6、选中数量列,在电脑右下方就会显示留下的插筋工程量数量
具体操作步骤见以下截图。

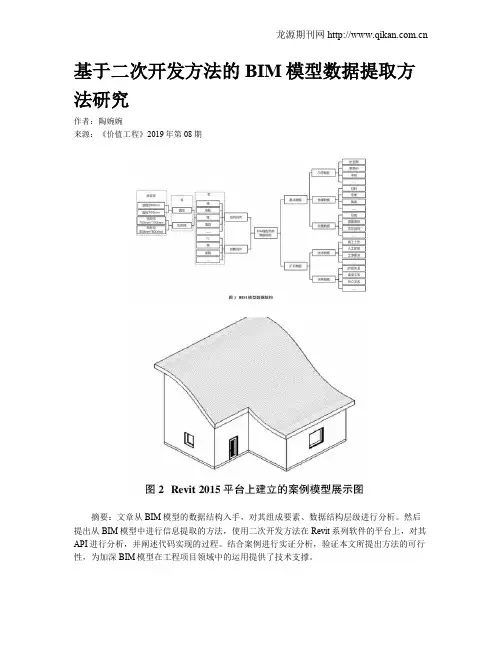

基于二次开发方法的BIM模型数据提取方法研究
基于二次开发方法的BIM模型数据提取方法研究作者:陶婉婉来源:《价值工程》2019年第08期摘要:文章从BIM模型的数据结构入手,对其组成要素、数据结构层级进行分析。
然后提出从BIM模型中进行信息提取的方法,使用二次开发方法在Revit系列软件的平台上,对其API进行分析,并阐述代码实现的过程。
结合案例进行实证分析,验证本文所提出方法的可行性,为加深BIM模型在工程项目领域中的运用提供了技术支撑。
Abstract: This paper starts with the data structure of BIM model, and analyzes its constituent elements and data structure hierarchy. Then, the method of extracting information from BIM model is proposed. The secondary development method is used to analyze the API on the platform of Revit series software, and the process of code implementation is explained. The empirical analysis is carried out in combination with the case to verify the feasibility of the proposed method and provide technical support for deepening the application of the BIM model in the field of engineering projects.关键词:BIM;数据提取;二次开发Key words: BIM;data extraction;secondary development中图分类号:TU17;TU722 ; ; ; ; ; ; ; ; ; ; ; ; ; ; 文献标识码:A ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;文章编号:1006-4311(2019)08-0159-031 ;BIM模型数据结构分析BIM的全称为Building Information Modeling,BIM模型的存在是為了给建筑工程进行可视化的三维建模,其本质还是一个绘图软件,那么在BIM模型中最基本的单位就是图元。
不套定额如何快速提取模型的工程量
不套定额如何快速提取模型的工程量
发布时间:2015-05-31来源:广联达作者:匿名点击次数1705
分享到:
在土建算量GCL2013中,很多用户都习惯不套定额,在计价中边套定额边提量,那如果算量软件中没有套定额,如何能够快速提取工程量呢。
我们都知道提取工程量时,需要根据自己的需要,对工程量进行分类提取。
例如混凝土墙需要区分地上地下,分别套取定额;砖墙则需要按照不同的厚度分别套取工程量。
据我了解大部分用户都是在GCL2013的报表中进行工程量统计。
今天为大家介绍一个更加简单快速的方法:通过“分类查看构件工程量”功能对建模工程量进行分类统计。
下面就介绍一下具体的方法。
第一步;工程汇总计算完成后,执行工程量菜单下的分类查看构件工程量功能。
第二步;设定范围中,选择需要查看的构件。
例如选择墙时,先将首层的墙选中,再点击下面的“全选同名节点”即可将整楼的墙全部选中。
第三步;通过分类条件,进行工程量区分,可以点击“设置分类及工程量”进行分类条件设置。
第四步;通过分类条件的设定,可以勾选使用标志即可按此属性分类,可以也可通过上移、下移进行先后顺序的移动。
软件默认如下图
设置后如图
第五步;点击确定之后,按照重新设定的分类条件进行分类。
之后可以通过导出excel 将工程量导出。
第六步;导出excel后如图所示。
从BIM模型中计算工程量
从BIM模型中计算工程量BIM(建筑信息模型)是一种基于数字化建筑模型的设计和管理方法,可以在设计、施工和运营阶段提供全面的信息和协作平台。
在BIM模型中,可以从中获取工程量信息,这对于工程项目的预算、进度和质量控制是非常重要的。
首先,要从BIM模型中获取工程量信息,需要在设计和建模的过程中给每个构件或元素添加相关的属性信息,这些属性信息包括构件的尺寸、数量、材料、构建方式等。
在建模软件中,可以通过给构件添加参数、关联公式或自动计算功能来实现属性信息的自动填充。
其次,要利用BIM模型计算工程量,可以应用一些工具软件或插件来实现。
例如,一些商业化的BIM软件,如Revit、Archicad、Tekla等,提供了自动计算工程量的功能。
这些软件可以针对不同的构件类型,如墙体、柱子、楼板等,自动计算其面积、体积或长度等尺寸,然后根据设定的建造规格和材料参数自动计算出相应的工程量。
另外,BIM模型中的工程量计算也可以通过一些第三方软件或插件来实现,例如Navisworks、Solibri、CostX等。
这些软件可以对BIM模型进行进一步的分析和提取,通过建立模型分析规则或模板,结合构件属性信息,实现工程量的计算和统计。
值得注意的是,BIM模型中的工程量计算并非只有一种方法,不同的软件和工具在计算原理和计算规则上可能会有差异。
因此,在使用BIM模型计算工程量时,需要根据项目需求和软件功能选择合适的工具,并进行相应的设置和调整,以确保计算结果准确、可靠。
此外,BIM模型的精度和准确性对于工程量计算也非常重要。
在建模和设计的过程中,需要确保BIM模型与实际建筑或结构的几何形状、材料和构建方式相符,并进行相应的校验和验证。
只有在模型的精度和准确性得到保证的前提下,才能有效地进行工程量计算,并适应不同的工程项目需求。
总之,BIM模型提供了从设计到施工和运营全过程的一体化信息平台,可以为工程量的计算提供强大的支持。
通过在BIM模型中添加和管理构件属性信息,并应用相应的计算工具和软件,可以实现对工程量的自动计算和统计,从而提高工作效率、减少错误,实现更加精确和可靠的工程量计算。
Revit模型中直接进行工程量计算的途径与问题研究
作者: 李学锋[1];赵启明[1];毛铭阳[1]
作者机构: [1]沈阳建筑大学
出版物刊名: 辽宁经济
页码: 34-35页
年卷期: 2020年 第8期
主题词: Revit模型;API接口;C#语言
摘要:随着BIM技术的深入应用,基于Revit软件的工程量计算开始备受关注。
由于Revit软件自带的计算规则和我国现行的GB50500-2013清单规则不同,在Revit模型中直接进行工程量计算的问题难以较好解决。
本文以各平台算量软件的清单定额库为基础,采用Revit 2016软件作为二次开发软件平台,Visual Studio 2017作为开发工具,选用C#语言进行基于".NET"的编程工作,集成多种软件开发技术实现Revit模型直接工程量的计算。
精确提取revit模型中柱、梁、板的工程量
精确提取revit模型中柱、梁、板的工程量
1、柱的工程量提取
柱构件具有复杂的几何形状,如何精确提取柱的工程量成为普通人难以自行计算的问题。
船舶工程量领域常用的做法是分段计算,即在一个长度或高度范围内有一个横截面,
以此为准,然后根据等腰梯形的形状,将柱的几何形状转换成等腰梯形,求得抛物线或其
他形状的弦长,进而确定每段的投影面积,从而精确计算柱的工程量。
在revit的模型中,为实现精确提取柱的工程量,需要针对每一个柱单元分析横断。
revit模型中的每个柱单元都有一个主型号,用于定义柱在竖向位置上的连续面积,主要
针对不同样式型号的柱进行长度段和竖向分段。
板件工程量提取较为容易,我们只要获取板件三维模型的面积值即可。
revit模型中
的板件元素中可以包含特殊材料,比如砂浆砖等,它们当然也可以纳入工程量计算,甚至
可以根据板件的不同层数对面积进行精细提取,以此辅助检查板件层数是否符合预设要求。
梁的工程量提取比较复杂,因为梁的形状与地形有关,受重力等因素影响,需要根据
其截面形状确定梁的中部投影面积和质量等参数,以便对梁的载荷和强度计算过程进行精确。
revit中提取梁的工程量,可以根据梁的结构体系,分析每一段的截面形状,以及其
中的承重点的位置,从而准确提取梁的相应部分的工程量。
斯维尔算量技巧
算量部分:统计的技巧一般要分三次统计1.构件实物量模式。
统计柱梁墙板。
原因是,一般造价里,墙要分内外,砼与非砼,还要根据他的厚度来分,板要分厚度,梁要区别是哪种板厚度下的梁。
只有在构件实物量中,在算量选项中,在工程量输出设置中,勾选想要输出的构件的量,比如,墙,我在工程量输出中,点到砌体墙,在右边的工程量输出中,我不要模板,那就把模板的勾去掉,我只要体积的量,然后我体积的量我要区别厚度,点换算一栏,有个下拉符号,点一下,出来换算的内容,比如我只有分墙的厚度,我就把墙的厚度点勾。
然后确定。
统计的时候,软件就会根据你的墙的厚度分开来(比如梁与板,我们注意到,因为江苏的一般习惯是,板加与梁重合的部分,然后梁扣与板重合的部分,我们软件默认的是梁归梁,板归板。
但是也不是全是这样,因为,比如说在01定额模式,我们软件就是板加重合的部分。
如果你觉得与自己的习惯不一样,只要改下计算规则就可以了。
所以说,我们软件是根据国家规范走的,但是也考虑到了个人习惯。
2.清单与定额模式。
统计装饰部分。
原因是:装饰分的很细,他不像柱梁墙板般规则。
就比如说天棚抹灰,就可能要分好几类。
因此,我们做装饰的时候,定义的时候分类应该尽最大可能的分细3.分类统计。
这个部分就要灵活,要求也比较高,主要针对零星量来处理的。
一般来说,如果要整个统计体积的话,用构件实物量,按造价规则的话,用清单模式,比较好。
比如说,楼梯,如果你要混凝土的体积,建议用构件实物量模式,如果说你想出投影面积,或者想出楼梯踢角线,或者扶手的长度,我推荐用清单或者定额模式。
而且统计算量的时候,最好一层一层的统计,这样的话,一层完了就不要考虑他了,或者几层一统计也是可以的。
(说明:所谓的清单与定额模式,只是计算规则的不一样而已。
比如说柱子的高度的确定,清单规则是柱的当前层楼面到这一层板顶,而江苏计价表却是到板底,但是装饰部分的一般都是相同的)没有电子图,手工建模型的技巧。
斯维尔三维算量软件最大的优点就是整合了CAD的优点:建模型快、准、细。
Revit装配式建筑设计实战第12章材料统计
7பைடு நூலகம்
(5)修改“材质:体积”格式。在“格式”选项卡中,选中“材质:体积” 字段,并将其切换到“计算总数”选项,这样就可以保证在明细表中材质的体积是 所有预制混凝土的总数,单击“确定”按钮完成操作,如图12.5所示。这样会生成 正确的《预制混凝土统计表》,如图12.6所示。
第12章 材料的统计
在Revit软件中“明细表”有二个子命令:“明细表/数量”与 “材质提取”。上一章中介绍了“明细表/数量”的使用方法,本章 将着重介绍“材质提取”这个命令。
只要是对构件设置了相应的材质,就可以使用Revit软件中的 “材质提取”命令进行针对材料的统计与计算,主要是统计材料的 面积与体积。因此读者在建模的时候,对构件材质的命名就显得尤 其重要,材质名称要么符合施工要求、要么参照相应图纸、要么是 材料实际的名称。
板等,所以此处的“类别”栏应选用“多类别”选项。
4
(2)添加预制混凝土统计表字段参数。继续上一步操作,在弹出的“材质提取 属性”对话框中,在“字段”选项卡中,将“可用字段”栏中的“材质:名称”、 “材质:体积”二个选项,依次添加到“明细表字段”栏中,进入下一步操作,如图 12.2所示。
图12.2 添加预制混凝土统计表字段参数
3
(1)新建明细表。选择菜单栏中的“视图”|“明细表”|“材质提取”命令, 在弹出的“新建材质提取”对话框中,在过滤器列表栏选择“结构”专业,在“类 别”栏选择“多类别”,在“名称”栏输入“预制混凝土统计表”,单击“确定” 按钮,进入下一步操作,如图12.1所示。
图12.1 新建明细表
注意:因为多种结构专业构件皆采用预制混凝土的材料,如墙、梁、
图12.10 修改后浇混凝土统计表的过滤器
bim工程量提取方案(2篇)
第1篇一、引言随着建筑行业的不断发展,建筑信息模型(Building Information Modeling,简称BIM)技术逐渐成为行业的主流。
BIM技术将建筑项目的几何信息、属性信息、施工信息等进行数字化表达,为项目的设计、施工、运维等阶段提供了丰富的数据支持。
在BIM技术中,工程量提取是至关重要的环节,它直接影响着项目的成本控制、进度管理、资源调配等。
本文针对BIM工程量提取方案进行探讨,旨在为建筑行业提供一种高效、准确的工程量提取方法。
二、BIM工程量提取的意义1. 提高工程量计算的准确性传统的工程量计算方法依赖于人工测量和图纸,存在较大的误差。
BIM技术通过数字化模型,实现了工程量的精确计算,提高了计算结果的准确性。
2. 优化施工组织设计BIM模型包含了建筑项目的所有信息,通过工程量提取,可以准确计算出各类材料、构件的数量,为施工组织设计提供数据支持,提高施工效率。
3. 降低施工成本通过对工程量进行精确计算,可以合理配置资源,避免浪费,降低施工成本。
4. 便于项目进度管理BIM模型中的工程量信息可以实时更新,为项目进度管理提供准确的数据支持,确保项目按计划推进。
5. 提高项目管理水平BIM工程量提取可以全面、准确地反映项目信息,为项目管理者提供决策依据,提高项目管理水平。
三、BIM工程量提取方案1. 工程量提取方法(1)基于BIM模型的工程量提取利用BIM软件对建筑项目进行建模,通过软件自带的工程量提取功能,实现工程量的自动计算。
该方法具有以下优点:① 提高效率:自动提取工程量,减少人工计算时间。
② 提高准确性:软件算法保证计算结果的准确性。
③ 可视化展示:提取的工程量可以以图形、表格等形式展示,便于分析。
(2)基于规则库的工程量提取针对特定类型的项目,建立规则库,将工程量提取规则存储在库中。
在项目建模过程中,根据规则库自动提取工程量。
该方法适用于工程量提取规则较为固定、变化较小的项目。
bim工程量提取方案
bim工程量提取方案一、引言随着建筑行业的发展和技术的进步,BIM(Building Information Modeling)技术已经成为建筑设计、施工和管理领域的重要工具。
BIM 为各个阶段的项目提供了全方位的信息支持,为建筑业带来了许多新的机遇和挑战。
工程量提取是 BIM 技术的重要应用之一,它可以自动化地从模型中提取建筑和结构的数量,并根据需求输出相应的报告和数据。
本文将探讨BIM 工程量提取的方案,包括工程量提取的原理、流程、技术工具和应用案例等内容,旨在为相关行业人士提供参考和借鉴。
二、工程量提取原理工程量提取是指根据设计图纸、模型或其他资料,确定项目中所需的各种材料和劳动力,并计算相应的数量和成本。
传统的工程量提取通常依靠人工测量、计算和记录,这种方式效率低下、容易出错,且不利于对数据的分析和管理。
而 BIM 技术通过数字化的建模数据和信息管理系统,能够实现自动化的工程量提取,可以快速、准确地获取各种建筑构件的数量和属性,提高工作效率、保证数据准确性,并为后续的设计、施工和管理提供数据支持。
BIM 工程量提取的原理主要包括以下几个方面:1. 模型构件识别:BIM 模型是由各种构件组成的,包括墙体、楼板、梁柱、门窗等,每种构件都有其特定的属性和参数。
工程量提取需要通过算法和规则,识别模型中的各种构件,并对其进行分类和标识。
2. 构件属性提取:每种构件都包含一系列属性,包括尺寸、材料、厚度、颜色等,这些属性是工程量提取的基础数据。
BIM 技术可以自动地从模型中提取构件的属性信息,并整合到相应的数据库中。
3. 数据计算和分析:基于构件的属性数据,可以进行数量的计算和分析,包括面积、长度、体积、质量、成本等,通过建立相应的算法和模型,实现对工程量的快速提取和计算。
4. 数据输出和报告:工程量提取最终需要输出相应的报告和数据,包括数量清单、消耗材料、人工费用、机械设备等。
BIM 技术可以根据用户需求,生成各种格式的报告和数据,方便用户进行后续的分析和应用。
22171981_Revit模型中直接进行工程量计算的途径与问题研究
Liaoning Economy一、BIM技术进行工程量计算的技术实现手段一是应用程序接口(Application Programming Interface,API)。
二是开放数据库互联(Open Database Connectivity,ODBC)。
三是多数BIM软件(如Revit)直接计算工程量并导出EXCEL,再由造价工程师汇总计算,其中IFC标准普遍使用于BIM中,以实现不同软件平台间的互通,但不一定符合国情,效率低。
二、基于C#语言的Revit直接工程量计算系统的开发1.Revit API应用流程介绍。
Revit API的应用流程为:新建项目→添加引用→编写代码→注册、调试程序→开发完成。
利用VS2017创建类库项目,然后添加“Revit API.dll”和“Revit APIUI.dll”的引用,实现“IExternal Application”和“IExternal Command”接口,完成类方法函数的编写,创建“.addin”文件,启动Revit 2016跟踪程序执行过程,显示成功后在系统中集中管理并实际应用,如果显示失败,返回修改代码。
2.系统功能需求设计的目标。
针对目前工程算量软件存在文件导入导出数据兼容性差、直接建模效率低等问题,本系统的开发实现目标为:信息自动识别提取;计算规则符合现行国家标准;自动套取定额;做法维护;参数化算量;设计变更自动识别处理;三维平台数据交互;标准工程量表的导出等。
3.系统设计的逻辑架构。
系统的逻辑架构分为数据存储层、接口层和功能模块层三个层次。
数据存储层添加清单库、规则库、属性集库和项目库。
其中,清单库、规则库、属性集库主要用来查询和调用,项目库主要是保存用户进行预算时产生的项目文件;接口层主要指Revit平台向公众提供的一个API接口,使得开发人员能够与内部操作系统取得联系,进而在Revit平台上自定义或扩展相应的功能;功能模块层添加工程设置、模型映射、构件核对、套做法、计算式编辑、汇总计算、查看工程量、报表预览。
Revit装配式建筑设计实战第11章数量统计
这里一定要使用“过滤器”功能,过滤掉一些不需要的构件。
9
(7)修改“体积”格式。在“格式”选项卡的“字段”栏选中选项“体积”选 项,将其切换为“计算最小值”选项,这样就可以保证在明细表中体积不是所有构件 的总体积,单击“确定”按钮完成操作,如图11.8所示。
图11.8 修改“体积”格式
10
(8)添加“吊装重量”字段。在“字段”选项卡中,单击fx按钮,在弹出的 “计算值”对话框中,“名称”栏输入“吊装重量(t)”,将“类型”栏切换为 “体积”选项,单击“公式”栏的按钮,在弹出的“字段”对话框中选择“体积”字 段,并单击“确定”按钮,在“公式”栏中输入“体积*2.5”,单击“确定”按钮完 成操作,如图11.9所示。
图11.20 修改“体积”格式
17
(6)添加“吊装重量”字段。在“字段”选项卡中,单击fx按钮,在弹出的 “计算值”对话框中,“名称”栏输入“吊装重量(t)”,将“类型”栏切换为 “体积”选项,单击“公式”栏的按钮,在弹出的“字段”对话框中选择“体积” 字段,并单击“确定”按钮,在“公式”栏中输入“体积*2.5*3/7”,单击“确 定”按钮完成操作,如图11.21所示。
第11章 数量的统计
在建筑信息化模型BIM中,信息量的运用相当关键。构件中带有 信息量,就可以使用Revit软件中的“明细表”命令进行统计。“明 细表”有二个子命令:“明细表/数量”与“材质提取”。“明细表 /数量”子命令是专门统计个数的明细表,一般情况下最终统计的单 位是“个”。本章将介绍这个子命令,另一个子命令将在下一章中 讲解。
图11.16 新建明细表
13
(2)添加明细表字段参数。继续上一步操作,在弹出的“明细表属性”对话框 中,在“字段”选项卡中,将“可用的字段”栏中的“类型”、“合计”、“体积” 三个字段,依次添加到“明细表字段”栏中,如图11.17所示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
郑州高铁站东广场BIM小组用REVIT模型
精确提取柱、梁、板工程量
一、项目简介
郑州综合交通枢纽地下交通工程(东广场)位于郑州东站站房东侧,长途汽车站南侧。
107国道以东、圃田西路以西、动力南路与动力北路之间的东广场地块内,周边用地主要为二类居住用地、行政办公用地以及商业金融用地。
107国道从东广场西侧下穿,地铁1号线郑州东站至博学路站盾构区间从东广场地块中部穿过。
总建筑面积113367.8㎡,其中地下一层建筑面积为36510.6㎡、地下二层(停车场)建筑面积为38428.6㎡、地下三层(停车场)建筑面积为38428.6㎡。
主要结构类型为钢筋混凝土结构。
二、BIM小组介绍
本项目BIM小组成员有施工单位中铁21局、BIM咨询服务单位河南金途建筑信息技术有限公司组成。
其中河南金途建筑信息技术有限公司是一家专注于提供BIM技术咨询服务的公司,是河南省首批独
立的第三方专业咨询服务机构,拥有大批具有施工经验及BIM应用经验的工程师;中铁二十一局集团有限公司,隶属于国务院国资委中国铁建股份有限公司,是集工程建设、科研开发、房地产开发、矿产资源开发、商贸经营等于一体的国有特大型建筑施工企业集团。
两家合作可谓强强联合。
三、如何精确提取结构柱的工程量
东广场项目使用的主要建模软件是市场上主流的BIM应用软件,欧特克公司开发的REVIT,熟知这款软件的人大概都了解Revit模型板扣减柱、板扣减梁等扣减规则是不符合国内算量要求的。
为了解决板扣减柱这个难题,我们是对revit自带的结构柱族做了参数修改,设置了柱高的报告参数、柱截面面积、柱体积等参数。
欧特克给出报告参数解释:报告参数是一种参数类型,其值由族模型中的特定尺寸标注来确定。
报告参数可从几何图形条件中提取值,然后使用它向公式报告数据或用作明细表参数。
也就是说我们设置了柱高的报告参数后,其值是不受板剪切影响的。
结构柱族参数及明细表如下图:
四、如何精确提取结构梁的工程量
在revit中结构梁是剪切结构柱的,而且软件在明细表字段里也可以提取剪切长度,所以我们要想精确提取结构梁的工程量就可以考虑在参数里加入结构梁截面面积这个参数,然后通过设置计算值公式
即结构梁体积=梁截面面积*剪切长度实现在明细表里体现工程量的目的。
如图所示:
五、如何精确提取板的工程量
当时我们考虑了两种方法来实现精确提取板的工程量。
第一种方法:结构板的板线只画到结构梁和结构柱的边缘,即避免结构板与结构梁和结构柱重合。
这种方法可以很精确的提取结构板的工程量,但是太耗时间和精力,如果建筑物面积小、结构梁和结构柱不密集的话可以用此方法。
第二种方法:就是通过结构梁和结构柱的族参数修改可以在明细表很方便的得到结构梁和结构柱与板重合的体积A,然后删掉所有的梁和
柱,得到整个结构板的体积B,通过B减去A得到我们需要的数据。
