酒店收银系统的用况图、类图及顺序图文档

收银系统用况图1.图形文档2．文字说明1）用况图综述目的：使前台收款人能够快速的帮助客人结账或收退押金。

功能：登录、结账管理、收退押金处理、打印账单、查询收款情况、交接班管理、维护账单2）参与者描述前台收款人：主要负责操作该系统来实现收款的目的顾客：主要是付款报表管理：实现打印功能各类信息查询管理：实现查询收款情况的功能系统维护管理：维护系统3）用况描述用况名：登录简述：登录系统参与者：前台收款人细节：输入帐号和密码If 帐号或密码不正确弹出提示框Then 重新输入帐号或密码并确定End for；转到收银系统首页。

前置条件：帐号和密码要正确用况名：结账管理简述：顾客结账参与者：前台收款人、顾客细节：前台收款人点击结账管理功能Then 转到结账管理界面选择顾客所点房间并确定Then 显示应收金额；显示顾客所选房间号；If 顾客已经交付金钱 do点击顾客已交付；。

前置条件：要登录收银系统用况名：收退押金处理简述：向顾客收取押金参与者：前台收款人、顾客细节：前台收款人点击收退押金功能Then 转到收退押金界面选择顾客所点房间并确定Then 显示应收金额；显示顾客所选房间号；If 顾客已经交付金钱 do点击顾客已交付。

前置条件：要登录收银系统用况名：打印结账单、押金单、发票简述：顾客付款后打印账单参与者：前台收款人、报表管理细节：在使用结账管理和收退押金功能后，会弹出是否打印账单或发票的提示框If 点击是打印出账单或发票；转到主页面；Else 转到主页面。

前置条件：已对顾客的付款进行处理用况名：查询收款情况简述：查询顾客付款情况参与者：前台收款人、各类信息查询管理细节：前台收款人点击查询付款情况功能转到查询收款功能的界面输入姓名、房间号等；End for；显示顾客信息、所订房间号、收付情况等。

前置条件：要登录收银系统用况名：交接班简述：前台收款人换班参与者：前台收款人细节：前台收款人点击交接班功能转到交接班界面在下班人里输入自己工号，在上班人里输入接班人工号；End for；显示已交接班成功。

酒店管理用例图和活动图

房间预订用况：用况名称：房间预订参与的执行者：酒店工作人员，客户前置条件：一个合法的酒店工作人员已登录到该酒店系统事件流：1、当客户通过网上或者电话咨询该酒店并选择酒店房间预订时用况开始2、查询客户需要的房间情况，确认房间可用3、有空房则往下执行，否则结束预订4、输入客户姓名、身份证号，查询是否合法客户5、是则往下执行，否则结束预订6、登记客户入住时间7、用况结束后置条件：在管家系统中更新房间信息Check in 用况：用况名称：check in参与的执行者：酒店工作人员，客户前置条件：一个合法的酒店工作人员已登录到该酒店系统事件流：1、当客户到前台要求入住时用况开始2、输入客户身份证号询问客户姓名，确认为已预订客户3、是则跳到第六步，否则往下执行4、登记客户姓名及身份证号，查询是否合法客户5、是则往下执行，否则结束6、允许入住7、用况结束后置条件：在管家系统中更新房间信息，并跳转到账务系统建立客户账户用况：用况名称：建立客户账户参与的执行者：酒店工作人员前置条件：一个合法的酒店工作人员已登录到该酒店系统事件流：1、当允许客户入住后事件流开始2、系统自动生成一个新账号3、查询客户是否为合约客户，是则往下执行，否则跳到第5步4、输入客户房间号，姓名，身份证号，生成该客户消费账号，自动累计其消费情况并加入优惠措施5、询问客户是否愿意加入合约客户，是则往下执行，否则跳到7步6、跳到合约客户系统，新建合约客户，跳到第3步7、生成普通账户，输入客户房间号，姓名，身份证号，生成该客户消费账号，自动累计其消费情况8、用况结束后置条件：更新收银系统数据账务查询用况：用况名称：账务查询参与的执行者：酒店工作人员，客户前置条件：一个合法的酒店工作人员已登录到该酒店系统事件流：1、当客户提出check out时用况开始2、进入收银系统查询客户消费金额，查询需交金额3、收取金额4、查询需交余额是否为0，是则往下执行，否则跳到第2步5、允许check out下面是余秋雨经典励志语录，欢迎阅读。

收银员系统操作流程图

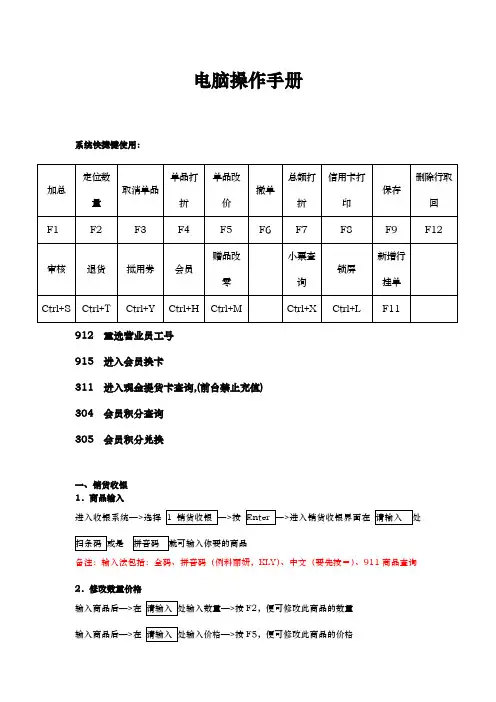

电脑操作手册系统快捷键使用：912 重选营业员工号 915 进入会员换卡311 进入现金提货卡查询,(前台禁止充值) 304 会员积分查询 305 会员积分兑换一、销货收银 1．商品输入进入收银系统—>选择>按>进入销货收银界面在备注：输入法包括：全码、拼音码（例科丽妍，KLY ）、中文（要先按＝）、911商品查询2．修改数量价格输入商品后—>在>按F2，便可修改此商品的数量输入商品后—>在>按F5，便可修改此商品的价格备注：一定要先对商品改完数量后再做其他更改，否则商品又弹为原价3．加总所有商品都入完成后，按一下键盘>—>按两次4．删除单品当已输入的商品，现要把他删除，则可在NO行号—>按F3便可，同时删除的商品后面会有一剪刀标识5．整单删除(整单删除)当你要把界面上的所有商品都删除时，按下6．重打小票按下如需要重打其它小票就要进入小票查询介面入单据号或按商品查找出来后再看小票号。

7．挂单与取回挂单挂单:当输入商品后，按取回挂单:销货收银界面在F12提出挂单。

注意：系统退出后所挂的单都会消失，所以退出系统前一定要把所挂的单处理完成。

8．会员卡使用会员卡积分查询必须按304才能查询到准确的积分。

在收银开始时，按>输入>按即可看到会员和积分。

会员积分查询：则只需输入会员卡后在>按会员资料查询：按两次>输入会员相关信息按>即可查出会员，若要选取会员积分对换：进入销货收银按>输入>在输入>，按>进行会员积分与换购查询界面就可以查询到会员的累计消费金额和累计积分余额—>按退出>进入会员积分换购界面（看左上角的状态）—>在>按>在分金额：如换100元是换购，就输入100（注意：换购的积分不能大于累计积分余额）—>按>确定两次完成的积分换购。

(会员积分换购等公司通知后才能起用)会员卡换卡：进入销货收银界面—>输入>>>>弹出确认换卡窗口，必须确认（换卡成功后可在销货收银界面再次录入原会员卡查看，会提示卡号已失效）10.退货在销货收银界面按下—>按>输入>按光标—>按审核>>按>按成操作。

酒店管理信息系统数据流程图

管理信息系统开发案例
课题：宾馆客房管理信息系统
组别：第七组
成员:
指导老师：
学院：计算机与信息工程学院
专业：信息管理与信息系统
班级：
宾馆客房管理信息系统
1.顶层数据流程图
系统外部实体有客户、财务、管理人员。

客户向系统提供个人信息、住宿要求等个人信息，系统通过各种处理，向外输出结账/挂账单据给客户，财务单据给财务部门，日结报表给管理人员。

宾馆客房管理信息系统顶层数据流程图
2.第一层数据流程图
本系统集成了预订管理、住宿管理、消费管理、结账管理和营业额统计等功能。

宾馆客房管理信息系统第一层数据流程图
3.“预定管理P1”数据处理过程展开的第二层数据流程图
“预定管理P1”数据处理过程展开的第二层数据流程图4.“住宿管理P2”数据处理过程展开的第二层数据流程图
“住宿管理P2”数据处理过程展开的第二层数据流程图
5.“消费管理P3”数据处理过程展开的第二层数据流程图
“消费管理P3”数据处理过程展开的第二层数据流程图
6.“结账管理P4”数据处理过程展开的第二层数据流程图
“结账管理P4”数据处理过程展开的第二层数据流程图
7.“营业额统计P5”数据处理过程展开的第二层数据流程图
“营业额统计P5”数据处理过程展开的第二层数据流程图。
