继电器介绍
继电器的工作原理
继电器的工作原理引言概述:继电器是一种常用的电气控制器件,它在电路中起到开关的作用。
本文将详细介绍继电器的工作原理,包括继电器的基本结构、工作原理以及应用领域。
一、继电器的基本结构1.1 电磁线圈:继电器的核心部分是电磁线圈,它由导线绕成,当通电时产生磁场。
1.2 引线和触点:继电器还包括引线和触点,引线用于将电磁线圈与外部电路连接,触点则负责开关的功能。
1.3 外壳和保护装置:继电器通常有一个外壳来保护内部结构,并且配备了过载保护、短路保护等装置。
二、继电器的工作原理2.1 电磁吸引力:当继电器通电时,电磁线圈产生的磁场会吸引触点,使其闭合。
2.2 断开电路:当继电器断电时,磁场消失,触点则会弹开,断开电路。
2.3 控制信号:继电器可以通过控制信号的输入和断电来控制触点的闭合和断开,实现电路的开关控制。
三、继电器的应用领域3.1 自动化控制:继电器广泛应用于自动化控制系统中,如工业生产线、机械设备等。
3.2 电力系统:继电器在电力系统中起到保护作用,如过载保护、短路保护等。
3.3 通信设备:继电器也被用于通信设备中,如电话交换机、传真机等。
四、继电器的优势4.1 高可靠性:继电器具有较高的可靠性,能够在较恶劣的环境下正常工作。
4.2 适应性强:继电器适用于各种不同的电压和电流,具有较广泛的应用范围。
4.3 维护方便:继电器的结构相对简单,维护和更换触点也相对容易。
五、继电器的发展趋势5.1 小型化:随着科技的发展,继电器正朝着小型化的方向发展,体积越来越小,功能越来越强大。
5.2 集成化:继电器与其他电气元件的集成化趋势也越来越明显,能够实现更多的功能。
5.3 数字化:数字继电器的出现,使得继电器的控制更加智能化,能够实现远程控制和自动化。
结论:继电器作为一种常用的电气控制器件,其工作原理基于电磁吸引力和断开电路的原理。
继电器具有广泛的应用领域,包括自动化控制、电力系统和通信设备等。
它具有高可靠性、适应性强和维护方便等优势。
继电器说明书
继电器说明书继电器说明书1. 简介继电器是一种电气开关装置,用于控制小功率信号操作较大功率电路。
它在自动化系统中广泛应用,承担着信号放大、保护、控制等功能。
本文档将介绍继电器的工作原理、使用方法以及注意事项。
2. 工作原理继电器由线圈和触点组成,通过电磁感应原理实现工作。
当线圈通电时,产生的磁场使触点吸合或断开,从而控制外部电路的开关状态。
3. 继电器的分类3.1 电磁式继电器电磁式继电器是最常见的继电器类型,主要可分为单联触、双联触和多联触等。
根据工作特性可分为常开型和常闭型。
3.2 固态继电器固态继电器采用固态器件(如半导体器件)实现电路的控制和隔离。
与传统的电磁式继电器相比,固态继电器具有响应快、寿命长、可靠性高等特点。
3.3 保护继电器保护继电器主要用于电力系统中的故障保护,能够侦测电流、电压等参数,并在异常情况下及时切断电路以保护设备和人员的安全。
4. 继电器的使用方法4.1 连接方式继电器通常需要与外部电路配合使用。
在使用继电器时,需要按照电气图纸中的接线方式进行连接,确保线路的正确性和稳定性。
4.2 控制信号继电器的线圈需要接收控制信号才能工作。
控制信号可以是直流或交流电压,需要根据继电器的额定工作电压进行选择。
4.3 触点容量继电器的触点容量是指继电器可以承受的最大电流和电压。
在选择继电器时,需要根据实际需求考虑触点容量,确保继电器能够正常工作。
5. 继电器的注意事项5.1 工作环境继电器在使用过程中需要注意工作环境的条件,如温度、湿度等。
过高或过低的温度、潮湿的环境都可能影响继电器的性能和寿命。
5.2 安装位置继电器的安装位置应远离高温、火源等危险因素,并保持通风良好。
同时,要确保继电器与其他电气设备之间的安全距离,避免干扰和故障。
5.3 维护保养定期检查继电器的接线端子是否松动,观察继电器的工作状态。
如发现异常,应及时处理或更换继电器。
6. 总结继电器作为一种重要的电气开关装置,在自动化控制系统中扮演着重要角色。
常用继电器介绍范文
常用继电器介绍范文继电器是一种常见的电器元件,用于控制电流的开关。
它由控制电路和主电路两部分组成,通过控制电路的开闭来控制主电路电流的通断。
继电器广泛应用于家庭用电、工业自动化等领域。
以下是对常用继电器的介绍,详细解释了其原理、分类以及应用等方面。
一、继电器的原理和工作方式继电器的原理基于电磁感应现象,通过线圈中通电产生的磁场来吸引或释放动作系统,从而控制主电路的通断。
它的工作方式分为两种:吸合状态和脱扣状态。
1.吸合状态:当继电器的控制电路通电时,线圈中产生磁场,使得铁芯被吸引,动作系统闭合,主电路通电。
这种状态下,继电器起到了一个通断开关的作用。
2.脱扣状态:当继电器的控制电路断电时,线圈中的磁场消失,铁芯失去吸引力,动作系统弹簧的力量将其脱离,主电路断电。
这种状态下,继电器起到了一个通断开关断电的作用。
二、常见继电器的分类继电器根据其用途和功能的不同,可以分为以下几种常见类型:1.电压继电器:根据操作电压的不同,可以分为交流继电器和直流继电器。
交流继电器主要用于家用电器、电动机等领域,而直流继电器主要用于自动化控制、电子设备等领域。
2.功率继电器:功率继电器根据其负载的功率大小,可以分为小功率继电器和大功率继电器。
小功率继电器常用于自动控制、仪器仪表等领域,而大功率继电器则用于电力系统、电机控制等领域。
3.时间继电器:时间继电器通过设置时间延迟来控制电路的通断。
它可以分为延时继电器和定时继电器。
延时继电器主要用于防止过电流、过载等异常情况的发生,而定时继电器则用于定时开关、定时计数等应用。
三、常用继电器的应用1.家庭用电:继电器在家庭用电中起到了重要的作用。
例如,空调、电视机等家用电器的开关便利性往往依赖于继电器的控制。
2.工业自动化:继电器广泛应用于工业自动化控制系统中。
例如,生产线上的自动输送带、机器人等设备的控制,都离不开继电器的协助。
3.汽车电子:汽车中的多种电子设备也依赖于继电器进行控制。
常见继电器及参数一览表
常见继电器及参数一览表1. 继电器简介继电器是一种电控制器,在电路中起到电流放大、电路隔离和电路保护等作用。
它可以将微小的控制信号转换成较大的能量输出,常用于自动控制领域。
2. 常见继电器参数3. 常见继电器类型和特点3.1 电磁继电器- 特点:具有可靠的开关能力和较长的使用寿命。
- 应用:广泛用于电力系统、自动化控制系统等领域。
3.2 固态继电器- 特点:快速开关速度、低噪音、高可靠性。
- 应用:适合高频,高速,高精度控制要求的系统。
3.3 热继电器- 特点:具有过载保护功能。
- 应用:适用于电动机、家用电器等领域。
3.4 时间继电器- 特点:能够按照预定的时间顺序开关电路。
- 应用:广泛用于时间控制系统、照明控制系统等。
4. 继电器选型注意事项- 根据实际需求选择合适的继电器类型。
- 注意继电器的额定负荷电流和额定负荷电压是否与被控制设备匹配。
- 考虑继电器的动作时间和释放时间。
- 继电器需要满足工作环境的要求,如温度、湿度等。
5. 继电器应用案例- 家庭电路控制系统:通过继电器实现电灯、窗帘等的自动控制。
- 工业自动化控制系统:利用继电器进行电机的启停和方向控制。
- 电力系统保护系统:使用继电器对电路进行过载、短路等保护。
6. 总结本文介绍了常见继电器及其参数,包括电气参数、接触参数、动作参数、绝缘参数和环境参数。
同时对不同类型的继电器进行了简要介绍,并给出了继电器选型的注意事项。
最后,列举了继电器在实际应用中的案例。
通过本文的了解,读者可以更好地选择和应用继电器。
继电器简单结构及原理介绍
l.按用途可分为控制继电器和保护继电器。 其中:热继电器、过电流继电器、欠电压继电器属于保护型继电器;时间继电器、速度继电器、中间继电器属于控制型继电器。 按工作原理可分为电磁式继电器 、感应式继电器、热敏式继电器、机械式继电器、电动式继电器和电子式继电器等。
*
*
沈阳航空职业技术学院
*
*
沈阳航空职业技术学院
继电器—时间继电器
电气控制技术及应用—控制电器
在电力拖动控制系统中,不仅需要动作迅速的继电器,而且需要当吸引线圈通电或断电以后其触点经过一定时间延时后再动作的继电器,这种继电器称为时间继电器。 时间继电器按其动作原理与构造不同,可分为电磁式、空气阻尼式、电动式和电子式等时间继电器。
继 电 器 的 触 点 形 式
*
*
沈阳航空职业技术学院
继电器的图形与文字符号
电气控制技术及应用—控制电器
过电流继电器符号
欠电压继电器符号
*
*
沈阳航空职业技术学院
电磁式继电器的主要参数(1)
电气控制技术及应用—控制电器
1.灵敏度:使继电器动作的最小功率称为继电器的灵敏度。 2.额定电压和额定电流:对于电压继电器,它的线圈额定电压为该继电器的额定电压;对于电流继电器,它的线圈额定电流为该继电器的额定电流。 3.吸合电压或吸合电流:使继电器衔铁开始运动时线圈的电压(电压继电器)或电流(电流继电器)值,称为吸合电压或吸合电流,用UXH或IXH表示。
17
*
*
沈阳航空职业技术学院
空气阻尼式时间继电器实物图片
电气控制技术及应用—控制电器
*
*
沈阳航空职业技术学院
空气阻尼式时间继电器实物图
继电器的介绍

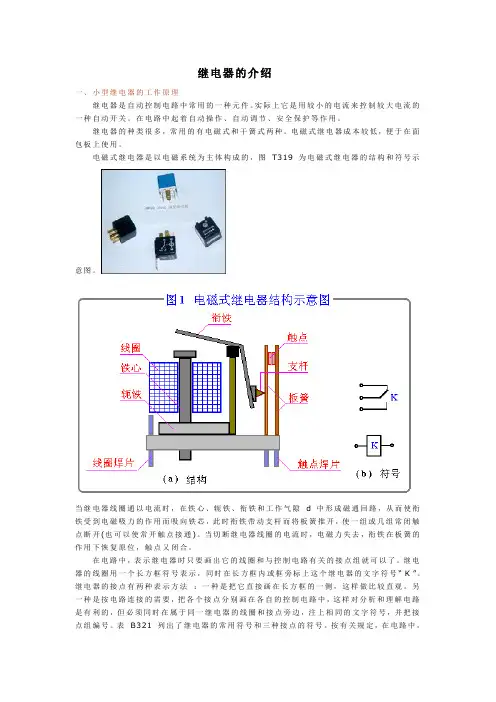

继电器的介绍一、小型继电器的工作原理继电器是自动控制电路中常用的一种元件。
实际上它是用较小的电流来控制较大电流的一种自动开关。
在电路中起着自动操作、自动调节、安全保护等作用。
继电器的种类很多,常用的有电磁式和干簧式两种。
电磁式继电器成本较低,便于在面包板上使用。
电磁式继电器是以电磁系统为主体构成的,图T319 为电磁式继电器的结构和符号示意图。
当继电器线圈通以电流时,在铁心、轭铁、衔铁和工作气隙 d 中形成磁通回路,从而使衔铁受到电磁吸力的作用而吸向铁芯,此时衔铁带动支杆而将板簧推开,使一组或几组常闭触点断开(也可以使常开触点接通)。
当切断继电器线圈的电流时,电磁力失去,衔铁在板簧的作用下恢复原位,触点又闭合。
在电路中,表示继电器时只要画出它的线圈和与控制电路有关的接点组就可以了。
继电器的线圈用一个长方框符号表示,同时在长方框内或框旁标上这个继电器的文字符号“ K ”。
继电器的接点有两种表示方法:一种是把它直接画在长方框的一侧,这样做比较直观。
另一种是按电路连接的需要,把各个接点分别画在各自的控制电路中,这样对分析和理解电路是有利的,但必须同时在属于同一继电器的线圈和接点旁边,注上相同的文字符号,并把接点组编号。
表B321 列出了继电器的常用符号和三种接点的符号。
按有关规定,在电路中,接点组的画法应按线圈不通电时的原始状态画出。
图T320是一个简单实用的自动关灯电路。
当按下按钮开关S后,晶体管VT立即饱和导通,电源电压(6 V)加在继电器线圈的两端,使它吸合,动合触点闭合,“ 220 V、40 W ”的灯泡电源被接通而发光。
同时,电容C被迅速充电,使它的两端电压也达 6 V。
当放开按钮后,由电源提供电流IB的电路被切断,但电容C两端存在电压,还能维持晶体管工作,随着时间的延迟,电容中的电荷经过电阻R与晶体管的发射结泄放,电容两端的电压逐渐下降,当晶体管UBE<0.5 V以后,VT截止,继电器线圈失去电压而释放,触点被打开,“ 220 V、40 W ”灯泡的电源被切断而熄灭。
五种继电器分的工作原理
五种继电器分的工作原理继电器是一种电气控制装置,用于实现电路的自动控制。
它可以在一个电路中通过小电流控制大电流的开关操作。
继电器分为多种类型,其中包括电磁式继电器、热继电器、固态继电器、时间继电器和电子式继电器。
下面将详细介绍这五种继电器的工作原理。
1.电磁式继电器电磁式继电器是一种最常见的继电器类型。
它由电磁线圈和一对可触电触点组成。
当电源施加在电磁线圈上时,形成磁场,吸引触点闭合,通电流通路。
当电源断开时,磁场消失,触点开启,断开电路。
工作原理是通过磁场的产生和消失来控制触点的开合,实现电路的开关操作。
2.热继电器热继电器是一种基于热效应的继电器。
它由热元件和电气触点组成。
热元件通常是热敏电阻或热敏电位器,它的电阻值随温度的变化而变化。
当电流通过热元件时,它会产生热量,导致温度升高。
当温度达到一定值时,电气触点会闭合或开启,实现电路的开关操作。
3.固态继电器固态继电器是一种没有机械活动部件的继电器。
它由半导体材料制成。
固态继电器的工作原理是利用光电或电电转换效应来完成电路的开关操作。
当控制信号施加在固态继电器上时,光电或电电转换设备会改变电流的导通或阻断状态,实现电路的开关操作。
4.时间继电器时间继电器是一种带有定时功能的继电器。
它通过设定一个时间延迟,在延迟时间结束后,触发电路的开关操作。
时间继电器通常采用电子电路或机械装置实现。
其中,电子时间继电器基于电容或电感元件的充放电过程来实现时间延迟,机械时间继电器则基于钟摆或齿轮装置来实现时间延迟。
5.电子式继电器电子式继电器是一种基于电子元件的继电器。
它由半导体器件、逻辑电路和控制电路组成。
电子式继电器的工作原理是通过逻辑电路和控制电路的操作来实现电路的开关操作。
电子式继电器可以实现多种功能,例如逻辑运算、滤波、放大等。
以上是五种常见的继电器类型的工作原理。
它们分别基于电磁、热效应、固态、时间和电子原理来完成电路的开关操作。
不同类型的继电器在实际应用中具有各自的特点和适用范围,可以根据具体的应用需求进行选择。
常用继电器介绍(图文)
常用继电器介绍(图文)
继电器继电器和接触器的结构和工作原理大致相同。
主要区别在于:接触器的主触点可以通过大电流;继电器的体积和触点容量小,触点数目多,且只能通过小电流。
所以,继电器一般用于控制电路中1. 电流及电压继电器电流继电器:可用于过载或过载保护,电压继电器:主要作为欠压、失压保护。
2.中间继电器
通常用于传递信号和同时控制多个电路,也可直接用它来控制小容量电动机或其他电气执行元件。
中间继电器触头容量小,触点数目多,用于控制线路。
3. 时间继电器是从得到输入信号(线圈通电或断电)起,经过一段时间延时后才动作的继电器。
适用于定时控制(1)直流电磁式时间继电器工作原理:当衔铁未吸合时,磁路气隙大,线圈电感小,通电后激磁电流很快建立,将衔铁吸合,继电器触点立即改变状态。
而当线圈断电时,铁心中的磁通将衰减,磁通的变化将在铜套中产生感应电动势,并产生感应电流,阻止磁通衰减,当磁通下降到一定程度时,衔铁才能释放,触头改变状态。
因此继电器吸合时是瞬时动作,而释放时是延时的,故称为断电延时。
(2) 空气式延时继电器a) 通电延时继电器(2) 空气式时间继电器热继电器用于电动机的过载保护工作原理发热元件接入电机主电路,若长时间过载,双金属片被加热。
因双金属片的下层膨胀系数大,使其向上弯曲,杠杆被弹簧拉回,常闭触点断开。
继电器的介绍及应用
继电器的介绍及应用继电器是一种电控开关装置,用于控制较大电流、较高电压的开关动作。
它通常由线圈、触点和机械传动装置组成。
当线圈通电时,会产生磁场,使得机械传动装置动作,从而改变触点的开闭状态。
继电器的应用非常广泛,以下是一些常见的应用领域:1.自动化控制系统:继电器作为自动化控制系统中的重要组成部分,用于控制和保护电路。
例如,继电器可以用于电动机的起动、停止和保护,实现电路的自动控制。
2.电力系统:继电器在电力系统中广泛应用于保护、监控和控制。
例如,继电器可以用于过电流保护、距离保护、差动保护等。
同时,继电器还可以用于电力系统的自动化控制,如自动进出线和自动配电等。
4.汽车电子系统:继电器在汽车电子系统中扮演着重要的角色。
例如,继电器可以用于汽车的照明系统、空调系统、喇叭系统等。
它们可以实现汽车电路的开关控制,保护电路的安全稳定运行。
5.家居电器:继电器在家居电器中也有广泛应用。
例如,继电器可以用于电视机、空调、洗衣机、冰箱等家电产品的开关控制。
通过继电器的应用,可以实现家电的远程控制和智能化管理。
6.工业自动化:继电器在工业自动化中起着至关重要的作用。
例如,继电器可以用于工业生产中的启动、停止和保护。
通过继电器的应用,可以实现工业生产的自动化控制和精确操作。
继电器具有以下几个特点:1.开关容量大:继电器可以控制较大电流、较高电压的开关动作,安全可靠。
2.电隔离能力强:继电器具有良好的电隔离功能,可以有效地保护电路和设备。
3.隔离信号传输:继电器可以在信号输入和输出端之间进行隔离,避免干扰和损坏。
4.可靠性高:继电器具有较长的使用寿命和可靠性,可以适应恶劣的工作环境。
5.体积小:随着科技的发展,继电器体积越来越小,适应各种紧凑空间的应用。
综上所述,继电器是一种重要的电控开关装置,具有广泛的应用。
无论是工业控制还是家居电器,继电器都扮演着重要的角色。
随着科技的发展,继电器的性能和功能也在不断提高,使得它在各个领域的应用更加多样化和灵活化。
继电器详细介绍
一、继电器(relay)的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时,使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件,它具有控制系统(又称输入回路)和被控制系统(又称输出回路),通常应用于自动控制电路中,它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点)吸合。
当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点)吸合。
这样吸合、释放,从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈未通电时处于断开状态的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器(SSR)的工作原理和特性固态继电器是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
继电器常见分类
继电器常见分类继电器是一种常见的电气开关设备,用于控制电路的开关、分断和转换。
根据其工作原理和应用领域的不同,继电器可以分为多种分类。
本文将对继电器的常见分类进行介绍。
一、按工作原理分类1. 电磁继电器:电磁继电器是利用电磁吸引力原理工作的继电器。
其主要由线圈、铁芯和触点组成。
当通过线圈通电时,产生的磁场会吸引铁芯,使触点闭合或断开,从而实现电路的开关控制。
电磁继电器广泛应用于家用电器、工业自动化等领域。
2. 固态继电器:固态继电器是利用半导体器件(如晶体管、光电耦合器等)来实现电路开关控制的继电器。
相比于电磁继电器,固态继电器具有体积小、寿命长、响应速度快等优点,且不易受到振动和电磁干扰的影响。
固态继电器广泛应用于电力电子设备、自动化控制系统等领域。
二、按触点类型分类1. 常开型继电器:常开型继电器的触点在继电器不通电时处于闭合状态,在继电器通电时才会打开。
常开型继电器常用于需要在电路断电时保持通断状态的场合。
2. 常闭型继电器:常闭型继电器的触点在继电器不通电时处于打开状态,在继电器通电时才会闭合。
常闭型继电器常用于需要在电路通电时保持通断状态的场合。
3. 双刀双掷继电器:双刀双掷继电器具有两组触点,可以实现两个电路之间的切换。
双刀双掷继电器常用于需要在两个电路之间进行切换的场合,如电力系统的备份开关。
三、按应用领域分类1. 通用继电器:通用继电器是一种广泛应用于各个领域的继电器,具有较为普遍的适用性。
通用继电器通常采用电磁原理,用于各种电路的开关和控制。
2. 汽车继电器:汽车继电器是专门用于汽车电路的继电器。
汽车继电器具有耐高温、防水防尘等特点,广泛应用于汽车电器系统,如车灯、空调、喇叭等。
3. 保护继电器:保护继电器用于对电力系统进行保护,防止电路过载、短路等故障。
保护继电器根据其功能不同可以细分为过流继电器、接地继电器、差动继电器等。
四、按工作电压分类1. 低压继电器:低压继电器适用于额定工作电压在1000V以下的电路。
继电器工作原理及作用概要
继电器工作原理及作用概要继电器是一种常用的电气控制装置,其工作原理基于电磁吸引力和机械传动的原理,能够实现电路的开关控制。
继电器的作用主要是用来放大信号、实现电路的分离和保护、控制大电流设备等。
下面将对继电器的工作原理和作用进行详细的介绍。
一、继电器的工作原理继电器主要由电磁线圈、触点和机械驱动装置组成。
当线圈通电时,会在铁芯上产生磁场,该磁场可以吸引触点闭合或断开。
利用这种原理,继电器可以实现不同电路之间的电气连接或分离。
其工作原理如下:1.电磁吸引力:当继电器的线圈通电时,会在铁芯上产生磁场。
此时,触点上的活动铁片会受到磁力的作用,而闭合或断开。
2.机械传动:当触点上的活动铁片受到磁力作用时,会通过机械传动机构将运动转化为力度,在触点上产生闭合或断开的动作。
3.增益作用:由于线圈通电后产生的磁场能使触点上的活动铁片发生强烈的吸引力,因此继电器可以放大电流和电压信号。
由上述原理可知,继电器主要根据控制信号的输入来使触点闭合或断开,从而实现对电路的控制。
二、继电器的作用继电器具有多种作用,主要包括以下几点:1.开关控制:继电器可以实现对电路的开关控制。
通过线圈的通电或断电,继电器能够控制触点的闭合或断开,从而实现对电路的通断控制。
2.信号放大:继电器的线圈可以将微弱的控制信号进行放大,使得继电器能够控制较大电流和电压的设备。
这样可以实现远距离的信号传输和控制。
3.电路分离和保护:继电器可以将不同电路之间进行分离,保证各电路之间的安全性。
当继电器的触点闭合时,可以将高压电路与低压电路进行分离,这样可以保护低压电路免受高压电路的干扰和损坏。
4.控制大电流设备:继电器能够承受较大的电流和电压,因此可以用来控制大功率设备,如电机、压缩机、空调等。
通过继电器的控制,可以实现对这些设备的启停和转向等操作。
5.逻辑运算和时间延迟:继电器可以根据不同控制要求进行逻辑运算和时间延迟。
通过联接多个继电器,可以实现逻辑运算模块的功能,如与门、或门、非门等。
继电器分类及作用
继电器分类及作用继电器是一种电器元件,它能够在电路中起到开关、保护和控制的作用。
继电器广泛应用于电力、通讯、自动化、机械、冶金等领域,是现代工业中不可缺少的元件之一。
本文将介绍继电器的分类及其作用。
一、继电器的分类1. 按工作原理分类(1)电磁继电器电磁继电器是利用电磁原理工作的继电器,它通过电磁力将触点闭合或断开。
电磁继电器具有结构简单、可靠性高、操作快速等优点,广泛应用于各种电气控制系统中。
(2)热继电器热继电器是利用热原理工作的继电器,它通过热元件的膨胀和收缩来控制触点的闭合和断开。
热继电器具有过载保护、灵敏度高等优点,广泛应用于电机保护、变压器保护等方面。
(3)固态继电器固态继电器是利用半导体器件工作的继电器,它没有机械触点,通过电子元件的开关来实现电路的控制。
固态继电器具有寿命长、抗干扰能力强等优点,广泛应用于高精度控制、电磁干扰严重的场合。
2. 按触点分类(1)单刀单掷继电器单刀单掷继电器是指只有一组触点,能够实现闭合和断开的继电器。
它通常用于电气控制系统中的开关控制。
(2)单刀双掷继电器单刀双掷继电器是指只有一组触点,但能够实现两种不同状态的切换。
它通常用于电路的选择控制。
(3)双刀双掷继电器双刀双掷继电器是指有两组触点,能够实现两种不同状态的切换。
它通常用于电路的选择控制和切换控制。
3. 按用途分类(1)信号继电器信号继电器是指用于信号放大、隔离和转换的继电器。
它通常用于电路的信号放大和隔离控制。
(2)保护继电器保护继电器是指用于电气设备保护的继电器。
它通常用于电机过载保护、变压器保护、线路保护等方面。
(3)控制继电器控制继电器是指用于电气控制的继电器。
它通常用于电路的开关控制、时间控制、循环控制等方面。
二、继电器的作用1. 开关作用继电器的最基本作用是实现电路的开关控制。
它可以将小电流控制大电流,从而实现对电路的开关控制。
2. 保护作用继电器可以实现电气设备的保护控制。
例如,电机过载保护继电器可以在电机过载时自动断开电路,保护电机不受损坏。
继电器工作原理与作用
继电器工作原理与作用继电器是一种电气控制器件,广泛应用于电力系统、自动化控制系统等领域。
其主要作用是在电路中起到开关的作用,能够通过控制一个电路的开关来控制另一个电路的通断。
本文将介绍继电器的工作原理和其在电路中的作用。
一、继电器的工作原理继电器由电磁线圈和触点组成。
当电流通过电磁线圈时,线圈内产生磁场,使得线圈上的铁芯吸引,从而闭合触点;当电流断开时,磁场消失,铁芯恢复原状,触点断开。
这种通过电磁力控制触点通断的原理是继电器工作的基础。
继电器根据触点的动作方式可分为吸合型和释放型。
吸合型继电器在有电流通过时触点闭合,断开电流后触点打开;释放型继电器则相反,在有电流通过时触点打开,断开电流后触点闭合。
二、继电器在电路中的作用1.继电器可以放大电路的功率:通过继电器的触点可以控制大功率电路的开关,起到放大功率的作用。
2.控制电路的通断:继电器通过控制触点的闭合和断开,实现电路的通断控制,从而实现自动控制。
3.保护电路和设备:在电路中加入继电器可以实现过载保护、短路保护等功能,保护电路和设备的安全运行。
4.隔离电路:继电器可以在两个电路之间起到隔离的作用,防止电路之间的相互影响。
继电器在现代电气控制系统中扮演着重要的角色,其工作原理和作用使其成为电路中不可或缺的元件之一。
通过对继电器的深入理解,能够更好地应用和设计电气控制系统,提高系统的可靠性和安全性。
结语继电器作为一种重要的电气控制器件,在电路中起着重要的作用。
本文介绍了继电器的工作原理和在电路中的作用,希望能够帮助读者更好地理解和应用继电器,提高对电路控制系统的设计和应用水平。
常用继电器介绍范文
常用继电器介绍范文继电器是一种电气开关设备,通过小电流控制大电流的开关。
它是由电磁铁和触点组成的,在电磁铁通电时,吸引触点闭合,截断或连接电路。
继电器被广泛应用于工业、家庭和电子设备中,用于控制和保护电路。
继电器通常由以下几个部分组成:电磁铁、触点、弹簧、一组接线螺钉和外壳。
电磁铁是继电器的核心部件,通电时产生磁场吸引触点闭合。
触点分为常开触点和常闭触点,常开触点在继电器通电时闭合,常闭触点在继电器通电时断开。
弹簧用于控制触点的动作,使其能够快速开关。
接线螺钉用于连接外部电路,外壳则用于保护内部电路。
1.通用继电器:通用继电器适用于各种电气控制和保护电路。
它们具有较小的尺寸和广泛的应用范围。
通用继电器通常具有多组触点,可用于控制多个电路。
2.电力继电器:电力继电器主要用于控制大电流电路,如电机启动、停止和反转控制。
它们通常具有较大的触点和高耐压能力。
3.时间继电器:时间继电器通过设置时间延时来控制电路的开关。
它们可以精确控制开关的时间,适用于需要定时操作的电器设备。
4.温度继电器:温度继电器用于检测和控制温度。
它们通常通过传感器测量温度,并根据设定的温度范围开关电路。
5.电压继电器:电压继电器用于控制电路中的电压波动。
当电路中的电压超过或低于设定值时,电压继电器将开启或关闭电路。
继电器的使用具有以下几个优点:1.分离控制电路和被控制电路,实现电气隔离,提高了电气安全性。
2.大电流的控制能力,可以控制高功率负载设备。
3.可以实现复杂的控制逻辑,如时间延时、温度控制等。
4.继电器具有较高的可靠性和稳定性,在较恶劣的环境条件下仍能正常工作。
然而,继电器也存在一些缺点,比如体积较大、开关速度较慢、寿命有限等。
随着电子技术的发展,继电器正在逐渐被半导体开关器件取代,如晶体管和固态继电器。
这些器件具有体积小、响应速度快、寿命长等优势,逐渐在一些特定领域得到应用。
综上所述,继电器是一种广泛应用于工业、家庭和电子设备中的电气开关设备。
继电器的构造和原理
继电器的构造和原理继电器是一种电控制装置,用于控制电路的开关。
它由一个电磁部分和一个机械部分组成,主要作用是通过控制电磁线圈的通断来实现电路的开闭。
以下将详细介绍继电器的构造和工作原理。
一、继电器的构造继电器主要由以下几个部分组成:1.电磁部分:电磁部分由电磁线圈、铁芯和弹簧组成。
电磁线圈是继电器的控制部分,通过通电或断电来产生磁场,控制铁芯的吸合和释放。
铁芯是电磁线圈的磁导体,当电磁线圈通电时,铁芯会受到磁力的作用吸合,从而改变继电器的开闭状态。
弹簧用于控制铁芯的回弹,使继电器恢复到初始状态。
3.外壳和线路连接部分:继电器的外壳是保护装置的一部分,起到固定、保护和导热的作用。
线路连接部分包括插头和引出线,用于与外部电路进行连接。
二、继电器的工作原理继电器的工作原理有两种方式:电磁吸合式和电磁制动式。
1.电磁吸合式:当继电器的电磁线圈通电时,产生磁场吸引铁芯,使触点闭合,电路通断。
当电磁线圈断电时,磁场消失,由于弹簧的作用,触点恢复到初始状态,断开电路。
2.电磁制动式:当继电器的电磁线圈通电时,产生磁场吸引铁芯,同时释放制动弹簧,使铁芯与触点座分离,触点断开,电路断开。
当电磁线圈断电时,磁场消失,由于制动弹簧的作用,铁芯回弹并与触点座重新接触,触点闭合,电路通断。
继电器根据控制电磁线圈通断的方式可以分为两种类型:直流继电器和交流继电器。
1.直流继电器:当继电器为直流继电器时,通电时继电器的触点闭合,断电时触点打开。
因为直流电流方向不会发生变化,所以无论是通电还是断电,电流始终在同一个方向上流动。
2.交流继电器:当继电器为交流继电器时,电流的方向会周期性地变化。
通电时电流方向从正向到反向,断电时电流方向从反向到正向。
因此,交流继电器除了要控制触点的闭合和断开,还需考虑电流方向的变化。
继电器通电时,电磁线圈产生磁场,使触点闭合;断电时,由于电流方向的变化,电磁线圈的磁场也会变化,触点会打开。
继电器的工作原理简单易懂,广泛应用于电力系统、自动控制系统、通信系统等领域。
继电器的工作原理
继电器的工作原理引言概述:继电器是电气控制系统中常见的元件,它起到了电路开关的作用。
本文将详细介绍继电器的工作原理,包括其基本组成、工作方式、工作原理以及应用领域等方面,以匡助读者更好地理解和应用继电器。
正文内容:1. 继电器的基本组成1.1 电磁铁:继电器的核心部件,通过电流激励产生磁场,控制继电器的开关状态。
1.2 触点:继电器的开关部份,由触点片和触点弹簧组成,能够实现电路的通断。
1.3 引脚:连接继电器与外部电路的接口,通常包括控制端和输出端。
2. 继电器的工作方式2.1 电流控制型继电器:通过外部电流控制电磁铁的通断,进而控制触点的闭合和断开。
2.2 电压控制型继电器:通过外部电压控制电磁铁的通断,实现触点的开关。
2.3 磁控型继电器:通过外部磁场控制电磁铁的通断,控制触点的闭合和断开。
3. 继电器的工作原理3.1 吸合过程:当电流通过电磁铁时,电磁铁产生磁场,吸引触点片闭合,实现电路通断。
3.2 断开过程:当电流住手流过电磁铁时,电磁铁的磁场消失,触点弹簧的作用下,触点片断开,电路断开。
3.3 双刀触点:某些继电器具有两组触点,可以同时控制两个电路的通断。
4. 继电器的应用领域4.1 自动控制系统:继电器广泛应用于工业自动化控制系统中,如自动化生产线、机器人控制等。
4.2 电力系统:继电器在电力系统中起到保护和控制的作用,如过流保护、短路保护等。
4.3 交通运输:继电器在交通信号灯、电动车辆充电桩等领域发挥着重要作用。
4.4 电子设备:继电器也广泛应用于电子设备中,如计算机、通信设备等。
5. 继电器的发展趋势5.1 小型化:随着科技的发展,继电器正朝着体积更小、功耗更低的方向发展。
5.2 高可靠性:继电器的可靠性是应用的关键,未来继电器将更加稳定可靠。
5.3 智能化:继电器将与传感器、控制器等智能设备结合,实现更智能化的控制。
总结:通过对继电器的工作原理的详细阐述,我们了解到继电器的基本组成、工作方式和工作原理。
继电器类型与原理介绍课件
THANKS。
电磁继电器具有高可靠性、低成本、易于集成等优点,在自 动化控制领域得到广泛应用。它能够实现电路的通断控制, 常用于电机控制、灯光控制、温度控制等领域。
03
固态继电器
工作原理
固态继电器是一种电子控制器件 ,利用半导体元器件代替传统机 械触点,实现电路的通断控制。
当输入控制信号达到一定阈值时 ,固态继电器内部的半导体器件 开始导通,使输出端与输入端之
特点与应用
光电继电器具有高灵敏度、快速响应、抗干扰能力强等优点 ,能够实现长距离、高速度、高精度的信号传输和控制。
光电继电器在通信、电力、自动化等领域得到广泛应用,如 光纤通信系统中的光信号传输控制、电力系统的自动控制和 自动化生产线上的运动控制等。
05
热继电器
工作原理
热继电器是一种利用电流的热效应来切断电路的保护电器,主要用于电动机的过 载保护。
间形成电流通路。
当控制信号消失或未达到阈值时 ,固态继电器内部的半导体器件 截止,切断输出端与输入端之间
的电流通路。
结构组成
01
02
03
04
固态继电器主要由输入电路、 控制电路和输出电路三部分组
成。
输入电路负责接收外部的控制 信号,并将其传递给控制电路
。
控制电路是固态继电器的核心 部分,由半导体器件构成,负
特点与应用
热继电器具有结构简单、体积小 、重量轻、价格便宜等特点,因 此在电动机控制电路中得到了广
泛应用。
需要注意的是,热继电器不能用 于短路保护,因为短路电流通常 很大,会使热元件在极短的时间
内烧毁。
此外,热继电器在使用过程中应 定期检查其动作是否灵敏可靠, 防止因双金属片疲劳或其它原因
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
继电器是我们生活中常用的一种控制设备,通俗的意义上来说就是开关,在条件满足的情况下关闭或者开启。
继电器的开关特性在很多的控制系统尤其是离散的控制系统中得到广泛的应用。
从另一个角度来说,由于为某一个用途设计使用的电子电路,最终或多或少都需要和某一些机械设备相交互,所以继电器也起到电子设备和机械设备的接口作用。
最常见的米尼莱克继电器要数热继电器,通常使用的热继电器适用于交流50HZ、60HZ、额定电压至660V、额定电流至80A的电路中,供交流电动机的过载保护用。
它具有差动机构和温度补偿环节,可与特定的交流接触器插接安装。
米尼莱克时间继电器也是很常用的一种继电器,它的作用是作延时元件,通常它可在交流50HZ、60HZ、电压至380V、直流至220V的控制电路中作延时元件,按预定的时间接通或分断电路。
可广泛应用于电力拖动系统,自动程序控制系统及在各种生产工艺过程的自动控制系统中起时间控制作用。
在控制中常用的米尼莱克中间继电器通常用作继电控制,信号传输和隔离放大等用途。
此外还有米尼莱克电流继电器用来限制电流、米尼莱克电压继电器用来控制电压、静态电压继电器、米尼莱克相序电压继电器、米尼莱克相序电压差继电器、米尼莱克频率继电器、米尼莱克功率方向继电器、米尼莱克差动继电器、接地继电器、米尼莱克电动机保护继电器等等。
正是有了这些不同类型的继电器,我们才有可能对不同的物理量作出控制,完成一个完整的控制系统。
除了传统的米尼莱克继电器之外,米尼莱克继电器的技术还应用在其他的方面,比如说电机智能保护器是根据三相交流电动机的工作原理,分析导致电动机损坏的主要原因研制的,它是一种设计独特,工作可靠的多功能保护器,在故障出现时,能及时切断电源,便于实现电机的检修与维护,该产品具有缺相保护,短路、过载保护功能,适用于各类交流电动机,开关柜,配电箱等电器设备的安全保护和限电控制,是各类电器设备设计安装的优选配套产品。
该技术安装尺寸、接线方式、电流调整与同型号的双金属片式热继电器相同。
是直接代替双金属片式热继电器的更新换代的先进电子产品。
而其真正的原理还是继电器技术。
米尼莱克继电器技术发展到现在,已经和计算机技术结合起来,产生了可编
程控制器的技术。
可编程控制器简称作PLC。
它是将微电脑技术直接用于自动控制的先进装置。
它具有可靠性高,抗干扰性强,功能齐全,体积小,灵活可扩,软件直接、简单,维护方便,外形美观等优点;以往继电器控制的电梯有几百个触点控制电梯的运行。
有一个触点接触不良,就会引起故障,维修也相当麻烦,而PLC控制器内部有几百个固态继电器,几十个定时器和计数器,具备停电记忆功能,输入输出采用光电隔离,控制系统故障仅为继电器控制方式的10%。
正因为如此,国家有关部门已明文规定从97年起新产电梯不得使用继电器控制电梯,改用PLC微电脑控制电梯。
