接触器的结构及工作原理.

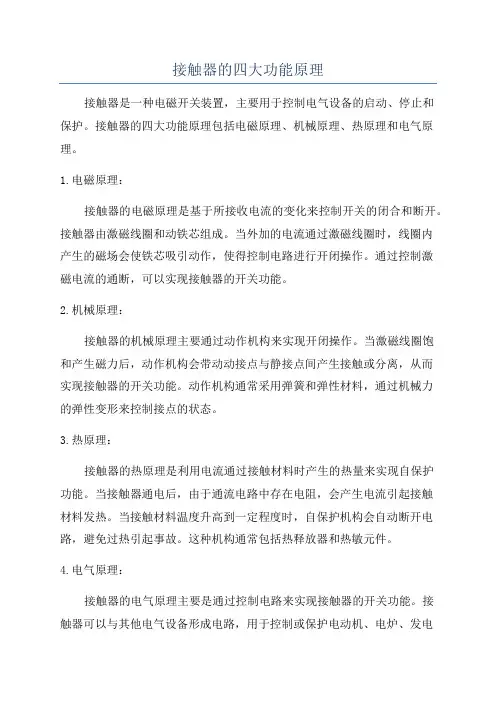

接触器的四大功能原理
接触器的四大功能原理接触器是一种电磁开关装置，主要用于控制电气设备的启动、停止和保护。
接触器的四大功能原理包括电磁原理、机械原理、热原理和电气原理。
1.电磁原理：接触器的电磁原理是基于所接收电流的变化来控制开关的闭合和断开。
接触器由激磁线圈和动铁芯组成。
当外加的电流通过激磁线圈时，线圈内产生的磁场会使铁芯吸引动作，使得控制电路进行开闭操作。
通过控制激磁电流的通断，可以实现接触器的开关功能。
2.机械原理：接触器的机械原理主要通过动作机构来实现开闭操作。
当激磁线圈饱和产生磁力后，动作机构会带动动接点与静接点间产生接触或分离，从而实现接触器的开关功能。
动作机构通常采用弹簧和弹性材料，通过机械力的弹性变形来控制接点的状态。
3.热原理：接触器的热原理是利用电流通过接触材料时产生的热量来实现自保护功能。
当接触器通电后，由于通流电路中存在电阻，会产生电流引起接触材料发热。
当接触材料温度升高到一定程度时，自保护机构会自动断开电路，避免过热引起事故。
这种机构通常包括热释放器和热敏元件。
4.电气原理：接触器的电气原理主要是通过控制电路来实现接触器的开关功能。
接触器可以与其他电气设备形成电路，用于控制或保护电动机、电炉、发电机等电气设备。
通过调节控制电路的开闭状态，可以实现对电气设备的启动、停止和保护，以避免电气设备过载或故障。
综上所述，接触器的四大功能原理包括电磁原理、机械原理、热原理和电气原理。
这些原理使得接触器能够实现可靠的开关控制和保护功能，广泛应用于各种电气设备和电力系统中。
交流接触器工作原理及结构是怎样的
交流接触器工作原理及结构是怎样的交流接触器是一种用于控制高电压、高电流电路的电器装置。
交流接触器工作原理简单，它通过控制低电压、低电流电路来控制高电压、高电流电路。
本文将介绍交流接触器的工作原理与结构组成。
工作原理交流接触器的工作原理可以分为两个部分：触点系统和电磁系统。
触点系统触点系统主要由静触点和动触点组成，它们是通过弹簧力和电磁力作用在一起的。
当电磁系统通电时，会产生一个磁场，使得电磁铁的铁芯和磁铁体产生吸引力。
吸引力会推动动触点和静触点闭合，从而形成一个通路。
当电磁系统断电时，弹簧的弹性会将动触点和静触点分开。
这时通路会断开，电路就不再通电。
电磁系统电磁系统由电磁铁和铁芯组成。
当电磁铁通电时，通过电流作用在电线圈上产生一个磁场，磁场会使铁芯产生吸引力。
铁芯会前进并与静触点连接，从而完成触点的闭合。
当电路开关发出断开指令时，电磁铁停止通电，磁场消失，铁芯不再具有吸引力，弹簧的弹性将动触点和静触点分开，通路断开。
结构组成一个标准的交流接触器通常包括一个电磁部分和一个触点部分。
电磁部分电磁部分由电磁铁圈和铁芯构成。
电磁铁圈上绕有若干圈细铜线，当通电时，电流流过铜线，形成磁场，吸引铁芯，从而完成触点的闭合。
触点部分触点部分分为静触点和动触点。
静触点与动触点，分别固定在两个不同的接线柱上。
当接线柱上有电流时，静触点和动触点之间形成电流通路，形成电路，同时触点部分有局部堆积的热量通过空气散发。
触点通常由铜合金或银合金制成，因为它们能够承受电弧的能量，从而提高了交流接触器的寿命。
其他除了电磁部分和触点部分以外，交流接触器还包括一个承载器，一个接线柱等组成部分，当这些组成部分协同工作时，交流控制器才能正常工作。
总结交流接触器是一种高电压、高电流控制装置，它通过电磁系统和触点系统的协同工作来完成通电和断电的控制。
在交流接触器中，电磁部分和触点部分是两个相互独立的供电部分。
当电磁部分通电或者断电，则会控制触点部分，实现通电或者断电的控制。
接触器工作原理及结构
接触器工作原理及结构接触器是传动控制系统中常见的电器元件之一，用于控制电动机的启停和方向的切换。
本文将介绍接触器的工作原理和结构。
一、工作原理接触器的工作原理主要是通过控制电路的电磁吸合作用来实现电机的启停和切换。
接触器通常包括三个主要组成部分：触点、线圈和电磁系统。
1.触点：触点是接触器中的关键部分，也是实现电气连接和断开的核心部件。
它由导电材料制成，通常使用银合金或铜作为触点材料，因为这些材料导电性能好、接触面积大，而且具有较好的耐磨性。
接触器的触点分为主动触点和常规触点。
主动触点是由线圈控制，当线圈通电时，会产生磁场，使主动触点吸合或断开；而常规触点则需要人工操作。
2.线圈：线圈是接触器的电磁部件，由绕组和铁芯组成。
线圈的绕组部分通常采用铜线，通电时会产生电磁场。
铁芯的作用是增强磁场的强度，并引导电磁力线，使其集中在触点上，增加触点的开闭力度。
3.电磁系统：电磁系统主要由上、下磁极、动铁和固定铁芯等部分组成。
当线圈通电时，电流经过线圈会产生电磁力，使得动铁被吸引或排斥。
动铁的运动会直接影响触点的开闭状态。
通过控制线圈通电和断电，可以实现对接触器内触点的控制，从而实现电机的启动和停止。
当线圈通电时，电磁力将触点闭合，电流能够流通，电机工作；当线圈断电时，触点打开，电机停止工作。
二、结构接触器的结构主要包括外壳、触点系统、线圈和电磁系统等组成部分。
1.外壳：接触器外壳一般由绝缘材料制成，用于保护内部的触点系统和线圈等关键部件。
外壳通常具有较好的绝缘性能和耐压性能，以确保安全性和可靠性。
2.触点系统：触点系统是接触器中的关键部分，它由触点、触点弹簧和触点支持结构等组成。
触点弹簧的作用是保持触点的稳定性和弹性，使其能够承受一定的电流和电压。
触点的支持结构则是用来固定触点并提供运动的支持。
3.线圈：线圈是接触器中的电磁部件，用于产生电磁场。
线圈一般采用铜线绕制在绝缘材料上，并且通常具有较低的电阻，并能耐受较大的电流。
交流接触器结构与工作原理
交流接触器结构与工作原理交流接触器是一种常用的电气控制器件，用于控制电路的开关和断开。
它由电磁系统和机械系统组成，通过电磁力来控制机械连接和断开电路。
本文将详细介绍交流接触器的结构和工作原理。
一、结构交流接触器通常由以下几个部分组成：1. 电磁系统：包括电磁铁和电磁线圈。
电磁铁由铁芯、固定触点和动触点组成。
电磁线圈通过通电产生磁场，使得电磁铁的动触点与固定触点连接或断开。
2. 机械系统：包括触点和传动机构。
触点由固定触点和动触点组成，通过机械连接与电磁铁相连。
传动机构用于将电磁铁的动作传递给触点，实现电路的开关和断开。
3. 外壳：用于保护内部元件，防止触电和外界环境的干扰。
二、工作原理交流接触器的工作原理可以分为两个过程：吸合和分离。
1. 吸合过程：当交流接触器的线圈通电时，电流通过线圈产生磁场。
这个磁场作用于电磁铁上的动触点，使其受到电磁力的吸引，与固定触点接触，从而闭合电路。
在这个过程中，电流从线圈流向电磁铁，产生磁场，进而产生吸引力。
2. 分离过程：当交流接触器的线圈断电时，磁场消失，电磁铁上的动触点不再受到吸引力，与固定触点分离，电路断开。
在这个过程中，线圈中的电流消失，磁场消失，吸引力也消失，触点恢复到初始状态。
三、工作特点交流接触器具有以下几个特点：1. 高可靠性：交流接触器的触点采用优质导电材料制成，具有良好的导电性和耐磨性，能够长时间稳定工作。
2. 大容量：交流接触器能够承受较大的电流和电压，适用于各种工业控制电路。
3. 快速响应：交流接触器的动作速度较快，能够在短时间内实现电路的开关和断开。
4. 长寿命：交流接触器的结构坚固，使用寿命长，能够承受较大的负载和频繁的开关操作。
5. 安全可靠：交流接触器采用可靠的绝缘材料和防护措施，能够防止触电和外界环境的干扰。
四、应用领域交流接触器广泛应用于各个领域的电气控制系统中，常见的应用包括：1. 电动机控制：交流接触器可以用于控制电动机的启动、停止和反转，实现电动机的正常运行。
交流接触器的组成及工作原理
交流接触器的组成及工作原理
交流接触器是一种电器元件，可以用于控制大功率设备的开启和
关闭。
它通常由触点、线圈和机构三部分组成，下面我们来分步骤阐
述其具体组成和工作原理。
一、组成
1.触点：接触器的核心部件，是用来连接或断开电路的部分，触
点的材质通常是银合金或铜银合金。
2.线圈：也称为励磁线圈，是接触器的驱动部件，通过加电或断
电来使整个接触器工作。
通常使用直流或交流电源使线圈感应磁场。
3.机构：接触器的机械部件，用来控制触点的开关，通常采用的
结构为牛顿摆、固定架和随动铁芯等。
二、工作原理
1.静态工作原理：当接触器无电流通过时，触点处于断开状态，
当线圈通电时，产生磁场使得机构作用于触点，使其闭合，电路得到
通断，设备开始工作。
2.动态工作原理：当接触器开关时，机构通过作用于触点的力使
其断开，通常断开过程需要通过额外的控制电路来处理电弧出现问题，避免损坏触点。
3.特殊工作原理：接触器在使用过程中，通常会遇到过载、断线
等问题，此时机构会通过灵敏感应力控制触点，避免因为故障而导致
设备毁坏或火灾事故的发生。
通过了解接触器的组成和工作原理可以更好地应用于电气控制领域，在各个行业的设备中使用接触器有着十分广泛的应用，如电力、
石化、船舶、冶金等行业，可以更加有效地控制电路的使用和管理，
避免不必要的损失发生。
接触器的原理与接线
接触器的原理与接线
接触器的工作原理和接线步骤可以归纳如下:
1. 主要结构
接触器由电磁铁、移动触头、固定触头、弹簧等组成。
2. 通断原理
通电时,电磁铁产生的吸力带动移动触头弹簧,接触固定触头,电路接通。
断电时,弹簧使移动触头回位,电路断开。
3. 接线准备
准备接触器、载电器(如电机)、电源、连接电线。
4. 安装接触器
将接触器安装固定在合适位置,一般竖直安装,使接点向下。
5. 连接电源
将电源线缆接入接触器的电磁线圈端子,进行供电。
注意正负极。
6. 连接负载
将电机或其他负载器件的电源线,接入接触器的移动触头端。
7. 接地和保护
需要正确接好接触器的接地端子,正确选用保护装置如断路器。
8. 检查导电路径
通电前检查导电路径是否正确,接触器接点要首先接通负载再接通电源。
9. 通电测试
专业电工通电测试,确保接触器动作正常,负载运行正常。
10. 标注警示
在接触器上需要清晰标注触电警示标志。
按正确步骤接线,接触器就可以安全可靠地使用,控制电路通断。
直流接触器工作原理
直流接触器工作原理
直流接触器是一种电气开关装置，用于控制直流电路中的电流。
它的工作原理如下：
1. 接触器结构：直流接触器主要由电磁线圈、铁芯、动触点和固定触点组成。
其中电磁线圈通过与电源相连接，产生磁场。
动触点和固定触点之间存在间隙。
2. 开关动作：当电源通过电磁线圈时，电磁线圈中的磁场会被激活并加强，进而吸引铁芯向下移动。
当铁芯移动到一定位置时，动触点与固定触点之间的间隙将被关闭。
3. 回路闭合：当动触点与固定触点闭合时，直流电流可以通过接触器的触点流过，形成一个闭合的电路。
这样，电流可以在接触器中流动，达到控制电器设备的目的。
4. 解除动作：当电磁线圈中的电流停止流动时，铁芯会恢复到原来的位置，动触点与固定触点之间的间隙重新打开，从而断开电流。
直流接触器的工作原理基于电磁吸引力和磁场的产生。
通过控制电磁线圈中的电流，可以实现接触器的开关动作，从而控制直流电路中的电流流向。
由于直流电流的特性，直流接触器在设计和使用时需要注意电弧的产生和控制，以确保可靠的开关和保护电器设备。
接触器概述
接触器
4 接触器的主要技术指标
额定电压
交流接触器： 127、220、380、500V 直流接触器： 110、220、440V
额定电流
交流接触器：5、10、20、40、60、100、150、250、400、600A 直流接触器：40、80、100、150、250、400、600A
吸引线圈额定电压
交流接触器：36、110（127）、220、380V 直流接触器：24、48、220、440V
接触器
1 接触器的原理与结构
1．结构
➢触头系统：主触头、辅助触
头
5
常开触头（动合触头）
4
6
常闭触Байду номын сангаас（动断触头）
➢电磁系统：动、静铁芯，吸
5
引线圈和反作用弹簧
4 3
7
➢灭弧系统：灭弧罩及灭弧栅
2
片灭弧
1
接触器
2 工作原理
线圈加额定电 压，衔铁吸合，常 闭触头断开，常开 触头闭合；线圈电 压消失，触头恢复 常态。为防止铁心 振动，需加短路 环。
接触器
5 接触器的型号
如 CJ12T-250 ， 该型号的意义为 CJ12T 系 列 交 流 接 触 器，额定电流250A， 主触头为三极。
CZ0-100/20为 CZ0系列直流接触器 ，额定电流100A，双 极动合主触头。
接触器
6 接触器的使用选择原则
➢ 根据电路中负载电流的种类选择接触器的类型； ➢ 接触器的额定电压应大于或等于负载回路的额定电压； ➢ 吸引线圈的额定电压应与所接控制电路的额定电压等级一致； ➢ 额定电流应大于或等于被控主回路的额定电流。
接触器
灭弧装置
常闭辅助触头
接触器原理及常用型号简介
7. 接触器主要技术指标
▪ 1.额定电压（指主触点）
▪ 1）交流接触器： 127、220、380、500V ▪ 2）直流接触器： 110、220、440V
▪ 2.额定电流（指主触点）
▪ 1）交流接触器：5、10、20、40、60、100、150、 250、400、 600A
▪ 2）直流接触器：40、80、100、150、250、400、 600A
●全系列接触器采用银基合金触头。CJ20-10、16用AgNi触头 ，CJ20-40及以上用银基氧化物触头。灭弧性能优良的触头灭弧系统 配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命，并适于在A C-4类特别繁重的条件下工作。
交流接触器CJ20系列-3
▪ ● 触头灭弧系统：不同容量等级的接触器采用不同的灭弧结构。
● CJ20-10、CJ20-16 、CJ2-25为不带灭弧罩的三层二段式结 构，上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统，下 段为热塑性塑料底座安装电磁系统及缓冲装置，底座上除有螺钉固定 的安装孔外还装有卡轨安装用的锁，可安装于I EC标准规定的35mm 宽帽形安装轨上，拆装方便。CJ20-40及以上的接触器为两层布置正 装式结构，主触头和灭弧罩室在上，电磁系统在下，两只独立的辅助 触头组件布置在躯壳两侧。
交流接触器CJ16(19)系列-2
交流接触器CJ19系列-3
交流接触器CJ40系列-1
▪ CJ40系列交流接触器用于50Hz或60Hz、额定电压至660V或1140V 、电流至800A的电力系统中接通与分断电路，并与适当的热继电器 或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路 。
高直温流引 接起触电器▪弧CZ附交O近系电列流气-3绝接缘材触料烧器坏；常采用灭弧栅的机构图,灭弧栅是数片钢片制 成的栅状装置，当触点断开发生电弧时，电弧进入栅片内 B9-B25可装四对触头（三个主触头、一个辅助触头或四个主触头）。
接触器结构原理
一、接触器的定义接触器分为交流接触器（电压AO和直流接触器（电压DC）,它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合,以达到控制负载的电器。
交流接触器一般是用来启动设备,利用不同的控制接线方法可以控制电动机的正反转，启停，并可利用控制电缆的长短实现远程控制，改变接法还可以实现多地控制制。
还有就是可以在停电的状态下，可以保持电动机（机械）在停止状态，防止由于停电在次来电造成电动机（机械）在次运转，给操作工人带来不可预见的伤害。
当然电动机（设备）在来电以后可以认为启动。
还有交流接触器配合过热继电器或电动机综合保护器一起使用，可以保护电动机，过载和缺相而烧毁，达到保护电动机的目的。
二、接触器的结构和动作原理交流接触器是由电磁线圈和山字形静、动铁芯、三副常开主触头、二副常开辅助触头和二副常闭辅助触头等主要部分构成。
当接触器的线圈通电后,线圈中流过的电流产生磁场，使铁芯产生足够大的吸力，克服反作用弹簧的反作用力，将衔铁吸合，通过传动机构带动三对主触头和辅助常开触头闭合，辅助常闭触头断开；当接触器线圈断电或电压显著下降时，由于电磁吸力消失或过小，衔铁在反作用弹簧力的作用下带动各触头恢复到原始状态。
图片三、接触器的使用接线方法：1、一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
2、首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点,一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部。
还要注意外加电源的电压是多少(22OV或380V),一般铭牌上都标有。
并且注意接触点是常闭还是常开。
如果有自锁控制，可根据原理图理一下线路。
四、接触器的基本分类在电工学上接触器是一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机。
专业资料 直流接触器结构和工作原理
直流接触器结构和工作原理直流接触器是一种用于控制直流电流的开关设备，广泛应用于电力系统中。
它的结构和工作原理对于理解其性能和操作非常重要。
以下是对直流接触器的主要组成部分及其工作原理的详细解释。
1.电磁机构直流接触器的电磁机构主要由线圈、铁芯和反力弹簧组成。
当线圈通电时，会产生磁场，吸引铁芯，使铁芯移动。
反力弹簧用于保持铁芯的位置，防止其过度移动。
2.触点系统直流接触器的触点系统包括主触点和弧触头。
主触点用于接通或断开主电路，弧触头则用于熄灭电弧，防止电路短路。
触点通常由银或铜等高导电材料制成，以提高导电性能。
3.灭弧装置在断开电路时，触点间会产生电弧。
电弧会烧坏触点，影响接触器的寿命。
因此，直流接触器配备了灭弧装置，以在断开电路时迅速熄灭电弧。
常见的灭弧装置包括金属栅片、陶质栅片和真空管等。
4.主触头与弧触头的复合型构造为了提高直流接触器的性能，通常将主触头和弧触头组合在一起，形成复合型构造。
这种构造使得在接通或断开电路时,弧触头能够迅速熄灭电弧，减少对触点的损伤。
5.弹簧和支架底座等弹簧在直流接触器中起着重要作用，它用于保持触点的位置，并确保触点间的压力适中。
支架底座用于固定直流接触器的各个部件，并确保其整体结构的稳定性。
工作原理总结：当直流接触器线圈通电时，电磁机构产生磁场吸引铁芯，使铁芯移动。
触点系统中的主触点和弧触头也随之移动，接通或断开主电路。
在接通电路时，电弧可能在触点间产生，但灭弧装置能够迅速熄灭电弧，保护触点不受损伤。
弹簧确保触点位置准确，支架底座则维持整个结构的稳定。
通过这些组成部分的协同工作，直流接触器实现了对直流电流的有效控制。
施耐德接触器工作原理
施耐德接触器工作原理
施耐德接触器是一种电气控制设备，它将控制电路与电动机或其他负载隔离，并可通过控制电路的通断来启动或停止负载。
其工作原理如下：
1. 接触器结构：施耐德接触器一般由一个电磁线圈、一个可移动的铁芯以及一对接点组成。
电磁线圈产生磁场，使铁芯磁化并吸引。
吸引力可通过机械机构将移动触点与固定触点接通或断开。
2. 吸合状态：当外加电压通过电磁线圈时，电磁线圈产生磁场，使铁芯吸引并拉动移动触点，从而与固定触点接通。
此时，控制电路与负载形成通路，负载开始工作。
3. 断开状态：当去掉电源或电磁线圈电流下降时，磁场消失，铁芯失去吸引力，移动触点被弹簧机构弹开，与固定触点断开。
控制电路与负载断开，负载停止工作。
4. 辅助触点：除了主触点外，施耐德接触器还可以配置辅助触点。
辅助触点可以用于监控接触器的状态，例如用于报警或信号传输。
总结：施耐德接触器利用电磁原理，通过电磁线圈产生的吸引力控制触点的通断，从而实现对负载的启动和停止。
辅助触点可以用于监控接触器的状态。
交流接触器的结构及工作原理
交流接触器的结构及工作原理
1、接触器的结构
以沟通接触器为例，它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：1）电磁机构
电磁机构的组成：由电磁线圈、铁心和衔铁组成。
电磁机构的功能：操作触点的闭合和断开。
2）触点系统
触点是接触器的执行元件，用来接通或断开被掌握电路。
触点系统包括主触点和帮助触点。
◆ 主触点：用在通断电流较大的主电路中。
◆ 帮助触点：用于接通或断开掌握电路，只能通过较小的电流。
按其原始状态可分为常开触点和常闭触点。
触点系统包括主触点和帮助触点。
◆ 常开触点：原始状态时（即线圈未通电）断开，线圈通电后闭合的触点叫常开触点；
◆ 常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点（线圈断电后全部触点复原）。
3）灭弧系统
容量在10A以上的接触器都有灭弧装置，常采纳纵缝灭弧罩及栅片灭弧装置。
4）反力装置
包括弹簧、传动机构、接线柱及外壳等。
5）支架和底座
用于接触器的固定和安装。
2、接触器的工作原理：
图1 沟通接触器结构示意图
1-动触头2-静触头3-衔铁4-弹簧5-线圈
6-铁心7-垫毡8-触头弹簧9-灭弧罩10-触头压力弹簧线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消逝，触头恢复常态。
为防止铁心振动，需加短路环。
3、接触器的图形及文字符号
图2接触器的图形符号和文字符号。
直流接触器的工作原理及作用
直流接触器的工作原理及作用
一、引言
直流接触器是一种电器，它的主要作用是控制电路的开关，常用于直
流电机的起动和停止。
本文将详细介绍直流接触器的工作原理及作用。
二、直流接触器的结构
直流接触器由外壳、线圈、铁芯、动触头和静触头等部分组成。
其中，线圈通过磁场作用使得动触头与静触头之间产生接点或断开接点。
三、直流接触器的工作原理
1. 线圈通电时
当线圈通电时，会在铁芯内部产生磁场。
这个磁场会使得动触头受到
吸引力而向静触头方向移动，从而使得两者之间产生接点。
同时，在
动触头和静触头之间形成了一个封闭回路，从而使得电流可以通过这
个回路进行传输。
2. 线圈断电时
当线圈断电时，铁芯内部的磁场消失。
此时，动触头不再受到吸引力而恢复到原来的位置，并与静触头断开。
此时，回路被打开，电流无法通过这个回路进行传输。
四、直流接触器的作用
直流接触器主要用于控制电路的开关。
在直流电机的起动和停止过程中，需要通过直流接触器来控制电机的通断。
此外，在一些需要频繁切换和控制电路开关的场合，也可以使用直流接触器来实现。
五、总结
通过对直流接触器的结构、工作原理和作用进行介绍，我们可以了解到直流接触器是一种非常重要的电气元件，它在直流电机起动和停止以及其他需要频繁切换和控制电路开关的场合都有广泛应用。
交流接触器结构与工作原理
交流接触器结构与工作原理一、引言交流接触器是一种常见的电气控制装置，广泛应用于工业、农业和居民领域。
它是实现电动机控制和电路开关的重要元件之一。
本文将重点介绍交流接触器的结构和工作原理。
二、交流接触器结构交流接触器通常由电磁系统、触点系统和辅助系统组成。
1. 电磁系统电磁系统由线圈、铁芯和磁极等组成。
当线圈通电时，它会产生磁场。
铁芯和磁极的作用是集中磁场，提高接触器的磁化效果。
2. 触点系统触点系统包括主触点和辅助触点。
主触点是控制电路的开关，它通常由静触点和动触点组成。
辅助触点用于参与其他辅助功能的实现，例如电流过载保护和电压过低保护等。
3. 辅助系统辅助系统通常包括线圈过流保护、过压保护和热继电器等。
这些系统的作用是确保交流接触器的安全运行，保护电路和电动机。
三、交流接触器工作原理交流接触器的工作原理是基于电磁感应和电路闭合的原理。
1. 吸合过程当将交流接触器的线圈接通电源时，线圈中产生的磁场使得磁极产生吸力，使得动触点与静触点合拢。
主触点的闭合导通使得主电路通电，电动机开始工作。
2. 分离过程当线圈断电时，磁场消失，磁极失去吸引力。
动触点受弹簧力的作用分离，主触点断开，主电路断电，电动机停止工作。
3. 辅助功能的实现辅助系统如热继电器可以根据电流大小来判断电流是否过载，并及时切断电路，以保护电路设备的安全运行。
同样地，过压保护和过流保护也是确保电路安全运行的重要辅助功能。
四、总结交流接触器作为电气控制装置的重要组成部分，在电动机控制和电路开关中起着重要的作用。
本文主要介绍了交流接触器的结构和工作原理。
通过了解交流接触器的工作原理，可以更好地应用其在实际工程中，从而达到准确控制电路和延长电器设备的使用寿命的目的。
交流接触器的结构和工作原理将为工程技术人员提供有关电气控制方面的更深入的知识和理解。
交流接触器结构与工作原理
交流接触器结构与工作原理交流接触器是一种电气开关设备，广泛应用于工业控制系统中。
它主要用于控制电动机的启动、停止和反转等操作。
本文将详细介绍交流接触器的结构和工作原理。
一、结构交流接触器通常由电磁系统、触点系统和辅助系统组成。
1. 电磁系统：电磁系统是交流接触器的核心部分，它由电磁铁和铁芯组成。
电磁铁由线圈和铁芯构成，线圈通电时产生磁场，吸引铁芯，使触点闭合或断开。
2. 触点系统：触点系统由动触点和静触点组成。
动触点由弹簧压紧，当电磁铁吸引铁芯时，动触点与静触点闭合，电流得以通路。
当电磁铁断电时，动触点与静触点分离，电流断开。
3. 辅助系统：辅助系统包括过载保护装置、灯信号装置和辅助触点等。
过载保护装置能够在电动机过载时自动断开电路，保护电动机免受损坏。
灯信号装置用于指示接触器的工作状态。
辅助触点可以用于控制其他电器设备。
二、工作原理交流接触器的工作原理基于电磁吸合和断开的原理。
1. 吸合过程：当控制电路通电时，电流通过线圈，产生磁场。
磁场使得铁芯被吸引，使动触点与静触点闭合。
闭合后，电流从主触点流过，电动机得以启动或运行。
2. 断开过程：当控制电路断电时，线圈中断电流，磁场消失，铁芯失去吸引力，动触点与静触点分离。
分离后，电流中断，电动机停止运行。
交流接触器的工作原理可以通过控制电路的开闭来实现对电动机的启停控制。
通过合理设计触点和辅助系统，交流接触器可以实现多种功能，如过载保护、反转控制和远程控制等。
三、应用领域交流接触器广泛应用于工业控制系统中，特别是电动机控制方面。
以下是一些常见的应用领域：1. 电动机控制：交流接触器可用于电动机的启动、停止和反转等操作。
它能够提供可靠的电路连接和断开，确保电动机的正常运行。
2. 过载保护：交流接触器通常配备有过载保护装置，当电动机过载时，接触器会自动断开电路，保护电动机免受损坏。
3. 照明控制：交流接触器可以用于照明系统的控制，实现灯光的开关和调节。
4. 自动化系统：交流接触器可以与其他控制设备配合使用，实现自动化生产线的控制。
接触器
早期在交流电路中常采用空气阻尼型时间继电器 ，它 是利用空气通过小孔节流的原理来获得延时动作的。 它由电磁系统、延时机构和触点三部分组成，凡是继 电器感测元件得到动作信号后，其执行元件（触头） 要延迟一段时间才动作的继电器称为时间继电器
2.固态继电器
固态继电器是由微电子电路，分立电子器件，电力电 子功率器件组成的无触点开关。用隔离器件实现了控 制端与负载端的隔离。固态继电器的输入端用微小的
控制信号，达到直接驱动大电流负载。
4.中间继电器
中间继电器：用于继电保护与自动控制系 统中，以增加触点的数量及容量。 它用 于在控制电路中传递中间信号。中间继电 器的结构和原理与交流接触器基本相同， 与接触器的主要区别在于：接触器的主触 头可以通过大电流，而中间继电器的触头 只能通过小电流。所以，它只能用于控制 电路中。 它一般是没有主触点的，因为 过载能力比较小。所以它用的全部都是辅 助触头，数量比较多。新国标对中间继电 器的定义是K，老国标是KA。一般是直 流电源供电。少数使用交流供电。
通用接触器可大致分以下两类 1交流接触器。主要有电磁机构。触头系统。灭弧装置等组成。。常用的是CJ10。CJ12。 CJ12B等系列。。。 2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和 结构基本上与交流接触器是相同的。 按主触点连接回路的形式分 直流接触器 交流接触器 按操作机构分 电磁式接触器 永磁式接触器 永磁交流接触器是利用磁极的同性相斥、异性相吸的原理，用永磁驱动机构取代传统的电磁铁 驱动机构而形成的一种微功耗接触器。 永磁接触器-松峰 安装在接触器联动机构上极性固定不变的永磁铁，与固化在接触器底座上的可变极性软磁铁相互 作用，从而达到吸合、保持与释放的目的。软磁铁的可变极性是通过与其固化在一起的电子模块 产生十几到二十几毫秒的正反向脉冲电流，而使其产生不同的极性。根据现场需要，用控制电子 模块来控制设定的释放电压值，也可延迟一段时间再发出反向脉冲电流，以达到低电压延时释放 或断电延时释放的目的，使其控制的电机免受电网晃电而跳停，从而保持生产系统的稳定。 按驱动方式分 气动式接触器液压式接触器电磁式接触器
接触器工作原理
接触器工作原理接触器是一种电器元件，用于控制电路的通断。
它在工业和民用电器设备中广泛使用，承担着保护电路和控制电器设备的重要任务。
本文将介绍接触器的工作原理，包括接触器的结构和工作过程。
一、接触器的结构接触器通常由控制电路、主触点、辅助触点和线圈电路等组成。
1. 控制电路：接触器的控制电路由控制开关、保护元件和控制信号组成，用于控制接触器的工作状态。
2. 主触点：接触器的主触点由静触点和动触点组成。
静触点固定不动，动触点则能够进行运动。
当接触器吸合时，静触点与动触点进行接触，当接触器分离时，触点断开，从而实现电路的通断。
3. 辅助触点：接触器的辅助触点用于实现其他控制功能，如过载保护、短路保护等。
辅助触点的数量根据不同的应用需求而定。
4. 线圈电路：接触器的线圈电路通过电磁感应原理，使线圈中的电流产生磁场，从而吸引动铁芯，使触点吸合或分离。
线圈电路通常由交流或直流电源供电，根据不同的使用场景和控制方式而有所不同。
二、接触器的工作过程接触器的工作过程可以分为两个阶段：吸合阶段和分离阶段。
1. 吸合阶段：当控制信号进入接触器的线圈时，线圈中产生磁场。
磁场使得线圈附近的动铁芯受到磁力吸引，动铁芯向静触点运动，并与静触点接触。
这时，由接触器的主触点形成的电路闭合，电流通过该闭合电路。
接触器吸合后，线圈中的电流可以适当减小，因为此时已经通过主触点形成了一条低电阻闭合回路。
2. 分离阶段：当控制信号离开接触器的线圈时，线圈中的磁场消失。
动铁芯失去磁力吸引，回到原位，与静触点分离。
此时，由接触器的主触点形成的电路打开，电流无法通过该路径。
接触器分离后，线圈中的电流可以适当增大，以便维持接触器的可靠工作。
三、接触器的应用和优势接触器广泛应用于工业控制领域和民用电器设备中，其主要优势包括以下几点：1. 高可靠性：接触器的主触点采用合金材料制成，具有较高的电流承载能力和耐磨损性，能够实现长时间的可靠工作。
2. 大容量：接触器能够承载较大的电流和电压，适用于各种功率级别的电器设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
返回第一张
上一张幻灯片
下一张幻灯片
第1章
（2）交流接触器的工作原理
交流接触器的工作原理如下：当电磁线圈通电后，铁心 被磁化产生磁通。由此在衔铁气隙处产生电磁力将衔铁 吸合，主触点在衔铁的带动下闭合，接通主电路。 同时衔铁还带动辅助触点动作，动断辅助触点首先断开， 接着动合辅助触点闭合。在反力弹簧的作用下衔铁释放， 主触点、辅助触点又恢复到原来的状态。
第1章
1.2.1 接触器的结构及工作原理
1. 交流接触器外形及结构
主要由电磁系统、触头系统、灭弧装置、反力装置、支架与底座等组成
图1-13
交流接触器的外形及结构
a)外形 b）结构
返回第一张 上一张幻灯片 下一张幻灯片
第1章
电磁系统：由吸引线圈、铁心及衔铁组成。它的作用是将
电磁能转换成机械能，带动触点使之闭合或断开。 触点系统：触点是接触器的执行元件，用来接通和断开电 路。接触器触点系统包括主触点和辅助触点。主触点容量 大，用于接通或断开主电路，根据其容量大小，有桥式触 点和指形触点两种形式。辅助一张
上一张幻灯片
下一张幻灯片
第1章
返回第一张
上一张幻灯片
下一张幻灯片
A以上)的接触器常采用纵缝灭弧罩及栅片灭弧结构。
返回第一张
上一张幻灯片
下一张幻灯片
第1章
反力装置：由反力弹簧、缓冲弹簧和触点弹簧组成。反力弹簧的作用是当吸引 线圈断电时，迅速使主触点和辅助触点断开。缓冲弹簧的作用是缓冲衔铁在吸合 时对铁心和外壳的冲击力。触点弹簧的作用是增大动、静触点之间的压力，使之 良好接触以降低接触电阻，避免因触点接触不良而产生的故障现象。 支架与底座：用于接触器的固定和安装。
返回第一张
上一张幻灯片
下一张幻灯片
第1章
灭弧装置：接触器主触点分断大电流电路时，在动、静
触点之间往往会出现强烈火花，这实际上是一种气体放
电现象，称为“电弧”。电弧一方面会烧坏触点，另一 方面会使电路切断时问延长，甚至会引起事故，因此灭 弧是接触器的重点任务。对于小容量的接触器(10 A以 下)，常采用双断口桥形触点以利于灭弧。容量较大(20
