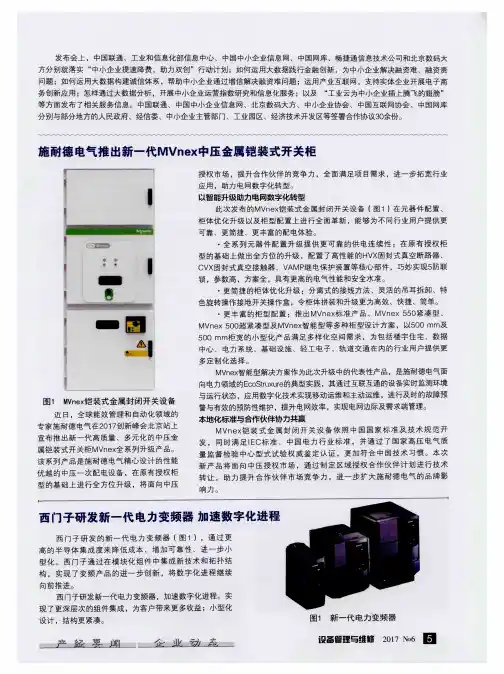

10.MVnex中压金属铠装移出式中置开关柜技术说明

针对该项目的特殊性，我方选用施耐德品牌的MVnex中压金属铠装移出式中置开关柜。

1.1范围MVnex金属铠装开关柜，是我公司(施耐德电气)设计制造的中压金属铠装式中置柜，整个柜体分有四个完全独立的隔室：母线室、电缆室、断路器室、低压室，采用中置式断路器手车结构设计，配用我公司（施耐德电气）生产的Evolis真空断路器。

主要用于3.6~12kV配电系统。

手车及开关柜全部符合IEC298及GB3906-91标准及“五防”闭锁的要求，运行安全可靠。

该设备可用于分断-关合各种阻性、感性及容性负载。

针对中国市场a：Merlin Gerin 品牌生产符合国际标准的输配电产品。

产品符合IEC标准。

b：Mvnex和Evolis最初设计时就考虑了中国电网运行特点，以中国的GB和DL为设计、试验和运行标准。

除了在欧洲的权威实验室CESI通过所有的型式实验，还在中国的西安高压研究所顺利通过了全套型式实验。

柜内带电部分的空气净距均大于125mm，1分钟工频耐压水平为42kV。

母线室采用计算机辅助设计，进行了磁场和电场的优化计算，使得电动力作用得以优化，主母线不需要绝缘支撑，从而提高了绝缘可靠性。

c：柜体板金件选用优质覆铝锌板(高强度，高耐蚀)，采用的数控机床加工，安装使用进口铆钉、拉卯螺母、高强度螺栓和特定的工夹具，保证了质量的可靠、稳定和一致性d：断路器底盘小车和Cradle（断路器安装框架）由施耐德法国核心厂提供，这其中包括了所有可移动部件以及绝大部分联锁，保证断路器的完全互换性及整个开关柜的精度。

以电网运行的稳定和使用人员的安全为目的a：金属铠装，分四个独立的隔室，隔室隔板均可靠接地，确保柜壳与大地等电位，保证操作人员的安全。

b：断路器室，母线室和电缆室均带有泄压通道，可以确保柜体发生爆炸的极端情况下操作人员的安全。

c：防反转手柄的设计，考虑到了操作人员摇入摇出断路器手车时的安全性。

d：中置可抽出式手车，抽处手车后有明显断口，保证维护人员的安全性。

e：完善的机械联锁。

可实现GB和DL标准要求的五防联锁，可提供完善的柜间联锁，确保运行人员不会发生误操作。

f：可靠的联锁。

绝大部分联锁设计在手车和框架之间，提高了联锁的可靠性。

g：可提供完善的二次方案。

综合数字继电保护装置Sepam，可以实现自动保护、监控、通讯、记录、自诊断等功能，并有友好的人机界面，调试、维护简单、直观、方便。

1.2标准及规范主要的标准及规范如下：♦ GB3906-91 3 ～ 35 kV交流金属封闭开关设备♦ GB1984-89 交流高压断路器♦ GB/T11022-99 高压开关设备和控制设备标准的共同技术要求♦ GB1207-97 电压互感器♦ GB1208-97 电流互感器♦GB 11022 高压开关设备通用技术条件♦ DL593 高压开关设备和控制设备的的共用技术要求♦ DL 404 户内交流开关设备订货技术条件♦ DL402 交流高压断路器订货技术条件♦ IEC298 额定电压1kV以上至72.5kV的交流金属封闭式配电装置和控制装置♦ IEC 60694 高压开关设备通用技术条件♦ IEC 60056 高压交流断路器2.使用环境条件（符合IEC60694及GB11022）2.1环境温度年平均温度：35℃（高于标书要求的13.1℃）极端最高温度：42℃（高于标书要求的40.5℃）极端最低温度：-20℃（高于标书要求的-17.4℃）2.2相对湿度年平均相对湿度≤95%（高于标书要求的58％）2.3海拔高度海拔高度≤1000m3．其他条件3.1电源条件中压开关柜接线系统为3-相 3-线系统。

系统中性点为不接地系统。

3.1.1电气特性（符合IEC60298及GB3906）3.2.性能参数3.2.1.型式：金属铠装式开关柜，中置移开式断路器，断路器手车具有良好的互换性。

3.2.2.防护等级：柜体 IP4X, 隔室间 IP2X3.2.3.柜体温升：运行人员易触及部位≤30K, 可触及但操作时无需触及部位≤40K，运行人员不易触及个别部位≤65K。

3.2.4.开关柜内裸导体相间及相对地空气净距≥125mm。

3.2.5.开关柜的绝缘件最小爬电距离为240mm。

3.2.6.电缆室的底板采用开孔的钢板，并有橡胶护套防护。

每相最多可连接接3根240mm2的三芯电缆或3根630mm2的单芯电缆。

电缆接线端距地高度为650mm。

3.2.7.接地母排截面为400mm2 (31.5kA柜)。

3.2.8.联锁MVnex开关柜提供下列标准机械联锁：通过位置选择开关保证断路器手车无法强行推入和抽出。

●断路器手车在运行位时，禁止接地开关关合。

反之，接地开关处于闭合位置时，断路器手车禁止推入至运行位。

●断路器手车在推入及抽出行程中，禁止断路器合闸及关合接地开关。

（如断路器已合闸则自动分断。

）●断路器转移小车未到位时，防止抽出断路器手车。

●断路器低压插头未插好时，禁止推入断路器手车。

断路器手车在运行位时，禁止拔下断路器低压插头。

接地开关闭合后，才能打开电缆室前后门。

超出本范围的联锁，电气联锁及柜间联锁需依具体工程要求而定。

3.2.9.中压开关柜在(1) 电压波动范围 : 额定电压的±7%；(2) 频率波动范围 : 额定频率的±0.5%的额定电源条件下能可靠操作。

4.其他技术参数4.1.柜体结构4.1.1.金属外壳4.1.1.1．开关设备为铠装式金属封闭结构，外壳采用进口敷铝锌钢板经模具及数控机床加工，并采用双重折边工艺制成，使整个柜体具有精度高、机械强度高、组装方便、外形美观等特点。

4.1.1.2.柜体组装采用进口拉铆螺钉、拉铆螺母、接触垫片、8.8级高强度螺栓、数字力矩扳手等装配工艺。

所有部件有足够的强度，能承受运输、安装和运行时短路所引起的作用力而不致损坏。

4.1.1.3.金属分隔板的最小厚度：相邻单元一次部件间为 1.6 mm；回路中主要一次部件间为 1 mm。

当使用绝缘材料时，材料应为阻燃型且其最小厚度为3 mm。

分隔板采用进口拉铆螺钉、拉铆螺母、接触垫片、8.8级高强度螺栓、数字力矩扳手等装配工艺。

当用螺栓连接时，需借助工具才能移开螺栓。

MVnex具有完善的“五防”闭锁功能。

●仪表室门上装有提示性的按钮或者转换开关（防止误合、分断路器）。

●只有断路器小车在试验位置或工作位置时，断路器才能进行合分操作（防止误合、分断路器）。

●当断路器小车处于试验位置及工作位置之间时，断路器不能进行合闸（防止误合断路器）。

●要将断路器小车从试验位置推入或从工作位置拉出，必须先使断路器处于分闸状态（防止带负荷误推拉断路器小车）。

●只有当接地开关处在分闸状态时，才能将断路器小车从试验位置推入工作位置或从工作位置拉出（防止带接地线误合断路器）。

●只有当断路器小车处于试验位置时，接地开关才能进行合闸操作（防止带电误合接地开关）。

●接地开关处于分闸位置时，下门及后门都无法打开（防止误入带电间隔）。

●断路器小车在工作位置时，二次插头被锁定，不能被拔除。

4.1.1.4.开关柜外壳经过防腐处理并喷涂防腐漆及阻燃涂料。

4.1.1.5.开关柜设有监视窗,其材料为玻璃。

4.1.1.6.开关柜本体带有用于安装及固定的底座。

4.1.1.7.当开关柜处于插入状态时，其外壳防护等级为：IP40 ,隔室门打开防护等级为:IP20。

4.1.1.8.开关柜采用复合绝缘，主母线和分支母线均包覆进口热缩材料，绝缘、防水、阻燃及散热性能好，且抗老化，寿命长。

4.1.2.导线和配线系统额定电压为600V以下的绝缘电线及其配线系统遵循下列原则。

4.1.2.1.导线金属封闭开关柜所用导线为600V 交联聚乙烯绝缘导线。

用于控制回路的绝缘电线的截面为1.5 mm2，用于仪用互感器二次回路的绝缘电线的截面为2.5 mm2。

切通过门铰链连接的导线具有足够的挠性。

4.1.2.2.颜色导线护套的颜色应遵循下表。

4.1.2.3.配线系统MVnex金属封闭开关柜的控制和类似回路的配线系统装配遵循如下原则:♦配线方式配线方式为线槽配线或捆扎配线。

♦导线固定导线不受金属部件挤压。

♦导线连接导线的连接避免出现导线开断、接触不良、连接部件断开等情况。

♦分支线导线的分支在元器件的端子或端子排上。

♦配线的隔离导线采用金属或绝缘线槽、电线管与高压回路隔离。

并且整个生产过程受施耐德电气质量控制。

4.1.3.母线4.1.3.1.结构型式采用计算机辅助设计，精确计算电磁场强度曲线，优化场强分布；母线支撑机械强度高，无需附加绝缘子；独立的母线室采用金属隔板及穿墙套管与断路器室、电缆室及相邻柜隔开。

4.1.3.2.材质母线为优质铜排，能在规定的条件下承受额定电流和短路电流。

4.1.3.3.绝缘支持件绝缘支持件采用相应电压等级的用无机或有机阻燃绝缘材料制成。

具有足够的强度承受有短路引起的震动。

4.1.4.接地4.1.4.1.接地母线对于成排排列的金属封闭开关柜，应提供最小截面为3x25 mm的通长的铜母线。

接地母线带有相应的连接至变电所主接地线的附近并且便于检测。

4.1.4.2.接地导线接地导线的最小截面见下表：4.1.4.3.金属外壳接地金属外壳的每一单元与接地母线可靠连接。

非带电的金属部件如隔板通过金属螺栓与外壳可靠连接。

门铰链采用金属材料。

且在电缆室内单独设立有接地铜排，此铜排能贯通相邻各柜体与柜体良好接触。

由于整个柜体由接地的金属板组装而成，使整个柜体都处于良好的接地状态，故能确保运行操作人员的安全。

4.1.4.4.可抽出部件的接地在断路器室的水平隔板上装有埋伏式接地触头，接地铜排置于小车底部，接触均匀良好，在试验位置到工作位置的整个过程中，触头一直处于良好的接地状态；热稳定性能高，能达到31.5kA/4S（已通过西安高压电器研究所试验检测中心的型式试验）。

开关柜接地开关的操作位置有明显的接通和断开位置指示和标志，且在开关柜面板上有设位置指示器，在任可时候都能看到该标示。

4.1.4.5.固定部件的接地固定式安装的互感器等均采用金属螺栓与接地母线可靠连接。

无外壳的隔离开关、电流互感器等的固定底座都采用金属固定螺栓接地。

4.2.断路器4.2.1.额定值型号: Evolis-12遮断方式: 真空开断电流: 31.5KA控制电源: DC 220 V型式: 中置抽出式合闸方式: 电动弹簧操作，直流电机储能，自由脱扣及防跳机构。

跳闸方式: 电压线圈跳闸或手动跳闸。

断路器具有快速操作循环功能：0-0.3S-CO-180S-COEvolis真空断路器具有以下特点：●Evolis型真空断路器是Schneider技术生产的最新型梅兰日兰原装进口真空断路器，断路器完全符合国际标准和中国国家标准，已通国家电气试验检测中心的全部型式试验。
