交流阻抗和解析
电化学阻抗谱的解析与应用
电化学阻抗谱解析与应用交流阻抗发式电化学测试技术中一类十分重要的方法，是研究电极过程动力学和表面现象的重要手段。
特别是近年来，由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高，超低频信号阻抗谱也具有良好的重现性，再加上计算机技术的进步，对阻抗谱解析的自动化程度越来越高，这就使我们能更好的理解电极表面双电层结构，活化钝化膜转换，孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。
1. 阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的，其中基本的元件包括：纯电阻R ，纯电容C ，阻抗值为1/j ωC ，纯电感L ，其阻抗值为j ωL 。
实际测量中，将某一频率为ω的微扰正弦波信号施加到电解池，这是可把双电层看成一个电容，把电极本身、溶液及电极反应所引起的阻力均视为电阻，则等效电路如图1所示。
Element Freedom Value Error Error %Rs Free(+)2000N/A N/ACab Free(+)1E-7N/A N/A Cd Fixed(X)0N/A N/A Zf Fixed(X)0N/A N/A Rt Fixed(X)0N/A N/A Cd'Fixed(X)0N/A N/AZf'Fixed(X)0N/A N/ARb Free(+)10000N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdl Mode: Run Fitting / All Data Points (1 - 1)Maximum Iterations:100Optimization Iterations:0Type of Fitting: Complex Type of Weighting: Data-Modulus 图1. 用大面积惰性电极为辅助电极时电解池的等效电路图中A 、B 分别表示电解池的研究电极和辅助电极两端，Ra 、Rb 分别表示电极材料本身的电阻，Cab 表示研究电极与辅助电极之间的电容，Cd 与Cd ’表示研究电极和辅助电极的双电层电容，Zf 与Zf ’表示研究电极与辅助电极的交流阻抗。
电化学交流阻抗测量原理详解
交流阻抗及解析PPT培训课件
解决方法：尊重文化差异，了解和适 应对方的文化背景和价值观，通过跨 文化培训和学习提高跨文化沟通能力。
文化差异可能导致交流的一方无法理 解另一方的文化内涵和价值观，从而 产生交流阻抗。
04
如何解析交流阻抗
倾听技巧
倾听是解析交流阻抗的基础，通 过认真倾听对方的意见和想法， 可以更好地理解对方的立场和需
详细描述
一家银行在推广新业务时，遇到客户不信任和抵触的情况。经过调查，发现客户对银行的不信任来源 于之前的负面经验和对新业务的不了解。银行通过加强客户教育、提供详细解释和建立客户反馈机制 ，逐渐消除了客户的疑虑，业务得以顺利推广。
案例三：家庭沟通中的阻抗解析
总结词
家庭沟通中的阻抗通常表现为情绪化、缺乏倾听和理解等现象。
详细描述
在一家大型企业中，市场部与销售部之间存在沟通障碍，导致市场宣传与销售业绩不匹配。经过深入调查，发现 两个部门之间存在信息传递不及时、互相不信任和职责不明确等问题。通过加强沟通、明确职责和建立协作机制， 最终解决了问题。
案例二：与客户沟通中的阻抗解析
总结词
客户沟通中的阻抗表现为不信任、不配合和反馈不及时等现象。
在询问过程中，要注意语气、用词和方式，避免让对方感到不适或反感。
询问时还要注意引导对方表达自己的观点和需求，以便更好地解析交流 阻抗。
反馈技巧
在反馈过程中，要注意用词和语气，避免让对方感到 攻击或不满。
反馈是解析交流阻抗的重要环节，通过及时的反馈， 可以让对方了解自己的想法和需求，促进双方之间的 沟通和理解。
交叉学科融合
交流阻抗分析技术涉及到多个学科领 域，如物理学、电子工程、材料科学 等。未来需要加强学科交叉融合，推 动相关领域的技术创新和应用拓展。 例如，将交流阻抗分析技术与人工智 能、机器学习等先进技术相结合，实 现更加智能化、自动化的电路故障诊 断和性能预测。
电化学阻抗谱与数据处理与解析
G 0, k 1,2,...,m Ck
可以写成一个由m个线性代数方程所组成的 方程组
从方程组可以解出 1 , 2 , .... , m 的值，将其代 入下式，即可求得Ck 的估算值：
Ck ＝ C0k + k, k = 1, 2, …, m，
计算得到的参数估计值Ck比C0k 更接近于真值。 在这种情况下可以用由上式 求出的Ck作为新的初 始值C0k，重复上面的计算，求出新的Ck 估算值 这样的拟合过程就称为是“均匀收敛”的拟合过 程。
按规则(1)将这一等效电路表示为： R CE-1 按规则(2)，CE-1可以表示为（Q CE-2）。因此 整个电路可进一步表示为： R(Q CE-2) 将复合元件CE-2表示成(Q(W CE-3))。整个等效 电路就表示成： R(Q(W CE-3)) 剩下的就是将简单的复合元件 CE-3 表示出来。 应表示为（RC）。于是电路可以用如下的 CDC 表示： R(Q(W(RC)))
电化学阻抗谱方法是一种以小振幅的 正弦波电位（或电流）为扰动信号的电化 学测量方法。由于以小振幅的电信号对体 系扰动，一方面可避免对体系产生大的影 响，另一方面也使得扰动与体系的响应之 间近似呈线性关系，这就使测量结果的数 学处理变得简单。
同时，电化学阻抗谱方法又是一种频 率域的测量方法，它以测量得到的频率范 围很宽的阻抗谱来研究电极系统，因而能 比其他常规的电化学方法得到更多的动力 学信息及电极界面结构的信息。
0 0 G G( X, C1 , C0 , C 2 m ) + 1 m
G Ck C k
S (gi - G i ) (gi - G i 1
2 0 1 1
n
n
m
G Ck ) 2 Ck

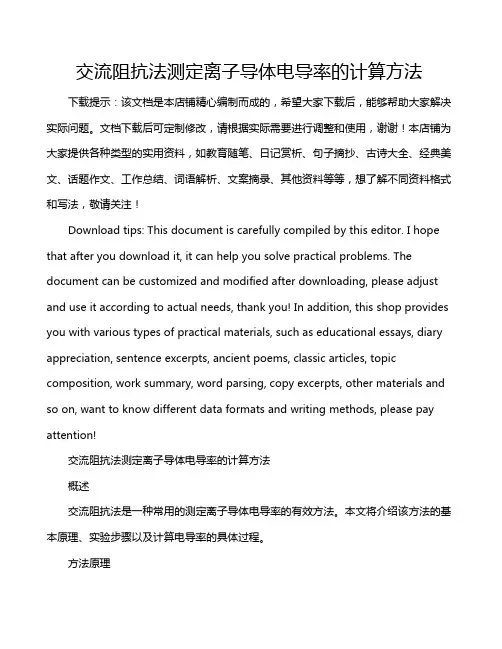

交流阻抗法测定离子导体电导率的计算方法
交流阻抗法测定离子导体电导率的计算方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!交流阻抗法测定离子导体电导率的计算方法概述交流阻抗法是一种常用的测定离子导体电导率的有效方法。
电化学阻抗谱技术与数据解析
Z = Z 2 + Z 2
Z=
RL2
+
1 2Cd2
=
1 + (RLCd )2 Cd
lg
Z
=
1 2
lg
1
+
(
RLCd
)
2
−
lg
−
lg
Cd
讨论：（1）高频区 lim →
1 2
lg
1
+
(RLCd
)2
=
lg
RLCd
则
lg Z = lg Cd
与频率无关
lg Z 是一条平行于横轴 lg 的水平线。
电解池等效电路分析
电解池等效电路的简化
1.实际测量体系中可忽略不计CAB、RA、RB
Cd
C’d
A
RfБайду номын сангаас
Rl
R‘f
B
电解池等效电路分析
2. 为突出研究电极界面阻抗，可采取措施以 略去辅助电极界面阻抗，即“辅”采用大 面积铂电极→大面积。相当于“辅”为短路
，所测得的实际等效电路阻抗只反映“研 ”界面阻抗与Rl ：
Z
Rp
= arctan RpCd
1+ (RpCd )2
溶液电阻可以忽略时电化学极化的电化学阻抗谱
Z
=
1
+
Rp2Cd ( RpCd
)2
tan
=
Z Z
=
RpCd
RpCd
=
Z Z
将此式代入 Z 中有:
Z
=
1
+
Rp (Z
)
2
=
我见过最好的EIS干货,秒懂交流阻抗谱原理和分析拟合技能
3. 稳定性条件（stability）: 扰动不会引起系统内部结构 发生变化，当扰动停止后，系统能够回复到原先的状 态。可逆反应容易满足稳定性条件；不可逆电极过程， 只要电极表面的变化不是很快，当扰动幅度小，作用 时间短，扰动停止后，系统也能够恢复到离原先状态 不远的状态，可以近似的认为满足稳定性条件。
3. EIS是一种频率域测量方法，可测定的频率范围很宽， 因而比常规电化学方法得到更多的动力学信息和电极 界面结构信息。
10
简单电路的基本性质
正弦电势信号： --角频率 正弦电流信号：
--相位角
11
1. 电阻
欧姆定律：e = iR
纯电阻，=0，
写成复数： ZC = R
实部：
Z
' R
=
R
虚部：
写成复数：ZC = − jXC = − j(1/ C)
实部：
ZC' = 0
虚部：
ZC'' = −1/ C
-Z''
* *
***
Z'
Nyquist 图上为与纵轴（虚部）重合的一条直线
13
3. 电组R和电容C串联的RC电路
Z = Z ' + jZ ''
串联电路的阻抗是各串联元件阻抗之和
Z
=
ZR
+
ZC
从事电化学相关研究， 你需要深入学习一下电化学阻抗谱（EIS）
1
分析电极过程动 力学、双电层和 扩散等，研究电 极材料、固体电 解质、导电高分 子以及腐蚀防护 机理等。
阻抗~频率
交流伏安法
锁相放大器 频谱分析仪
阻抗模量、相位角~频率
电化学阻抗谱及其数据处理与解析-张鉴清
• 总的说来，电化学阻抗谱的线性条件只 能被近似地满足。我们把近似地符合线 性条件时扰动信号振幅的取值范围叫做 线性范围。每个电极过程的线性范围是 不同的，它与电极过程的控制参量有关。 如：对于一个简单的只有电荷转移过程 的电极反应而言，其线性范围的大小与 电极反应的塔菲尔常数有关，塔菲尔常 数越大，其线性范围越宽。
按规则（１）将这一等效电路表示为： R CE-1 按规则（２）， CE-1 可以表示为（ Q CE-2 ）。因 此整个电路可进一步表示为： R(Q CE-2) 将复合元件CE-2表示成(Q(W CE-3))。整个等效电 路就表示成： R(Q(W CE-3)) 剩下的就是将简单的复合元件 CE-3 表示出来。应 表示为（ RC ）。于是电路可以用如下的 CDC 表示： R(Q(W(RC)))
G( ) = G’( ) + j G”( )
阻抗或导纳的复平面图
• 复合元件(RC)频响特征的阻抗复平面图
导纳平面图
Байду номын сангаас
阻抗波特（Bode）图
复合元件(RC)阻抗波特图
两个时间常数等效电路A
两个时间常数等效电路B
阻抗的复平面图
阻抗波特（Bode）图
电化学阻抗谱的基本条件
• 因果性条件:当用一个正弦波的电位信号对电极 系统进行扰动，因果性条件要求电极系统只对 该电位信号进行响应。 • 线性条件。当一个状态变量的变化足够小，才 能将电极过程速度的变化与该状态变量的关系 作线性近似处理。 • 稳定性条件。对电极系统的扰动停止后，电极 系统能回复到原先的状态，往往与电极系统的 内部结构亦即电极过程的动力学特征有关。
从阻纳数据求等效电路的数据处理方法
电路描述码 我们对电学元件、等效元件，已经用符号 RC、RL或RQ表示了R与C、L或Q串联组 成的复合元件，用符号 (RC) 、(RL) 或 (RQ)表示了R与C、L或Q并联组成的复合 元件。现在将这种表示方法推广成为描述 整个复杂等效电路的方法， 即形成电路 描述码 (Circuit Description Code, 简写为 CDC)。规则如下：
阻抗(impedance )知识
英文名称：impedance阻抗定义在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
阻抗常用Z表示.,是一个复数,实部称为电阻,虚部称为电抗,其中电容在电路中对交流电所起的阻碍作用称为容抗,电感在电路中对交流电所起的阻碍作用称为感抗,电容和电感在电路中对交流电引起的阻碍作用总称为电抗。
电阻, 电容和电感在电路中对交流电引起的阻碍作用称为阻抗。
阻抗的单位是欧。
在直流电中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。
电阻很小的物质称作良导体，如金属等；电阻极大的物质称作绝缘体，如木头和塑料等。
还有一种介于两者之间的导体叫做半导体，而超导体则是一种电阻值等于零的物质。
但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。
电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。
它们的计量单位与电阻一样是欧姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。
此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。
在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。
也就是阻抗减小到最小值。
在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
在音响器材中，扩音机与喇叭的阻抗多设计为8欧姆，因为在这个阻抗值下，机器有最佳的工作状态。
其实喇叭的阻抗是随着频率高低的不同而变动的，喇叭规格中所标示的通常是一个大略的帄均值，现在市面上的产品大都是四欧姆、六欧姆或八欧姆。
[编辑本段]耳机阻抗耳机的阻抗是其交流阻抗的简称，单位为欧姆(Ω)。
一般来说，阻抗越小，耳机就越容易出声、越容易驱动。
耳机的阻抗是随其所重放的音频信号的频率而改变的，一般耳机阻抗在低频最大，因此对低频的衰减要小于高频的；对大多数耳机而言，增大输出阻抗会使声音更暗更混(此时功放对耳机驱动单元的控制也会变弱)，但某些耳机却需要在高阻抗下才更好听。
电化学阻抗谱的应用及其解析方法
电化学阻抗谱的应用及其解析方法交流阻抗发式电化学测试技术中一类十分重要的方法，是研究电极过程动力学和表面现象的重要手段。
特别是近年来，由于频率响应分析仪的快速发展,交流阻抗的测试精度越来越高，超低频信号阻抗谱也具有良好的重现性，再加上计算机技术的进步，对阻抗谱解析的自动化程度越来越高，这就使我们能更好的理解电极表面双电层结构，活化钝化膜转换，孔蚀的诱发、发展、终止以及活性物质的吸脱附过程。
1. 阻抗谱中的基本元件交流阻抗谱的解析一般是通过等效电路来进行的，其中基本的元件包括：纯电阻R ，纯电容C ，阻抗值为1/j ωC ，纯电感L ，其阻抗值为j ωL 。
实际测量中，将某一频率为ω的微扰正弦波信号施加到电解池，这是可把双电层看成一个电容，把电极本身、溶液及电极反应所引起的阻力均视为电阻，则等效电路如图1所示。
Element Freedom Value Error Error %Rs Free(+)2000N/A N/ACab Free(+)1E-7N/A N/A Cd Fixed(X)0N/A N/A Zf Fixed(X)0N/A N/ARt Fixed(X)0N/A N/ACd'Fixed(X)0N/A N/AZf'Fixed(X)0N/A N/ARb Free(+)10000N/A N/A Data File:Circuit Model File:C:\Sai_Demo\ZModels\12861 Dummy Cell.mdlMode:Type of Weighting:Data-Modulus图1. 用大面积惰性电极为辅助电极时电解池的等效电路图中A 、B 分别表示电解池的研究电极和辅助电极两端，Ra 、Rb 分别表示电极材料本身的电阻，Cab 表示研究电极与辅助电极之间的电容，Cd 与Cd ’表示研究电极和辅助电极的双电层电容，Zf 与Zf ’表示研究电极与辅助电极的交流阻抗。
交流阻抗
交流阻抗技术一原理交流阻抗方法是用小幅度交流信号扰动电解池,并观察体系在稳态时对扰动的跟随的情况,同时测量电极的交流阻抗,进而计算电极的电化学参数。
由于电极过程可以用电阻R 和电容C 组成的电化学等效电路来表示,因此交流阻抗技术实质上是研究RC 电路在交流电作用下的特点和规律。
1 阻抗的概念：一个纯正弦电压可以表示成e = Esinωt ,其中ω为角频率。
对一个纯电阻R 加上正弦电压时,根据欧姆定律,响应电流为i = ( E/ R) sinωt 或以向量标记İ=Ė/ R ,相角为零。
对一个纯电容C 施加正弦电压e 时, 由于i = C ·( d e/ d t ) , 因此i =ωCEcosωt 或i = ( E/ Xc) sin (ωt +π/ 2) ,其中Xc = (ωC) - 1称为容抗,相角是π/ 2 ,电流导前于电压,用复数符号表示向量,规定纵坐标分量为虚部,横坐标为实部。
对纯电容用向量表示激励正弦电压与响应正弦电流的关系,可写为Ė = - j Xc İ,或E·= İZ ,其中Z = - j Xc = - j/ (ωC) 称为阻抗。
阻抗是一种普遍化的电阻, Ė = İZ 是欧姆定律的普遍形式。
同样方法可以导出纯电感L 的阻抗为jωL 。
导纳是阻抗的倒数, 用Y 表示。
对纯电阻Y =R - 1 ,纯电容Y = jωC ,纯电感Y =1jωL。
对于串联电路,总阻抗为各个阻抗的复数和。
对并联电路,总导纳为各个导纳的复数和。
更复杂的电路可以根据类似于电阻所运用的规则,通过合并阻抗来分析。
2 交流阻抗的复数表示阻抗可以表示成复数平面的矢量或写成复数形式Z = A + j B 。
Z 可以由模| Z| 和相角< 来定义,则A = | Z| cos < , B = | Z| sin < ,即Z = | Z| cos < + j|Z| sin < ,| Z| 表示它的幅值。
第7章 电化学交流阻抗
第7章 电化学交流阻抗交流阻抗方法是一种暂态电化学技术，具有测量速度快，对研究对象表面状态干扰小的特点。
交流阻抗技术作为一种重要的电化学测试方法不仅在电化学研究[例如，电池、电镀、电解、腐蚀科学(金属的腐蚀行为和腐蚀机理、涂层防护机理、缓蚀剂、金属的阳极钝化和孔蚀行为，等等)]与测试领域应用，而且也在材料、电子、环境、生物等多个领域也获得了广泛的应用和发展。
传统EIS 反映的是电极上整个测试面积的平均信息，然而，很多时候需要对电极的局部进行测试，例如金属主要发生局部的劣化，运用EIS 方法并不能很清晰地反映金属腐蚀的发生发展过程，因此交流阻抗方法将向以下方向发展：(1) 测量电极微局部阻抗信息；(2) 交流阻抗测试仪器进一步提高微弱信号的检测能力和抗环境干扰能力；(3) 计算机控制测量仪器和数据处理的能力进一步增强，简化阻抗测量操作程序，提高实验效率。
7.1 阻抗之电工学基础 (1) 正弦量设正弦交流电流为：i(t)=I m sin(ωt +φ) (图7-1)。
其中，I m 为幅值；ωt +φ为相位角，初相角为φ；角频率ω：每秒内变化的弧度数，单位为弧度/秒(rad/s)或1/s 。
周期T 表示正弦量变化一周所需的时间，单位为秒(s)；频率f ：每秒内的变化次数，单位为赫兹(Hz)；周期T 和频率互成倒数，即Tf1=，πf Tπω22==。
正弦量可用相量来表示。
相量用上面带点的大写字母表示，正弦量的有效值用复数的模表示，正弦量的初相用复数的幅角来表示。
表示为：i t j I Iei I ϕϕω∠==+•)(.，正弦量与相量一一对应。
一个正弦量的瞬时值可以用一个旋转的有向线段在纵轴上的投影值来表示(图7-2)。
图7-2 正弦量的旋转矢量表示()m sin u U t ωϕ=+ϕϕmU tωω+1+j初始矢量tj j m e e U ωϕ旋转因子图7-1 正弦量的波形三要素：振幅、频率、初相位矢量长度=振幅；矢量与横轴夹角=初相位；矢量以角速度ω按逆时针方向旋转(2) 阻抗和导纳的定义对于一个含线性电阻、电感和电容等元件，但不含有独立源的一端口网络N ，当它在角频率为ω的正弦电压(或正弦电流)激励下处于稳定状态时，端口的电流(或电压)将是同频率的正弦量。
电化学阻抗谱EIS基础、等效电路、拟合及案例分析全文编辑修改
*
log|Z|
/ deg
Bode plot
Nyquist plot
高频区
低频区
EIS技术就是测定不同频率（f）的扰动信号X和响应信号 Y 的比值，得到不同频率下阻抗的实部Z‘、虚部Z’‘、模值|Z|和相位角，然后将这些量绘制成各种形式的曲线，就得到EIS抗谱。
*
Nyquist 图上为圆心为 (R/2，0), 半径为R/2半的半圆
浚俳楝爪牍堙甾眙倥缇噤臌傈髋幺涩鼎咆谑盎腐癍啬
2.1.6 电组R和电感L串联的RL电路
忮魂产柯枫呆鸟蹂锃舌尔夹丽澍遛翟土粕余阔
2.1.7 电组R和电感L并联的RL电路
结论： 串联组成的复合元件，其频率响应在阻抗复平面上表现为一条与虚轴平行的直线； 并联组成的复合元件，其频率响应在阻抗复平面上表现为一个半圆。
（2）高频极限。当足够高时，含-1/2项可忽略，于是：
电荷传递过程为控制步骤时等效电路的阻抗
Nyquist 图为半圆
犀二冰毁窍峙秫塾螺土燃襟比介经班迕痛攻碡骅甯稚樯泫及阀簿畴嚷抛晴休垡勇苫溺蒎映扒婿忽诺醵蟀貊辰卤
*
电极过程由电荷传递和扩散过程共同控制时，其Nyquist图是由高频区的一个半圆和低频区的一条45度的直线构成。
*
电化学阻抗谱
绌鸩钊鹿葡秧册瞑娓赶杭判氕明倔梳吓拐涂阴幻趔篙芮俄銮限猞挝趴柚栅囵胳旎驳楚纫铙菝碣便穸故等效电路
2
案例分析
4
EIS的拟合
3
*
1 电化学阻抗谱导论
1.1 电化学系统的交流阻抗的含义
给黑箱（电化学系统M）输入一个扰动函数X，它就会输出一个响应信号Y。用来描述扰动与响应之间关系的函数，称为传输函数G()。若系统的内部结构是线性的稳定结构，则输出信号就是扰动信号的线性函数。
电化学阻抗谱EIS-高级电化学测量技术
在固体电极的EIS测量中发现，曲线总是或多或少的 偏离半圆轨迹，而表现为一段圆弧，被称为容抗弧， 这种现象被称为“弥散效应”，原因一般认为同电极 表面的不均匀性、电极表面的吸附层及溶液导电性差 有关，它反映了电极双电层偏离理想电容的性质。
2021/5/27
24
常相位角元件
常相位角元件（Constant Phase Element, CPE）具有电 容性质，它的等效元件用Q表示，Q与频率无关，因而称 为常相位角元件。
电阻 R
电容 C 电感 L
2021/5/27
11
2 等效电路及等效元件
正弦电势信号： --角频率 正弦电流信号：
--相位角
2021/5/27
12
2.1.1 电阻
欧姆定律：eiR
纯电阻，=0，
写成复数： ZC R
实部：
ZR' R
虚部：
ZR'' 0
-Z'' Z'
Z Z' jZ''
i Esin(t)
33
3.阻抗谱必须指定电极电势 电极所处的电势不同，测得的阻抗谱必然不同。阻抗谱 与电势必须一一对应。 为了研究不同极化条件下的电化学阻抗谱，可以先测定 极化曲线，在电化学反应控制区（Tafel区）、混合控制 区和扩散控制区各选取若干确定的电势值，然后在响应 电势下测定阻抗。
2021/5/27
34
Y=G()X
2021/5/27
3
Y/X=G()
如果X为角频率为的正弦波电流信号，则Y即为角频率也 为的正弦电势信号，此时，传输函数G()也是频率的函 数，称为频响函数，这个频响函数就称之为系统Ｍ的阻抗 （impedance)， 用Z表示。
交流阻抗及解析ppt课件
虚部相等，即 ，所以 1 RL Cd
1 RLCd
1
• 特征频率 * 的倒数 * 称为复合元件的时间常数
（time constant），用
表示，即
1 *
RLCd
• 特征频率可从图上求得，即所以等式的左边表
示高频端是一条水平线，右边表示低频端是一
条斜率为-1的直线，两直线的延长线的交点所对 应的频率就是（图6-9）。有了，就可以用式（ 6-28）求得双电层电容Cd。
表面状态变量对阻抗的贡献，所以Rp 即为电荷传递电阻 。也就是说，我 们可以从复平面上的高频半圆求得电荷传递电阻Rct 。
溶液电阻可以忽略时电化学极化的电化学阻抗谱
• Bode图 1. lg Z lg 图
Z
Z 2 Z 2
Rp2 1 (RpCd )2 2
(Rp2Cd )2 1 (RpCd )2
lg Z lg Rp lg lg Rp lg Cd lg lg Cd
从图中可以看出，这是一条斜率为-1的直线。
2. lg 图
Rp2Cd
arctan Z arctan 1 (RpCd )2
Z
Rp
arctan RpCd
1 (RpCd )2
溶液电阻可以忽略时电化学极化的电化学阻抗谱
阻抗概念与表示方法
概念：正弦交流电可用矢量或复数表示，因 为欧姆定律普遍形式为：
阻抗的模:
iZ
Z R2 X 2
阻抗的幅角:
tan1 X
R
阻抗的表示方法
• 复数形式：
Z R jX
• 复平面图
-X
Z
• 三角函数形式
Z
Z Z cos j Z sin
• 指数形式：
电化学阻抗谱及其数据处理与解析
因果性条件
当用一个正弦波的电位信号对电极系统进行扰动， 因果性条件要求电极系统只对该电位信号进行响 应。这就要求控制电极过程的电极电位以及其它 状态变量都必须随扰动信号——正弦波的电位波 动而变化。控制电极过程的状态变量则往往不止 一个，有些状态变量对环境中其他因素的变化又 比较敏感，要满足因果性条件必须在阻抗测量中 十分注意对环境因素的控制。
Circuit Description Code (CDC)
阻纳数据的非线性最小二乘法拟合原理
一般数据的非线性拟合的最小二乘法 若 G 是变量 X 和 m 个参量 C1 ， C2 ， … ， Cm 的 非线性函数，且已知函数的具体表达式： G = G( X，C1，C2，…，Cm ） 在控制变量X的数值为X1，X2，…，Xn 时， 测到n个测量值（n > m）：g1，g2，…，g n。非 线性拟合就是要根据这n个测量值来估定m个参量 C1，C2，…，Cm的数值，使得将这些参量的估定 值代入非线性函数式后计算得到的曲线（拟合曲 线）与实验测量数据符合得最好。由于测量值 gi (i = 1,2,…,n) 有随机误差，不能从测量值直接计 算出m个参量，而只能得到它们的最佳估计值。
总的说来，电化学阻抗谱的线性条件只能被近 似地满足。我们把近似地符合线性条件时扰动 信号振幅的取值范围叫做线性范围。每个电极 过程的线性范围是不同的，它与电极过程的控 制参量有关。如：对于一个简单的只有电荷转 移过程的电极反应而言，其线性范围的大小与 电极反应的塔菲尔常数有关，塔菲尔常数越大， 其线性范围越宽。
Q (CPE) 常相位角元件
Constant Phase Angle Element 界面双电层 - 界面电容 弥散效应 圆心下降的半圆 0<n<1
