城市轨道交通概论第一章 绪论
城市轨道交通概论习题参考答案
城市轨道交通概论习题参考答案参考答案第一篇绪论(一、二章：1—46页)关键词：早期交通交通革命（发展）类型与形式1：举例说明交通对于人类文明前进的作用。
自由发挥，参考P32：为什么船的出现早于车？P3：第一节第一段3：为什么要用轨道来运送重物？P5：第二段+轨道运输的优势4：第一次人类交通革命的内容是什么？P6-7：蒸汽机在交通领域中的应用5：第二次人类交通革命的内容是什么？P11-12：内燃机、电动机的应用6：轨道交通的螺旋始发展说明了什么？P12-147：试述我国的城市轨道交通发展现状。
P16-178：轨道交通的主要形式有哪几种“缆车、市郊铁路、地铁、轻轨、独轨、有轨电车、自动导轨、磁浮列车”9:地铁、轻轨、有轨电车最主要的区别？P2510：城市缆车有哪几种？各有什么特征？P26-2711：独轨交通系统有哪些特点？P3112：城市快速运输系统包括哪些内容？各有什么特点？P34-3513：城际高速铁路能否成为城市轨道交通的一部分？为什么？能;P46最后一段14：我国铁路第六次大提速有什么重大意义？P4615：你乘坐过什么样的交通工具？哪些是属于轨道交通？谈谈乘坐这些交通工具及其环境的体会。
自由发挥（参考第8题、第17题）16：城市轨道交通的主要形式及其特点是什么？①“缆车、市郊铁路、地铁、轻轨、独轨、有轨电车、自动导轨、磁浮列车”②“采用列车编组化运行，运量大；良好的线路条件与控制体系，速度快；电力牵引，污染少、环保好；可采用地下和高架敷设方式，占地面积小；全隔离的路权方式，安全和可靠性强；良好的环控体系和候车环境，乘车舒适性佳。
建没投资大、路网结构不易调整、运营成本高、技术条件要求高等缺点。
”17：与其他交通方式相比，轨道交通具有什么优缺点？人们在长期使用中发现轨道交通有不可替代的优越性。
优点：环保，安全可靠，高速，可与飞机相比，运输量高，能源消耗少（p13）能耗方面：旅客运输——铁路为1；公共汽车为1.4；小汽车为7.5；飞机为6.9货物运输——铁路为1；内河水运为1.6；载重汽车为9.6能源方面：轨道交通车辆采用煤、核能产生的二次能源—电力，而非一定使用石油制品。
城市轨道交通概论第一章
为了目标我们现在能做什么？
1
2
属于新兴行业——国外19世纪就开始建设，我国在改革开放以后才开始。
人才极度稀缺——国内只有几所大学有这个专业。
市场潜力巨大——和长途铁路相比，短途没有航空与之竞争。
1
2
城市轨道交通行业特点
城市轨道交通有什么优势？
城市轨道交通和其他公共交通相比，具有以下特点：用地省，运能大，轨道线路的输送能力是公路交通输送能力的近10倍。每一单位运输量的能源消耗量少，因而节约能源；采用电力牵引，对环境的污染小。
即将建设轨道交通系统的城市
北京、上海、天津、广州、南京、深圳、武汉、西安、重庆、成都等15个城市是中国国内第一批被批准建设轨道交通的城市。第二批经国家同意开展申报的城市包括郑州、长沙、昆明、南宁、福州、宁波、大连、无锡、东莞、南昌等10个城市
作为城市公共交通系统的一个重要组成部分，在中国国家标准《城市公共交通常用名词术语》中，将城市轨道交通定义为“通常以电能为动力，采取轮轨运转方式的快速大运量公共交通之总称。
广州地铁的发展史以及规划
广州地铁于1993年底开始动工兴建一号线，历时5年时间，于1998年全线建成通车，西至西朗站，东到广州火车东站，全长18.5公里。目前广州地铁已开通了四条线路。二号线从三元里到万胜围，经过一号线的公园前站，可与一号线换乘。三号线形状成“Y”字型，被分成两条线路，分别是番禺广场到天河客运站和广州火车东站到林和西站。前者经过一号线的体育西路站，可与一号线换乘；后者的终点站与一号线的广州火车东站相同，亦可换乘一号线。四号线一端与二号线的万胜围站相连，终点站是黄斓站。
城市轨道交通概论
城市轨道交通概论 第一章
汇报人姓名
单/击/此/处/添/加/副/标/题/内/容
城市轨道交通概论
我国有轨电车的历史
1959年3月9日;北京有轨电车运营最后一天;乘客走下 最后一班车&
我国有轨电车的历史
❖ 有轨电车如今已成为大连的一张城市名片&
我国有轨电车的历史
❖ 电车是香港最经济实惠的 陆上交通工具&
❖ 香港的有轨电车诞生于 1904年;百余年来营运;包 括两辆供游客和私人租用 的敞篷古典电车;是目前世 界上唯一全部采用双层电 车的车队&
我国地下铁道的产生与发展
③快速发展阶段21世纪初~现在 进入21世纪;中国经济的迅猛发展为地铁建设带来了
重大机遇;各大城市地铁项目竞相立项开工& 全国20多个城市在建或筹建中的城市轨道交通线路
总长已超过5000km&
第三节 城市轨道交通相关概念
城市轨道交通 的定义：城市 中;使用车辆在 固定导轨上运 行并主要用于 城市客运的交 通系统成为城 市轨道交通系 统
美国纽约地铁巴尔蒙线
二、城市交通的产生与发展
高速发展阶段 1969~现在 伴随着世界城市化进程 的加快;人们生活节奏的 加快;对城市交通的要求 越来越高;各国政府投入 大量的人力、物力和财 力来建设城市轨道交通 设施&
行驶在日本鹿儿岛市街头的低地板 新型有轨电车实景图
1978年3月国际公共交通联合会UITP在比利时首都布鲁 塞尔会议上;确定了新型有轨电车交通的统一名称;即轻型轨 道交通Light Rail Transit;简称轻轨交通LRT&
地&缺点为建设
成本高、周期长
、见效慢
泛指高峰时单项
客运量在1~3万人
轻 轨
次/h的中等容量 轨道交通系统&
其最大特点在于
城市轨道交通概论——绪论
知
电力电子技术
识
高电压、低电压电器
电力工程等
1. 城市轨道交通发展的必要性有那些？ 2. 城市轨道交通所涉及的专业有那些？
北京轨道交通线路图
上海 轨道 交通 线路图
香港轨道交通线路图
广州 轨道 交通 线路图
重庆轨道交通线路图
1. 地铁车辆
动车（M，Motor） 拖车（T，Trailer） 动拖结合、固定编组，形成电动列车组 动车兼有牵引和载客两大功能 与铁路列车不同，无需另挂机车
上 海 1 号 线 列 车
0.2 我国城市轨道交通的建设情况
第一批得到国家批准建设轨道交通项目的有15 个城市，包括北京、上海、天津、广州、南京、 深圳、武汉、西安、重庆、成都、哈尔滨、长 春、沈阳、杭州和苏州。
计划至2015年前后，中国内地共有36座城市，规 划建设96条轨道交通线路，建设线路总长2500多 公里。
目录
绪论 城市轨道交通概况 城市轨道交通规划与设计 城市轨道交通线路和车站 城市轨道交通车辆 城市轨道交通供配电系统 城市轨道交通信号与通信系统 城市轨道交通运营管理 城市轨道交通环境控制与安全管理
1.了解发展轨道交通的必要性 2.了解我国轨道交通的建设情况 3.了解轨道交通所涉及的专业 4.了解轨道交通发展对人才的要求
28050
天津
将达185公里
9250
重庆
将达196.6公里
9830
目前城市轨道交通急需的人才：
1.轨道交通运营管理 2.轨道交通工程 3.轨道交通通信信号 4.轨道交通技术（机电设备） 5.轨道交通技术（车辆技术） 6.供电工程与接触网
1.轨道交通运营管理人才
从事工作
轨道交通运营管理、 调度，行车值班
城市轨道交通概论 第一章 引论讲义

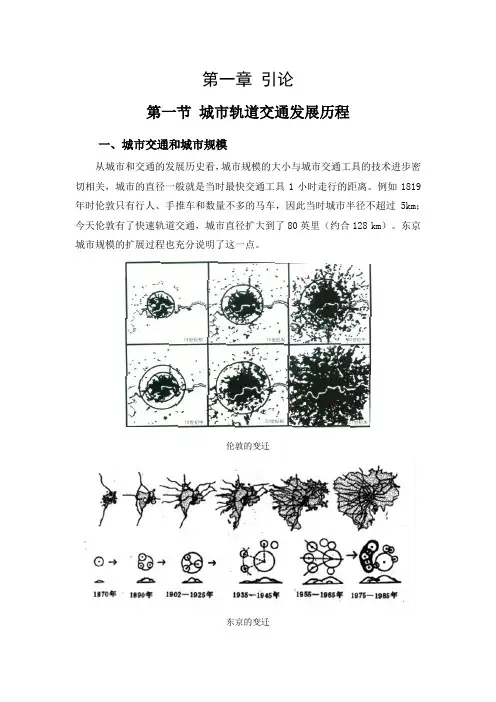

第一章 引论第一节 城市轨道交通发展历程一、城市交通和城市规模从城市和交通的发展历史看，城市规模的大小与城市交通工具的技术进步密切相关，城市的直径一般就是当时最快交通工具1小时走行的距离。
例如1819年时伦敦只有行人、手推车和数量不多的马车，因此当时城市半径不超过5km ；今天伦敦有了快速轨道交通，城市直径扩大到了80英里（约合128 km ）。
东京城市规模的扩展过程也充分说明了这一点。
伦敦的变迁东京的变迁上海的变迁二、从公共马车到有轨电车1662年，法国人帕斯卡尔（B.Pascal）向法国政府提交了一份公共马车计划，城市公共交通从此诞生。
17世纪末，马车在欧洲已被大量用于公共事业，成为当时陆地上最重要的大众化交通工具。
1827年，世界上第一条城市有轨公共马车出现在美国纽约的百老汇大街上。
1879年，法国大巴黎区已有38条公共有轨马车线路。
法国里昂建于1844年的有轨公共马车1890年的英国伦敦有轨公共马车意大利道格拉斯市在1976年发行的有轨公共马车100年纪念邮票19世纪60年代法国工程师想象的城市高架铁路三、有轨电车的曲折发展1881年德国柏林工业博览会期间，展示了一列3辆编组只能乘坐6人的小型有轨电车，在400m长的跑道上演示。
1888年，世界上第一个有轨电车系统在美国弗吉尼亚州的里士满市投入商业运行。
1906年天津第一条有轨电车线路运营，成为我国第一个拥有有轨电车的城市。
1908年3月5日，由英商“上海电车公司”经营的有轨电车线路（从静安寺到广东路外滩）投入运营，上海成为国内第二个拥有有轨电车的城市。
20世纪20年代，美国的有轨电车线总长25000km，成为当时市民出行的主要交通工具。
20世纪30年代，美国由于已拥有3000万辆小汽车而率先进入汽车时代。
1939年，美国有轨电车线路的长度由原来的32180 km锐减为4344 km，有轨电车的萎缩反过来又促使人们更加依赖小汽车。
20世纪50年代末，我国只剩下大连、长春、鞍山和香港4座城市还保留着传统的有轨电车交通方式。
城市轨道交通作业答案
城市轨道交通作业答案第一篇：城市轨道交通作业答案《城市轨道交通》作业练习答案第一章绪论和城市轨道交通概念与基本特征1．轨道交通：是以轨道作为导向的公共交通系统。
2．简述现代城市轨道交通的种类。
主要有地铁、轻轨铁路、市郊铁路、AGT自动导向系统、独轨铁路、磁浮铁路等。
3．城市产生交通拥挤的原因。
产生交通拥挤的原因主要有：（1）城市化进度的加快。
由于大量的人口从农村涌向城市，造成城市人口剧增，人口出行数量与交通流量也随之大大增长。
（2）城市内部的专门化。
这反映在人们为了分散在不同地区的不同活动而出行。
这些活动尽管是相互独立的，但人们必须要为之而旅行。
（3）供需的时间匹配问题。
大部分城市运输设备的运输供给能力很大，但相对固定，而交通需求是每天每时变化的，这导致了高峰期的交通问题。
（4）供给对需求的刺激。
城市运输能力的增长具有自败性，即运输能力富裕所产生的交通服务的改善将导致更多的需求，从而使系统重新处于拥挤状态。
4．现代化城市轨道交通种类有哪些？与城市道路交通相比，他们有何优势？答题要点：现代化城市轨道交通种类主要有地铁、轻轨铁路、市郊铁路、AGT自动导向系统、独轨铁路、磁浮铁路、机场联络铁路、轻快电车等。
与城市道路交通相比，其优势主要有：（1）有较大的运输能力。
城市轨道交通由于采用了高密度的运转方式，列车发车间隔时间短，行车速度高，列车编组车辆数多，具有较大的运输能力。
单向高峰小时运输能力：轻轨铁路为1万到4万人，地铁为4万到6万人，市郊铁路可达6万到8万人。
（2）有较高的准时性。
城市轨道交通车辆由于在专用车道上运行，不受其他交通工具的干扰，既不会产生拥堵现象，也不受气候条件影响，按图行车，具有可靠的准时性。
（3）有较高的安全性。
城市轨道交通，没有平交道口，全封闭、全立交，不受行人和其他交通工具干扰，有较高的安全性。
（4）有较高的舒适性。
与常规公共交通相比，轨道比道路平坦，行车平稳。
有的车辆、车站装有空调、导向设施等设施，乘车条件优越，舒适性较好。
城市轨道交通概论课件1 绪论共59页
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
城市轨道交通概论课件1 绪论
•
6、黄金时代是急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
第一章绪论城市轨道交通概论教材
城市轨道交通概论
1.地下铁道（地铁）
地铁泛指高峰时单向客运量在3~8万人次/h左右的大容量轨 道交通系统地下铁道，是城市轨道交通的主要形式，该系统在 市区内多为地下隧道线。部分路段也可建在地面或高架。
北京地铁
广州地铁
城市轨道交通概论
地下铁道的特点
单向运能最高可达7万～8万人次/h，速度可达 100km/h，运送速度一般为32—40km/h左右，
市郊铁路在能源消耗、投资费用等方面的指 标也明显优于其他交通方式。根据日本的研 究资料，市郊铁路的投资大概是地铁的 1/10～1/5。每千米的能源消耗是汽车的1/7， 是一种十分经济可行的交通方式。
城市轨道交通概论
5. 独轨交通
城市独轨(Monorail)交通系统
独轨交通系统仍属于轮轨运行模式。但与传统 的钢轮钢轨、双轨线路有了很大的区别。占用 的空间比传统的双轨线路要小。
城市轨道交通概论
3、按运行区域分： “市郊铁路”、“城市轨道交通系统”、
“小区域轨道输送系统”等三个类型。 从单列运量来看，则市郊铁路最大，小区 域轨道输送系统最小。 4、敷设方式： 地下隧道 高架 地面
城市轨道交通概论
5、车辆和轮轨形式类型： 钢轮钢轨：地铁、轻轨、有轨电车 橡胶轮独轨：橡胶轮地铁、独轨、无人驾驶的自动导向系统 磁浮系统（中间状态：线形电机车辆）
跨座型独轨
城市轨道交通概论
城市轨道交通概论
图 2-16 独轨转辙设备
城市轨道交通概论
悬挂式独轨
6、技术特征： 市郊铁路、地铁、轻轨、单轨、线形电机系统、自动导向系 统、有轨电车等
值得注意的是：任何一个成功的轨道交通系统中，市郊铁路 都占有较大比重。
城市轨道交通概论
城市轨道交通概论——绪论
城市轨道交通概论——绪论城市轨道交通是指在城市内部或城市间建设的一种以轨道作为基础的公共交通系统。
它具有载客量大、运行速度快、能耗低、空气污染少、噪音小等特点，被广泛应用于世界各大城市。
本文将对城市轨道交通进行概论，包括其发展历史、发展现状、类型以及发展前景等方面进行探讨。
城市轨道交通的发展历史可以追溯到19世纪末的地下铁道系统，当时的伦敦地铁是世界上第一条城市轨道交通。
在此之后，世界各大城市纷纷开始建设轨道交通系统，以满足人们日益增长的出行需求。
目前，全球范围内已有许多城市拥有成熟的轨道交通网络，如纽约地铁、东京地铁等。
城市轨道交通采用了多种形式，包括地铁、轻轨、有轨电车等。
地铁是一种地下或高架的轨道交通系统，常用于大城市的主要干线。
轻轨是一种类似于地铁的交通系统，但通常运行在地面或近地面，适用于中小城市的交通需求。
有轨电车则是将电动机车和传统的电车相结合，适用于密集的城市区域。
城市轨道交通的发展现状可谓是蓬勃向前的。
全球范围内，越来越多的城市开始建设轨道交通系统，以缓解交通拥堵问题。
中国的城市轨道交通规模也在不断扩大，目前已有50多个城市建成或正在建设地铁、轻轨等项目。
据统计，中国拥有的城市轨道交通运营里程已超过7000公里。
城市轨道交通的快速发展，得益于其许多优点。
首先，城市轨道交通具有载客量大的特点，能够满足大规模人员的出行需求。
其次，轨道交通系统的运行速度通常较快，能够提高人们的出行效率。
此外，由于轨道交通运行过程中几乎没有交通事故发生，因此能大幅度减少交通事故引发的人员伤亡及财物损失。
在未来，城市轨道交通的发展前景十分广阔。
随着城市化进程的加快，人们对于出行的需求会越来越大，城市轨道交通系统将发挥越来越重要的作用。
未来城市轨道交通系统有望实现智能化、自动化，通过先进的技术手段提高运行效率，减少人为操作的可能性，提高乘客出行质量。
此外，城市轨道交通还有望与其他交通方式相结合，形成多元化、高效率的交通系统。
城市轨道交通导论 第一章
5．振动和噪声控制
地面和轻轨高架线上运营的列车， 需加强消音和减振的防护措施。地铁 车站和线路深埋于地下，振动噪声对 于外界的干扰较少，只要做好车厢内 的减振和减噪即可。
6．速度和正点率
地铁和轻轨线通常实行全隔离式或大 部分隔离的措施，列车运营受外界干扰少， 正点率高。国内地铁列车最高行驶速度为 120 km/h，地铁的运营速度为30～40 km/h。 轻轨线路受坡度、转弯半径等限制，最大 行驶速度45 km/h，运营速度25～30 km/h。
城市轨道交通导论
PART ONE
01
第一章 绪论
1
城市轨道交通概述
“ ”2 本章内容 3
4
城市轨道交通的种类
国内外城市轨道交通的发 展概况
我国城市轨道交通系统未 来发展趋势
第一节 城市轨道交通概述
一、城市轨道交通的定义
“ 一般而言，广义的城市轨道交通是指以轨道运输方式为主要技术特征，是 城市公共客运交通系统中具有中等以上运量的轨道交通系统（有别于道路交 通），主要为城市内（有别于城际铁路，但可涵盖郊区及城市圈范围）公共客 ” 运服务，是一种在城市公共客运交通中起骨干作用的现代化立体交通系统。
二、城市轨道交通在城市公共交通中的地位与作用
（1）城市轨道交通是城市公共交通的主干线和客流运送的大动脉，是城市的 生命线工程。其建成运营后，将直接关系到城市居民的出行、工作、购物和生 活。 （2）城市轨道交通是世界公认的低能耗、少污染的“绿色交通”，是解决 “城市病”的一把金钥匙，对于实现城市的可持续发展具有非常重要的意义。
2．城市轨道交通具有较高的准时性
城市轨道交通由于在专用行车道上运行，不 受其他交通工具干扰，因此不会产生线路堵塞现 象，且不受气候影响。它是全天候的交通工具， 按列车运行图运行，具有可信赖的准时性。
城市轨道交通系统概论绪论
伦敦地铁线路图
纽约地铁线路图
东京地铁线路图
莫斯科地铁线路图
首尔地铁线路图
马德里地铁线路图
巴黎地铁线路图
墨西哥地铁线路图
• 1825年
英国建成第一条商用铁路
• 1863年
伦敦建成第一条地铁
• 1870年
纽约建成高架轨道交通线
• 1881年
柏林建成第一条电气化铁路
• 1888年
美国建成第一条有轨电车系统
• 20世纪初 地铁和有轨电车第一次大发展
• 二战以后 地铁在世界范围内迅速发展，
各种类型的城轨交通工具出现
城市中的有轨公共马车
早期的蒸汽机车
近代的蒸汽机车
近代的蒸汽机车
近代的蒸汽机车
近代的蒸汽机车
早期的有轨电车
早期的有轨电车
早期的有轨电车
早期城市中地铁
早期约的地铁
早期纽约的地铁
早期伦敦的地铁
现代纽约的地铁
现代伦敦的地铁
现代东京的地铁
现代巴黎的地铁
现代莫斯科的地铁
现代化的地铁列车
地铁总长逾200KM的城市
• 伦敦地铁启运时间1863年1月10日,全长408 公里、11条线路、268个站点
• 纽约地铁启运时间1904年10月27日；全长 370公里、26条线路、468个站点
• 东京地铁启运时间1927年12月30日；全长 304.1公里、13条线路、285个站点
• 莫斯科地铁启运时间1935年5月15日；全长 292.2公里、12条线路、176个站点
城市轨道交通的定义
城市地域内利用在固定的轨道 上运行的车辆运送人员的公共 交通系统称为城市轨道交通
《城市轨道交通系统概论》课程的内容
城市轨道交通概论课本总结
《城市轨道交通概论》知识点梳理第一章绪论1.1城市轨道交通的概念与特点1.城市轨道交通的定义：采用专用轨道导向运行的城市公共交通客运系统。
2。
城市轨道交通的分类:地铁系统、轻轨系统、单轨系统、有轨电车、磁浮系统、自动导向系统、市域快速轨道交通系统。
3。
城市轨道交通的优缺点优点:①容量大②运行准时快速③能耗低④安全性高⑤无污染⑥用地省缺点：①城市轨道交通建设投资巨大②运营成本高昂,经济效益有限③建设周期长（一条线路的建设短则几年，长则可达十余年之久)④线路和车站均为永久性结构，一旦建成后基本没有调整的可能性. 4。
了解轨道交通发展几个常识：⑴中国第一个修建地铁的城市:北京（1969）⑵世界第一个修建地铁的城市:伦敦⑶中国首条铁路- 吴淞铁路⑷中国第一条自主建设的铁路- 京张铁路⑸中国自建并保存下来的第一条铁路—唐胥铁路⑹美国是世界上拥有地铁最多的国家。
（7）莫斯科地铁是世界上客运量最大的地铁。
①线路运能,即交通容量，也就是线路输送客流的最大能力，其指标是断面单向每小时最大的乘客通过量.②路权，指城市轨道交通运行线路与其他交通的兼容程度.第二章城市轨道交通的类型2.1 概述城市轨道交通的分类：地铁、轻轨、单轨、现代有轨电车、自动导向系统、磁浮交通系统、市域快速轨道交通系统。
2.2地铁1。
地铁的定义：轴重相对较重，单方向输送能力在每小时三万人次以上的城市轨道交通系统。
可以修建在地下或采用高架方式2。
地铁的特点：①容量大②速度快、可靠性强③安全性高④准时⑤运输成本低⑥用地省（不占用城市土地）⑦建设成本高⑧出行距离长，客运需求较大⑨污染少、噪声小(特点包含优缺点，其实回答轨道的特点）3。
地铁系统的基本车型为A型车、B型车、直线电机B型车(Lb型车)三种。
A型车车辆的基本宽度为3000mm（3m）,B型车及直线电机B型车车辆的基本宽度为2800mm(2.8m).2。
3轻轨1。
轻轨的定义:轴重较轻，每小时客运量为1万—3万人次的轨道交通系统.2.轻轨的特点：(与地铁相比)①运量较小②编组车辆少③运营线路短④行驶速度慢⑤行车间隔略长⑥运营管理模式也有所不同3。
第一章 轨道交通概论(绪论)
此间出现和发展的蒸汽机火车和内燃机汽车是现代交通运输发
展的两个里程碑； 此后现代交通运输200年的发展，超过了数千年人类历史的发展。
12/13/2012
20
机电与控制工程学院 交通运输系
Department of Traffic and Transportation College of Mechatronics and Control Engineering
使用加工过的石材作为轨道。这种交通形式再次出现在欧洲是
1550年，通常使用原木作为轨道； 18世纪铁轨出现在英国，英国土木工程师William Jessop设计了类
似现在的铁轨和有轮缘的车轮，1802年开通了伦敦南部世界上第
一条马拉的公共铁路。同一时期在一些林区利用斜坡铺设了无动 力轨道。
12/13/2012
Department of Traffic and Transportation College of Mechatronics and Control Engineering
工务段
电务段 车辆段
12/13/2012
8
城市轨道交通概论
思考：城市轨道交
通与铁路有何区别？
12/13/2012
9
机电与控制工程学院 交通运输系
人类社会存在和发展则还要加上：行，即交通。
交通运输是社会发展的基础，是社会生产、流通、分配、消费 以及人们工作、交往、旅游等的必要条件；
没有交通的手段，人的活动空间是有限的。一般概念的步行，
人的活动空间在5km范围内。
12/13/2012
15
机电与控制工程学院 交通运输系
Department of Traffic and Transportation College of Mechatronics and Control Engineering
城市轨道交通概论第一章
2. 轨道的出现
3. 轨道车辆的出现
4. 轨道交通的定义
（二）世界城市轨道交通的发展 1. 轨道交通的产生
2. 轨道交通的发展 3. 轨道交通的衰落 4. 轨道交通的复苏与再发展
（三）我国城市轨道交通的产生与发展 1. 中国早期的轨道交通发展 2. 现代城市轨道交通时代
（1）起始阶段。
（2）开始建设阶段。 （3）建设高潮阶段。 （4）建设调整阶段。 （5）蓬勃发展阶段。
三、中国城市轨道交通现状 （一）我国城市轨道交通建设成就 1. 北京
2. 天津
3. 上海 4. 广州
（二）我国城市轨道交通的主要特点 1. 兴建城市轨道交通的城市迅速增多 2. 城市轨道交通的网络化
3. 城市轨道交通类型的多元化
4. 城市轨道交通的现代化
（三）我国城市轨道交通发展面临的挑战 1. 资金不足 2. 缺乏好的盈利模式
第一章
城市轨道交通及其发展
第一节 城市交通起源
一、城市与城市化 （一）城市的特征 1．密集性
2．高效性
3. 多元性
（二）城市化进程 1. 美国东北部大西洋沿岸城市群 2. 北美五大湖城市群
3. 日本太平洋沿岸城市群，也称为东海道城市群
4. 欧洲西北部城市群 5. 英国以伦敦为核心的城市群 6. 以上海为中心的长江三角洲城市群
3. 客运量所占比重不高
4. 运营效与分析
一、城市轨道交通总体规划原则 二、城市轨道交通规划内容 （一）城市轨道交通线路设计
（二）城市轨道交通线网规划 1．线网规划目的 2．线网规划的概念
3．轨道交通线网规划
4．线网规划的意义 5．线网规划的目标 6．线网规划的主要内容 7．规划轨道交通路网应考虑的问题
《城市轨道交通概论》教学大纲
《城市轨道交通概论》教学大纲课程名称及英文名称：城市轨道交通概论City Rail Transportation Introduction课程编码：X5214001 课程类别：公共基础课（）专业基础课（√）专业核心课（）课程性质：必修课（）选修课（√）适用专业：城市轨道交通工程学时数:48学时开设学期：2012-2013第一学期执笔者：葛宝金编制日期：2012年9月一、课程的性质和任务《城市轨道交通概论》是城市轨道交通工程专业的专业基础课程，内容丰富，包括城市轨道交通的发展介绍、分类与制式的选择、规划、设施、控制系统及运营管理等，涉及城市轨道交通的各个方面。
本课程的任务是通过教学，使学生了解城市轨道交通的发展历程及现状、掌握规划设计的基本原理和方法、认识并掌握轨道结构的细部组成、对车辆等城市轨道交通设施子系统有充分的认知，同时对城市轨道交通运营管理等内容有大致的了解。
二、本课程与其他课程的联系与分工：本课程是一本概论性质的专业基础课程，综合性很强，内容全面。
与城市轨道相互配合，达到使相关专业的学生对城市轨道的各方面知识了解、认知、并对重点内容掌握应用的程度。
为下一步的专业课打下基础，比如城市轨道交通，轨道交通施工等专业课都是本课程的延伸，各个课程之间有着紧密的联系。
三、课程的主要目标、内容和学时分配1、知识目标：掌握城市轨道交通分类与制式选择，理解城市轨道交通固定设施子系统、移动设施子系统，理解掌握城市轨道交通列车运行自动控制子系统，掌握城市轨道交通运营管理方法。
能力目标：可以对日常遇到的城轨现象做出自己的理解和解释。
素质目标：培养学生合作能力。
培养学生探索研究精神。
培养学生敬业精神。
培养学生竞争精神2、课程主要内容学时分配板书+多媒体五、课程教学方法和形式（一）教学组织形式课堂讲授：本课程是一门非常实用的课程，讲的是我们身边的科学。
内容讲授主要运用电子教案的形式，以方便通过图片、图表等多媒体手段，使大家对所学内容首先有一个直观和感性的认识，然后根据具体概念、实例进行讲授，使学生掌握基本的概念和方法，并能灵活运用。
城市轨道交通概论——绪论课件
城市轨道交通以其高效、安全、 便利的特点，成为现代城市公共 交通的重要组成部分。
城市轨道交通的发展历史
初始阶段
介绍城市轨道交通的起源，如伦 敦地铁作为世界上第一条地铁的
开通。
发展历程
阐述不同国家和地区城市轨道交通 的发展历程，如欧洲、亚洲、北美 等地区代表性城市轨道交通系统的 建设和扩大。
与出租车相比
城市轨道交通票价通常更 为实惠，且能够满足更大 规模的客流需求。
PART 03
城市轨道交通的计划和建 设
REPORTING
城市轨道交通的计划原则
协调性原则
可持续性原则
城市轨道交通计划需与城市总体计划、交 通计划等相协调，确保轨道交通建设与城 市发展需求相匹配。
计划过程中应充分考虑环保、节能、资源 利用等方面，确保轨道交通建设的可持续 性。
未来趋势
• 绿色出行：分析城市轨道交通在环保、节能方面的优 势和未来发展方向，如电动列车、可再生能源等在城 市轨道交通中的应用。
• 拓展建设：讲述未来城市轨道交通在建设规模、覆盖 范围等方面的拓展趋势，如更多城市的地铁建设和既 有线路的延伸。
• 智能化服务：讨论城市轨道交通在智能化服务方面的 发展趋势，如乘客信息系统升级、移动支付等便利服 务措施。
技术进步
介绍城市轨道交通在技术、设备、 运营等方面的重大进步和革新。
城市轨道交通的现状和未来趋势
现状分析：对全球及中国城市轨道交通的现状进行概述， 包括建设规模、覆盖范围、客流量等方面的数据分析和描 述。
• 技术创新：探讨城市轨道交通在未来可能的技术创新 ，如自动驾驶、5G通讯等技术在城市轨道交通中的应 用前景。
公平性原则
前瞻性原则
轨道交通作为公共交通工具，应满足广大 市民的出行需求，计划布局应兼顾不同区 域、不同收入层次的居民。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长春轻轨交通
西班牙巴塞罗那现代有轨电车（轻轨）
大连轻轨交通
武汉轻轨交通
东京12号（小型）地铁列车
思考
地铁与轻轨的区别有哪些？
区分内容
轻轨
地铁
线路走向 城乡结合部 穿越市区
客流量
1～3万人次 >3万人次/h
/h单向
单向
列车编组 2～6节/列 4～10节/列
（1）概述 车辆在一根轨道上运行的一种轨道交通系统。
城市轨道交通本身具有大运量、高效率、节约 土地资源的优势
城市轨道交通在世界范围内开始普及
Байду номын сангаас
二.世界主要城市的轨道交通
1.伦敦地铁
伦敦——地铁的发源地，“建在地铁上的都市”
全世界最老的地铁系统:1863年建造，总长273英里， 年客运量9.76亿人次
市中心为地下线，郊区为地面线，占55%
总长439km，其中160km为地下线，12条线路， 275个车站，日客运量267万人次
有轨电车
按
地铁
照 技
轻轨
术
单轨（独轨）
特 征
磁浮
分
自动导向系统
市域快速轨道系统
主要形式
✓历史
➢世界上第一辆有轨电车：1881年，德国
➢世界上第一辆投入商业运营的有轨电车：1888年，美国 ➢1899年，我国第一条有轨电车在北京建成通车 ➢1908年，上海第一条有轨电车建成通车 ➢上世纪20年代，美国有轨电车线路总长达25000km
8
与地面交通隔离 率
100%
（2）适应范围
大运量 准时性和速达性 与其他交通方式无相互干扰 噪声小，污染少 节约土地资源 建设费用高
一旦发生火灾等自然灾害，乘客疏散 较困难
人口超过100万的特大城市修建地铁较为合适
上海地铁2号线列车
（1）概述
概念
LRT（Light Rail Transit）：在有轨电车 基础上发展起来的，由电气牵引，轮轨导向， 列车或车辆编组运行在专用行车道上的中运 量城市轨道交通系统。输送能力介于地铁和 有轨列车之间，为10000~40000人/h。旅行
上海磁悬浮列车
自动导向系统 AGT(Automated Guideway Transit):泛指以无人驾驶的 车厢在专用路权及自动化控制条件下运行的新型运输系统。
在美国早期称为Horizontal Elevators，sky bus或Transit Expressway，近期统称People Mover System。
➢上世纪30年代，欧洲、日本、印度及我国有轨电车取得 较大发展 ➢由于运能、挤占道路、噪声等问题，到上世纪50年代末， 国内外大城市纷纷拆除有轨电车。
✓特点
➢一般设在城市中心穿街走巷运行，具有上下车方便的特 点 ➢通常为单节或2节编组，运送能力较低，为5000～ 10000人/h ➢运行速度较低，通常为15～20km/h，甚至更低
在法国被称为Vehicule Automatique Leger（VAL）
在日本以“新交通系统”统称AGT
自动导向系统 车辆采用橡胶轮胎在专用轨道上运行的中运量轨道运输
系统，可实现全自动化和无人驾驶。
线路形态：市区为地下隧道，郊外采用高架结构
占地面积小，自动化程度高，既节省人力又节省费用
适用于城市机场专用线或城市中客流相对集中的点对点 运送乘客，必要时，中间可设少量停车站
站间距可达5~10km 可选用铁路动车组或运行速度120km/h以上的特
种车辆，旅行速度可达50km/h以上 可选用AC25kV或DC1500V的供电方式
市域快速轨道交通动车组
作业：完成下表
项目 1、有轨电车 2、地铁 3、轻轨 4、单轨 5、自动化导向系统 6、磁浮 7、市域快速交通
运送能力 运送速度
1.掌握城市轨道交通的类型 2.了解城市轨道交通的起源 3.了解世界主要城市的轨道交通发展情况 4.了解中国主要城市的轨道交通发展情况
一.城市轨道交通的定义
采用轨道进行承重和导向的车辆运输系统，
广
设置全封闭或部分封闭的专用轨道线路，具
义
有车辆、线路、信号、车站、供电、控制中 心和服务等设施，车辆以列车或单车形式，
世界最繁忙的地铁系统之一
蒙特利尔地铁示意图1
蒙特利尔地铁示意图2
4.圣保罗地铁
1、2、3、5号线全长61.3km，车站55个， 日客运量330万人次
7~12号线全长260.8km，车站93个 世界最清洁的地铁系统
圣保罗地铁示意图1
圣保罗地铁示意图2
圣保罗地铁示意图3
一、我国城市轨道交通发展历史 起始阶段 开始建设阶段 建设高潮阶段 建设调整阶段 蓬勃发展阶段
14条主线，2条支线，380个车站，87个交汇 站，总长221.6km
年客运量9.76亿人次
路网分三个阶段扩展，于1990年完工
巴黎地铁示意图1
巴黎地铁示意图2
巴黎地铁示意图3
Московский метрополитен имени В. И. Ленина，世界上使用频率最高的地下轨道系统
速度可达30km/h。
注意
根据我国《城市快速轨道交通工程项目建设 标准（试行本）》，用轻轨来命名中运量的 地铁（包括地面和高架铁路），而欧洲所说 的“轻轨”，一般是特制现代有轨电车交通。 为了与欧洲的定义兼容，所以我们提出轻轨
分为两类——准地铁与新型有轨电车。
（2）在我国的前景展望
轻轨既免除了地铁的昂贵投资，又具有中运量的特点， 在我国具有较大的发展前景。
1913年法国的24路有轨电车
日本东京街头有轨电车
1950年上海南京路上的有轨电车
大连有轨电车
大连低地板有轨电车
美国的有轨电车
德国的有轨电车
（1）概述
➢定义： 轴重相对较重，单方向高峰输送能力在3万人次/h以上的 城市轨道交通系统。
注意
地铁并非单纯指行驶在地下的钢轮钢轨系统， 在适当位置也可采用地面或高架形式。
1965年开始建设，1969年建成通车的北京地 铁，全长23.6km
1970年开始建设，1984年建成通车的天津地 铁，全长7.4km
该阶段的地铁除了客运功能以外，还考虑人防 战备需要
以北京地铁1号线完全建成，天津地铁，上海 地铁1号线，广州地铁1号线建成为标志
道路交通供给能力严重不足
发展大容量轨道交通方式的理念开始显现
➢服务区间： 主要在市区，也可延伸到市郊
➢站间距较密，电力驱动，线路全封闭，信号自动化控制， 具有运量大、速度快、安全、准时、舒适、节约城市土地 资源等特征
序号
项目
技术参数
序 号
1
高峰小时单向运 送能力
30000~70000人
9
2
列车编组
4~8节，最多11节 10
项目 安全性和可靠性 最小曲线半径
2.马德里地铁
最早于1919年开通
12条主线，1条支线，281个车站，总长 281.58km
全世界密度最高的地铁系统
马德里地铁示意图1
马德里地铁示意图2
马德里地铁示意图3
3.蒙特利尔地铁 法文：Métro de Montréal，英文：Montreal Metro 4条线路，73个车站
世界上少数使用胶轮路轨系统的重铁系统
亚洲最早开通地铁的城市，最早于1927年通 车
13条线路，285个车站，总长304.1km
日客运量近800万人次，年客运量28亿人次， 发达程度居世界前五位
车站站台形式多样化，出入口布局与地面建筑 协调一致
东京地铁示意图1
东京地铁示意图2
东京地铁示意图3
Le Métropolitain de Paris，简称为Métro，最 早于1900年开通
新建城市轨道交通的城市迅速增多 城市轨道交通的网络化
城市轨道交通类型的多元化 城市轨道交通的现代化
部分城市轨道交通建设速度过快过猛 政府加大地铁项目的宏观调控力度 1995年至1998年，无轨道交通项目通过审批
轨道交通“超前规划，适时建设”
人口规模、交通需求、经济水平为衡量一个城 市是否建设轨道交通的三大基本要素
日本东京奥运会建设的大客流量独轨交通（1964）
日本千叶都市单轨（悬挂式）
日本北九州小仓线跨座式独轨
悉尼独轨交通
德国中部城市乌伯塔的悬挂式独轨交通
磁浮列车
依靠磁悬浮技术将列车悬浮起来并利用直线电机驱动列车行 驶的交通工具
分常速、中速、高速和超高速等几种形式，最高时速可达 500km/h
上海磁浮列车目前是全世界唯一一条投入商业运营的线路， 它是在德国的TR08列车的基础上发展起来的，基本技术规 格与TR08一样，在运行速度、舒适性、能耗、环境、安全 性和运行维护等方面，具有铁路车辆和飞机无可比拟的优势。
运送相当规模客流量的城市公共交通方式
狭
特指地铁、轻轨和单轨（独轨）
义
二.城市轨道交通的主要类型
根
特大运量 根
据
据
交
大运量
敷
通
设
容
中运量
方
量
式
分
小运量 分
地下 地面 高架
二.城市轨道交通的主要类型
按 照
钢轮钢 轨
按 照
轮
导
轨
向
材
方
料 分
胶轮钢筋 混凝土轨
式 分
轮轨导 向
导向轮 导向
二.城市轨道交通的主要类型
一.世界城市轨道交通的发展历史
初始发展阶段 停滞萎缩阶段 重新发展阶段 高速发展阶段
世界上第一条地铁线路：1863年1月19日英 国伦敦建成通车，长6.4km，蒸汽机牵引
首次采用盾构法施工：1874年，英国伦敦
