AC-13沥青混合料配合比设计模板(1)
AC-13沥青配合比设计(完整版)
检测报告工程名称：/
检测项目：AC-13C目标配合比设计
委托单位：/
发送日期：/
检测报告
项目负责：
报告审批：
批准：
检测报告
审核：主检：
共 4 页，第1页附：配合比设计及检测
1.送样集料筛分和密度试验结果
2.AC-13C沥青混和料目标配合比设计
2.1 AC-13C沥青混合料初试级配设计
设计成C、M和F三种不同粗细程度的级配结构，具体见附表2，示意图见附图1。
附表2 AC-13C沥青混合料级配组成设计
共 4页，第3页2.2 矿料级配的确定
结合以往工程经验，确定本配比设计中的初始沥青用量采用4.6（％）（油石比）。
用油量为4.6%时C、M、F三级配的沥青混合料的空隙率和矿料间隙率结果见附表3。
附表3
为AC-13C，因此，选C级配作为目标级配。
共 4 页，第4页2.3 最佳沥青用量的确定。
AC-13沥青配合比设计(完整版)
检测报告工程名称： /检测项目： AC-13C目标配合比设计委托单位： /发送日期： /检测报告项目负责：报告审批：批准：检测报告附：配合比设计及检测1.送样集料筛分和密度试验结果2.AC-13C沥青混和料目标配合比设计2.1 AC-13C沥青混合料初试级配设计设计成C、M和F三种不同粗细程度的级配结构，具体见附表2，示意图见附图1。
附表2 AC-13C沥青混合料级配组成设计料堆比例,% 通过下列筛孔尺寸（mm）的百分通过率（%）料仓C级配M级配F级配筛孔C级配M级配F级配4＃（10～15）30 22 330. 7.3 7.7 6.6 0.15 8.3 8.8 7.43＃（5～10）25 28 25 0.3 10.0 10.8 8.9 0.6 13.5 14.9 11.92＃（3～5）8 7.5 10 1.18 18.6 20.9 16.32.36 30.5 34.8 26.51＃（0～3）35 41 30 4.75 45.3 50.3 42.3 9.5 71.2 78.8 68.4矿粉 2 1.5 2 13.2 97.9 98.5 97.7 合成毛体积γsb2.690 2.668 2.697 16 100 100 100 合成表观γsa2.705 2.702 2.707 19 100 100 100附图1 AC-13C沥青混合料级配结构示意图2.2 矿料级配的确定结合以往工程经验，确定本配比设计中的初始沥青用量采用4.6（％）（油石比）。
用油量为4.6%时C、M、F三级配的沥青混合料的空隙率和矿料间隙率结果见附表3。
附表3中，三个级配的体积指标均满足设计要求，根据设计文件的要求沥青混合料类型为AC-13C，因此，选C级配作为目标级配。
2.3 最佳沥青用量的确定附表5 马歇尔混合料设计试验结果与混合料特性试验项目油石比（%）要求/ 4.0 4.3 4.6 4.9 5.2 / 毛体积相对密度 2.344 2.351 2.360 2.368 2.381 /理论最大相对密度 2.477 2.474 2.471 2.467 2.461 / 空隙率(%) 5.4 5.0 4.5 4.0 3.2 4～6 矿料间隙率 (%) 16.2 16.2 16.1 16.1 15.8 / 饱和度 (%) 66.7 69.2 72.1 74.9 79.6 65～75 稳定度( kN) 11.01 11.10 11.81 10.66 10.96 ≥8.0流值(mm) 1.5 2.3 3.0 2.8 1.9 1.5～4根据马歇尔的试验结果，所选的沥青用量围，密度没有出现最大值,取目标空隙率4.0%对应的油石比4.88%为OAC1，即OAC1=4.88%，再从图上查得计算得之，即OACmin=4.02%，OACmax=4.88%，即OAC2=(OACmin+OACmax)/2=（4.02+4.88）/2=4.45%。
AC-13沥青混合料配合比设计模板(1)
报告编号：委托协议编号：报告总页数：AC—13C型普通沥青混合料目标配合比设计报告江西省路翔工程材料有限公司天津市市政工程质量检测中心站报告日期：2005年07月27日报告批准：报告审核：负责人及报告编写：参加人员：注意事项：1.本报告无质检报告专用章无效。
2.报告涂改作废。
3.本报告结果只对来样负责。
地址：南昌市青山湖区罗家集板溪村八一砖化厂1. 概述江西路翔工程材料有限公司是一家立足于南昌市的商品沥青混凝土搅拌站，主要生产沥青、摊铺、销售。
2. 依据主要技术规范、试验规程JTG F40-2004《公路沥青路面施工技术规范》JTJ052—2000《公路工程沥青及沥青混合料试验规程》JTJ058—2000《公路工程集料试验规程》3. 原材料性质分析采用AC-13C型普通沥青混合料。
各原材料产地为：碎石高安石下采石场；浙江镇海石化沥青。
试验样品由委托方提供。
3.1 沥青对石油沥青按JTG F40-2004《公路沥青路面施工技术规范》要求进行了规定项目的试验检测。
试验检测结果见表1。
检测结果表明该70号沥青样品符合I-C级沥青技术要求。
表1 SBS改性沥青检测结果3.2 矿料沥青混合料中的矿料包括粗集料、细集料及矿粉和生石灰。
3.2.1 粗集料粗集料规格为10mm～15mm、5mm～10mm、3mm～5mm，试验项目及试验结果见表2。
试验结果表明，粗集料各项指标均符合JTG F40—2004《公路沥青路面施工技术规范》关于高速公路及一级公路沥青混合料用粗集料的技术要求。
表2 粗集料技术性质3.2.2 细集料细集料采用机制砂和天然砂，试验项目及试验结果见表3。
试验结果表明，细集料各项指标符合JTG F40—2004《公路沥青路面施工技术规范》关于高速公路及一级公路沥青混合料用细集料的技术要求。
表3细集料技术性质3.2.3 矿粉矿粉为石灰岩矿粉，试验结果见表4。
试验结果表明，矿粉的各项检测指标均符合JTG F40-2004《公路沥青路面施工技术规范》关于高速公路及一级公路沥青混合料用矿粉的技术要求。
AC-13沥青混合料配合比设计报告
严谨求实科学管理精益求精质量至上试验报告样品名称：AC-13C沥青混合料目标配合比设计与试验检验类别：委托试验委托单位: 中建五局土木工程有限公司试验单位: 湖南省交通建设质量监督试验检测中心批准日期：2010年5月21日地址:湖南省长沙市芙蓉中路三段472# 邮政编码:410015 电话:3 传真:3湖南省交通建设质量监督试验检测中心试验报告主检: 审核：审批：湖南省交通建设质量监督试验检测中心试验报告主检: 审核：审批：设计说明1．沥青混合料的级配采用AC-13C型级配。
根据JTG F40-2004《公路沥青路面施工技术规范》要求，并结合刚果（布）国家1号公路：施工地点为热带雨淋气候，常年平均气温为35℃左右，最高气温40℃-45℃，年降雨量大于1000mm的具体情况，确定了相应的工程级配。
2．AC-13沥青混合料所用原材料均为委托单位来样，其组成为：（1）集料：取样地点为萨哈采石场。
碎石规格和数量：0/0.3mm3.4kg, 0/2.36mm13kg,0/4.75mm22kg,0/16mm19kg,4.75/9.5mm20kg, 9.5/16mm29kg。
（2）沥青：道路石油沥青60/70，重量5kg。
（3）沥青抗剥离剂：江西省上饶市恒大建材化工有限公司。
3．按规范要求，沥青混合料理论最大相对密度采用真空实测法。
4．室内试验的拌和温度为160℃，试件的击实成型温度为145℃。
5．配合比设计试验及计算参数均以“JTG F40-2004《公路沥青路面施工技术规范》中附录B 热拌沥青混合料配合比设计方法”中的程序及公式计算。
6．试验结果：经室内配合比设计试验与相关验证，确定AC-13沥青混合料目标配合比设计的最佳油石比为4.8％，在进行生产配合比设计与试验时，其合成级配尽可能与目标配合比级配曲线接近。
目标配合比的各级材料比例见相关设计图表。
7.建议在混合料中添加2%的硅酸盐水泥，以提高混合料的水稳定性。
AC-13沥青砼配合比设计
AC-13型沥青混凝土配合比设计报告（K691+000沥青混凝土拌合厂）工程名称：G214线清水河至结古段二级公路路面工程监理单位：内蒙古交通建设监理咨询有限责任公司施工单位：青海省公路工程建设总公司施工桩号：K675+000—K705+000报告日期：2005—7—6AC-13型沥青混凝土配合比设计报告一.前言本工程位于G214线清（水河）至结（古）段，地处规范规定的寒区。
施工段落K675+000-K705+000段，共计30公里。
面层设计厚度5㎝,规格采用AC-13型。
二.原材料2.1.沥青沥青由业主统购，为新疆克拉玛依生产的重交A-130A石油沥青。
沥青进场后即进行了抽检，经检验沥青三大指标符合规范要求，详细数据如表1。
表1 沥青质量试验结果根据中国气象站1961-2000年气温统计资料显示，56034号区站（清水河地区）7天平均高气温为18℃，极端最低气温为-43℃。
根据计算，该地区路面预计高温度T20㎜=40.33℃,路面表面预计低温度T SURF=-35.24℃.该沥青经试验计算分析，属溶凝胶型沥青，当量软化点T800=43.37℃,当量脆点T1.2=-21.3℃,当量脆点距路面表面预计低温度尚有13.94℃的差值，只能在配合比设计中尽可能地提高沥青用量，尽最大限度地避免路面低温裂缝。
2.2.粗集料采用大型反击式联合破碎机破碎，破碎机生产三种矿料，S10碎石，S12碎石和S15石屑。
10-15㎜碎石13.2㎜筛上筛余量偏多，不符合S10规格，但不影响使用。
5-10㎜碎石符合S12规格，0-5㎜石屑符合S15规格。
各种材料筛分结果如表2。
表2 各种粗集料的筛分结果按规范对碎石质量的检验结果如表3，各项指标均符合规范要求，可以使用。
表3 各种粗集料的质量规格2.3.细集料采用本地河砂，细度模数3.63，属粗砂。
级配偏粗，但不影响使用。
质量符合规范要求，可以使用。
各项指标如表4和表5。
2.4.填料采用石灰石粉作填料，石灰石矿粉的质量及规格符合要求，可以使用。
AC-13C沥青混合料配合比设计
精心整理

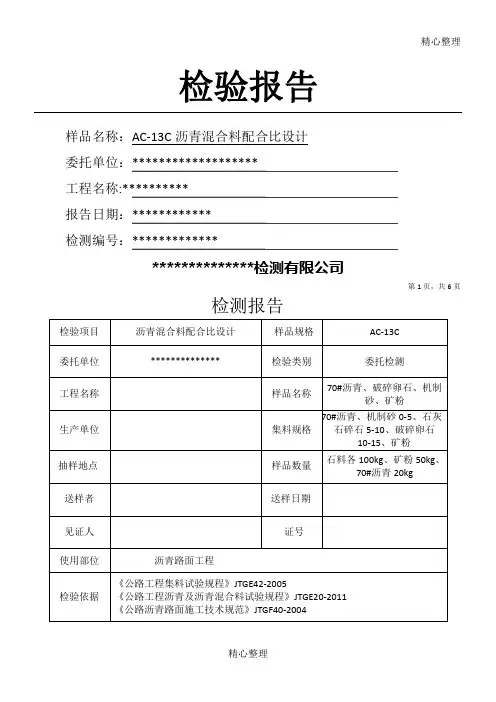

检验报告
样品名称：AC-13C沥青混合料配合比设计
委托单位：*******************
工程名称:**********
页
A
，实测上述集料的各种性能见表3：
表3各种集料的实测性能
2.1
1
选
用
的
AC-1
3C
混
图1合成级配通过率示意图
2.2混合料最佳油石比试验
按0.5%的间隔取4.0%、4.5%、5.0%、5.5%、6.0%；5个不同的油石比分别成型马歇尔试件。
实测不同油石比时混合料试件的各项技术指标，取满足技术指标要求的油石比为最佳设计油石比。
马歇尔试验结果见表5，根据马歇尔稳定度试验结果，分别绘制稳定度、流值、空隙率、饱和度与
油石比的关系如图2-图7所示：
表5不同油石比混合料马歇尔试验结果第4页，共6页
OAC1=（a1+a2+a3+a4）/4=4.58%
同时，根据沥青混合料的马歇尔试验技术标准，求出各项指标均符合技术标准的沥青用量OAC min~OAC max，计算沥青最佳油石比的初始值OAC2：
OAC2=（OAC min+OAC max）/2=4.5%
根据OAC1和OAC2综合确定最佳油石比OAC：
OAC=（OAC1+OAC2）/2=4.5% 结论：AC-13C最佳油石比为4.5%。
3AC-13C目标配合比设计性能检验第6页，共6页
3.1马歇尔试验
以4.5%的油石比为最佳沥青用量制作马歇尔试件，得出结果如下表：表6马歇尔试件试验结果
马歇尔残留稳定度比为：91.2%。
AC-13C配合比设计说明
AC-13C沥青混合料生产配合比设计XXXXXXXXXXX公司20 年月日AC-13C沥青混合料生产配合比设计XXXXXXXXXXX公司试验室对沥青路面面层，进行了AC-13C 型沥青混合料生产配合比设计。
采用XX粗集料、石屑材料，沥青采用XX道路石油沥青70号。
矿粉采用XX石灰岩矿粉。
为配置AC-13C生产配合比，，按《公路工程集料试验规程》的要求，测定了对热料仓材料的各项技术指标。
对沥青的各相关指标按照《公路工程沥青及沥青混合料试验规程》（JTJ 052-2000）规定方法进行了检测。
各材料试验检测结果如下表：细集料岩石技术指标表2矿粉技术指标表31、矿料级配组成设计热料仓材料分为：1#仓11-15mm，2#仓6-11mm，3#仓3.5-6mm，4#仓0-3.5mm根据相应的各仓集料，进行筛分试验，按照AC-13C 级配范围，规划求解得到以下掺配结果：选取满足设计要求的合成级配，其合成级配见下表：2、马歇尔试验确定最佳沥青用量（1）参考目标配合比设计进行了室内马歇尔试验。
根据大量施工实践经验及相关试验数据，，AC-13C型沥青混凝土的最佳油石比一般在 4.0％～5.5％之间，本设计选择油石比 4.0％～5.5％下进行室内马歇尔试验。
AC-13C型马歇尔试验结果见下表，沥青用量（油石比）与相应参数的曲线图见图，由曲线图可求得相应于密度最大值、稳定度最大值、目标空隙率（或中值）、沥青饱和度范围的中值的沥青用量a1、a2、a3、a4。
按以下计算式求OAC1:OAC1=(a1+a2+a3+a4)/4由图1可得：a1＝5.0%；a2＝5.0%；a3＝5.0%；a4＝5.5%则：OAC1=5.1%以各项指标均符合技术标准（不含VMA）的沥青用量范围OAC min～OAC max的中值作为OAC2。
OAC2＝（OAC min＋OAC max）/2由图1可得：OAC min＝4.0%、OAC max=5.5%则： OAC2＝4.75 %最佳沥青用量OAC的计算式：OAC＝（OAC1＋OAC2）/2则：OAC=4.92%理论密度采用实测法求得。
AC-13 生产配比设计
沥青混合料生产配合比设计一、设计依据(1)《公路沥青路面设计技术规范》(JTG D50—2006)；(2)《公路沥青路面施工技术规范》(JTG F40—2004)；(3)《公路工程集料试验规程》(JTGE42—2005)；(4)《公路工程沥青及沥青混合料试验规程》(JTG E20-2011)；(5)《公路工程质量检验评定标准》(JTG F80/1—2004)。
根据目标配合比选定最佳油石比5.0%，取4.7%，5.0%和5.3% 3个油石比进行马歇尔试验和试拌，通过室内试验及从拌和机取样试验综合确定生产配合比的最佳沥青用量。
二、生产配合比设计2.1.1集料筛分及矿料组成设计按照目标配合比各材料比例，通过调节各冷料仓进料速度与适宜的筛孔尺寸和安装角度，使各热料仓的供料大体平衡。
对各热料仓取料进行的集料筛分、合成级配情况见表2.1-1。
附注：根据设计要求，在使用中掺加0.3%的抗剥落剂2.1.2确定热料仓矿料合成密度2.1.3最佳油石比的确定根据目标配合比选定最佳油石比5.0%，取4.7%、5.0%、5.3%三个油石比进行马歇尔试验。
混合料马歇尔试验数据见表2.1-3、试验数据点组成曲线见图2.1-4。
3.1水稳定性检验1，2，成型方法：3，加载速率：50mm/min4，试件尺寸：直径101.6mm，高63.5mm 马歇尔击实法该沥青混合料水稳性符合设计要求三、沥青混合料的性能检验按AC-13C最佳油石比OAC 5.0%制作马歇尔试件进行浸水马歇尔试验和冻融劈裂试验。
试验数据见表3.1-1，3.1-2。
按最大毛体积密度对应的油石比5.1％、最大稳定度对应的油石比4.9％、空隙率中值对应的油石比4.9％、和规定沥青饱和度中值对应的油石比5.1％、确定的最佳油石比：OAC1=4.9％。
按各项技术指标全部合格范围对应的油石比下限4.8％和上限5.3％确定的最佳油石比：OAC2=5.0％。
综合确定的最佳油石比： OAC=5.0％（沥青含量=4.76％）。
AC13沥青混合料配合比设计模板.doc
报告编号：委托协议编号：报告总页数：AC— 13C 型普通沥青混合料目标配合比设计报告省路翔工程材料有限公司天津市市政工程质量检测中心站报告日期： 2 0 0 5年0 7月 2 7日报告批准：报告审核：负责人及报告编写：参加人员：注意事项： 1.本报告无质检报告专用章无效。
2.报告涂改作废。
3.本报告结果只对来样负责。
地址：市青山湖区罗家集板溪村八一砖化厂1.概述路翔工程材料有限公司是一家立足于市的商品沥青混凝土搅拌站，主要生产沥青、摊铺、销售。
2.依据主要技术规、试验规程JTG F40-2004 《公路沥青路面施工技术规》JTJ052— 2000 《公路工程沥青及沥青混合料试验规程》JTJ058— 2000 《公路工程集料试验规程》3.原材料性质分析采用 AC-13C 型普通沥青混合料。
各原材料产地为：碎石高安石下采石场；镇海石化沥青。
试验样品由委托方提供。
3.1 沥青对石油沥青按JTG F40-2004 《公路沥青路面施工技术规》要求进行了规定项目的试验检测。
试验检测结果见表1。
检测结果表明该 70 号沥青样品符合 I-C 级沥青技术要求。
表 1 SBS改性沥青检测结果检测单SBS I-C级沥试验评价试验项目位青要求结果结果方法针入度（ 25 ℃ ,100g,5s ）0.1mm 60 ～ 80 70 合格T0604 — 2000 延度（ 5 ℃ ,5cm/min ）cm 不小于 30 43.0 合格T0605 — 1993 软化点 ( 环球法 ) ℃不小于 55 86.0 合格T0606 — 2000 运动粘度（ 135℃）Pa.s 不大于 3 1.425 合格T0625 — 2000 闪点（ COC ）℃不小于 230 238 合格T0611— 1993 密度（ 15℃）g/cm 3 实测 1.020 合格T0603 — 1993 溶解度 ( 三氯乙烯 ) % 不小于 99 99.90 合格T0607 — 1993 离析（ 48h 软化点差）℃不大于 2.5 0.2 合格T0661 —2000.弹性恢复（ 25 ℃）％不小于 65 100.0 合格T0662 — 2000质量变化% 不大于±-0.50 合格T0610 —1993RTFOT 1.0后残留残留针入度比% 不小于 60 80.0 合格T0604 — 2000 物延度（ 5 ℃ ,5cm/min ）cm 不小于 20 31.0 合格T0605 — 19933.2 矿料沥青混合料中的矿料包括粗集料、细集料及矿粉和生石灰。
AC-13沥青配合比设计(完整版)
检测报告工程名称：/检测项目：AC-13C目标配合比设计委托单位：/发送日期：/页脚内容1检测报告项目负责：报告审批：批准：页脚内容2页脚内容3检测报告共1页，第1页审核：主检：共4 页，第1页附：配合比设计及检测1.送样集料筛分和密度试验结果附表1 送样集料和矿粉、沥青检测结果共4 页，第2页页脚内容72.AC-13C沥青混和料目标配合比设计2.1 AC-13C沥青混合料初试级配设计设计成C、M和F三种不同粗细程度的级配结构，具体见附表2，示意图见附图1。
附表2 AC-13C沥青混合料级配组成设计页脚内容8矿粉2 1.5213.297.998.597.7合成毛体积γsb2.690 2.668 2.69716100100100合成表观γsa2.705 2.702 2.70719100100100附图1 AC-13C沥青混合料级配结构示意图共4页，第3页页脚内容92.2 矿料级配的确定结合以往工程经验，确定本配比设计中的初始沥青用量采用4.6（％）（油石比）。
用油量为4.6%时C、M、F三级配的沥青混合料的空隙率和矿料间隙率结果见附表3。
附表3 初试级配结构的空隙率和矿料间隙率附表4 设计文件对VMA的要求页脚内容10附表3中，三个级配的体积指标均满足设计要求，根据设计文件的要求沥青混合料类型为AC-13C，因此，选C级配作为目标级配。
共4 页，第4页2.3 最佳沥青用量的确定附表5 马歇尔混合料设计试验结果与混合料特性页脚内容11矿料间隙率(%)16.216.216.116.115.8/饱和度(%)66.769.272.174.979.665～75稳定度( kN)11.0111.1011.8110.6610.96≥8.0流值(mm) 1.5 2.3 3.0 2.8 1.9 1.5～4根据马歇尔的试验结果，所选的沥青用量范围内，密度没有出现最大值,取目标空隙率4.0%对应的油石比4.88%为OAC1，即OAC1=4.88%，再从图上查得计算得之，即OACmin=4.02%，OACmax=4.88%，即OAC2=(OACmin+OACmax)/2=（4.02+4.88）页脚内容12页脚内容13页脚内容14。
AC-13沥青混合料目标配合比设计说明.
沥青混合料目标配合比设计说明(AC-13一．设计依据1．《公路工程沥青路面施工技术规范》(JTG-F40-2004；2．《公路工程沥青及沥青混合料试验规程》(JTJ-052-2000；3．《公路工程集料试验规程》(JTGE42-2005；4．郑开建管办相关技术文件。
二．原材料1．沥青。
采用中海36-1沥青公司生产的AH-70重交沥青,其质量技术指标见表1。
沥青的技术指标表1试验项目单位技术要求试验结果针入度(25℃，0. 1mm 60~80 70100g，5s延度(5cm/min，cm ≥10015015℃延度(5cm/min，cm ≥2050.810℃软化点(环球法℃＞46 48密度(15℃g/cm3实测 1.010溶解度sb(三氯％＞99.--乙烯RTFOT后残留物质量损失％≤±0.80.05针入度比P(25℃％≥6170软化点增值(环球℃—--法延度(10℃，cm ≥611.45cm/min2．集料。
采用河南禹州碎石厂生产的碎石,其中分为四档:1#料(10~16mm、2#料(4.75~13.2mm、3#料(2.36~4.75mm、4#料(<2.36mm,其质量技术指标见表2、表3。
粗集料质量指标表2试验项目单位标准试验结果视密度1#料g/cm3≥2.60 2.7552#料g/cm3≥2.60 2.7963#料g/cm3≥2.60 2.722石料压碎值％≤2617.2细长扁平颗粒1#料％＜15 7.8含量2#料％＜15 8.0对沥青的粘附≥5级5级性水洗法<0.075mm含1#料％≤10.2量2#料％≤10.63#料％≤10.8细集料质量指标表3试验项目单位标准试验结果视密度g/cm3≥2.60 2.710砂当量％≥6070水洗法<0.075mm含量％0~15 9.73．填料。
采河南禹州浅井生产的矿粉。
其质量技术指标见表4。
矿粉质量指标表4试验项目单位标准试验结果视密度g/cm3≥2.50 2.792含水量% ≤1--亲水系数—＜1 0.7粒度范围＜0.6mm ％100 100 ＜0.15mm ％90~100 90.5＜0.075mm ％75~100 76.9三．目标配合比设计。
ac-13c级配合成案例
ac-13c级配合成案例篇一：AC-13C沥青混合料配合比设计检验报告样品名称：AC-13C沥青混合料配合比设计委托单位：某某某某某某某某某某某某某某某某某某某工程名称:某某某某某某某某某某报告日期：某某某某某某某某某某某某某某某某某某某某某某某某某某检测有限公司第1页，共6页检测报告批准：审核：检测：1材料第2页，共6页1.1沥青材料AC-13C采用70#沥青。
其主要实测性能指标如表1所示：表170#沥青的基本性能1.2集料筛分AC-13C混合料的集料采用洁净、干燥、表面粗糙的破碎卵石、碎石。
破碎卵石规格有：10-15、碎石有5-10，细集料采用0-5机制砂，矿粉采用细磨石灰石粉。
各种集料的颗粒组成见表2。
1.3集料性能实测上述集料的各种性能见表3：表3各种集料的实测性能2AC-13C沥青混合料设计第3页，共6页2.1级配及配合比根据级配要求，由表2中各种集料的颗粒组成设计出矿料合成级配见表4，合成级配通过率如图1所示。
表4AC-13C合成级配选用的AC-13C混合料配合比为：矿粉:0-5:5-10:10-15=5%:42%:29%:24%;图1合成级配通过率示意图2.2混合料最佳油石比试验按0.5%的间隔取4.0%、4.5%、5.0%、5.5%、6.0%；5个不同的油石比分别成型马歇尔试件。
实测不同油石比时混合料试件的各项技术指标，取满足技术指标要求的油石比为最佳设计油石比。
马歇尔试验结果见表5，根据马歇尔稳定度试验结果，分别绘制稳定度、流值、空隙率、饱和度与油石比的关系如图2-图7所示：图4矿料间隙率-油石比图5有效沥青饱和度-油石比篇二：AC-13C配合比设计说明AC-13C沥青混合料生产配合比设计某某某某某某某某某某某公司20年月日AC-13C沥青混合料生产配合比设计某某某某某某某某某某某公司试验室对沥青路面面层，进行了AC-13C型沥青混合料生产配合比设计。
采用某某粗集料、石屑材料，沥青采用某某道路石油沥青70号。
AC-13沥青配合比报告模板
AC-13沥青配合比报告模板
一、实验目的
本实验旨在确定AC-13沥青混合料的最佳配合比，以提供路面工程设
计和施工的参考依据。
二、实验原理
三、实验装置与试验材料
1.实验装置：配比称重装置、混合料搅拌机、压实装置等。
2.试验材料：AC-13沥青、矿料、填料。
四、实验步骤
1.按照设计要求，准备各种试验材料。
2.根据设计配合比，称取相应的沥青、矿料和填料。
3.将沥青、矿料和填料放入混合料搅拌机中，按照设计要求进行搅拌。
4.搅拌均匀后，将混合料取出，用压实装置对混合料进行压实。
5.测定混合料的密度、韧性、抗剪强度等指标。
6.根据实验结果，修正配合比，再次进行试验，直至满足设计要求。
五、实验结果与分析
1.根据实验数据计算得到的混合料密度、韧性和抗剪强度等指标值。
2.分析实验结果，比较不同配合比下混合料性能的优劣，并确定最佳
配合比。
六、实验结论
经过多次试验与分析，确定了AC-13沥青混合料的最佳配合比为XXX。
该配合比下混合料具有较高的密度、良好的韧性和抗剪强度，能够满足路
面工程要求。
七、实验注意事项
1.实验中使用的沥青、矿料和填料应符合相关标准规定。
2.配合比的设计应根据具体工程要求进行，遵守相关设计规范。
3.每次试验前应清洁实验装置，避免杂质对试验结果的影响。
4.实验数据应准确记录，并及时进行分析与整理。
