双侧电源线路三相自动重合闸的特殊问题
线路自动重合闸（一）
线路自动重合闸（一）在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。
对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。
此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。
这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。
由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。
本期我们讨论一下线路自动重合闸的相关问题。
1、重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。
统计结果，重合闸的成功率在70%~90%。
重合闸的设置对于电力系统来说有利有弊。
（利）当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。
特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；（弊）当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。
2、重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。
因此我们只讨论线路重合闸。
按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。
所以在高压电网中基本上均采用一次重合闸。
只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。
按重合闸方式可分为：三相重合闸、单相重合闸、综合重合闸；通常，保护装置设有四种重合闸方式：三重、单重、综重、重合闸停用。
这四种方式可以由屏上的转换把手或定值单中的控制字来选择。
重合闸子总结
自动重合闸的作用及根本要求，重点学习单侧电源、双侧电源自动重合闸装置的工作原理、接线及整定原则，同时学习重合闸装置与继电保护的协作及提高供电牢靠性的措施.重合闸的启动方式不对应启动方式的优点是简洁牢靠，还可以订正断路器误碰或偷跳，可提高供电牢靠性和系统运行的稳定性，在各级电网中具有良好的运行效果，是全部重合闸的根本启动方式。
其缺点是当断路器关心触点接触不良时，不对应启动方式将失效。
保护启动方式是不对应启动方式的补充。
同时，在单相重合闸过程中需要进展一些保护的闭锁，规律回路中需要对故障相实现选相固定等，也需要一个由保护启动的重合闸启动元件。
其缺点是不能订正断路器误动。
重合闸选用原则一般遵循以下原则：(1)一般没有特别要求的单电源线路，宜承受一般的三相重合闸。
(2)但凡选用简洁的三相重合闸能满足要求的线路，都应选用三相重合闸。
(3)当发生单相接地短路时，假设使用三相重合闸不能满足稳定性要求而可能消灭大面积停电或重要用户停电者，应中选用单相重合闸和综合重合闸。
电容式的重合闸为什么只能重合一次?电容式重合闸是利用电容器的瞬时放电和长时充电来实现一次重合的。
假设断路器是由于永久性短路而被保护动作所跳开的，则在自动重合闸一次重合后断路器作其次次跳闸，此时虽然跳闸位置继电器重启动，但由于重合闸整组复归前使时间继电器触点长期闭合，电容器则被中问继电器的线圈所分接不能连续充电，中间继电器不行能再启动，加上整组复归后电容器还需20-25s的充电时间，所以能保证重合闸只能发出一次合闸脉冲。
双侧电源线路自动重合闸的特点在双电源线路上实现重合闸的特点是必需考虑线路跳闸后电力系统可能分裂成两个彼此独立的局部、可能进入非同期运行状态、因此除应满足单电源线路三相自动重合闸的根本条件外，还必需考虑:1.动作时间的协作所谓时间协作是指当双电源线路发生故障时、线路两侧保护装置可能以不同的时限断开两侧断路器、因此只有在后断开的断路器断开后、故障点才能断电、去游离。
继电保护书本课后答案(部分)
P123.什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是指被保护元件内部发生的各种短路故障时，能满足系统稳定及设备安全要求的、有选择地切除被保护设备或线路故障的保护。
后备保护是指当主保护或断路器拒绝动作时，用以将故障切除的保护。
后备保护可分为远后备和近后备保护。
远后备是指主保护或断路器拒绝时，由相邻元件的保护部分实现的后备；近后备是指当主保护拒绝动作时，由本元件的另一套保护来实现的后备，当断路器拒绝动作时，由断路器失灵保护实现后备。
6.电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。
3、灵敏性：继电保护的灵敏性，是指对于其保护范围内发生故障或不正常运行状态的反应能力。
4、可靠性：保护装置的可靠性是指在该保护装置规定的保护范围内发生了他应该动作的故障时，他不应该拒绝动作，而在任何其他该保护不该动作的情况下，则不应该误动作。
P591.何谓三段式电流保护？其各段是如何保证动作选择性的？试述各段的工作原理、整定原则和整定计算方法、灵敏性校验方法和要求以及原理接线图的特点。
画出三段式电流保护各段的保护范围和时限配合特性图。
答：三段式电流保护有电流速断保护，限时电流速断和定时限过电流保护。
电流速断是按照躲开某一点的最大短路电流来整定，限时速断是按照躲开前方各相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
2.在什么情况下采用三段式电流保护？什么情况下可以采用两段式电流保护？什么情况下可只用一段定时限过电流保护？Ⅰ、Ⅱ段电流保护能否单独使用？为什么？答：越靠近电源端，则过电流保护的动作时限就越长，因此一般都需要装设三段式的保护。
重合闸常见问题汇总
重合闸常见问题分类41．自动重合闸怎样分类?答：按不同的特征来分类，常用的有以下几种：(1)按重合闸的动作类型分类，可以分为机械式和电气式。
(2)按重合闸作用于断路器的方式，可以分为三相、单相相综合重合闸三种。
(3)按动作次数，可以分为一次式和二次式(多次式)。
(4)按重合闸的使用条件，可分为单侧电源重合闸和双侧电源重合闸。
双侧电源重合闸又可分为检定无压和检定同期重合闸、非同期重合闸。
42．选用重合闸方式的一般原则是什么?答：其原则如下：(1)重合闸方式必须根据具体的系统结构及运行条件，经过分析后选定。
(2)凡是选用简单的三相重合闸方式能满足具体系实际需要的，线路都应当选用三相重合闸方式。
持别对于那些处于集中供电地区的密集环网中，线路跳闸后不进行重合闸也能稳定运行的线路，更宜采用整定时间适当的三相重合闸。
对于这样的环网线路，快速切除故障是第一位重要的问题。
(3)当发生单相接地故障时，如果使用三相重合闸不能保证系统稳定，或者地区系统会出现大面积停电，或者影响重要负荷停电的线路上，应当选用单相或综合重合闸方式。
(4)在大机组出口一般不使用三相重合闸。
43．选用线路三相重合闸的条件是什么?答：在经过稳定计算校核后，单、双侧电源线路选用三相重合闸的条件如下：(1)推测电源线路。
单侧电源线路电源侧宜采用一般的三相重合闸，如由几段串联线路构成的电力网，为了补救其电流速断等瞬动保护的无选择性动作，三相重合闸采用带前加速或顺序重合闸方式，此时断开的几段线路自电源侧顺序重合。
但对给重要负荷供电的单问线路，为提高其供电可靠性，也可以采用综合重合闸。
(2)双侧电源线路。
两端均有电源的线路采用自动重合闸时，应保证在线路两侧断路器均已跳闸，故障点电弧熄灭和绝缘强度已恢复的条件下进行。
同时，应考虑断路器在进行重合闸的线路两侧电源是否同期，以及是否允许非同期合闸。
因此，双侧电源线路的重合闸可归纳为一类是检定同期重合闸，如一侧检定线路无电压，另一侧检定同期或检定平行线路电流的重合闸等；另—类是不检定同期的重合闸，如非同期重合闸、快速重合闸、解列重合闸及自同期重合闸等。

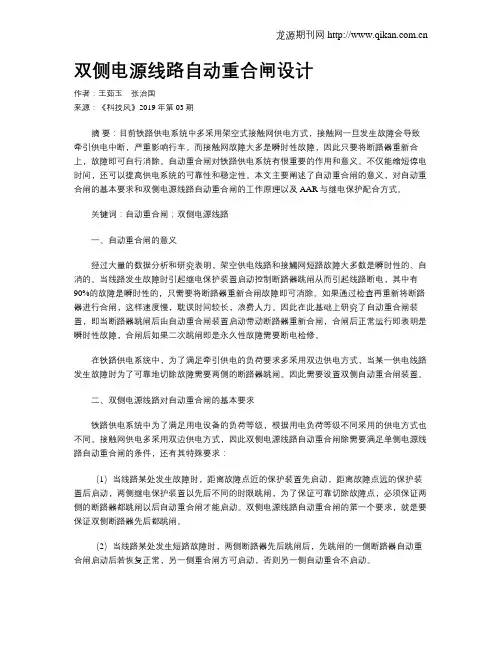

双侧电源线路自动重合闸设计
双侧电源线路自动重合闸设计作者：王茹玉张治国来源：《科技风》2019年第03期摘要：目前铁路供电系统中多采用架空式接触网供电方式，接触网一旦发生故障会导致牵引供电中断，严重影响行车。
而接触网故障大多是瞬时性故障，因此只要将断路器重新合上，故障即可自行消除。
自动重合闸对铁路供电系统有很重要的作用和意义。
不仅能缩短停电时间，还可以提高供电系统的可靠性和稳定性。
本文主要阐述了自动重合闸的意义，对自动重合闸的基本要求和双侧电源线路自动重合闸的工作原理以及AAR与继电保护配合方式。
关键词：自动重合闸；双侧电源线路一、自动重合闸的意义经过大量的数据分析和研究表明，架空供电线路和接觸网短路故障大多数是瞬时性的、自消的。
当线路发生故障时引起继电保护装置启动控制断路器跳闸从而引起线路断电，其中有90%的故障是瞬时性的，只需要将断路器重新合闸故障即可消除。
如果通过检查再重新将断路器进行合闸，这样速度慢，耽误时间较长，浪费人力。
因此在此基础上研究了自动重合闸装置，即当断路器跳闸后由自动重合闸装置启动带动断路器重新合闸，合闸后正常运行即表明是瞬时性故障，合闸后如果二次跳闸即是永久性故障需要断电检修。
在铁路供电系统中，为了满足牵引供电的负荷要求多采用双边供电方式，当某一供电线路发生故障时为了可靠地切除故障需要两侧的断路器跳闸。
因此需要设置双侧自动重合闸装置。
二、双侧电源线路对自动重合闸的基本要求铁路供电系统中为了满足用电设备的负荷等级，根据用电负荷等级不同采用的供电方式也不同。
接触网供电多采用双边供电方式，因此双侧电源线路自动重合闸除需要满足单侧电源线路自动重合闸的条件，还有其特殊要求：（1）当线路某处发生故障时，距离故障点近的保护装置先启动，距离故障点远的保护装置后启动，两侧继电保护装置以先后不同的时限跳闸，为了保证可靠切除故障点，必须保证两侧的断路器都跳闸以后自动重合闸才能启动。
双侧电源线路自动重合闸的第一个要求，就是要保证双侧断路器先后都跳闸。
自动重合闸的作用及要求
第六章自动重合闸第一节自动重合闸的作用及要求一、自动重合闸在电力系统中的作用架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。
此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。
此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。
因此，在电力系统中采用了自动重合闸装置，即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。
二、重合闸在电力系统中的作用∙大大提高供电的可靠性，减少线路停电的次数。
∙在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳定性。
∙在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。
∙对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
但是，当重合于永久性故障上时，它也将带来一些不利的影响，如：（1）使电力系统又一次受到故障的冲击；（2）由于断路器在很短的时间内，连续切断两次短路电流，而使其工作条件变得更加恶劣。
三、对自动重合闸装置的基本要求∙正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。
∙由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。
∙继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。
∙自动重合闸装置动作次数应符合预先的规定。
∙自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。
∙在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。
∙当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。
第二节单侧电源线路的三相一次自动重合闸三相一次自动重合闸就是在输电线路上发生任何故障，继电保护装置将三相断路器断开时，自动重合闸起动，经0．5～1s的延时，发出重合脉冲，将三相断路器一起合上。
自动重合闸技术问答
自动重合闸（auto-reclosing）广泛应用于输电和供电线路上的有效反事故措施。
即当线路出现故障，继电保护使断路器跳闸后，自动重合闸装置经短时间间隔后使断路器重新合上。
大多数情况下，线路故障（如雷击、风害等）是暂时性的，断路器跳闸后线路的绝缘性能（绝缘子和空气间隙）能得到恢复，再次重合能成功，这就提高了电力系统供电的可靠性。
少数情况属永久性故障，自动重合闸装置不再动作，需查明原因，予以排除。
一般情况下，线路故障跳闸后重合闸越快，效果越好。
重合闸允许的最短间隔时间为0.15～0.5秒。
线路额定电压越高，绝缘去电离时间越长。
自动重合闸的成功率依线路结构、电压等级、气象条件、主要故障类型等变化而定。
据中国电力部门统计，一般可达60％～90％。
用电部门的另一种广泛应用的反事故措施是备用电源自动投入，通常所需时间为0.2～0.5秒。
它所需投资不多而维持正常供电带来的经济效益甚大。
39．什么是自动重合闸?电力系统中为什么要采用自动重合闸?答：自动重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。
电力系统运行经验表明，架空线路绝大多数的故障都是瞬时性的，永久性故障—般不到10％。
因此，在由继电保护动作切除短路故障之后，电弧将自动熄灭，绝大多数情况下短路处的绝缘可以自动恢复。
因此，自动将断路器重合，不仅提高了供电的安全性和可靠性，减少了停电损失，而且还提高了电力系统的暂态稳定水平，增大了高压线路的送电容量，也可纠正由于断路器或继电保护装置造成的误跳闸。
所以，架空线路要采用自动重合闸装置。
40．对自动重合闸装置有哪些基本要求?答：有以下几个基本要求。
(1)在下列情况下，重合闸不应动作：1)由值班人员手动跳闸或通过遥控装置跳闸时；2)手动合闸，由于线路上有故障，而随即被保护跳闸时。
(2)除上述两种情况外，当断路器由继电保护动作或其他原因跳闸后，重合闸均应动作，使断路器重新合上。
(3)自动重合闸装置的动作次数应符合预先的规定，如一次重合闸就只应实现重合一次，不允许第二次重合。
双侧电源送电线路自动重合闸的选择方式
双侧电源送电线路自动重合闸的选择方式双侧电源送电线路自动重合闸的选择方式摘要：作者从自动重合闸的基本知识出发，阐述了自动重合闸的装设要求和对自动重合闸的基本要求。
最后阐明双侧电源送电线路自动重合闸的选择原则及选择方式。
关键词：双侧;自动重合闸;选择在电力系统故障中，架空线路故障大都是“瞬时性”的，此时，如果把断开的断路器重新合上，即可恢复正常供电。
此外，也可能发生“永久性故障”，此时，再合上电源，故障依然存在，线路将被继电保护再次断开，不能恢复正常供电。
由于送电线路发生的故障具有以上特点，为此在电力系统中用了断路器跳闸之后，能够自动地将断路器重新合闸的自动重合闸装置ARC，提高送电线路工作的可靠性。
由于设重合闸装置不能判断线路上是瞬时性故障还是永久性故障，因此，在重合以后可能成功恢复供电，也可能不成功。
根据运行资料的统计，一次式重合闸的成功率一般在60qv~90%。
在微机保护中重合闸装置应用自适应原理可在重合之前先判断是瞬时性故障还是永久性故障，可以大大提高重合闸的成功率。
一、装设自动重合闸的规定1、3KV及以上的架空线路和电缆也架空混合线路，在其有断路器的条件下，如用电设备允许且无备用电源自动投入时，应装设自动重合闸装置;2、旁路断路器和兼作旁路的母线联络断路器或分段断路器，应装设自动重合闸装置;3、低压侧不带电源的降压变压器，可装设自动重合闸;4、必要时，母线故障可采用母线自动重合闸装置。
二、对自动重合闸装置的基本要求1、重合闸不应动作的情况(1)有值班人员手动操作或通过遥控装置将断路器断开时;(2)手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。
因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未}肖除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功;(3)除上述条件外，当断路器由继电保护动作或其他原因而跳闸后、重合闸均应动作，使断路器重新合闸。
三相重合闸与单相重合闸方式的优缺点
三相重合闸与单相重合闸方式的优缺点
三相重合闸与单相重合闸这两种重合闸方式的优缺点如下：
(1)使用单相重合闸时会消失非全相运行，除纵联爱护需要考虑一些特别问题外，对零序电流爱护的整定和协作产生了很大影响，也使中、短线路的零序电流爱护不能充分发挥作。
(2)使用三相重合闸时，各种爱护的出口回路可以直接动作于断路器。
使用单相重合闸时，除了本身有选相力量的爱护外。
全部纵联爱护、相间距离爱护、零序电流爱护等，都必需经单相重合闸的选相元件掌握，才能动作于断路器。
(3)当线路发生单相接地进行三相重合闸时，会比单相重合闸产生较大的操作过电压。
这是由于三相跳闸、电流过零时断电，在非故障相上会保留相当于相电压峰值的残余电荷电压，而重合闸的断电时间较短，上述非故障相的电压变化不大，因而在重合时会产生较大的操作过电压。
而当使用单相重合闸时，重合时的故障相电压一般只有17％左右(由于线路本身电容分压产生)，因而没有操作过电压问题。
从较长时间在110kV及220kV电网采纳三相重合闸的运行状况来看，一般中、短线路操作过电压方面的问题并不突出。
(4)采纳三相重合闸时，在最不利的状况下，有可能重合于三相短路故障，有的线路经稳定计算认为必需避开这种状况时，可以考虑在三相重合闸中增设简洁的相间故障判别元件，使它在单相故避开实现重合，在相间故降时不重合。
双侧电源线路三相自动重合闸
一、三相快速自动重合闸 三相快速自动重合闸就是当输电线路上发生故障时，继电保护 很快使线路两侧断路器跳开，并随即进行重合。 因此，采用三相快速自动重合闸必须具备以下条件： （1）线路两侧都装有能瞬时切除全线故障的继电保护装置，如 高频保护等。 （2）线路两侧必须具有快速动作的断路器，如空气断路器等。 （3）合闸瞬间所产生的冲击电流不超过规定的允许值。 特点 线路短路开始到重新合闸的整个时间间隔在0.5～0.6s以内； 线路两则电源电动势之间夹角摆开不大，系统不会失去同步； 即使两侧电源电动势间角度摆开较大，因重合周期短，断路 器重合后也会很快被拉入同步。 三相快速重合闸方式具有快速的特点 注意：必须校验线路两侧断路器重新合闸瞬间所产生的冲击电流。
（2）在非同期重合闸所产生的振荡过程中，对重要负荷的影响 应较小。 （3）重合后，电力系统可以迅速恢复同步运行 注意：防止继电保护误动作。
运行方式 1、 不按顺序投入线路两侧断路器的方式 ——在线路两侧均采用单侧电源三相自动重合闸接线。
优点是：接线简单，不需要装设线路电压互感器或电压抽取装 置， 系统恢复并列运行快，从而提高了供电可靠性； 缺点是：在永久性故障时，线路两侧断路器均要重合一次， 对系统产生的冲击次数较多。
2）当两个电压的角频率不相等 存在着角频率差 时，两个电压间相角差δ将随时间t 在0°～360°之间变化。设UM=UL=U，即有效值相等时， 如图所示： 分析可得ΔU与δ的关系为：
U U M U L 2U sin 2 s t
ΔU，随δ角的变化关系曲线如下：
18
同步继电器的工作原理
结构分析
母线电压
磁 通
线路电压
U
当 △U小于一定数值时， φΣ较小，产生的电磁力矩小于弹簧 反作用力矩，于是KY动断触点就闭合。 1）两侧电源电压的幅值不相等： 即压差较大时，即使两电压同相， △U仍较大， φΣ 也较大， 产生的电磁力矩会大于弹簧反作用力矩，于是KY动断触点 不可能闭合。 在电压差小于一定数值时， φΣ足够小，KY动断触点才能 闭合。
《《电力系统自动装置》总结》
《《电力系统自动装置》总结》1.备有电源自动投入装置（aat）：当工作电源或工作设备因故障被断开以后，能自动而迅速地将备用电源或备用设备投人工作，使用户不停电的一种自动装置。
作用：①提高供电的可靠性，节省建设投资②简化继电保护③限制短路电流、提高母线残余电压。
2.明备用：在正常情况下有明显断开的备用电源或备用设备，装设有专用的备用电源或备用设备。
暗备用：在正常情况下没有明显断开的备用电源或备用设备，而分段母线间利用分段断路器取得相互备用。
3.对aat装置的基本要求：①保证在工作电源确实断开后aat装置才动作。
（原因：防止将备用电源或备用设备投入到故障元件上，造成aat装置动作失败，甚至扩大事故，加重设备损坏程度）②无论因何种原因工作母线上的电压消失时，aat装置均应动作。
（解决措施：aat装置在工作母线上应设有独立的低电压启动部分，并设有备用电源电压监视继电器。
）③aat装置应保证只动作一次。
原因：多次投入对系统造成不必要的再次冲击。
④aat装置的动作时间，应使用户的停电时间尽可能短为宜。
原因：当工作母线上装有高压大容量电动机时，工作母线停电后因电动机反送电，使工作母线残压较高，投入备用电源时，如果备用电源电压和电动机残压之间的相角差又较大，将会产生很大的冲击电流而造成电动机的损坏。
⑤低压启动部分电压互感器二次侧熔断器熔断时，aat装置不应动作。
防止其误动作措施是：低电压启动部分采用两个低电压继电器，其触点串联。
⑥应校验aat装置动作时备用电源的过负荷情况及电动机自启动情况。
4.备用变压器自动投入装置原理图5.aat装置的构成及作用：低电压启动部分（工作电源失去电压时，断开断路器）；自动合闸部分（断路器断开后，又能自动合闸）。
第二章1.自动重合闸装置（arc）：定义：将非正常操作而跳开的断路器重新自动投入的一种自动装置。
作用：①提高供电的可靠性，减少因瞬时性故障停电造成的损失，对单侧电源的单回线的作用尤为显著。
05自动重合闸习题答案
05自动重合闸习题答案1、输电线路装设自动重合闸的作用，对自动重合闸装置有哪些基本要求？作用：（1）提高输电线路供电可靠性，减少因瞬时性故障停电造成的损失。
（2）对于双端供电的高压输电线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。
（3）可以纠正由于断路器本身机构不良，或继电保护误动作而引起的误跳闸。
基本要求（1）ARD宜采用控制开关SA位置与断路器QF位置不对应的起动方式。
（2）ARD动作应迅速。
（3）ARD的动作次数应符合预先的规定。
（4）ARD应能在重合闸动作后或动作前，加速保护的动作。
（5）ARD动作后，应自动复归，准备好再次动作。
（6）手动跳闸时不应重合。
（7）手动合闸于故障线路时，保护动作使断路器跳闸后，不应重合。
（8）ARD可自动闭锁。
当断路器处于不正常状态（如气压或液压低）不能实现自动重合闸时，或自动按频率减负荷装置（AFL）和母差保护（BB）动作不允许自动重合闸时，应将ARD闭锁。
2、试说明图5-1所示重合闸装置接线，当线路发生永久性故障时，只重合一次。
ARD第一次使QF重合后，保护将再次动作使QF第二次跳闸，ARD再次起动，KT励磁，经tKT后，由于C充电时间（tP2+tYT+tKT）短，小于15～25，C来不及充电到UKM，KM不动作，因此QF不能再次重合。
3、图5-1所示的重合闸装置中，1）为什么KM要带自保持，2）是如何防止断路器“跳跃”的？为什么？1）由于C对KM电压线圈放电只是短时起动，不能保证合闸过程KM一直处在动作状态，于是通过自保持电流线圈使KM在合闸过程中一直处于动作状态，从而使断路器可靠合闸；2）当保护第二次动作，KCF动作，KCF1闭合，如果KM触点粘住而不能返回，则KCF电压线圈得到自保持，KCF2一直断开，切断了KMC的合闸回路，当QF第二次跳闸时，防止了QF第二次合闸。
4、对于图5-1所示重合闸装置接线，1）电容C绝缘电阻下降严重，已经降至下，运行中有什么现象发生？为什么？2）有人更换电阻3.4K ，运行中有什么现象发生？为什么？时，误将3.4M数值以换成1）运行中将发生C不能正常充电,不能实现重合闸。
继电保护专业题库(4)
继电保护专业题库四、简答题1.电力系统振荡和短路的区别是什么？答：电力系统振荡和短路的主要区别是：（1）振荡时系统各点电压和电流值均作往复性摆动，而短路时电流、电压值是突变的。
此外，振荡时电流、电压值的变化速度较慢，而短路时电流、电压值突然变化量很大。
（2）振荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而改变；而短路时，电流与电压之间的相位角是基本不变的。
2.什么是大接地电流系统？答：中性点直接接地系统（包括经小阻抗接地的系统）发生单相接地故障时，接地短路电流很大，所以这种系统称为大接地电流系统。
3.什么是小接地电流系统？答：采用中性点不接地或经消弧线圈接地的系统，当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，所以这种系统称为小接地电流系统。
4.对电力系统继电保护的基本性能要求有哪些？答：对电力系统继电保护的基本性能要求有可靠性、选择性、快速性、灵敏性。
5.微机保护硬件系统通常包括哪几个部分？答：微机保护硬件系统通常包含以下四个部分：①数据处理单元，即微机主系统；②数据采集单元，即模拟量输入系统；③数字量输入/输出接口，即开关量输入输出系统；④通讯接口。
6.微机保护数据采集系统中共用A/D转换器条件下采样/保持器的作用是什么？答：上述情况下采样/保持器的作用是：（1）保证在A/D转换过程中输入模拟量保持不变。
（2）保证各通道同步采样，使各通道的相位关系经过采样后保持不变。
7.电压频率变换（VFC）型数据采集系统有有哪些优点？答：（1）分辨率高，电路简单。
（2）抗干扰能力强。
积分特性本身具有一定的抑制干扰的能力；采用光电耦合器，使数据采集系统与CPU系统电气上完全隔离。
（3）与CPU的接口简单，VFC的工作根本不需CPU控制。
（4）多个CPU可共享一套VFC，且接口简单。
8.微机继电保护装置对运行环境有什么要求？答：微机继电保护装置室内月最大相对湿度不应超过75%，应防止灰尘和不良气体侵入。
自动重合闸工作原理
背景
在电力系统的各种故障中，输电线路(架空线 路）是发生故障几率最多的元件，约占电力 系统总故障的90%。
输电线路故障的性质，大多数是瞬时性故障， 故障几率占输电线路故障的90%左右，而永 久性故障确不到10%，最严重时也不到20%。
故障分类
瞬时性故障：雷电引起的绝缘子表面闪络、 线路对树枝放电或树枝等物掉落在导线上引 起的短路、大风引起的碰线、鸟害以及绝缘 子表面污染；在线路被保护断开以后，电弧 即将熄灭，树枝、鸟类等外界物体也被电弧 烧掉而消失。
按照使用条件分类
单侧电源重合闸 双侧电源重合闸
综合重合闸
三相一次重合闸
检定无压重合闸 检定同期重合闸 非同期重合闸
自动重合闸的基本要求
值班员手动跳闸、遥控装置跳闸、手动合闸而合在故障线路上， 以及其他规定不允许重合的保护跳闸时，重合闸不动作。
断路器由继电保护动作跳闸或其他原因自动跳闸后，自动重合闸 应动作，并使断路器重合。
永久性故障：线路倒杆、断线、绝缘子击穿 或损坏；在线路被保护断开以后，故障依然 存在。
自动重合闸
自动重合闸（ARC）是当输电线路因故障跳 闸，或输电线路故障由继电保护装置动作使 开关跳闸切除故障点后，将断路器按需要自 动合闸投入，从而恢复线路送电的一种安全 自动装置。
自动重合闸-重合分析
瞬时性故障：重合闸动作，将输电线路的断 路器合上，恢复供电。
当手动合闸到带故障的线路上时，后保加速 手动合护闸跳后闸加。速
保护
重优断点路合：器简误闸单碰的可或靠偷启，跳还，动可可方以提纠高式正供
电可靠性和系统运行的稳定性 ，在各级电网中具有良好的运
控制开关与断路行启效动器果方位，式置是所不有对重应合闸启的动基:本 断路器控制开关处于“合闸后”状态，线路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双侧电源线路三相自动重合闸的特殊问题双端均有电源的输电线路，采用自动重合闸装置时，除了满足基本要求除外，还应考虑两个特殊问题：
1、时间配合问题。
当双侧电源线路发生故障时，两侧的继电保护装置可能以不同的时限动作于两侧的断路器，即两侧断路器可能不同时跳闸，因此，只有在后跳闸的断路器断开后，故障点才能断电去游离。
为使重合闸成功，应保证在线路两侧断路器均已跳闸，故障点电弧熄灭且绝缘强度已恢复的条件下重合闸，即应保证故障点有足够的断电时间。
2、同期问题。
线路发生故障时，两侧断路器跳开之后，线路两侧电源线路电动势之间夹角摆开，有可能失去同步。
后合闸一侧的断路器在进行重合闸时，因考虑是否同期，以及是否允许非同期合闸的问题。
因此，在双侧电源线路上，因根据电网的接线方式和具体的运行情况采用不同的重合闸方式。
双电源线路的重合闸方式很对，可归纳为如下两种:一类是检定同期重合闸，如检定无压和检定同期的三相一次重合闸及检查平行线路有电流的重合闸；另一类是不检定同期的重合闸，如非同期重合闸、快速重合闸、解列重合闸及自同期重合闸等。
