六种常用振动筛种类介绍
中药振动筛的用途和分类
中药振动筛的用途和分类中医是我国的国粹，虽然目前西医与人们的生活息息相关，但是中医还是有着极其重要的地位，谈到中医就得说说中药，众所周知中药店里都有五花八门的中药，你看到的这些中药都经过处理制成非常好保存的状态，随着中药制作技术的发展，各种中药冲剂随之诞生，而中药冲剂的制作可是万万离不开振动筛这类机器的。
一、中药振动筛的用途振动筛的用途无非是除杂、固液分离和筛分等级三类，中药的生产制作流程为挑选、清洗、切制、烘干、粉碎、筛分。
两者结合起来，我们可以知道中药振动筛的主要用途有两点，一是中药切制和净选时对泥沙、石屑的清除，二是在制剂过程中的筛分等级。
二、中药振动筛的种类中药振动筛的种类决定了中药振动筛的用途，共有两类，一是用往复式摆动筛进行除杂，二是用三次元旋振筛进行筛分等级。
1、中药往复式摆动筛中药往复式摆动筛和直线振动筛相比，外形是差不多的，但是往复式摆动筛的主要工作状态主要是往复直线运动，振动状态只是起到一个辅助作用，所以往复式摆动筛的结构和直线振动筛还是有很大不同的。
中药往复式摆动筛是依靠偏心轮经由连杆连接到筛体上，弹簧板支撑着筛体，当偏心轮在电机的带动下转动时，筛体同时也会前后运动，而且弹簧板的角度也会发生改变，筛体距离地面的垂直距离也会发生变化，最终形成前后上下的运动，把杂质筛分出去，中药往复式摆动筛的振动频率往往在600次/min以内。
2、中药三次元旋振筛中药三次元振动筛就是平时经常用到的标筛，针对不同的中药种类，筛网的大小是不同的。
比如六号筛是用来做药丸的药粉，一至三号筛做冲剂的颗粒，七号筛适合外用散剂，其中用来做片剂的药粉的筛分稍微有点复杂，用80~100目的筛网筛除粗粒、软材用14~16目筛网制成颗粒、干燥的颗粒用12~14的筛网去整粒同时用40~60的筛网筛除细粉。
三、中药振动筛筛网型号对照表筛号粒度大小筛网目数1 2000±70μm 10目2 850±29μm 24目3 355±13μm 50目4 250±9.9μm 65目5 180±7.6μm 80目6 150±6.6μm 100目7 125±5.8μm 120目8 90±4.6μm 150目9 75±4.1μm 200目本文出自新乡大用。
振动筛各种筛板的用途
振动筛各种筛板的用途振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、建材、化工、电力等行业。
它采用振动力和筛网的运动将物料分离成不同粒度的颗粒。
振动筛通常由筛箱、振动器、筛网、减振弹簧等组成。
筛网是振动筛的核心部件，不同种类的筛板由于具有不同的孔径尺寸、形状和材质，因此其用途也各有特点。
以下是常见的五种筛板及其用途：1.方孔筛板：方孔筛板的孔径呈正方形，适用于需要较大粒径颗粒筛分的场合。
它的特点是通风性好，通常用于煤炭、化肥、矿石等领域。
2.圆孔筛板：圆孔筛板的孔径呈圆形，适用于需要较大粒径和精度较低的颗粒筛分。
它常用于颗粒分级、破碎分级和颗粒筛分要求不高的工艺。
3.长方孔筛板：长方孔筛板的孔径呈矩形，适用于颗粒呈长方形形状的物料筛分，如煤炭、熟料、砂石等。
4.等孔筛板：等孔筛板的孔径大小相等，适用于粒径范围较小、颗粒形状相对规则的物料筛分，如砂石、矿石、粉煤灰等。
5.阶梯筛板：阶梯筛板的孔径由小到大逐级递增，适用于需要多重分级的颗粒筛分，如冷矿石、骨料、煤炭等。
此外，还有一些特殊用途的筛板，如耐高温筛板、耐腐蚀筛板、降噪筛板等。
耐高温筛板通常采用耐高温材料制成，广泛应用于冶金、耐火材料等行业。
耐腐蚀筛板采用耐腐蚀材料制成，适用于化工、硫酸、盐碱等腐蚀性介质的筛分。
降噪筛板通常采用橡胶材料制成，可有效降低振动筛产生的噪音。
总之，振动筛的各种筛板根据孔径、形状和材质的不同，能满足不同粒径、形状的物料筛分需求。
筛板的使用也直接影响到振动筛的筛分效果和生产效率。
因此，在选择振动筛和筛板时，需要根据物料的特性和筛分要求，选择合适的筛板，以达到预期的筛分效果。
常见的振动筛筛面的材质和分类
振动筛材质分析常见的振动筛筛面的材质和分类：振动筛筛面是整个设备的重要部分,一般对筛面的基本要求是：有足够的机械强度、最大的开孔率、筛孔不易堵塞。
所谓开孔率，是指筛孔总面积与整个筛面面积之比。
常见的筛面有筛蓖、筛板、筛网、筛片和筛布等几种。
按材质可分为金属和非金属两种。
金属筛面多采用低碳钢、高碳钢、锰钢、弹簧钢、不锈钢等材质制成，而非金属筛面多采用橡胶、尼龙、聚氨酯等材质制成。
棒条筛面棒条筛面是由平行排列的具有一定断面形状的一组蓖条直接固定在筛框横梁上而构成的筛面，因此又称为蓖条筛面或棒条筛面。
棒条筛面的棒条较粗、强度及刚度均较大，故各棒条间不设置横向构件，因此，工作面平滑。
对筛上物料的移动阻力很小，块料不容易卜塞。
棒条筛面的开孔率一般为50％-60% ，主要用于固定筛和重型振动筛，对来自矿山的大块物料作大于50mm(个别情况下可小至25 mm)的粗筛分。
棒条筛面在多数情况下是与筛框的各横梁固接，但有时只在一端与筛框固接，另一端呈悬臂状。
当物料给到筛面上时．由于物料的冲力及棒条的弹性，使各棒条产生不同的上下颤动，从而使物料松散并有助于排出筛上物，避免物料卡塞在筛缝中。
这种情况仅限于作固定筛使用。
冲孔筛板冲孔筛板是用钢板经钻孔或冲孔等加工方法制作的一种筛面。
筛板的厚度一般是5-12mm,筛孔尺寸越大,板厚也应相应增大,以保证其足够的强度。
但筛板太厚会增加重量，还会增加细粒物料透筛的阻力，通常按公式h=0.625D确定。
常用的孔形是圆形，个别情况下也采用方形。
为了使筛板有足够的强度而且开孔率尽可能大，圆形筛孔几乎总是作菱形排列。
筛片筛片是用圆形金属丝冷压成梯形、三角形或其他上宽下窄断面的筛条后，再经焊接或螺栓联接而成的筛面。
编织筛面编织筛面是由钢丝作经线和纬线编织而成，筛孔形状为方形或长方形。
为保证筛孔大小分布均匀、避免网丝错动，在网丝交叉处交替地设有凹槽。
编织筛网的有效面积大（可达75%以上），质量轻，便于制造，但使用寿命较短。
振动筛分机的种类与工作原理
振动筛是常见的筛分设备，我们常见的有旋振筛和直线振动筛，它在各行各业有着极为广泛的应用。
振动筛的其性能的优劣将直接影响到这些部门的生产能力和经济指标。
旋振筛也叫三次元振动筛分过滤机，通过振动电机的带动设备在运作让物料在筛面形成一个三次元的运动,以达到筛分的目的。
旋振筛的型号是根据其直径命名，如600mm直径就叫600旋振筛、800mm直径就叫800型号旋振筛，正常的旋振筛的层数分为一到四层，旋振筛筛主要用于各粒度物料的分级，它工作可靠，筛分效率较高,筛分精度较细！我厂生产的DH型,属于这种振动筛。
直线振动筛也就是长方形的振动筛，筛箱的运动轨迹为直线或接近直线，它有两个轴，所以又称双轴振动筛。
直线振动筛水平或倾斜安装，这类振动筛结构紧凑，运行平稳，被广泛用于各类物料的脱水、脱泥、脱介，也用于中、细粒度物料的干式和湿式分级作业。
我厂生产的直线振动筛DZSF型号就是直线振动筛代表性的产品。
工作原理：由于筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。
两种木同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率的目的。
新乡市荣威机械有限公司从事振动筛分机械、输送机械、给料机械、振动电机、振动筛配件等振动设备的研制开发和生产，已有十多年的历史，设备精良。
振动筛的材质种类

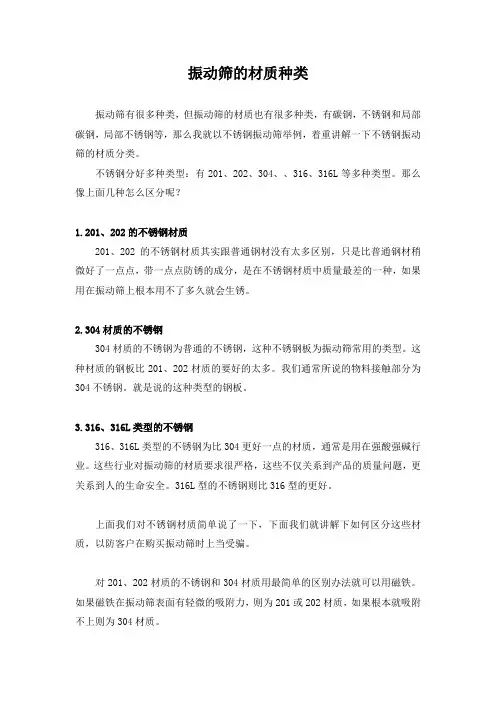

振动筛的材质种类振动筛有很多种类，但振动筛的材质也有很多种类，有碳钢，不锈钢和局部碳钢，局部不锈钢等，那么我就以不锈钢振动筛举例，着重讲解一下不锈钢振动筛的材质分类。
不锈钢分好多种类型：有201、202、304、、316、316L等多种类型。
那么像上面几种怎么区分呢？1.201、202的不锈钢材质201、202的不锈钢材质其实跟普通钢材没有太多区别，只是比普通钢材稍微好了一点点，带一点点防锈的成分，是在不锈钢材质中质量最差的一种，如果用在振动筛上根本用不了多久就会生锈。
2.304材质的不锈钢304材质的不锈钢为普通的不锈钢，这种不锈钢板为振动筛常用的类型。
这种材质的钢板比201、202材质的要好的太多。
我们通常所说的物料接触部分为304不锈钢。
就是说的这种类型的钢板。
3.316、316L类型的不锈钢316、316L类型的不锈钢为比304更好一点的材质，通常是用在强酸强碱行业。
这些行业对振动筛的材质要求很严格，这些不仅关系到产品的质量问题，更关系到人的生命安全。
316L型的不锈钢则比316型的更好。
上面我们对不锈钢材质简单说了一下，下面我们就讲解下如何区分这些材质，以防客户在购买振动筛时上当受骗。
对201、202材质的不锈钢和304材质用最简单的区别办法就可以用磁铁。
如果磁铁在振动筛表面有轻微的吸附力，则为201或202材质，如果根本就吸附不上则为304材质。
还有一种方法是则是用化学方法进行区别了，但是这种办法对于大家来说有点不太现实，不可能有那么多的时间和精力专门去化验筛机的材质。
那么用磁铁的磁力就可以检验是201或者是304的不锈钢。
还有一种区别的方法是看振动筛表面的光洁度和明暗度。
201、202材质的不锈钢表面在抛光后筛机的表面仔细看会发现一些暗斑，麻点，而304材质在抛光后表面光滑整洁，没有这些问题。
但是要区分304，304L，或者316，316L就需要用化学方法进行检验了，用物理方法很难区分。
六种常用振动筛种类介绍
• 小编总结： 在工业生产中，往往需要将各种原料（如矿石、煤碳、石料等）和各种初级 产品（如水泥、食盐、味精等）按物料粒度大小分成若干个级别，或将其中的 水份、杂质等去除，以进行下一步的加工和提高产品品质，这就要用到筛分机 械。 • 振动筛是常见的筛分机械，它在各行各业有着极为广泛的应用。从矿山到冶金、 从建材到电力、从筑路架桥到食品化工，到处都有振动筛在工作。可以毫不夸 张地说，没有振动筛就无法制造出合格的、高质量的产品. •
2.圆形振动筛
•
•
圆形振动筛采用块偏心激振器及轮胎联轴器，提高了设备使用寿命；配置的弹簧减振装置可以有效减 少对基础的冲击力，振动噪音小。是专门为采石场筛分料石设计的，也可供选煤、选矿、建材、电力 及化工部门等做产品分级用。 代表厂家辽宁致远。
3. 超声波振动筛
•
•
超声波振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能，输入超声换能器，将 其变成18KHz机械振动，从而达到高效筛分和清网的目的。该系统在传统的振动筛基础上在筛网上 引入一个低振幅、高频率的超声振动波（机械波），以改善超微细分体的筛分性能。特别适合高附加 值精细分体的用户使用。 代表厂家镇泰机械。
4.平面回转筛
•
•
SSJ精细筛分机又叫平面回转筛、平面回转筛、方形摇摆筛，国产筛分机、回旋筛分机等，是吸收美 国ROTEX振动筛分技术国产化研制的一种高标准的精细筛分机，符合所有精细与超细范围的粉末与 微粒状物料，特别适合难以处理的料。 代表厂家新乡福斯瑞机械
5. 三次元振动筛
•
•
该振动筛的基本原理是利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、 垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列 振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤 的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。 代表厂家新乡国盛机械。
振动筛的分类及工作原理
振动筛的分类及工作原理振动筛是一种适合潮湿细粒级难筛物料干法筛分的振动筛分机械设备，是目前国内处理难筛物料的振动筛分机械设备。
振动筛具有大振幅、大振动强度、较低频率和弹性筛面的工艺特点。
工作过程中始终保持最大的开孔率，从而筛分效率高、处理能力大，筛板更换方便，降低了成本。
振动筛超大筛面和大处理能力可满足现场的生产需要。
振动筛筛子的结构采用多段筛面振动而筛箱和机架不参与振动的运动方式，使筛子实现了大型化。
振动筛的分类振动筛分设备按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振筛机矿用振动筛可分为：高效重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛，香蕉筛，直线振动筛等轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，过滤筛等可参考振动筛系列实验振动筛：拍击筛，顶击式振筛机，标准检验筛，电动振筛机等请参考实验设备按照振动筛的物料运行轨迹可以分为：按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动）按圆型运动轨迹分：圆振筛（物料在筛面上做圆形运动）结构和优点振动筛的工作原理振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。
适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。
振动筛工作部分固定不动，靠物料沿工作面滑动而使物料得到筛分。
固定格筛是在选矿厂应用较多的一种，一般用于粗碎或中碎之前的预先筛分。
它结构简单，制造方便。
不耗动力、可以直接把矿石卸到筛面上。
主要缺点是生产率低、筛分效率低，一般只有50—60%。
振动筛工作面是由横向排列的一根根滚动轴构成的，轴上有盘子，细粒物料就从滚轴或盘子间的缝隙通过。
大块物料由滚轴带动向一端移动并从末端排出。
选矿厂一般很少用这种筛子。
振动筛工作部分为圆筒形，整个筛子绕筒体轴线回转，轴线在一般情况下装成不大的倾角。
物料从圆筒的一端给入，细级别物料从筒形工作表面的筛孔通过，粗粒物料从圆筒的另一端排出。
振动筛设备介绍、组成、工作原理_
振动筛设备介绍、组成、工作原理_
滚筒振动筛的工作原理与特点
大汉张惠静
一、关于滚筒筛（回转筛）
滚筒振动筛又叫圆筒回转筛、圆筒筛、回转筛等名称，是一种传统经典的筛分筛选机械，广泛应用于煤炭、矿山、电力、轻工各行业对各类颗粒状与小块状松散固体物料的干式分级，也用于冶金、建材、化工等行业的湿式筛分；滚筒筛适宜筛分的粒度级别大到几十毫米、小至100目以上下；即可习惯露天敞开作业，也可满足封闭作业条件的特殊要求。
二、滚筒筛工作原理：
各类滚筒筛是由圆形或者六角形滚筒、机架、漏斗、减速器、驱动电动机及辅助结构等部分构成。
需分级的物料由造粒机送入回转筛进料口，经内筛筒螺旋推送进入后，在旋转过程中通过内、外筛的筛选，可将半成品分为标准颗粒、大颗粒、细颗粒三个级别，实现各类颗粒分级。
大汉滚筒筛具有广泛的应用范围，不仅适合于干式筛分，也同样适合于各类湿式筛分；不仅适合于各类中粗粒度级别物料的筛分与选择，也同样适合于各类中细粒度级别物料的筛分；而且，通过加设必要的清网等辅助装置可较好的解决精细筛分作业中普遍存在的堵孔现象。
另外，通过加设密封装置，滚筒筛同样可
解决筛分作业中的粉尘污染问题。
三、滚筒筛的产品特点：
1、习惯范围广，便于大型化与模块化设计且容易操控。
2、由于结构及工作原理上的固有特点，使得滚筒筛能很好的解决筛机筛面堵塞问题，提高了运行效率。
3、筛分效率高、处理量大、使用寿命长。
4、运行平稳可靠，维修保养简单方便。
四、滚筒筛的产品性能：
筛网规格根据用户要求进行装配，使用不锈钢编织形与条形焊接筛网，具有耐磨抗腐蚀的良好性能。
大汉张惠静187****9186。
筛子
4.总结 4.总结
• 圆振动筛多做原煤筛分分级用，处理量大，不
易堵塞，筛分效率高 • 直线振动筛筛箱运动中有较大的加速度，所以 特别适合于煤炭的脱水、脱泥、脱介。
直线振动筛和圆振筛的 技术比较
刘远杨
1. 振动筛Βιβλιοθήκη • 振动筛是工矿企业普遍应用的筛分机械，用作
物料的筛分、分级、洗涤、脱介、脱水之用。 筛分设备技术水平的高低和质量的优劣，关系 到工艺效果的好坏、生产效率的高低和能源节 省的程度，从而直接影响企业的经济效益。而 振动筛以它结构简单、处理能力大、工作可靠 等优点在所有筛分设备中占有绝对优势，其占 有量约为95％。 有量约为95％。
• 筛面的圆形振动轨
迹，使物料翻转松 散，细粒级有机会 向料层下部移动, 向料层下部移动,卡 在筛孔中的物料可 以跳出, 以跳出,粘敷在筛网 上的粉煤在激振力 作用下有脱落的可 能,而不致捣实、堵 死筛孔圆形振动轨 迹，物料不断地翻 转和松散。
4.直线振动筛 4.直线振动筛
• 筛面的运动轨迹为
直线，物料运动轨 迹为向上的斜抛物 线,抛起后按自由落 体回落筛面是直线 往复运动, 往复运动,筛上的物 料一 方 面 向 前运 动,一方面在跳起和 下落过程中受到压 实作用, 实作用,不利于物料 的翻转和松散, 的翻转和松散,使颗 粒团聚体压实, 粒团聚体压实,逐渐 堆积,以致堵塞筛孔, 堆积,以致堵塞筛孔, 这是造成糊筛面
2.种类 2.种类
1.惯性振动筛 1.惯性振动筛 （1） 圆运动振动筛 (2)直线振动筛 (2)直线振动筛 2.共振筛 2.共振筛 3.其它类型的振动筛 3.其它类型的振动筛 （1） 等厚筛 （2） 概率筛分机 （3） GPS型高频振动细筛 GPS型高频振动细筛 （4） 电磁振动旋流筛
振动筛
振动筛工作原理:依靠激振器使筛面产生高频率振动进行筛分的机械,筛箱用弹性支承以及带有激振器,在激振器作用下,筛箱将产生圆形或直线轨迹的高频振动.⏹工作目的:使筛面上颗粒不致卡住筛孔，使物料层松散，细粒更有机会透过料层通过筛孔落下，是物料沿筛面向前移动进行筛分。
⏹工作条件:在小振幅高频状态下工作（振幅大致在0.5~5mm范围，振动频率约在600~3000次/min，有时可达3600次/min）振动筛的优点①振动筛具有很高的生产能力与筛分效率，筛分效率为60~90%，最高可达98%②使用范围比其他筛机广，筛孔尺寸0.25~100mm，不仅可用于粗中细颗粒的筛分，而且还可用于脱水和脱泥等分离作业③单位质量的筛分能力大，能力消耗小，结构简单，操作，调整，维修都方便⏹振动筛与摇动筛的主要区别：⏹振动筛的物面振动方向与筛面成一定角度（垂直或接近垂直）;摇动筛的运动方向基本平行于筛面。
⏹此外，振动筛筛箱的运动参数与动力因素有关，但摇动筛却相反。
⏹α―安装角，即筛面与水平面的夹角；⏹β―振动方向角，即筛面与振动方向的夹角振动筛的类型：偏心振动筛机械振动筛惯性振动筛自定中心振动筛按驱动方式共振筛电振筛电磁振动筛概率筛偏心振动筛圆振动筛纯振动筛单轴按运动轨迹自定中心振动筛振动筛双轴振动筛直线振动筛共振筛偏心振动筛（半振动筛）工作原理:电动机通过胶带驱动胶带轮，使偏心轴旋转，与偏心轴颈相连的筛箱中部就跟着作圆周振动。
筛箱两端由于受到弹簧的牵连，作圆周振动，使得喂入物料在筛面上产生相对运动而筛出。
优缺点：靠振动工作，而且靠近筛的中部的运动特性不受筛箱载荷等因素的影响。
当喂料不均匀时，不平衡惯性力使轴承磨损快以及引起建筑物振动。
而且，它的偏心传动轴结构也较复杂，需设置两对称轴。
皮带轮电机轴承座筛网偏心块吊弹簧主轴轴承偏心式自定中心振动筛皮带轮偏心式自定中心振动筛单轴纯振动筛惯性振动筛工作原理：靠固定在其中部的带偏心重的惯性激振器驱动，而使筛箱产生振动。
振动筛的选择应用和计算
振动筛的选择应用和计算选矿厂常用的筛分设备类型主要有：振动筛、固定筛、滚轴筛、圆筒筛和细筛等。
选择筛分设备考虑的主要因素是物料特性(如物料最大粒度、筛下级别物料含量、物料密度、物料含水和含泥情况等)、选矿工艺要求以及筛分设备性能和应用条件。
振动筛以筛框运动轨迹不同，可分为圆运动和直线运动两大类。
国产振动筛的主要型号、性能、适用条件及特点详见表1。
一、振动筛处理量的计算常用的经验公式q=φAq0ρs K1K2K3K4K5K6K7K8 (1)式中q——振动筛的处理量，t/h;A——筛面名义面积，m2;φ——有效筛分面积系数：单层或多层筛的上层筛面φ=0.9~0.8；双层筛的下层筛面φ=0.7~0.6；q0——单位筛分面积容积处理量，m3/(m2·h),按表(2)取值或按下式近似计算：细粒筛分(筛孔a＜3mm) q0=41ga/0.08;中粒筛分(a=4~40mm)q0=24lga/1.74;粗粒筛分(a＞40mm) q0=51lga/9.15;ρs——意义同前；K1~K8——影响因素修正系数，见表(3).筛面及筛孔形状筛面种类编织筛网冲孔筛板橡胶筛板筛孔形状方形长方形方形圆形方形条缝K8 1.00 1.20 0.85 0.70 0.90 1.20①r-筛子振幅(单振幅)；mm;n-筛子轴的转数，r/min.需要的振动筛总面积按下式计算：式中A t——需要的振动筛总面积，m2;q t——振动筛总给矿量，t/h;其它符号同(1)式。
计算出筛子总面积后，即可根据工艺条件及设备配置情况确定筛子的规格和台数。
双层或多层振动筛的处量应逐层计算，求出每层筛面的面积后，取其最大值选定筛子规格和台数。
双层振动筛上层筛面积的计算同单层振动筛。
上层筛筛下产品即为下层筛的给矿。
下层筛亦采用公式(1)和(2)计算其处理量及筛面面积。
为了确定公式中修正系数K1、K2和K3，需确定下层筛筛分效率(如对下层筛筛上产品中筛下粒级含量有要求时，必须公式(3)计算)；用公式(4)和(5)分别计算下层筛给矿中小于筛孔尺寸之半颗粒的含量和大于筛孔尺寸的过大颗粒含量。
各类型振动筛型号分类及技术参数
各类型振动筛型号分类及技术参数振动筛是一种常用的物料筛选设备，广泛应用于矿山、建筑材料、化工、电力、冶金等行业。
根据其结构特点、筛分材料的性质，振动筛可以分为多种类型，以下是各类型振动筛的分类及其技术参数。
一、直线振动筛1.结构特点：直线振动筛采用振动电机作为振动源，通过其激振装置使筛板产生直线振动，一般采用双振动电机驱动，可产生强大的激振力，适用于中、细颗粒物料的筛分。
2.技术参数：-筛面倾角：0-7°-处理能力：10-500t/h- 筛分粒度：0.074-15mm二、圆振动筛1.结构特点：圆振动筛采用筛箱为圆形，通过振动电机产生惯性离心力使物料在筛面上产生圆形运动。
圆振动筛适用于湿、干、细颗粒物料的筛分。
2.技术参数：- 筛面直径：600-3000mm-处理能力：20-300t/h- 筛分粒度：0.074-350mm三、高频振动筛1.结构特点：高频振动筛采用振动电机作为振动源，通过筛架上的振动传感器将高频振动转换为筛板上的微弱振动，使物料在筛面上进行高频筛分。
高频振动筛适用于湿、糊状物料的筛分，可以有效去除细小颗粒物料。
2.技术参数：-震动频率：325-3300次/分钟-处理能力：15-700t/h- 筛分粒度：0.075-20mm四、椭圆振动筛1.结构特点：椭圆振动筛采用筛箱为椭圆形，通过两个不同速度的振动电机产生椭圆振动，使物料在筛面上沿椭圆轨迹进行筛分。
椭圆振动筛适用于湿、干物料的筛分，可提高筛分效率。
2.技术参数：- 筛面宽度：1000-4000mm-处理能力：50-850t/h- 筛分粒度：0.075-300mm五、翻转振动筛1.结构特点：翻转振动筛采用筛箱为翻转角度可调的矩形结构，通过偏心块驱动振动装置产生筛箱的翻转运动，使物料在筛面上进行筛分。
翻转振动筛适用于高湿度、黏糊性物料的筛分，可解决物料黏结、堵塞的问题。
2.技术参数：-筛箱翻转角度：35-55°-处理能力：15-450t/h- 筛分粒度：2-75mm以上是各类型振动筛的分类及其技术参数。
振动筛分类
振动筛的分类一、振动筛按运动轨迹可分为圆形运动振动筛和直线运动振动筛两大类。
下面举列子证明：圆振动筛圆振动筛工作时，筛箱上任一点的运动轨迹为一个圆，即偏心块回转运动时，只在两个方向上产生力。
此种振动筛做的是平面圆周运动。
比如:三次元振动筛分过滤机又称旋振筛。
圆形振动筛工作原理：三次元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。
旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
SC旋振筛优势：1、计精巧耐用，任何粉类、粘液均可筛分。
2、换网容易、操作简单、清洗方便。
3、网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4、杂质、粗料自动排出，可以连续作业。
5、独特网架设计，筛网使用时间长久，换网快只需3-5分钟。
6、体积小，不占空间移动方便。
7、筛机最高可以达到五层，建议使用三层。
按照行业分类：食品行业专用旋振筛、化工行业专用旋振筛、制药行业专用旋振筛、陶瓷行业专用旋振筛、磨料磨具行业专用旋振筛、冶金行业专用旋振筛等。
食品行业：面粉、奶粉、淀粉、鱼粉、米粉、维生素、调味品、糊精、饮料、果汁、砂糖、酱油、凤梨汁、酵母液等化工行业：油漆、树脂粉、PVC树脂粉粒、柠檬酸、聚乙烯粉、洗衣粉等.制药行业：医药中间体、医用辅料、中药粉、中药液、西药粉、西药液等陶瓷磨料。
冶金行业：铝银浆、泥浆、高岭土、石英砂、氧化铝、人造黑铝、石墨、碳化硅、喷雾土粒、金刚砂、铁粉、二氧化钛、电解铜粉等。
二、直线运动筛直线振动筛工作时，筛箱上任一点的运动轨迹为直线，即偏心块回转运动时，只在某一方向上产生一个力，没有力偶。
那么振动筛只做沿此方向上往复的平面直线运动。
直线振动筛基本原理:利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。
六种常用振动筛种类介绍
六种常用振动筛种类介绍振动筛是一种常用的筛分设备，在很多行业中都得到广泛应用。
根据不同的筛分要求和工作环境，振动筛可以分为多种不同的类型。
以下是常用的六种振动筛的种类介绍。
1.园形振动筛园形振动筛是一种非线性振动筛，其振动轨迹呈圆形或椭圆形。
该类型的振动筛具有较高的筛分效率和处理量，适用于各种材料的筛分工作。
它可以根据不同的需要进行定制，例如，可以配置多层筛网，以实现多级筛分。
2.直线振动筛直线振动筛是最常见的一种振动筛。
其振动轨迹呈直线，具有高筛分效率和较大的处理量。
直线振动筛通常由筛箱、筛网、振动电机等组成。
它广泛应用于化工、食品、建材等工业领域，可用于物料的分类、分级和脱水等工艺过程。
3.激振振动筛激振振动筛是一种特殊的振动筛，其筛分效果由中间控制台发出的振动波导致。
该类型的振动筛具有较高的振动频率和强烈的振动力，可以有效地分离大颗粒和小颗粒。
激振振动筛通常用于粗颗粒的筛分，如矿石等。
4.高频振动筛高频振动筛是一种特殊的振动筛，其振动频率较高，通常在20Hz以上。
高频振动筛可以实现更细腻的筛分效果，并且可以有效地分离潮湿的物料。
它常用于煤炭、冶金、化工等行业的湿筛分工作。
5.真空振动筛真空振动筛是一种用于特殊环境下的振动筛。
它利用真空环境，使物料在低压下进行筛分，避免了氧化、爆炸等问题。
真空振动筛广泛应用于粉末冶金、电子材料、粉体涂料等领域。
6.洗涤振动筛洗涤振动筛是一种用于物料清洗和脱水的振动筛。
它通过筛网的水冲洗和振动，可以清洗物料表面的污垢，并将水分从物料中脱除。
洗涤振动筛常用于砂石、煤炭等行业的物料清洗和处理。
总结起来，振动筛根据不同的筛分要求和工作环境，可以分为园形振动筛、直线振动筛、激振振动筛、高频振动筛、真空振动筛和洗涤振动筛等六种类型。
每种振动筛都有其特殊的应用领域和优势，用户可以根据自己的需求选择合适的振动筛进行使用。
振动筛 筛网概述 分类 目数 重量计算方法
振动筛筛网概述分类目数重量计算方法一、振动筛筛网概述筛网的网孔习惯上叫目。
筛网的规格常以单位长度的孔数（目数）表示，也有用每个孔的宽度来表示的。
中国的国家标准以每厘米的孔数表示，如20孔/厘米。
二、振动筛筛网材质分类A、蚕丝网材质为桑蚕丝。
分类为全绞纱组织：目数少时用；半绞纱组织：目数多时用；平纹组织：目数多时用一般用于供粮食工业筛选，砂轮砂布厂筛选不同粗细砂粒用。
规格：4-62孔/厘米B、金属筛网材质为黄铜丝，磷铜丝，不锈钢丝。
大多为平纹组织和斜纹席形组织多用于粉未筛选，滤油方面金属丝规格：0.4-0.025毫米优点：孔眼清晰正确，网面平挺，耐高温耐磨，不锈钢还耐腐蚀C、合成纤维筛网材质为锦纶或涤纶的长丝和棕丝。
大多为全绞纱，方平，平纹组织多用于印花绢网，集成电路印刷线路板，筛选显象管荧光粉和磁带的磁粉等较细颗料。
规格：19-104孔/厘米优点：不生锈，耐腐蚀，能代替部分金属筛网。
其中棕丝筛网用较粗的锦纶棕丝为原料，直经为0.55-0.1毫米，多为平纹席形组织，用于选矿，过滤纸浆，传送带等。
筛网是对金属丝的编织，金属板的冲孔拉抻，通过一定的技术方法制作成网状产品大的归类。
三、金属网的四大功能A筛：主要用于冶金，煤炭，橡胶，石油，化工，制药，汽车，陶瓷，玻璃等工业中作固体颗粒，粉未，筛分等。
B滤：主要用于石油工业作泥浆网，化工化纤电镀工业作酸洗网及液体气体过滤净化等。
C护：主要用于土木建筑批水泥，饲养鸡，鸭，鹅，兔及动物园围栏。
机械设备的防护，高速公路护栏，体育场所围网，马路绿化带防护网D固：可用于建筑业，公路，桥梁作钢筋用及骨架支撑等。
四、振动筛金属网可分为A不锈钢材质：有302 304 304L 316 316L 310S 321 317等，编织：平纹编织，斜纹编织，五综编织，竹花编织，“人”字编织等到。
特性：耐酸，耐碱，耐高温，拉力和耐磨性强。
用途：用于酸，碱环境条件下筛分和过滤，石油工业作泥浆网，化工化纤工业作筛滤网，电镀工业作酸洗网刀片刺网片刺网是一种新型防护网。
振动筛
如何提高振动筛的筛分效率？振动筛是利用振动电机作为激振源，使机体产生振动，让物料在筛网面上做圆周、直线、往复式的运动，从而达到筛分分级、除杂、过滤的目的。
振动筛分类：振动筛按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振动筛。
矿用振动筛可分为：高效重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛。
轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，摇摆筛，过滤筛等。
实验振动筛可分为：拍击筛，标准检验筛，超声波检验筛等。
按照振动筛的物料运行轨迹可以分为：按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动）按圆型运动轨迹分：圆振动筛（物料在筛面上做圆形运动）按往复式运动轨迹分：平面回转筛（物料在筛面上向前做往复式运动）振动筛筛分效果影响因素筛分过程的技术经济指标是筛分效率和生产率，前者为质量指标，后者为数量指标。
它们之间有一定的关系，同时还与其他许多因素有关，这些因素决定筛分的结果。
影响筛分过程的因素大体可以分三类：被筛分物料的物理性质包括物料本身的粒度组成、湿度、含泥量和粒子的形状等。
当物料细粒含量较大时，筛子的生产率也大。
当物料的湿度较大时，一般来说筛分效率都会降低。
但筛孔尺寸愈大，水分影响愈小，所以对于含水分较大的湿物料，为了改善筛分过程，一般可以采用加大筛孔的办法，或者采用湿式筛分。
物料含泥量大（当含泥量大于8%时）应当采用湿式筛分，或预先洗矿。
筛面结构参数的影响直线振动筛是使粒子和筛面作垂直运动，所以筛分效率高，生产能力大。
而粒子与筛面相对运动主要是平行运动的棒条筛、平面振动筛、筒筛等，其筛分效率和生产能力都低。
对于一定的物料而言，筛子的生产率和筛分效率决定于筛孔尺寸。
生产率取决于筛面宽度，筛面宽生产率高。
筛分效率取决于筛面长度，筛面长筛分效率高。
一般长宽比为2。
有效的筛子面积（即筛孔面积与整个筛面面积之比）愈大，则筛面的单位面积生产率和筛分效率愈高。
筛孔尺寸愈大，则单位筛面的生产率越大，筛分效率越高。
各类型振动筛型号分类及技术参数
型号1：ZS3/Z-01型振动筛1．用途及适用范围：ZS3/Z-01钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
2．结构特点▲ZS3/Z-01为三段式筛、直线型振动轨迹筛。
▲采用2台美国进口MARTIN高G震力长轴激振电机，可在筛网上输出7.3G的震力。
振动筛噪音低于78 dBA。
▲筛箱筛网可配置平板或波浪型结构的钩边筛网，筛网过滤面积大，可适应不同钻井工况下的泥浆处理。
▲筛网采用压块张紧螺栓拉紧机构，可以快速简便地更换筛网。
▲筛架为丝杆结构装置，结构简单可靠，可在不间断作业情况，可快速改变筛架-1°～5°的倾角，确保泥浆能合理、有效的得到处理。
▲筛架支撑减振器采用橡胶复合弹簧，振动效果好，噪音低，使用寿命长。
▲此型振动筛结构紧凑，体积轻便，占地面积小，ZS3/Z-01结构示意图▲ 振动筛进料器（泥浆盒）与井口溢流管线接口可根据用户选择在泥浆盒的两侧面或背面连接管线。
技术性能参数 筛网规格平板或波浪形钩边筛网3-1050×700；筛目：80～200目 激振电机SVX18-7710 (进口马丁长轴电机)：２-1.865KW 最大振动强度7.1～7.2Ｇ 振动幅度：≥5.5mm 筛箱倾角-１°～+5° 防爆等级Exd ⅡBT4 防护等级IP55 外形尺寸（长×宽×高）2950×1694×1580mm 重量1950Kg 筛网面积（㎡）≥2.3 筛分固相颗粒直径（μm ）≥75 钻井液处理能力（m3/h ） ＞200型号2： ZS3/Z-02型振动筛1．用途及适用范围：ZS3/Z-02钻井液振动筛为钻井液中的第一级固控设备，主要用来筛分钻井液中的有害固相颗粒，此钻井液振动筛为三段式直线振动筛，该筛适合油田2000米以上各类钻机的配套使用。
振动筛分类及性能特点
振动筛分类及性能特点振动筛是一种常用的颗粒筛分设备，广泛应用于矿山、石油化工、建筑材料、冶金、能源等行业。
根据结构形式和性能特点的不同，振动筛可以分为多种类型，包括直线振动筛、圆振动筛、高频振动筛等。
下面主要介绍几种常见的振动筛及其性能特点。
1.直线振动筛直线振动筛是一种高效率的筛分设备，具有体积小、重量轻、结构简单、易于安装和维修等特点。
它的筛面成直线运动，筛孔均匀，适用于中小颗粒物料的筛分。
同时，直线振动筛采用双电机驱动，产生强大的振动力，可有效筛分湿性较大的物料，具有较高的筛分效率。
2.圆振动筛圆振动筛是一种经典的振动筛，广泛应用于矿石、煤炭等材料的筛分工作。
它的筛面呈圆形运动，具有高筛分效率、大处理量的特点。
圆振动筛的结构相对复杂，包括筛箱、筛网、振动器等组成部分，其振动力主要由振动器提供。
此外，圆振动筛还可配置多层筛网，实现多级筛分，满足不同颗粒物料的筛分要求。
3.高频振动筛高频振动筛是一种利用高频振动力进行筛分的设备，具有高效、高产量等特点。
相比传统振动筛，高频振动筛采用高频振动力，筛分效率更高，能更好地处理细粒度物料。
此外，高频振动筛还具有较小的振幅和较高的振频，有效减少泥浆粘结，提高筛分效果。
除了上述几种主要类型的振动筛外，还有一些特殊类型的振动筛，如悬臂式振动筛、倾斜式振动筛等。
这些振动筛根据不同的工作条件和筛分要求，采用不同的设计结构，有其独特的特点和适用性。
总的来说，振动筛具有以下几个性能特点：1.高效筛分：振动筛采用振动力进行筛分，能够快速将物料筛分出所需要的颗粒大小，提高生产效率。
2.大处理量：通过合理设计振动筛的筛面面积和筛网孔径，可实现大处理量的筛分要求。
3.良好的适应性：振动筛能适应不同物料的筛分要求，通过更换不同尺寸的筛网可以满足不同颗粒大小的筛分需求。
4.易于维护：振动筛的结构相对简单，易于维护和清洗，减少停机时间，提高生产效率。
5.低噪音：振动筛采用振动力进行筛分，相对于传统的旋转筛分设备，其噪音较小，提供了更好的工作环境。
各类型振动筛型号分类及技术参数
型号1：之阳早格格创做ZS3/Z-01型振荡筛ZS3/Z-01结构示企图1．用途及适用范畴：ZS3/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ZS3/Z-01为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小，▲振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-02型振荡筛ZS3/Z-02结构示企图1．用途及适用范畴：ZS3/Z-02钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-02为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数筛网规格海浪形钩边筛网3-1050×700；筛目：80～200目激振电机最大振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）2950×1594×1540mm沉量1850Kg筛网里积（㎡）筛分固相颗粒曲径（μm）≥75钻井液处理本领（m3/h）＞200型号3：ZS3/Z-03型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-03钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-03为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z-04型振荡筛ZS3/Z-03结构示企图1．用途及适用范畴：ZS3/Z-04钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z-04为三段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z1×2-01型振荡筛ZS3/Z1×2-01结构示企图1．用途及适用范畴：ZS3/Z1×2-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用.2．结构特性▲ ZS3/Z1×2-01为三段式单层筛网、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲筛网为单池型单层筛网结构，表层为8～20目金属网板网，灵验过滤掉大颗粒固相，减少下层筛池筛网的筛分背荷，普及了下层筛网的筛网灵验性，延少了下层筛使用寿命.筛箱下层筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲下层筛池筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，表层筛池筛网采与斜楔块式压紧办法，上下层筛池筛网每块筛网可正在1分钟内完毕调换.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数ZS3/Z2-01（或者02）型振荡筛ZS3/Z2-01（或者02）结构示企1．用途及适用范畴：ZS3/Z2-01（或者02）钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为三段式单联曲线振荡筛，该筛符合油田2000米以上百般钻机的配套使用. 2．结构特性▲ ZS3/Z-01（或者02）型为三段式、单联型曲线型振荡轨迹筛.▲ 采与4台国产HSVM-32-4S或者好国进心MARTIN下G震力少轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78 dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为丝杆结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此单联型振荡筛由二台单筛箱串联同用一个底座，以及同用一个进料器（泥浆盒），使其结构紧密合理，体积沉巧，占大天积小，▲单联型振荡筛进料器（泥浆盒）与井心溢流管线交心从泥浆盒的背侧交心举止连交管线，交线采与法兰盘联交，连交便当.技能本能参数ZS4/Z-01型振荡筛ZS4/Z-01（结构示企图）1．用途及适用范畴：ZS4/Z-01钻井液振荡筛为钻井液中的第一级固控设备，主要用去筛分钻井液中的有害固相颗粒，此钻井液振荡筛为四段式曲线振荡筛，该筛符合油田5000米以上百般钻机的配套使用.2．结构特性▲ ZS4/Z-01为四段式筛、曲线型振荡轨迹筛.▲ 采与2台好国进心MARTIN下G震力短轴激振电机，可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，筛网过滤里积大，可符合分歧钻井工况下的泥浆处理.▲ 筛网采与压块弛紧螺栓推紧机构，不妨赶快烦琐天调换筛网.▲ 筛架为脚动液压油缸推动杆降落结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心由泥浆盒反里用法兰盘举止连交管线，连交简朴便当，赶快.技能本能参数筛网规格海浪形钩边筛网3-1050×700激振电机振荡强度振荡幅度：筛箱倾角-１°～+5°防爆等第ExdⅡBT4防备等第IP55形状尺寸（少×宽×下）3674×1634×1708mm沉量2308Kg筛网里积（㎡）钻井液处理本领（m3/h）＞260筛分固相颗粒曲径（μm）≥75ZS3/FP-01型振荡筛ZS3/FP-01（结构示企图）1．用途及适用范畴：ZS3/FP-01三段式复频轨迹型振荡筛，是尔公司及止业内较新式的复频轨迹型振荡筛，它是由曲线型振荡轨迹与椭圆振荡轨迹复合而成，既可单独做曲线型振荡，也可单独做复频振荡（仄动椭圆疏通），适用于百般较搀纯性的天层钻井液的处理.符合油田5000米以上百般钻机的配套使用.2．结构特性▲ZS3/FP-01为三段式、复频轨迹型（可单独做曲线型振荡轨迹）振荡筛筛.▲主激振器采与2台好国进心MARTIN下G震力短轴激振电机以及1台辅帮激振器—好国进心MARTIN下G震力短轴激振电机，此型筛可正在筛网上输出7.3G的震力.振荡筛噪音矮于78dBA.▲ 筛箱筛网可摆设仄板或者海浪型结构的钩边筛网，采与海浪形筛网，筛网里积减少105%~180%，液体处理本领提下至125%，可符合分歧钻井工况下的泥浆处理，.▲ 筛网采与单边赶快弛紧系统，不妨赶快烦琐天调换筛网，每块筛网可正在1分钟内完毕调换.▲ 筛架为电动液压统造、油缸推动杆降落系统结构拆置，结构简朴稳当，可正在没有间断做业情况，可赶快改变筛架-1°～5°的倾角，保证泥浆能合理、灵验的得到处理.▲ 筛架收撑减振器采与橡胶复合弹簧，振荡效验佳，噪音矮，使用寿命少.▲ 此型振荡筛结构紧密，体积沉巧，占大天积小.▲ 振荡筛进料器（泥浆盒）与井心溢流管线交心可根据用户采用正在泥浆盒的二正里或者反里连交管线.技能本能参数。
各类型振动筛型号分类及技术参数
各类型振动筛型号分类及技术参数振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、建筑材料、化工等行业，用于对颗粒状物料的筛分和分级。
根据不同的工作原理和性能特点，振动筛可以分为多种类型，下面将对各类型振动筛的型号分类及技术参数进行详细介绍。
一、振动筛的类型分类1.振动筛的工作原理不同，可以分为以下几种类型：-振动筛可分为自振型、强化型振动筛和强制型振动筛。
自振型振动筛是利用系统本身的激振源进行振动的，适用于筛分小的颗粒。
强化型振动筛则在自振型的基础上增加了激振源，增强了筛分效果。
而强制型振动筛则是通过给物料添加外力进行激振，适用于筛分较大颗粒。
2.振动筛的结构形式和安装方式不同，可以分为以下几种类型：-直线振动筛：筛面呈直线运动轨迹，具有较高的筛分能力和效率，适用于大量、连续筛分的颗粒物料。
-圆振动筛：筛面呈圆形运动轨迹，适用于湿粘性物料的筛分和分级。
-椭圆振动筛：筛面呈椭圆形运动轨迹，适用于筛分有限度、大颗粒和湿粘性物料。
-筛床颤动振动筛：筛面呈颤动运动轨迹，适用于矿山和冶金行业的中小型物料筛分。
二、振动筛的技术参数1.振动筛的筛面结构参数：- 筛面尺寸：指振动筛的筛面尺寸，常见的有1000×2000mm、1200×2400mm等。
2.振动筛的筛分能力参数：-筛分面积：指振动筛的筛分面积，常用单位为平方米（㎡）。
-筛分效率：指振动筛分选颗粒物料的能力，一般用百分数表示。
-处理能力：指振动筛每单位时间内处理的颗粒物料的量，常用单位为吨/小时（t/h）。
3.振动筛的振动参数：- 振幅：指振动筛筛面的振动幅度，通常用毫米（mm）表示。
-频率：指振动筛筛面的振动频率，通常用赫兹（Hz）表示。
4.振动筛的电机参数：-电机功率：指振动筛所配备的电机的功率，一般用千瓦（kW）表示。
-电机转速：指振动筛所配备的电机的转速，通常用转/分表示。
总结起来，振动筛的型号分类包括自振型、强化型和强制型；结构形式有直线振动筛、圆振动筛、椭圆振动筛和筛床颤动振动筛等；技术参数则包括筛面结构参数、筛分能力参数、振动参数和电机参数等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线振动筛的运动轨迹为直线。主要用于选煤、选矿、建材、制糖、轻工及化工等部门对各种细粒度 物料进行干、湿式分级或脱水。筛体采用环槽铆钉联结，连接件牢固，不易松动。振动器采用箱式及 大游隙轴承，承载能力高。稀油润滑，噪声低，零部件通用性能强，维修方便。 代表厂家：东泷重工。
4.平面回转筛
•
•
SSJ精细筛分机又叫平面回转筛、平面回转筛、方形摇摆筛，国产筛分机、回旋筛分机等，是吸收美 国ROTEX振动筛分技术国产化研制的一种高标准的精细筛分机，符合所有精细与超细范围的粉末与 微粒状物料，特别适合难以处理的料。 代表厂家新乡福斯瑞机械
5. 三次元振动筛
•
•
该振动筛的基本原理是利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、 垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列 振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤 的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。 代表厂家新乡国盛机械。
• 小编总结： 在工业生产中，往往需要将各种原料（如矿石、煤碳、石料等）和各种初级 产品（如水泥、食盐、味精等）按物料粒度大小分成若干个级别，或将其中的 水份、杂质等去除，以进行下一步的加工和提高产品品质，这就要用到筛分机 械。 • 振动筛是常见的筛分机械，它在各行各业有着极为广泛的应用。从矿山到冶金、 从建材到电力、从筑路架桥到食品化工，到处都有振动筛在工作。可以毫不夸 张地说，没有振动筛就无法制造出合格的、高质量的产品. •
7. 滚筒筛
•
滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其 轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合 格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口 排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。代表厂家新 乡山河机械。
2.圆形振动筛
•
•
圆形振动筛采用块偏心激振器及轮胎联轴器，提高了设备使用寿命；配置的弹簧减振装置可以有效减 少对基础的冲击力，振动噪音小。是专门为采石场筛分料石设计的，也可供选煤、选矿、建材、电力 及化工部门等做产品分级用。 代表厂家辽宁致远。
3. 超声波振动筛
•
•
超声波振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能，输入超声换能器，将 其变成18KHz机械振动，从而达到高效筛分和清网的目的。该系统在传统的振动筛基础上在筛网上 引入一个低振幅、高频率的超声振动波（机械波），以改善超微细分体的筛分性能。特别适合高附加 值精细分体的用户使用。 代表厂家镇泰机械。
6 .旋振筛
•
•
旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于 粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源，电机上、下两端安装有偏心重锤， 将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两 端的相位角，可以改变物料在筛面上的运动轨迹。 代表厂家新乡大汉机械有限公司.
