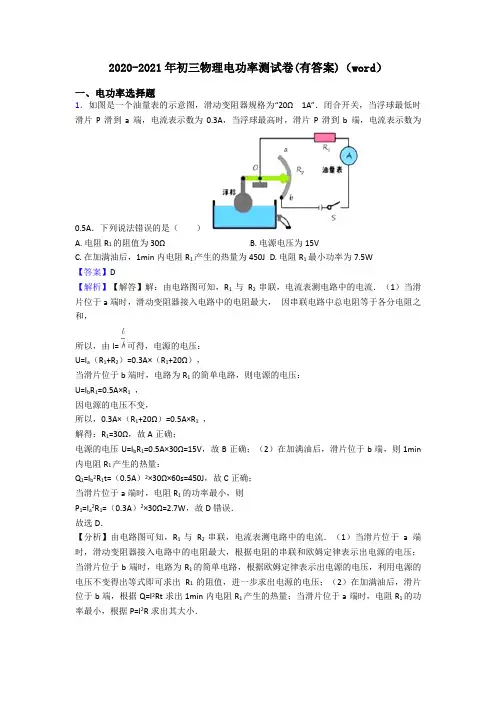

2020-2021年初三物理电功率测试卷(有答案)（word）一、电功率选择题1．如图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法错误的是（）A. 电阻R1的阻值为30ΩB. 电源电压为15VC. 在加满油后，1min内电阻R1产生的热量为450JD. 电阻R1最小功率为7.5W【答案】D【解析】【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，因串联电路中总电阻等于各分电阻之和，所以，由I= 可得，电源的电压：U=I a（R1+R2）=0.3A×（R1+20Ω），当滑片位于b端时，电路为R1的简单电路，则电源的电压：U=I b R1=0.5A×R1，因电源的电压不变，所以，0.3A×（R1+20Ω）=0.5A×R1，解得：R1=30Ω，故A正确；电源的电压U=I b R1=0.5A×30Ω=15V，故B正确；（2）在加满油后，滑片位于b端，则1min 内电阻R1产生的热量：Q1=I b2R1t=（0.5A）2×30Ω×60s=450J，故C正确；当滑片位于a端时，电阻R1的功率最小，则P1=I a2R1=（0.3A）2×30Ω=2.7W，故D错误．故选D．【分析】由电路图可知，R1与R2串联，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻最大，根据电阻的串联和欧姆定律表示出电源的电压；当滑片位于b端时，电路为R1的简单电路，根据欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压；（2）在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R1产生的热量；当滑片位于a端时，电阻R1的功率最小，根据P=I2R求出其大小．2．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P④P＞Ⅰ2（R1+R2）A. ①②B. ②③C. ①④D. ③④【答案】D【解析】【解答】解：电吹风消耗的电功率P是总功率，总功率的大小应该用P=UI来计算，所以总功率P=UI，故①错误，③正确；由题意知，该电吹风中电动机和电热丝串联，电路中电流为I，电吹风中发热的功率要用P热=I2R来计算，所以总的发热功率为P总热=I2（R1+R2），因为电吹风工作时将电能转化为机械能和内能，所以，吹风机的总功率要大于发热部分的功率，即P＞Ⅰ2（R1+R2），故②错误，④正确．故选：D．【分析】在计算电功率的公式中，总功率用P=IU来计算，发热的功率用P=I2R来计算，如果是计算纯电阻的功率，这两个公式的计算结果是一样的，但对于电动机等非纯电阻，第一个计算的是总功率，第二个只是计算发热的功率，这两个的计算结果是不一样的．3．如图所示电路中，电源电压不变，只闭合开关，电流表的示数为，再闭合开关，电流表示数变化了，则同时闭合、后，相同时间内、消耗的电能之比是A. 3：4B. 4：3C. 7：3D. 4：7【答案】A【解析】【解答】由电路图知道，若只闭合S1，则是只有R1的简单电路，电流表测的是R1 的电流，此时I1=0.3A；当再闭合S2时，R1、R2并联，电流表测干路中的电流，由于并联电路中各电阻互不影响，所以通过R1的电流仍然是I1=0.3A，由于电流表示数变化了0.4A，则说明通过R2的电流是I2=0.4A，又因为并联电路各支路两端的电压相等，即U1 =U2，由W=UIt知道，在相同时间内R1、R2消耗的电能之比是：，故答案为：A。
初三物理电功率测试卷有答案(附解析)
初三物理电功率测试卷有答案一、选择题（共18道总分36分）1、将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，R 1∶R2=2∶5．通电一段时间后，R1、R2产生的热量之比为A．2∶5B．5∶2C．4∶25D．25∶42、如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（）A．电源电压是6VB．R2的最大阻值是20ΩC．R1的电阻是10ΩD．当滑片P移动中点时，10s内电流通过R1产生的热量是18J3、甲、乙两段实心铁导体的电阻值相等。
甲导体比乙导体的长度和横截面积都小。
将它们如图1所示串联在电路中，通电一段时间后，比较甲、乙导体升高的温度，正确的是（）A．甲导体的温度升高的多B．乙导体的温度升高的多C．甲、乙导体升高的温度相同D．条件不足，无法判断4、下列说法中正确的是（）A.焦耳用实验确定了电流产生的热量跟电流、电阻和通电时间的定量关系B.帕斯卡首先用实验的方法测出了大气压强的数值C.法拉第首先发现了电流的磁效应D.牛顿第一定律是直接由实验得出的5、下列图所示的家用电器中，利用电流热效应工作的是A．电暖气B．洗衣机C．电风扇D．电视机6、如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为"20Ω 0.5A"，电压表量程为0～3V，电流表量程为0～0.6A．则（）A．电压表测量的是电阻R1两端的电压B．当变阻器R2的滑片P向左移动时，电压表的示数变小C．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2﹣10ΩD．当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是53.3J7、某中学的科技研究小组为太空工作站的宇航员设计了如图所示的四种电加热水壶。
其中合理的是（）8、把一个标有"10V 3W"的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作．该电路工作10s定值电阻产生的热量是A．60JB．36JC．30JD．6J9、小新想探究"电流通过电阻产生的热量跟电阻大小关系"，如图所示的装置，完全相同的烧瓶中装有质量相等，初温相同的煤油，R1=5Ω，R2=10Ω，先将电阻箱、电流表、装置甲及可调电压电源等电路元件串联接入电路中，将电阻箱的阻值R调为5Ω．闭合开关，电流表的示数为0.3A，当温度计的示数40℃，通电时间为2min．接着装置乙替换装置甲，将电阻箱的阻值R调为10Ω．闭合开关，电流表的示数为0.3A，当温度计的示数40℃，通电时间为5min．在此过程中，下列判断正确的（）A．前后两次R1与R2产生的热量之比为1：4B．第一次R1与R产生的热量之比为1：4C．前后两次电路的总功率之比为1：1D．本实验不能得出电阻产生的热量跟电阻的大小关系10、标有"220V 40W "的字样的电视机、电风扇、电热毯和日光灯四种电器，都在额定电压下工作相同的时间，则产生的热量最多的是A．电热毯B．电风扇C．电视机D．日光灯11、下列利用电热工作的用电器是（）A．电饭锅B．电风扇C．电暖器D．电脑12、电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（）A.导线的绝缘皮隔热B.导线散热比电烙铁快C.通过导线的电流小于通过电烙铁的电流D.导线的电阻远小于电烙铁电热丝的电阻13、王欢同学家的电能表上标有"600r/（kW•h）"的字样．据此，他用表记录了10min内电能表上的转盘转过120r，那么该用电器的功率是（）A．0.2kW B．0.72kW C．1.2kW D．0.12kW14、如图所示是探究焦耳定律的实验装置，除了灯丝电阻R甲＞R乙外，其余条件均相同。
2020年上海市初中毕业统一九年级物理学业考试试题及答案(word原版)
2020年上海市初中毕业统一学业考试理化试卷（满分150分，考试时间100分钟）物理部分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．依据卢瑟福的原子“行星模型”，绕核高速旋转的粒子是（）A．电子B．质子C．中子D．原子2．分子在不停地做无规则运动，能体现此规律的现象是（）A．细雨濛濛B．桂花飘香C．雪花飞舞D．树叶凋落3．在图1所示的简单机械中，属于费力杠杆的是（）A．翘棒B．镊子C．铡刀D．开瓶器图14．标有“220V 100W”字样的家用电器正常工作时的电功率（）A．大于100瓦B．小于100瓦 C．等于100瓦 D．等于100瓦5．如图2所示，正确表示小磁针N极指向的是（）A． B． C． D．图26．如图3所示，青蛙从跳起到落地的过程中，它的重力势能（）A．一直增大B．一直减小C．先增大后减小D．先减小后增大7．挂在树上的苹果，静止时受到的一对平衡力是（）A．苹果受到的重力和苹果对树的拉力B．苹果受到的重力和树受到的重力C．苹果对树的拉力和树对苹果的拉力D．苹果受到的重力和树对苹果的拉力8．P、Q是同一直线上相距12米的两点，甲从P点、乙从Q点同时沿直线相向而行，它们运动的s-t图像如图4所示，分析图像可知（）A．甲的速度小于乙的速度B．经过3秒，甲、乙相距4米 C．乙到达P点时，甲离Q点6米D．甲到达Q点时，乙离P点2米N秒秒图3 图4二、填空题（共26分）请将结果填入答题纸的相应位置。
9．家庭照明电路的电压为（1）伏，电灯与电灯之间是（2）的（选填“串联”或“并联”），电能表是用来测量（3）能的仪表。
10．在图5所示的一些与物理相关的生活现象中，图5 （4）主要表示力能使物体发生形变；图5 （5）主要表示力能使物体的运动状态发生改变；图5 （6）主要表示物体具有惯性。
上海新市学校初中物理九年级全册第二十章《电与磁》检测卷(包含答案解析)
一、选择题1．POS刷卡机的广泛应用给人们的生活带来了便利。
POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A．B．C．D．2．如图所示是电机示意图，对于图示的说法，正确的是A．图中绘出的是直流电动机的示意图，线圈正转到平衡位置B．图中绘出的是直流电动机的示意图，线圈受到磁场的作用力而转动C．图中绘出的是交流发电机的示意图，此时导线切割磁感线，线圈中产生电流D．图中绘出的是交流发电机的示意图，此时导线不切割磁感线，线圈中没有电流3．下列各图中，正确的是A．向上飞行的足球所受重力的示意图B．家庭电路的电路图C．同名磁极周围的磁感应D．凸透镜对光线的折射4．物理学史上,很多杰出的科学家发现了很多重要的物理现象或规律,对于下列物理现象或规律的理解错误的是A．欧姆定律——欧姆发现“导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比”B．电流的磁效应——奥斯特通过实验证实“电流的周围存在着磁场”C．电磁感应现象——法拉第通过实验发现“闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流”D．焦耳定律——焦耳通过大量实验发现“电流通过导体产生的热量跟电流成反比,跟导体的电阻成正比,跟通电时间成正比”5．中华民族有着悠久的文明历史，我国古代人对自然现象进行观察和研究留下了许多史料记载，下列是有关记载和相应物理本质的解释，其中错误的是A．“湖光映彩霞”──光的反射现象B．“潭清疑水浅”──光的折射现象C．“司南之杓，投之于地，其抵指南”──地球周围存在磁场D．“山顶有泉，煮米不成饭”──山顶气压较低，泉水的沸点较高，水不容易沸腾6．如图所示为一种温度自动报警器的原理图．图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别和金属丝相连，当温度达到设定值，电铃报警．下列说法中正确的是（）A．电磁铁的工作原理是电磁感应B．电铃工作时，电磁铁a端为N极C．温度升高到78℃时，电铃报警D．若将温度计上端的金属丝向下调整，则报警温度将升高7．把一根柔软的螺旋形弹簧竖直悬挂起来，使它的下端刚好跟杯里的水银面相接触，并使它组成如右图所示的电路图，当开关S接通后，将看到的现象是A．弹簧向上收缩B．弹簧被拉长C．弹簧上下跳动D．弹簧仍静止不动8．如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，下列说法中正确的是（）A．电磁铁上端为S极，触点B与C断开，汽车启动 B．电磁铁上端为S极，触点B与C 接通，汽车启动C．电磁铁上端为N极，触点B与C断开，汽车启动 D．电磁铁上端为N极，触点B与C接通，汽车启动9．下列几个物体中，有一个工作原理与其他三个不同的是（）A．电流表B．电动机C．动圈式话筒D．动圈式扬声器10．在一次物理实验中，墨墨同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法正确的是（）A．电磁铁的A端为S极B．小磁针静止时，N极水平指向右C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器的滑片P向右端移动时，电磁铁磁性增强11．如图所示是某科技小组设计的一种温度自动控制警装置电路图，以下说法正确的是（）A．温度达到90℃，绿灯亮B．自动报警器的触点类似一种开关C．自动报警器中的电磁铁运用了电磁感应现象D．把水银温度计换成煤油温度计同样可以工作12．电流的单位是用下列哪位物理学家的名字命名的（）A．安培B．帕斯卡C．牛顿D．法拉第二、填空题13．图中，是探测红外线的实验，为了让这个实验现象更明显，我们可以采取的方法是________.14．5月17日是世界电信日，各大电信公司通过3G网络为客户提供无线视频通话、无线上网等多面服务，这些服务是利用________来传递信息的，它在真空中传播的速度约为________ m/s；当波速一定的条件下，频率越高，波长越________（填“长”“短”）．15．小明学了“电磁波”和“声波”这两部分内容后做了如下的知识归纳表，表中______和______的说法是错的．（填写表中序号）16．你发过电子邮件吗？每个邮件地址的域名都会告诉你相应的信息，如Lilei@. cn表示该电子邮箱属于__________，邮箱服务器名叫_______，其中“cn”是__________的简称，表示该服务器在_______注册．17．早期的电话和交换机是依靠__________________来接线和拆线的；自动电话交换机通过___________接线；程控交换机利用了___________技术自动接通话机．18．电磁波是个大家族，电磁波在太空中____(填“能”或“不能”)传播。
沪科版九年级物理第十六章电流做功与电功率章节练习试卷(含答案详解)
沪科版九年级物理第十六章电流做功与电功率章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I 卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示电路，电源电压不变，电流表的量程为“0~3A ”，小灯泡L 的规格为“6V 3W ”，忽略温度对小灯泡电阻的影响。
只闭合开关S 2，当滑动变阻器的滑片从b 端滑到a 端的过程中，滑动变阻器R 2的电功率跟电路的总功率之比η与R 2的关系如图乙所示，且当滑片滑到b 端时，滑动变阻器的阻值为R b ，电流表的示数为0.3A ；只闭合开关S 1，小灯泡正常发光。
在保证电路安全的情况下，下列说法不正确的是（ ）A ．L 1:4b R R :B ．电源电压U =18VC ．R 1的阻值为24ΩD ．开关均闭合，R 2的变化范围为8~24Ω2、2021年8月27日，大连金普新区凯旋国际大厦突发火灾，火灾祸及419户住户，1800余人疏散。
火灾原因系电动平衡车充电器电源线插头与插座接触不良发热引燃周围木质衣柜等可燃物所致。
接触处发热是因为接触处（ ）A．电流较小B．电流较大C．电阻较小D．电阻较大3、有甲，乙两只灯泡，甲标有“6V 6W”字样，乙标有“10V 0.5A”，现把它们串联起来，则该串联电路两端允许加的最高电压为（不考虑温度对灯丝电阻的影响）（）A．13V B．14V C．15V D．16V4、如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A．灯泡L变暗B．电压表示数不变C．电流表A2示数变小D．电路的总功率变大5、如图是某公司研发的小型迷你电动汽车，车型独特、环保时尚。
上海市金山区初中物理九年级全册 20.5磁生电 同步测试题
上海市金山区初中物理九年级全册 20.5磁生电同步测试题姓名:________ 班级:________ 成绩:________一、单选题 (共8题；共16分)1. （2分）(2018·武汉模拟) 某同学利用如图所示的装置探究什么情况下磁可以生电。
下列说法错误的是（）A . 将ab棒沿着水平方向向右运动时，灵敏电流计的指针会偏转B . ab棒和磁铁以相同的速度沿水平方向向右运动时，灵敏电流计的指针不会偏转C . 若ab不动，将磁铁沿水平方向向右运动时，灵敏电流计的指针不会偏转D . 若将灵敏电流计换成电源，该装置还可以用来研究通电导体在磁场中受到力的作用2. （2分）下列关于电磁感应的论述中，正确的是（）A . 电磁感应就是电流的磁效应B . 电磁感应现象说明利用磁场可以产生电流C . 奥斯特的实验说明利用磁场可以产生电流D . 在电磁感应现象中电能转化为机械能3. （2分）(2018·大冶模拟) 下列说法错误的是（）A . 焦耳——一切能量、功、热量的单位B . 奥斯特——发现了电流的磁效应C . 法拉第——发现了电磁感应现象，导致发电机的发明D . 欧姆——研究出电流产生的热量与电流、电阻和通电时间的关系4. （2分）“垃圾是放错了地方的资源”．如图所示是利用金属探测仪寻找城市垃圾堆中金属的情景．当探测仪的探测线圈靠近金属时，在金属导体中就会产生变化的涡电流，如果探测仪能检测出这种变化，就可以判定探测线圈下而有金属．这种探测仪的工作原理利用了（）A . 磁极间存在着力的相互作用B . 磁场对通电导体有力的作用C . 通电导体的周围存在着磁场D . 法拉第发现的电磁感应现象5. （2分）以下所列家用电器中，正常工作时，电能主要转化为机械能的是（）A . 电风扇B . 电水壶C . 电饭煲D . 电视机6. （2分）(2020·衡阳模拟) 如图所示是乘客刷身份证进站的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。
上海市人教版初中九年级物理下册第十八章《电功率》测试卷(包含答案解析)
一、选择题1．在用电高峰时，家庭电路中的电压会比其他时段的220V 稍微降低。
一盏标有“220V 100W ”的白炽灯，在用电高峰和其他时段相比（ ）A ．额定功率不变，灯泡变暗B ．实际功率不变，灯泡变暗C ．实际功率减小，灯泡变亮D ．额定功率减小，灯泡变亮2．一阻值为R 的电阻丝接在电压为U 的电路中，在t 时间内放出的热量为Q ，现把该电阻丝对折起来接到原来的电路中，放出同样多的热量，需要的时间是（ ）A ．4tB ．2tC ．tD ．2t3．小乐家有额定电压相同的电烤箱和电饭锅各一个，按照每度电0.5元的计费标准，将它们正常工作1小时的用电费用绘制成了如图所示的柱状图。
下列判断正确的是（ ）A ．电烤箱正常工作时的电压最高B ．正常工作时，它们做功一样快C ．电烤箱正常工作时的电流大于电饭锅的电流D ．在一个月内，小乐家电烤箱的用电费用一定比电饭锅的用电费用多4．有两只灯泡L 1和L 2，分别标有“PZ110-40”、“PZ110-60”字样，若不考虑温度对电阻的影响，下列说法正确的是（ ）A ．串联后，通过L 1的电流大B ．并联后，接在110V 的电源上，L 1消耗的电功率大C ．串联后，接在220V 的电源上，它们都能正常发光D ．串联后，接在110V 的电源上，L 1消耗的功率大5．下列措施中，属于利用电流热效应的是（ ）A ．电视机的后盖有很多孔B ．电烤箱上禁止覆盖物体C ．电饭锅里装有发热板D ．电脑的主机中安装微型风扇 6．左表是小东家电饭煲铭牌的部分信息，右表是小东家电能表的示数。
把电饭煲接在家庭电路中使用时，下列说法正确的是（ ） 额定电压220V 频率50Hz 额定功率 高挡 1800W中挡1200W低挡500WA．电饭煲正常工作时电热丝两端电压，低档比高档时小B．电饭煲正常工作时电热丝阻值，中档比低挡时大C．小东家电能表当前的示数为73256kW h⋅D．若家中只接入电饭煲，在高挡正常工作20min，电能表示数将变成7326.2kW h⋅7．某一阻值为R的电阻，通过的电流为I时，在t时间内产生的热量是Q。
【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷(含答案)
【最新版】沪科版九年级全一册物理第十六章《电流做功与电功率》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。
在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．利用电流的热效应工作的家用电器是()A．电风扇B．笔记本电脑C．电视机D．电饮水机2．电灯的亮度由以下哪个因素决定()A．灯泡的电阻B．灯泡的额定电压C．灯泡的额定功率D．灯泡的实际功率3．如图所示，对比图中白炽灯和LED灯将电能转化为其他形式能的情况，可得()(第3题)A．白炽灯发光时，电能主要转化为光能B．白炽灯发光时，灯丝会凝华C．LED灯可以把电能全部转化为光能D．LED灯发光的效率较高4．安装在小亮家中的电能表如图所示，下列说法正确的是()(第4题)A．小亮家已经消耗的电能为25 086 JB．此电能表转盘每小时最多能转过3 600转C．此电能表的标定电流是10 AD．此电能表可以在4节干电池串联做电源的电路中使用5．在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝(R1＜R2)分别按选项中的四种方式连接放入水槽，并接入相同电源。
通电相同时间后，水温最高的是()A BC D6．科研人员设计了如图所示的输液提示器，让护士在护士站就能观察到药液量的变化。
当袋中药液量减少时()A．接到电路中滑动变阻器电阻变大B．电压表示数减小C．灯泡的亮度变暗D．电路总功率变小(第6题)(第7题)7．已知甲、乙两灯的额定电压分别是12 V和6 V，两灯的U-I关系如图所示。
在确保电路安全的前提下，下列说法正确的是()A．两灯正常发光时，甲灯的电阻较小B．两灯并联，只能使甲灯正常发光C．两灯并联，电路消耗的最大功率为14．4 WD．两灯串联在16 V的电路中，甲、乙两灯消耗的功率之比为3 18．如图所示，将标有“3 V 3 W”的灯泡L1和标有“6 V 3 W”的灯泡L2串联在电路中，闭合开关S，只有一个灯泡正常发光，假设灯泡电阻不变，则L1两端的电压及通过L1的电流分别是()。
上海市初中物理九年级全册第十八章《电功率》测试卷(包含答案解析)
一、选择题1．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为0~0.6A，电压表的规格为0~15V，灯泡上标有“6V，6W”字样，灯泡电流随电压变化关系如图乙所示，则保证电路安全前提下，下列说法正确的是（）A．当电流表示数为0.4A时，电压表的示数为1VB．滑动变阻器接入电路中的最小阻值是6.7ΩC．灯泡最亮时灯泡两端的电压为6VD．灯泡消耗的最大功率为1.2W2．如图所示，电源电压保持不变，R为定值电阻，在a、b两接线柱上接一个标有“6V，2W”的灯泡，闭合开关S，灯泡恰好正常发光；如果在a、b两接线柱间换一个标“6V，3W”的灯泡，闭合开关S后，这只灯泡消耗的功率（）A．大于3W B．小于3W C．等于3W D．不能确定3．“节能减排，从我做起”。
倡导同学们养成随手断开暂时可以不用的用电器的习惯。
当你断开一个用电器后，电路中会变大的物理量是（）A．总电流B．总电阻C．总电压D．总功率4．下列家用电器中，主要利用电流热效应工作的是（）A．洗衣机B．电风扇C．电视机D．电饭锅5．下列不是电功率单位的是（）A．焦耳每秒（J/s）B．千瓦（kW）C．瓦特（W）D．千瓦时（kW •h）6．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图所示。
接通电路后发现灯泡L1要比L2亮一些，则下列判断正确的是（）A．L1的电阻比L2的小B．L1的额定功率比L2的大C．灯L1两端的电压大D．通过灯L1的电流大7．下表是小明甲电饭煲铭牌的部分信息，小明家电能表的示数如图所示。
把电饭煲接在家庭电路中使用时，下列说法错误的是（）额定电压220V频率50Hz额定功率高档1800W 中档1200W 低档500WA．电饭煲是利用电流的热效应工作的B．电饭煲在中档正常工作时电热丝阻值比低档正常工作时小C．电饭煲在高档正常工作10min，消耗的电能为1.08 106JD．若家中只接入电饭煲，在高档正常工作10min，电能表示数将变成84.3kW·h8．某一阻值为R的电阻，通过的电流为I时，在t时间内产生的热量是Q。
上海上海中学人教版初中九年级物理下册第二十章《电与磁》检测卷(包含答案解析)
一、选择题1．关于如图所示情景，下列说法中正确的是（）A．图甲：此图是发电机的原理图B．图乙：闭合开关通电螺线管左端为S极C．图丙：使用三孔插座和使用两孔插座效果是一样的D．图丁：可以用湿手摸或湿布擦与电源相连接的用电器2．如图所示，对四幅图的分析正确的是（）A．图a装置的原理是异种电荷相互吸引B．图b装置的原理可以用来制造动圈式话筒C．图c装置的原理可以用来制造电动机D．图d的电压表利用电流的热效应工作3．POS刷卡机的广泛应用给人们的生活带来了便利。
POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头(如图所示)，在使用时,将带有磁条的信用卡在PS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息下图中能反映POS刷卡机读出信息原理的是( )A．B．C．D．4．如图所示，条形磁铁置于水平桌面上，电磁铁水平放置且左端固定，当电路中滑动变阻器的滑片P逐渐向右移动，条形磁铁仍静止，在此过程中，条形磁铁受到的摩擦力A．逐渐增大，方向向右B．逐渐减小，方向向右C．逐渐增大，方向向左D．逐渐减小，方向向左5．如图所示，能反映电动机工作原理的是A．B．C．D．6．下列各图中，正确的是A．向上飞行的足球所受重力的示意图B．家庭电路的电路图C．同名磁极周围的磁感应D．凸透镜对光线的折射7．在如图所示实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线OA所示．在OA方向的侧旁放一磁铁，再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图乙中虚线OB所示．由上述实验现象可以得出的结论是（）A．小铁球在桌面上继续运动是由于受到向前的作用力B．磁铁对小铁球没有作用力C．力可以改变小铁球的运动方向D．力可以使小铁球发生形变8．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（）A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．两个铅杆底面削平挤压后能“粘”在一起9．如图所示是智能扶手电梯工作原理图，其中R是压敏电阻，当有人乘梯时，压敏电阻受压阻值变化改变线圈中电流，引起电磁铁磁性强弱变化，使得电磁继电器动触点的位置变动电动机转速加快：当没有人乘梯时，电动机转速减慢减少耗电。
2019-2020学年沪粤版九年级物理同步单元AB卷：第19章 电磁波与信息时代(B卷提升篇)
班级姓名学号分数第19章电磁波与信息时代测试卷（B卷）（时间：60分钟，满分：100分）一、选择题（每小题4分，共64分）1．（2019·内蒙古初二期末）能源、信息和材料是现代社会发展的三大支柱，下列说法中正确的是（）A．机械能不是能源B．纳米技术是大尺度范围内的科学技术C．重力势能不可以转化为动能D．5G技术比4G技术传输信息更好2．（2019·北京初三单元测试）关于电磁波和现代通信，下列说法正确的是：（）A．移动电话是利用电磁波传递信息的B．光不能在弯曲的光纤中传播C．中央电视台与广西电视台发射的电磁波在同一区域内传播的速度不同D．我国建立的“北斗”卫星定位系统是利用超声波进行定位的3．（2019·江苏初三单元测试）今年1月，我国发射的世界首颗量子科学实验卫星，完成了在轨测试任务．实验卫星与地面通信联系是利用（）A．次声波B．无线电波C．红外线D．超声波4．（2018·河北初三期末）下列关于信息技术的说法中，正确的是（）A．光纤通信不是靠电磁波传递信息的B．用有线电话通话时，在电话线中传递的是声信号C．手机通讯是利用电磁波传递信息的D．电磁波只能传递信息，不能传递能量5．（2019·湖北中考模拟）如图为老式电话机的原理图．炭粒话筒相当于一个变阻器，膜片振动把炭粒压紧和放松时，相当于图中膜片带动滑动头左右移动，使滑动变阻器的电阻发生周期性变化，引起电路中的电流发生相应的周期变化．听筒中有一个电磁铁，当线圈中的电流周期性变化时，它对旁边铁质膜片的引力也随着改变，使膜片来回运动．设图示位置话筒膜片．听筒膜片均静止．以下说法正确的是（）A．炭粒话筒的作用是通过电磁感应原理把声音信号转换成变化的电流B．听筒中膜片往返运动的频率跟话筒中膜片运动的频率不同C．铁膜听筒的原理相当于发电机，线圈在磁场中受力运动D．话筒膜片从图示位置左移时，对方听筒膜片应会右移6．（2019·辽宁中考模拟）高铁、支付宝、共享单车、网购成为中国的“新四大发明”，已走进寻常百姓的生活。
2020年上海市中考物理基础试题B卷附解析
2020年上海市中考物理基础试题B卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．有一款不用充电的新型手机，其核心技术是利用了通话时声波的能量，下列说法错误的是 ............................................................................................................................................ （）A．这种手机具有把声能转化为电能的功能B．手机是通过电磁波传递信息的C．电磁波的频率越高，它的波长越长D．电磁波在空气中的传播速度约为3×108m／s2．下列数值最接近实际情况的是................................................................................... （）A．初中生的体重约为50N B．人步行的速度约为20m/sC．课桌的高度约为80cm D．正常人10次脉搏的时间约为1min3．已知甲、乙两种机械在做功过程中，甲的机械效率比乙的机械效率大，这表明（）。
A．甲做功比乙做功快B．甲做的有用功比乙做的有用功多C．甲做的额外功比乙做的额外功少D．甲做的有用功，与总功的比值比乙大4．如图所示的简单工具在使用过程中，不能省力的是（）5．如图所示，将木块放在被压缩的弹簧旁边，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来。
下列说法正确的是............................................. （）A．弹簧对木块的弹力使木块由静止开始运动B．木块所受的摩擦力使木块由静止开始运动C．木块所受的摩擦力不会改变木块的运动状态D．木块最终停止运动是由于失去弹簧的弹力作用6．关于物质的质量和密度，下列说法中正确的是（）A．一块冰全部溶化成水后，质量变小，密度不变B．把铜块碾成铜片，质量和密度均不变C．宇航员在太空处于失重状态，故质量和密度均为零D．把铁球加热，质量变大，密度变小7．有外形大小相同的铜、铁、铝三只球，称得它们的质量恰好是相等的，那么下列判断正确的是（）A．铜球是空心的，铁球和铝球是实心的B．铜球和铁球肯定是空心的，铝球可能是实心的C．三只球肯定都是空心的D．三只球肯定都是实心的8．称量某物体质量时，右盘中放有100g砝码一只，20g砝码一只，10g砝码一只，调节游码至图所示位置时，天平恰好平衡，则被测物体的质量是（）A．135g B．134.4gC．135.1g D．134.8g9．2005年是世界物理年。
2020上海市业余物理学校初三电功率 电磁 单元测验B卷无答案 PDF
B. 若电压表指针偏转，电阻 R1 断路
C. 若电流表指针偏转，变阻器 R2 短路
D. 若电流表指针偏转，变阻器 R2 断路
图7
15. 在图 8 所示的电路中，电源电压为 6V 不变，电阻 R1 与 R2 的阻值均为 20Ω。当电
键 S 闭合后，三个电表示数均未发生变化。若电路中故障发生在电阻 R1、R2 处，关于电表
D． 钕磁体周围的磁场分布是均匀的
12. 图 5（a）（b）所示电路中，电源电压相同且保持不变，已知 R1<R2<R3，闭合电键
S。若两个电路中电源电功率分别为 Pa、Pb，电阻 R1 的电功率分别为 P1、P1’，则（ ）
A. Pa > Pb，P1 > P1’
B. Pa > Pb，P1 < P1’
示数判断正确的是（ ） A. 电流表 A1 示数一定为 0.3A B. 电流表 A2 示数一定为 0.3A
A1
R1
A2
C. 电压表 V 示数可能为 0V D. 电流表 A2 示数可能为 0A
R2
S
V
图8
16. 如图 9 所示，甲、乙、丙、丁四盏灯的电阻大小关系为 R 甲=R 乙>R 丙=R 丁 ，这四盏灯的
流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。他连接电路进行实验，闭
合电键后，将变阻器滑片从一端移动到另一端的过程中，发现电流表示数的变化范围为 0.12
安～0.26 安，电压表示数相应的变化范围为 2.4 伏～0 伏。根据上述信息，可知（ ）
A. 电压表并联在滑动变阻器两端
B. 电压表并联在待测电阻两端
A． 对某一导体来说，导体中的电流与其两端电压成正比
B． 在电压相同的条件下，不同导体中的电流与导体的电阻成反比
2020年上海市中考物理能力检测试卷B卷附解析
2020年上海市中考物理能力检测试卷B卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．下列说法中不正确．．．的是............................................................................................... （）A．原子结构与太阳系十分相似B．利用超导体可以制成发热效率极高的发热丝C．不透明物体的颜色是由它反射的色光决定D．导线中电流的迅速变化会在空间激起电磁波2．用螺丝钉紧固零件时，通常在螺丝钉及螺母下各垫一个较大的垫圈，垫圈的主要作用是（）A．使螺丝钉拧得更紧，更牢固B．减小螺丝钉、螺母对零件的压力C．使紧固后的零件更加美观D．增大受力面积，减小零件所受的压强3．下列说法正确的是（）A．“G=mg”表明：物体受到的重力跟它的质量成正比B．“m=G/g”表明：物体的质量跟它的重力成正比C．“g=G/m”表明：g值大小等于物体受的重力跟它质量的比值，且是一个恒定的值D．上述说法都正确4．在生活中经常需要估测一些物理量，下列估测比较接近实际的是（）A．大连地区使用的初中物理教科书的长度大约在25 cm～27 cm之间B．成年人的步行速度大约在3 m/s～5 m/s之间C．一个鸡蛋的质量大约在150g～200g之间D．中学生正常心脏跳动一次的时间大约在3s～5s之间5．如图所示四种表示通电螺线管极性和电流方向关系的图中，正确的是：（）6．下列说法正确的是:（）A．只有铁磁性物质才能产生磁场;B．磁感线是由磁场产生的;C．导体在磁场中运动，一定能产生感应电流;D．地球的磁南极位于地理北极附近.7．电炉通电后不久电炉丝就会热得发红，而与电炉丝相连的导线却不是很热，主要原因是（）A．通过导线的电流较大B．通过电炉丝的电流较大C．导线的电阻比电炉丝的电阻小，相同时间内产生的热量较小D．电炉丝的电阻比导线的电阻小，相同时间内产生的热量较.8．物体置于焦距为10cm的凸透镜前，得到了一个放大的像 .................................... （）A．若像是正立的，那么物体到凸透镜的距离大于20cmB．若像是正立的，那么物体到凸透镜的距离大于10cm，而小于20cmC．若像是倒立的，那么物体到凸透镜的距离大于10cm，而小于20cmD．若像是倒立的，那么物体到凸透镜的距离小于20cm9．下列现象中属于光的折射的是（）A．白天，浓密树荫下有许多小圆形光斑B．夜晚池塘水中有一个月亮的“影子”C．用放大镜观察昆虫D．照镜子梳头10．小燕同学家进行了以下几项装修，你认为哪一项不能减弱噪声（）A．封闭阳台B．安装空调C．给卧室铺地毯D．安装双层玻璃窗11．在科学探测任务结束后，“嫦娥一号”卫星自距离地球三十万千米的绕月轨道上向店面传回最后一段语音“经过一年的太空遨游，我的任务已经结束，……”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020上海市业余物理学校初三电功率电磁单元测验B 卷（满分120 分，时间60 分钟）班级姓名学号一、单项选择题（每题3 分，共60 分）1. 下列单位中，属于电功单位的是（）A．mAh B．A2ΩC．Wh D．V/A2. 首个发现电流的磁效应的科学家是（）A. 伽利略B. 牛顿C. 安培D. 奥斯特3.将一个50 欧的电阻和一个100 欧的电阻连入电路中，则（）A．若总电阻大于100 欧，两电阻可能是串联B．若总电阻小于100 欧，两电阻可能是并联C．若总电阻大于50 欧，两电阻一定是串联D．若总电阻小于50 欧，两电阻一定是并联4.关于电功率，下列说法正确的是（）A．电功率是表示电流通过用电器时做功多少的物理量B．电功率是表示电流通过用电器时做功快慢的物理量C．电功率大的用电器工作时消耗的电能一定多D．电功率大的用电器工作时所用的时间一定少5.关于磁感线，正确的说法是（）A．用磁感线可以形象地表示磁场的方向和它分布的情况B．磁感线是磁场中真实存在的线C．磁铁外面的磁感线是从磁铁的S 极出来，回到它的N 极D．在磁场中，任意画出的一条条曲线，都叫做磁感线6.对于欧姆定律公式I= U/R 的理解，下列说法中错误的是（）A．对某一导体来说，导体中的电流与其两端电压成正比B．在电压相同的条件下，不同导体中的电流与导体的电阻成反比C．导体中的电流与导体的电阻及其两端的电压有关D．由I = U/R 得R = U/I，说明R 与U 成正比，与I 成反比7.某家庭用电器的总功率不超过2000 瓦，可选用的比较适合的电能表是（）A．“220V50A”B．“220V10A”C．“220V15A”D．“220V20A”8. 在图 1 中，静止小磁针 N 极指向正确的是（ ）AB图 1CD9. 如图 2 所示为磁极间磁场的分布情况，其中正确的是（）（a ）（b ）图 2（c ） （d ）A ．图（a ）B ．图（b ）C ．图（c ）D ．图（d ）10. 如图 3 所示，是某台电热饮水机说明书上的部分信息。
下列说法正确的是（）A ． 电热水器的最大功率为 1300WB ． 电热水器的最大电流为 5AC ． 电键 S 断开时加热D ． 电键 S 闭合时保温（a ）图 3（b ）图 411. 钕磁体被广泛用于手机、电脑、冰箱等。
某同学用钕磁体和回形针做实验，实验情 景如图 3 所示。
下列说法正确的是（）A ． 钕磁体周围存在磁感线，不存在磁场B ． 钕磁体对放入其磁场中的曲别针有力的作用C ． 钕磁体周围各点的磁场方向都是竖直向下的D ． 钕磁体周围的磁场分布是均匀的12. 图 5（a ）（b ）所示电路中，电源电压相同且保持不变，已知 R 1<R 2<R 3，闭合电键 S 。
若两个电路中电源电功率分别为 P a 、P b ，电阻 R 1 的电功率分别为 P 1、P 1’，则（）A. P a > P b ，P 1 > P 1’B. P a > P b ，P 1 < P 1’C. P a < P b ，P 1 < P 1’D. P a < P b ，P 1 > P 1’R 1R 2R 1（a ）图 5（b ）额定电压 220V 加热功率1100W保温功率 200W SR 1R 2220 ASS AR 3 NNNNN S N S N NN NBBA 1 R 1A 2R 2SV13. 如图 6 所示，额定电压为 110 伏的 A 、B 两盏电灯，额定功率分别为 25 瓦和 100 瓦。
把它们接到 220 伏的电路上，欲使它们都能正常发光且电路消耗的电能最少，正确的电 路是（ ） AA B AAB图 6A. B. C. D. 14. 在图 7 所示的电路中，电源电压保持不变。
当仅电键 S 闭合后，发现只有一个电表的指针发生偏转。
若只有电阻 R 1、变阻器 R 2 中的一处出现了故障。
则（）A. 若电压表指针偏转，电阻 R 1 短路B. 若电压表指针偏转，电阻 R 1 断路C. 若电流表指针偏转，变阻器 R 2 短路D. 若电流表指针偏转，变阻器 R 2 断路图 715. 在图 8 所示的电路中，电源电压为 6V 不变，电阻 R 1 与 R 2 的阻值均为 20Ω。
当电键 S 闭合后，三个电表示数均未发生变化。
若电路中故障发生在电阻 R 1、R 2 处，关于电表示数判断正确的是（ ）A. 电流表 A 1 示数一定为 0.3AB. 电流表 A 2 示数一定为 0.3AC. 电压表 V 示数可能为 0VD. 电流表 A 2 示数可能为 0A图 816. 如图 9 所示，甲、乙、丙、丁四盏灯的电阻大小关系为 R 甲=R 乙>R 丙=R 丁 ，这四盏灯的亮度为（ ）A. 甲最亮，丁最暗B. 乙最亮，丙最暗C. 甲最亮，乙最暗D.丙最亮，丁最暗图 9 图 1017. 在如图 10 所示的电路中，电源电压保持不变。
当滑动变阻器的滑片 P 向左移动时， 电压表和电流表的示数变化情况是（ ）A ．电流表 A 1 的示数变大，电压表 V 1 的示数变小B ．电流表 A 2 的示数变大，电压表 V 2 的示数变小C ．电流表 A 1 的示数变小，电压表 V 1 的示数变小D ．电流表 A 2 的示数变大，电压表 V 2 的示数变大AER 3 R 4F18. 如图 11 所示的电路，电源电压一定，R 1 的阻值为 20 欧，R 2 的阻值为 20 欧，当电键 S 1 闭合，S 2 断开时，电流表的示数为 0.6 安，电压表的示数不为零，则当电键S 1 闭合，S 2 闭合时，电流表的示数可能是（ ）A ．1.2 安B ．1.0 安C ．0.6 安D ．0.4 安R 1S 2R 2·V A R· S 1图 11·图 12R 1 R 2图 1319. 如图 12 所示，当滑动变阻器 R 的滑片 P 从 A 向 B 滑动，电压表Ｖ１、Ｖ２示数的变化量的值分别为ΔＵ１、ΔＵ２，则它们的大小相比较应该是（）A ．ΔＵ１＞ΔＵ２B ．ΔＵ１＜ΔＵ２C. ΔＵ１＝ΔＵ２D. 因为无具体数据，故无法比较 20. 如图13 所示电路中，EF 两端的电压为 12V 不变，电阻 R 1、R 2、R 3 的阻值均为 6Ω。
若电流表的示数为 0.5A 。
电阻 R 4 的阻值可能为（）A. 50ΩB. 30ΩC. 12ΩD. 6Ω二、多项选择题（每题 6 分，共 60 分）1. 根据如图 14 所示的电能表信息，可知（）A. 电能表正常工作电压为 220VB. 电能表通过的的最大电流为 40AC. 电能表中铝盘转动 1080 圈时，示数增加 3 度D. 电能表示数每增加 1 度，铝盘转动 1 圈。
图 142. 在图 15 所示的电路中，电源电压为 U 。
闭合开关 S ，两电压表示数相同。
已知电阻 R 1 或 R 2 上存在故障。
则故障可能是（）A. 电阻 R 1 断路B. 电阻 R 2 断路C. 电阻 R 1 短路D. 电阻 R 2 短路图 15V 1V 2R 1 SR 2A3. 小华做“电流表、电压表测电阻”实验，现有电源（电压保持不变）、待测电阻、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好。
他连接电路进行实验，闭 合电键后，将变阻器滑片从一端移动到另一端的过程中，发现电流表示数的变化范围为 0.12 安～0.26 安，电压表示数相应的变化范围为 2.4 伏～0 伏。
根据上述信息，可知（ ）A. 电压表并联在滑动变阻器两端B. 电压表并联在待测电阻两端C. 滑动变阻器最大阻值为 10ΩD. 滑动变阻器最大阻值为 20Ω4. 如图 16 所示，一束带电粒子沿水平方向飞过小磁针上方，其轨迹如图中虚线所示。
当粒子飞过时，小磁针的 N 极转向纸内，S 极转向纸外，则这束带电粒子可能是（ ）A. 水平向右飞行的正离子B. 水平向右飞行的负离子C. 水平向左飞行的正离子D. 水平向左飞行的负离子图 165. 在图17 所示的电路中，电源电压保持不变，现有电阻 R 0、R 1、R 2（R 0<R 1<R 2），选择其中的两个接入MN 、EF 间，闭合开关 S 。
则（ ）A. R 0 接入MN ，R 2 接入EF ，电表A 1 与A 示数比值最大B. R 1 接入MN ，R 2 接入EF ，电表A 1 与A 示数比值最大C. R 2 接入MN ，R 0 接入EF ，电表A 1 与A 示数差值最大D. R 1 接入MN ，R 0 接入EF ，电表A 1 与A 示数差值最大图 186. 在如图 18 所示的电路中，电源电压保持不变，R 0 为定值电阻，L 1、L 2 为两个小灯泡， 闭合电键后，将滑动变阻器的滑片由右向左滑动，下列说法正确的是（ ）A. 小灯泡 L 1 变暗B. 小灯泡 L 2 变暗C. V 1 表的示数变大D. V 2 表的示数变大7. 如图 19 所示，AB 两端接在电压恒定的电路上，电阻 R 1 的阻值为 12Ω，电阻 R 2、R 3、 R 4 的阻值相同。
断开开关 S ，R 2 与 R 4 的电功率比值为 0.25。
闭合开关 S ，电流表的示数为 1A 。
则（ ）A. R 2 阻值为 12ΩB. AB 间电压为 5VC. 开关 S 闭合，R 1 与 R 4 的电功率比值为 8D. 开关 S 闭合，R 2 与 R 3 的电功率比值为 1图 19R 1图 17P /Wba cI/A1R3 R2 U32 R1S8.如图20（a）所示的电路中，电源电压保持不变，R2 的最大阻值是R1 的2 倍，将滑动变阻器R2 的滑片P 从一端移至另一端时，R2 的电功率P 与电流I 的图像如图20（b）所示。
下列说法正确的是（）A. P1：P2=3：2B. P1：P2=9：8C.图（b）中的b 点表示滑片P 在中点位置处D.图（b）中的a 点表示滑片P 在最小阻值处P1P2（a）图20 （b）图219.在如图21 所示的电路中，电源电压保持不变，R1、R2、滑动变阻器R3 接入电路中。
R3 的最大值为R，且R1>R+R2。
闭合电键S 后，移动滑动变阻器R3 的滑片P，使电压表V1、V2、V3 示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3。
电流表A 示数变化量的绝对值为ΔI，下列说法正确的是（）A.ΔU3>ΔU1，ΔU3>ΔU2B. ΔU2=ΔU3-ΔU1C. ΔU1/ΔI=R1，ΔU2/ΔI=R2D. ΔU3/ΔI=R1+R210.在如图22（a）所示的电路中，电源电压U0 保持不变，R0 为定值电阻。
