山东威力重工
•
• 加工工位
• • • • • • 通用厚转塔模具一般按模具能加工的孔径尺寸进行分级,方便模具的选用。 通常分为A、B、C、D、E五档。 A(1/2”)工位：加工范围Ø1.6～Ø12.7mm B(1-1/2”)工位：加工范围Ø12.7～Ø31.7mm C(2”) 工 位：加工范围Ø31.7～Ø50.8mm D(3-1/2”)工位：加工范围Ø50.8～Ø88.9mm E(4-1/2”)工位：加工范围Ø88.9～Ø114.3mm

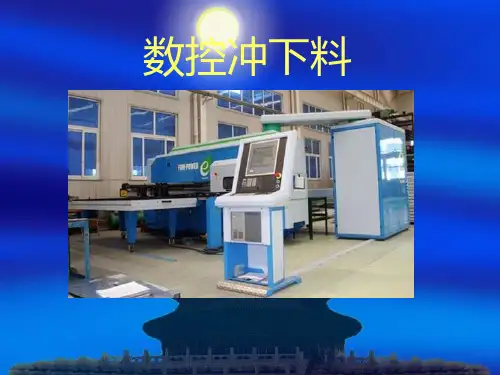

数控转塔冲床
数控转塔冲床是数控冲床的主要类别之一，数控转塔冲 床集机、电、液、气于一体化，是在板材上进行冲孔加 工、浅拉深成型的压力加工设备。
目录
1 概述 2 数控转塔冲床的基本信息 ▪ 运动轴 ▪ 加工方式 ▪ 加工工位 3 应用行业 4.安全生产
1.概述
• 数控转塔冲床(NCT)由电脑控制系统、机械或液压动力 系统、伺服送料机构、模具库、模具选择系统、外围编 程系统等组成。 • 数控转塔冲床(NCT)是通过编程软件（或手工）编制的 加工程序，由伺服送料机构将板料送至需加工的位置， 同时由模具选择系统选择模具库中相应的模具，液压动 力系统按程序进行冲压，自动完成工件的加工。 • 数控转塔冲床(NCT)的喉深是指冲压中心至床身侧板的 距离。喉深的大小直接决定加工板材的宽度尺寸大小 （即沿床身长度方向加工的板材尺寸）。
山东威力重工
2.数控转塔冲床的基本信息
• 运动轴
• • • • X轴：将工件沿垂直于床身长度方向移动的伺服驱动轴 Y轴：将工件沿平行于床身长度方向移动的伺服驱动轴 A轴：旋转转塔型刀具库选择模具的旋转轴 C轴：模具自动分度的旋转轴，可以任意角度旋转模具
• 加工方式
• • • • • • 1）单冲：单次完成冲孔，包括直线分布、圆弧分布、圆周分布、栅格孔的冲压。 2）同方向的连续冲裁：使用长方形模具部分重叠加工的方式，可以进行加工长型孔、 切边等。 3）多方向的连续冲裁：使用小模具加工大孔的加工方式。 4）蚕食：使用小圆模以较小的步距进行连续冲制弧形的加工方式。 5）单次成形：按模具形状一次浅拉深成型的加工方式。 6）连续成形：成型比模具尺寸大的成型加工方式，如大尺寸百叶窗、滚筋、滚台阶 等加工方式。 7）阵列成形：在大板上加工多件相同或不同的工件加工方式。
山东威力重工
3.应用行业
• 山东威力重工广泛用于机械、电器、 仪表、筛网、五金、各类金属盘、 箱、柜等行业的冲压加工，利用单 次冲裁方式和步冲冲裁方式冲出各 种形状、尺寸的孔和零件，特别适 用于多品种的中、小批量或单件的 板材冲压。
山东威力重工
ຫໍສະໝຸດ Baidu
4.安全生产
• • • 由于冲床具有速度快、压力大的特点，因此采用冲床作冲裁、成型必须遵守一定的 安全规程。 1．暴露于压机之外的传动部件，必须安装防护罩，禁止在卸下防护罩的情况下开 车或试车。 2．开车前应检查主要紧固螺钉有无松动，模具有无裂纹，操纵机构、自动停止装 置、离合器、制动器是否正常，润滑系统有无堵塞或缺油。必要时可以开空车做试 验。 3．安装模具必须将滑块开到下死点，闭合高度必须正确，尽量避免偏心载荷；模 具必须紧固牢靠，并经过试压检查。 4．工作中注意力要集中，严禁将手和工具等物件伸进危险区内。小件一定要用专 门工具（镊子或送料机构）进行操作。模具卡住坯料时，只准用工具去解脱。 5．发现压床运转异常或有异常声响，（如连击声、爆裂声）应该立即停止送料， 检查原因。如系转动部件松动、操纵装置失灵、模具松动及缺损，应停车修理。 6．每冲完—个工件时，手或脚必须离开按钮或踏板，以防止误操作。 7．两人以上操作时，应定人开车，注意协调配合好。下班前应将模具落靠，断开 电源，并进行必要的清扫。
• • • • •
山东威力重工
•
