头颅ct阅片及解剖讲解
外二科-颅脑-头颅ct最全读片课件
侧脑室后角
松果体缰部 松果体
内囊：
是位于丘脑、尾状核和豆状核之间的白质区，是由上、 下行的传导束密集而成；
分为三部分：前肢、膝部、后肢；
膝部有皮质脑干束；后肢有皮质脊髓束、丘脑皮质束、 听辐射和视辐射；
当内囊损伤广泛时，患者会出现偏身感觉丧失（丘脑 中央辐射受损）、偏瘫（皮质脊髓束、皮质核束受损） 和偏盲（视辐射受损）“三偏征”；
包括三种纤维：①投射纤维：连接大脑皮质 和皮质下诸结构，呈扇形放射，称放射冠； ②联络纤维：连接一侧半球各皮质区，数量 最大；③联合纤维：连接左右大脑半球的相 应皮质区。
读片
左侧颞顶叶脑梗塞
左 侧 颞 顶 叶 脑 出 血
左 侧 脑 栓 塞
右侧颞叶脑梗塞
组织器官产生各种病变时，CT值亦相应变化， 然而有时病变与正常组织呈等密度时，可以 应用增强扫描来加以区别。
CT读片原则
扫描位置与层次的判断：首先了解人体横断 面解剖，观察扫描图像位置是否正确，各脏 器是否包括，扫描计划是否恰当。
异常影像的观察：病变影像的部位、大小与 数目、边缘、密度、内部结构以及与周围的 关系等，如为复查则需对病变进行动态描述。
颅骨：颅骨系高密度结构，CT值＞＋1000HU， 观察颅骨时应用大窗宽和高窗位，常产用薄层 技术扫描。
增强图像：注入造影剂进行扫描时，颅内某 些正常结构均可有不同的密度增高。
CT表现
第一步，让我们学会CT片的正确阅读方法。一般来说，头 颅CT片为轴位，也就是上下方向做的切片，每一幅图像为 10mm厚度，也就是一幅图像上面显示了10mm厚度的头部 组织情况。头颅CT片有多幅图像构成，第一幅图象为最低 层面（大多为外耳道和眼外眦连线），最后一幅图像为头 顶部，一般为11层。一般的头颅CT为软组织窗（也就是主 要看脑组织），我们可以看到外层为白色的一圈，这是我 们的颅骨，里面是灰色的部分，这就是脑组织，在脑组织 里面还有一些黑色的部分，这是脑沟、脑池，因为里面是 脑脊液所以显示黑色。如果是外伤拍的CT片在软组织窗的 下面还会有骨窗（如图所示），下面的骨窗主要是显示颅 骨的，骨头为明显的白色，里面的脑组织
临床医学头颅CT解剖ppt课件
扫描参数设置与优化建议
层厚与层间距
根据病变大小和部位选择合适的 层厚和层间距，一般层厚为 5mm，层间距为5mm。
扫描范围
根据病变部位和临床需求确定扫 描范围，一般从颅底至颅顶。
窗宽与窗位
调整窗宽和窗位以突出病变组织 和正常组织的对比度，一般窗宽 为80-100HU，窗位为30-40HU。
图像重建算法
起自颈内动脉，向外上方走行，供应大脑半球背外侧面的大 部分和岛叶。
大脑后动脉
起自基底动脉，向后上方走行，供应大脑半球内侧面的一部 分和枕叶。
颅神经
共有12对，包括嗅神经、视神经、动眼神经、滑车神经、 三叉神经、展神经、面神经、前庭蜗神经、舌咽神经、迷走 神经、副神经和舌下神经。
常见变异和异常情况
颅内血管异常
脑膜瘤
CT平扫可显示等或高密度肿块，边界清 晰，与硬脑膜相连。增强扫描可见肿块 明显均匀强化，有助于诊断和鉴别诊断。
脑积水、脑萎缩等非占位性病变
脑积水
CT平扫可显示脑室系统扩大，脑沟、脑裂增宽，脑组织受压变 薄。增强扫描无明显强化，有助于明确病变程度和制定治疗方 案。
脑萎缩
CT平扫可显示脑组织体积缩小，脑室系统扩大，脑沟、脑裂增 宽。增强扫描无明显强化，有助于鉴别诊断和评估病情严重程 度。
掌握颅内血管走行及分布
02
熟悉大脑前、中、后动脉及其分支的走行和分布，理解Willis环
的构成和意义。
学习颅脑常见病变的CT表现
03
掌握脑梗死、脑出血、脑肿瘤等常见病变的CT影像特征，提高
阅片能力。
结合实际案例，加深理解记忆
分析典型病例的CT影像
通过实际病例的CT影像，分析病变部 位、范围及与周围组织的关系，加深 对疾病的认识。
头颅CT解剖及诊断ppt课件
与X线平片比较优缺点分析
辐射剂量
头颅CT的辐射剂量较X线平片高，可能增加患者的辐射风险。
价格较高
头颅CT检查价格通常高于X线平片。
与MRI检查互补性分析
无辐射
MRI检查无辐射，对患者无损伤。
多参数成像
MRI可提供多参数成像，对软组织分辨率高，有助于更准确地诊断颅内病变。
与MRI检查互补性分析
• 功能成像：MRI可进行功能成像，如弥散加权成像（DWI）和灌注加权成像（PWI），有助于评估病变的血流动力学和代谢 情况。
颅脑损伤评估与治疗决策支持
急性颅脑损伤
CT可快速准确地显示颅骨骨折、 硬膜外/下血肿、脑挫裂伤等急 性损伤表现，为临床急救提供重
要依据。
慢性颅脑损伤
对于脑积水、脑萎缩等慢性损伤 ，CT可明确病变程度及范围，为
治疗决策提供支持。
颅内压监测
通过CT测量脑室大小、中线结构 移位等参数，可间接评估颅内压
变化，指导临床治疗。
颅缝
各颅骨之间的连接缝隙， 如冠状缝、矢状缝等。
颅底
颅骨底部结构复杂，包括 前颅窝、中颅窝和后颅窝 。
颅内主要血管与神经
大脑动脉环
位于脑底，由前交通动脉 、两侧大脑前动脉起始段 、两侧颈内动脉末段等组 成。
主要脑动脉
包括颈内动脉系统和椎-基 底动脉系统，供应大脑半 球及脑干等部位的血液。
主要脑神经
密度异常
如高密度影可见于出血、钙化 等；低密度影可见于水肿、梗
死等。
形态异常
如脑回增宽、脑沟变窄等提示 脑萎缩；局部脑组织肿胀提示 脑炎或肿瘤等。
脑室系统异常
如脑室扩大提示脑积水；脑室 变小提示颅内压增高。
蛛网膜下腔异常

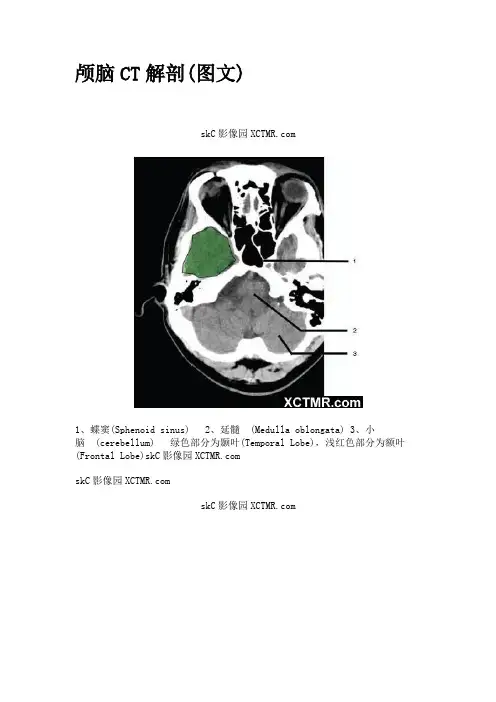

颅脑CT解剖带图解
颅脑CT解剖(图文)skC影像园1、蝶窦(Sphenoid sinus)2、延髓(Medulla oblongata)3、小脑(cerebellum) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园skC影像园4、第四脑室(Fourth ventricle)5、小脑中角(Middle cerebellar peduncle)6、乙状窦(Sigmoid sinus)7、颞骨及乳突气房 (Petrous temporal bone and mastoid air cells) 8、桥小脑角(Cerebellopontine angle) 9、脑桥(Pons) 10、垂体窝(Pituitary fossa) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园11、小脑蚓部(Cerebellar vermis) 12、基底动脉(Basilarartery) 13、桥前池(Prepontine cistern) 14、鞍背(Dorsum sellae) 15、侧脑室颞角(Temporal horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园16、环池(Ambient cistern) 17、角间池(Interpeduncular cistern) 18、大脑角(Cerebral peduncle) 19、侧裂池(Sylvian fissure) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe) skC影像园skC影像园20、小脑上池 (Third ventricle) 21、侧脑室前角 (Frontal horn of lateral ventricle) 21a、第三脑室(Thirdventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园22、尾状核头部 (Head of caudate nucleus) 23、岛叶 (Insular cortex) 24、外囊(External capsule) 25、豆状核(Lentiform nucleus) 26、丘脑(Thalamus) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园27、纵裂(Interhemispheric fissure) 28、内囊前肢(Anterior limb of internal capsule) 29、内囊膝部(Genu of internal capsule) 30、内囊后肢(Posterior limb of internal capsule) 31、侧脑室三角区及脉络丛钙化(Trigone of lateral ventricle and calcified choroid plexus) 32、侧脑室枕角(Occipital horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园33、侧脑室体部(Body of lateral ventricle) 34、放射冠(Corona radiata) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园35、半卵圆中心(Centrum semiovale) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe) 额骨(FB— Frontal bone) 顶骨(PB — Parietal bone) 枕骨(OB— Occipital bone)skC影像园skC影像园36、中央前回(Pre-central gyrus) 37、中央沟(Centralsulcus ) 38、中央后回(Post-central gyrus) 浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园。
头颅CT解剖及诊断
CT读片原则
扫描位置与层次的判断 了解人体横断层解剖，观察扫描位置是否正确。
异常影像的观察 病变影像的部位、大小、数目、边缘、密度、内 部结构、与周围的关系等，如为复查则需对病变 进行动态描述。
分析与判断 诊断的基础是首先了解正常影像解剖，并对各种 疾病的病理变化有深入的了解，再结合临床做出 正确判断。
颅后窝：“Y”字形或“V”字形的小脑幕，幕下结 构在内侧（小脑上蚓部），幕上结构在外侧（枕 叶）。
四叠体池：位于小脑蚓部前方。
纵隔裂 尾状核头 第三脑室
上丘
松果体
(钙 化)
额叶
侧脑室前角
外侧裂池 第
岛叶
三
脑
丘脑
室
下
部
枕叶
侧脑室后角 层
面
四叠体池
第三脑室下部层面
四、第三脑室上部层面
基底核、丘脑。 内囊前脚（前肢）：尾状核和豆状核之间。 内囊膝部和后脚（后肢）：位于豆状核（由外
急 性 硬 膜 外 血 肿
急性硬膜外出血
硬膜下血肿
硬脑膜与蛛网膜之间的血肿，分为急性、亚急性、慢性硬膜 下血肿。 急性硬膜下血肿：3天内 亚急性硬膜血肿：4天—3周 慢性硬膜下血肿：3周以后
急性硬膜下血肿病情较危重，发展快，很少出现中间清醒期， 颅内高压和脑疝症状出现早，定位征不明显。
亚急性硬膜下血肿表现与急性相似，症状出现较晚、较缓和。 慢性硬膜下血肿常发生于脑萎缩的老年人，外伤轻微，常在
晶状体 眼球
颞叶极部 蝶 窦 层 面
桥脑
小脑半球
筛窦 蝶窦 基底动脉 桥脑
乙状窦
小脑中脚 小脑延髓池
视神经
海绵窦
颞叶
蝶
窦
桥小脑角池 顶
头颅CT断层解剖ppt
脑池结构
大脑纵裂池
小脑延髓池
位于大脑纵裂内，容纳大脑大静脉外侧窝池
位于大脑外侧窝内，容纳大脑中动脉 。
脑膜结构
硬脑膜
01
分为三层，外层为骨膜，中层为硬脑膜，内层为软脑膜。
蛛网膜
02
覆盖在脑表面的薄膜，分为蛛网膜颗粒和蛛网膜绒毛，是脑脊
液循环的重要部分。
提高诊断准确性与可靠性
标准化诊断流程
建立和完善头颅CT断层解剖的标准化诊断流 程，确保医生遵循统一的诊断标准。
多学科合作
加强神经外科、神经内科、放射科等多学科的合作 ，共同讨论和会诊复杂病例，提高诊断准确性和可 靠性。
定期评估与验证
定期对头颅CT断层解剖的诊断结果进行评估 和验证，及时发现并纠正可能的误差。
病变识别
通过观察异常密度、形态和结构变化，判断是否 存在病变。
测量与计算
对病变的大小、范围和数量进行测量，计算病灶 的体积和密度等参数。
常见病变的CT表现
脑出血
在CT图像上表现为高密 度影，周围可见低密度
水肿带。
脑梗死
在CT图像上表现为低密 度影，周围可见高密度
水肿带。
颅内肿瘤
在CT图像上表现为异常 密度影，形态不规则， 周围可见水肿带和占位
脑膜病变
脑膜炎
脑膜炎症，可引起头痛、呕吐、意识障碍等症状，需进一步 检查确诊。
脑膜肿瘤
脑膜内出现占位性病变，可引起头痛、呕吐、视力障碍等症 状，需进一步检查确诊。
颅骨病变
颅骨骨折
颅骨骨折可引起头痛、呕吐、意识障碍等症状，需进一步检查确诊。
颅骨肿瘤
颅骨内出现占位性病变，可引起头痛、呕吐、视力障碍等症状，需进一步检查确诊。
头颅CT影像解剖ppt
四脑室
2cm
鞍上池 环池
3cm
三脑室 四叠体池
4cm
侧脑室前角
外侧裂池 三脑室 大脑大静脉池 小脑上池
侧脑室三 角区及后 角
5cm
基底节区：尾状核、 豆状核
ห้องสมุดไป่ตู้
5cm
豆状核：苍白球（内）、 壳核（外）
基底节区结构
基底节（Basal ganglia） （又称基底神经节）是指 从胚胎端脑神经节小丘发 育而来的神经核团，是大 脑的中心灰质核团，包括 杏仁核、纹状体和屏状核。 纹状体又分为：尾状核和 豆状核，豆状核又可分为： 壳核和苍白球。壳核和尾 状核合称为新纹状体，苍 白球为旧纹状体。壳核是 高血压脑出血好发部位。
基底节区
杏仁核
纹状体
屏状核
尾状核 豆状核
壳核
苍白球
新纹状体 旧纹状体
侧脑室体部
6cm
10张图搞定正常头颅CT断层解剖
10张图搞定正常头颅CT断层解剖
当代神经内科医生必须掌握的一门技巧就是：解读神经影像学检查结果，其中入门项就是头颅CT。
如果想修炼成「火眼金睛」，一眼识别病灶，首先需要做的就是掌握正常头颅CT各层面解剖结构。
头颅CT通常为水平位扫描，常规10层，层厚10mm，信号强度与密度有关：骨>灰质>白质>水>气体，正常情况下血管、垂体、松果体、硬脑膜可强化。
点击图片可查看大图。
本文来自丁香园。
主任提问三叉神经核性感觉障碍最常见于哪3类疾病？回复「0428」可获取答案。
颅脑CT阅片浅谈 ppt课件
鞍上池层面
62
63
第三脑室下部层面 显示侧脑室前角的下部 前方：额叶 外侧：尾状核头部 后方中线处：第三脑室，其两侧连接丘脑 颅后窝：“Y”字形或“V”字形的小脑幕，幕下结构 在内侧（小脑上蚓部），幕上结构在外侧（枕叶）。 四叠体池：位于小脑蚓部前方。
64
第三脑室下部层面
65
49
基底动脉环
50
（2） 静脉
浅静脉组：大脑上静脉、大脑中浅静脉、 大脑下静脉、Trolard v 和 Labbe’ V.
深静脉组: 大脑内静脉、基底静脉 大脑大静脉（Galen V.） 直窦
51
Trolard V. Labbe’ V.
52
53
54
大脑内静脉 基底静脉
大脑大静脉 直窦
55
74
侧脑室上部层面
75
大脑皮质下部层面（半卵圆中心层面）
在胼胝体和侧脑室上方，大脑镰自前向后贯穿中 线。
白质部分为半卵圆中心。 额叶范围缩小，顶叶所占比例扩大，枕叶基本消
失。 半卵圆中心：位于胼胝体上方，由左右大脑半球
髓质形成的有髓纤维，对称位于大脑镰两侧区域。
76
大脑皮质下部层面
77
100
影像学表现
CT//SAH
创伤性SAH与其它原因引起者表现相同 脑沟、裂、池内出现高密度影（蛋白含量高） 纵裂池内蛛网膜下隙出血，以形成羽毛状高密度影为特征 吸收、消散快，短者1-2天，长者一周，最短可10小时 约出血一周后（亚急性或慢性）CT很难显示 （蛋白量低或被稀释），此时 MRI效果较佳 伴发硬膜外血肿、硬膜下血肿、脑挫裂伤表现
44
椎动脉 基底动脉 行程与分布
45
基底动脉 行程与分支
头颅正常CT解剖及诊断
概念：部分容积效应是指CT图像中一个像素或层面内包含了两种或多种不同密度的组织，导致密度测量值不准确。
Hale Waihona Puke 原因：由于CT扫描时X线束的宽度有限，一个层面内同时存在不同密度的组织时，像素的CT值将向其中一种组织靠拢，导致图像失真。
预防：针对部分容积效应伪影的预防，可以通过增加扫描层厚、减少扫描间隔或采用薄层扫描等技术来降低其影响。
PART ONE
头颅CT解剖
PART TWO
头颅CT的解剖结构
大脑：控制人体所有功能的主要器官，分为左右两个半球
颅骨：由23块骨头组成，保护大脑和其他重要器官
脑膜：三层膜包围大脑和脊髓，提供保护和支持
脑室：充满脑脊液的四个室，为大脑提供缓冲和营养
脑实质的CT解剖
脑实质由大脑、小脑和脑干组成，是中枢神经系统的主要部分。
头颅CT检查可评估脑外伤患者的预后，预测并发症的发生风险
脑肿瘤的诊断与鉴别诊断
脑肿瘤的CT表现：密度、形态、强化方式等方面的特点
鉴别诊断：不同类型的脑肿瘤之间的鉴别要点
诊断流程：从临床表现、影像学检查到病理诊断的完整过程
诊断价值：CT检查在脑肿瘤诊断中的重要性和优势
脑血管疾病的诊断与鉴别诊断
添加标题
脑室扩张的原因：脑室扩张的原因有多种，包括脑积水、颅内肿瘤、炎症等。
脑室扩张的诊断标准：根据CT图像，测量脑室各径线值，判断是否超过正常范围。同时，观察脑室内脑脊液的密度和流动性，以及脑室周围组织的情况，综合判断是否存在脑室扩张。
脑室扩张的治疗：针对不同的病因，采取不同的治疗方法。如脑积水可采用分流手术，颅内肿瘤则需根据具体情况进行手术切除或放射治疗等。
颅内钙化的正常变异
生理性钙化：常见于松果体区、脉络膜丛和大脑镰等部位，通常无临床症状，无需特殊处理
头颅CT简读-课件(2)
了解头颅CT 头颅大体解剖结构 头颅CT正常简读 了解颅脑基本病变的主要CT表现
CT扫描基线
扫描基线 听眉线：外眶上嵴到耳屏上缘 听眦线：外眼眦到耳屏上缘头 听眶线：外眶下嵴到耳屏下缘
颅脑扫描 一般以听眶下线为基线向上扫至头顶 层厚：8-10 mm, 层距：10 mm
CT头颅扫描
（四） 较少见的还有直回疝、小脑幕裂孔上疝和切口疝等。
小脑幕切迹疝
脑内肿瘤和脑外肿瘤的CT表现
（一）脑内胶质瘤起源于脑白质，转移瘤居脑皮层 或皮层下。 CT表现： 1.肿瘤主要部分仍位于脑实质内； 2.瘤周多有水肿，肿瘤与正常脑组织分界欠清楚； 3.肿瘤以窄基与硬膜相接融； 4.颅骨一般无改变。另外，还有相应部位的脑功 能受损。
(一) 低密度肿瘤，其内部成分可以是肿瘤 的坏死组织、水分和脂类。
坏死的肿瘤常见于星形细胞瘤、室管膜 瘤、髓母细胞瘤和转移瘤等。
水样密度病变有蛛网膜囊肿、囊性胶质 瘤等。
脂类密度病变CT值更低，多为负值，见 于脂肪瘤、表皮样囊肿、皮样囊肿等。
（二）高密度肿瘤，其内部成分可以是实性肿 瘤，也可以是肿瘤内部的出血或钙化。这三者的 CT值是依次增加的。
CT表现 ①平扫呈均匀高密度影（75%）、等密度（25%）、 低密度（1%）类圆形肿块，边缘清晰。 ②附于硬膜表面（基底宽与硬膜成钝角）。 ③钙化（占15%-20%）。 ④邻近骨质改变。 ⑤瘤周水肿。
⑥90%呈明显均一强化，10%-15%呈不典型环 状强化。
⑦上矢状窦旁的脑膜瘤可因静脉窦受侵而产 生脑水肿。
★ CT增强：脑实质转移瘤多呈均一或环状强化。室管 膜下转移则为沿脑室周围出现带状强化影。柔脑膜转 移为脑池、脑沟弥漫强化和皮质结节。硬脑膜转移多 为硬膜局限性增厚并明显强化或呈结节状强化，少数 可表现为与硬脑膜广基相连的异常强化的肿块，类似 脑膜瘤。颅骨转移为骨破坏区内异常强化的肿块，可 突破颅骨达头皮下
(医学课件)头颅CT解剖
脑肿瘤
CT扩散成像可用于判断肿瘤的恶 性程度和预后，CTA可提供肿瘤 血管信息有助于制定放疗计划。
神经系统感染
CT功能成像有助于判断感染类型和 程度，指导抗生素使用。
头颅CT功能成像的局限性
辐射剂量
CT检查过程中存在一定辐射剂量，应尽量避免不必要的检查。
图像质量
头颅CT功能成像技术受限于扫描技术和图像质量的影响，可能存 在误判和漏诊情况。
应用范围
目前头颅CT功能成像技术主要应用于颅内病变的诊断和治疗评估 ，对于某些轻微病变仍存在局限性。
05
特殊病例头颅CT解剖及临床应用
特殊病例头颅CT解剖
颅骨和颅底CT解剖
颅骨包括额骨、顶骨、颞骨、枕骨等，颅底有前、中、后颅底， 容纳脑和脑脊液。CT能清晰显示颅骨和颅底的骨质结构及毗邻关 系。
颅内肿瘤CT解剖
成像原理
基于脑组织对造影剂的吸收和分布情况，通过测量特定 区域的CT值变化，计算局部脑组织的血流速度、流量和 血管渗透性等参数。
图像处理
将获得的原始图像进行后处理，生成脑血流图、脑血容 量图和脑血流量图等定量图像。
头颅CT灌注成像的临床应用
脑缺血
脑肿瘤
通过观察脑血流速度、流量和血管渗透性等 参数，评估脑缺血的严重程度和范围，为临 床治疗方案制定提供依据。
阳性率。
02
有创检查
虽然头颅CT血管成像是一种非侵入性检查，但仍然需要在静脉中注射
碘对比剂，存在一定的过敏风险。来自03检查费用较高
头颅CT血管成像检查费用相对较高，可能不适用于大规模筛查。
03
头颅CT灌注成像及临床应用
头颅CT灌注成像技术
定义
头颅CT灌注成像是一种无创性检查脑血流动力学状态的 技术，通过静脉注射造影剂，在CT扫描下观察脑组织的 血流灌注情况。
头颅CT读片PPT课件
精选2021最新课件
12
1、颅底蝶鞍
颅前窝底部：眼眶或眶顶、筛窦、蝶窦、鸡冠及 前床突。
颅中窝：前界：蝶骨；后界：颞骨岩部（岩骨）； 内缘：海绵窦及垂体窝；外缘：颞骨；窝内为颞 叶，其内侧为海马回。
精选2021最新课件
13
颅后窝：前缘：岩骨；后缘：枕骨；鞍背后方：脑 桥前池，向两侧延伸为脑桥小脑角池；
精选2021最新课件
8
窄窗宽显示的CT值范围小，每级灰阶代表的CT 值幅度小，因而对比度强，可分辨密度较接近的 组织或结构，如检查脑组织宜选用窄的窗宽；
反之，窗宽加宽则每级灰阶代表的CT值幅度增 大，对比度差，适于分辨密度差别大的结构如肺、 骨质。
精选2021最新课件
9
窗位：是指窗宽上、下限CT值的平均数。
观察某组织的细微结构最好选择该组织的CT值 为中心进行扫描,这个中心即为窗位。
窗位的高低影响图像的亮度：窗位低图像亮度高 呈白色；窗位高图像亮度低呈黑色。
在实际操作中尚须兼顾其它结构选用适当的窗位。
精选2021最新课件
<<
10
异常影像的观察：病变影像的部位、大小与数目、 边缘、密度、内部结构以及与周围的关系等，如为 复查则需对病变进行动态描述。
精选2021最新课件
4
精选2021最新课件
5
组织器官产生各种病变时，CT值亦相应变化，然 而有时病变与正常组织呈等密度时，可以应用增 强扫描来加以区别。
精选2021最新课件
6
CT读片原则
扫描位置与层次的判断：首先了解人体横断面解剖， 观察扫描图像位置是否正确，各脏器是否包括，扫 描计划是否恰当。
25
精选2021最新课件
26
手把手教你读懂颅脑CTppt课件
基底节区：尾状核、 豆状核
5cm
豆状核：苍白球（内）、 壳核（外）
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
一 检查方法：
1 颅骨平片：骨折、颅骨疾病。 2 脑血管造影：DSA
脑血管病变诊断。 介入放射学。
3 CT：外伤、急性脑出血。 颅骨和钙化性病变。
4 MRI：多方位成像、颅底病变、MRA。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
豆状核钙化
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
大脑镰钙化
缰联合
松果体钙化 齿状核钙化
脉络膜丛钙化
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
• 右顶叶胶质瘤并出血 右顶叶不规则混杂密度灶，
周围有指套状低密度水肿
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
2、间接征象：
（1）病灶周围水肿：肿瘤周围、血肿周围。 （2）脑池、脑室受压变形移位，中线结构 向健侧移位（占位）； 或脑室萎缩扩大，中线结构向患侧移 位（陈旧性病变）。 （3）骨质改变： A、颅骨增生、破坏：脑膜瘤。 B、蝶鞍扩大：垂体瘤。 C、内听道扩大：听神经瘤。
优质课件头颅CT报告解读
质束、听辐射和视辐射。 内囊的血供来自大脑中动脉的垂直分支豆纹 动
脉，管腔细，压力高，极易形成微动脉瘤， 当血
压突然升高时就会破裂出血，所以内囊是 脑出血
的好发部位。 当内囊损伤时会出现：偏身感觉丧失（丘脑 中央
颅脑CT扫描技术
摆位：头颅左右对称，确认患者位于中心位置（正中线上）， 患者仰卧，头颅在头架内摆正放平，下颌内收，使正 中定位灯与鼻中线重合，内部定位灯光线与om线（眼 外眦与耳孔的连线）重合。驼背或不能仰卧者采用左 或右侧卧位，正中定位灯线平耳，侧位定位线平鼻中 线。
Company Logo
层面的选择：基线
Company Logo
第四脑室
第五脑室 又称透明隔间腔，正常胎儿4个月时， 原始透明隔内形成中缝，发展为分离的小叶， 小叶间隙称为透明隔腔，内充脑脊液，一般 不通其他脑室，又有观点认为其通过孟氏孔 与侧脑室相通（但另有观点认为：它们不参 与脑脊液系统的循环），其双侧壁平行，在 出生后2个月，双侧透明隔小叶融合，透明隔 腔消失，但有12%～15%直到成年仍存在。
Company Logo
Company Logo
第六脑室（Verga氏腔） 又称穹隆状腔，大多由海马连合闭合不全所致， 不属于脑室系统，常由第五脑室向后扩展形成， 亦可单独存在。它的上面是胼胝体的体部与压 部，前方和侧方是穹隆柱和体部，向后下延伸 终止于穹隆脚附近。大多数无特异性临床表现
Company Logo
辐射受损）、偏瘫（皮质脊髓束、皮质核 束受损）
和偏盲（视辐射受损），“三偏征”
外囊：是位于屏状核和豆状核 之间的白质带，主要由岛叶发 出的皮质被盖纤维组成。
