第三章 汽轮机转速控制系统
汽轮机调速系统的原理
汽轮机调速系统的原理
汽轮机调速系统是通过调节汽轮机的进气量或出力负荷来实现稳定的转速控制的。
其基本原理是根据转速信号对进气量或出力负荷进行反馈调节,使汽轮机转速维持在设定值附近。
调速系统通常由三部分组成:传感器、调节器和执行机构。
传感器用于测量汽轮机的转速,反馈给调节器。
调节器根据转速信号与设定值之间的差异,生成控制信号。
执行机构将控制信号转换为调节阀或调节装置的动作,调节汽轮机的进气量或出力负荷。
在调速系统的工作过程中,当汽轮机的转速低于设定值时,调节器会发出使进气量增加或出力负荷减小的信号,使汽轮机的转速上升。
反之,当转速高于设定值时,调节器会发出使进气量减少或出力负荷增加的信号,使汽轮机的转速降低。
调速系统的关键在于传感器的准确性和调节器的响应速度。
传感器应具备快速、准确地测量汽轮机转速的能力,以便及时提供反馈信号。
调节器需要能够根据转速信号的变化快速调整控制信号,以保持转速的稳定。
总结而言,汽轮机调速系统的原理是基于转速信号的反馈调节,通过调节汽轮机的进气量或出力负荷来实现稳定的转速控制。
通过传感器、调节器和执行机构的协调工作,使汽轮机的转速能够保持在设定值附近。
汽轮机的调速系统说明书
汽轮机的调速系统说明书这是一份汽轮机的调速系统说明书,旨在详细介绍汽轮机的调速系统组成部分、工作原理和使用方法,以帮助操作人员更好地掌握和操作该系统。
一、调速系统组成部分汽轮机调速系统由四个主要组成部分构成:转速仪表系统、调速器系统、冷却系统和润滑系统。
1. 转速仪表系统转速仪表系统由转速计和霍尔效应传感器组成。
转速计通常安装在发电机转子上,能够通过测量旋转角度来计算转速。
霍尔效应传感器安装在涡轮转子上,通过磁场感应来检测转子速度。
2. 调速器系统调速器系统的主要组成部分包括执行器、执行机构和控制器。
控制器的作用是接收来自转速仪表系统的信号,判断轴速度是否在设定范围内,然后通过执行机构来调整汽轮机的功率输出。
3. 冷却系统汽轮机的转子和调速器等部件工作时会产生大量热量,需要通过冷却系统来管理。
冷却系统主要包括润滑油冷却、水冷却和空气冷却等方式。
4. 润滑系统润滑系统是汽轮机正常工作的关键组成部分,主要有压力油泵、油箱和滤清器等设备,用来保证汽轮机各部件的润滑和减少磨损。
二、调速系统工作原理汽轮机的调速系统通过控制汽轮机的功率输出来实现转速的稳定,有利于保持机组的稳定性和安全性。
当汽轮机转速变化时,转速计中的霍尔传感器会产生信号,传送到控制器中,控制器会计算出当前转速与设定转速之间的误差,并将误差信号转化为控制器输出信号。
控制器输出信号经过放大、放大直至适当的电压,然后转移给执行器并控制活塞运动,从而调整汽轮机功率输出,以达到稳定的转速。
三、调速系统的使用方法操作人员应按照以下步骤使用汽轮机的调速系统:1. 在启动汽轮机前,检查各部件是否处于正常状态,确认冷却系统和润滑系统工作正常。
2. 启动汽轮机并监测其转速。
如果转速低于设定转速,则调速器会根据误差信号自动增加汽轮机的功率输出。
3. 监测汽轮机的运行状况,确保转速稳定在设定范围内。
如果有异常情况出现,应立即停机并进行检查。
总之,汽轮机的调速系统是实现汽轮机转速稳定的关键系统,由转速仪表系统、调速器系统、冷却系统和润滑系统组成。
【2019年整理】13第3讲汽轮机转速控制
Add
转速目标值 49 DEMAND 28 给定值 18 REFDMD 54
Add
+1.0 Y -1.0 24:242
0.0 +1.0 Y -1.0 51:510
TwoSel X1 Y X2
52:520
TwoSel X1 Y X2
53:530
Add
0.0 +1.0 Y -1.0 54:540
操作员站
转速目标 值设定 ATC装置
目标值
给定值处理
给定值 +
-
阀门切换
TV/GV PI PI’
TV 伺服系统 GV 伺服系统
升速率 GO HOLD
WSA 实际转速 WSB WSC
三 选 二
汽轮机DEH控制系统中的转速控制系统具有以下特点: (1)转速控制系统中的PI调节器一般为纯积分作用。 (2)转速控制系统的输出端设有限制器,以防止汽轮机超速。 (3)在手动方式时,转速控制系统跟踪实际阀位。 (4)转速超过103%额定转速时或在机组并网运行(BR=1)时, 转速控制系统的输出等于0。
1 67 47 37
SFT X1 Y X2 Z
30:300
SFT X1 Y X2 Z
37:370
转速目标值 49 DEMAND 28
并网 未在 ATC控制
37 13 37 13
SFT X1 Y X2 Z
40:400
转速目标值 ODMD3
49 7
Or
Z1 Z2 D
24:240
Not
Z1 D
25:250
次返回给定值运算模块的“循环增量法” 对负荷给定值进行处 理,使其最终等于设定的转速目标值,进而控制汽轮机的升速过 程,其主要处理流程如下图所示:
汽轮机控制系统
汽轮机控制系统包括汽轮机的调节系统、监测保护系统、自动起停和功率给定控制系统。
控制系统的内容和复杂程度依机组的用途和容量大小而不同。
各种控制功能都是通过信号的测量、综合和放大,最后由执行机构操纵主汽阀和调节阀来完成的。
现代汽轮机的测量、综合和放大元件有机械式、液压式、电气式和电子式等多种,执行机构则都采用液压式。
调节系统用来保证机组具有高品质的输出,以满足使用的要求。
常用的有转速调节、压力调节和流量调节3种。
①转速调节:任何用途的汽轮机对工作转速都有一定的要求,所以都装有调速器。
早期使用的是机械式飞锤式离心调速器,它借助于重锤绕轴旋转产生的离心力使弹簧变形而把转速信号转换成位移。
这种调速器工作转速范围窄,而且需要通过减速装置传动,但工作可靠。
20世纪50年代初出现了由主轴直接传动的机械式高速离心调速器,由重锤产生的离心力使钢带受力变形而形成位移输出。
图 1 [液压式调速器]为两种常用的液压式调速器的工作原理图[液压式调速器],汽轮机转子直接带动信号泵(图1a[液压式调速器])或旋转阻尼(图1b[液压式调速器]),泵或旋转阻尼出口的油压正比于转速的平方,油压作用于转换器的活塞或波纹管而形成位移输出。
②压力调节:用于供热式汽轮机。
常用的是波纹管调压器(图 2 [波纹管调压器])。
调节压力时作为信号的压力作用于波纹管,使之与弹簧一起受压变形而形成位移输出。
③流量调节:用于驱动高炉鼓风机等流体机械的变速汽轮机。
流量信号通常用孔板两侧的压力差(1-2)来测得。
图3 [压差调节器]是流量调节常用压差调节器波纹管与弹簧一起受压变形而将压力差信号转换成位移输出。
汽轮机除极小功率者外都采用间接调节,即调节器的输出经由油动机(即滑阀与油缸)放大后去推动调节阀。
通常采用的是机械式(采用机械和液压元件)调节系统。
而电液式(液压元件与电气、电子器件混用)调节系统则用于要求较高的多变量复合系统和自动化水平高、调节品质严的现代大型汽轮机。

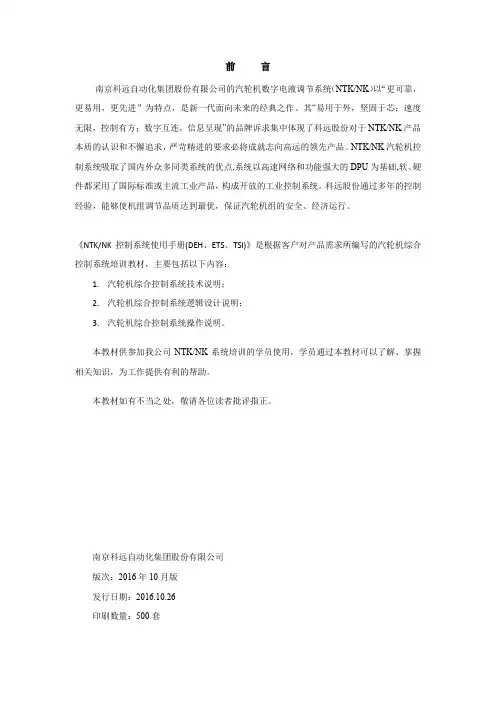

NTK-NK控制系统使用手册20161026
前言南京科远自动化集团股份有限公司的汽轮机数字电液调节系统(NTK/NK)以“更可靠,更易用,更先进”为特点,是新一代面向未来的经典之作。
其“易用于外,坚固于芯;速度无限,控制有方;数字互连,信息呈现”的品牌诉求集中体现了科远股份对于NTK/NK产品本质的认识和不懈追求,严苛精进的要求必将成就志向高远的领先产品。
NTK/NK汽轮机控制系统吸取了国内外众多同类系统的优点,系统以高速网络和功能强大的DPU为基础,软、硬件都采用了国际标准或主流工业产品,构成开放的工业控制系统。
科远股份通过多年的控制经验,能够使机组调节品质达到最优,保证汽轮机组的安全、经济运行。
《NTK/NK控制系统使用手册(DEH、ETS、TSI)》是根据客户对产品需求所编写的汽轮机综合控制系统培训教材,主要包括以下内容:1.汽轮机综合控制系统技术说明;2.汽轮机综合控制系统逻辑设计说明;3.汽轮机综合控制系统操作说明。
本教材供参加我公司NTK/NK系统培训的学员使用,学员通过本教材可以了解、掌握相关知识,为工作提供有利的帮助。
本教材如有不当之处,敬请各位读者批评指正。
南京科远自动化集团股份有限公司版次:2016年10月版发行日期:2016.10.26印刷数量:500套目录第一章汽轮机综合控制系统技术说明书 (1)1.1 系统概述 (1)1.2 NTK/NK汽轮机数字电液调节系统简述 (2)1.3 NTK/NK汽轮机数字电液调节系统的技术指标 (3)1.4 汽轮机数字电液调节系统主要功能 (4)1.4.1 DAS功能 (4)1.4.2 自动控制系统 (5)1.4.3汽机跳闸保护系统(ETS) (7)1.4.4汽轮机安全监测仪表(TSI) (7)1.5 NTK/NK汽轮机数字电液调节系统电子部分构成 (8)1.5.1 DEH系统的电子部分 (8)1.6 NTK/NK订货型号 (12)第二章汽轮机综合控制系统逻辑设计说明 (13)2.1 汽轮机挂闸(复位) (13)2.2 阀位标定 (13)2.3 摩擦检查 (13)2.4 转速控制(三种启动方式互为闭锁) (14)2.5严密性试验 (15)2.5.1主汽门严密性试验 (15)2.5.2高调门严密性试验 (15)2.6超速保护试验 (16)2.7 机组并网 (17)2.8负荷控制 (18)2.8.1阀位控制 (18)2.8.2功率回路控制 (18)2.8.3主汽压回路控制 (18)2.9 一次调频 (19)2.10 主汽压保护 (19)2.11 UNBACK功能 (19)2.12 甩负荷保护 (20)2.13 负荷遥控 (20)2.14 抽汽压力控制 (20)2.15 阀位限制 (21)2.16 调门活动试验 (21)第三章汽轮机综合控制系统操作说明 (22)3.1 NTK/NK系统主要功能 (22)3.2 NTK/NK系统画面介绍 (23)3.3 NTK/NK系统的操作 (25)3.3.1 并网前操作 (25)3.3.2 并网后操作 (32)3.3.3 主汽压保护 (35)3.3.4 主汽压控制 (35)3.3.5 快减负荷 (36)3.3.6 一次调频 (36)3.3.7 低抽投入 (37)3.3.8 活动试验 (38)3.3.9 协调控制 (39)3.4 其它画面操作 (39)3.4.1 ETS控制 (39)3.4.2 TSI控制 (40)3.4.3 其它画面 (41)第一章汽轮机综合控制系统技术说明书1.1 系统概述近年来随着计算机技术的发展及用户对自动化要求的不断提高,中小汽轮机(特别是抽汽机组及联合循环机组)也陆续开始应用数字电液控制系统。
汽轮机调速系统
汽轮机调速系统目录第一章工作原理 (2)第二章调速系统性能 (4)第三章结构说明及动作原理 (5)第一节感应机构 (5)第二节放大机构 (8)第三节提升配汽机构 (11)第四节反馈装置 (12)第五节同步器 (13)第四章汽轮机调速系统 (14)第一节调速系统工作原理 (14)第二节调速系统性能 (16)第三节结构说明及动作原理 (17)第五章安全保护装置 (30)第一节自动主汽门 (30)第二节超速保护装置—危急遮断器及危急遮断器错油门 (31)第三节轴向位移控制器 (34)第一章工作原理单泵液压式调速系统为具有一级贯流放大,一级断流放大的单泵全液压式调速系统。
调速部分主要包括脉冲泵、二次油压调节阀、调速器、配汽机构和调速汽阀等部套。
系统中没有杠杆、齿轮等部件,灵敏度较高,工作比较可靠。
(图一)为单泵液压式调速系统调节原理图。
以汽轮机转速的变化引起主油泵出口油压的变化作为调速系统的脉冲信号,在系统中采用了两级放大,第一级放大为贯流式压力变换器。
当转速改变时,主油泵出口油压的变化,这个直接脉冲与由于主油泵油压的变化,使压力变换器产生位移所引起的放大脉冲是迭加的。
第二级放大采用了断流式错油门。
当汽轮机处于任何稳定工况时,脉冲油路中的油压保持为一个常数(设计值为3.5表压),使错油门的滑阀处在中间位置,通向油动机活塞上下油室的高压油路均被切断,调速系统的各部件均处于稳定状态。
当机组负荷增加时,汽轮机的转速开始下降,主油泵出口油压P1降低,使作用在压力变换器滑阀下部的作用力减小,在弹簧力的作用下,滑阀向下移动,将其套筒下部的排油口开大,从而使脉冲油路的排油量增多,脉冲油压P K下降,错油门滑阀在上部弹簧的作用下向下移动,将通往油动机活塞上部的高压油油口打开,高压油进入油动机活塞上部油室,迫使油动机活塞向下移动,通过提板式配汽机构开大调速汽阀,增大进汽量,从而使汽轮机的转速上升。
在油动机活塞下移的同时,减小了反馈油口的开度,使脉冲油压恢复到原来的大小,从而使错油门滑阀返回到原来的中间位置,切断通往油动机的高压油,系统又恢复稳定状态。
第3讲 汽轮机转速控制
转速目标值过临界处理单元
(2)升速率的选择与处理 )
升速率用于在汽轮机启动升速过程中对转子转速的变化率进 行控制,一般由运行人员或ATC装置进行设定,但在汽轮机启动 装置进行设定, 行控制,一般由运行人员或 装置进行设定 升速的不同阶段,也会根据需要由DEH转速控制系统自动选择不 升速的不同阶段,也会根据需要由 转速控制系统自动选择不 同的升速率: 同的升速率: 运行人员设定的升速率范围限定在0 以内; 运行人员设定的升速率范围限定在0~300r/min以内; 以内 当汽轮机处于摩擦检查阶段时,升速率自动切换为100r/min; 当汽轮机处于摩擦检查阶段时,升速率自动切换为 ;
转速目标值有效性判断
由运行人员设定的转速目标值首先要经过目标值有效性判断 由运行人员设定的转速目标值首先要经过目标值有效性判断 功能单元进行判断 其原理如下图所示: 进行判断, 功能单元进行判断,其原理如下图所示:
启动方式选择
启动方式选择单元可以根据不同启动方式在由运行人员设定 启动方式选择单元可以根据不同启动方式在由运行人员设定 转速目标值( 的经过有效性判断的转速目标值 的经过有效性判断的转速目标值(TARGET3)或由 )或由ATC装置自 装置自 动设定的转速目标值 转速目标值( 动设定的 转速目标值 ( DEHDMD)之间进行选择 , 其原理如下 ) 之间进行选择, 图所示: 图所示:
当运行人员输入新的目标值后,只有当进行( 当运行人员输入新的目标值后,只有当进行(GO)的逻辑 进行 ) 值GO=1时,控制系统才能使给定值按设定的速率趋向目标值, = 时 控制系统才能使给定值按设定的速率趋向目标值, 保持( 当保持(HOLD)的逻辑值 )的逻辑值HOLD=1时,控制系统禁止对给定值 = 时 进行调整,运行人员输入的目标值无效。 进行调整,运行人员输入的目标值无效。 (1)GO=1的条件 ) = 的条件 系统处于自动方式或维修测试方式,且不处于远方控制方式; 系统处于自动方式或维修测试方式,且不处于远方控制方式; 机组运行状态允许运行人员调整目标值; 机组运行状态允许运行人员调整目标值; 运行人员按下进行( 运行人员按下进行(GO)按钮。 )按钮。 (2)HOLD=1的条件 ) = 的条件 系统处于快速返回( 系统处于快速返回(RUNBACK)状态; )状态; 给定值等于设定的目标值; 给定值等于设定的目标值; 运行人员按下保持( 运行人员按下保持(HOLD)按钮。 )按钮。
汽轮机控制系统PPT课件
一、控制任务
1自动监测
汽轮机监测仪表(Turbine Super visor y Instrumentation, TSI)
2自动保护
(1)超速保护系统(Overspeed Protection Controller, OPC):
超速时关闭高、中压缸调节阀。 (2)危急遮断系统(Emergency Trip System, ETS,又称紧 急跳闸系统):
第26页/共82页
第三节 汽轮机运行方式
1. 操作员自动(Operator Automation,OA) 2. 汽轮机自启动(ATC) 3. 自动同期(AS) 4. 协调控制(CCS)
由运行人员根据汽轮发电机机组运行情况选择运行方式。
第27页/共82页
一、操作员自动(OA)
1、操作员直接控制 2、转速自动控制 3、功率自动控制 4、主汽压力自动控制
调节汽轮机的进汽量(也即改变发电机功率角)可控制汽轮 发电机组的输出电功率(有功功率)。
第2页/共82页
4汽轮机自动启停控制
汽轮机控制系统都设有ATC (Automation Turbine Control)功能,即 具有汽轮机自动盘车、自动升速、自动并网到 自动带负荷功能。
第3页/共82页
二、控制系统构成
f2(x)
GV1顺序阀开度L1SEQ ×
GV1阀位开度指令 图3-10 高压调节阀GV1阀位指令形成原理
其阀位开度=L1SIN×kSIN+L1SEQ×kSEQ
第21页/共82页
1
0
T
T
顺序阀方式 1
手动系统复位
T
0.00167
V≯
&
≥1 &
汽轮机调速系统控制功能分析
汽轮机调速系统控制功能分析摘要调速系统作为汽轮机组成中必不可少的组成部分,它对于汽轮机能否正常操作运行起到至关重要的作用。
如果汽轮机在工作过程中发现故障,不采取相应手段进行处理会导致汽轮机的使用寿命大大缩短,并且也会随之产生相应的安全问题。
因此,汽轮机调速系统控制功能显得尤为重要。
关键词汽轮机调速系统1.DEH的组成硬件组成:DEH是以微处理器DPU为核心的,具备CRT显示、控制操作、打印记录、系统试验等功能的独立完整的控制系统。
机组的启停运行操作和监控、系统的自诊断信息等集中在操作员站的CRT画面上和键盘上,通过键盘和CRT画面能完成所有控制操作,及获得系统运行的各种信息。
DEH电子控制柜由现场控制站、冗余服务器、操作员站、工程师站、通讯网络、打印机、继电器盘、操作回路和硬接线手操盘等组成。
软件组成:DEH控制装置的控制功能,主要由软件来完成。
控制系统软件:DEH采用MACS-II系统的WindowsNT作为功能码进行系统组态的软件平台,主控单元采用QNX软件。
多任务实时控制软件:QNX软件固化在现场控制站的主控单元上,可以完成信号转换与处理,控制运算,通信,自诊断,自动切换等功能。
I/O板级软件:固化在输入/输出(I/O)功能模板中,一般仅完成信号处理、与主控单元通信等较低层次的处理功能[1]。
2.轮机调速系统的组成汽轮机调速控制系统由三大部分组成:控制系统软件、电子控制柜与硬件和液力执行机构。
现在,我以“和利时”公司的汽轮机调速系统为例,它的电子控制柜主要是由MACS-IIDCS系统中的一个现场控制站所组成的,详细介绍如下:硬件组成:DEH的核心是微处理器DPU,它是一个完整的独立控制系统,具备控制操作、打印记录、系统检验和CRT显示等功能。
操作员站上的键盘和CRT画面集中集中着系统的自诊断信包和机组启停运行操作,只需要通过键盘和CRT画面,我们就可以完成所有控制操作系统的工作,从而获得需要的各种信息。
第三章 汽轮机转速控制系统
第三章胜利发电厂汽轮机转速控制系统一、转速调整的基本原理:在讨论汽轮发电机组的转速控制器,通常将汽轮发电轴系看作一个整体旋转刚体。
转子的转动方程为:J*dω/dt=M T-M G-Mƒ(1-1)式中:J:汽轮发电机组转子的转动惯量(Kg.m.s2)ω:转子的转动惯量(s-1)M T:汽轮机蒸汽转矩(N.m)M G:发电机电磁转矩(N.m)Mƒ:各种阻力矩(N.m)转动惯量对于特定的机组安装完成后,即为一常数,DEH要控制的转速n与角速度ω成正比。
ω=2πƒ=2πn/60 (1-2)式中:ƒ:频率(s-1)n:转速(r/min)根据汽轮机的工作原理知,汽轮机矩M T为:M T=4.73DH0η0e/n (1-3)其中:D:进入汽轮机的蒸汽流量(kg/n)H0:绝热焓降(kj/kg)η0:汽轮机相对效率n:转速(r/min)发电机电磁转矩M G,它主要取决于负载的特性,可表示为:M G =k1+k2.n+k3.n2 (1-4)其中:k1,k2,k3为随机变量,且均为正值。
各种阻力矩Mƒ,它与转速,真空,轴系油温等根本因素有关,可视随转速增大的随机变量。
由(1-1)可知,若由于某种原因n↑→M T↓,M G↑,Mƒ↑→dω/dt<0,n↓,n重新归到平衡位置。
这种现象属汽轮机的自平衡能力。
但其对于n的调节能力是非常有限的。
故必须借助于汽轮机调节系统。
而汽趋机的调节系统就通过增(减)气轮机的进气量(或进气参数)而改变动力距的大小,使其与阻力距的变化相平衡(即改变气轮机的功率)使其与外界负荷的变化相适应),从而保持机组转述基本不便的过程,称为汽轮机的转速调节。
从(1-3)可以看出,只要采用适当的手段控制汽轮机的D,就能改变M T,使M T始终跟随M G变化,以维持转速n即供电频率在规定范围内,满足国家对供电品质的要求。
调速系统:在调节过程中,汽轮机控制系统都是通过调节执行机构(油动机)来控制安装在进汽口上的调节汽阀来改变M T,以调节汽轮机的转速。
汽轮机调速系统讲义a
汽轮机调速系统培训讲义广东省电力试验研究院2005年11月目录目录 (1)第一章 (2)汽轮机调节系统的基本概念 (2)第二章 (13)功频电液调节系统 (13)第三章 (17)数字式电液调节系统(DEH) (17)第一章汽轮机调节系统的基本概念一、概述汽轮机是大型高速运转的原动机,通常在高温、高压下工作,它是火电厂中最主要的设备之一.,汽轮机调节的任务是,首先要保证汽轮机安全运行,其次要满足用户所需要的功率,再次要保证电网周波不变,因为周波过高、过低都将直接影响到用户的正常工作,要求周波不变就是要求汽轮机的转速不变,汽轮机往往具有相当完善的自动控制系统,这些系统所包含的内容大体上可分成以下几个方面。
1、自动检测系统2、自动保护系统3、自动调节系统4、程序控制系统二、汽轮机自动调节系统的发展1、机械液压式调节系统早期的汽轮机调节系统是由离心飞锤、杠杆、凸轮等机械部件和错油门、油动机等液压部件构成的,称为机械液压式调节系统(mechanical hydraulic control,MHC),简称液调。
其示意如图1-1所示。
这种系统的控制器是由机械元件组成的,执行器是由液压元件组成的。
通常只具有窄范围的闭环转速调节功能和超速跳闸功能,并且系统的响应速度较低,由于机械间隙引起的迟缓率较大,静态特性是固定的,不能根据要求任意改变,但是由于它的可靠性高,并且能满足机组运行的基本要求,所以至今仍在使用。
图1-1 机械液压调节装置示意图图1-2 电气液压式调节装置示意图2、电气液压式调节系统(electric hydraulic control,EHC)3、模拟式电气液压调节系统(AEH)随着电气元件可靠性的提高,20世纪50年代中期,出现了不依靠机械液压式调节系统作后备的纯电调系统。
开始采用的纯电调系统是由模拟电路组成的,称为模拟式电气液压调节系统(analog eleclric hydraulic control,AEH),也称模拟电调, 其示意图如图1-3所示。
汽轮机调节系统
高压电动油泵
高压电动油泵旳作用是在汽轮机开启,停 机或发生事故,主油泵不能正常工作时, 及时地向调整、保护系统和润滑系统供油。 在机组冲转前必须投入运营,建立正常油 压,高压电动油泵到机组定速后且主油泵 正常工作可退出运营。
交流润滑油泵
交流润滑油泵 在冷态开启 投入盘车前 投入运营。 主要作用是 提供润滑油, 赶出油中旳 空气。
排烟风机
• 排烟风机为离心式风 机,用于使轴承箱回油 管及油箱建立微真空, 以确保回油通畅,油烟 无外溢,确保油系统安 全、可靠。
冷油器
在一台汽轮机旳润滑系统中,常备有两台以上冷油器, 这么,既能够确保冷却效果,又能够进行轮换检修。几台冷 油器能够并联运营,也能够串联运营,串联运营比并联运营 时旳冷却效果好,但串联运营时使系统阻力增大,要求润滑 油有比较富裕旳压头.
(4)在设计允许范围内旳多种运营方式下,调 速系统必须能确保使机组顺利并入电网,家
负荷到额定、减负荷到零、与电网解列
(5)当危急保安器动作后,应确保主蒸汽门关 闭严密
汽轮 机调速系统
转速 感受机构
传动 放大机构
配汽机构
反馈机构
汽轮机主要保护系统
自动主汽门
磁力断路油门
危急遮断器
危急遮断油门
手动遮断装置 OPC超速保护
主油泵泵壳
主油泵泵体
主油泵是主轴驱动 离心泵,水平地安 装在汽轮机旳前轴 承箱内,泵轴与汽 轮机旳高压转子刚 性连接。
主油泵旳作用
主油泵为单级双吸式离心泵,安装于前轴承箱 内,直接与汽轮机主轴(高压转子延伸小轴) 联接,由汽轮机转子直接驱动。主油泵出口压 力油送到润滑油和调整油系统。
高压油泵
装置 ETS超速保护
装置
【2019年整理】13第3讲汽轮机转速控制
• 暖机转速:2040r/min
• 额定转速:3000r/min
• 转速目标值有效性判断
由运行人员设定的转速目标值首先要经过目标值有效性判断 功能单元进行判断,其原理如下图所示:
操作员目标值 TARGET 目标输入脉冲 目标输入 模块跟踪
9 8 9 48 48 49
Or
Z1 Z2
4:40
Add
D Z1 Z2 D
WSA WSB WSC WSAQ WSBQ WSCQ
2 1 2 2 2 3 56 27 56 28 56 29
ThrSel X1 Y X2 X3
4:40
转速测量值 WS TQ X
6:60 26 30 32 77
Q
Qor8 Z1 Z2 D Z3
49:490 Num=2
Or X1 D X2
50:500
脱网 逻辑跳机或 机组未挂闸
8 14 13 35
• 启动方式选择
启动方式选择单元可以根据不同启动方式在由运行人员设定 的经过有效性判断的转速目标值(TARGET3)或由ATC装置自 动设定的转速目标值(DEHDMD)之间进行选择,其原理如下 图所示:
ATC目标值 DEHDMD 转速目标值 TARGET3
29 69 18 54 1 15
Add Cnt
Z Y Rst 9:90 +1.0 Y +1.0 18:180
HLLmt
X H L Y
Sum8
X1 X2 X3 X4 Y REFTMP
17 11
Cmp
X1 D 0.0 X2 11:110
Add
+1.0 Y -1.0 13:130
同期减
1 16
Cnt
转速控制系统分析
转速控制系统分析600MW机组的DEH控制功能通常包括超速保护、基本控制和自动汽轮机程序控制。
基本控制部分是DEH的核心,从大的方面来说,基本控制主要实现的是机组并网前的转速控制和并网后的负荷控制。
以下,我们将对转速控制进行分析。
转速调节系统的功能是控制汽轮机的转速,满足机组启动和同期要求。
转速调节系统组成如下图所示,是个单回路调节系统,转速调节系统主要由转速信号的测量及处理回路、转速设定值形成回路、转速调节器、电液执行机构及机组对象等组成。
一.DEH转速控制功能DEH的转速控制通常是指从汽轮机的“预启动”到“并网”这一阶段中的通电、启动前的控制、自动预暖、挂闸、盘车、升速、并网前的试验、同步并网等一系列过程。
600MW汽轮机可选择由ICV控制冲转或由CV和ICV共同控制冲转。
当旁路系统不在自动状态时,采用高中压缸联合启动方式。
在旁路系统处于自动时,选择中压缸启动方式。
在设定目标转速后,给定转速自动以设定的升速率向目标转速逼近。
当汽机实际转速进入临界区,为了保证汽机安全通过临界区,系统自动提高升速率,将升速率改为400r/min/min以快速冲过临界区。
在升速过程中,通常需要对汽机进行中速、高速暖机,以减少热应力。
转速到达3000r/min后,可以进行自动同期并网。
DEH对自同期装置发出的增减脉冲指令进行累加,产生转速目标值,并通过限幅器将累加后的目标值限制在同期转速允许范围内(2985-3015r/min)。
二.转速控制原理在汽轮机组发电并网前,因为采用了PID控制规律,所以可实现DEH的转速闭环无差调节。
给定转速与测量转速信号进行比较后,经PID调节器运算,输出控制信号到电液伺服阀,通过伺服系统控制调节阀的开度,从而控制机组转速,使实际转速跟随给定转速变化。
控制框图如下:1.转速信号的测量及处理汽机转速由安装在汽机轴上的电感式传感器测量。
共装有三个传感器,三个传感器的输出分别送到DEH的转速处理回路,获取汽机转速。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第三章胜利发电厂汽轮机转速控制系统一、转速调整的基本原理:在讨论汽轮发电机组的转速控制器,通常将汽轮发电轴系看作一个整体旋转刚体。
转子的转动方程为:J*dω/dt=M T-M G-Mƒ(1-1)式中:J:汽轮发电机组转子的转动惯量(Kg.m.s2)ω:转子的转动惯量(s-1)M T:汽轮机蒸汽转矩(N.m)M G:发电机电磁转矩(N.m)Mƒ:各种阻力矩(N.m)转动惯量对于特定的机组安装完成后,即为一常数,DEH要控制的转速n与角速度ω成正比。
ω=2πƒ=2πn/60 (1-2)式中:ƒ:频率(s-1)n:转速(r/min)根据汽轮机的工作原理知,汽轮机矩M T为:M T=4.73DH0η0e/n (1-3)其中:D:进入汽轮机的蒸汽流量(kg/n)H0:绝热焓降(kj/kg)η0:汽轮机相对效率n:转速(r/min)发电机电磁转矩M G,它主要取决于负载的特性,可表示为:M G =k1+k2.n+k3.n2 (1-4)其中:k1,k2,k3为随机变量,且均为正值。
各种阻力矩Mƒ,它与转速,真空,轴系油温等根本因素有关,可视随转速增大的随机变量。
由(1-1)可知,若由于某种原因n↑→M T↓,M G↑,Mƒ↑→dω/dt<0,n↓,n重新归到平衡位置。
这种现象属汽轮机的自平衡能力。
但其对于n的调节能力是非常有限的。
故必须借助于汽轮机调节系统。
而汽趋机的调节系统就通过增(减)气轮机的进气量(或进气参数)而改变动力距的大小,使其与阻力距的变化相平衡(即改变气轮机的功率)使其与外界负荷的变化相适应),从而保持机组转述基本不便的过程,称为汽轮机的转速调节。
从(1-3)可以看出,只要采用适当的手段控制汽轮机的D,就能改变M T,使M T始终跟随M G变化,以维持转速n即供电频率在规定范围内,满足国家对供电品质的要求。
调速系统:在调节过程中,汽轮机控制系统都是通过调节执行机构(油动机)来控制安装在进汽口上的调节汽阀来改变M T,以调节汽轮机的转速。
我厂DEH转速/功率调节系统原理图如下:由图可以看出,在并网前只是一个简单的转速回路,目标值由运行人员设定后,经PID调节,使转速达到期望值。
在冲转过程中,关键一点是临界转速问题。
为了尽可能减小临界转速引起的震动,在DEH 中作了一定的措施:汽轮机的功率和转速在静态时的一一对应关系,称为调节系统的静态特性,它的形状一般如下图所示。
其斜率大小通常由转速不等率δ来表示max nδ=o n n (21其中:1n --空负荷转速(设定点不变)2n ---满负荷转速(设定点不变)3n ---额定转速一般δ在3%~6%,胜利发电厂为4。
5%但如果考虑到调节系统的不灵敏度,则其曲线为:在改造前,我厂汽轮机调节系统的不灵敏度为0.2%,而改造后的灵敏度保证了不大于0.06%。
对系统而言,有利于其调节的稳定性、准确性、快速性。
除汽轮机调节系统的静态特殊性外,汽轮机实际运行工况必须考虑到其动态特性。
由于电负荷蒸汽压力和温度等参数等都是经常变化的,故汽轮机的调节系统经常受到各种扰动。
一个稳定的系统受到干扰的动作后,能自动达到新的平衡;而反之,一个不稳定的系统在受到干扰后,将发生大幅度的晃动,以至达到不能允许的程度。
所以说系统的稳定性是满足调节系统动态品质的重要条件之一。
也就是说,在受到各种干扰后的过渡过程中,各参数的偏差应保持在允许的范围之内。
当汽轮机在正常运行时突然甩去负荷时,特别是在高负荷运行的情况下,汽轮机的转速在短时间内必然有一个飞升过程,然后逐渐回到其稳定值。
如下图所示:一般要求,过渡过程中的最高转速不应超过汽轮机额定转速的10%~12%。
而实际中,我们应说其最高值不应高于汽轮机各遮断保护转速值得最低值。
在DEH逻辑中,发生甩负荷现象时,立即关闭所有的调门,使转速不致飞升太高,关闭两秒钟后再打开,调节汽轮机转速在3000r/min。
其动作快速、准确,对汽轮机是一种极好的保护。
转速/功率调节汽轮机发电机组在并网运行时,其转速与电网频率相对应。
电网中所有发电机输出功率的总和与所有负载消耗功率的综合平衡时,点网频率保持稳定,也就是说并网机组的转速要由电网中所有机组共同调节。
对电网中快速的、小负荷变动量所引起的转速变动,汽轮机调节系统可利用锅炉的蓄能,不用改变其负荷设定点,调节系统测到转速的变化,自动改变调节阀的开度,即改变发电机的功率,使之适应电网负荷的随机变动,来调节汽轮机的转速,这就是一次调频。
关于其具体实现过程,后面再详细介绍。
频率调节上面对调频的定义作了说明,为使电网中各台机组所承担的的一次调频量基本平衡,且控制系统稳定,这要求各级组的静态特性曲线基本相同。
对于电网中大的负荷变动量(通常变化的速率较慢),所引起的的转速变动,可采用改变调节系统负荷设定点的方法,改变发电机的功率,使之适应电网负荷的随机变动,来调节汽轮机的转速,也就是二次调频。
频率质量是电能质量的一个重要指标。
中国《电力工业技术管理法规》规定,大容量电力系统的频率偏差不得超过正负0.2Hz,一些工业发达国家规定频率偏差不得大于正负0.1Hz。
所以电力系统所有发电机组的原动机均装有自动转速调节系统,能自动的将频率控制在一定的范围内。
而调速系统的调频作用一般称为频率的一次调整,是最基本的调频措施。
在一般情况下,网上的负载实在不断变化的,这就要求电网自功功率随负载的变化进行调整,以保持有功功率与负载相对应。
对于参加调频机组来说,不利于其自身的的经济稳定运行,特别是对小的机组而言。
所以在整个电网中,实际上并不是所有的机组都参与一次调频和二次调频,而是电力系统根据运行情况专门设有调频机组和调峰机组,以调节网频的变化。
有的电力系统还把调频发电厂分为主调频厂(议称第一调频厂)和辅助调频厂(亦称第二调频厂),并分别规定其频率调整偏差范围。
在胜利发电厂,根据实际情况对调频作了一系列的工作,这些工作以经济、稳定、安全为出发点,收到了一定效果。
在额定参数下,我厂汽轮机静特征为:0~10%(开度)时,汽轮机可维持3000r/min10%~82.31%(开度)时刻对应0~220MW以此我们可做出调频曲线F(x),如下图:因δ=4.5%,故3000r*4.5%=135r为了保证经济稳定运行,所以我厂机组不作为调频机组使用。
在最初,我们把死区设为正负30r,但在一次孤网运行事故中却暴露出了死区过大的缺陷。
就是当外界负载突然大量减小时,转速升高,当超过3030r/min时,一次调频起作用,但由于死区太大,故引起了调门大幅度波动,最终导致了机组调闸。
针对这种情况,我们对一次调频作了以下修改。
把第一死区定位正负12r,如图:也就是说,转速在2988/min~3012r/min间波动时,机组又参与一次调频。
当超过正负12r时参与一次调频。
同时又设了第二个保护点正负30r。
当转速超过了3030r/min或低于2970r/min时,系统自动取消调频死区,即当有大的负荷波动时,取消调频死区,避免大的波动,真正实现一次调频机组的作用。
修改后,针对我厂#2机组,进行了一次调频的实验。
即把调频死区设为零,观察其调节作用。
实验结果为:在185负载下,转速升高到3001r/min,即超出额定转速1r/min时,#3高调约2%,实现一次调频。
在实验中,由于转速波动较小,即扰动较小,故没影响到机组的稳定运行。
只是由于死区为零,一次调频一直在起作用,故#3高调一直在小范围内振动,属正常的一次调频现象。
什么样的频率调节是最佳调节,怎样调节是最佳方案,改造方案是否是最佳的。
这些都需要不断地去研究,不断地观察,寻找最佳的调整方案,使我厂机组运行2次不断得到改善。
2、负荷控制:DEH 能在汽轮发电机并入电网后实现汽轮发电机从带初始负荷到带满负荷的自动控制。
并根据电网要求参与一次调频和二次调频任务。
系统具备控制阀门开度和控制实发功率的两种控制方式去改变汽轮发电机的负荷。
---功率控制精度±2MW(在蒸汽参数稳定的条件下)---静态特性转速不等率可调,其整定范围在3%∽6%---在指定功率附近(功率变化在额定功率的±1.5%∽±12%范围内),频率变化在±0.025Hz∽±0.25Hz的区域内的局部不等率整定范围能达到3%~20000%.甩负荷控制功能:控制系统具有快观功能,可参与改善电力系统的稳定性。
DEH根据汽轮发电机组的功率——负荷不平衡确定动作值。
当功率——负荷不平衡超过30%时DEH系统能立即快速关闭中压调节门,持续一段短时间后,再自动将中压调节门重新开启。
阀门关闭程度、关闭持续时间和重新开启的程度根据汽轮机的特性和故障的性质确定。
超速保护控制是一种抑制超速的控制功能,可采用加速度限制方式实现:也可采用双位控制方式完成,即当汽轮机转速达到额定转速103%时,送出OPC超速开关量信号,通过EH 系统的OPC电磁阀,快速自动关闭高、中压调节门。
当转速恢复正常时再开启这些汽门,如此反复,直至正常转速控制可以维持额定转速;或者两种方法同时采用。
超速跳闸保护:当汽轮机转速达到额定转速的110%时,系统发出跳闸指令,通过ETS关闭主汽门、再热主汽门、高压和中压调门。
5、汽轮机自起动及负荷自动控制(ATC)功能:基本要求: 1)DEH 的ATC系统能根据机组当前的运行状态,特别是转子应力(或应变)的计算结果,自动地变更转速、改变升速率、产生转速保持、改变负荷变化率、产生负荷保持、直至带满负荷。
2)在汽轮机起动或负荷控制的任一阶段,当出现异常工况或者人工发出停止ATC程序的指令后,ATC系统能自动地按照与起动时基本相反的顺序退回到异常工况消失的阶段或将汽轮机退回到所要求的运行方式。
3)DEH的ATC功能与下列控制系统协同工作,提供必要的接口和指令,以实现汽轮机组从盘车状态直至带满负荷的全部自动操作。
——汽轮机盘车控制系统——疏水控制系统——汽轮机旁路控制系统——发电机励磁控制系统——发电机自动同期系统6、主汽压力控制功能当要求由DEH 系统来实现机组协调控制和汽机跟随方式下的汽压调节任务时,系统中设置主汽压力控制回路。
根据主汽门前压力与定值的偏差,控制调节门开度,以保持主汽压力在设定值。
参考文献:《锅炉汽轮机自动调节》机械工业出版社《中国电力百科全书》中国电力出版社《汽轮机数字电液控制系统说明书》东方汽轮机厂《计算机控制系统》中国电力出版社。
