9.3 零件图的尺寸标注
零件图上的尺寸是零件生产、加工、检验的重要依据之一。标注尺寸时，应做到正确、完整、清晰，工艺合理。关于尺寸标注的正确性、完整性、清晰性在前几章已经作过介绍，本章着重介绍合理性问题。所谓合理性，是指标注的尺寸既要能保证达到设计要求又要便于加工、测量和检验。
零件图上尺寸标注的基本步骤如下所述。
第9章零件图
图9-4 吊钩的工作位置
第9章零件图 2．其他视图的选择主视图确定后，再按完整、清晰地表达零件各部分结构形
状和相对位置的要求，针对零件内外结构的具体情况，选择其他必要的视图、剖视、剖面等，表达零件某些方面的结构，并尽量减少视图的个数，以方便画图和读图。
第9章零件图 9.2.2 典型零件的视图选择
括以下基本内容： (1) 一组图形：正确、清晰地表达出零件的各部分结构形
状。 (2) 一组完整的尺寸：正确、完整、清晰、合理地标注制
造零件和检验零件所需的全部尺寸。 (3) 必要的技术要求：如表面粗糙度、尺寸公差、形位公
பைடு நூலகம்差、热处理及表面处理等。 (4) 标题栏：填写零件的名称、数量、材料、比例、图号
方法如表9-2所示。
第9章零件图
表9-2 常见孔的尺寸标注方法
零件的结构类型
普通注法
旁注法
说明
一般孔光
精加工孔孔
锥销孔
“ ”为孔深符号
钻孔深度为 12，精加工孔深为 10
“配作”是指该孔与相邻零件的同位锥销孔一起加工
第9章零件图
续表一
零件的结构类型
开槽沉头螺钉沉孔
普通注法
第9章零件图 1．主视图的选择主视图是零件图图形的核心，其选择得恰当与否将直接

《画法几何及机械制图》9-4由两视图补画第三视图

再进一步想象出形体的细节。
再进一步想象出形体的细节。
然后根据投影关系，着手绘制第三视图。
①逐一画出各个基本形体的投影。
①②逐添一加画各出个各基个本基形本体形的体细的节投。影。
③①②检逐添查一加、画各按出个各顺基个序本基加形本深体形图的体线细的。节投。影。
④①③。②修逐检添改一查加、画、各擦出按个各除顺基个多序本基余加形本图深体形线图的体，线细的再节投次。影检。查、完成。
④①③②修逐检添改一查加、画各擦出按个各除顺基个多序本基余加形本图深体形线图的体，线细的再节投次。影检。查、完成。。
对关键表面进行校对。
P’
P”
P
④①③②修逐检添改一查加、画各擦出按个各除顺基个多序本基余加形本图深体形线图的体，线细的再节投次。影检。查、完成。。
• 本节结束

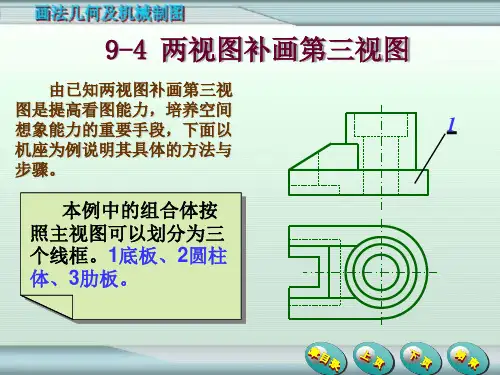

9-4 两视图补画第三视图
由已知两视图补画第三视
图是提高看图能1
机座为例说明其具体的方法与
步骤。
本例中的组合体按
照主视图可以划分为三个线框。1底板、2圆柱体、3肋板。
9-4 两视图补画第三视图
由已知两视图补画第三视
2
图是提高看图能力，培养空间
想象能力的重要手段，下面以
首先想
象出每个组成部分的大致形
1
状，以及它们
相互之间空间
的连接关系—
—错开、相交、
共面还是相切。
首先想
象出每个组成部分的大致形
2
状，以及它们
相互之间空间
的连接关系—
—错开、相交、
共面还是相切。
首先想
象出每个组成部分的大致形
3
状，以及它们
相互之间空间

由零件图画装配图

图8-16 滑动轴承的装配图
2.拆卸装配体
在拆卸前，应准备好有关的拆卸工
具，以及放置零件的用具和场地，然后根据装配的特点，按照一定的拆卸次序，正确地依次拆卸。拆卸过程中，对每一个零件应扎上标签，做好编号。对拆下的零件要分区分组，放在适当的地方，以免混乱和丢失，这样也便于测绘后的重新装配。
标注一致。
二、确定表达方案
1.选择主视图
主视图一般按装配体的工作位置选择，并使其能够反映装配体的工作原理、主要装配关系和主要结构特征。如图8-16所示的滑动轴承，因正面能反映其主要结构特征和装配关系，故选择正面作为主视图方向；又由于该轴承内外结构形状都对称，故画成半剖视图。
2.确定视图数量和表达方法
装配示意图一般是用简单的图线画出装配体各零件的大致轮廓，以表示其装配位置、装配关系和工作原理等情况的简图。国家标准《机械制图》中规定了一些零件的简单符号，画图时可以参考使用。
画装配示意图应在对装配体全面了解、分析之后画出，并在拆卸过程中进一步了解装配体内部结构和各零件之间的关系，进行修正、补充，以备将来正确地画出装配图和重新装配装配体之用。图8-18为滑动轴承装配示意图。
工程制图
由零件图画装配图
一、准备工作
1.了解和分析装配体
要正确地表达一个装配体，必须首先了解和分析它的用途、工作原理、结构特点以及装拆顺序等情况。这些情况可通过观察实物、阅读有关技术资料和类似产品图样及咨询有关人员来学习和了解。
如图8-16所示，滑动轴承是支撑传动轴的一个部件，轴在轴瓦内旋转。轴瓦由上、下两块组成，分别嵌在轴承盖和轴承座上，轴承盖和轴承座用一对螺栓和螺母连接在一起。为了可以用加垫片的方法来调整轴瓦和轴配合的松紧，轴承盖和轴承座之间应留有一定的间隙。图8-17所示为滑动轴承的分解轴测图。

机械制图9

上一页
返回
9.2 装配图的规定画法和特殊画法

9.2.1装配图的规定画法
(1)两相邻零件的接触面和配合面规定只画一条线。但当两相邻零件的基本尺寸不相同时，即使间隙很小，也必须画出两条线，如图9-2所示。 (2)两相邻金属零件的剖面线的倾斜方向应相反，或者方向一致、间隔不等。在各视图上，同一零件的剖面线倾斜方向和间隔应保持一致。 (3)对于紧固件以及实心的轴、手柄、连杆、球、键等零件，若剖切平面通过其基本轴线时，则这些零件均按不剖绘制。
上一页
下一页返回
9.6 读装配图及拆画零件图

9.6.2 拆画零件图
在设计过程中常常要根据装配图画出零件图。拆画零件图要在全面看懂装配图的基础上进行。图9-18是从旋塞阀装配图中拆画出的阀体零件图。关于零件图的内容和要求，已在第8章中叙述，这里着重叙述由装配图画零件图时应注意的几个问题。 1.零件形状的构思装配图主要表示零件间的装配关系，至于每个零件的某些个别部分的形状和详细结构，并不一定都已表达完全，这些结构可以在拆零件图时根据零件的作用要求进行设计。

上一页
下一页返回
9.2 装配图的规定画法和特殊画法

3.假想画法 (1)为了表示某些零件的运动范围和极限位置时，可画出该零件的一个位置，再用双点画线画出其运动范围或极限位置，如图9-3所示。 (2)为表示本部件与不属于它的其他零部件的装配、安装关系，可以用双点画线将其他零部件的形状或部分形状假想画出来。 4.夸大画法在装配图中常有一些薄片零件、细丝弹簧、微小间隙、小锥度等，如果按实际尺寸画出往往表达不清晰，或不易画出，为此可以采用夸大画法。
上一页

机械制图装配图

(a) 正确
(a) 正确
(b) 错误图9-11 两零件的接触面
(b) 错误图9-12 接触面转折处的结构
资讯
③ 为了保证螺纹的拧紧，应适当加长螺纹尾部，并在螺杆上加工出退刀槽，在螺孔上作出凹坑或倒角。 ④ 为了保证螺纹紧固件与被连接工件的表面接触良好，常在工件上做出沉孔或凸台。
(a) 尾部加长
● 装配过程中的注意事项和装配后应满足的要求等。例如，应满足零件装配的加工要求、装配后的密封要求等。 ● 检验、试验的条件以及操作要求。 ● 对产品的使用、维护、保养以及运输方面的要求。
技术要求一般用文字写在明细栏上方或图纸下方空白处。
图9-5 滑动轴承装配图
资讯
9.4 装配图的零、部件序号及明细栏
资讯
2. 拆卸部件、画装配示意图
装配示意图是在部件拆卸过程中所画的记录图样。它的主要作用是避
免由于零件拆卸后可能产生的错乱致使重新装配时发生困难，同时在画
装配图时亦可作为参考。
装配示意图主要记录每个零件的名称、数量、位置、装配关系及拆
卸顺序，而不反映整个部件的结构和各零件的具体形状。在示意图上应
对各个零件进行编号，还要确定各标准件的规格、尺寸和数量，并标注
④ 对于一组紧固件(如螺栓、螺母、垫圈)以及装配关系清楚的零件组，允许采用公共指引线。
(a)
(b)
图9-8 零、部件序号
资讯
⑤ 在装配图中，对同种规格的零件只编写一个序号；对同一标准的部件 (如油杯、滚动轴承、电机等)也只编一个序号。 ⑥ 序号应沿水平或竖直方向按顺时针或逆时针排列均匀整齐。
(a)
2. 标注零、部件序号的规定
① 零、部件序号(或代号)应标注在图形轮廓线外边，并填写在指引线一端的横线上或圆圈内，指引线、横线或圆均用细实线画出。

中职机械制图(机械类)第4版王幼龙第9章教案第九章装配图9-8

[课题名称]西装配图[教材版本]王幼龙主编、中等职业教育国家规划教材-机械制图(机械类)，第3版，北京:高等教育出版社，2007。

王幼龙主编、中等职业教育国家规划教材配套教学用书-机械制图习题集(机械类)，第3版，北京:高等教育出版社，2007.[教学目标和要求]一、知识与能力1、掌握简单装配图的画法。

2、会画简单装配图。

二、学习方法与素质养成理论联系实际，综合运用所学，不断积累和掌握装配工艺知识及测绘的方法和技巧，培养动手能力和工程素质。

[教学重点]画装配图的的基本方法和步骤[难点分析]装配图表达方案的确定[分析学生]具有西装配图和绘图基础和能力水平:西装配图的学习方法要注意知识的综合应用、灵活应用:学习态度上要认真负责、周到细致，自觉培养严谨细致的作风工作。

[教学设计思路]教学方法:讲练法、演示法、归纳法。

[教学资源]机械制图网络课程、圆规、三角板、挂图等。

[教学安排]2课时(90 分钟)教学步骤:讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。

[教学过程]、复习回顾(5~10分钟)1.简述看装配体测绘的基本要求和方法步骤:2.讲评作业批改情况，共性问题分析讲解:3、预习检测:画装配图要做哪些准备工作?画装配图的基本步骤有哪些?二、导入新课简述本课主要内容、要点、作用和地位，导出本节教学目标和要求。

画装配图的步骤与画零件图相似,主要的不同是画装配图时要从整个装配体的结构特点、工作原理出发，确定合理的表达方案。

通过装配体实物测绘后的装配图画图步骤是:将测绘好的零件草图整理后，参考装配示意图，确定表达方案和西图比例，再画出装配图。

三、新课教学(70~80分钟)1.画装配图的一般步骤(1)绘图准备:(2)分析装配体的结构及工作原理:(3)确定表达方案，选定一组视图:(4)绘制装配图。

教师讲授绘图准备:分析装配体结构及工作原理:确定表达方案，选定--组视图:绘制装配图等画装配图的一-般步骤。

交叉演示网络课程画装配图(千斤顶)的方法和步骤。

机械制图装配图工图教

1 65Mn
2 01-02 传动齿轮轴 1 45 m=3, Z=9
11 01-11
传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235
10 01-10
压紧螺母 1 35
序号代号
名称数量材料备注
9 01-09 8 01-08
轴套密封圈
1 45 1 橡胶
齿轮油泵
比例重量
非接触面
两个零件在同一个方向上，最好只有一个接触面或配合面。
三、定位销的装配合理结构
（a）盲孔
（b）通孔为了保证装拆前后不致降低装配精度
四、防松的结构
（a）用双螺母锁紧（b）用弹簧垫圈锁紧
（d）用双耳止动垫片锁紧
（c）用开口销六角槽形螺母锁紧
§10-4 由零件图画装配图
一、了解部件二、确定表达方案三、画装配图
[例题1] 画安全阀的装配图 [例题2] 画平口钳的装配图 [例题3] 画减速器的装配图
一、装配图表达方案的选择
二、画装配图的步骤
[例题1] 画安全阀的装配图
一、了解安全阀
1. 安全阀的工作原理 2. 安全阀的装配关系 3. 弹簧预压力的调节
二、安全阀装配图的画图过程
1. 安全阀的工作原理
2. 安全阀的装配关系
总宽 4 GB/T119 销 A518 4
3 01-03 齿轮轴
1
Q235 45 m=3, Z=9
12 GB/T93 垫圈12
1 65Mn
2 01-02 传动齿轮轴 1 45 m=3, Z=9
11 01-11
传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235

《机械制图》习题库（2）

《机械制图》习题库第一章制图基本知识与技能1、将所给图线或图形抄画在右边2、参照右图所示图形，按给定尺寸用1:2比例画出图形并标注尺寸3、参照右上角图列，用给定的半径R作圆弧连接第二章正投影作图基础1、根据立体图中各点的空间位置，画出它们的投影图，并量出各点距各投影面的距离（mm），填入下列表格。

2、已知点A距V面15毫米，距H面25毫米；点B在V面内，距H面20毫米；点C距V面20毫米，距H面15毫米；点D在H面内，距H面10毫米。

完成它们的投影图。

3、已知直线AB的V面、H面投影，AB上有一点C，使AC:CB=3:2，求点C的三面投影。

4、已知A、B、C、D四点的两个投影，求作第三投影。

5、比较C、D两点的相对位置。

D比C相比，D在C 的方（上或下）；方（前或后）；方（左或右）。

6、求出直线的第三投影，并判断各直线对投影面的相对位置。

（1）AB是线。

（2）CD是线。

（3）EF是线。

7、按已知条件画出直线的三面投影。

（1）已知正平线AB，距V面20毫米，与H面的夹角 =30°，实长30毫米。

（2）已知铅垂线CD，距V面15毫米，实长20毫米。

8、画出下列各平面的第三投影，判断其对投影面的相对位置，并标出特殊位置平面对投影面倾角的真实大小。

（1）三角形ABC 是面。

（2）三角形ABC 是面。

（3）四边形ABCD 是面。

（4）多边形ABCEFGH 是面。

9、已知点K在平面三角形ABC内，试完成三面投影。

10、已知点K在平面ABC内，求出其正面投影。

判断点D是否在平面内。

11、试完成平面内三角形ABC的水平面投影。

12、完成五边形ABCDE的正面投影（已知AB为侧平线）。

13、根据已给的新投影轴，求出点A、B的新投影。

14、求出点的H、V面投影。

15、根据点的投影，画出新投影轴。

（1）（2）16、用换面法求出直线AB的实长及α、β角。

17、已知直线AB的端点B比A高，且AB=25毫米，试求其正面投影。

机械制图第9章(装配图)

9.6.2由装配图拆画零件图
1.拆画零件图应注意的几个问题 (1)完善零件结构装配图主要是表达装配关系，有些零件的结构形状往往表达得不够完整，因此，在拆图时，应根据零件的功用加以设计、补充、完善。 (2)重新选择表达方案装配图的视图选择，是从表达装配关系和整个部件的情况考虑的。因此，在选择零件的表达方案时，不应简单照搬，应根据零件的结构形状，按照零件图的视图选择原则重新考虑。

上一页下一页返回
9.6读装配图及由装配图拆画零件图

(3)补全工艺结构在装配图上，零件上的细小工艺结构，如倒角、圆角、退刀槽等往往予以省略，在拆图时，这些结构均应补全，并加以标准化。 (4)补齐所缺尺寸，协调相关尺寸装配图上的尺寸很少，所以拆图时必须补足所缺的尺寸。装配图已注出的尺寸，应将其直接注在相应零件图上。相邻零件接触面的有关尺寸和连接件的有关定位尺寸必须一致，拆图时应一并将它们注在相关零件图上。对于配合尺寸和重要的相对位置尺寸，应注出偏差数值。
上一页下一页返回
9.1 装配图的内容及其表达方法

(3)夸大画法装配图中，对于薄片零件、细丝弹簧、微小间隙等，若按它们的实际尺寸画图，在装配图中很难画出或难以明显表示时，可不按比例而采用夸大画法。 (4)假想画法当需要表示某些零件的运动范围和极限位置时，可用双点画线画出该零件在极限位置上的形状;当为了表示与本部件有装配关系但又不属于本部件的其他相邻零部件时，可用双点画线画出相邻零部件的轮廓。

上一页
返回
9.6读装配图及由装配图拆画零件图

在设计过程中，先画装配图，然后由装配图拆画零件图;在生产过程中，则对照装配图装配零、部件成机器。因此，读懂装配图才能理解装配体的工作原理、装配关系，了解装配体的装配、安装、调试、使用和维修的要求。 .装配体的名称、用途、性能及其工作原理。 .装配体中各零件的相对位置、装配关系、连接方式及装拆顺序。了解装配体的尺寸及技术要求。看清各零件的形状、大小、结构和材料。

机械制图教材第9章装配图基础知识ppt课件(装配图的作用、内容、画法、看装配图、装配图结构的合理性)

3.技术要求：是与部件或机器有关的性能，装配，检验，使用等方面的要求。
4.明细栏和标题栏：说明部件或机器的组成情况，如零件的代号、名称、数量和材料，填写图名、图号、设计单位，制图、审核、日期和比例等。
小结
了解装配图的作用与内容2.掌握装配图的尺寸标注基本要求
02
装配图的画法
（4）指引线不允许相交。当通过有剖面线的区域时，指引线不应与剖面线平行。
（5）指引线可画成折线，但只可曲折一次。

（6）装配图中序号应按水平或垂直方向排列整齐。并应按顺时针或逆时针方向顺次排列。
明细栏的内容有零件、部件序号、代号、名称、数量、材料以及备注等项目，也可按实际需要增加或减少。
01
装配结构的合理性
一、常见的装配结构
在绘制装配图时，要注意装配结构的合理性。
1.接触面的合理结构
两零件应避免在同一方向上有两对表面接触。如下表。
结构不合理
结构合理
由于尺寸L的加工误差，不能保证两对平面同时接触
L
在轴向，不能有两对水平端面同时接触
三、装配图的尺寸标注及技术要求
（3）安装尺寸
（4）外形尺寸
将部件安装到机座上所需要的尺寸。
部件在长、宽、高三个方向上的最大尺寸。
（5）其他重要尺寸
装配时需要加工的尺寸、保证设计性能的尺寸、某些重要的结构尺寸。
装配图上一般应注写以下几方面的技术要求:
（1）装配过程中的注意事项和装配后应满足的要求。如保证间隙，精度要求，润滑方法，密封要求等。
（2）相邻的两个或两个以上零件，剖面线的倾斜方向相反或间隔不同。
（3）同一零件在各视图上的剖面线方向和间隔必须一致。
（4）在装配图中，当剖切平面通过螺钉、螺母、垫圈等紧固件以及轴、连杆、球、钩子、键、销等实心零件的轴线时，则这些零件均按不剖绘制。

机械制图装配图教学课件 (共55张PPT)

01 学习情境一：装配图的作用和内容 Function and content of assembly drawing
装配图的作用和内容
将表达机器或部件的工作原理、装配关系及主要零件的主要结构的图样称为装配图。图11-1所示就是行程开关的装配图。
图11-1 行程开关的装配图
装配图的作用和内容
一、装配图的作用
装配图是制定装配工艺规程，进行装配、检验、安装及维修的重要技术文件，也是设计、装配、调试、检验、安装、使用、维修和测绘等过程的依据。
设计人员在设计时，首先绘制出装配图，再根据装配图的要求拆画出零件图。
二、装配图的内容
装配图应包括以下内容。 1.一组视图
装配图中的视图用以表示装配体（机器或部件）的工作原理、各组成部分的装配连接关系、连接方式、相对位置以及动力的传动路线等。 2.几类尺寸
当在所指部分不易画圆点时（很薄的零件或涂黑的剖面区域），可在指引线末端画出指向该部分的箭头，如图11-13(b)所示。
装配图中的零部件序号和明细栏
图11-13 零部件序号的标注方法
3.标注零部件序号的注意事项（1）相同零件只对其中一个进行编号，然后将数量填在明细栏内。（2）指引线不能相交。在通过剖面线的区域时，指引线不能与剖面线平行。必要时指引线允许曲折一次，如图11-13(c)所示。（3）对于一组紧固件或装配关系清楚的零件组，可采用公共指引线，如图11-13(d)所示。（4）零件序号应按顺时针或逆时针方向顺序编制，并按水平方向或垂直方向整齐排列，并应标注在视图外面。
图11-8 相邻机构的假想画法
图11-9 手柄极限位置的假想画法
装配图的表达方法
6.展开画法为了表达某些重叠的装配关系，如多级传动变速箱，需要表示出齿轮传动顺序和装配

机械制图(工程图学)教学进度计划

9.3装配图的尺寸标注
9.4由零件图画装配图；
2
8
第4章组合体
4.1形体分析法和线面分析法
4.2组合体的三视图；
2
17
第8章零件图
8.1零件图的作用和内容
8.2零件图的工艺机构
8.3零件图表达方案的选择
8.4零件图的尺寸标注
2
9
4.3组合体的尺寸标注
4.4读组合体视图
4
18
教研室意见
学
院
意
见
注: 1.由任课教师认真填写,一式两份,一份交教务处,一份系上存查。
2.2平面与平面立体相交
4
14
第7章标准件和常用件
7.1螺纹
7.2常用螺纹紧固件
2
6
2.3曲面立体的投影及表面上的点
2.4平面与曲面立体相交
2
15
7.3键和销
7.4齿轮,滚动轴承,弹簧
7.4齿轮，滚动轴承，弹簧
4
7
2.5两曲面立体相贯
练习
4
16
第9章装配图
9.1装配图的作用和内容
9.2装配图的表达方法
XX大学教学进度计划表
班级:XXXX-XX学年第X学期
学院
XX学院
任课教师
XX
课程名称
工程图学
教学计划规定总学时数
48
Hale Waihona Puke 周次授课内容学时周次
授课内容
学时
1
绪论
第3章制图基本知识与技能
3.1国标基本规定
3.2绘图方法（自学内容）
3.3几何作图
4
10
学生值周
0
2
3.4平面图形尺寸分析及画图步骤

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

阅读零件图
１．选择主视图
二、确定表达方案
部件的主视图通常按工作位置画出，并选择能反映部件的装配关系、工作原理和主要零件的结构特点的方向作为主视图的投射方向。如图所示千斤顶，按箭头所示作为主视图的投射方向，并作剖视，可清楚表达各主要零件的结构形状、装配关系以及工作原理。
２．选择其他视图
ห้องสมุดไป่ตู้第四节由零件图画装配图
测绘机器或部件时先画出零件草图，再依据零件草图拼画成装配图。画装配图与画零件图的方法步骤类似。画装配图之前，首先要了解装配体的工作原理和零件的种类，每个零件在装配体中的功能和零件间的装配关系等。然后看懂每个零件的零件图，想象出零件的结构形状。下面以千斤顶为例，说明由零件图拼画装配图的方法与步骤。
一、了解装配体，阅读零件图二、确定表达方案三、画装配图的步骤
一、了解装配体，阅读零件图
千斤顶是机械安装或汽车修理时用来起重或顶压的工具，它利用螺旋传动顶举重物，由底座、螺杆和顶垫等九种零件组成。
工作时，绞杠穿入螺杆４上部的通孔中，拨动绞杠，使螺杆４转动，通过螺杆４与螺母３间的螺纹作用使螺杆４上升而顶起重物。
根据确定的主视图，再考虑反映其他装配关系、局部结构和外形的视图。如图所示，以俯视方向沿螺母与螺杆的结合面剖切，表示螺母和底座的外形，再补充两个辅助视图，反映顶垫的顶面结构和螺杆上部用于穿绞杆的四个通孔的局部结构。
