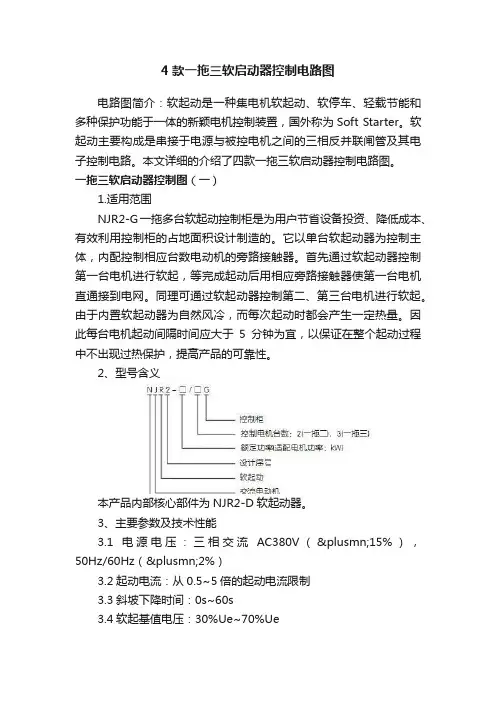

4款一拖三软启动器控制电路图电路图简介：软起动是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软起动主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
本文详细的介绍了四款一拖三软启动器控制电路图。
一拖三软启动器控制图（一）1.适用范围NJR2-G一拖多台软起动控制柜是为用户节省设备投资、降低成本、有效利用控制柜的占地面积设计制造的。
它以单台软起动器为控制主体，内配控制相应台数电动机的旁路接触器。
首先通过软起动器控制第一台电机进行软起，等完成起动后用相应旁路接触器使第一台电机直通接到电网。
同理可通过软起动器控制第二、第三台电机进行软起。
由于内置软起动器为自然风冷，而每次起动时都会产生一定热量。
因此每台电机起动间隔时间应大于5分钟为宜，以保证在整个起动过程中不出现过热保护，提高产品的可靠性。
2、型号含义本产品内部核心部件为NJR2-D软起动器。
3、主要参数及技术性能3.1电源电压：三相交流AC380V（±15%），50Hz/60Hz（±2%）3.2起动电流：从0.5~5倍的起动电流限制3.3斜坡下降时间：0s~60s3.4软起基值电压：30%Ue~70%Ue3.5突跳起动时间：0.1s3.6环境要求：环境温度在-10℃40℃之间；40以上每升高1，电流降低2%；相对湿度不超过95%无凝露、无易燃、易爆气体、无导电尘埃、通风良好。
海拔超过1000米，应相应降低容量使用，1000米以上每增加100米电流降低0.5%4、原理图一拖三主电路图一拖三主电路图一拖三软启动器控制图（二）软起动是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软起动主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
【收藏】软启动器接线图文精解！太全了！
【收藏】软启动器接线图文精解！太全了！软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
软启动器工作原理软启器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路。
使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。
待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。
软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
常用的五种电机软启动器接线图一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
2、CMC-L系列数码型电机软启动器基本接线示意图：3、CMC-L系列数码型电机软启动器典型应用接线图：（1）上图所示为单节点控制方式。
接点闭合软起动起动，接点打开软起动器停止。
但要注意这种接线LED面板起动操作无效。
端子3、4、5起停信号是一个无源节点。
（2）PE接地线应尽可能短，接于距软起动器最近的接地点，合适的接地点应位于安装板上紧靠软起动器处，安装板也应接地，此处接地为功能地而不是保护接地。
软启动器接线图
目录产品功能：.................................................... 错误!未定义书签。
使用条件：. (2)我们的优势： (2)使用软起动器接线示意图： (3)电机软启动器回路接线图： (5)软启动器的停机模式及应用： (5)软启动器的其他特点： (5)一、产品功能及特点功能一:软起动、软停止功能。
可餐换传坟星三角、自藕降压起动箱可频繁起动.有降压起动、限流起动等5种起动方式_功能二:电动机保护功能:实现了比热继电器、马这保护器更加可靠的保护功能。
具有12种对电流、电压.、功率、相位等异常保护功能:功能三:具有端子可编程维电器翰出.4--20mA棍拟电流翰出。
端子输出功能丰富.继电器输出可编程，使用方便功能四:工作状态实时星示，可替代却分仪器仪表及数显表功能。
LCP大屏幕中文显示，简洁明了，参数设置，查询方便。
上海约拿电气9电机软启动器特点保护功能失压、欠压、过压保护软起动器过热、起动时间过长保护。
输入缺相、输出缺相、三相不平衡保护起动过流、运行过载、负载短路保护参数丰富，软件不断升级“旁路切换时间’‘参数避免大电流劳路切换时烧毁接触器、“间隔延时”参赛，避免频繁起动造成电机损坏等。
自主软件著作权完美的人性化设计LCD中文液晶显示；参数、状态均采用中文显示;便于现场操作人员调试及维护通讯功能以及其他独特功能五种起动模式、五级保护设定七种组合控制方式、十种附加功能、十二种保护功能。
迅捷周到的售后服务及时周到的使用咨询，提供完善的配套设计方案产品“三包”服务、并及时对产品维修、故障做出反映其主要作用有以下几个方面:◆减小了电动机及负载设备的起动应力，延长了电动机及相关设备的使用寿命。
◆软停车功能有效地解决了惯性系统的停车喘振问题，是传统起动设备无法实现的。
◆完善可靠的保护功能，有效地保护了电动机及相关生产设备的使用安全。
◆电动机软起动器智能化网络化技术的应用使得电机控制技术适应了飞速发展的电力自动化技术的更高要求。
软启动器接线图大全，收藏备用！
软启动器接线图大全，收藏备用！电机软启动器的主接线图电机软启动器的主接线方法：1、在线型：所有软启动器的控制器都有电动机过载保护，当软启动器在线运行时软启动器的控制器能对电机进行过载保护，不要加装热过载继电器。
由于经过可控硅后的电流谐波电流非常大，所以不能加装电子式热过载继电器，否则热继的误动作使系统不能正常工作。
由于可控硅比较昂贵而且更换困难，为了保护可控硅要用快速熔断器防止软启动器下口发生短路烧毁可控硅，图4A是指在经常使用的场所，软起动器的上口不加接触器，图4B是指不经常使用的场所，在停车后将软启动器的电源断开。
2、旁路型：旁路运行软启动器，离开旁路接触器是无法运行的，所以在两种主接线方案里都有。
对于软启动器上口的接触器的作用和在线运行方式下作用相同在此不再重复。
着重说明的是热继电器，把它安方在旁路接触器的下口，不通过起动电流最好，尤其是电子热继电器，由于经过软启动器后电流谐波很大能干扰电子热继电器误动作而使电机停车。
另外因为可控硅的短时工作没必要安装快速熔断器，所以在主结线方案里没有加装快速熔断器。
3、内置旁路型：它的主接线和在线型的大致相同，唯一的优点是因为可控硅的短时工作没必要安装快速熔断器。
电动机的过载保护是有软启动器的控制器实现的，它不仅在功能和性能上超过电子热继电器，而且不会因主回路的谐波电流及外界的干扰而误动作。
常用的五种电机软启动器接线图一、CMC-L系列数码型电机软启动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动、保护装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1、CMC-L系列数码型电机软启动器基本接线原理图：软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。
当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。
软启动器工作原理与主电路图
软启动器工作原理与主电路图2023 年02 月22 日星期一 11:001软启动器工作原理与主电路图软启动器承受三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。
这种电路如三相全控桥式整流电路，主电路图见图1。
使用软启动器启动电动机时，晶闸管的输出电压渐渐增加，电动机渐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避开启动过流跳闸。
待电机到达额定转数时，启动过程完毕，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转供给额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避开了谐波污染。
软启动器同时还供给软停车功能，软停车与软启动过程相反，电压渐渐降低，转数渐渐下降到零，避开自由停车引起的转矩冲击。
软启动与软停车的电压曲线见图2，3。
2软启动器的选用（1）选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。
依据负载性质选择不同型号的软启动器。
旁路型：在电动机到达额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。
也可以用一台软启动器去启动多台电动机。
无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，无视电压谐波重量，常常用于短时重复工作的电动机。
节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，削减电动机电流励磁重量，提高电动机功率因数。
（2）选规格：依据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。
3Alt48 软启动器的特点Alt48 软启动器启动时承受专利技术的转矩掌握。
转矩斜坡上升更快速，损耗更低。
具有电动机和软启动器综合保护功能，能全时连续检测电机电流，供给电机牢靠和完整保护，这种保护功能在启动完毕旁路后仍能起作用，这是其它软启动器都不具备的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软启动器接线图HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】目 录一、产品功能及特点功能一:软起动、软停止功能。
可餐换传坟星三角、自藕降压起动箱 可频繁起动.有降压起动、限流起动等5种起动方式_功能二:电动机保护功能:实现了比热继电器、马这保护器更加可靠的保护功能。
具有12种对电流、电压.、功率、相位等异常保护功能:功能三:具有端子可编程维电器翰出.4--20mA 棍拟电流翰出。
端子输出功能丰富.继电器输出可编程，使用方便功能四:工作状态实时星示，可替代却分仪器仪表及数显表功能。
LCP 大屏幕中文显示，简洁明了，参数设置，查询方便。
上海约拿电气电机软启动器其主要作用有以下几个方面: ◆减小了电动机及负载设备的起动应力，延长了电动机及相关设备的使用寿命。
◆软停车功能有效地解决了惯性系统的停车喘振问题，是传统起动设备无法实现的。
◆完善可靠的保护功能，有效地保护了电动机及相关生产设备的使用安全。
◆电动机软起动器智能化网络化技术的应用使得电机控制技术适应了飞速发展的电力自 动化技术的更高要求。
使用条件：供电电源:市电、自备电站、柴油发电机组三相交流380V 或660V 士15%、50Hz ，电特点保护功能失压、欠压、过压保护 软起动器过热、起动时间过长保护。
输入缺相、输出缺相、三相不平衡保护 起动过流、运行过载、负载短路保护参数丰富，软件不断升级“旁路切换时间’‘参数避免大电流劳路切换时烧毁接触器、“间隔延时”参赛，避免频繁起动造成电机损坏等。
自主软件着作权 完美的人性化设计LCD 中文液晶显示；参数、状态均采用中文显示;便于现场操作人员调试及维护通讯功能以及其他独特功能 五种起动模式、五级保护设定七种组合控制方式、十种附加功能、十二种保护功能。
可无限扩充的微机接迅捷周到的售后服 及时周到的使用的配套设计方案 产品“三包”服品维修、故障做源容量应满足软起动器对电动机的起动要求。
适用电机:鼠笼式三相异步电动机，电机额定功率应与软起动器匹配。
起动频率:没有要求，具体次数视负载情况而定。
冷却方式:自然风冷防护等级:IP20环境条件:海拔3000米以下，环境温度-25℃~+40℃之间，相对温度90%以下，无凝露、无易燃、易爆、易腐蚀性气体、无导电性尘埃、室内通风良好、震动小于的地方。
注:本公司可为用户提供在特殊条件下使用的产品，如防爆型、低温型、高压型软起动器，其使用条件另行说明我们的优势：为了打造优异的品牌质量，我们的软启动器内部摒弃老式的晶闸管，采用更为优良的模块。
采用模块的同时，因模块分国产和进口，我们均使用的是进口模块，争取为大家做性价比高的电机软启动器每个软启动器出厂前，都会经过多次的质检。
确保发出的到大家手上的每个软启动器都是合格的。
型号额定功率（kW）额定电流(A)外形尺寸安装尺寸备注H1 W1 ＤH2 W2 d11 290 146 160 248 132 M6380V15 290 146 160 248 132 M6JJR2-011KW-Z 11 23 290 146 160 248 132 M6 JJR2-015KW-Z 15 30 290 146 160 248 132 M637 290 146 160 248 132 M6 JJR2-022KW-Z 22 43 290 146 160 248 132 M6 JJR2-030KW-Z 30 60 290 146 160 248 132 M6 JJR2-037KW-Z 37 75 290 146 160 248 132 M6 JJR2-045KW-Z 45 90 290 146 160 248 132 M6 JJR2-055KW-Z 55 110 290 146 160 248 132 M6 JJR2-075KW-Z 75 150 290 257 160 248 132 M6 JJR2-90KW-Z 90 180 530 257 200 380 196 M8 JJR2-115KW-Z 115 230 530 257 200 380 196 M8 JJR2-132KW-Z 132 264 530 257 200 380 196 M8 JJR2-165KW-Z 165 320 530 257 200 380 196 M8 JJR2-185KW-Z 185 370 530 257 200 380 196 M8 JJR2-200KW-Z 200 400 530 257 200 380 196 M8 JJR2-250KW-Z 250 500 560 290 250 470 260 M8 JJR2-280KW-Z 280 560 560 290 250 470 260 M8 JJR2-320KW-Z 320 640 560 290 250 470 260 M8 JJR2-400KW-Z 400 800 590 330 250 500 265 M8 JJR2-450KW-Z 450 900 590 330 250 500 265 M8 JJR2-500KW-Z 500 1000 660 410 250 550 370 M8 JJR2-600kW-Z 600 1200 660 410 250 550 370 M8使用软起动器接线示意图：电机软启动器回路接线图：软启动器的停机模式及应用：软起动器有两种停机模式，即软停机模式和自由停机模式。
软停机模式:设置项F2不为0时设定停机模式为此模式在这种停机模式下，电动机的供电由旁路接触器切换到软起动器的晶闸管输出，软起动器的输出电压由全压开始逐渐减小，使电机转速平稳降低，以避免机械震荡直到电机停止运行。
软停机时的输出截止电压等同于起动时的起始电压。
软停机模式可减少和消除水泵类负载的喘振。
软停机模式可用设置项PL设定软停限流值，减少软停时的大电流冲击注意此软停限流值是在起动限流值基础上计算的百分比。
自由停机模式:设置项F2为0时设定停机模式为此模式夕在这种停机模式下，软起动器接到停止命令后立即断开旁路接触器并禁止软起动器晶闸管的电压输出-电动机依负载惯性逐渐停机。
在一拖二(多)接线方式时，应把软起动器的停机模式设为此，以避免输出切换时的缺相故障报告。
一般情况下，如无必要软停机，则应选择自由停机模式，以延长软起动器的使用寿命。
自由停机模式完全禁止了瞬时输出，可避免特殊应用场合的瞬时大电流冲击软启动器的其他特点：■五级保护设定为了适应不同的应用场合，JJR2系列软起动器设有五个保护级别，分别为0:初级、1：轻载、2：标准、3：重载、4：高级，由设置项F12设定，其中：◆初级保护禁止了外接瞬停端子功能，同时仅保留了过热、短路和起动时的输入缺相保护，适用于需无条件紧急起动的场合，如消防泵等。
◆轻载、标准、重载三个保护级别具备完全的保护功能，区别在于电机过载热保护时间曲线不同其电机热保护时间参数如图和表■?按IEC60947-4-2标准的电机热保护脱扣时间曲线：如下■7种组合控制方式：为了更灵活方便地对软起动器进行起动和停止操作，设置了7种不同的操作组合方式供用户根据需要进行选择，设置项FD组合方式如表2：■?10项附加功能◆延时起动功能：0-999秒，用倒计时显示，计数为零时开始起动◆运行延时输出功能：0-999秒，从接到起动命令开始延时，延时则输出触点闭合◆起动间隔延时功能：0-999秒延时期间显示闪烁提示延时结束允许再次起动◆过热解除延时功能：0-999秒软起动器过热发生并解除后延时，以使软起动器恢复至凉态再允许起动◆故障信息存储功能：可存9个最后发生的故障信息且失电不丢失◆自动重起动功能：可设置9次自动重起动用于需长期连续运行的场合，如无人值守场合◆0-20mA直流模拟输出：实时指示电机电流，最大负载300Ω◆多功能显示器：可准确显示电源电压、电机电流、视在功率、热平衡等，可替代外加数字表头，节省投资◆超强抗干扰面板设计：允许外引距离大于3米，当需要远控面板操作时，可直接把软起动器上的操作面板外引，无需额外投资◆电流数值和额定值百分比两种输入方式:当电机功率小于软起动器标称功率时用电流数值输入方式可避免用额定值百分比输入方式的繁琐计算12种保护功能◆外部故障输入保护(瞬停端子、用于外加专用保护装置，如热继电器等◆失压保护：软起动器断电且又来电后，无论控制端子处于何种位置，均不会自行起动，以免造成伤害事故◆起动时间过长保护:由于软起动器参数设置不当或其它原因造成长时间起动不成功软起动器会自行保护◆软起动器过热保护:温度升至80℃士5℃时保护动作，动作时间<秒;当温度降至55℃时(最低)，过热保护解除◆输入缺相保护滞后时间:<3秒◆输出缺相保护滞后时间:<3秒◆三相不平衡保护滞后时间:}3秒，以各相电流偏差大于50%士10%为基准◆起动过流保护时间:持续大于电机额定工作电流5倍时的保护时间见表1◆运行过载保护时间:以电机额定工作电流为基准作反时限热保护，脱扣保护时间曲线如图5◆电源电压过低保护滞后时间:当电源电压低于极限值50%时，保护动作时间<秒，否则低于设定值时保护动作时间<3秒◆电源电压过高保护滞后时间:当电源电压高于极限值130%时，保护动作时间<秒;否则高于设定值时保护动作时间<3秒。
◆负载短路保护滞后时间:<秒短路，电流为软起动器标称电机电流额定值10倍以上。
■?可无限扩充的微机接口与通讯软件◆JJR2系列软起动器在出厂时已配置RJ-45标准网线插座和DB9插座，并内置了RS232和RS485接口用户可按不同的需求，选配以下选件:◆计算机集散式控制通讯软件◆DeviceNet接口卡及通讯软件◆DeviceNet/Modbus/Profibus网关。
◆集群用户提出的其他配置要求。
