波速测试
波速测试
（ 1 ） A 、 B 检波器的距离一定要小于 1 个波长的距离。这是因 为，如果设置的距离过大，就可能会出现相位差的误判。但检波器 间的间距又不应太小，否则会影响相位差的计算精度； （2）为提高确定相位差的精度，应尽量选取小的采样间隔；
（ 3 ）为保证波峰的可靠对比和压制干扰波，需要时可将正弦 激振波加以调制； 13
式中 m——波速比，m=vP/vs。
17
5.3 试验成果的整理分析
1. 单孔法
确定压缩波或剪切波从振源到达测点的时间时，应符合下 列规定：
（1）确定压缩波的时间，应采用竖向传感器记录的波形； （2）确定剪切波的时间，应采用水平传感器记录的波形。 由于三分量检波器中有两个水平检波器，可得到两张水平分量 记录，应选最佳接收的记录进行整理。 压缩波或剪切波从振源到达测点的时间，应按下列公式进 行斜距校正： T=KTL
岩土工程测试与监测
第5章 波速试验
1
第5章 内
5.1 试验设备和方法 5.2 基本测试原理
容
5.3 试验成果的整理分析 5.4 试验成果的应用 讨 论
2
5.1 试验设备和方法
5.1.1 试验设备 试验设备一般包含激振系统、信号接收系统（传感器）和信
号处理系统。
测试方法不同，使用的仪器设备也各不相同。 5.1.2 测试方法
s
VR
s
（5-19） （5-20）
0.87 1.12 1
23
5.4 试验成果的工程应用
根据岩土体中的弹性波波速，可以判定场地土的物理力学
性质和地基承载力，评价场地土的液化可能性，计算场地土的 卓越周期，检测地基处理的效果。
24
思 考 题
1．单孔法、跨孔法和面波法各自采用什么方式激振？
波速测试在岩土工程勘察中的作用分析

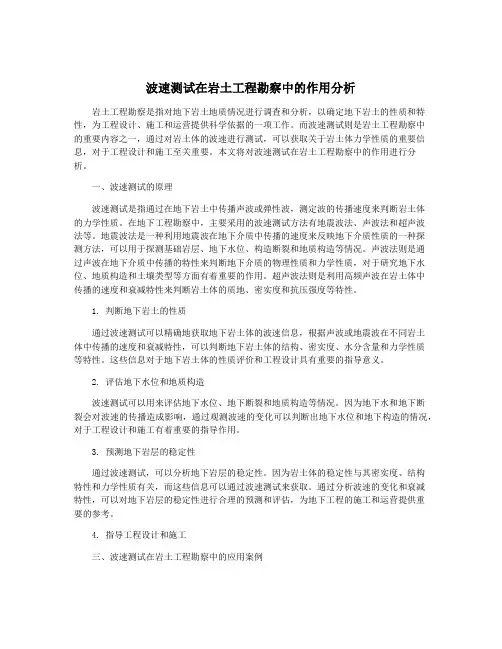

波速测试在岩土工程勘察中的作用分析岩土工程勘察是指对地下岩土地质情况进行调查和分析，以确定地下岩土的性质和特性，为工程设计、施工和运营提供科学依据的一项工作。
而波速测试则是岩土工程勘察中的重要内容之一，通过对岩土体的波速进行测试，可以获取关于岩土体力学性质的重要信息，对于工程设计和施工至关重要。
本文将对波速测试在岩土工程勘察中的作用进行分析。
一、波速测试的原理波速测试是指通过在地下岩土中传播声波或弹性波，测定波的传播速度来判断岩土体的力学性质。
在地下工程勘察中，主要采用的波速测试方法有地震波法、声波法和超声波法等。
地震波法是一种利用地震波在地下介质中传播的速度来反映地下介质性质的一种探测方法，可以用于探测基础岩层、地下水位、构造断裂和地质构造等情况。
声波法则是通过声波在地下介质中传播的特性来判断地下介质的物理性质和力学性质，对于研究地下水位、地质构造和土壤类型等方面有着重要的作用。
超声波法则是利用高频声波在岩土体中传播的速度和衰减特性来判断岩土体的质地、密实度和抗压强度等特性。
1. 判断地下岩土的性质通过波速测试可以精确地获取地下岩土体的波速信息，根据声波或地震波在不同岩土体中传播的速度和衰减特性，可以判断地下岩土体的结构、密实度、水分含量和力学性质等特性。
这些信息对于地下岩土体的性质评价和工程设计具有重要的指导意义。
2. 评估地下水位和地质构造波速测试可以用来评估地下水位、地下断裂和地质构造等情况。
因为地下水和地下断裂会对波速的传播造成影响，通过观测波速的变化可以判断出地下水位和地下构造的情况，对于工程设计和施工有着重要的指导作用。
3. 预测地下岩层的稳定性通过波速测试，可以分析地下岩层的稳定性。
因为岩土体的稳定性与其密实度、结构特性和力学性质有关，而这些信息可以通过波速测试来获取。
通过分析波速的变化和衰减特性，可以对地下岩层的稳定性进行合理的预测和评估，为地下工程的施工和运营提供重要的参考。
波速测试
波速测试(wave velocity testing)观测、研究地震波在岩土中的传播速度的工程地震勘探方法。
人工激发的地震波(纵波、横波和面波)在岩土中的传播速度与岩土的形变有直接关系，传播速度的大小，特别是横波速度的大小反映了岩土的状态、结构和物理力学性质。
只要测得岩土的纵波速度v p、横波速度v s和密度ρ值，即可计算岩土的动弹性模量Ed、动剪切模量Gd、动压缩模量Kd和动泊松比舶μd不少学者还用v p,v s值与岩土的主要物理力学参数建立相关关系，因而，可以通过波速测试间接得到这些参数；或直接用岩土的波速值来评价岩土的物理力学性质和强度，评价地基加固效果。
20世纪80年代末，工程地球物理勘探界利用先进的地震波层析成像技术对岩体进行全面细致的质量评价，圈定地质异常体取得显著效果，为波速层析成像技术开拓了新的前景。
波速测试常用的方法有：地面直达(折射)波法、单孔法、跨孔法和瑞雷波法。
(1)地面直达(折射)波法。
在地面、探槽、坑道等岩土露头上，激发、观测直达(折射)波中的纵、横波在岩土中的传播速度。
观测方法有：剖面法和透视法。
利用传播时间和距离计算岩土体的纵、横波速度。
横波激发和接收是测试结果质量的关键，即：横波激发方向应与横波传播方向垂直，接收横波检波器的最大灵敏度轴与质点振动的方向一致。
直达波法使用的仪器设备有大锤或其他震源、检波器、浅层地震仪(见工程地球物理勘探仪器)。
(2)单孔法。
可以在钻孔附近地面上用叩板法激振，孔内不同深度处用三分量检波器接收纵波和横波；也可以在孔内不同深度处用爆炸或井下剪切波锤激振，在钻孔附近地面用三分量检波器接收纵波和横波。
用传播时间与路程之比计算各层纵波和横波速度。
单孔法使用的仪器设备有井下剪切波锤或其他激振设备、三分量检波器和浅层地震仪。
(3)跨孔法。
用井下剪切波锤或其他激振设备在一孔内激发，用井下三分量检波器在另一孔或多孔内接收纵波和横波。
用孔间距与到达时间之比计算地层的纵波和横波速度。
波速测试
摘要一般来说，波速测试可原位测定压缩波(P波)、剪切波(S波)和瑞雷面波(R波)在岩(土)体中的传播速度，从而避免了室内测试所带来的误差，它能有效地解决许多地质问题。
波速测试技术是地震勘探方法之一，也是地球物理勘探技术的一个重要分支，目前已广泛应用于水利水电工程、石油工程、铁路工程、冶金工程、工业与民用建筑等众多岩土工程地质勘察领域，取得了良好的应用效果作为地基土动力特性测试项目之一，自80年代以来广泛用于重大工程、高层建筑等一级建筑及有特殊要求的二级建筑中。
通过波速测试可获得岩土体的弹性波速，为工程设计提供所需的动弹性力学参数、划分建筑物场地类别、评价地震效应、进行场地地震反应分析和地震破坏潜势分析等。
文中简述了面波法与单孔法等波速测试方法的工作原理、现场施测技术以及数据处理和资料分析过程。
以工程实例说明了波速测试技术在岩土工程勘察设计中的应用和及其效果。
关键词：弹性波波速测试单孔法跨孔法面波法岩土动力参数第一章绪论波速测试技术是地震勘探方法之一，也是地球物理勘探技术的一个重要分支，目前已广泛应用于水利水电工程、石油工程、铁路工程、冶金工程、工业与民用建筑等众多岩土工程地质勘察领域，取得了良好的应用效果。
如果回顾一下历史，可以发现随着弹性波理论研究的不断发展，波速测试技术不断得到完善，其领域也在不断拓宽。
1821年,C.-L.-M.-H.纳维建立了弹性体平衡和运动的一般方程，弹性波的研究随之展开。
1829年，S.-D.泊松在研究弹性介质中波的传播问题时,发现在远离波源处有纵波和横波两种类型的波。
到1845年，弹性波传播的数学理论已经发展成熟，G.G.斯托克斯证明纵波是胀缩波，1849年又证明横波是畸变波。
后来学者们对拉压、扭转和弯曲三种类型的无限长弹性杆中弹性波的传播问题进行了研究，并得到了精确解。
瑞利、H.兰姆等人给出了无限平板中的波动方程的解。
兰姆在1904年建立了半无限弹性体表面和内部由于扰动线源和点源的作用而引起的波动问题的理论，并得到了问题的解，故该问题称为兰姆问题。
波速测试在岩土工程勘察中的作用分析

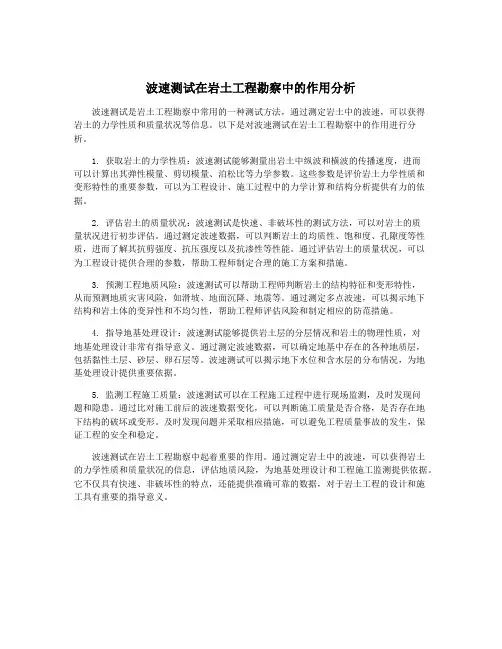

波速测试在岩土工程勘察中的作用分析波速测试是岩土工程勘察中常用的一种测试方法，通过测定岩土中的波速，可以获得岩土的力学性质和质量状况等信息。
以下是对波速测试在岩土工程勘察中的作用进行分析。
1. 获取岩土的力学性质：波速测试能够测量出岩土中纵波和横波的传播速度，进而可以计算出其弹性模量、剪切模量、泊松比等力学参数。
这些参数是评价岩土力学性质和变形特性的重要参数，可以为工程设计、施工过程中的力学计算和结构分析提供有力的依据。
2. 评估岩土的质量状况：波速测试是快速、非破坏性的测试方法，可以对岩土的质量状况进行初步评估。
通过测定波速数据，可以判断岩土的均质性、饱和度、孔隙度等性质，进而了解其抗剪强度、抗压强度以及抗渗性等性能。
通过评估岩土的质量状况，可以为工程设计提供合理的参数，帮助工程师制定合理的施工方案和措施。
3. 预测工程地质风险：波速测试可以帮助工程师判断岩土的结构特征和变形特性，从而预测地质灾害风险，如滑坡、地面沉降、地震等。
通过测定多点波速，可以揭示地下结构和岩土体的变异性和不均匀性，帮助工程师评估风险和制定相应的防范措施。
4. 指导地基处理设计：波速测试能够提供岩土层的分层情况和岩土的物理性质，对地基处理设计非常有指导意义。
通过测定波速数据，可以确定地基中存在的各种地质层，包括黏性土层、砂层、卵石层等。
波速测试可以揭示地下水位和含水层的分布情况，为地基处理设计提供重要依据。
5. 监测工程施工质量：波速测试可以在工程施工过程中进行现场监测，及时发现问题和隐患。
通过比对施工前后的波速数据变化，可以判断施工质量是否合格，是否存在地下结构的破坏或变形。
及时发现问题并采取相应措施，可以避免工程质量事故的发生，保证工程的安全和稳定。
波速测试在岩土工程勘察中起着重要的作用。
通过测定岩土中的波速，可以获得岩土的力学性质和质量状况的信息，评估地质风险，为地基处理设计和工程施工监测提供依据。
它不仅具有快速、非破坏性的特点，还能提供准确可靠的数据，对于岩土工程的设计和施工具有重要的指导意义。
剪切波速测试报告
剪切波速测试报告1.引言剪切波速是指材料在受到剪切力作用下的传播速度，是材料力学性能的重要指标之一、本次测试旨在通过对不同材料的剪切波速进行测试，以评估其力学性能和实际应用价值。
2.测试方法2.1 试样制备：选取不同材料的实验片，尺寸为100mm×100mm×10mm，要求试样表面光滑平整，以保证测试结果的准确性。
2.2仪器设备：本次测试采用高精度剪切波仪器，能够准确测量材料剪切波的传播时间和距离。
2.3测试步骤：1)将试样放置在剪切波仪器上，调整好位置。
2)启动仪器，设定合适的测试参数。
3)利用仪器发出剪切波信号，测量传播时间和距离。
4)重复以上步骤，以保证测试结果的精确性。
5)记录测试数据并进行分析。
3.测试结果与分析3.1不同材料的剪切波速测试结果如下表所示：材料，剪切波速（m/s）----------，----------------金属材料，3500陶瓷材料，2500橡胶材料，12003.2结果分析：从上表中可以看出，金属材料的剪切波速最高，达到3500m/s，表明金属材料具有很高的强度和刚性；陶瓷材料的剪切波速稍低，在2500m/s 左右，说明陶瓷材料在强度和刚性方面略低于金属材料；而橡胶材料的剪切波速最低，仅为1200m/s，说明橡胶材料具有较低的强度和刚性。
4.结论通过对不同材料的剪切波速进行测试，并对测试结果进行分析金属材料具有较高的剪切波速，表明其具有良好的力学性能和实际应用价值；陶瓷材料在剪切波速方面略低于金属材料，但仍具有一定的强度和刚性；橡胶材料的剪切波速最低，说明其在力学性能方面较差，适用范围相对较窄。
5.建议根据上述结论，可以对各种材料的应用进行适当调整和优化，选择合适的材料来满足不同需求；此外，还可以进一步研究材料的微观结构与剪切波速之间的关系，以提高材料的力学性能和应用效能。
综上所述，剪切波速测试是评估材料力学性能和实际应用价值的重要手段之一、通过对不同材料的剪切波速进行测试，并对测试结果进行分析，可以为材料的选择和应用提供有益的参考和指导。
波速测试在岩土工程勘察中的作用分析
波速测试在岩土工程勘察中的作用分析引言岩土工程勘察是指对土壤和岩石地质条件进行调查和研究的工作，其目的是为了为工程建设提供可靠的地质信息。
在岩土工程勘察中，波速测试是一种常用的地质勘察手段，通过测试土壤和岩石的波速，可以对地层结构和物性进行分析，为工程设计和施工提供重要的参考依据。
本文将对波速测试在岩土工程勘察中的作用进行分析，探讨其在工程中的重要性和应用价值。
一、波速测试的基本原理波速测试是一种通过声波或振动波在土壤和岩石中传播速度进行测试的方法，根据传播速度可以推断地层的物性和结构特征。
声波在不同介质中传播的速度与介质的密度、弹性模量、孔隙度等因素有关，可以通过测定声波的传播速度来了解地层的特性。
在波速测试中，常用的测试方法包括声波测试、地震探测和超声波检测等，这些方法可以根据具体的勘察需要选择合适的测试设备和方法。
二、波速测试在岩土工程勘察中的应用1. 地质勘察波速测试可以用于地质勘察中对不同地层的性质和特征进行识别和分类。
通过测定地层中的声波传播速度，可以了解地层的坚固性、均质性和孔隙度等参数，为地质勘察提供重要的地质信息。
在地质勘察中，可以通过波速测试来确定地下岩层的类型、分布和厚度，为工程设计和施工提供准确的地质数据。
2. 工程设计波速测试可以用于工程设计中对地基和地基基础的地层性质进行评估和分析。
在建筑和桥梁等工程设计中，地基土壤和岩石的力学特性对工程的稳定性和安全性有重要影响，通过波速测试可以了解地层的强度、压缩性和变形特性，为地基处理和基础设计提供科学依据。
波速测试还可以用于水利工程、港口工程和道路工程等领域的地质勘察和工程设计。
3. 施工质量控制波速测试可以用于施工质量的控制和监测。
在地基处理和基础施工中，可以通过波速测试来评估地下岩土的力学性质和工程质量，及时发现地基的松软、坚固性差、变形大等问题，为施工现场提供及时的质量监测和技术支持。
波速测试还可以用于挖掘和爆破施工中对岩石的勘探和爆破质量的控制，提高施工的安全性和效率。
波速测试在岩土工程勘察中的作用分析
波速测试在岩土工程勘察中的作用分析【摘要】波速测试是岩土工程勘察中常用的一种方法，通过测定波在地层中传播的速度来获取地层的物理性质信息，对岩土工程的设计和施工具有重要意义。
波速测试的原理是利用波在地层中传播的速度与地层的密度、坚实程度等物理性质相关，通过设备发射波并记录波的传播时间来计算波速。
在岩土工程勘察中，波速测试可用于确定地层的坚实程度、岩层的质地等重要信息，为工程设计提供依据。
波速测试还可以在地质勘察中用于识别地层界面、探测地下障碍物等。
未来，随着技术的不断发展，波速测试在岩土工程勘察中的应用将会更加广泛，为工程建设提供更精准的数据支持。
【关键词】波速测试、岩土工程、勘察、地质、工程设计、施工监测、重要性、未来发展1. 引言1.1 背景介绍岩土工程勘察是土木工程领域中非常重要的一项工作，其目的是为工程建设提供可靠的地质和工程地质信息，以指导工程设计和施工。
而波速测试作为岩土工程勘察过程中常用的一种技术手段，在地质勘察、工程设计和施工监测中发挥着重要作用。
波速测试是通过测定波在岩土体中传播的速度来推断岩土体的力学性质和工程特性的一种方法。
利用波速测试可以快速、准确地获取岩土体的物理参数，如密度、弹性模量、泊松比等，为工程建设提供重要的参考依据。
在岩土工程勘察中，波速测试可以用于判断地质构造、岩土体性质及风险评估等，为工程设计提供可靠的依据。
在施工监测中，波速测试可以用于监测和评估工程质量，及时发现问题并采取相应措施，确保工程建设的安全可靠性。
了解波速测试在岩土工程勘察中的作用对于提高工程建设的质量和安全性具有重要意义。
在接下来的文章中，将详细探讨波速测试的原理、应用及未来发展前景。
1.2 研究意义波速测试在岩土工程勘察中扮演着重要的角色，对于工程建设的安全性、稳定性和经济性具有重要意义。
通过波速测试，可以获取地下岩土介质的物理性质和力学特性，为工程设计和施工提供可靠的数据支持。
波速测试可以帮助工程师了解地下岩土的结构和稳定性，预测地下水文条件，为工程设计提供准确的地质信息。
波速测试原理
波速测试原理
波速测试是一种用来测量介质中波的传播速度的方法。
在物理学和工程领域，
波速测试被广泛应用于声波、电磁波和地震波等各种波的传播速度测量。
它对于研究介质的特性和结构，以及地质勘探、地震监测、声学和无线通信等领域都具有重要意义。
波速测试的原理是基于波的传播速度与介质的密度和弹性模量有关。
在同一介
质中，波的传播速度与波长和频率有关，而波长和频率又与波速有直接的关系。
因此，通过测量波的传播速度，可以间接地推导出介质的密度和弹性模量等物理特性。
在实际的波速测试中，常用的方法包括超声波测试、地震波测试和电磁波测试等。
这些方法都是通过在介质中产生波，然后测量波的传播时间或传播距离，从而计算出波速。
其中，超声波测试是通过超声波在材料中的传播速度来检测材料的质地和缺陷，地震波测试是通过地震波在地下介质中的传播速度来描绘地下结构，电磁波测试则是通过电磁波在空气或导体中的传播速度来研究材料的电磁特性。
波速测试在工程领域有着广泛的应用。
例如，在地质勘探中，通过地震波测试
可以了解地下岩层的结构和性质，为石油勘探和地质灾害防治提供重要的信息；在声学领域，通过超声波测试可以检测材料的内部缺陷和结构特性，为材料的质量控制和安全评估提供依据；在无线通信领域，通过电磁波测试可以研究天线和电路的传输特性，为通信系统的设计和优化提供支持。
总之，波速测试是一种重要的物理测试方法，它通过测量介质中波的传播速度，可以揭示介质的物理特性和结构，为地质勘探、材料测试和通信系统设计等领域提供了重要的技术手段。
随着科学技术的不断发展，波速测试方法也在不断创新和完善，将为人类的生产生活带来更多的便利和发展机遇。
波速测试在岩土工程勘察中的作用分析
波速测试在岩土工程勘察中的作用分析
波速测试是岩土工程勘察中常用的一种测试方法，用于确定岩石和土壤的波速参数。
波速是指波动在介质中传播的速度，是岩土体力学性质的重要参数之一。
波速测试能够提
供有关岩土体性质、孔隙度、含水量、密实度等信息，对岩土工程设计和施工具有重要意义。
波速测试能够提供岩土体的力学性质参数。
不同类型的岩土体具有不同的波速特征，
通过测定波速可以了解材料的弹性模量、泊松比、剪切模量等力学性质参数。
这些参数是
进行岩土工程计算和分析所必需的，能够有效指导工程设计和施工。
波速测试可以进行岩体质量评价和强度参数确定。
通过测定波速，可以了解岩体的均
匀性和一致性，判断是否有裂隙和断层，定性评价岩体质量，为工程稳定性评估和变形模
拟提供依据。
通过波速测试还可以确定岩体的抗压强度、抗折强度等力学参数，为工程的
安全性和可靠性提供参考。
波速测试还可以用于地下空洞和隧道勘察。
在进行地下空洞和隧道勘察时，波速测试
可以用来识别地下岩层的性质和结构，了解地层的分布情况和工程地质特征。
通过波速测试，可以提前发现岩层裂隙、岩层变形等问题，为隧道施工提供指导和预防措施。
波速测试在岩土工程勘察中具有以下作用：提供岩土体力学性质参数，判断岩土体的
力学性质和强度特性；提供孔隙度和含水量等信息，评价材料的水分状态和排水性能；对
岩体质量进行评价和强度参数确定，为工程的安全性提供参考；用于地下空洞和隧道勘察，识别地层的性质和结构，预防地质灾害发生。
波速测试在岩土工程勘察中具有重要的作用，能够提供岩土体的物理和力学性质参数，为工程设计和施工提供科学依据。
波速实验
内容摘要波速测试适用于测定各类岩土体的波速，确定与波速有关岩土参数，为工程设计提供所需的动弹性力学参数、划分建筑物场地类别、评价地震效应、进行场地地震反应分析等。
本文介绍了波速测试的工作原理和野外测试方法，并结合岩土工程实例，说明其应用效果。
正文一、前言波速测试目前已广泛应用于水电、铁路、工民建等众多岩土工程地质勘察领域，取得了良好的应用效果。
一些重要的岩土工程勘察中，野外除进行常规原位测试工作外，还进行了剪切波波速测试工作。
二、单孔波速测试的基本原理单孔波速测试：由震源产生压缩波（又称P波）和剪切波（又称S波），经过土层，由在孔中的三分量检波器接收，根据波传播的距离和走时计算出场地土的波速，进而评价场地土的工程性质。
1、测试仪器和设备：一套完整的速度检层法观测仪器应由四部分组成，即激震源、信号接收系统、记录系统和分析系统。
速度检层法可使用的激震源很多，如爆破、空气压缩枪、弹簧式S波激发装置、火箭筒等等。
一般的场地土层剪切波观测量常用的是敲击板激震源。
目前用于场地于层剪切波观测的拾震器一般均为速度型拾震器有三个分量，一个垂直，两个水平。
2、计算方法用速度检层法测得的剪切波速是钻孔内相邻二个测点中间土层的平均波速。
首先从记录上确认剪切波到时，再根据激震源的触发时间算出剪切波走时，然后由钻孔中测得深度和孔源距确定波的行程，最后将行程除以走时即得波速。
根据实测的资料，表1给出了不同土类的剪切波波速范围。
一般来说剪切波带随深度的增加而增加，但各地区剪切波速沿深度的变化规律并不一样。
通常内陆城市波速值相对较高，而沿海地区则偏低。
表1土质类别填土（包括杂填土）粘性土（包括亚粘土等）砂土（粉、中、粗）砾石、卵石、碎石风化岩岩石剪切波速范围(m/s) 90~270 100~450 100~450 200~500 350~500 >5003、测试方法（1）在待测场地钻孔，将三分量传感器放置在钻孔中，以适当方式（气囊或机械装置）使三分量传感器贴紧钻孔孔壁，在地面上钻孔孔口附近（通常1~3m）处放置长条形木板（通常长约2~4m，宽约0.4~0.5m，厚约0.1m），木板上压有重物（>500kg）。
混凝土的波速测试原理
混凝土的波速测试原理混凝土是一种常用的建筑材料，其强度和质量对于建筑物的安全和稳定性至关重要。
因此，对混凝土的性质进行测试和评估是必不可少的。
波速测试是一种常用的非破坏性测试方法，可以用来测量混凝土中的波速，从而推断出混凝土的强度和质量。
混凝土中的波速是指通过混凝土传播的压缩波或剪切波的速度。
对于压缩波，其速度通常比剪切波更快，因此在波速测试中常使用压缩波来进行测试。
波速测试通常使用超声波技术，即通过向混凝土中发射超声波，并通过接收器接收反射回来的波来测量波速。
波速测试的原理可以分为两个方面：波的传播速度和波的反射和衰减。
首先，波的传播速度受到混凝土本身的物理性质的影响。
混凝土是一种非均匀、各向异性的材料，其密度、弹性模量、泊松比等物理参数都会影响波速。
因此，在进行波速测试时，需要对混凝土的物理性质进行了解和测量，从而推断出混凝土中波的传播速度。
其次，波的反射和衰减也会影响波速测试的结果。
当波传播到混凝土中的另一侧时，会产生反射波，这会对测量结果造成干扰。
因此，在进行波速测试时，需要采用一定的技术手段来减少反射波的影响。
同时，波也会在混凝土中逐渐衰减，这会导致波的振幅逐渐减小，从而影响测试结果。
因此，在进行波速测试时，需要选择合适的频率和振幅来进行测试，从而获得准确的测量结果。
总之，波速测试是一种常用的非破坏性测试方法，可以用于测量混凝土中的波速，并从中推断出混凝土的强度和质量。
其原理包括波的传播速度和波的反射和衰减两个方面。
在进行波速测试时，需要对混凝土的物理性质进行了解和测量，同时采用适当的技术手段来减少反射波的影响，从而获得准确的测量结果。
波速测试
压入式波速探头
压入式波速探头
振源-激振板
压入波速探头
敲击板端
4. 资料整理
(1) 波形分析与鉴别 波形鉴别的目的是要确定剪切波到达的正确位置。由于外界 干扰以及敲击时在激振板内产生的压缩波的地下折射，实际得到 的波形记录往往是剪切波和压缩波复合在一起的记录这就给剪切 波的鉴别带来了很大困难。但是我们可以根据剪切波和压缩波的 不同特点把它们区分出来。区分的方法常有以下两种： 1) 按速度不同区分 压缩波速度快，剪切波速度慢；压 缩波总是先到达，剪切波后到达。 2) 根据波型特征区分 压缩波传递的能量少，因此波峰 小；剪切波传递的能量大，波峰高。而且两种波的频率不一致． 当剪切波到达时，波形曲线上会有个突变，以后过渡到剪切波波 形。如图4-62所示。
波速测试
一、检层法波速测试 二、跨孔法波速测试 三、表面波法波速测试 四、反射波法波速测试 五、波速在工程中的应用
一、检层法波速测试
检层法是在钻孔内测定岩土层波速的一种方法，是目前高层建 筑岩土工程勘察中最常用的方法。 1． 基本原理 检层法利用直达波的原理，即先根据勘察深度要求用钻机成孔 ，然后将钻孔检波器放至预定的测试点(也可用静力触探贯入设备将 三分量波速探头压人土层中)，并同时在孔口放置振源板，测出由孔 口振源产生的波传到孔中检波器所需要时间t，算出波从振源到检波 器的传播距离L，即可得到波在土中传播的速度：
图4－70 振波射线图
图4－70 振波射线图
图4-70所示，一重物竖向落下，冲 击钻杆(或直接冲击孔底)，通过钻杆 将振动传递到孔底O点,产生P波和S波 波动、这些波 于作用力本身的不完 全对称性,致使波没有球形对称性。图 中的两个虚线圆表示P波射线方向，就 是说P波分量向上或向下较强，在振动 点附近R波分量特别强。图中两个实线 圆表示SV波射线图。 说明 SV 波分量沿水平方向最强。跨孔 法波速测试就是在离激振点沿水平万 向一定距离的另外两个钻孔的同样深 度处。例如： M、N 点安置三分量检波 器,就可以接收到能量丰富的SV波。 这种振源装置携带方便，操作容易， 几乎把所有的能量集中在一个轴上， 并把大部分能量转换成剪切能量，故 能产生丰富的 S 波分量。主要缺点是可 利用能量有限，但如果与信号增强型 地震仪或者放大倍数较高的放大器配 套使用时能量是足够的。
波速测试
压缩波记录的长度取决于测点深度。测点越深，离 开振源越远，压缩波的记录长度就越长。图9－6 b)中 波形是在离孔口5m深处记录所得，其压缩波记录长度 要短得多。如在孔口记录，波形中就不会出现压缩波。 当测点深度大于20m或更深时，由于压缩波能量小，衰 减较快，一般放大器有时候测不到压缩波波形，记录下 来的波形图只有剪切波，这样就更容易鉴别了。
（4）计算场地土层平均剪切模量（20m内，但不超过土
层覆盖层厚dov）
G hjGj hj
（5）确定场地覆盖层厚度dov（Vsj>=500m/s）
（6）计算场地土层平均剪切波速Vsm（15m内，但不超过
覆盖层厚度dov）
Vsm
hjVsj hj
（7）计算场地的卓越周期T（覆盖层厚度dov内）
T 4 h j Vsj
应该说，激震板越长，剪切波的频率越低；压重 越重，剪切波能量越大。
2020/3/30
2．弹性波接收 波速法测试时，无论选择什么样的振源，一般都会产
生复合波，这就要求接收器既能记录到竖直振动分量，同 时又能记录到两个水平方向的振动分量，以便更好地识别 到剪切波到达的时刻。所以，一般采用三分量检波器。
根据以上推导，可得剪切波到达任意测点的走时：
ti
1 (hihi1i1hjhj-1)
cois V si
V j1
sj
i
arctand( x) hi
2020/3/30
（2）反演公式 根据正演公式变形得到：
Vsi
hi hi1
ticosi i1 hj
j1
hj-1 Vsj
2020/3/30
三、仪器设备组成
三分量检波器是由3个传感器按相互垂直的方向固定 并密封在一个无磁性的圆筒内制成的，如图9－5所示。这 种检波器自振频率较高，对方向性不敏感，即使埋置倾斜， 也能有效的进行波动测试。
波速测试在岩土工程勘察中的作用分析
波速测试在岩土工程勘察中的作用分析波速测试是一种常见的岩土工程勘察方法之一，它可以通过测量岩石或土壤中的波传播速度来确定其地质特征，是一种非常实用的方法。
波速测试在岩土工程勘察中的作用主要包括以下几个方面：1.确定土壤或岩石的性质通过测量波速，我们可以计算出土壤或岩石的密度、硬度、弹性模量等重要参数。
这些参数对于确定土壤或岩石的物理、力学和工程性质至关重要。
例如，在勘察桥梁或建筑物的基础上，我们需要知道土壤或岩石的承载力和变形特性，以便设计出合适的基础类型和尺寸。
波速测试可以帮助工程师获得这些信息，因此在岩土工程勘察中应用广泛。
2.确定地下水位波速测试也可以用于确定地下水位。
在波传播过程中，水对波的传播速度有很大的影响。
因此，当波速测试用于探测土壤或岩石时，我们可以通过波速的变化来推断地下水位的深度和位置。
这项能力非常有用，因为它可以帮助我们在工程设计和建设中更好地处理地下水位和渗流的挑战。
3.检测土壤或岩石中的裂缝和缺陷波速测试还可以用于检测土壤或岩石中的裂缝和缺陷。
当波传播在具有局部损伤的土壤或岩石中时，波的速度会发生变化，从而为我们提供有关这些材料中存在的裂缝或其他缺陷的信息。
正如我们所知，这是工程可靠性和安全性方面最为重要的信息之一。
因此，波速测试在这方面也有广泛的应用。
4.监测工程构件的健康状况在工程实践中，波速测试也可以用于监测工程构件的健康状况。
例如，在桥梁或高层建筑物中，我们需要知道混凝土和钢筋构件的损伤和变形情况。
波速测试可以通过检测构件中的波速变化来验证它们是否存在裂缝、腐蚀或其他问题。
这项能力可以帮助我们及时发现问题并采取措施进行修复或替换，因此具有极高的实用价值。
综上所述，波速测试在岩土工程勘察中扮演着至关重要的角色。
通过这种非破坏性检测方法，我们可以获得有关地质、地下水位、缺陷和工程构件状况的重要信息，为设计和建设提供有力的支持。
波速测试技术细则
HZCS/C-15 波速测试技术细则1、测试目的城市高层建筑的地基抗震设计需要了解土质动力参数，而取得这些参数的测试手段以波速测试最为简便、经济、精度较高。
同时波速还可以换算其它参数，如动弹性模量(Ed)、动剪切模量(G)、动泊松比(ρ)等，为设计提供重要数据。
2、相关规范《城市勘察物探规范》CJJ7-85。
3、仪器与设备3.1 用于波速测试的仪器有：3.1.1 检波器：可用地震勘探所使用的检波器，如DZJ5-71型。
单孔法测波速用三分向检波器，是将三个检波器按X、Y、Z三年方位装置于一个密封容器内构成。
检波器在水下使用时，必须密封防水。
3.1.2 记录仪：可使用地震勘探的多道地震仪（不可用打点记录仪器）。
仪器的使用要求参考地震勘探有关部分。
也可用光线示波仪配以适当的放大器。
3.2 用于波速测试的振源应符合下列要求3.2.1 在地面激发剪切波的激发木板尺寸为：长2.5～3.0m，宽0.3～0.4m，厚0.06～0.10m。
木板上应压重物，一般应大于500kg（测试深度为30～40m）。
通常以汽车的前轮或后轮作为板的载重物，既方便，效果也好。
3.2.2 为了改善木板与地面的接触条件，在湿度大的土层上，必须垫上一层干砂或干土；也可在木板上钉有一定数量的齿片或铁钉，以保证激发板与地面接触良好。
3.2.3 激发板距井口一般为2～4m。
为避免浅处高速地层界面可能造成的折射波的影响，最小测试深度应大于激发板至孔口的距离。
3.2.4 激发板的安置要避开地下构筑物、墙基、路面等。
冬季工作时，激发板要放在冻土层下，以免造成波的干扰。
3.2.5 激发板应垂直于板中心和孔的连线，敲击力的方向必须和板的轴向平行，以免造成纵波分量过大。
3.2.6 跨孔法振源的激发可在钻杆前端加标准贯入器敲击孔底产生纵波(P)和横波(S)。
3.2.7 跨孔法“孔底锤”是理想的横波振源，而且正、反向敲击能产生一对极性相反的波形。
三分向检波器可用六芯三组屏蔽电缆，屏蔽线应与外壳接地。
波速测试试验实施细则
1.适用范围：1.1波速测试适用于测定各类岩土的压缩波、剪切波、瑞利波的波速。
1.2波速测孔或点的位置、数量、深度等应根据岩土勘察技术要求地质条件确定。
1.3多通道记录系统测试前应进行频响与幅度的一致性检查，在测试需要的频率范围内各通道应符合一致性要求。
2、仪器设备：2.1用于测试岩土波速的仪器应满足相应技术规范和标定期限要求。
2.2单孔法测试时剪切波震源采用锤和尺寸3000mm×250mm×50mm木板激震。
2.3检波器的固有频率宜小于地震波的1/2；各检波器的固有频率差不大于0.1Hz，灵敏度和阻尼系数差别应不大于10%。
2.4波速测试的采集与记录系统处理软件应具备如下功能：2.4.1接收信号转化为离散数字量以及对数字信号处理的智能化功能；对采集参数检查与改正功能；识别和剔去干扰波功能；反映地层剪切波速度和厚度等功能。
3、测试方法3.1震源木板长中轴线应对准测试孔中心，木板紧贴地面，相距孔口1-3m；压缩波距孔口1-3m；震源标高宜孔口标高一致；测试宜至下而上进行。
3.2测试时，应沿木板长轴方向分别敲击其两端，记录极性相反的两组震动波形。
4、资料整理4.1 压缩波到达检测点的时间，应采用竖向传感器记录的压缩波初至时间。
4.2 剪切波到达检测点的时间，应采用水平传感器记录的两组极性相反剪切波交汇点的初至时间。
4.3 当确定压缩波、剪切波的初至时间有困难时，也可利用同向轴来确定有效波到达检测点的时间，各检测点同向轴的组合应为同一波前面。
4.4 压缩波或剪切波从振源到测点的时间，应按下列公式进行斜距校正：T=K·TLK=(H+H0)/[S2+(H+H0)]1/2式中 T—压缩波或剪切波从振源到达测点经斜距校正后的时间（s）；TL—压缩波或剪切波从振源到达测点的实测时间（s）；K—斜距校正系数；H—测点的深度（m）；H0—振源与空口的高差（m），当当振源低于孔口时，H0为负值；S—从板中心到测试孔孔口的水平距离（m）。
波速测试在岩土工程勘察中的作用分析
波速测试在岩土工程勘察中的作用分析波速测试是岩土工程勘察中常用的一种测试方法，通过测试波速的大小来评估岩土体的物理性质和工程性质。
波速测试在岩土工程勘察中具有重要的作用，能够为工程设计和施工提供可靠的依据，本文将就波速测试在岩土工程勘察中的作用进行分析。
一、波速测试原理波速测试是通过在岩土体内传播压缩波和剪切波，由传播波的速度来推测岩土体的物理性质和工程性质。
在波速测试中，常用的方法有声波法、地震波法和超声波法等。
这些方法通过在岩土体内传播不同类型的波，测定波速的大小，从而得到岩土体的一些重要参数，如密度、弹性模量、泊松比等。
二、波速测试的作用1. 评估地质条件波速测试能够评估地下岩土体的物理性质，包括密度、孔隙度、含水量等。
通过波速测试，可以了解地下岩土体的类型、分布和变化规律，为工程设计提供地质条件的依据。
2. 确定岩土性质波速测试可以确定岩土体的力学性质，包括弹性模量、剪切模量、泊松比等。
这些参数是工程设计和施工的重要参数，能够直接影响工程的稳定性和安全性。
通过波速测试得到的岩土性质参数，可以为工程设计和施工提供依据。
3. 检测隐患波速测试可以检测地下隐患，如岩层裂缝、岩溶洞、地下水体等。
这些隐患对工程的影响很大，可能导致工程的失败和事故的发生。
通过波速测试，可以及时发现这些隐患，提前做好处理和防范措施。
4. 指导施工波速测试能够指导工程的施工，包括挖土、铺设管道、打桩等。
通过波速测试，可以了解地下岩土的物理性质和工程性质，指导合理的施工方案，保障工程的安全和质量。
三、波速测试的局限性尽管波速测试在岩土工程勘察中具有重要的作用，但也存在一些局限性。
波速测试需要专业的仪器和设备，测试过程较为复杂，需要专业的技术人员进行操作。
波速测试只能在有限的范围内得到岩土体的信息，对于一些地质复杂、工程难度大的地区，波速测试的效果可能不理想。
波速测试结果容易受到外界因素的影响，如土壤湿度、温度等，需要进行充分的校正和修正。
物理实验测量物体的波速
物理实验测量物体的波速波速是指波在介质中传播的速度。
在物理实验中，我们可以采用不同的方法来测量物体的波速。
下面将介绍几种常见的实验方法及其步骤。
一、测量声速实验材料：- 声音发生器- 示波器- 直尺- 计时器- 介质（例如空气、水）实验步骤：1. 将声音发生器放置在介质的一侧，并调节发生器使其发出稳定的声音信号。
2. 在另一侧放置示波器，并将示波器与声音发生器相连。
3. 分别在声源和示波器之间测量直线距离，并记为$L$。
4. 在示波器上观察到声音波形，并记录示波器上显示的信号周期时间为$T$。
5. 根据公式$v = \frac{2L}{T}$计算声速$v$。
二、测量水波速度实验材料：- 柔性的细木条- 双头滑轮- 弹簧秤- 直尺- 计时器- 水槽- 介质（水）实验步骤：1. 在水槽中加入适量水，并使其表面平静。
2. 将滑轮固定在水槽一侧，接上弹簧秤并悬挂细木条于滑轮上。
3. 调整滑轮的位置，使细木条与水面成一定角度。
4. 用直尺在细木条上测量波长$\lambda$。
5. 将细木条轻轻拨动，观察波形，并用计时器测量振动周期$T$。
6. 根据公式$v = \frac{\lambda}{T}$计算水波速度$v$。
三、测量光速实验材料：- 光源- 反射镜- 透镜- 平行光管- 分光镜- 光电探测器- 直流电压表- 平板玻璃- 计时器实验步骤：1. 将光源置于一侧，并用反射镜将光线引入平行光管中。
2. 在平行光管的另一侧放置透镜，调整透镜位置以使光线经过透镜后尽可能平行。
3. 在光线通过透镜后放置分光镜，并用光电探测器接收透过分光镜的光信号。
4. 将光电探测器连同直流电压表连接，使得光电探测器的输出电压与光强成正比。
5. 在光线传播路径上放置一块平板玻璃，使光线经过平板玻璃后发生折射。
6. 用计时器测量光线通过平板玻璃的时间间隔$\Delta t$。
7. 根据公式$v = \frac{d}{\Delta t}$计算光速$v$，其中$d$为光线在平板玻璃中传播的距离。
岩土工程勘察--波速测试 ppt课件
波速测试
一、检层法波速测试 二、跨孔法波速测试 三、表面波法波速测试 四、反射波法波速测试 五、波速在工程中的应用
1
ppt课件
一、检层法波速测试
检层法是在钻孔内测定岩土层波速的一种方法，是目前高层建 筑岩土工程勘察中最常用的方法。
1． 基本原理 检层法利用直达波的原理，即先根据勘察深度要求用钻机成孔 ，然后将钻孔检波器放至预定的测试点(也可用静力触探贯入设备将 三分量波速探头压人土层中)，并同时在孔口放置振源板，测出由孔 口振源产生的波传到孔中检波器所需要时间t，算出波从振源到检波 器的传播距离L，即可得到波在土中传播的速度：
对于这种畸变的波形还可用相位对比方法鉴 别。由于试验时敲击激振板的一端后．还敲 击另一端，其方向相反，测到的波形其相位 刚好相反，如图4-65；所示，比较这两个波 形记录，将记录纸上击振时间信号对齐，找 到相位差180度的两个最大的峰及谷即为剪切 波到达位置。如干扰很严重,有效波都1被6掩盖 了,那就无法鉴别。
不了解地层资料，可以2—3m一个测点或更大一些。
以上所述方法又叫下孔法(down-hole)，即孔口激振，孔中接收。 另外也可用上孔法(up-hole)即孔下激振，孔口接收；例如，可以利用 标贯试验作为孔底振源，同时进行孔口记录波形，如图4.9.7所示。
9
ppt课件
压入式波速探头
压入式波速探头
10
ppt课件
ppt课件
(1)根据试验要求确定孔深及试验点，先成好孔(或压入波速探头)。 (2)按图4.9.4将孔口检波器埋设好，检波器位置在板底下中间，检 波器轴线和板轴线一致(当板被敲击发出振波时，通过检波器就收到了 振源的信号，将它与钻孔中的检波器收到的信号作比较，即可找出时间 差)。然后将木板压下，木板要求和地面紧密接触，地面要平整，撤上l
